2018 JEEP RENEGADE Betriebsanleitung (in German)

Symbol Bedeutung
VERBRAUCHTES MOTORÖL
(wo vorhanden)
Dieselversionen: Das Symbol erscheint am Display bei einigen Versionen zusammen mit der Anzeige
einer entsprechenden Meldung. Das Symbol wird in 3-Minuten-Zyklen mit Intervallen, wo die
Kontrollleuchte ausgeschaltet ist, von 5 Sekunden angezeigt, bis der Ölwechsel durchgeführt wurde.
Das Symbol bleibt während der ganzen Zeit der Anzeige eingeblendet.
Benzinversionen: Das Symbol leuchtet auf und erlischt dann am ende der Anzeige wieder.
HINWEIS Nach der ersten Signalisierung leuchtet das Symbol bei jedem Motorstart in vorher
beschriebener Art und Weise, bis das Öl gewechselt wird. Bei einigen Versionen erscheint auf dem
Display eine entsprechende Meldung.
Wenn diese Kontrollleuchte leuchtet, handelt es sich nicht um einen Fehlzustand am Fahrzeug,
sondern nur um den Hinweis, dass durch den normalen Fahrzeugeinsatz ein Ölwechsel erforderlich ist.
Der Einsatz des Fahrzeugs über kurze Strecken beschleunigt den Ölverschleiß, so dass der Motor die
Betriebstemperatur später erreicht.
Wenden Sie sich bitte schnellstmöglich an den Jeep-Kundendienst.
ZUR BEACHTUNG
30)Leuchtet die Kontrollleuchteauf, muss das Motoröl so schnell wie möglich und nicht später als 500 km ab dem ersten
Aufleuchten der Kontrollleuchte gewechselt werden. Die Missachtung der oben aufgeführten Informationen kann schwere Motorschäden
und den Verfall der Garantie verursachen. Das Aufleuchten dieser Kontrollleuchte hat nichts mit der Ölmenge im Motor zu tun und beim
Blinken der Kontrollleuchte darf auf keinen Fall weiteres Öl in den Motor eingefüllt werden.
31)Blinkt die Kontrollleuchte
während der Fahrt, das Jeep-Servicenetz aufsuchen.
95
30)31)

Symbol Bedeutung
STÖRUNG AUSSENBELEUCHTUNG
Das Aufleuchten des Symbols zeigt einen Fehler der folgenden Lichter an: Tagfahrlicht (DRL);
Parklicht; Fahrtrichtungsanzeiger des Anhängers (soweit vorhanden); Lichter des Anhängers (soweit
vorhanden); Standlicht; Fahrtrichtungsanzeiger; Nebelrückleuchte; Rückfahrlicht; Bremslicht;
Kennzeichenleuchten.
Die Störung kann durch ein Durchbrennen der Lampe, ein Durchbrennen der entsprechenden
Sicherung oder eine Unterbrechung der Stromzufuhr hervorgerufen werden.
ADAPTIVE CRUISE CONTROL (ACC)
Das Symbol leuchtet (zusammen mit der Anzeige einer Displaymeldung) auf und meldet die Störung
des Adaptive Cruise Control-Systems (ACC). Bitte in diesem Fall umgehend das Jeep-Kundendienstnetz
aufsuchen.
REINIGUNG DES DPF (Partikelfilter) läuft (nur Dieselversionen mit DPF)
Das Symbol leuchtet dauerhaft, um anzuzeigen, dass das DPF-System die gesammelten Rußpartikel im
Filter mit dem Regenerierungsverfahren abbrennen muss.
Das Symbol wird nicht bei jedem Regenerierungsverfahren des DPF aktiviert, sondern nur, wenn die
Fahrbedingungen eine Meldung an den Fahrer verlangen. Um das Symbol zu deaktivieren, das Fahrzeug
bis zum Ende der Regenerierung in Bewegung halten. Die durchschnittliche Dauer des Verfahrens
beträgt 15 Minuten. Die optimalen Bedingungen für das Beenden des Verfahrens werden bei einer
Fahrgeschwindigkeit von 60 km/h mit einer Motordrehzahl über 2.000 U/min erreicht.
Das Aufleuchten dieses Symbols ist kein Defekt des Fahrzeugs und das Fahrzeug muss daher auch
nicht in die Werkstatt gebracht werden. Bei einigen Versionen zeigt das Display zusammen mit dem
Aufleuchten des Symbols eine entsprechende Meldung.
96
KENNTNIS DER INSTRUMENTENTAFEL
32)
STÖRUNG

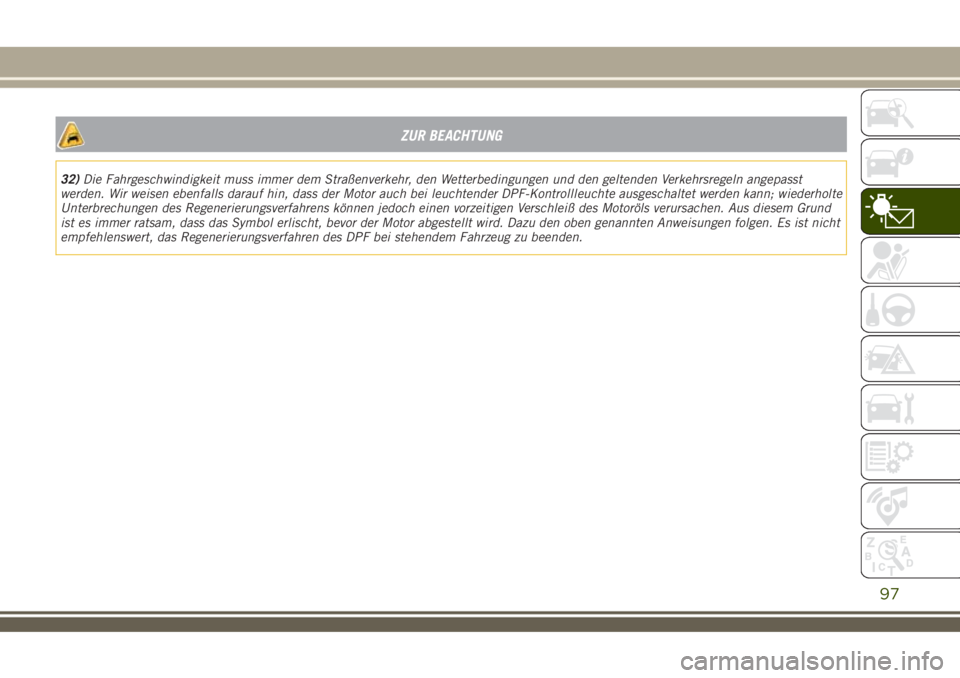

ZUR BEACHTUNG
32)Die Fahrgeschwindigkeit muss immer dem Straßenverkehr, den Wetterbedingungen und den geltenden Verkehrsregeln angepasst
werden. Wir weisen ebenfalls darauf hin, dass der Motor auch bei leuchtender DPF-Kontrollleuchte ausgeschaltet werden kann; wiederholte
Unterbrechungen des Regenerierungsverfahrens können jedoch einen vorzeitigen Verschleiß des Motoröls verursachen. Aus diesem Grund
ist es immer ratsam, dass das Symbol erlischt, bevor der Motor abgestellt wird. Dazu den oben genannten Anweisungen folgen. Es ist nicht
empfehlenswert, das Regenerierungsverfahren des DPF bei stehendem Fahrzeug zu beenden.
97

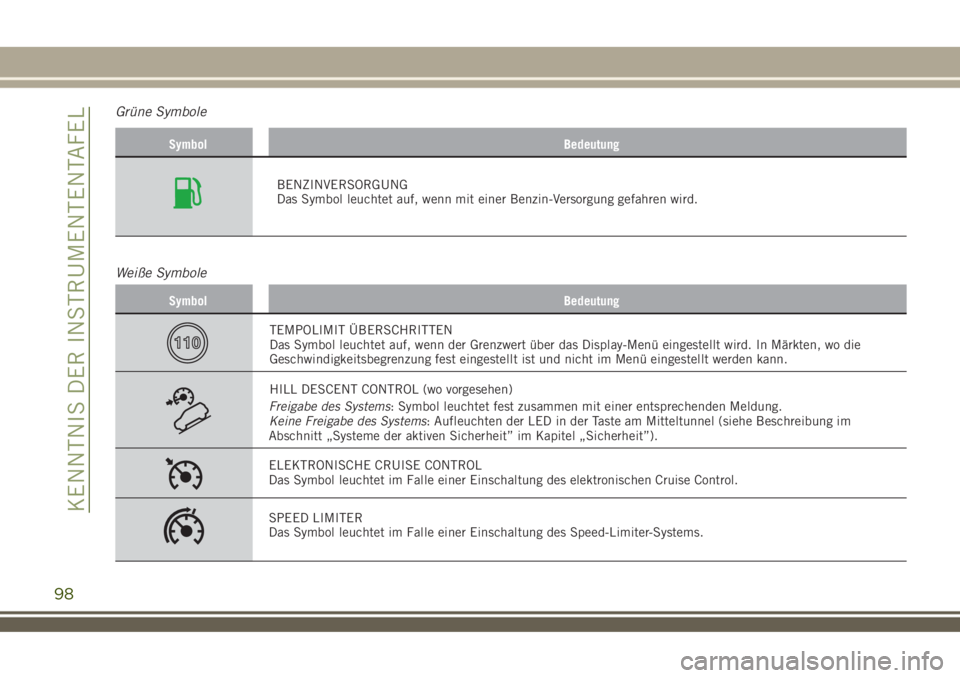

Grüne Symbole
Symbol Bedeutung
BENZINVERSORGUNG
Das Symbol leuchtet auf, wenn mit einer Benzin-Versorgung gefahren wird.
Weiße Symbole
Symbol Bedeutung
TEMPOLIMIT ÜBERSCHRITTEN
Das Symbol leuchtet auf, wenn der Grenzwert über das Display-Menü eingestellt wird. In Märkten, wo die
Geschwindigkeitsbegrenzung fest eingestellt ist und nicht im Menü eingestellt werden kann.
HILL DESCENT CONTROL (wo vorgesehen)
Freigabe des Systems: Symbol leuchtet fest zusammen mit einer entsprechenden Meldung.
Keine Freigabe des Systems: Aufleuchten der LED in der Taste am Mitteltunnel (siehe Beschreibung im
Abschnitt „Systeme der aktiven Sicherheit” im Kapitel „Sicherheit”).
ELEKTRONISCHE CRUISE CONTROL
Das Symbol leuchtet im Falle einer Einschaltung des elektronischen Cruise Control.
SPEED LIMITER
Das Symbol leuchtet im Falle einer Einschaltung des Speed-Limiter-Systems.
98
KENNTNIS DER INSTRUMENTENTAFEL

Am Display angezeigte Meldungen
Am Display angezeigte Meldung
SERV 4WDFEHLBETRIEB DES ALLRADANTRIEBS
Die Meldung wird aufgrund eines Fehlbetriebs des Allradantriebssystems angezeigt.
Wenden Sie sich bitte schnellstmöglich an den Jeep-Kundendienst.
BLIND SPOT MONITORINGBLIND-SPOT MONITORING SYSTEM
Sensorstörung: bei Störung am Sensor des Blind-Spot-Monitoring-Systems wird eine
Meldung auf dem Display angezeigt. In diesem Fall leuchten die LEDs auf den
Seitenspiegeln mit Dauerlicht. Eventuelle Hindernisse von der Stoßstange entfernen und
die Stoßstange reinigen.
System nicht verfügbar: steht das Blind-Spot-Monitoring-System nicht zur Verfügung, wird
eine Meldung auf dem Display angezeigt. In diesem Fall leuchten die LEDs auf den
Seitenspiegeln mit Dauerlicht. Die Ursache des Fehlbetriebs könnte auf eine
ungenügende Spannung der Batterie oder eventuelle Fehlbetriebe der elektrischen
Anlage zurückzuführen sein. Wenden Sie sich so schnell wie möglich an das
Jeep-Kundendienstnetz, um die elektrische Anlage prüfen zu lassen.
Störung am Blind-Sport-Monitoring-System: bei einer Störung am Blind-Spot-Monitoring-
System wird eine Meldung auf dem Display angezeigt. In diesem Fall bleiben die LEDs
auf den Seitenspiegeln aus. Zudem ist ein akustisches Signal zu hören. Wenden Sie sich
bitte schnellstmöglich an den Jeep-Kundendienst.
99

Am Display angezeigte Meldung
PARKSENSEPARKSENSE SYSTEM (wo vorhanden)
Blockierung der Sensoren: Die Meldung wird auf dem Display angezeigt, wenn die
Sensoren des ParkSense-Systems blockiert werden. Eventuelle Hindernisse von der
Stoßstange entfernen und die Stoßstange reinigen.
Das System ist nicht verfügbar: Am Display wird eine entsprechende Meldung
eingeblendet, wenn das ParkSense-System nicht verfügbar ist. Die Ursache des
Fehlbetriebs könnte auf eine ungenügende Spannung der Batterie oder eventuelle
Fehlbetriebe der elektrischen Anlage zurückzuführen sein. Wenden Sie sich so schnell
wie möglich an das Jeep-Kundendienstnetz, um die elektrische Anlage prüfen zu lassen.
ACTIVE PARKSENSEACTIVE PARKSENSE (wo vorhanden)
Blockierung der Sensoren: Die Meldung wird auf dem Display angezeigt, wenn die
Sensoren des Active ParkSense-Systems blockiert werden. Eventuelle Hindernisse von
der Stoßstange entfernen und die Stoßstange reinigen.
Das System ist nicht verfügbar: Am Display wird eine entsprechende Meldung
eingeblendet, wenn das ParkSense-System nicht verfügbar ist. Die Ursache des
Fehlbetriebs könnte auf eine ungenügende Spannung der Batterie oder eventuelle
Fehlbetriebe der elektrischen Anlage zurückzuführen sein. Wenden Sie sich so schnell
wie möglich an das Jeep-Kundendienstnetz, um die elektrische Anlage prüfen zu lassen.
100
KENNTNIS DER INSTRUMENTENTAFEL

Am Display angezeigte Meldung
SIDE DISTANCE WARNINGSIDE DISTANCE WARNING (wo vorhanden)
Blockierung der Sensoren: Die Meldung wird auf dem Display angezeigt, wenn die
Sensoren des Side Distance Warning Systems blockiert werden. Eventuelle Hindernisse
von der Stoßstange entfernen und die Stoßstange reinigen.
Das System ist nicht verfügbar: Am Display wird eine entsprechende Meldung
eingeblendet, wenn das Side Distance Warning System nicht verfügbar ist. Die Ursache
des Fehlbetriebs könnte auf eine ungenügende Spannung der Batterie oder eventuelle
Fehlbetriebe der elektrischen Anlage zurückzuführen sein. Wenden Sie sich so schnell
wie möglich an das Jeep-Kundendienstnetz, um die elektrische Anlage prüfen zu lassen.
LANESENSELANESENSE (wo vorhanden)
Abdeckung der Kamera: Am Display wird eine entsprechende Mitteilung angezeigt, wenn
sich Schmutz auf der Windschutzscheibe befindet, der den korrekten Betrieb der
Kamera beeinträchtigen könnte. Die Windschutzscheibe mit einem weichen und
sauberen Lappen reinigen. Kratzer vermeiden. Sollte die Störung weiterhin bestehen,
sich so schnell wie möglich an das Jeep-Kundendienstnetz wenden.
Das System ist nicht verfügbar: Am Display wird eine entsprechende Meldung
eingeblendet, wenn das LaneSense-System nicht verfügbar ist.
DYNAMIC STEERING TORQUEDST-SYSTEM (Dynamic Steering Torque)
Auf dem Display wird eine entsprechende Meldung eingeblendet, wenn das DST-System
nicht verfügbar ist. Wenden Sie sich bitte schnellstmöglich an den Jeep-Kundendienst.
101

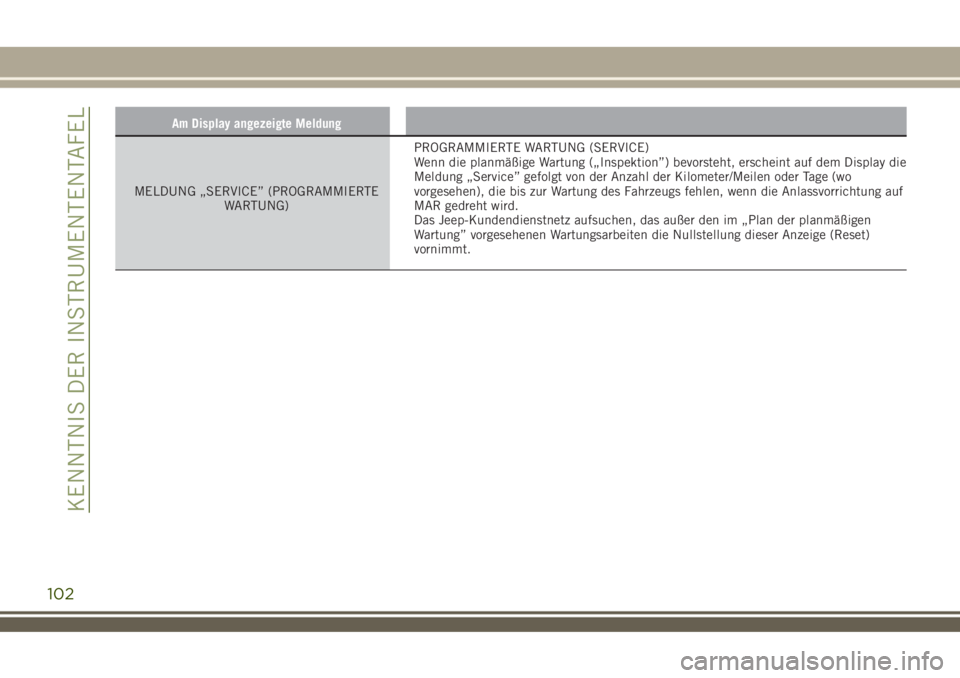

Am Display angezeigte Meldung
MELDUNG „SERVICE” (PROGRAMMIERTE
WARTUNG)PROGRAMMIERTE WARTUNG (SERVICE)
Wenn die planmäßige Wartung („Inspektion”) bevorsteht, erscheint auf dem Display die
Meldung „Service” gefolgt von der Anzahl der Kilometer/Meilen oder Tage (wo
vorgesehen), die bis zur Wartung des Fahrzeugs fehlen, wenn die Anlassvorrichtung auf
MAR gedreht wird.
Das Jeep-Kundendienstnetz aufsuchen, das außer den im „Plan der planmäßigen
Wartung” vorgesehenen Wartungsarbeiten die Nullstellung dieser Anzeige (Reset)
vornimmt.
102
KENNTNIS DER INSTRUMENTENTAFEL
