2018 JEEP RENEGADE Betriebsanleitung (in German)

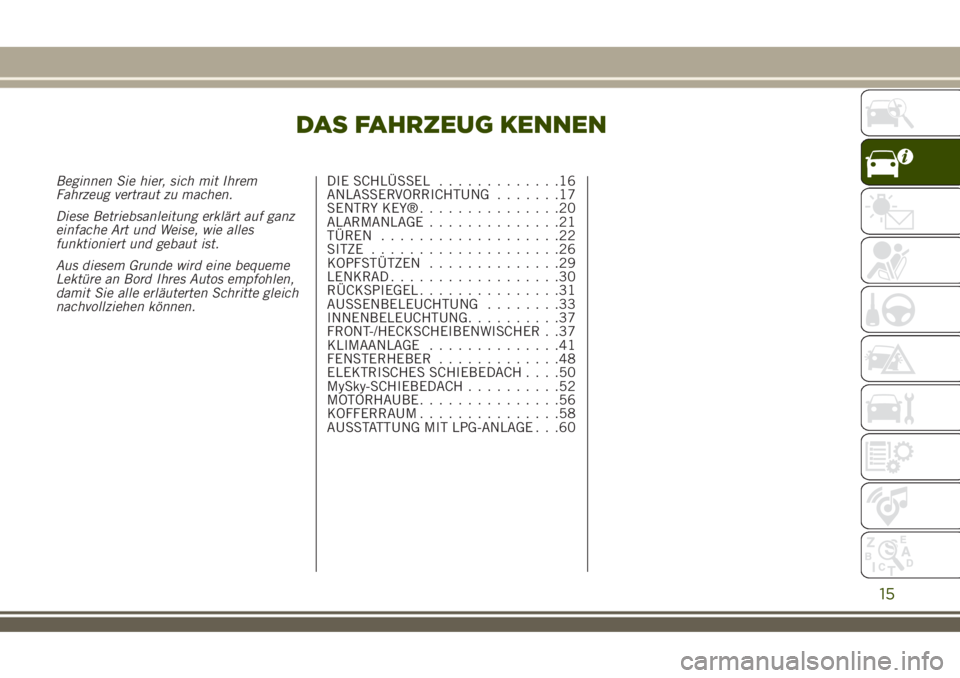

DAS FAHRZEUG KENNEN
Beginnen Sie hier, sich mit Ihrem
Fahrzeug vertraut zu machen.
Diese Betriebsanleitung erklärt auf ganz
einfache Art und Weise, wie alles
funktioniert und gebaut ist.
Aus diesem Grunde wird eine bequeme
Lektüre an Bord Ihres Autos empfohlen,
damit Sie alle erläuterten Schritte gleich
nachvollziehen können.DIE SCHLÜSSEL.............16
ANLASSERVORRICHTUNG.......17
SENTRY KEY®...............20
ALARMANLAGE..............21
TÜREN...................22
SITZE....................26
KOPFSTÜTZEN..............29
LENKRAD..................30
RÜCKSPIEGEL...............31
AUSSENBELEUCHTUNG........33
INNENBELEUCHTUNG..........37
FRONT-/HECKSCHEIBENWISCHER . .37
KLIMAANLAGE..............41
FENSTERHEBER.............48
ELEKTRISCHES SCHIEBEDACH....50
MySky-SCHIEBEDACH..........52
MOTORHAUBE...............56
KOFFERRAUM...............58
AUSSTATTUNG MIT LPG-ANLAGE . . .60
15

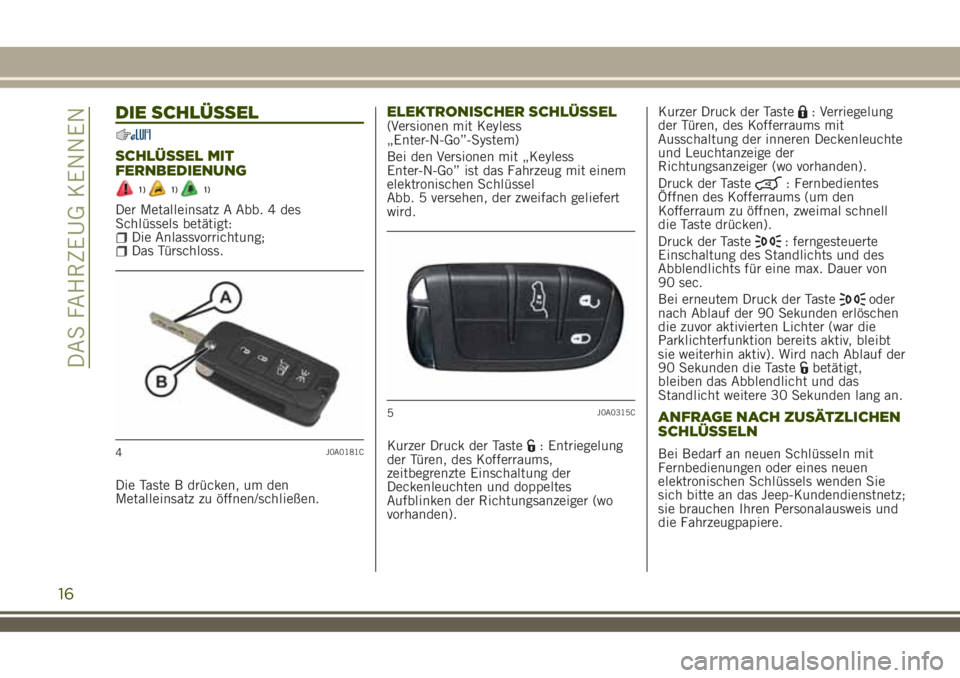

DIE SCHLÜSSEL
SCHLÜSSEL MIT
FERNBEDIENUNG
1)1)1)
Der Metalleinsatz A Abb. 4 des
Schlüssels betätigt:
Die Anlassvorrichtung;Das Türschloss.
Die Taste B drücken, um den
Metalleinsatz zu öffnen/schließen.
ELEKTRONISCHER SCHLÜSSEL(Versionen mit Keyless
„Enter-N-Go”-System)
Bei den Versionen mit „Keyless
Enter-N-Go” ist das Fahrzeug mit einem
elektronischen Schlüssel
Abb. 5 versehen, der zweifach geliefert
wird.
Kurzer Druck der Taste
: Entriegelung
der Türen, des Kofferraums,
zeitbegrenzte Einschaltung der
Deckenleuchten und doppeltes
Aufblinken der Richtungsanzeiger (wo
vorhanden).Kurzer Druck der Taste
: Verriegelung
der Türen, des Kofferraums mit
Ausschaltung der inneren Deckenleuchte
und Leuchtanzeige der
Richtungsanzeiger (wo vorhanden).
Druck der Taste
: Fernbedientes
Öffnen des Kofferraums (um den
Kofferraum zu öffnen, zweimal schnell
die Taste drücken).
Druck der Taste
: ferngesteuerte
Einschaltung des Standlichts und des
Abblendlichts für eine max. Dauer von
90 sec.
Bei erneutem Druck der Taste
oder
nach Ablauf der 90 Sekunden erlöschen
die zuvor aktivierten Lichter (war die
Parklichterfunktion bereits aktiv, bleibt
sie weiterhin aktiv). Wird nach Ablauf der
90 Sekunden die Taste
betätigt,
bleiben das Abblendlicht und das
Standlicht weitere 30 Sekunden lang an.
ANFRAGE NACH ZUSÄTZLICHEN
SCHLÜSSELN
Bei Bedarf an neuen Schlüsseln mit
Fernbedienungen oder eines neuen
elektronischen Schlüssels wenden Sie
sich bitte an das Jeep-Kundendienstnetz;
sie brauchen Ihren Personalausweis und
die Fahrzeugpapiere.4J0A0181C
5J0A0315C
16
DAS FAHRZEUG KENNEN

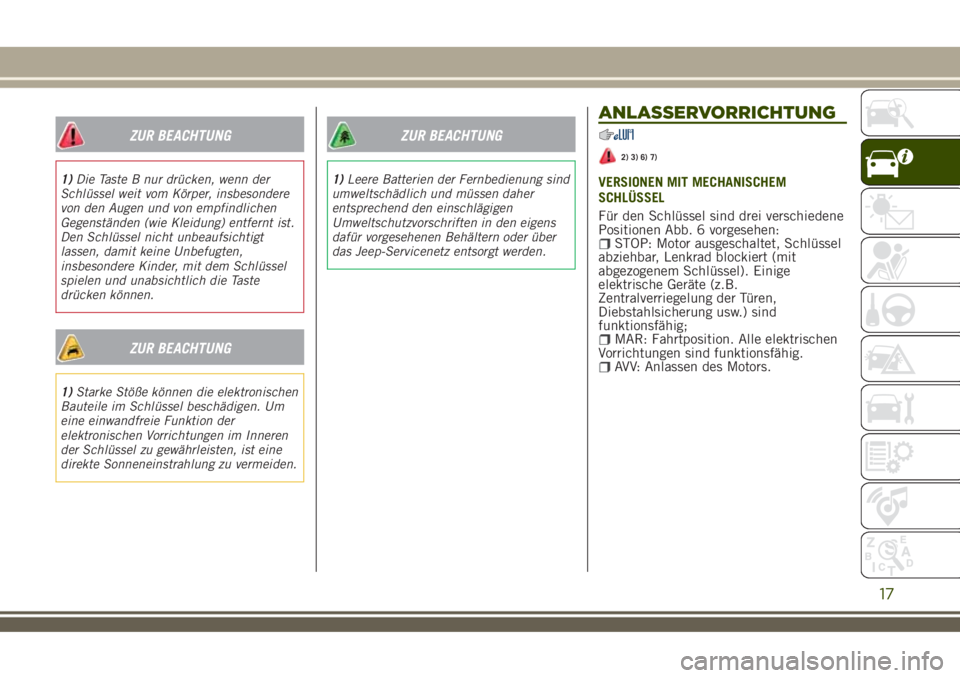

ZUR BEACHTUNG
1)Die Taste B nur drücken, wenn der
Schlüssel weit vom Körper, insbesondere
von den Augen und von empfindlichen
Gegenständen (wie Kleidung) entfernt ist.
Den Schlüssel nicht unbeaufsichtigt
lassen, damit keine Unbefugten,
insbesondere Kinder, mit dem Schlüssel
spielen und unabsichtlich die Taste
drücken können.
ZUR BEACHTUNG
1)Starke Stöße können die elektronischen
Bauteile im Schlüssel beschädigen. Um
eine einwandfreie Funktion der
elektronischen Vorrichtungen im Inneren
der Schlüssel zu gewährleisten, ist eine
direkte Sonneneinstrahlung zu vermeiden.
ZUR BEACHTUNG
1)Leere Batterien der Fernbedienung sind
umweltschädlich und müssen daher
entsprechend den einschlägigen
Umweltschutzvorschriften in den eigens
dafür vorgesehenen Behältern oder über
das Jeep-Servicenetz entsorgt werden.
ANLASSERVORRICHTUNG
2) 3) 6) 7)
VERSIONEN MIT MECHANISCHEM
SCHLÜSSEL
Für den Schlüssel sind drei verschiedene
Positionen Abb. 6 vorgesehen:
STOP: Motor ausgeschaltet, Schlüssel
abziehbar, Lenkrad blockiert (mit
abgezogenem Schlüssel). Einige
elektrische Geräte (z.B.
Zentralverriegelung der Türen,
Diebstahlsicherung usw.) sind
funktionsfähig;
MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig.
AVV: Anlassen des Motors.
17

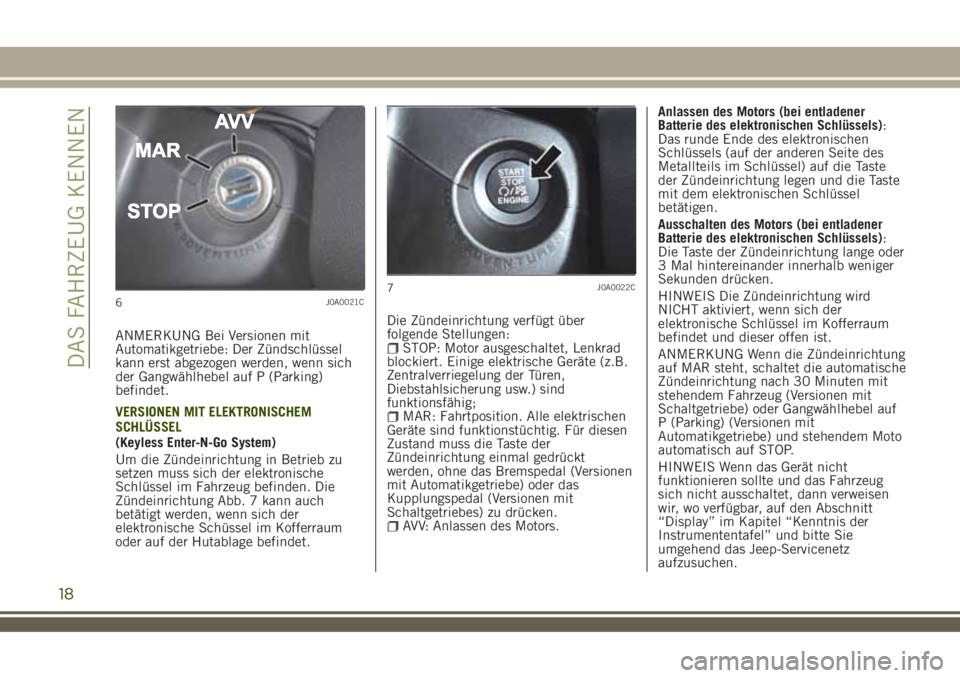

ANMERKUNG Bei Versionen mit
Automatikgetriebe: Der Zündschlüssel
kann erst abgezogen werden, wenn sich
der Gangwählhebel auf P (Parking)
befindet.
VERSIONEN MIT ELEKTRONISCHEM
SCHLÜSSEL
(Keyless Enter-N-Go System)
Um die Zündeinrichtung in Betrieb zu
setzen muss sich der elektronische
Schlüssel im Fahrzeug befinden. Die
Zündeinrichtung Abb. 7 kann auch
betätigt werden, wenn sich der
elektronische Schüssel im Kofferraum
oder auf der Hutablage befindet.Die Zündeinrichtung verfügt über
folgende Stellungen:STOP: Motor ausgeschaltet, Lenkrad
blockiert. Einige elektrische Geräte (z.B.
Zentralverriegelung der Türen,
Diebstahlsicherung usw.) sind
funktionsfähig;
MAR: Fahrtposition. Alle elektrischen
Geräte sind funktionstüchtig. Für diesen
Zustand muss die Taste der
Zündeinrichtung einmal gedrückt
werden, ohne das Bremspedal (Versionen
mit Automatikgetriebe) oder das
Kupplungspedal (Versionen mit
Schaltgetriebes) zu drücken.
AVV: Anlassen des Motors.Anlassen des Motors (bei entladener
Batterie des elektronischen Schlüssels):
Das runde Ende des elektronischen
Schlüssels (auf der anderen Seite des
Metallteils im Schlüssel) auf die Taste
der Zündeinrichtung legen und die Taste
mit dem elektronischen Schlüssel
betätigen.
Ausschalten des Motors (bei entladener
Batterie des elektronischen Schlüssels):
Die Taste der Zündeinrichtung lange oder
3 Mal hintereinander innerhalb weniger
Sekunden drücken.
HINWEIS Die Zündeinrichtung wird
NICHT aktiviert, wenn sich der
elektronische Schlüssel im Kofferraum
befindet und dieser offen ist.
ANMERKUNG Wenn die Zündeinrichtung
auf MAR steht, schaltet die automatische
Zündeinrichtung nach 30 Minuten mit
stehendem Fahrzeug (Versionen mit
Schaltgetriebe) oder Gangwählhebel auf
P (Parking) (Versionen mit
Automatikgetriebe) und stehendem Moto
automatisch auf STOP.
HINWEIS Wenn das Gerät nicht
funktionieren sollte und das Fahrzeug
sich nicht ausschaltet, dann verweisen
wir, wo verfügbar, auf den Abschnitt
“Display” im Kapitel “Kenntnis der
Instrumententafel” und bitte Sie
umgehend das Jeep-Servicenetz
aufzusuchen.
6J0A0021C7J0A0022C
18
DAS FAHRZEUG KENNEN

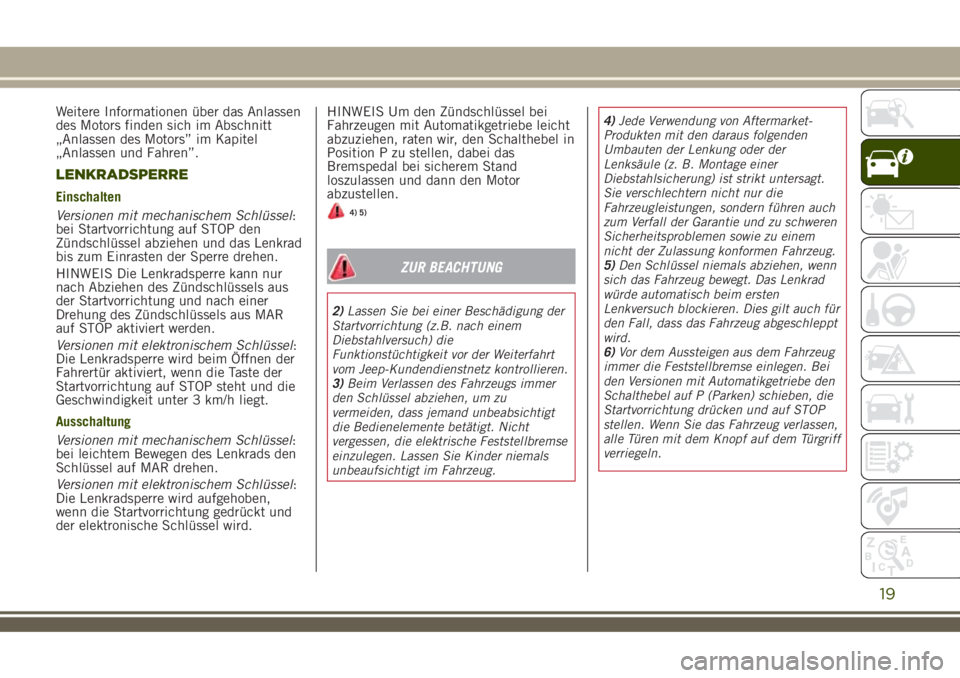

Weitere Informationen über das Anlassen
des Motors finden sich im Abschnitt
„Anlassen des Motors” im Kapitel
„Anlassen und Fahren”.
LENKRADSPERRE
Einschalten
Versionen mit mechanischem Schlüssel:
bei Startvorrichtung auf STOP den
Zündschlüssel abziehen und das Lenkrad
bis zum Einrasten der Sperre drehen.
HINWEIS Die Lenkradsperre kann nur
nach Abziehen des Zündschlüssels aus
der Startvorrichtung und nach einer
Drehung des Zündschlüssels aus MAR
auf STOP aktiviert werden.
Versionen mit elektronischem Schlüssel:
Die Lenkradsperre wird beim Öffnen der
Fahrertür aktiviert, wenn die Taste der
Startvorrichtung auf STOP steht und die
Geschwindigkeit unter 3 km/h liegt.
Ausschaltung
Versionen mit mechanischem Schlüssel:
bei leichtem Bewegen des Lenkrads den
Schlüssel auf MAR drehen.
Versionen mit elektronischem Schlüssel:
Die Lenkradsperre wird aufgehoben,
wenn die Startvorrichtung gedrückt und
der elektronische Schlüssel wird.HINWEIS Um den Zündschlüssel bei
Fahrzeugen mit Automatikgetriebe leicht
abzuziehen, raten wir, den Schalthebel in
Position P zu stellen, dabei das
Bremspedal bei sicherem Stand
loszulassen und dann den Motor
abzustellen.4) 5)
ZUR BEACHTUNG
2)Lassen Sie bei einer Beschädigung der
Startvorrichtung (z.B. nach einem
Diebstahlversuch) die
Funktionstüchtigkeit vor der Weiterfahrt
vom Jeep-Kundendienstnetz kontrollieren.
3)Beim Verlassen des Fahrzeugs immer
den Schlüssel abziehen, um zu
vermeiden, dass jemand unbeabsichtigt
die Bedienelemente betätigt. Nicht
vergessen, die elektrische Feststellbremse
einzulegen. Lassen Sie Kinder niemals
unbeaufsichtigt im Fahrzeug.4)Jede Verwendung von Aftermarket-
Produkten mit den daraus folgenden
Umbauten der Lenkung oder der
Lenksäule (z. B. Montage einer
Diebstahlsicherung) ist strikt untersagt.
Sie verschlechtern nicht nur die
Fahrzeugleistungen, sondern führen auch
zum Verfall der Garantie und zu schweren
Sicherheitsproblemen sowie zu einem
nicht der Zulassung konformen Fahrzeug.
5)Den Schlüssel niemals abziehen, wenn
sich das Fahrzeug bewegt. Das Lenkrad
würde automatisch beim ersten
Lenkversuch blockieren. Dies gilt auch für
den Fall, dass das Fahrzeug abgeschleppt
wird.
6)Vor dem Aussteigen aus dem Fahrzeug
immer die Feststellbremse einlegen. Bei
den Versionen mit Automatikgetriebe den
Schalthebel auf P (Parken) schieben, die
Startvorrichtung drücken und auf STOP
stellen. Wenn Sie das Fahrzeug verlassen,
alle Türen mit dem Knopf auf dem Türgriff
verriegeln.
19

7)Bei Fahrzeugen, die mit dem System
Keyless Enter-N-Go ausgestattet sind, den
elektronischen Schlüssel nicht im Inneren
oder in der Nähe des Fahrzeugs oder an
einem für Kinder zugänglichen Ort lassen.
Nie das Fahrzeug mit auf die Position
MAR gestellter Startvorrichtung verlassen.
Ein Kind könnte die elektrischen
Fensterheber oder andere Bedienelemente
aktivieren oder sogar den Motor starten.SENTRY KEY®
Das SystemSentry Key®vermeidet den
unerlaubten Einsatz des Fahrzeug und
verhindert den Motorstart.
Die Anlage muss nicht eingeschaltet bzw.
aktiviert werden: Der Betrieb ist
automatisch und nicht vom Zustand der
Türen abhängig (ver- oder entriegelt).
Die Anlasservorrichtung auf MAR stellen,
das SystemSentry Key®ermittelt den
vom Schlüssel gesandten Code. Wird der
Code als gültig erkannt, gibt das System
Sentry Key®den Motorstart frei.
Die Anlasservorrichtung wieder auf STOP
drehen, das SystemSentry Key®
deaktiviert das Steuergerät, das den
Motor kontrolliert, und verhindert so ein
Starten.
Weitere Informationen über das Anlassen
des Motors sind im Abschnitt „Anlassen
des Motors” im Kapitel „Anlassen und
Fahren” enthalten.FUNKTIONSSTÖRUNGEN
Wird beim Anlassen der Code des
Schlüssels nicht korrekt erkannt, wird an
der Instrumententafel das Symbol
angezeigt (siehe Angaben im
Abschnitt „Kontrollleuchten und
Meldungen” im Kapitel „Kenntnis der
Instrumententafel”. Unter dieser
Bedingung stoppt der Motor nach
2 Sekunden. In diesem Fall die
Anlasservorrichtung auf STOP und wieder
auf MAR drehen. Ist die Wegfahrsperre
weiterhin aktiv, andere mitgelieferte
Schlüssel ausprobieren. Startet der Motor
trotzdem nicht, muss das Jeep-
Kundendienstnetz aufgesucht werden.
Leuchtet das Symbol
bedeutet dies,
dass das System eine Eigendiagnose
ausführt (z. B. auf Grund eines
Spannungsabfalls). Bleibt die Anzeige
weiterhin aktiv, ist es empfehlenswert,
sich immer an das Jeep-
Kundendienstnetz zu wenden.
20
DAS FAHRZEUG KENNEN

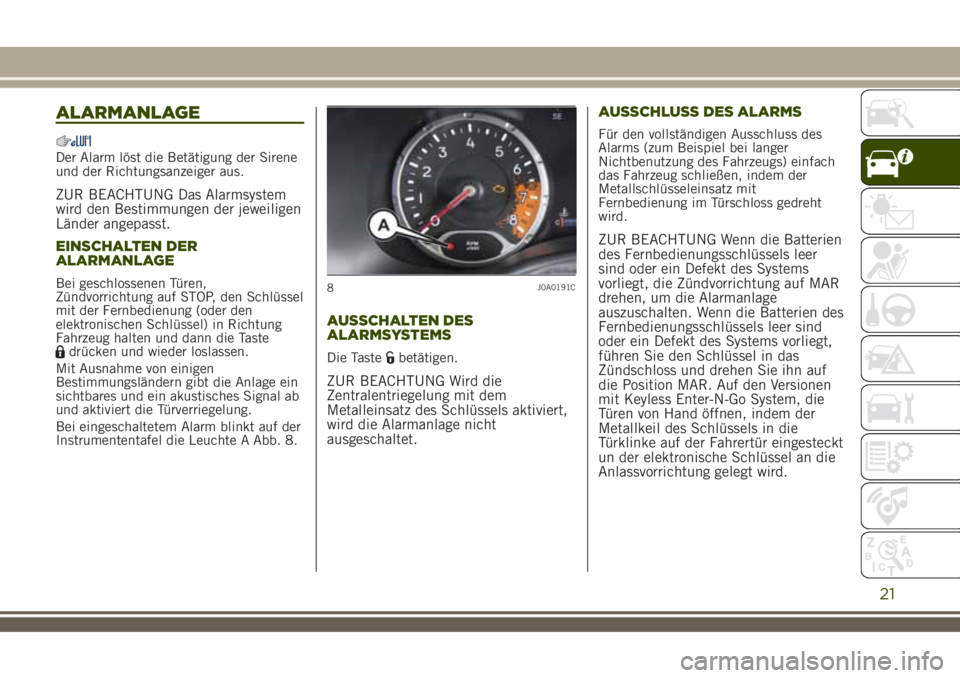

ALARMANLAGE
Der Alarm löst die Betätigung der Sirene
und der Richtungsanzeiger aus.
ZUR BEACHTUNG Das Alarmsystem
wird den Bestimmungen der jeweiligen
Länder angepasst.
EINSCHALTEN DER
ALARMANLAGE
Bei geschlossenen Türen,
Zündvorrichtung auf STOP, den Schlüssel
mit der Fernbedienung (oder den
elektronischen Schlüssel) in Richtung
Fahrzeug halten und dann die Taste
drücken und wieder loslassen.
Mit Ausnahme von einigen
Bestimmungsländern gibt die Anlage ein
sichtbares und ein akustisches Signal ab
und aktiviert die Türverriegelung.
Bei eingeschaltetem Alarm blinkt auf der
Instrumententafel die Leuchte A Abb. 8.
AUSSCHALTEN DES
ALARMSYSTEMS
Die Tastebetätigen.
ZUR BEACHTUNG Wird die
Zentralentriegelung mit dem
Metalleinsatz des Schlüssels aktiviert,
wird die Alarmanlage nicht
ausgeschaltet.AUSSCHLUSS DES ALARMS
Für den vollständigen Ausschluss des
Alarms (zum Beispiel bei langer
Nichtbenutzung des Fahrzeugs) einfach
das Fahrzeug schließen, indem der
Metallschlüsseleinsatz mit
Fernbedienung im Türschloss gedreht
wird.
ZUR BEACHTUNG Wenn die Batterien
des Fernbedienungsschlüssels leer
sind oder ein Defekt des Systems
vorliegt, die Zündvorrichtung auf MAR
drehen, um die Alarmanlage
auszuschalten. Wenn die Batterien des
Fernbedienungsschlüssels leer sind
oder ein Defekt des Systems vorliegt,
führen Sie den Schlüssel in das
Zündschloss und drehen Sie ihn auf
die Position MAR. Auf den Versionen
mit Keyless Enter-N-Go System, die
Türen von Hand öffnen, indem der
Metallkeil des Schlüssels in die
Türklinke auf der Fahrertür eingesteckt
un der elektronische Schlüssel an die
Anlassvorrichtung gelegt wird.
8J0A0191C
21

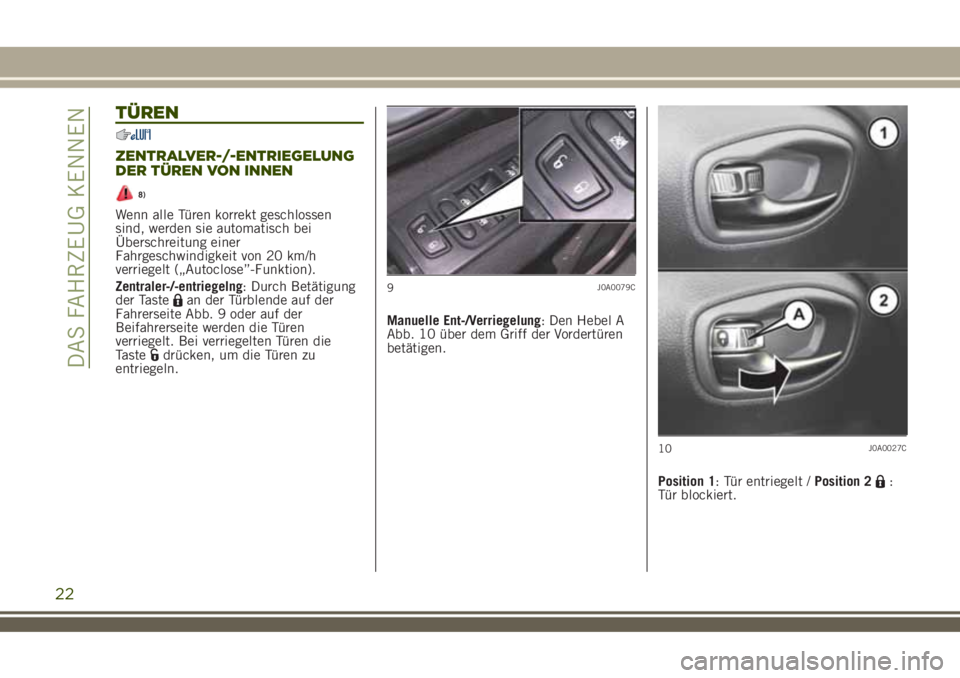

TÜREN
ZENTRALVER-/-ENTRIEGELUNG
DER TÜREN VON INNEN
8)
Wenn alle Türen korrekt geschlossen
sind, werden sie automatisch bei
Überschreitung einer
Fahrgeschwindigkeit von 20 km/h
verriegelt („Autoclose”-Funktion).
Zentraler-/-entriegelng: Durch Betätigung
der Taste
an der Türblende auf der
Fahrerseite Abb. 9 oder auf der
Beifahrerseite werden die Türen
verriegelt. Bei verriegelten Türen die
Taste
drücken, um die Türen zu
entriegeln.Manuelle Ent-/Verriegelung: Den Hebel A
Abb. 10 über dem Griff der Vordertüren
betätigen.
Position 1: Tür entriegelt /Position 2
:
Tür blockiert.
9J0A0079C
10J0A0027C
22
DAS FAHRZEUG KENNEN
