2018 FIAT PANDA Drift- och underhållshandbok (in Swedish)

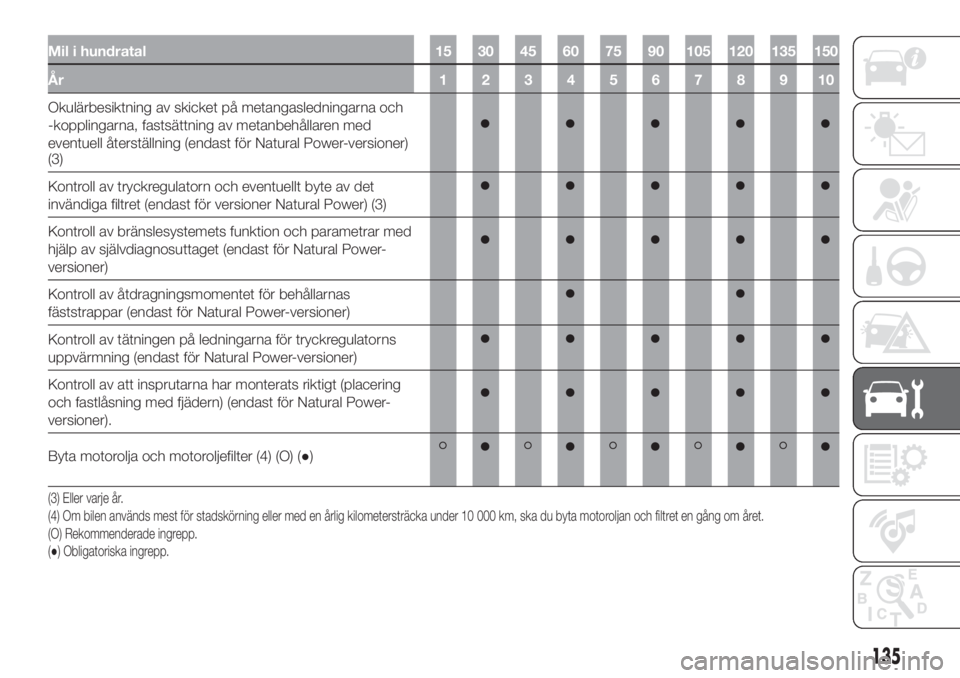

Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Okulärbesiktning av skicket på metangasledningarna och
-kopplingarna, fastsättning av metanbehållaren med
eventuell återställning (endast för Natural Power-versioner)
(3)
Kontroll av tryckregulatorn och eventuellt byte av det
invändiga filtret (endast för versioner Natural Power) (3)
Kontroll av bränslesystemets funktion och parametrar med
hjälp av självdiagnosuttaget (endast för Natural Power-
versioner)
Kontroll av åtdragningsmomentet för behållarnas
fäststrappar (endast för Natural Power-versioner)
Kontroll av tätningen på ledningarna för tryckregulatorns
uppvärmning (endast för Natural Power-versioner)
Kontroll av att insprutarna har monterats riktigt (placering
och fastlåsning med fjädern) (endast för Natural Power-
versioner).
Byta motorolja och motoroljefilter (4) (O) (●)
(3) Eller varje år.
(4) Om bilen används mest för stadskörning eller med en årlig kilometersträcka under 10 000 km, ska du byta motoroljan och filtret en gång om året.
(O) Rekommenderade ingrepp.
(●) Obligatoriska ingrepp.
135

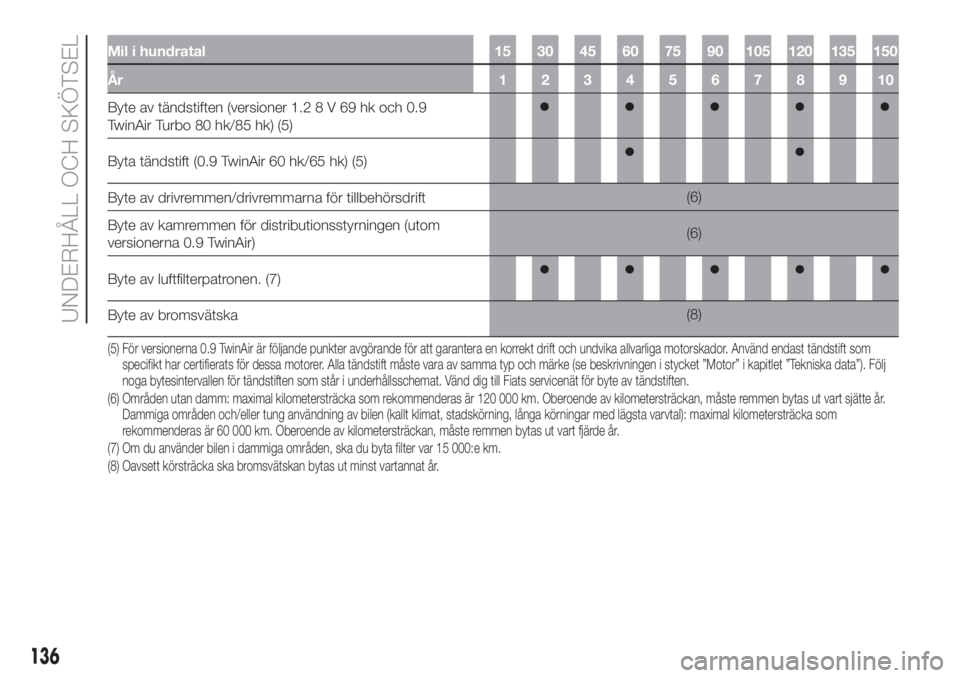

Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Byte av tändstiften (versioner 1.28V69hkoch0.9
TwinAir Turbo 80 hk/85 hk) (5)
Byta tändstift (0.9 TwinAir 60 hk/65 hk) (5)
Byte av drivremmen/drivremmarna för tillbehörsdrift(6)
Byte av kamremmen för distributionsstyrningen (utom
versionerna 0.9 TwinAir)(6)
Byte av luftfilterpatronen. (7)
Byte av bromsvätska(8)
(5) För versionerna 0.9 TwinAir är följande punkter avgörande för att garantera en korrekt drift och undvika allvarliga motorskador. Använd endast tändstift som
specifikt har certifierats för dessa motorer. Alla tändstift måste vara av samma typ och märke (se beskrivningen i stycket ”Motor” i kapitlet ”Tekniska data”). Följ
noga bytesintervallen för tändstiften som står i underhållsschemat. Vänd dig till Fiats servicenät för byte av tändstiften.
(6) Områden utan damm: maximal kilometersträcka som rekommenderas är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år.
Dammiga områden och/eller tung användning av bilen (kallt klimat, stadskörning, långa körningar med lägsta varvtal): maximal kilometersträcka som
rekommenderas är 60 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart fjärde år.
(7) Om du använder bilen i dammiga områden, ska du byta filter var 15 000:e km.
(8) Oavsett körsträcka ska bromsvätskan bytas ut minst vartannat år.
136
UNDERHÅLL OCH SKÖTSEL

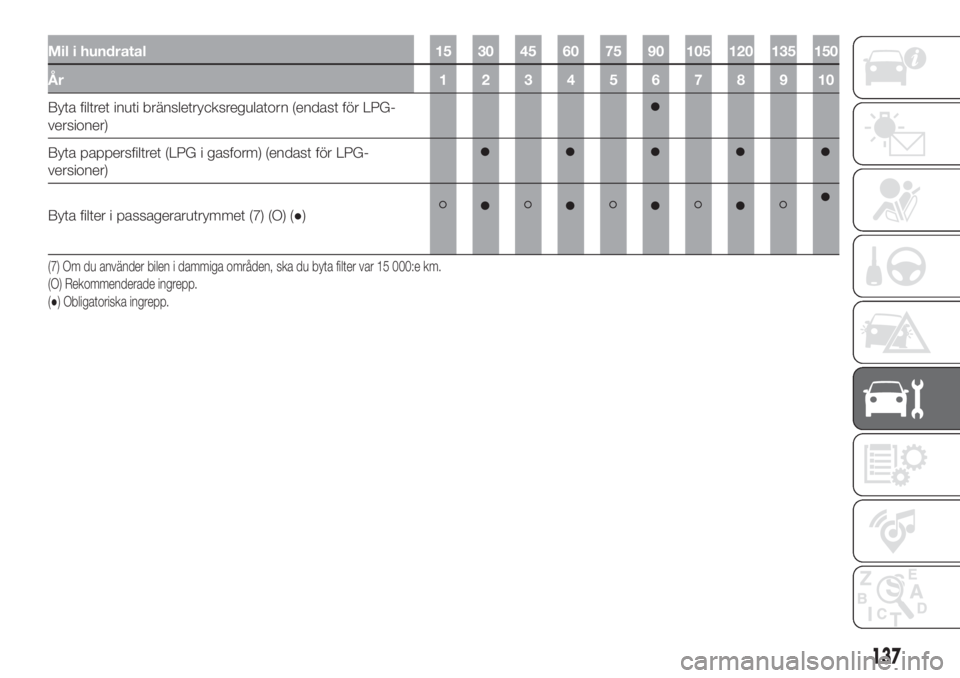

Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Byta filtret inuti bränsletrycksregulatorn (endast för LPG-
versioner)
Byta pappersfiltret (LPG i gasform) (endast för LPG-
versioner)
Byta filter i passagerarutrymmet (7) (O) (●)
(7) Om du använder bilen i dammiga områden, ska du byta filter var 15 000:e km.
(O) Rekommenderade ingrepp.
(●) Obligatoriska ingrepp.
137

DIESELVERSIONER
VARNING! När det sista ingreppet i tabellen har slutförts, ska du fortsätta med det planerade underhållet som anges i planen,
enligt intervallerna som anges av prickarna eller den särskilda anteckningen, för varje åtgärd.
Varning: om man endast fortsätter underhållet från början kan det leda till att det maximala intervallet som tillåts för vissa
åtgärder överskrids!
Mil i hundratal 20 40 60 80 100 120 140 160 180 200
År 12345678910
Kontroll av däckens skick/slitage och eventuell
tryckjustering samt kontroll av förfallodatum för
däcklagningssatsen "Fix&Go" (berörda versioner och
marknader)
Kontroll av belysningssystemets funktion (strålkastare,
körriktningsvisare, varningslampor, bagageutrymme,
passagerarutrymme, handskfack, kontrollampor på
instrumentpanelen osv.)
Kontroll och eventuell påfyllning till rätt vätskenivå i
motorrummet (1)
Kontroll av avgaser/avgasernas rökighet
Kontroll med diagnosuttaget av funktionerna för matning
av systemen/kontroll av motorn, utsläppen och, på
berörda versioner och marknader, av motoroljans
försämring.
(1) Eventuella påfyllningar ska utföras med vätskorna som anges i fordonsdokumentationen och endast efter att ha kontrollerat att anläggningen är hel.
138
UNDERHÅLL OCH SKÖTSEL

Mil i hundratal 20 40 60 80 100 120 140 160 180 200
År 12345678910
Visuell kontroll av skick och helhet: Kontroll av det externa
karosseriet, skyddet under karossen, de stela och böjbara
ledningarna (avgaser, bränsletillförsel, bromsar) och
gummidelarna (damasker, rörmuffar, bussningar osv.)
Kontroll av placering/slitage på vindrutetorkarbladen och
bakrutetorkarbladen
Kontroll av spolar- och torkarsystemets funktion och
eventuell justering av vindrutespolarna
Kontroll att huvens och bakluckans låsanordningar är rena.
Rengöring och smörjning av mekanik
Kontroll och eventuell justering av handbromsens rörelse
Utför en okulär besiktning och kontrollera slitaget på de
främre skivbromsarnas bromsbelägg. Kontrollera även att
signaleringsenheten för slitage på bromsbeläggen är hel
Okulär besiktning av skick och slitage på skivbromsarnas
bromsbelägg och kontroll av att signaleringsenheten för
slitage på bromsbeläggen är hel (endast för versionerna
Panda Cross 4x4 och Panda 4x4)
Okulär besiktning av skick och slitage på de bakre
trumbromsarnas packningar (utom versioner Panda Cross
4x4 och Panda 4x4)
Visuell kontroll av drivremen eller drivremmarna för
tillbehörsdrift.
139

Mil i hundratal 20 40 60 80 100 120 140 160 180 200
År 12345678910
Kontroll av oljenivån i transmissionsenhet i kraftuttaget
(PTU) (endast för versionerna Panda Cross 4x4 och Panda
4x4)
Kontroll av oljenivån i den bakre differentialen (endast för
versioner Panda Cross 4x4 och Panda 4x4)
Byta motorolja och motoroljefilter(2)
Byte av drivremmen/drivremmarna för tillbehörsdrift(3)
Byte av bränslefilterpatronen. (4)
Byte av luftfilterpatronen. (5)
(2) Den faktiska intervallen för byte av motoroljan och oljefiltret beror på bilens användningsförhållanden och signaleras med varningslampan somtänds eller
meddelandet som visas på instrumentpanelen. De ska dock bytas minst en gång vartannat år. Om bilen används mest för stadskörning ska motoroljan och
oljefiltret bytas en gång om året.
(3) Områden utan damm: maximal kilometersträcka som rekommenderas är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år.
Dammiga områden och/eller tung användning av bilen (kallt klimat, stadskörning, långa körningar med lägsta varvtal): maximal kilometersträcka som
rekommenderas är 60 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart fjärde år.
(4) Om man tankar bilen med bränsle som håller en lägre kvalitet än vad den europeiska förordningen anger, rekommenderar vi att man byter detta filter var
20 000:e km
(5) Om du använder bilen i dammiga områden, ska du byta filter var 20 000:e km.
140
UNDERHÅLL OCH SKÖTSEL

Mil i hundratal 20 40 60 80 100 120 140 160 180 200
År 12345678910
Byte av bromsvätska(6)
Byta filter i passagerarutrymmet (5) (O) (●)
(6) Oavsett körsträcka ska bromsvätskan bytas ut minst vartannat år.
(5) Om du använder bilen i dammiga områden, ska du byta filter var 20 000:e km.
(O) Rekommenderade ingrepp.
(●) Obligatoriska ingrepp.
141

LADDA BATTERIET
157) 158)
NOTERING Innan du kopplar ifrån
eltillförseln till batteriet och sedan
återansluter den, vänta minst en minut
från att du har ställt tändningsnyckeln
på STOP och stängt dörren på
förarsidan.
OBSERVERA! Vi rekommenderar
långsam laddning på låg strömstyrka
under ungefär 24 timmar. En laddning
under alltför lång tid kan skada
batteriet.
OBSERVERA! Det är viktigt att kablarna
i elsystemet återansluts riktigt till
batteriet, dvs. pluskabeln (+) till
plusklämman och minuskabeln (–) till
minusklämman. Batteriklämmorna
är markerade med symbolerna
för plusklämma (+) och minusklämma
(–) och detta indikeras på batterikåpan.
Kabelklämmorna ska dessutom vara
fria från korrosion.OBSERVERA! Om man använder en
batteriladdare av "snabbt" typ, med
batteriet installerat i bilen, ska du
koppla ifrån båda batterikablarna i bilen
innan du återansluter batteriladdaren.
Använd inte en snabbladdare till
batteriet för att tillhandahålla
startströmmen.
NOTERING Beskrivningen av batteriets
laddningsprocedur ges endast i
upplysningssyfte. För att utföra detta
arbete, rekommenderar vi att du
kontaktar Fiats servicenät.
VERSIONER UTAN
START&STOP-SYSTEM
(berörda versioner och marknader)
Gör så här för att ladda batteriet:
koppla ifrån klämman från batteriets
minuspol;
koppla batteriladdarens kablar till
batteriets poler. Respektera polariteten;
sätt på batteriladdaren;
efter att ha laddat batteriet, ska du
stänga av apparaten innan du lossar
den från batteriet;
koppla klämman till batteriets
minuspol.VERSIONER MED
START&STOP-SYSTEM
(berörda versioner och marknader)
Gör så här för att ladda batteriet:
koppla ifrån kontaktdonet A bild 128
(genom att trycka på knapp B) från
sensor C som bevakar batteritillståndet.
Den har installerats på batteriets
minuspol D.
Anslut apparatens pluskabel till
batteriets pluspol E och minuskabeln till
klämman på sensor D.
sätt på batteriladdaren. Efter
laddningen, stänger du av apparaten.
När du har kopplat ifrån laddaren,
ska du åter ansluta kontaktdon A
till sensor C.
142
