2018 FIAT PANDA Drift- och underhållshandbok (in Swedish)

Grupp 3

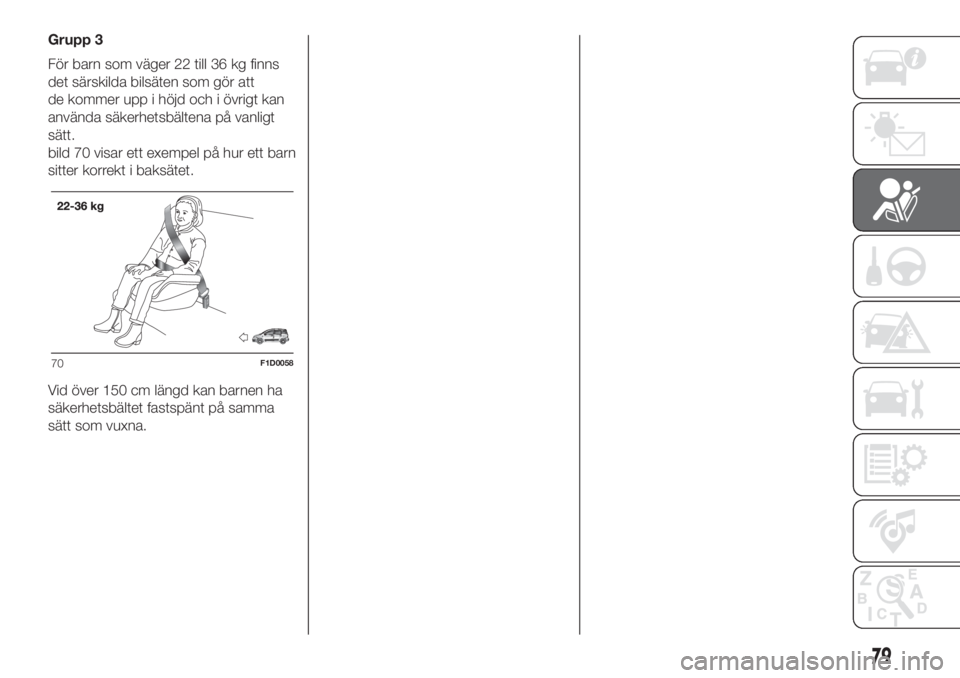

För barn som väger 22 till 36 kg finns
det särskilda bilsäten som gör att
de kommer upp i höjd och i övrigt kan
använda säkerhetsbältena på vanligt
sätt.
bild 70 visar ett exempel på hur ett barn
sitter korrekt i baksätet.
Vid över 150 cm längd kan barnen ha
säkerhetsbältet fastspänt på samma
sätt som vuxna.
70F1D0058
79

PASSAGERARSÄTENAS LÄMPLIGHET VID ANVÄNDNING AV BILBARNSTOLAR TYP
UNIVERSAL
Fordonet uppfyller kraven i det nya europeiska direktivet 2000/3/EG, som bestämmer vilka bilbarnstolar som kan monteras på
fordonets olika sittplatser enligt följande tabell:
Viktgrupp ViktområdePassagerarsätet fram (*)Passagerare bak i
mitten (berörda
versioner och
marknader)Passagerare bak
på sidorna
Aktiv airbag Deaktiverad airbag
Grupp 0 till 10 kgXUXU
Grupp 0+ till 13 kgXUXU
Grupp 1 9 - 18 kgXUXU
Grupp 2 15 - 25 kgUU X U
Grupp 3 22 - 36 kgUU X U
X= Sittplats som inte lämpar sig för barn i denna viktklass.
U= Lämplig för fasthållningsanordningar inom kategorin "Universal" enligt den EU-förordningen EEG-R44 för angivna grupper.
(*) VIKTIGT: Installera ALDRIG bakåtvända bilbarnstolar på framsätet om det finns en aktiv airbag installerad. Om du vill
installera en bakåtvänd bilbarnstol i framsätet, måste du inaktivera airbagen på den sidan (se beskrivningen i avsnittet "Extra
skyddssystem (SRS) – Airbag").
80
SÄKERHET

INSTALLATION AV EN
ISOFIX-BILBARNSTOL
95) 96) 97) 98)
Ytterplatserna i baksätet i bilen är
försedda med ISOFIX-fästen, en
europeisk standard för att man snabbt,
lätt och säkert ska kunna montera en
bilbarnstol.
ISOFIX-systemet gör att du kan
montera ISOFIX-systemen för
kvarhållning av barn, utan att använda
bilens säkerhetsbälten, utan genom
att direkt fästa bilbarnstolen med de tre
förankringarna som finns i bilen. Det
går att utföra en blandad montering av
traditionella bilbarnstolar och
Isofix-bilbarnstolar på lika platser i
samma bil.
För att installera en ISOFIX-bilbarnstol,
ska du fästa den bilbarnstolen vid de
två förankringsanordningarna av metall
A bild 71 som sitter i kontaktpunkten
med ryggstödet. Fäst sedan det övre
bältet (tillgängligt tillsammans med
bilbarnstolen) vid den särskilda
fästanordningen B bild 72 som sitter
bakom ryggstödets undre del.
Som ett exempel visas på en bilbarnstol
av typ ISOFIX Universal som täcker
viktgrupp 1 i bild 73.OBSERVERA! bild 73 är endast
indikativ för monteringen. Montera
bilbarnstolen enligt instruktionerna som
obligatoriskt ingår med den.
OBSERVERA! Om bilen har varit med
om en större olycka, ska du byta ut
både bilbarnstolen och ISOFIX-fästena.
71F1D0060
72F1D006173F1D0059
81

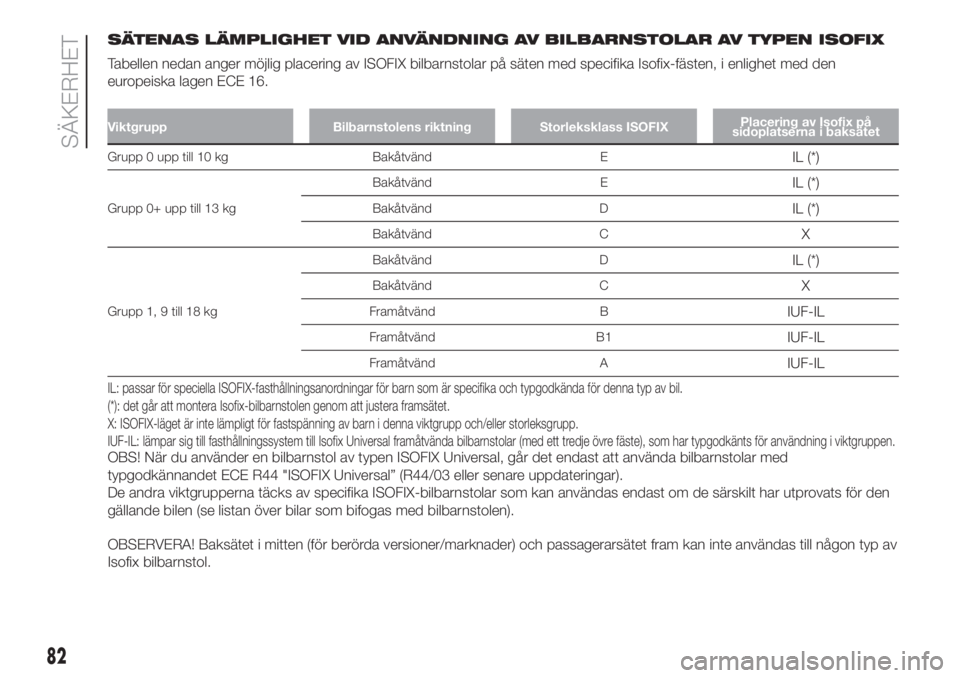

SÄTENAS LÄMPLIGHET VID ANVÄNDNING AV BILBARNSTOLAR AV TYPEN ISOFIX
Tabellen nedan anger möjlig placering av ISOFIX bilbarnstolar på säten med specifika Isofix-fästen, i enlighet med den
europeiska lagen ECE 16.
Viktgrupp Bilbarnstolens riktning Storleksklass ISOFIXPlacering av Isofix på
sidoplatserna i baksätet
Grupp 0 upp till 10 kg Bakåtvänd EIL (*)
Grupp 0+ upp till 13 kgBakåtvänd E
IL (*)
Bakåtvänd DIL (*)
Bakåtvänd CX
Grupp 1, 9 till 18 kgBakåtvänd D
IL (*)
Bakåtvänd CX
Framåtvänd BIUF-IL
Framåtvänd B1IUF-IL
Framåtvänd AIUF-IL
IL: passar för speciella ISOFIX-fasthållningsanordningar för barn som är specifika och typgodkända för denna typ av bil.
(*): det går att montera Isofix-bilbarnstolen genom att justera framsätet.
X: ISOFIX-läget är inte lämpligt för fastspänning av barn i denna viktgrupp och/eller storleksgrupp.
IUF-IL: lämpar sig till fasthållningssystem till Isofix Universal framåtvända bilbarnstolar (med ett tredje övre fäste), som har typgodkänts för användning i viktgruppen.
OBS! När du använder en bilbarnstol av typen ISOFIX Universal, går det endast att använda bilbarnstolar med
typgodkännandet ECE R44 "ISOFIX Universal” (R44/03 eller senare uppdateringar).
De andra viktgrupperna täcks av specifika ISOFIX-bilbarnstolar som kan användas endast om de särskilt har utprovats för den
gällande bilen (se listan över bilar som bifogas med bilbarnstolen).
OBSERVERA! Baksätet i mitten (för berörda versioner/marknader) och passagerarsätet fram kan inte användas till någon typ av
Isofix bilbarnstol.
82
SÄKERHET

BILBARNSTOLAR SOM FCA REKOMMENDERAR FÖR DIN PANDA
Lineaccessori MOPAR
®föreslår ett komplett sortiment med bilbarnstolar som spänns fast med trepunktsbältet eller genom
ISOFIX-fästanordningarna.
Viktgrupp Bilbarnstol Typ av bilbarnstol Installation av bilbarnstolen
Grupp 0+: från
födseln upp till 13
kg
Britax Baby Safe plus
Typgodkännandenummer: E1
04301146
Fiats beställningsnummer:
71806415
Bilbarnstol Universal/ISOFIX.
Om du installerar bilbarnstolen
bakåtvänd genom att endast använda
bilens säkerhetsbälten, eller den
särskilda ISOFIX-fästen (som köps
separat) samt bilens ISOFIX-fästen.
Den ska installeras på de yttre
sittplatserna i baksätet. ++
Britax Baby Safe ISOFIX-bas
Fiats beställningsnummer:
71806416
83

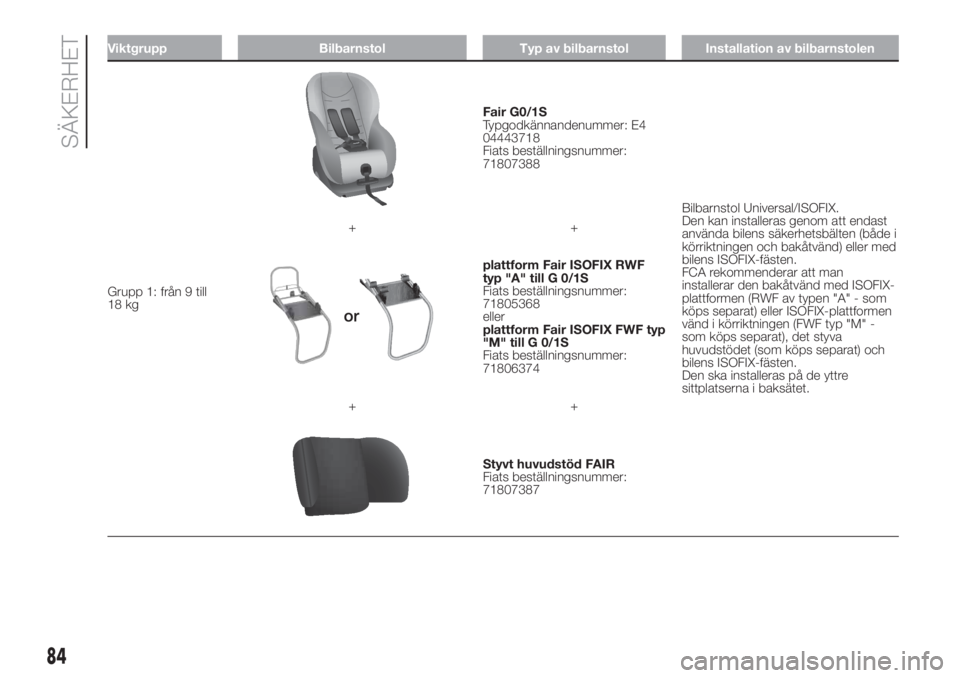

Viktgrupp Bilbarnstol Typ av bilbarnstol Installation av bilbarnstolen
Grupp 1: från 9 till
18 kg
Fair G0/1S
Typgodkännandenummer: E4
04443718
Fiats beställningsnummer:
71807388
Bilbarnstol Universal/ISOFIX.
Den kan installeras genom att endast
använda bilens säkerhetsbälten (både i
körriktningen och bakåtvänd) eller med
bilens ISOFIX-fästen.
FCA rekommenderar att man
installerar den bakåtvänd med ISOFIX-
plattformen (RWF av typen "A" - som
köps separat) eller ISOFIX-plattformen
vänd i körriktningen (FWF typ "M" -
som köps separat), det styva
huvudstödet (som köps separat) och
bilens ISOFIX-fästen.
Den ska installeras på de yttre
sittplatserna i baksätet. ++
plattform Fair ISOFIX RWF
typ "A" till G 0/1S
Fiats beställningsnummer:
71805368
eller
plattform Fair ISOFIX FWF typ
"M" till G 0/1S
Fiats beställningsnummer:
71806374
++
Styvt huvudstöd FAIR
Fiats beställningsnummer:
71807387
84
SÄKERHET

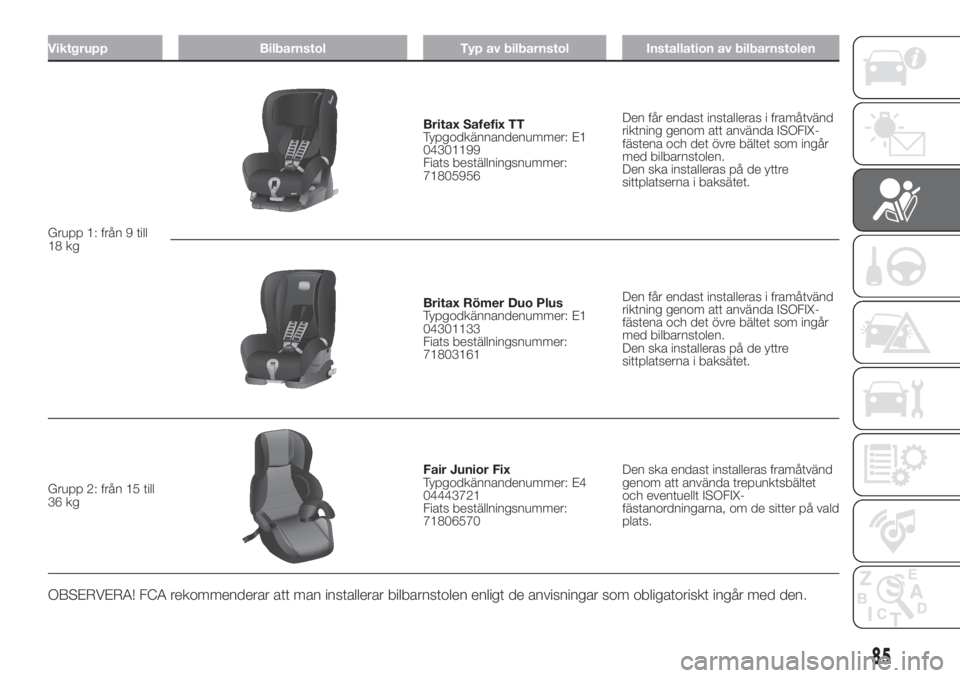

Viktgrupp Bilbarnstol Typ av bilbarnstol Installation av bilbarnstolen
Grupp 1: från 9 till
18 kg
Britax Safefix TT
Typgodkännandenummer: E1
04301199
Fiats beställningsnummer:
71805956Den får endast installeras i framåtvänd
riktning genom att använda ISOFIX-
fästena och det övre bältet som ingår
med bilbarnstolen.
Den ska installeras på de yttre
sittplatserna i baksätet.
Britax Römer Duo Plus
Typgodkännandenummer: E1
04301133
Fiats beställningsnummer:
71803161Den får endast installeras i framåtvänd
riktning genom att använda ISOFIX-
fästena och det övre bältet som ingår
med bilbarnstolen.
Den ska installeras på de yttre
sittplatserna i baksätet.
Grupp 2: från 15 till
36 kg
Fair Junior Fix
Typgodkännandenummer: E4
04443721
Fiats beställningsnummer:
71806570Den ska endast installeras framåtvänd
genom att använda trepunktsbältet
och eventuellt ISOFIX-
fästanordningarna, om de sitter på vald
plats.
OBSERVERA! FCA rekommenderar att man installerar bilbarnstolen enligt de anvisningar som obligatoriskt ingår med den.
85

Huvudvarningar att respektera för
att barn ska kunna färdas säkert
Installera bilbarnstolarna i baksätet
eftersom detta anses vara den mest
skyddade platsen vid en eventuell
krock.
Låt barnet sitta i bakåtvänd
bilbarnstol så länge som möjligt, helst
tills barnet är 3-4 år gammalt.
Om du sätter en bakåtvänd
bilbarnstol i baksätet, rekommenderar
vi dig att du placerar den så långt
fram som möjligt, kompatibelt med
framsätets läge.
Vid inaktivering av den främre
airbagen på passagerarsidan,
kontrollera alltid att den inaktiverats
genom att varningslampan
, som
sitter mitt på panelen, tänds med fast
sken.
Följ noga anvisningarna som
medföljer bilbarnstolen. Förvara
instruktionerna tillsammans med denna
handbok och övriga dokument i bilen.
Använd inte begagnade bilbarnstolar
utan instruktionsbok.
Varje fasthållningsanordning ska
endast användas för en plats.
Transportera aldrig två barn samtidigt.
Kontrollera alltid att säkerhetsbältena
inte trycker mot barnets hals.
Kontrollera alltid att säkerhetsbältena
är ordentligt fastspända genom att dra
i dem.
Under körningen ska du se till att
barnet inte kan sätta sig i onormala
positioner eller lossa säkerhetsbältena.
Låt aldrig barnet sätta
säkerhetsbältets diagonala del under
armarna eller bakom ryggen.
Kör aldrig barn eller nyfödda i
famnen på någon. Ingen är kapabel att
hålla tillbaka dem vid en krock.
Om bilen varit inblandad i en
bilolycka av en medelhög till hög
allvarlighetsgrad, ska du låta byta ut
bilbarnstolen mot en ny. Låt också byta
ut Isofix-fästena eller säkerhetsbältet
som bilstolen var fastsatt med,
beroende på den typ av bilbarnstol som
har installerats.
Innan du installerar en bilbarnstol i
vilken grupp som helst, på ytterplatsen i
baksätet, vänd i körriktningen, måste
du ta bort huvudstödet på baksätet
som bilbarnstolen ska installeras på.
Annars, ska du innan du installerar en
bältesstol (utan ryggstöd), måste du
först försäkra dig om att huvudstödet i
baksätet där du avser att installera
bilbarnstolen är korrekt monterat.
VARNING
88)ALLVARLIG FARA! Om det finns en
aktiverad airbag fram på passagerarsidan,
ska du inte sätta en bakåtvänd bilbarnstol
i framsätet. När airbagen aktiveras vid
en krock kan den orsaka livshotande
skador för barnet oavsett hur allvarlig
krocken är. Det rekommenderas att alltid
transportera barnen i baksätet eftersom
detta anses vara den mest skyddade
platsen vid krock.
89)Skyldigheten att inaktivera airbagen om
man installerar en bakåtvänd bilbarnstol
anges med en lämplig symbol på etiketten
som sitter på solskyddet. Följ alltid till
anvisningarna på solskyddet på
passagerarsidan (se beskrivningen i
avsnittet "System för extraskydd (SRS) -
Airbag").
90)Om det är nödvändigt att transportera
ett barn i framsätet på passagerarsidan i en
bakåtvänd bilbarnstol, måste airbagarna
fram och på sidan (Side bag) in aktiveras
genom att använda displayens huvudmeny
och kontrollera att inaktiveringen verkligen
sker genom att lysdioden
som sitter
mitt på instrumentpanelen stängs av.
Utöver detta ska passagerarsätet skjutas
bak till det mest tillbakadragna läget för att
undvika sammanstötning mellan bilbarnstol
och instrumentpanel.
91)Flytta inte fram- eller baksätet om det
sitter ett barn på det eller om barnet sitter
på sätet i bilbarnstolen.
86
