2018 FIAT PANDA Drift- och underhållshandbok (in Swedish)

Lampor Typ Effekt
Halvljus/helljus H4 55 W
Positionsljus fram/Varselljus (D.R.L.) P 21/5 W 21W
Positionsljus bak P 21/5 W 5 W
Körriktningsvisare fram PY21W 21W
Körriktningsvisare på sidorna W5W 5 W
Körriktningsvisare bak PY21W 21W
Stoppljus P 21/5 W 21W
Tredje stoppljus LED -
Dimstrålkastare H11 55 W
Backljus W16W 16W
Dimbakljus W16W 16W
Nummerplåt C5W 5 W
111

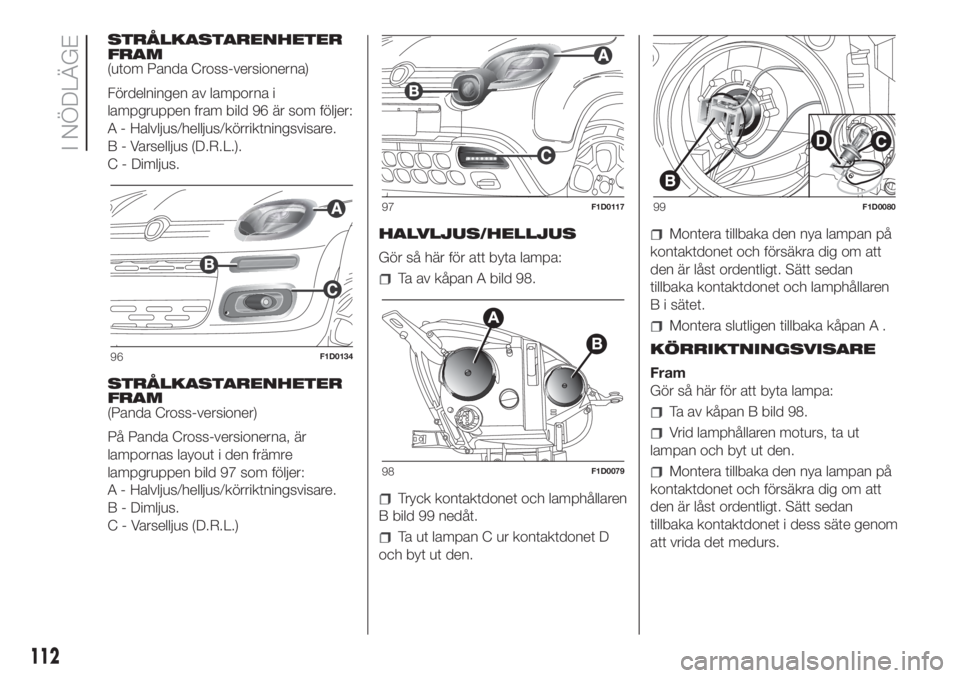

STRÅLKASTARENHETER
FRAM
(utom Panda Cross-versionerna)
Fördelningen av lamporna i
lampgruppen fram bild 96 är som följer:
A - Halvljus/helljus/körriktningsvisare.
B - Varselljus (D.R.L.).
C - Dimljus.
STRÅLKASTARENHETER
FRAM
(Panda Cross-versioner)
På Panda Cross-versionerna, är
lampornas layout i den främre
lampgruppen bild 97 som följer:
A - Halvljus/helljus/körriktningsvisare.
B - Dimljus.
C - Varselljus (D.R.L.)HALVLJUS/HELLJUS
Gör så här för att byta lampa:
Ta av kåpan A bild 98.
Tryck kontaktdonet och lamphållaren
B bild 99 nedåt.
Ta ut lampan C ur kontaktdonet D
och byt ut den.
Montera tillbaka den nya lampan på
kontaktdonet och försäkra dig om att
den är låst ordentligt. Sätt sedan
tillbaka kontaktdonet och lamphållaren
B i sätet.
Montera slutligen tillbaka kåpan A .
KÖRRIKTNINGSVISARE
Fram
Gör så här för att byta lampa:
Ta av kåpan B bild 98.
Vrid lamphållaren moturs, ta ut
lampan och byt ut den.
Montera tillbaka den nya lampan på
kontaktdonet och försäkra dig om att
den är låst ordentligt. Sätt sedan
tillbaka kontaktdonet i dess säte genom
att vrida det medurs.
96F1D0134
97F1D0117
98F1D0079
99F1D0080
112

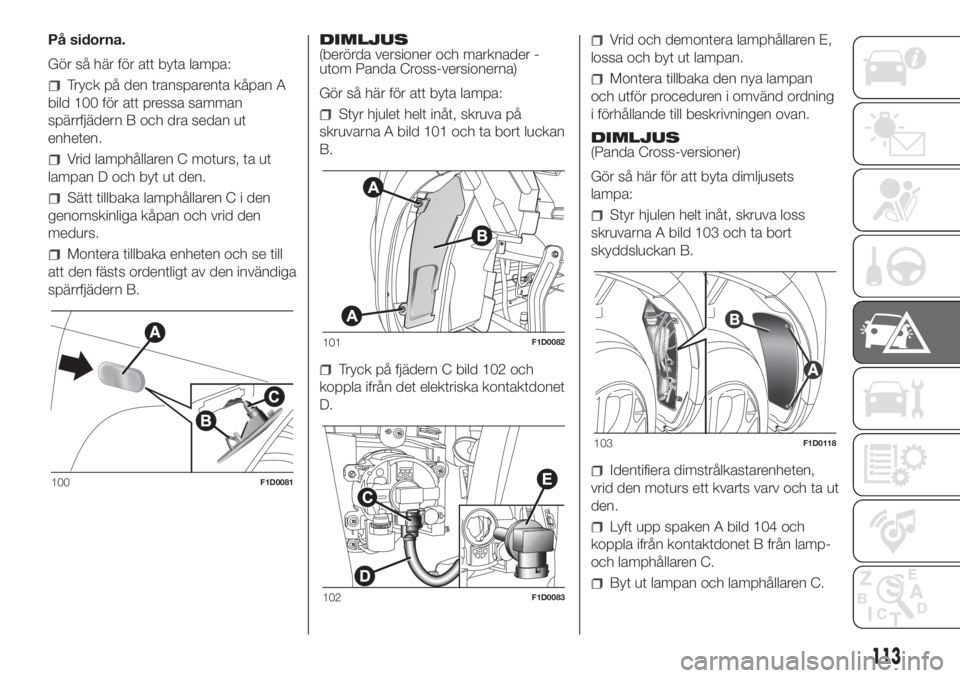

I NÖDLÄGE

På sidorna.
Gör så här för att byta lampa:
Tryck på den transparenta kåpan A
bild 100 för att pressa samman
spärrfjädern B och dra sedan ut
enheten.
Vrid lamphållaren C moturs, ta ut
lampan D och byt ut den.
Sätt tillbaka lamphållarenCiden
genomskinliga kåpan och vrid den
medurs.
Montera tillbaka enheten och se till
att den fästs ordentligt av den invändiga
spärrfjädern B.DIMLJUS
(berörda versioner och marknader -
utom Panda Cross-versionerna)
Gör så här för att byta lampa:
Styr hjulet helt inåt, skruva på
skruvarna A bild 101 och ta bort luckan
B.
Tryck på fjädern C bild 102 och
koppla ifrån det elektriska kontaktdonet
D.
Vrid och demontera lamphållaren E,
lossa och byt ut lampan.
Montera tillbaka den nya lampan
och utför proceduren i omvänd ordning
i förhållande till beskrivningen ovan.
DIMLJUS
(Panda Cross-versioner)
Gör så här för att byta dimljusets
lampa:
Styr hjulen helt inåt, skruva loss
skruvarna A bild 103 och ta bort
skyddsluckan B.
Identifiera dimstrålkastarenheten,
vrid den moturs ett kvarts varv och ta ut
den.
Lyft upp spaken A bild 104 och
koppla ifrån kontaktdonet B från lamp-
och lamphållaren C.
Byt ut lampan och lamphållaren C.
100F1D0081
101F1D0082
102F1D0083
103F1D0118
113

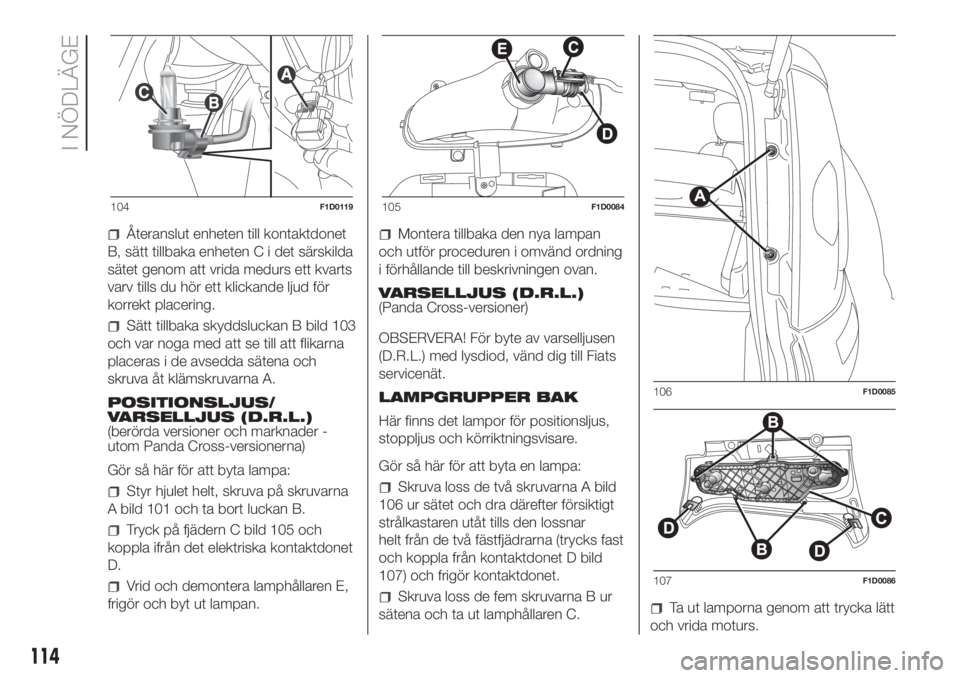

Återanslut enheten till kontaktdonet
B, sätt tillbaka enheten C i det särskilda
sätet genom att vrida medurs ett kvarts
varv tills du hör ett klickande ljud för
korrekt placering.
Sätt tillbaka skyddsluckan B bild 103
och var noga med att se till att flikarna
placeras i de avsedda sätena och
skruva åt klämskruvarna A.
POSITIONSLJUS/
VARSELLJUS (D.R.L.)
(berörda versioner och marknader -
utom Panda Cross-versionerna)
Gör så här för att byta lampa:
Styr hjulet helt, skruva på skruvarna
A bild 101 och ta bort luckan B.
Tryck på fjädern C bild 105 och
koppla ifrån det elektriska kontaktdonet
D.
Vrid och demontera lamphållaren E,
frigör och byt ut lampan.
Montera tillbaka den nya lampan
och utför proceduren i omvänd ordning
i förhållande till beskrivningen ovan.
VARSELLJUS (D.R.L.)
(Panda Cross-versioner)
OBSERVERA! För byte av varselljusen
(D.R.L.) med lysdiod, vänd dig till Fiats
servicenät.
LAMPGRUPPER BAK
Här finns det lampor för positionsljus,
stoppljus och körriktningsvisare.
Gör så här för att byta en lampa:
Skruva loss de två skruvarna A bild
106 ur sätet och dra därefter försiktigt
strålkastaren utåt tills den lossnar
helt från de två fästfjädrarna (trycks fast
och koppla från kontaktdonet D bild
107) och frigör kontaktdonet.
Skruva loss de fem skruvarna B ur
sätena och ta ut lamphållaren C.Ta ut lamporna genom att trycka lätt
och vrida moturs.
104F1D0119105F1D0084
106F1D0085
107F1D0086
114
I NÖDLÄGE

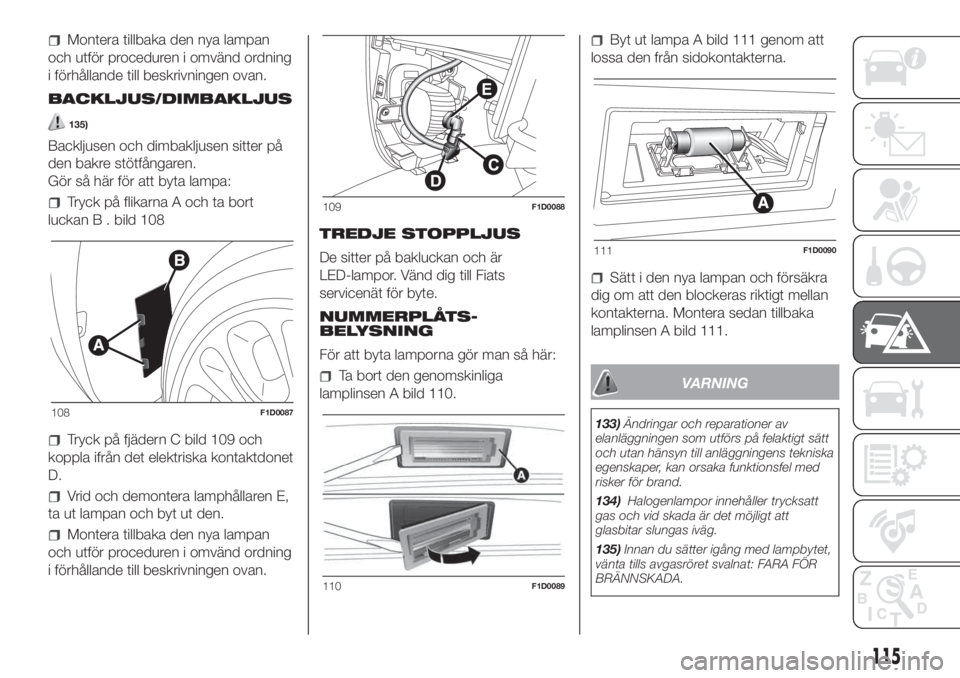

Montera tillbaka den nya lampan
och utför proceduren i omvänd ordning
i förhållande till beskrivningen ovan.
BACKLJUS/DIMBAKLJUS
135)
Backljusen och dimbakljusen sitter på
den bakre stötfångaren.
Gör så här för att byta lampa:
Tryck på flikarna A och ta bort
luckan B . bild 108
Tryck på fjädern C bild 109 och
koppla ifrån det elektriska kontaktdonet
D.
Vrid och demontera lamphållaren E,
ta ut lampan och byt ut den.
Montera tillbaka den nya lampan
och utför proceduren i omvänd ordning
i förhållande till beskrivningen ovan.TREDJE STOPPLJUS
De sitter på bakluckan och är
LED-lampor. Vänd dig till Fiats
servicenät för byte.
NUMMERPLÅTS-
BELYSNING
För att byta lamporna gör man så här:
Ta bort den genomskinliga
lamplinsen A bild 110.
Byt ut lampa A bild 111 genom att
lossa den från sidokontakterna.
Sätt i den nya lampan och försäkra
dig om att den blockeras riktigt mellan
kontakterna. Montera sedan tillbaka
lamplinsen A bild 111.
VARNING
133)Ändringar och reparationer av
elanläggningen som utförs på felaktigt sätt
och utan hänsyn till anläggningens tekniska
egenskaper, kan orsaka funktionsfel med
risker för brand.
134)Halogenlampor innehåller trycksatt
gas och vid skada är det möjligt att
glasbitar slungas iväg.
135)Innan du sätter igång med lampbytet,
vänta tills avgasröret svalnat: FARA FÖR
BRÄNNSKADA.108F1D0087
109F1D0088
110F1D0089
111F1D0090
115

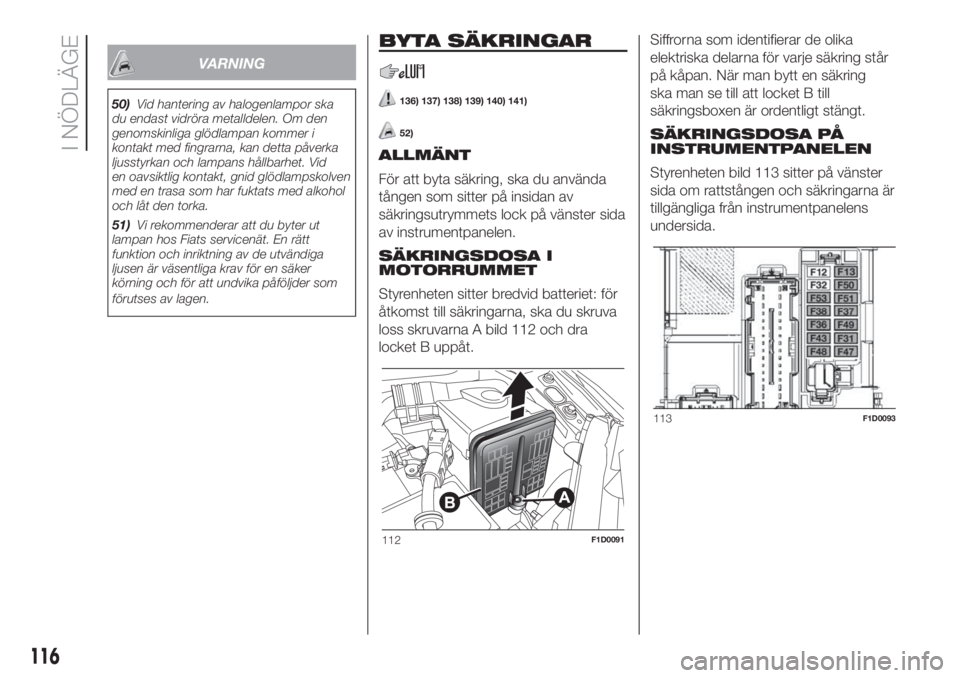

VARNING
50)Vid hantering av halogenlampor ska
du endast vidröra metalldelen. Om den
genomskinliga glödlampan kommer i
kontakt med fingrarna, kan detta påverka
ljusstyrkan och lampans hållbarhet. Vid
en oavsiktlig kontakt, gnid glödlampskolven
med en trasa som har fuktats med alkohol
och låt den torka.
51)Vi rekommenderar att du byter ut
lampan hos Fiats servicenät. En rätt
funktion och inriktning av de utvändiga
ljusen är väsentliga krav för en säker
körning och för att undvika påföljder som
förutses av lagen.
BYTA SÄKRINGAR
136) 137) 138) 139) 140) 141)
52)
ALLMÄNT
För att byta säkring, ska du använda
tången som sitter på insidan av
säkringsutrymmets lock på vänster sida
av instrumentpanelen.
SÄKRINGSDOSA I
MOTORRUMMET
Styrenheten sitter bredvid batteriet: för
åtkomst till säkringarna, ska du skruva
loss skruvarna A bild 112 och dra
locket B uppåt.Siffrorna som identifierar de olika
elektriska delarna för varje säkring står
på kåpan. När man bytt en säkring
ska man se till att locket B till
säkringsboxen är ordentligt stängt.
SÄKRINGSDOSA PÅ
INSTRUMENTPANELEN
Styrenheten bild 113 sitter på vänster
sida om rattstången och säkringarna är
tillgängliga från instrumentpanelens
undersida.
112F1D0091
113F1D0093
116
I NÖDLÄGE

SÄKRINGSDOSA I MOTORRUMMET
bild 112
ANORDNINGAR SÄKRING AMPERE
Bodycomputer-nod F01 60
Passagerarutrymmets elfläkt F08 40
DimljusF09 15
Akustiskt larm F10 15
HelljusF14 15
Uppvärmd vindruta F15 70
Kompressor för klimatanläggning F19 7,5
Främre strömuttag (med eller utan cigarrettändare) F20 15
Bränslepump F21 15
BlowbyF30 5
+15
(*) BackljusF87 5
Avfrostning av speglar F88 7,5
Eluppvärmd bakruta F89 30
Sensor för batteriladdningsstatus F90 5
(*)+15 = pluspol som man låser med nyckel
117

SÄKRINGSDOSA PÅ INSTRUMENTPANELEN
bild 113
ANORDNINGAR SÄKRING AMPERE
+15(*) omställare för strålkastarnas positionF13 5
+15
(*) Reglage med lås med blockering under startfasenF31 5
+30
(**)F36 10
+15
(*) brytare på bromspedalen (NA)F37 7,5
Centrallås dörrar F38 20
Tvåvägspump till vindrutespolaren F43 20
Elektrisk fönsterhiss fram (förarsida) F47 20
Elektrisk fönsterhiss fram (passagerarsida) F48 20
+15
(*)F49 7,5
+15
(*)F50 7.5
+15
(*)F51 5
+30
(**)F53 7,5
(*)+15 = pluspol som man låser med nyckel
(**)+30 = pluspol mot batteriet (inte med lås)
118
I NÖDLÄGE
