2018 FIAT PANDA Drift- och underhållshandbok (in Swedish)

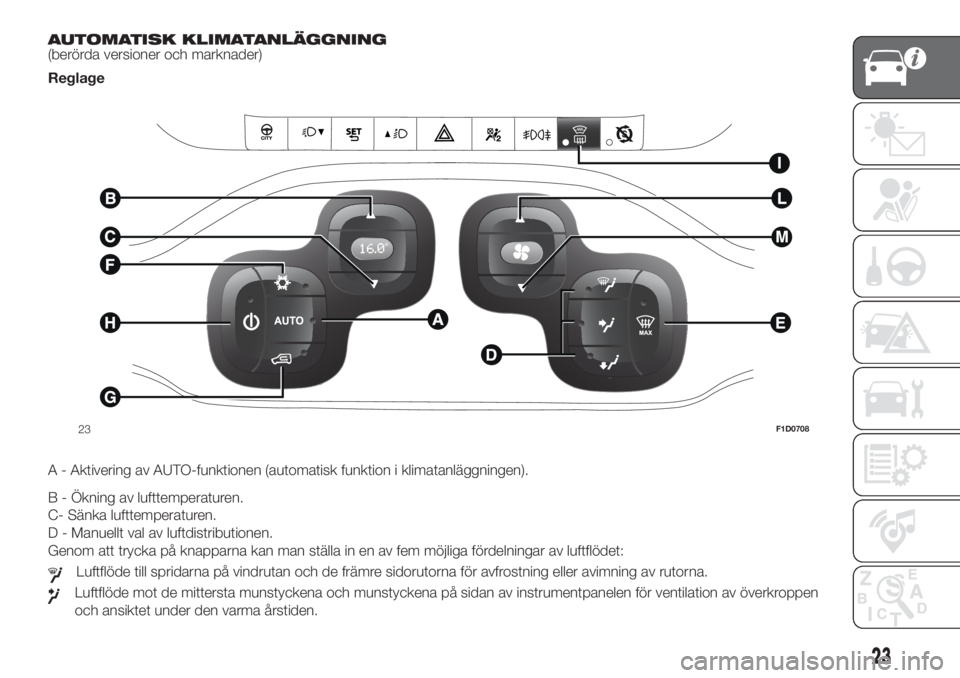

AUTOMATISK KLIMATANLÄGGNING
(berörda versioner och marknader)
Reglage
.
A - Aktivering av AUTO-funktionen (automatisk funktion i klimatanläggningen).
B - Ökning av lufttemperaturen.
C- Sänka lufttemperaturen.
D - Manuellt val av luftdistributionen.
Genom att trycka på knapparna kan man ställa in en av fem möjliga fördelningar av luftflödet:
Luftflöde till spridarna på vindrutan och de främre sidorutorna för avfrostning eller avimning av rutorna.
Luftflöde mot de mittersta munstyckena och munstyckena på sidan av instrumentpanelen för ventilation av överkroppen
och ansiktet under den varma årstiden.
23F1D0708
23

mot ventilerna i fotområdet. Eftersom värmen har en naturlig tendens att stiga uppåt, känns värmen omedelbart och
passagerarutrymmet värms upp på kortast möjliga tid.
+Uppdelning av luftöppningarna vid golvet (den varmaste luften) och munstyckena vid instrumentpanelen (svalaste
luften).
+Uppdelning av luftöppningarna vid golvet, vid vindrutan och de främre sidorutorna. Denna fördelning ger en bra
uppvärmning av passagerarutrymmet och motverkar imma på rutorna.
VARNING! Vid varma och fuktiga miljöförhållanden, kan användningen av kalluft på vindrutan leda till invändig kondensbildning
vilket kan begränsa sikten.
E - Aktivering/inaktivering av funktionen MAX-DEF (snabb avfrostning/avisning av de främre rutorna).
F - Aktivering/inaktivering av klimatanläggningens kompressor.
G - Aktivering/avaktivering av den invändiga luftcirkulationen.
H - Påsättning/avstängning av klimatanläggningen
I - Aktivering/inaktivering av den eluppvärmda bakrutan och (berörda versioner och marknader) de uppvärmda
ytterbackspeglarna och den uppvärmda vindrutan.
L/M - Ställa in fläkthastigheten.
Den automatiska klimatanläggningen hanterar funktionen Start&Stop (motorn är avstängd när bilens hastighet är noll) för att
garantera en lämplig och behaglig temperatur inuti bilen.
OBS! Vid extrema väderförhållanden bör man begränsa användningen av Start&Stop-funktionen för att undvika att
kompressorn hela tiden sätts på och stängs av, vilket kan leda till att rutorna snabbt immar igen och man känner en obehaglig
lukt i passagerarutrymmet.
.
VARNING
18)Med en låg utomhustemperatur råder vi dig att inte använda den invändiga luftcirkulationen, eftersom rutorna kan imma igen snabbt.
VARNING
2)Anläggningen använder kylvätska förenlig med bestämmelserna i länder som saluför bilen R134a eller R1234yf. Under laddningen ska du
endast använda den gas som anges på den särskilda skylten i motorrummet. Användning av andra kylmedel underminerar systemets
effektivitet och integritet. Även smörjmedlet som används till kompressorn är nära sammanbundet med typ av kylgas. Kontakta Fiats
servicenätverk.
24
LÄR KÄNNA DIN BIL

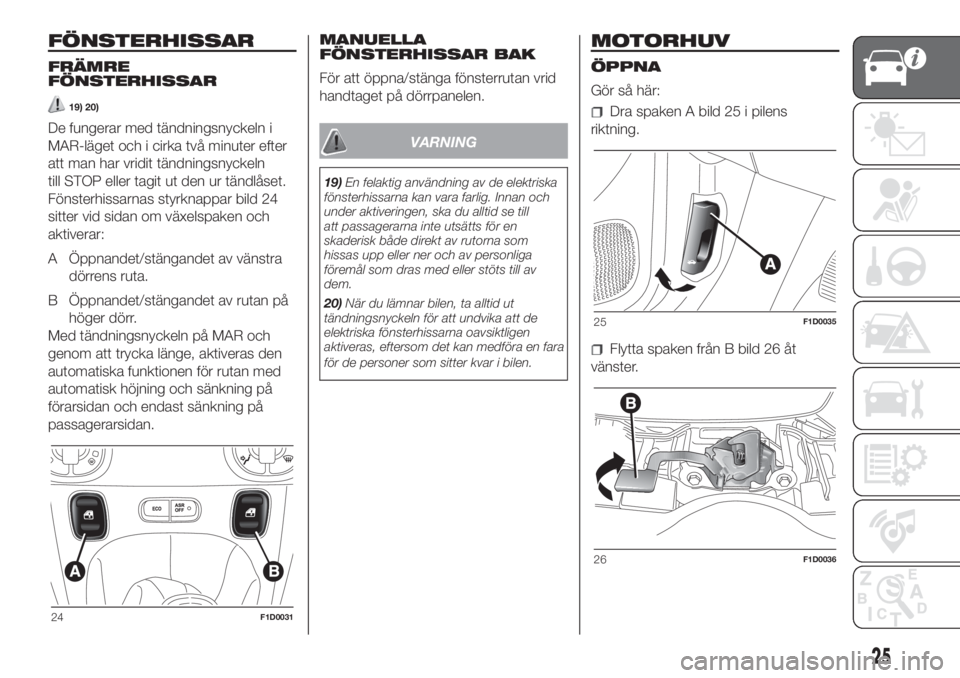

FÖNSTERHISSAR
FRÄMRE
FÖNSTERHISSAR
19) 20)
De fungerar med tändningsnyckeln i
MAR-läget och i cirka två minuter efter
att man har vridit tändningsnyckeln
till STOP eller tagit ut den ur tändlåset.
Fönsterhissarnas styrknappar bild 24
sitter vid sidan om växelspaken och
aktiverar:
A Öppnandet/stängandet av vänstra
dörrens ruta.
B Öppnandet/stängandet av rutan på
höger dörr.
Med tändningsnyckeln på MAR och
genom att trycka länge, aktiveras den
automatiska funktionen för rutan med
automatisk höjning och sänkning på
förarsidan och endast sänkning på
passagerarsidan.MANUELLA
FÖNSTERHISSAR BAK
För att öppna/stänga fönsterrutan vrid
handtaget på dörrpanelen.VARNING
19)En felaktig användning av de elektriska
fönsterhissarna kan vara farlig. Innan och
under aktiveringen, ska du alltid se till
att passagerarna inte utsätts för en
skaderisk både direkt av rutorna som
hissas upp eller ner och av personliga
föremål som dras med eller stöts till av
dem.
20)När du lämnar bilen, ta alltid ut
tändningsnyckeln för att undvika att de
elektriska fönsterhissarna oavsiktligen
aktiveras, eftersom det kan medföra en fara
för de personer som sitter kvar i bilen.
MOTORHUV
ÖPPNA
Gör så här:
Dra spaken A bild 25 i pilens
riktning.
Flytta spaken från B bild 26 åt
vänster.
24F1D0031
25F1D0035
26F1D0036
25

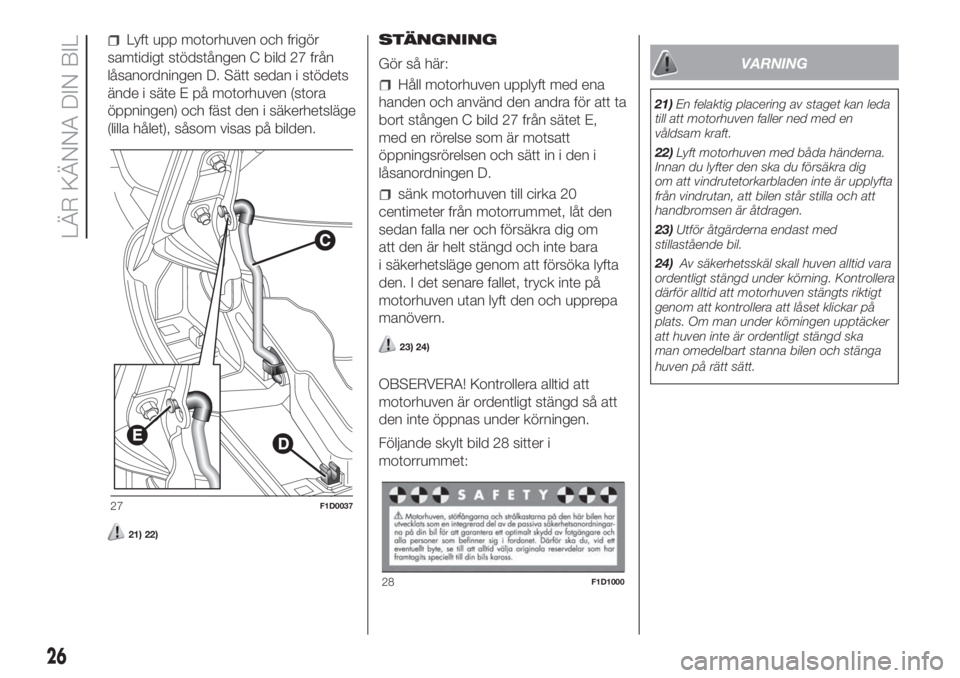

Lyft upp motorhuven och frigör
samtidigt stödstången C bild 27 från
låsanordningen D. Sätt sedan i stödets
ände i säte E på motorhuven (stora
öppningen) och fäst den i säkerhetsläge
(lilla hålet), såsom visas på bilden.
21) 22)
STÄNGNING
Gör så här:
Håll motorhuven upplyft med ena
handen och använd den andra för att ta
bort stången C bild 27 från sätet E,
med en rörelse som är motsatt
öppningsrörelsen och sätt in i den i
låsanordningen D.
sänk motorhuven till cirka 20
centimeter från motorrummet, låt den
sedan falla ner och försäkra dig om
att den är helt stängd och inte bara
i säkerhetsläge genom att försöka lyfta
den. I det senare fallet, tryck inte på
motorhuven utan lyft den och upprepa
manövern.
23) 24)
OBSERVERA! Kontrollera alltid att
motorhuven är ordentligt stängd så att
den inte öppnas under körningen.
Följande skylt bild 28 sitter i
motorrummet:
VARNING
21)En felaktig placering av staget kan leda
till att motorhuven faller ned med en
våldsam kraft.
22)Lyft motorhuven med båda händerna.
Innan du lyfter den ska du försäkra dig
om att vindrutetorkarbladen inte är upplyfta
från vindrutan, att bilen står stilla och att
handbromsen är åtdragen.
23)Utför åtgärderna endast med
stillastående bil.
24)Av säkerhetsskäl skall huven alltid vara
ordentligt stängd under körning. Kontrollera
därför alltid att motorhuven stängts riktigt
genom att kontrollera att låset klickar på
plats. Om man under körningen upptäcker
att huven inte är ordentligt stängd ska
man omedelbart stanna bilen och stänga
huven på rätt sätt.
27F1D0037
28F1D1000
26
LÄR KÄNNA DIN BIL

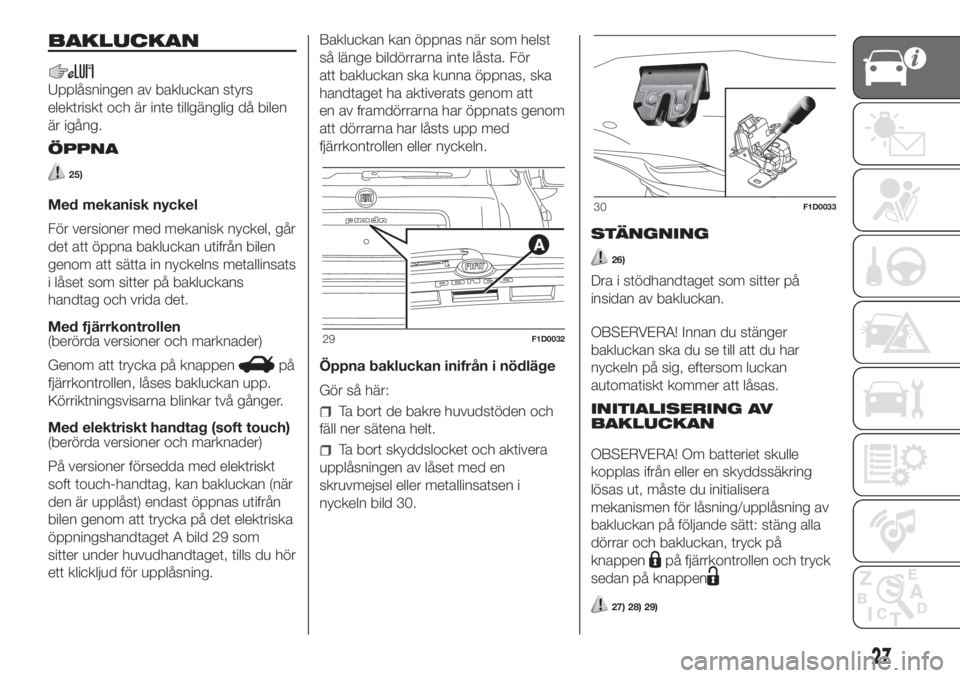

BAKLUCKAN
Upplåsningen av bakluckan styrs
elektriskt och är inte tillgänglig då bilen
är igång.
ÖPPNA
25)
Med mekanisk nyckel
För versioner med mekanisk nyckel, går
det att öppna bakluckan utifrån bilen
genom att sätta in nyckelns metallinsats
i låset som sitter på bakluckans
handtag och vrida det.
Med fjärrkontrollen
(berörda versioner och marknader)
Genom att trycka på knappen
på
fjärrkontrollen, låses bakluckan upp.
Körriktningsvisarna blinkar två gånger.
Med elektriskt handtag (soft touch)
(berörda versioner och marknader)
På versioner försedda med elektriskt
soft touch-handtag, kan bakluckan (när
den är upplåst) endast öppnas utifrån
bilen genom att trycka på det elektriska
öppningshandtaget A bild 29 som
sitter under huvudhandtaget, tills du hör
ett klickljud för upplåsning.Bakluckan kan öppnas när som helst
så länge bildörrarna inte låsta. För
att bakluckan ska kunna öppnas, ska
handtaget ha aktiverats genom att
en av framdörrarna har öppnats genom
att dörrarna har låsts upp med
fjärrkontrollen eller nyckeln.
Öppna bakluckan inifrån i nödläge
Gör så här:
Ta bort de bakre huvudstöden och
fäll ner sätena helt.
Ta bort skyddslocket och aktivera
upplåsningen av låset med en
skruvmejsel eller metallinsatsen i
nyckeln bild 30.STÄNGNING
26)
Dra i stödhandtaget som sitter på
insidan av bakluckan.
OBSERVERA! Innan du stänger
bakluckan ska du se till att du har
nyckeln på sig, eftersom luckan
automatiskt kommer att låsas.
INITIALISERING AV
BAKLUCKAN
OBSERVERA! Om batteriet skulle
kopplas ifrån eller en skyddssäkring
lösas ut, måste du initialisera
mekanismen för låsning/upplåsning av
bakluckan på följande sätt: stäng alla
dörrar och bakluckan, tryck på
knappen
på fjärrkontrollen och tryck
sedan på knappen
27) 28) 29)
29F1D0032
30F1D0033
27

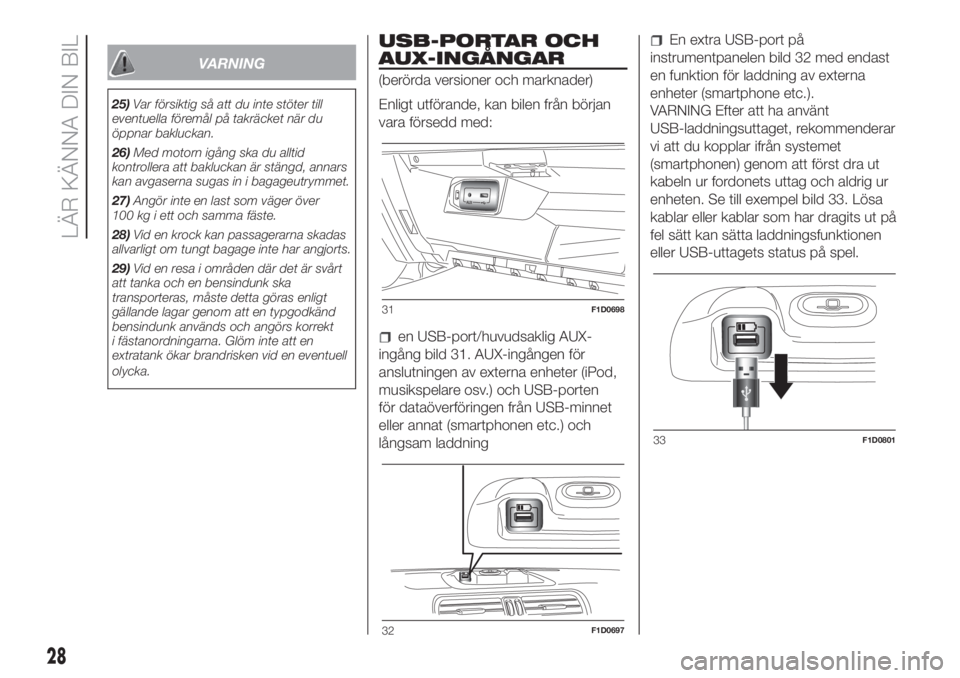

VARNING
25)Var försiktig så att du inte stöter till
eventuella föremål på takräcket när du
öppnar bakluckan.
26)Med motorn igång ska du alltid
kontrollera att bakluckan är stängd, annars
kan avgaserna sugas in i bagageutrymmet.
27)Angör inte en last som väger över
100 kg i ett och samma fäste.
28)Vid en krock kan passagerarna skadas
allvarligt om tungt bagage inte har angjorts.
29)Vid en resa i områden där det är svårt
att tanka och en bensindunk ska
transporteras, måste detta göras enligt
gällande lagar genom att en typgodkänd
bensindunk används och angörs korrekt
i fästanordningarna. Glöm inte att en
extratank ökar brandrisken vid en eventuell
olycka.
USB-PORTAR OCH
AUX-INGÅNGAR
(berörda versioner och marknader)
Enligt utförande, kan bilen från början
vara försedd med:
en USB-port/huvudsaklig AUX-
ingång bild 31. AUX-ingången för
anslutningen av externa enheter (iPod,
musikspelare osv.) och USB-porten
för dataöverföringen från USB-minnet
eller annat (smartphonen etc.) och
långsam laddning
En extra USB-port på
instrumentpanelen bild 32 med endast
en funktion för laddning av externa
enheter (smartphone etc.).
VARNING Efter att ha använt
USB-laddningsuttaget, rekommenderar
vi att du kopplar ifrån systemet
(smartphonen) genom att först dra ut
kabeln ur fordonets uttag och aldrig ur
enheten. Se till exempel bild 33. Lösa
kablar eller kablar som har dragits ut på
fel sätt kan sätta laddningsfunktionen
eller USB-uttagets status på spel.
31F1D0698
32F1D0697
33F1D0801
28
LÄR KÄNNA DIN BIL

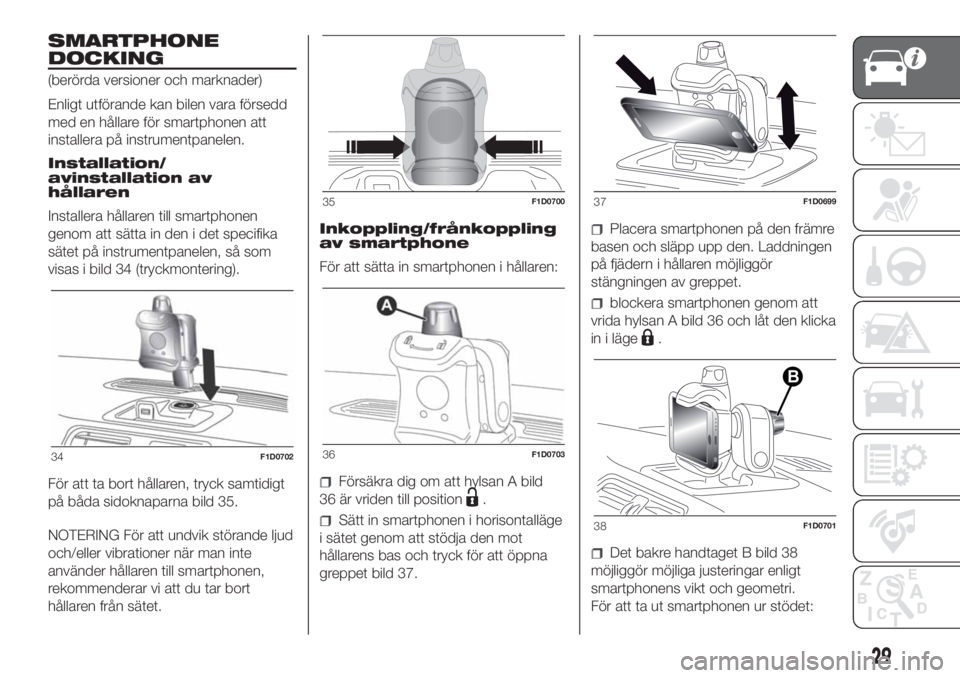

SMARTPHONE
DOCKING
(berörda versioner och marknader)
Enligt utförande kan bilen vara försedd
med en hållare för smartphonen att
installera på instrumentpanelen.
Installation/
avinstallation av
hållaren
Installera hållaren till smartphonen
genom att sätta in den i det specifika
sätet på instrumentpanelen, så som
visas i bild 34 (tryckmontering).
För att ta bort hållaren, tryck samtidigt
på båda sidoknaparna bild 35.
NOTERING För att undvik störande ljud
och/eller vibrationer när man inte
använder hållaren till smartphonen,
rekommenderar vi att du tar bort
hållaren från sätet.Inkoppling/frånkoppling
av smartphone
För att sätta in smartphonen i hållaren:
Försäkra dig om att hylsan A bild
36 är vriden till position
.
Sätt in smartphonen i horisontalläge
i sätet genom att stödja den mot
hållarens bas och tryck för att öppna
greppet bild 37.
Placera smartphonen på den främre
basen och släpp upp den. Laddningen
på fjädern i hållaren möjliggör
stängningen av greppet.
blockera smartphonen genom att
vrida hylsan A bild 36 och låt den klicka
in i läge
.
Det bakre handtaget B bild 38
möjliggör möjliga justeringar enligt
smartphonens vikt och geometri.
För att ta ut smartphonen ur stödet:
34F1D0702
35F1D0700
36F1D0703
37F1D0699
B
38F1D0701
29

vrid hylsan A bild 36 och låt den gå
till positionen
.
Ta smartphonen och tryck den
nedåt för att öppna greppet
ta ut smartphonen ur stödet och
frigör den. Laddningen på fjädern i
hållaren möjliggör stängningen av
greppet efter frånkopplingen.
7) 8) 9)
VARNING
7)När fordonet är i rörelse, ska
smartphonen användas i hållaren endast i
horisontalläge och utan lutning (se bild 37).
Alla andra positioner för hållaren tillåts
endast när bilen står stilla, endast för att
underlätta isättningen av smartphonen
i hållaren.
8)Maximala mått för smartphoner som får
användas är: 67 mm (bredd) och 11 mm
(djup).
9)Maximal vikt för en smartphone som kan
installeras är 180 gr.
UTFÖRANDE MED
LPG-SYSTEM
30) 31) 14)10) 11) 12) 13)
INLEDNING
LPG-versionen kännetecknas av två
bränsletillförselsystem: ett för bensin
och ett för LPG.
Trots att LPG-systemet har flera
säkerhetsanordningar, råder vi dig att
följa nedanstående procedur varje gång
som bilen ställs undan för en längre
tidsperiod eller förflyttas i nödtillstånd
på grund av fel eller olyckor:
Skruva loss fästanordningarna A bild
39 och ta därefter bort kåpan B.
Stäng LPG-kranen genom att vrida
hylsan C bild 40 medurs.
Sätt tillbaka kåpan och skruva fast
fästanordningarna.LPG-TANK
14)
Bilen är försedd med en tank A bild 41
(trycksatt) för ackumulering av
LPG-bränsle i flytande tillstånd. Tanken
är spiralformad och sitter i utrymmet
för reservhjulet och skyddas på lämpligt
vis.
39F1D0111
40F1D0112
41F1D0113
30
LÄR KÄNNA DIN BIL
