2018 FIAT PANDA Drift- och underhållshandbok (in Swedish)

LÄR KÄNNA DIN BIL
Här kan du börja lära dig detaljerna om
din nya bil.
Handboken du nu kommer att läsa
beskriver enkelt och lättfattligt hur bilen
är konstruerad och hur den fungerar.
Därför rekommenderar vi att du
konsulterar den medan du sitter
bekvämt i bilen för att direkt kunna
kontrollera det som beskrivs.INSTRUMENTPANEL ...................... 8
NYCKLAR ....................................... 9
TÄNDLÅS ........................................ 10
FIAT CODE-SYSTEMET .................. 10
DÖRRAR......................................... 11
SÄTEN ............................................ 12
NACKSTÖD .................................... 14
RATT ............................................... 15
BACKSPEGLAR .............................. 15
UTVÄNDIGA LJUS .......................... 16
INNERBELYSNING .......................... 18
RENGÖRA RUTORNA .................... 19
KLIMATANLÄGGNING .................... 21
FÖNSTERHISSAR ........................... 25
MOTORHUV ................................... 25
BAKLUCKAN .................................. 27
USB-PORTAR OCH
AUX-INGÅNGAR ............................. 28
SMARTPHONE DOCKING .............. 29
UTFÖRANDE MED LPG-SYSTEM... 30
UTFÖRANDE MED
METANGASSYSTEM (NATURAL
POWER).......................................... 33
7

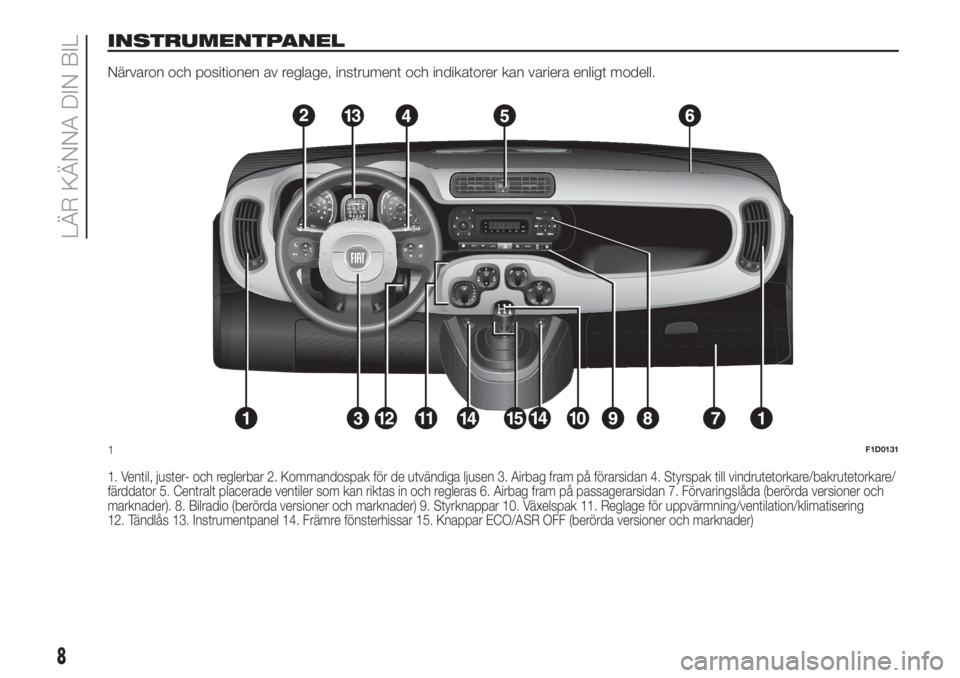

INSTRUMENTPANEL
Närvaron och positionen av reglage, instrument och indikatorer kan variera enligt modell.
1. Ventil, juster- och reglerbar 2. Kommandospak för de utvändiga ljusen 3. Airbag fram på förarsidan 4. Styrspak till vindrutetorkare/bakrutetorkare/
färddator 5. Centralt placerade ventiler som kan riktas in och regleras 6. Airbag fram på passagerarsidan 7. Förvaringslåda (berörda versioner och
marknader). 8. Bilradio (berörda versioner och marknader) 9. Styrknappar 10. Växelspak 11. Reglage för uppvärmning/ventilation/klimatisering
12. Tändlås 13. Instrumentpanel 14. Främre fönsterhissar 15. Knappar ECO/ASR OFF (berörda versioner och marknader)
1F1D0131
8
LÄR KÄNNA DIN BIL

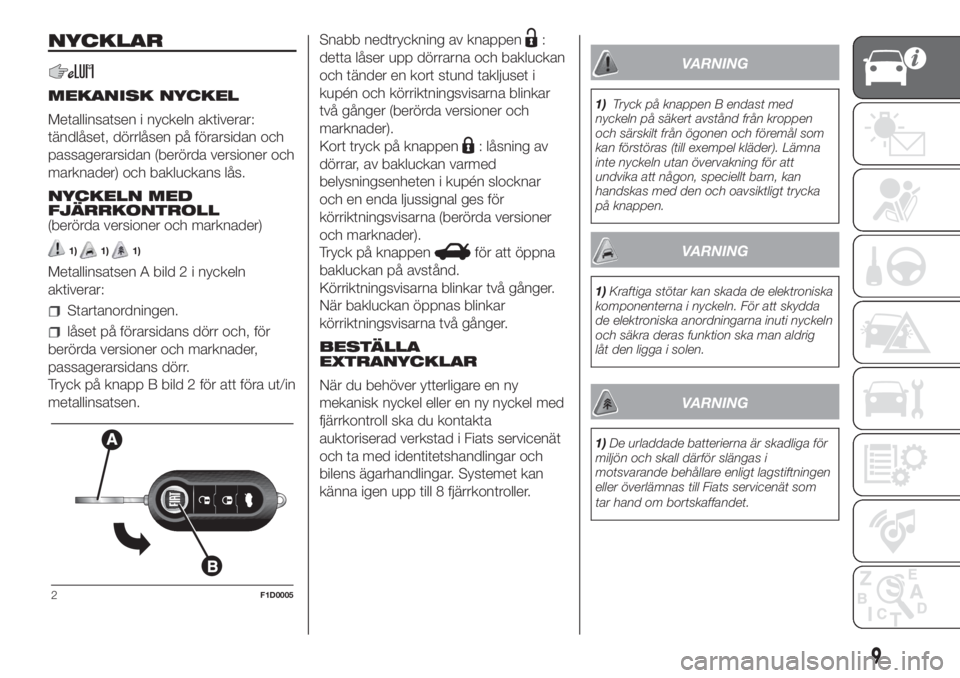

NYCKLAR
MEKANISK NYCKEL
Metallinsatsen i nyckeln aktiverar:
tändlåset, dörrlåsen på förarsidan och
passagerarsidan (berörda versioner och
marknader) och bakluckans lås.
NYCKELN MED
FJÄRRKONTROLL
(berörda versioner och marknader)
1)1)1)
Metallinsatsen A bild 2 i nyckeln
aktiverar:
Startanordningen.
låset på förarsidans dörr och, för
berörda versioner och marknader,
passagerarsidans dörr.
Tryck på knapp B bild 2 för att föra ut/in
metallinsatsen.Snabb nedtryckning av knappen
:
detta låser upp dörrarna och bakluckan
och tänder en kort stund takljuset i
kupén och körriktningsvisarna blinkar
två gånger (berörda versioner och
marknader).
Kort tryck på knappen
: låsning av
dörrar, av bakluckan varmed
belysningsenheten i kupén slocknar
och en enda ljussignal ges för
körriktningsvisarna (berörda versioner
och marknader).
Tryck på knappen
för att öppna
bakluckan på avstånd.
Körriktningsvisarna blinkar två gånger.
När bakluckan öppnas blinkar
körriktningsvisarna två gånger.
BESTÄLLA
EXTRANYCKLAR
När du behöver ytterligare en ny
mekanisk nyckel eller en ny nyckel med
fjärrkontroll ska du kontakta
auktoriserad verkstad i Fiats servicenät
och ta med identitetshandlingar och
bilens ägarhandlingar. Systemet kan
känna igen upp till 8 fjärrkontroller.
VARNING
1)Tryck på knappen B endast med
nyckeln på säkert avstånd från kroppen
och särskilt från ögonen och föremål som
kan förstöras (till exempel kläder). Lämna
inte nyckeln utan övervakning för att
undvika att någon, speciellt barn, kan
handskas med den och oavsiktligt trycka
på knappen.
VARNING
1)Kraftiga stötar kan skada de elektroniska
komponenterna i nyckeln. För att skydda
de elektroniska anordningarna inuti nyckeln
och säkra deras funktion ska man aldrig
låt den ligga i solen.
VARNING
1)De urladdade batterierna är skadliga för
miljön och skall därför slängas i
motsvarande behållare enligt lagstiftningen
eller överlämnas till Fiats servicenät som
tar hand om bortskaffandet.
2F1D0005
9

TÄNDLÅS
2) 3) 4) 5)
Nyckeln kan vridas till tre olika lägen
bild 3:
STOP: avstängd motor, startnyckeln
kan dras ur, rattlås. Vissa elektriska
anordningar (t ex. bilradio, centrallås,
larm osv.) kan fortsätta att fungera.
MAR: körläge. Alla elektriska
anordningar fungerar.
AVV: motorstart
Tändningsanordningen har en
säkerhetsanordning som gör att
nyckeln måste ställas på läget STOP
om motorn inte startar, innan en ny
startprocedur upprepas.RATTLÅS
Aktivering
Med tändlåset på STOP tar du ut
nyckeln och vrider på ratten tills den
låser sig.
Avstängning
Rucka lite på ratten och vrid
tändningsnyckeln till MAR-läget.VARNING
2)Om någon har manipulerat med
tändlåset (t ex. vid ett stöldförsök), ska du
låta Fiats servicenät kontrollera systemets
funktion innan du fortsätter att köra.
3)Ta alltid med startnyckeln när du stiger
ur fordonet för att undvika att någon
oavsiktligt använder reglagen. Kom ihåg att
dra åt handbromsen. Om bilen är
parkerad i en uppförsbacke, lägg i 1:ans
växel. Om bilen är parkerad i en
nedförsbacke, lägg i backväxeln. Lämna
aldrig kvar barn i fordonet utan tillsyn.
4)Alla slags åtgärder inom eftermarknad
som påverkar styrning eller rattstången
(t ex montering av stöldskydd) är absolut
förbjudna. Utöver att systemets prestanda
försämras och garantin förfaller, kan detta
orsaka allvarliga säkerhetsproblem och
bristande överensstämmelse med bilens
typgodkännande.
5)Ta aldrig ut tändningsnyckeln när
fordonet är i rörelse Ratten låser sig
automatiskt vid den första styrningen.
Samma sak gäller när fordonet bogseras.
FIAT
CODE-SYSTEMET
Detta är ett elektroniskt låssystem på
motorn som förbättrar bilens
stöldskydd. Det aktiveras automatiskt
när tändningsnyckeln tas ut ur
tändningslåset.
FUNKTION
Vid varje start, när startnyckeln vrids till
läget MAR, sänder Fiat CODE-
systemets styrenhet en
identifikationskod till motorstyrenheten
för att avaktivera blockeringen av
funktionerna.
Identifikationskoden sänds bara om Fiat
CODE-systemets styrenhet känner
igen koden som skickas ut av
tändningsnyckeln.
När du vrider startnyckeln till läget
STOP gör Fiat CODE-systemet så att
motorstyrenhetens funktioner
avaktiveras. Om koden inte identifieras
korrekt under starten tänds
varningslampan
på
instrumentpanelen. I så fall vrider man
nyckeln till STOP och därefter till MAR.
Om blockeringen kvarstår, försöker
man med någon annan av de nycklar
som medföljer bilen. Om motorn
fortfarande inte startar, kontakta Fiats
servicenät.
3F1D0006
10
LÄR KÄNNA DIN BIL

Om kontrollampantänds, betyder
det att systemet håller på att göra
en självdiagnos, t.ex. beroende på ett
spänningsfall. Om problemet kvarstår,

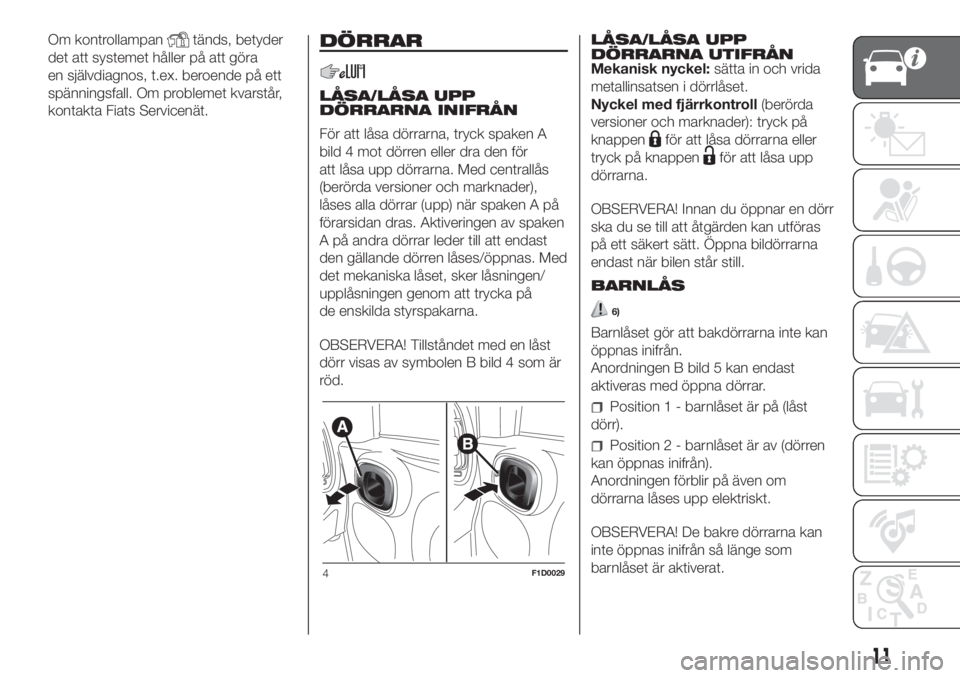

kontakta Fiats Servicenät.DÖRRAR
LÅSA/LÅSA UPP
DÖRRARNA INIFRÅN
För att låsa dörrarna, tryck spaken A
bild 4 mot dörren eller dra den för
att låsa upp dörrarna. Med centrallås
(berörda versioner och marknader),
låses alla dörrar (upp) när spaken A på
förarsidan dras. Aktiveringen av spaken
A på andra dörrar leder till att endast
den gällande dörren låses/öppnas. Med
det mekaniska låset, sker låsningen/
upplåsningen genom att trycka på
de enskilda styrspakarna.
OBSERVERA! Tillståndet med en låst
dörr visas av symbolen B bild 4 som är
röd.LÅSA/LÅSA UPP
DÖRRARNA UTIFRÅN
Mekanisk nyckel:sätta in och vrida
metallinsatsen i dörrlåset.
Nyckel med fjärrkontroll(berörda
versioner och marknader): tryck på
knappen
för att låsa dörrarna eller
tryck på knappen
för att låsa upp
dörrarna.
OBSERVERA! Innan du öppnar en dörr
ska du se till att åtgärden kan utföras
på ett säkert sätt. Öppna bildörrarna
endast när bilen står still.
BARNLÅS
6)
Barnlåset gör att bakdörrarna inte kan
öppnas inifrån.
Anordningen B bild 5 kan endast
aktiveras med öppna dörrar.
Position 1 - barnlåset är på (låst
dörr).
Position 2 - barnlåset är av (dörren
kan öppnas inifrån).
Anordningen förblir på även om
dörrarna låses upp elektriskt.
OBSERVERA! De bakre dörrarna kan
inte öppnas inifrån så länge som
barnlåset är aktiverat.
4F1D0029
11

VARNING
6)Använd alltid denna anordning när du
kör med barn i bilen. Efter att ha aktiverat
anordningen på båda bakdörrarna, ska du
kontrollera att den faktiskt fungerar genom
att dra i det invändiga handtaget för att
öppna bakdörrarna.

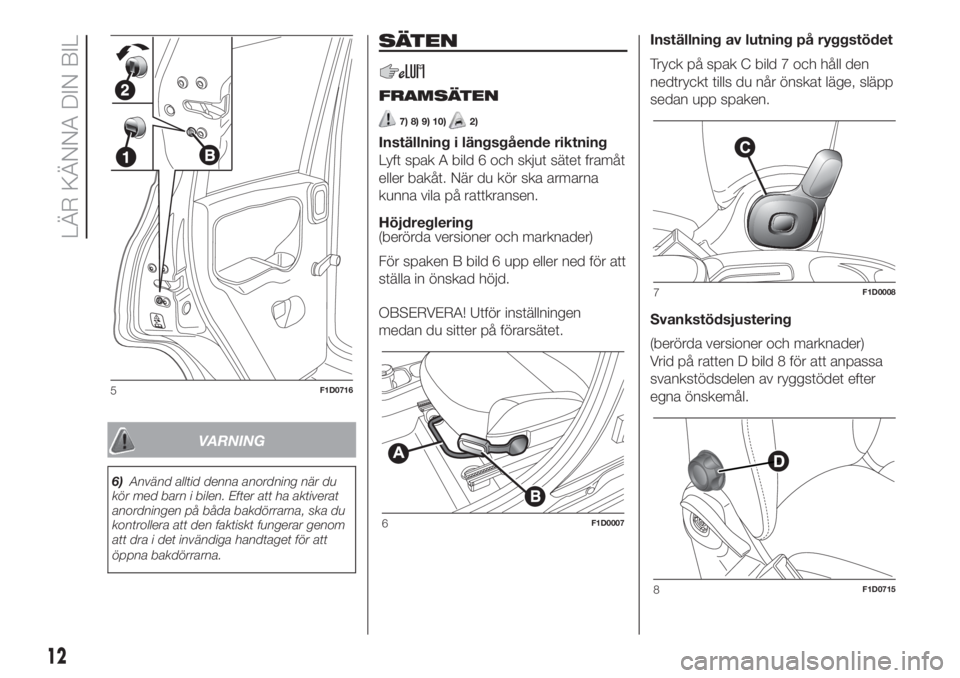

SÄTEN
FRAMSÄTEN
7) 8) 9) 10)2)
Inställning i längsgående riktning
Lyft spak A bild 6 och skjut sätet framåt
eller bakåt. När du kör ska armarna
kunna vila på rattkransen.
Höjdreglering
(berörda versioner och marknader)
För spaken B bild 6 upp eller ned för att
ställa in önskad höjd.
OBSERVERA! Utför inställningen
medan du sitter på förarsätet.Inställning av lutning på ryggstödet
Tryck på spak C bild 7 och håll den
nedtryckt tills du når önskat läge, släpp
sedan upp spaken.
Svankstödsjustering
(berörda versioner och marknader)
Vrid på ratten D bild 8 för att anpassa
svankstödsdelen av ryggstödet efter
egna önskemål.
5F1D0716
6F1D0007
7F1D0008
8F1D0715
12
LÄR KÄNNA DIN BIL

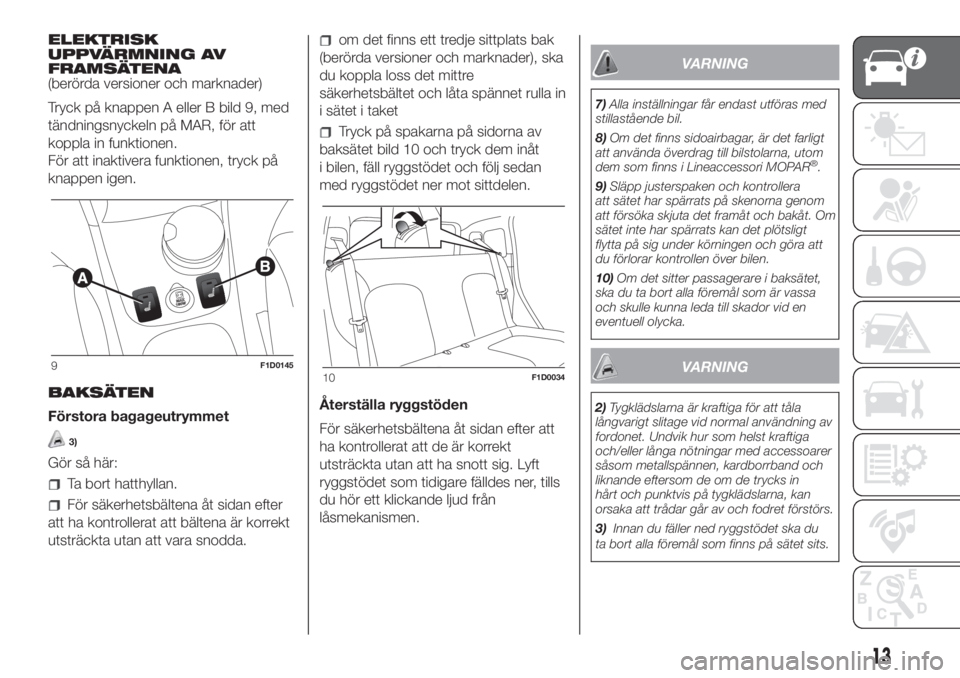

ELEKTRISK
UPPVÄRMNING AV
FRAMSÄTENA
(berörda versioner och marknader)
Tryck på knappen A eller B bild 9, med
tändningsnyckeln på MAR, för att
koppla in funktionen.
För att inaktivera funktionen, tryck på
knappen igen.
BAKSÄTEN
Förstora bagageutrymmet
3)
Gör så här:
Ta bort hatthyllan.
För säkerhetsbältena åt sidan efter
att ha kontrollerat att bältena är korrekt
utsträckta utan att vara snodda.
om det finns ett tredje sittplats bak
(berörda versioner och marknader), ska
du koppla loss det mittre
säkerhetsbältet och låta spännet rulla in
i sätet i taket
Tryck på spakarna på sidorna av
baksätet bild 10 och tryck dem inåt
i bilen, fäll ryggstödet och följ sedan
med ryggstödet ner mot sittdelen.
Återställa ryggstöden
För säkerhetsbältena åt sidan efter att
ha kontrollerat att de är korrekt
utsträckta utan att ha snott sig. Lyft
ryggstödet som tidigare fälldes ner, tills
du hör ett klickande ljud från
låsmekanismen.
VARNING
7)Alla inställningar får endast utföras med
stillastående bil.
8)Om det finns sidoairbagar, är det farligt
att använda överdrag till bilstolarna, utom
dem som finns i Lineaccessori MOPAR
®.
9)Släpp justerspaken och kontrollera
att sätet har spärrats på skenorna genom
att försöka skjuta det framåt och bakåt. Om
sätet inte har spärrats kan det plötsligt
flytta på sig under körningen och göra att
du förlorar kontrollen över bilen.
10)Om det sitter passagerare i baksätet,
ska du ta bort alla föremål som är vassa
och skulle kunna leda till skador vid en
eventuell olycka.
VARNING
2)Tygklädslarna är kraftiga för att tåla
långvarigt slitage vid normal användning av
fordonet. Undvik hur som helst kraftiga
och/eller långa nötningar med accessoarer
såsom metallspännen, kardborrband och
liknande eftersom de om de trycks in
hårt och punktvis på tygklädslarna, kan
orsaka att trådar går av och fodret förstörs.
3)Innan du fäller ned ryggstödet ska du
ta bort alla föremål som finns på sätet sits.
9F1D014510F1D0034
13

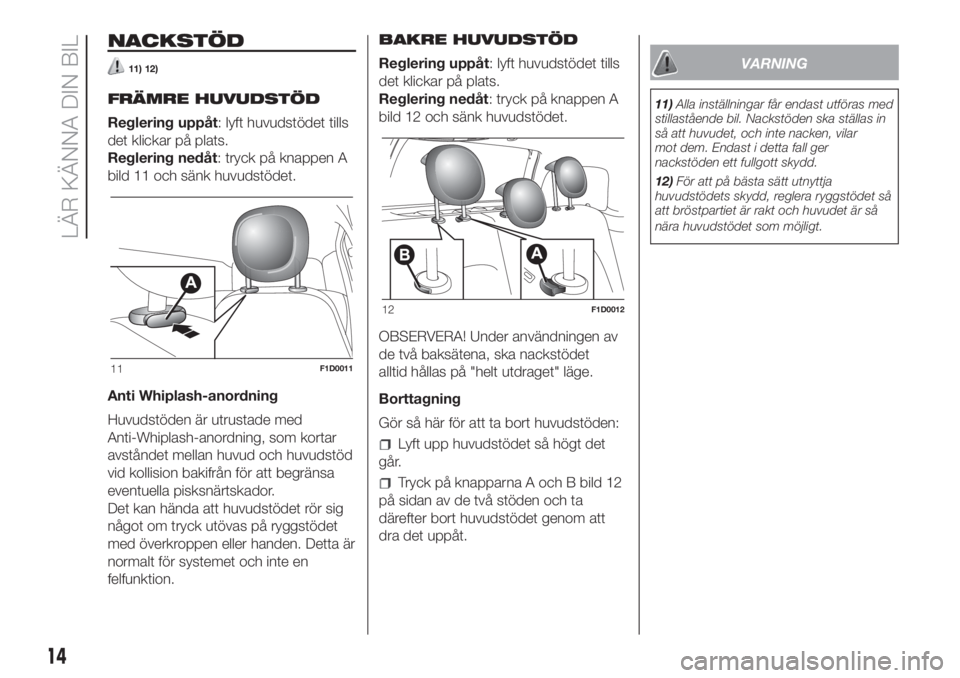

NACKSTÖD
11) 12)
FRÄMRE HUVUDSTÖD
Reglering uppåt: lyft huvudstödet tills
det klickar på plats.
Reglering nedåt: tryck på knappen A
bild 11 och sänk huvudstödet.
Anti Whiplash-anordning
Huvudstöden är utrustade med
Anti-Whiplash-anordning, som kortar
avståndet mellan huvud och huvudstöd
vid kollision bakifrån för att begränsa
eventuella pisksnärtskador.
Det kan hända att huvudstödet rör sig
något om tryck utövas på ryggstödet
med överkroppen eller handen. Detta är
normalt för systemet och inte en
felfunktion.BAKRE HUVUDSTÖD
Reglering uppåt: lyft huvudstödet tills
det klickar på plats.
Reglering nedåt: tryck på knappen A
bild 12 och sänk huvudstödet.
OBSERVERA! Under användningen av
de två baksätena, ska nackstödet
alltid hållas på "helt utdraget" läge.
Borttagning
Gör så här för att ta bort huvudstöden:
Lyft upp huvudstödet så högt det
går.
Tryck på knapparna A och B bild 12
på sidan av de två stöden och ta
därefter bort huvudstödet genom att
dra det uppåt.
VARNING
11)Alla inställningar får endast utföras med
stillastående bil. Nackstöden ska ställas in
så att huvudet, och inte nacken, vilar
mot dem. Endast i detta fall ger
nackstöden ett fullgott skydd.
12)För att på bästa sätt utnyttja
huvudstödets skydd, reglera ryggstödet så
att bröstpartiet är rakt och huvudet är så
nära huvudstödet som möjligt.
11F1D0011
12F1D0012
14
LÄR KÄNNA DIN BIL
