2018 CITROEN JUMPER SPACETOURER Návod na použití (in Czech)

23
KontrolkaStavPříčina Akce/doporučení
Systém čištění
výfukových
plynů SCR
(BlueHDi Diesel) Nepřerušované
svícení po zapnutí
zapalování společně
s
kontrolkou SERVICE
a
kontrolkou
autodiagnostiky
motoru, doprovázené
zvukovým signálem
a
hlášením.Byla zjištěna závada systému
čištění výfukových plynů SCR.
Tato výstraha zmizí, jakmile se množství škodlivin ve
výfukových plynech vrátí na běžnou úroveň.
bliká po zapnutí
zapalování, společně
s
kontrolkami
SERVICE a
vlastní
diagnostiky motoru,
doprovázená
zvukovým signálem a
hlášením oznamujícím
zbývající dojezdovou
vzdálenost. Po potvrzení poruchy systému
čištění výfukových plynů můžete
ujet ještě nanejvýš 1
100 km,
než se aktivuje zařízení bránící
spuštění motoru. Co nejdříve se obraťte na ser vis sítě CITROËN nebo
na jiný odborný ser vis, abyste předešli odstavení
vozidla
.
Blikání po zapnutí
zapalování, společně
s kontrolkami
Ser vice a systému
autodiagnostiky
motoru, doprovázené
zvukovým signálem a
hlášením. Po potvrzení závady systému
řízení emisí jste překročili
povolenou dojezdovou
vzdálenost: zařízení proti
nastartování brání spuštění
motoru.
Abyste mohli znovu nastartovat motor, je nezbytné
se
obrátit na ser vis sítě CITROËN nebo na jiný odborný
servis.
1
Palubní zařízení

24
KontrolkaStavPříčina Akce/doporučení
Servis Dočasné rozsvícení
doprovázené
zobrazením hlášení. Je detekována některá z
méně
významných poruch, pro které
není vyhrazena žádná specifická
kontrolka. Příčinu poruchy identifikujte podle hlášení
zobrazeného na přístrojové desce.
Některé problémy můžete vyřešit sami, jako například
otevřené dveře nebo počínající zanesení filtru pevných
částic ( jakmile to dopravní podmínky dovolí, proveďte
regeneraci filtru jízdou rychlostí alespoň 60
km/h,
dokud kontrolka nezhasne).
V
případě jiných problémů, jako je například porucha
systému detekce poklesu tlaku v
pneumatikách, se
obraťte na ser vis sítě CITROËN nebo na jiný odborný
servis.
Nepřetržité svícení
doprovázené
zobrazením hlášení. Je detekována jedna nebo více
vážných poruch, pro které není
vyhrazena žádná specifická
kontrolka. Identifikujte příčinu poruchy pomocí hlášení
zobrazeného na přístrojové desce a
obraťte se
neprodleně na ser vis sítě CITROËN nebo na jiný
odborný ser vis.
Nepřetržité rozsvícení
doprovázené blikáním
a
poté tr valým
rozsvícením klíče
symbolizujícího ser vis. Byl překročen ser visní inter val. Pouze u
verzí se vznětovým motorem BlueHDi.
Co nejdříve nechejte provést ser visní prohlídku
vozidla.
Zadní mlhová
světla Nepřetržité svícení. Zadní mlhová světla byla
rozsvícena pomocí prstence na
ovládací páčce světel. Zadní mlhová světla zhasnete otočením prstence na
ovládací páčce světel směrem dozadu.
Palubní zařízení

25
KontrolkaStavPříčina Akce/doporučení
Automatické
stírání Nepřetržité svícení. Ovládací páčka stěračů byla
stlačena směrem dolů.
Je aktivováno automatické stírání
čelního skla. Automatické stírání deaktivujete opětovným stlačením
ovládací páčky směrem dolů nebo jejím přesunutím do
jiné polohy.
Automatické
přepínání
dálkových světel Svítí nepřerušovaně. Sdružený ovladač světel je
v poloze „AUTO“ a funkce je
aktivována.
Dálkové světlomety se zapnou,
pokud to umožňují podmínky
provozu a venkovního osvětlení. Kamera umístěná v horní části čelního skla řídí
rozsvěcování dálkových světel v závislosti na
světelných podmínkách a dopravní situaci.
Více informací o
automatickém přepínání dálkových
světel naleznete v příslušné kapitole.
Stop & Star t Svítí nepřerušovaně. Po zastavení vozidla (na
semaforu, v koloně vozidel, …)
systém Stop & Start přepne
motor do režimu STOP. Kontrolka zhasne a
motor se automaticky spustí
v
režimu START, jakmile si přejete opět se rozjet.
Bliká po dobu několika
sekund, poté zhasne. Režim STOP dočasně není
k
dispozici.
nebo
Režim START je automaticky
spuštěn. Další informace o
systému Stop & Star t naleznete
v
příslušné kapitole.
Sledování
mr tvých úhlů Svítí nepřerušovaně. Systém sledování mrtvých úhlů
byl aktivován. Více informací o systému sledování mr tvých úhlů
naleznete v příslušné kapitole.
1
Palubní zařízení

26
KontrolkaStavPříčina Akce/doporučení
Upozornění
systému varování
před neúmyslným
opuštěním
jízdního pruhuSvítí nepřerušovaně. Systém varování před
neúmyslným opuštěním jízdního
pruhu byl aktivován. Systém varování před neúmyslným opuštěním jízdního
pruhu je aktivován.
Více informací o
systému varování před
neúmyslným opuštěním jízdního pruhu naleznete
v
příslušné kapitole.
Přední světla do
mlhy Svítí nepřerušovaně. Přední světla do mlhy se zapínají
pomocí prstence na ovládací
páčce světel. Mlhová světla vypnete otočením prstence na ovládací
páčce světel jednou dozadu.
Obr ysová světla Nepřetržité svícení. Ovladač světel je v
poloze
„Obrysová světla“.
Směrová světla
vlevo Bliká a je doprovázena
zvukovým signálem. Páčka sdruženého ovladače
světel byla přesunuta dolů.
Směrová světla
vpravo Bliká a je doprovázena
zvukovým signálem. Páčka sdruženého ovladače
světel byla přesunuta nahoru.
Potkávací světla Svítí nepřerušovaně. Páčka sdruženého ovladače
světel je v
poloze „tlumených
světel “.
Dálková světla Svítí nepřerušovaně. Páčka sdruženého ovladače
světel byla přitažena k řidiči. Přitáhněte znovu ovladač pro návrat na potkávací
světla.
Bližší informace o ovládání světel naleznete v kapitole „Viditelnost“.
Palubní zařízení

27

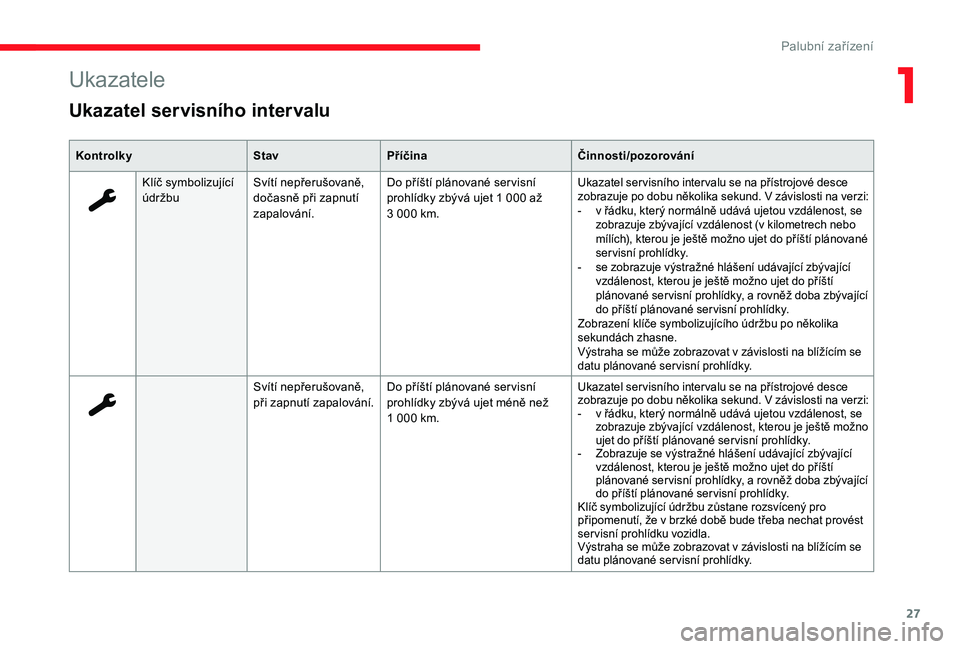

Ukazatele
Ukazatel servisního intervalu
KontrolkyStavPříčina Činnosti/pozorování
Klíč symbolizující
údržbu Svítí nepřerušovaně,
dočasně při zapnutí
zapalování. Do příští plánované ser visní
prohlídky zbývá ujet 1
000 až
3
000 km.
Ukazatel ser visního inter valu se na přístrojové desce
zobrazuje po dobu několika sekund. V závislosti na verzi:
-

v
řádku, který normálně udává ujetou vzdálenost, se
zobrazuje zbývající vzdálenost (v kilometrech nebo
mílích), kterou je ještě možno ujet do příští plánované
servisní prohlídky.
-

s
e zobrazuje výstražné hlášení udávající zbývající
vzdálenost, kterou je ještě možno ujet do příští
plánované ser visní prohlídky, a
rovněž doba zbývající
do příští plánované ser visní prohlídky.
Zobrazení klíče symbolizujícího údržbu po několika
sekundách zhasne.
Výstraha se může zobrazovat v závislosti na blížícím se
datu plánované ser visní prohlídky.
Svítí nepřerušovaně,
při zapnutí zapalování. Do příští plánované ser visní
prohlídky zbývá ujet méně než
1
000 km.Ukazatel ser visního inter valu se na přístrojové desce
zobrazuje po dobu několika sekund. V závislosti na verzi:
-

v
řádku, který normálně udává ujetou vzdálenost, se
zobrazuje zbývající vzdálenost, kterou je ještě možno
ujet do příští plánované ser visní prohlídky.
-

Z
obrazuje se výstražné hlášení udávající zbývající
vzdálenost, kterou je ještě možno ujet do příští
plánované ser visní prohlídky, a
rovněž doba zbývající
do příští plánované ser visní prohlídky.
Klíč symbolizující údržbu zůstane rozsvícený pro
připomenutí, že v
brzké době bude třeba nechat provést
ser visní prohlídku vozidla.
Výstraha se může zobrazovat v závislosti na blížícím se
datu plánované ser visní prohlídky.
1
Palubní zařízení

28
KontrolkyStavPříčina Činnosti/pozorování
Klíč symbolizující
údržbu Bliká a poté svítí
nepřerušovaně, při
zapnutí zapalování. Inter val pravidelné údržby byl
překročen
Ukazatel ser visního inter valu se na přístrojové desce
zobrazuje po dobu několika sekund. V
závislosti na
verzi:
-

v
řádku, který normálně udává ujetou vzdálenost,
se zobrazuje vzdálenost, která byla ujeta od
dosažení data plánované ser visní prohlídky. Před
hodnotou se zobrazuje znaménko „-“.
-

s
e zobrazuje výstražné hlášení, které udává, že
došlo k
překročení inter valu plánované ser visní
prohlídky.
Klíč symbolizující údržbu zůstane rozsvícen, dokud
nebude provedena ser visní prohlídka vozidla.
Výstraha se zobrazuje při překročení inter valu
plánované servisní prohlídky.
+ Bliká a poté svítí
nepřerušovaně po
zapnutí zapalování,
společně s příslušnou
servisní kontrolkou.Překročení inter valu plánované
ser visní prohlídky u
verzí se
vznětovým motorem BlueHDi.
Ukazatel ser visního inter valu se na přístrojové desce
zobrazuje po dobu několika sekund. V závislosti na verzi:
-

v
řádku, který normálně udává ujetou vzdálenost, se
zobrazuje vzdálenost, která byla ujeta od dosažení
data plánované ser visní prohlídky. Před hodnotou se
zobrazuje znaménko „-“.
-

s
e zobrazuje výstražné hlášení, které udává, že
došlo k
překročení inter valu plánované ser visní
prohlídky.
Klíč symbolizující údržbu zůstane rozsvícen, dokud
nebude provedena ser visní prohlídka vozidla.
Výstraha se zobrazuje při překročení inter valu plánované
servisní prohlídky.
Zobrazovaná vzdálenost je počítána podle počtu ujetých kilometrů a doby uplynulé od poslední prohlídky.
Palubní zařízení

29
Vynulování ukazatele údržby
Ukazatel údržby musí být po provedení každé
údržby vynulován.
Pokud jste si prohlídku vozidla provedli sami,
vypněte zapalování:F

S
tiskněte a podržte toto
tlačítko.
F

Z
apněte zapalování; na ukazateli ujetých
kilometrů začne odpočítávání,
F

J
akmile na ukazateli bude svítit =0, uvolněte
tlačítko. Symbol klíče zmizí. Pokud musíte po této operaci odpojit
akumulátor, nejpr ve vozidlo zamkněte
a vyčkejte alespoň pět minut, aby bylo
vynulování ukazatele zaregistrováno.
Zobrazování informací o údržbě
Informaci o lhůtě naplánované prohlídky
m ůžete kdykoli zobrazit.
F

S
tiskněte toto tlačítko.
Teplota chladicí kapaliny motoru
Jestliže se při běžícím motoru ručička nachází:
-
v z
óně A je teplota chladicí kapaliny
správná,
-

v z
óně B, je teplota chladicí kapaliny příliš
vysoká; rozsvítí se kontrolka maximální
teploty a centrální výstražná kontrolka
STOP , doprovázené zvukovým signálem
a výstražným hlášením na dotykové
obrazovce.
Musíte zastavit, jakmile to bude bezpečné.
Před vypnutím motoru několik minut vyčkejte.
Obraťte se na ser vis sítě CITROËN nebo na
jiný odborný ser vis.
Informace o údržbě se zobrazí na několik
sekund, poté zmizí.
1
Palubní zařízení

30
Kontrola hladiny
Po několika minutách jízdy se teplota a tlak v
chladicím okruhu zvýší.
Doplnění kapaliny:
F
v
yčkejte alespoň jednu hodinu na
vychladnutí motoru,
F

p
ovolte uzávěr o dvě otáčky, aby mohl
klesnout tlak,
F

p
o snížení tlaku sejměte uzávěr,
F

d
olijte kapalinu až ke značce „MA X“.
kontrole množství náplní
Pozor na nebezpečí popálení při
doplňování chladicí kapaliny. Nepřelévejte
kapalinu nad úroveň značky „MA X“
(vyznačené na expanzní nádržce).
Ukazatel hladiny
motorového oleje
U verzí vybavených elektronickým ukazatelem
hladiny motorového oleje je informace o
správné výšce hladiny motorového oleje
spolu s informací o údržbě zobrazována na
přístrojové desce po několik sekund po zapnutí
zapalování. Ověření množství je platné pouze tehdy,
pokud je vozidlo ve vodorovné poloze
a
jeho motor byl zastaven po dobu
alespoň 30 minut.
Správné množství oleje
Nesprávné množství oleje
Závada měřiče množství oleje
Ruční měrka
Informace o umístění ruční měrky a
o
dolévání oleje u vznětového motoru
naleznete v
příslušné kapitole.
Na měrce jsou 2 značky hladiny:
-

A
= maximum; nikdy
nepřelijte nad tuto značku,
-

B
= minimum; je nutno dolít
olej plnicím hrdlem; použitý
olej musí být vhodný pro daný
motor.
Toto je signalizováno hlášením zobrazeným na
přístrojové desce.
Toto je signalizováno hlášením zobrazeným na
přístrojové desce.
Jestliže nedostatek oleje potvrdí kontrola ruční
měrkou, je nezbytné jej doplnit, aby nedošlo
k

poškození motoru. Toto je signalizováno hlášením zobrazeným
na přístrojové desce. Obraťte se na ser vis sítě
CITROËN nebo na jiný odborný ser vis.
Palubní zařízení
