Doporučení pro jízdu 177
Spouštění – vypínání motoru, mechanický
klíč, klíč s dálkovým ovladačem

1
79
Startování – vypínání motoru,
„Odemykání a startování bez klíčku“

1
82
Parkovací brzda

1
86
Asistent pro rozjezd do svahu

1
87
Pětistupňová manuální převodovka

1
88
Šestistupňová mechanická převodovka

1
88
Ukazatel řazení rychlostních stupňů

1
89
Automatická převodovka

1
90
Elektronická převodovka

1
95
Stop & Start

1
98
Průhledový displej

2
01
Uložení rychlostních limitů do paměti

2
03
Rozpoznání nejvyšší povolené rychlosti
a dopravních značek

2
04
Omezovač rychlosti

2
07
Regulátor rychlosti (tempomat)

2
10
Adaptivní regulátor rychlosti (tempomat)

2
13
Výstraha na riziko srážky
a Active Safety Brake

2
19
Upozornění systému varování před
neúmyslným opuštěním jízdního pruhu

2
23
Systém zjišťování únavy řidiče

2
24
Systém sledování mrtvého úhlu

2
25
Parkovací asistent

2
28
Kamera pro couvání, vnitřní
zpětné zrcátko

2
30
Visiopark 1

2
31
Detekce poklesu tlaku v pneumatikách

2
34Palivo 2
37
Zařízení pro zabránění načerpání
jiného typu paliva u vozidel se
vznětovým motorem

2
38
Kompatibilita paliv
2

39
Sněhové řetězy

2
40
Tažení přívěsu

2
41
Režim úspory energie

2
41
Střešní tyče

2
42
Výměna stírací lišty stěrače

2
43
Kapota motoru

2
44
Motor

2
45
Kontrola hladin náplní

2
46
Kontroly
2

48
AdBlue
® (motory BlueHDi) 2 50
Doporučení pro údržbu 2 54
Výstražný trojúhelník (uložení)

2
55
Zastavení motoru z důvodu
vyčerpání paliva (diesel)

2
55
Schránka na nářadí

2
56
Sada pro dočasnou opravu pneumatiky

2
58
Rezer vní kolo

2
63
Výměna žárovky

2
69
Výměna pojistky

2
79
Akumulátor 12 V

2
84
Tažení

2
87Parametry motorů a
hmotnosti přívěsu
2
89
Rozměry
2
92
Identifikační pr vky
2
93
Řízení
Praktické informace
V případě nepojízdnosti Technické charakteristiky
Abecední rejstřík
Audio výbava a telematika
.
Obsah

5
1.Otevřete odkládací schránku.
2. Elektrické zásuvky pro příslušenství 12 V
(120
W).
Dodržujte maximální stanovený příkon,
jinak hrozí nebezpečí poškození
doplňkové výbavy.
3. Zásuvka USB.
4. Vstup pro externí zdroj (JACK).
5. Držák pohárků nebo plechovek.
6. Odkládací přihrádky.
7.
Chlazená odkládací schránka v palubní
de sce.
Prostřednictvím trysky větrání, pokud je
otevřená, motor běží a klimatizace je zapnutá.
8. Horní odkládací schránka v palubní desce.
9.
Zásuvka pro příslušenství 230 V (150 W,
pokud je Vaše vozidlo tímto příslušenstvím
v y b ave n o).
Dodržujte maximální stanovený příkon,
jinak hrozí nebezpečí poškození doplňkové
výbavy.
10. Zvuková výstraha.
V závislosti na stupni výbavy vašeho
vozidla mohou být úložné schránky
otevřené nebo zavřené. Toto uspořádání
je znázorněno pro ilustrativní účely.
Ovládací prvky na volantu Středový panel s ovladači
1.Ovládací páčka vnějšího osvětlení/
směrových světel
2. Ovládací páčka stěračů/ostřikovačů/
palubního počítače
3. Ovládací pr vky pro nastavování
audiosystému (podle verze Vašeho
vozidla)
4. Ovladač omezovače rychlosti/tempomatu
Adaptivní tempomat
5. Otočný volič režimu displeje kontrolního
bloku
6. Ovládání syntézy hlasu (podle verze)
Nastavování hlasitosti (podle verze)
7. Ovládací pr vky pro nastavování
audiosystému (podle verze Vašeho
vozidla) Zamykání/odemykání zevnitř
Boční posuvné dveře s
elektrickým ovládáním
Elektrická dětská pojistka
Výstražná světla
Resetování systému detekce
poklesu tlaku v pneumatikách
.
Z

6
Deaktivace systému Stop & Start
Dezaktivace systému DSC/ASR
Boční ovládací lišta
Programovatelné topení/větrání
Deaktivace prostorové ochrany
a signalizace zvednutí vozidla
Parkovací asistent
Ruční nastavování sklonu
světlometů
Upozornění systému varování
před neúmyslným opuštěním
jízdního pruhu
Systém sledování mrtvého úhlu
Automatické tlumení světlometů
Ovládání pomocí rukojeti
Průhledový displej
Z

10
Přístrojová deska
Rychloměr
Ručičkový ukazatel rychlosti (km/h nebo mph).
Ukazatele na přístrojové
desce s textovým LCD nebo
bodovým displejem
1.Palivoměr.
2. Ukazatel teploty chladicí kapaliny.
Obrazovka displeje
Při cestách do zahraničí může být
potřebné přepnout jednotky vzdálenosti:
Rychlost musí být indikována v
oficiální
měrné jednotce dané země (míle nebo
km). Změna jednotek se provádí při
stojícím vozidle v
nabídce konfigurace
displeje.
Přístrojová deska s textovým LCD displejem
1. Nastavení omezovače rychlosti nebo
tempomatu.
2. Digitální ukazatel rychlosti (míle/h nebo
km/h).
3. Ukazatel rychlostního stupně.
Rychlostní stupeň u vozidla s
automatickou nebo automatizovanou
převodovkou.
4 Ukazatel údržby, poté počitadlo celkové
ujeté vzdálenost (km nebo míle),
počitadlo denní ujeté vzdálenost (km
nebo míle), zobrazení hlášení atd.
Palubní zařízení

11
Přístrojová deska s bodovým
displejem
1.Nastavení omezovače rychlosti nebo
tempomatu.
2. Ukazatel rychlostního stupně.
Rychlostní stupeň u vozidla s
automatickou nebo automatizovanou
převodovkou.
3. Oblast zobrazování: výstražné hlášení
nebo hlášení o stavu funkce, palubní
počítač, digitální rychloměr (km/h nebo
mph) atd.
4 Ukazatel údržby vozidla, poté celkový
ukazatel ujeté vzdálenosti (míle nebo
k m).
Tyto funkce se zobrazují postupně při
zapnutí zapalování.
5 Denní počitadlo ujeté vzdálenosti (km
nebo míle).
Ovládací tlačítka
Přístrojová deska s textovým
LCD displejem
A.Vynulování ukazatele údržby.
Připomínání informací o údržbě nebo
zbývající dojezdové vzdálenosti pomocí
systému SCR a AdBlue
®.
Podle verze: návrat zpět na určitou
úroveň, zrušení aktuální operace.
B. Reostat osvětlení interiéru.
Podle verze: pohyby v menu, seznamu;
změna hodnoty.
C. Vynulování záznamníku ujeté
vzdálenosti.
Podle verze: vstup do nabídky
konfigurace (stisknutí a podržení),
potvrzení volby (krátké stisknutí).
Přístrojová deska s bodovým displejem
A.Vynulování ukazatele údržby.
Připomínání informací o údržbě nebo
zbývající dojezdové vzdálenosti pomocí
systému SCR a AdBlue
®.
Podle verze: návrat zpět na určitou
úroveň, zrušení aktuální operace.
B. Reostat osvětlení interiéru.
Podle verze: pohyby v menu, seznamu;
změna hodnoty.
C. Vynulování záznamníku ujeté
vzdálenosti.
Podle verze: vstup do nabídky
konfigurace (stisknutí a podržení),
potvrzení volby (krátké stisknutí).
Funkci tlumení osvětlení můžete
přizpůsobovat také prostřednictvím
dotykové obrazovky.
1
Palubní zařízení

13
Kontrolky funkcí
Rozsvícení následujících kontrolek na
přístrojové desce a/nebo na displeji přístrojové
desky potvrzuje uvedení příslušného systému
do činnosti.
Deaktivace kontrolek funkcí
Rozsvícení některé z následujících kontrolek
p otvrzuje, že uživatel záměrně vypnul příslušný
systém.
To může být doprovázeno zvukovým signálem
a hlášením na obrazovce.
Světelné kontrolky
Po zapnutí zapalování
Při zapnutí zapalování vozidla se na několik
sekund rozsvítí některé výstražné kontrolky.
Jakmile je motor nastartován, musí tyto
kontrolky zhasnout.
Jestliže nadále svítí, zjistěte před jízdou
význam příslušné kontrolky.
Sdružené výstrahy
Některé kontrolky mohou fungovat dvěma
způsoby: buď svítí nepřerušovaně (tr vale) nebo
blikají.
Pouze porovnání způsobu svícení a
stavu
funkce vozidla umožňuje zjistit, zda je situace
normální, či zda se jedná o
poruchu.
V případě poruchy může být rozsvícení
výstražné kontrolky doprovázeno zvukovým
signálem a/nebo hlášením.
Výstražná světla
Když je motor v chodu a vozidlo stojí nebo jede,
signalizuje rozsvícení některé z následujících
kontrolek výskyt závady, která vyžaduje zásah
ze strany řidiče.
Každá závada, která způsobí rozsvícení
výstražné kontrolky, musí být dále analyzována
pomocí souvisejícího hlášení.
V případě problému se neváhejte obrátit na
ser visní síť CITROËN nebo na jiný odborný
servis.
Vizuální signalizace informující řidiče o

uvedení
systémů do činnosti (kontrolky aktivace či
deaktivace) nebo o

výskytu poruchy (výstražné
kontrolk y).
1
Palubní zařízení

20
KontrolkaStavPříčina Akce/doporučení
Filtr pevných
částic (vznětové
motor y)
Svítí nepřerušovaně a je
doprovázena zvukovým
signálem a zobrazením
hlášení upozorňujícího
na nebezpečí zanesení
filtru pevných částic.Tento stav signalizuje, že filtr
pevných částic začíná být
nasycen. Jakmile to dopravní situace umožní, regenerujte filtr
jízdou rychlostí alespoň 60
km/h, a to až do zhasnutí
ko nt r o l k y.
Svítí nepřerušovaně
a je doprovázena
zvukovým signálem
a zobrazením hlášení
o příliš nízké hladině
přísady pro filtr
pevných částic. Tento stav signalizuje, že hladina
v nádrži s přísadou je nízká.
Co nejrychleji si sjednejte doplnění v
ser visu sítě
CITROËN nebo v jiném odborném ser visu.
Airbagy Dočasné rozsvícení. Tato výstražná kontrolka se po
zapnutí zapalování na několik
sekund rozsvítí a
poté zhasne.
Ihned po rozběhnutí motoru by tato kontrolka měla zhasnout.
Pokud nezhasne, obraťte se na ser vis sítě CITROËN nebo
na jiný odborný ser vis.
Svítí nepřerušovaně. Porucha některého z airbagů
nebo systémů předpínačů
bezpečnostních pásů. Nechejte systém zkontrolovat v
ser visu sítě CITROËN
nebo v jiném odborném ser visu.
Čelní airbag
spolujezdce Nepřerušované
svícení na
displeji kontrolek
bezpečnostních pásů
a
čelního airbagu
spolujezdce. Ovladač umístěný na palubní
desce u spolujezdce je v poloze
Deaktivováno.
Čelní airbag spolujezdce je
deaktivován.
Na sedadlo spolujezdce můžete
připevnit dětskou sedačku
instalovanou „proti směru
jízdy“, pokud nedošlo k
závadě
airbagů (svítí výstražná kontrolka
airbagů). Pro aktivování čelního airbagu spolujezdce přepněte
ovladač do polohy Aktivováno; V tomto případě však
na toto sedadlo nepřipevňujte dětskou autosedačku
zády ke směru jízdy.

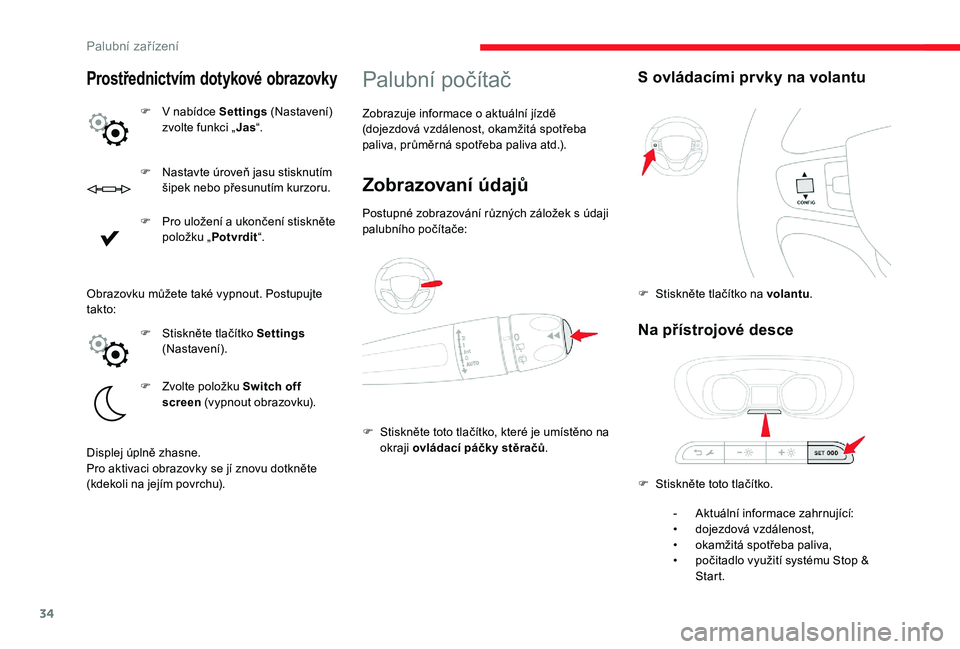

Palubní zařízení

34
F Nastavte úroveň jasu stisknutím šipek nebo přesunutím kurzoru.
F

P
ro uložení a ukončení stiskněte
položku „ Potvrdit“.
Palubní počítač
Zobrazuje informace o aktuální jízdě
( dojezdová vzdálenost, okamžitá spotřeba
paliva, průměrná spotřeba paliva atd.).
Zobrazovaní údajů
Postupné zobrazování různých záložek s údaji
p alubního počítače:
S ovládacími prvky na volantu
N a přístrojové desce
F Stiskněte toto tlačítko, které je umístěno na okraji ovládací páčky stěračů .F

S
tiskněte tlačítko na volantu
.
F
S
tiskněte toto tlačítko.
Obrazovku můžete také vypnout. Postupujte
takto:
Displej úplně zhasne.
Pro aktivaci obrazovky se jí znovu dotkněte
(kdekoli na jejím povrchu).
F

S

tiskněte tlačítko Settings

(Nastavení).
F

Z

volte položku Switch off
screen (vypnout obrazovku).
-
A
ktuální informace zahrnující:
•

d
ojezdová vzdálenost,
•

o
kamžitá spotřeba paliva,
•

p
očitadlo využití systému Stop &
Start.
Prostřednictvím dotykové obrazovky
F V nabídce Settings (Nastavení)
zvolte funkci „ Jas“.
3DOXEQt]D
t]HQt
