2017 TOYOTA RAV4 HYBRID Omistajan Käsikirja (in Finnish)

4978-1. Tekniset tiedot
OM42B04FI
8
Tekniset tiedot
*1: Nestetilavuus on vain viitteellinen. Jos vaihto on tarpeen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaa-
moon.
*2: Vain nelivetomallit

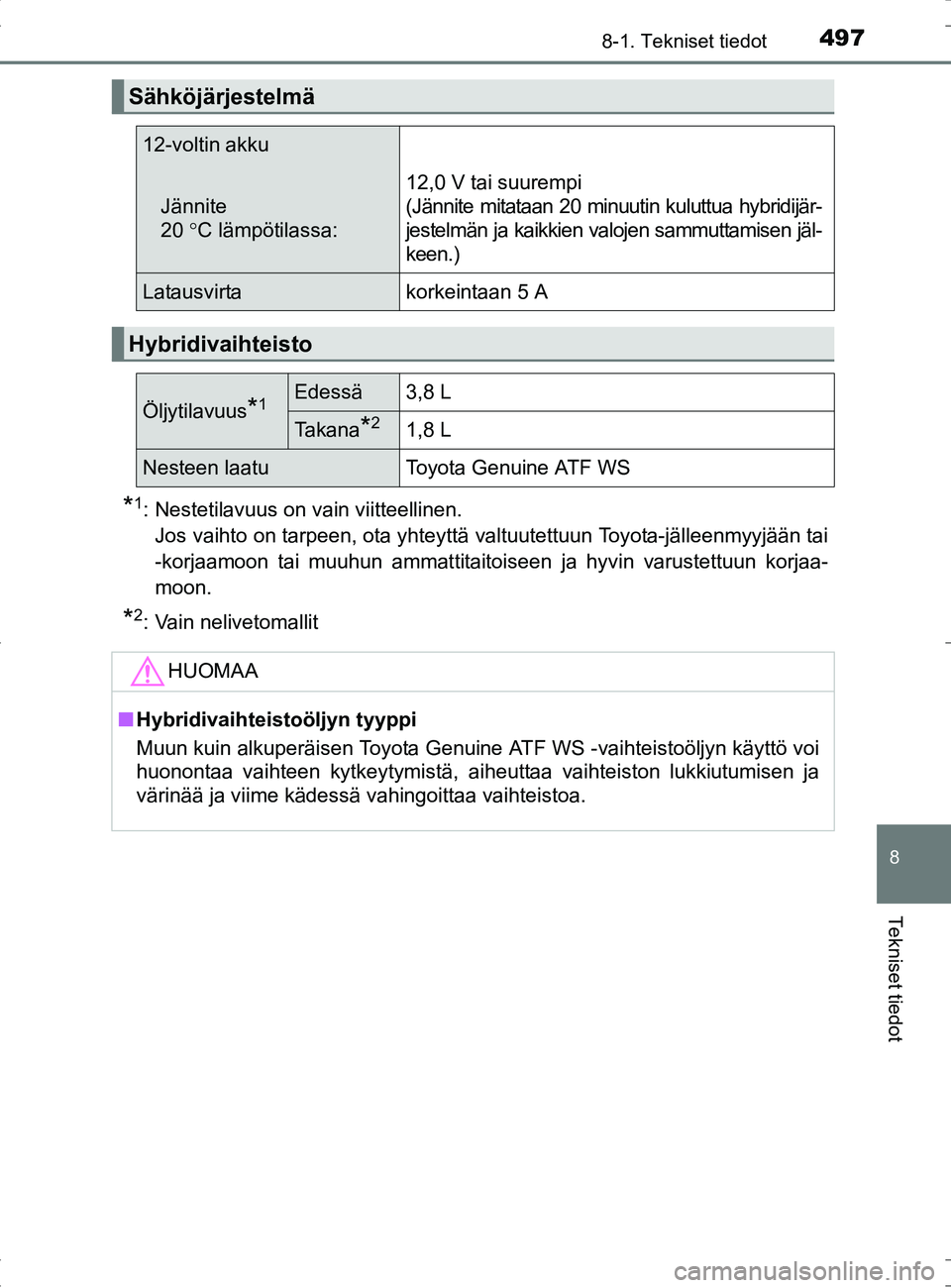

Sähköjärjestelmä
12-voltin akku
Jännite
20 ° C lämpötilassa:
12,0 V tai suurempi
(Jännite mitataan 20 minuutin kuluttua hybridijär-
jestelmän ja kaikkien valojen sammuttamisen jäl-
keen.)
Latausvirtakorkeintaan 5 A
Hybridivaihteisto
Öljytilavuus*1Edessä3,8 L
Takana*21,8 L
Nesteen laatuToyota Genuine ATF WS
HUOMAA
■Hybridivaihteistoöljyn tyyppi
Muun kuin alkuperäisen Toyota Genuine ATF WS -vaihteistoöljyn käyttö voi
huonontaa vaihteen kytkeytymistä, aiheuttaa vaihteiston lukkiutumisen ja
värinää ja viime kädessä vahingoittaa vaihteistoa.
OM42B04FI.book Page 497 Tuesday, September 27, 2016 3:10 PM

4988-1. Tekniset tiedot
OM42B04FI
*1: Polkimen pienin etäisyys lattiasta painettuna 490 N voimalla hybridijärjes-telmän käydessä.
*2: Seisontajarrun liikevara vedettynä 200 N voimalla.
Jarrut
Polkimen etäisyys lattiasta*1105 mm Min.
Polkimen vapaaliike1 - 6 mm
Seisontajarruvivun liikevara*27 - 10 naksahdusta
Nesteen laatu
SAE J1703 tai FMVSS No. 116 DOT
3, tai SAE J1704 tai FMVSS No. 116
DOT 4
Ohjaus
VapaaliikeAlle 30 mm
OM42B04FI.book Page 498 Tuesday, September 27, 2016 3:10 PM

4998-1. Tekniset tiedot
OM42B04FI
8
Tekniset tiedot
XTyypit A ja B
*: Rengaspaine vaihtelee maittain, tarkasta kuormitustietotarrasta mikä onautollesi suositeltu rengaspaine. ( →S. 382)
XTy y p p i C
XTy y p p i D
Renkaat ja vanteet
Rengaskoko225/65R17 102H
Rengaspaine
(Suosituspaine
jäähtyneelle renkaalle)
Tyyppi A*:
Edessä: 220 kPa (2,2 bar)
Takana: 220 kPa (2,2 bar)
Tyyppi B
*:
Edessä: 240 kPa (2,4 bar)
Takana: 240 kPa (2,4 bar)
Vanteen koko17 × 7 J
Pyöränmuttereiden
kiristysmomentti103 N•m
Rengaskoko225/60R18 100H
Rengaspaine
(Suosituspaine
jäähtyneelle renkaalle)Edessä: 210 kPa (2,1 bar)
Takana: 210 kPa (2,1 bar)
Vanteen koko18 × 7 1/2J
Pyöränmuttereiden
kiristysmomentti103 N•m
Rengaskoko235/55R18 100H
Rengaspaine
(Suosituspaine
jäähtyneelle renkaalle)Edessä: 220 kPa (2,2 bar)
Takana: 220 kPa (2,2 bar)
Vanteen koko18 × 7 1/2J
Pyöränmuttereiden
kiristysmomentti103 N•m
OM42B04FI.book Page 499 Tuesday, September 27, 2016 3:10 PM

5008-1. Tekniset tiedot
OM42B04FI
XKompakti varapyörä (joissakin malleissa)
■Vedettäessä perävaunua
Lisää 20,0 kPa (0,2 kgf/cm2 tai baaria, 3 psi) suositeltuun rengaspaineeseen
ja aja alle 100 km/h. Suomessa suurin sallittu nopeus vedettäessä perävau-
nua on 80 km/h.
RengaskokoT165/80D17 104M
Rengaspaine
(Suosituspaine
jäähtyneelle renkaalle)
420 kPa (4,2 bar)
Vanteen koko17 × 4T
Pyöränmuttereiden
kiristysmomentti103 N•m
Polttimot
PolttimotWTyyppi
Ulkopuoli
Ajovalot (halogeeniajovalot)55A
Etusumuvalot*19B
Etusuuntavalot21C
Takasuuntavalot21C
Peruutusvalot16D
Rekisterikilven valot5D
Sisätilat
Ehostuspeilien valot8D
Sisävalot (edessä)/kohdevalot5D
Sisävalo (takana)8E
Tavaratilan valo5D
A: HIR2-halogeenipolttimot
B: H16-halogeenipolttimot
C: Lasikantapolttimo (kellertävä) D: Lasikantapolttimot (kirkas)
E: Kaksipäiset sukkulapolttimot (kirkas)
*: Joissakin malleissa
OM42B04FI.book Page 500 Tuesday, September 27, 2016 3:10 PM

5018-1. Tekniset tiedot
OM42B04FI
8
Tekniset tiedot

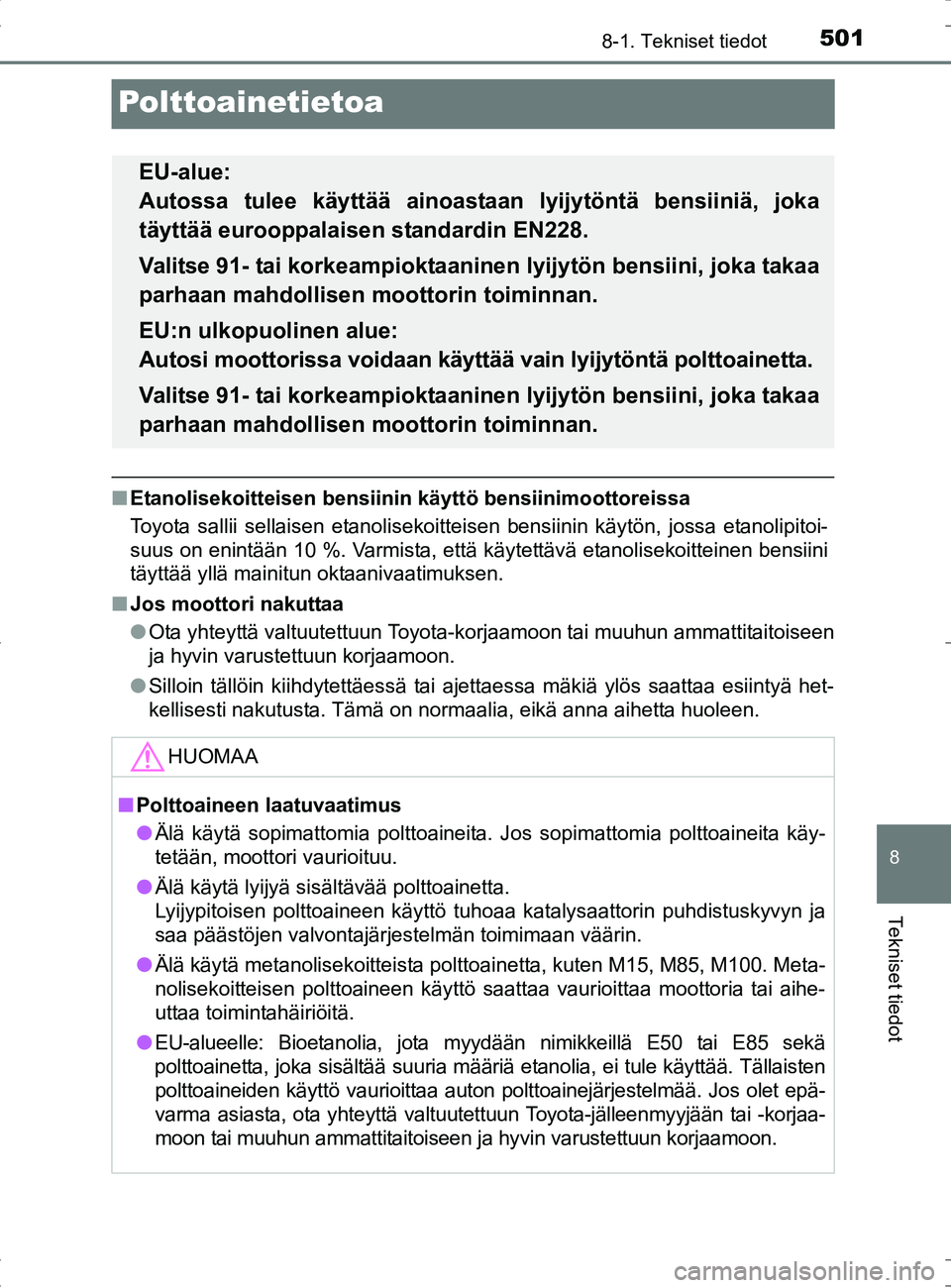

Polttoainetietoa
■Etanolisekoitteisen bensiinin käyttö bensiinimoottoreissa
Toyota sallii sellaisen etanolisekoitteisen bensiinin käytön, jossa etanolipitoi-
suus on enintään 10 %. Varmista, että käytettävä etanolisekoitteinen bensiini
täyttää yllä mainitun oktaanivaatimuksen.
■ Jos moottori nakuttaa
●Ota yhteyttä valtuutettuun Toyota-korjaamoon tai muuhun ammattitaitoiseen
ja hyvin varustettuun korjaamoon.
● Silloin tällöin kiihdytettäessä tai ajettaessa mäkiä ylös saattaa esiintyä het-
kellisesti nakutusta. Tämä on normaalia, eikä anna aihetta huoleen.
EU-alue:
Autossa tulee käyttää ainoastaan lyijytöntä bensiiniä, joka
täyttää eurooppalaisen standardin EN228.
Valitse 91- tai korkeampioktaaninen lyijytön bensiini, joka takaa
parhaan mahdollisen moottorin toiminnan.
EU:n ulkopuolinen alue:
Autosi moottorissa voidaan käyttää vain lyijytöntä polttoainetta.
Valitse 91- tai korkeampioktaaninen lyijytön bensiini, joka takaa
parhaan mahdollisen moottorin toiminnan.
HUOMAA
■Polttoaineen laatuvaatimus
● Älä käytä sopimattomia polttoaineita. Jos sopimattomia polttoaineita käy-
tetään, moottori vaurioituu.
● Älä käytä lyijyä sisältävää polttoainetta.
Lyijypitoisen polttoaineen käyttö tuhoaa katalysaattorin puhdistuskyvyn ja
saa päästöjen valvontajärjestelmän toimimaan väärin.
● Älä käytä metanolisekoitteista polttoainetta, kuten M15, M85, M100. Meta-
nolisekoitteisen polttoaineen käyttö saattaa vaurioittaa moottoria tai aihe-
uttaa toimintahäiriöitä.
● EU-alueelle: Bioetanolia, jota myydään nimikkeillä E50 tai E85 sekä
polttoainetta, joka sisältää suuria määriä etanolia, ei tule käyttää. Tällaisten polttoaineiden käyttö vaurioittaa auton polttoainejärjestelmää. Jos olet epä-
varma asiasta, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaa-
moon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
OM42B04FI.book Page 501 Tuesday, September 27, 2016 3:10 PM

5028-1. Tekniset tiedot
OM42B04FI
HUOMAA

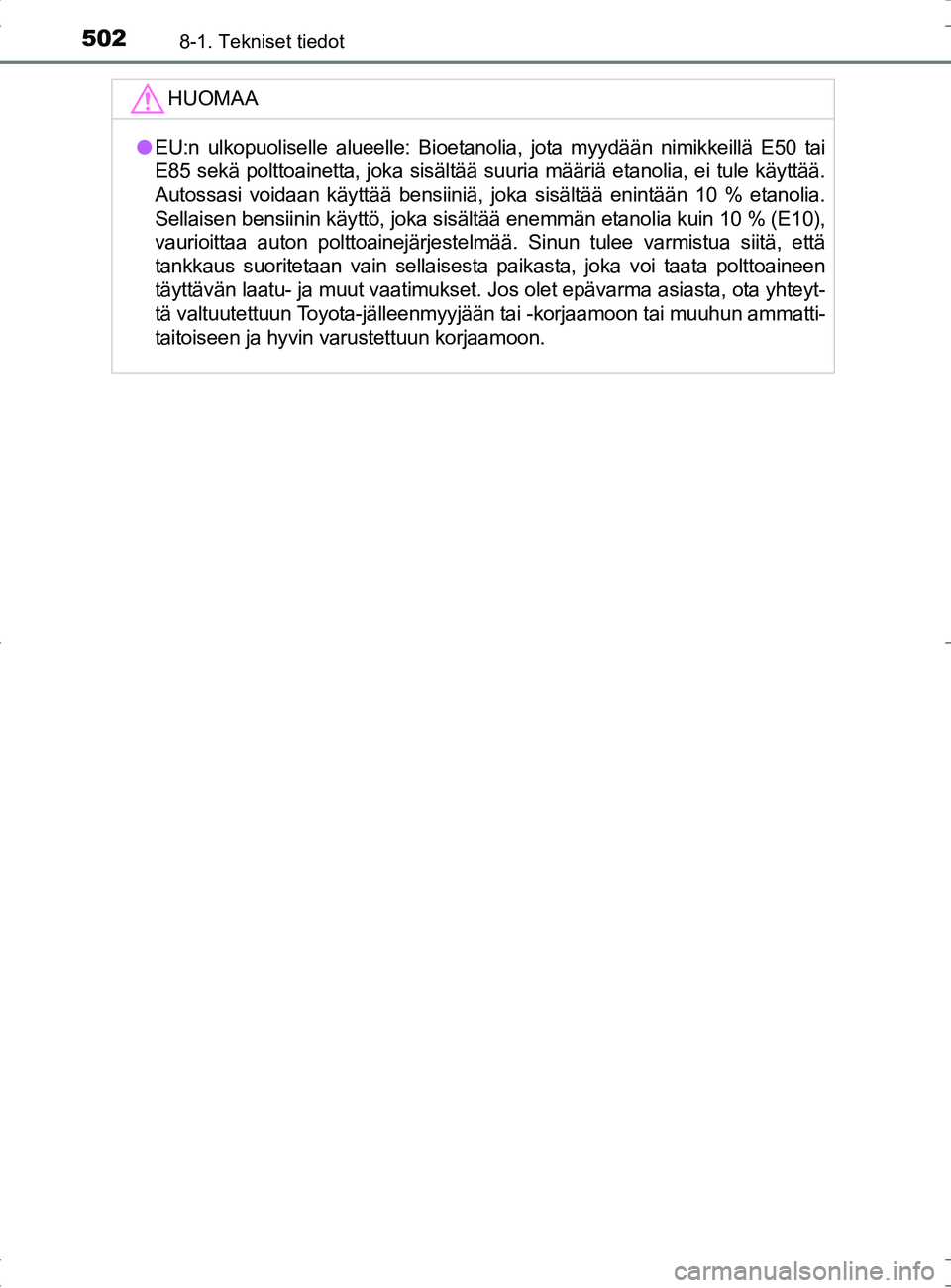

●EU:n ulkopuoliselle alueelle: Bioetanoli a, jota myydään nimikkeillä E50 tai
E85 sekä polttoainetta, joka sisältää suuria määriä etanolia, ei tule käyttää.
Autossasi voidaan käyttää bensiiniä, joka sisältää enintään 10 % etanolia.
Sellaisen bensiinin käyttö, joka sisältää enemmän etanolia kuin 10 % (E10),
vaurioittaa auton polttoainejärjestelmä ä. Sinun tulee varmistua siitä, että
tankkaus suoritetaan vain sellaisesta paikasta, joka voi taata polttoaineen
täyttävän laatu- ja muut vaatimukset. Jos olet epävarma asiasta, ota yhteyt-
tä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun korjaamoon.
OM42B04FI.book Page 502 Tuesday, September 27, 2016 3:10 PM

5038-2. Muutettavat asetukset
OM42B04FI
8
Tekniset tiedot

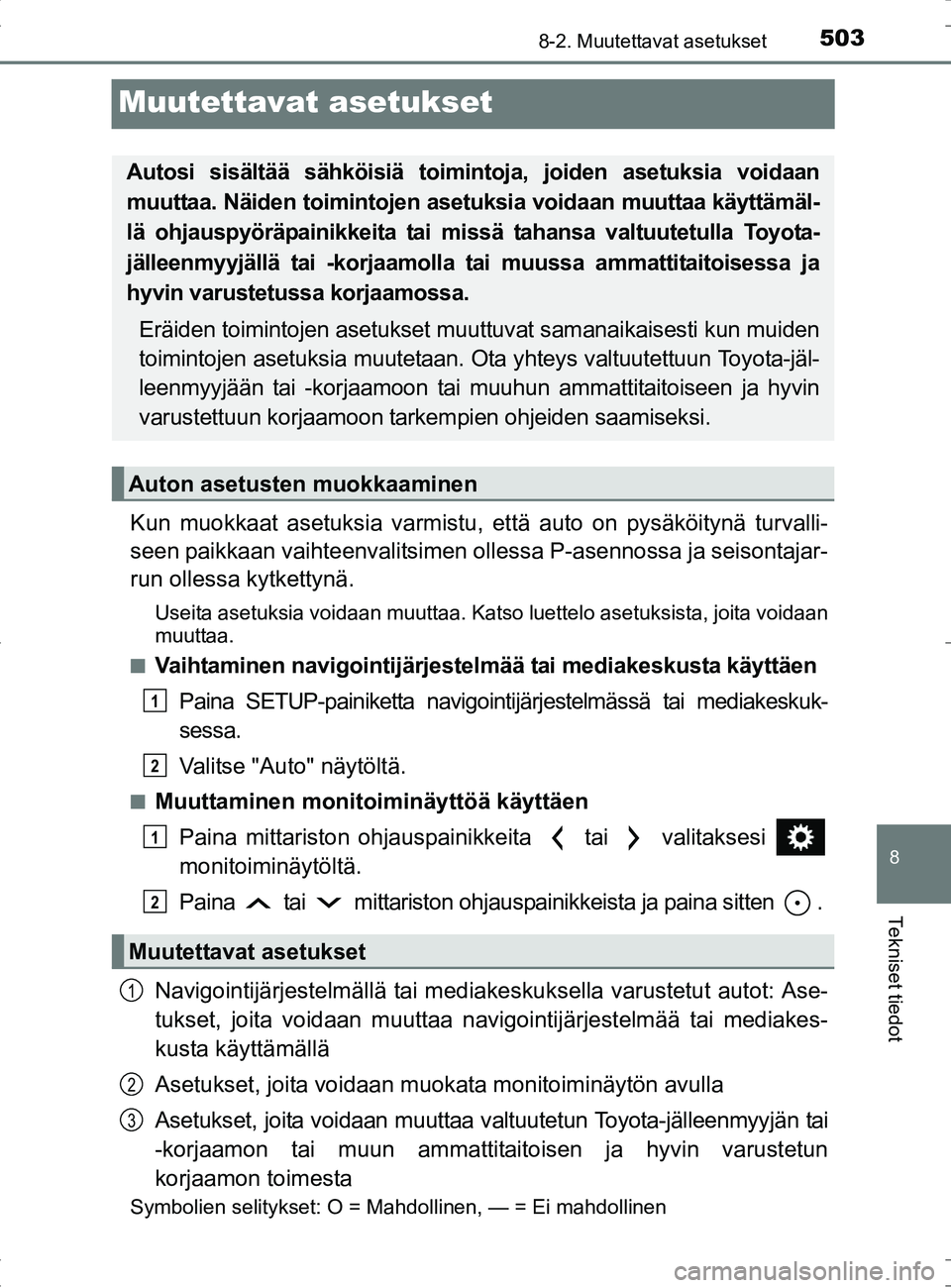

Muutettavat asetukset
Kun muokkaat asetuksia varmistu, että auto on pysäköitynä turvalli-
seen paikkaan vaihteenvalitsimen ol lessa P-asennossa ja seisontajar-
run ollessa kytkettynä.
Useita asetuksia voidaan muuttaa. Katso luettelo asetuksista, joita voidaan
muuttaa.
■
Vaihtaminen navigointijärjestel mää tai mediakeskusta käyttäen
Paina SETUP-painiketta navigoint ijärjestelmässä tai mediakeskuk-
sessa.
Valitse "Auto" näytöltä.
■Muuttaminen monitoiminäyttöä käyttäen
Paina mittariston ohjauspainikkeita tai valitaksesi
monitoiminäytöltä.
Paina tai mittariston ohjauspainikkeista ja paina sitten .
Navigointijärjestelmällä tai mediak eskuksella varustetut autot: Ase-
tukset, joita voidaan muuttaa navigointijärjestelmää tai mediakes-
kusta käyttämällä
Asetukset, joita voidaan muokata monitoiminäytön avulla
Asetukset, joita voidaan muuttaa valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun ammattit aitoisen ja hyvin varustetun
korjaamon toimesta
Symbolien selitykset: O = Mahdollinen, — = Ei mahdollinen
Autosi sisältää sähköisiä toimin toja, joiden asetuksia voidaan
muuttaa. Näiden toimintojen asetuksia voidaan muuttaa käyttämäl-
lä ohjauspyöräpainikkeita tai missä tahansa valtuutetulla Toyota-
jälleenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa.
Eräiden toimintojen asetukset muuttuvat samanaikaisesti kun muiden
toimintojen asetuksia muutetaan. Ota yhteys valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai mu uhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon tarkempien ohjeiden saamiseksi.
Auton asetusten muokkaaminen
Muutettavat asetukset
1
2
1
2
1
2
3
OM42B04FI.book Page 503 Tuesday, September 27, 2016 3:10 PM

5048-2. Muutettavat asetukset
OM42B04FI■
Mittaristo (
→S. 86 , 94)
*1: Oletusasetus vaihtelee maittain.
*2: Joissakin malleissa
■
Kaistavahti (LDA) (joissakin malleissa) ( →S. 239)
To i m i n t oOletus-
asetusValinnainen asetus
Language (kieli)*1English
(englanti)
French
(ranska)
—O—
Spanish
(espanja)
German (saksa)
Italian (italia)
Russian
(venäjä)
Turkish (turkki)
Units (yksiköt)*1km (L/100 km)km (km/L)OO—miles (MPG)*2
EV indicator (EV-merkkivalo) On (päällä) Off (pois päältä) — O —
Pop-up display (ponnahdus-
näyttö)On (päällä)Off (pois päältä)—O—
Accent color (korostusväri)Vaalean
sininenSininen
—O—Oranssi
Keltainen
123
To i m i n t oOletus- asetusValinnainen asetus
Steering Assist (ohjauksen
avustus)On (päällä)Off
(pois päältä)—O—
Alert sensitivity (hälytyksen
herkkyys)Standard
(normaali)High (korkea)—O—
Vehicle sway warning (toistu-
vasta kaistalta poikkeamisesta
varoittava toiminto)
On (päällä)Off
(pois päältä)—O—
Vehicle sway warning sensiti-
vity (toistuvasta kaistalta poik-
keamisesta varoittavan toimin-
non herkkyys)
Standard
(normaali)
Low (alhainen)
—O—High (korkea)
123
OM42B04FI.book Page 504 Tuesday, September 27, 2016 3:10 PM
