2017 TOYOTA RAV4 HYBRID Omistajan Käsikirja (in Finnish)

4817-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa
Jos moottori ylikuumenee
●Moottorin jäähdytysnesteen lämpömittarin neula (→S. 90) nousee
punaiselle alueelle tai havaitset huomattavaa tehohäviötä hybridi-
järjestelmässä. (Esimerkiksi auton nopeus ei nouse.)
● "Engine Coolant Temp high" (jäähdytysnesteen lämpötila korkea)-
tai "Hybrid System Overheated" (h ybridijärjestelmän ylikuumenemi-
nen) -viesti ilmestyy monitoiminäyttöön. (→S. 436)
● Höyryä nousee konepellin alta.
■Jos moottorin jäähdytysnesteen lämpötilan mittari nousee
punaiselle alueelle tai "Engine Coolant Temp high" (jäähdytys-
nesteen lämpötila korkea) tulee esiin monitoiminäytölle
Pysäköi auto turvalliseen paikkaan ja sammuta ilmastointijärjes-
telmä ja sammuta sitten hybridijärjestelmä.
Jos höyryä näkyy:
Nosta konepelti ylös varovaisesti, kun höyryn määrä on vähentynyt.
Jos höyryä ei näy:
Nosta konepelti ylös varovasti.
Kun hybridijärjestelmä on jäähtyny t tarpeeksi, tarkista letkut ja
jäähdytin mahdollisten vuotojen varalta.
Jäähdytin
Jäähdytystuulettimet
Jos suuria määriä jäähdytys-
nestettä vuotaa ulos, ota
välittömästi yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
Seuraavat seikat voivat kertoa siitä, että autosi on ylikuumene-
massa.
To i m e n p i t e e t
1
2
3
1
2
OM42B04FI.book Page 481 Tuesday, September 27, 2016 3:10 PM

4827-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
Nesteen pinnan taso on oikea, jos se asettuu merkkien FULL ja
LOW väliin.
Jäähdytysnestesäiliö
FULL
LOW
Lisää tarvittaes sa jäähdytys-
nestettä.
Hätätapauksessa voidaan käyt-
tää vettä, jos jäähdytysnestettä
ei ole saatavilla.
Käynnistä hybridijärjestelmä ja ky tke ilmastointilaite toimintaan
tarkistaaksesi, että jäähdyttimen jäähdytystuulettimet toimivat ja
tarkistaaksesi mahdollis et vuodot jäähdyttimestä ja jäähdyttimen
letkuista.
Tuulettimet toimivat, kun ilmastointilaite kytketään päälle h\
eti kylmä-
käynnistyksen jälkeen. Varmista, että tuulettimet toimivat kuulostele-
malla tuulettimen ääntä ja ilmanvirtausta. Jos näitä on vaikea todeta,
kytke ilmastointilaite vuoroin päälle ja pois päältä. (Tuulettimet eivät
mahdollisesti toimi kylmissä olosuhteissa.)
Jos tuulettimet eivät toimi:
Sammuta hybridijärjestelmä välittö mästi ja ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun korjaamoon.
Jos tuulettimet toimivat:
Anna lähimmän valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun korjaamon tarkastaa
auto.
4
1
2
3
5
6
7
OM42B04FI.book Page 482 Tuesday, September 27, 2016 3:10 PM

4837-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa

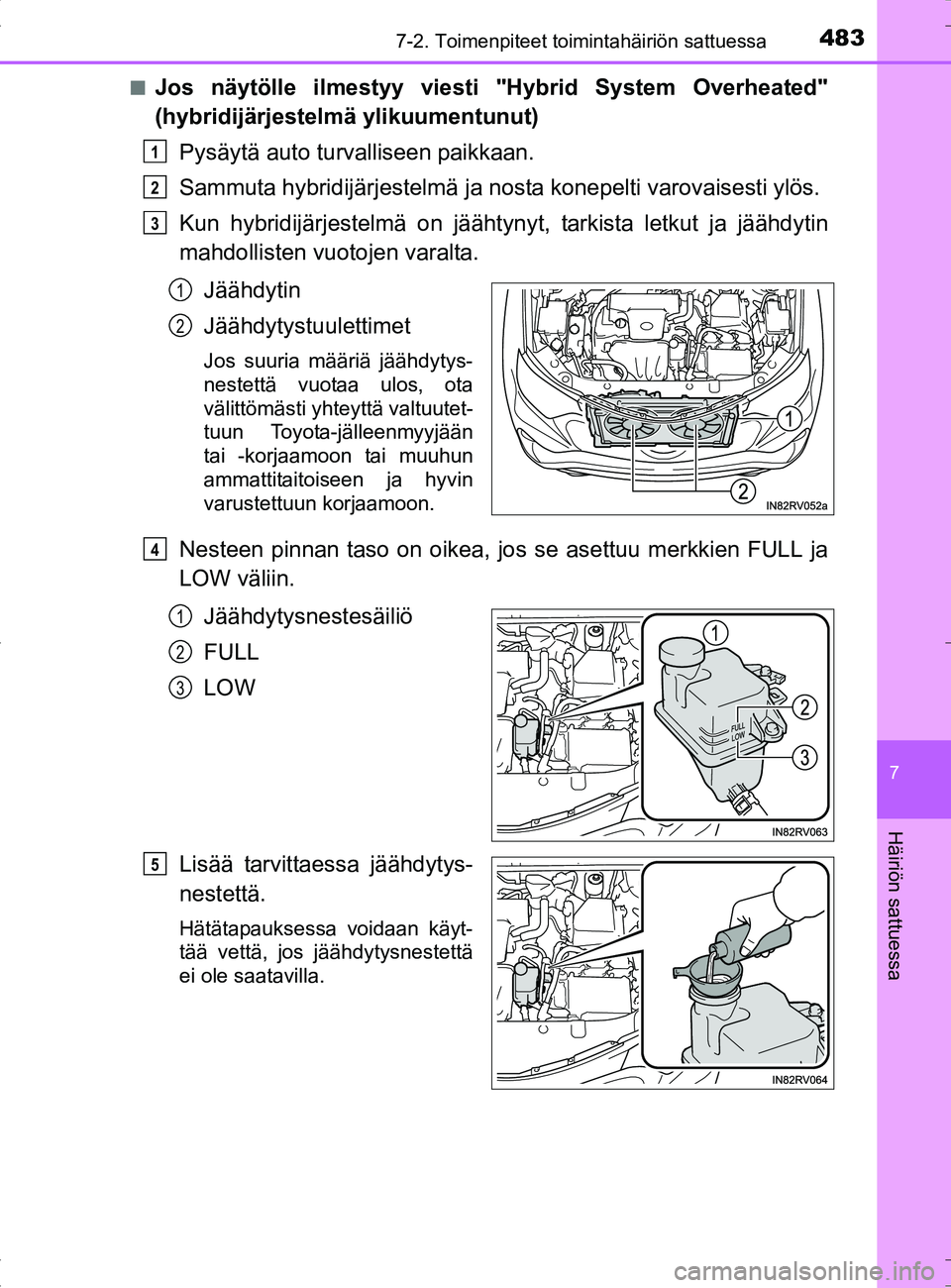

■Jos näytölle ilmestyy viesti "Hybrid System Overheated"
(hybridijärjestelmä ylikuumentunut)
Pysäytä auto turv alliseen paikkaan.
Sammuta hybridijärjestelmä ja nosta konepelti varovaisesti ylös.
Kun hybridijärjestelmä on jäähtynyt, tarkista letkut ja jäähdytin
mahdollisten vuotojen varalta.
Jäähdytin
Jäähdytystuulettimet
Jos suuria määriä jäähdytys-
nestettä vuotaa ulos, ota
välittömästi yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
Nesteen pinnan taso on oikea, jos se asettuu merkkien FULL ja
LOW väliin.
Jäähdytysnestesäiliö
FULL
LOW
Lisää tarvittaes sa jäähdytys-
nestettä.
Hätätapauksessa voidaan käyt-
tää vettä, jos jäähdytysnestettä
ei ole saatavilla.
1
2
3
1
2
4
1
2
3
5
OM42B04FI.book Page 483 Tuesday, September 27, 2016 3:10 PM

4847-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
Käynnistä hybridijärjestelmä ja tarkasta monitoiminäytöltä.
Jos viesti ei häviä:
Sammuta hybridijärjestelmä ja ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Jos viestiä ei näy:
Anna lähimmän valtuutetun Toyo ta-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun korjaamon tarkas-
taa auto.
VAROITUS
■ Kun teet tarkistuksia konepellin alla
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot kuten palovammat.
● Jos höyryä tulee konepellin alta, älä avaa konepeltiä ennen kuin höyryn
määrä on vähentynyt. Moottoritila voi olla erittäin kuuma.
● Sen jälkeen, kun hybridijärjestelmä on sammutettu tarkasta, että READY-
merkkivalo on sammunut.
Kun hybridijärjestelmä on käynnissä, bensiinimoottori voi automaattisesti
käynnistyä tai jäähdytystuuletin voi yllättäen käynnistyä, vaikka bensiinimoot-
tori sammuisi. Älä kosketa tai lähesty hihnojen pyöriviä osia tai tuuletinta. Seu-
rauksena voi olla sormien tai vaatteiden (erityisesti solmion, huivin tai
kaulahuivin) kiinni juuttuminen, joka johtaa vakaviin henkilövahinkoihin.
● Älä löysää jäähdytysnestesäiliön korkkia hybridijärjestelmän ja jäähdytti-
men ollessa kuumia.
Kuumaa höyryä tai jäähdytysnestettä saattaa suihkuta ulos.
6
OM42B04FI.book Page 484 Tuesday, September 27, 2016 3:10 PM

4857-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa

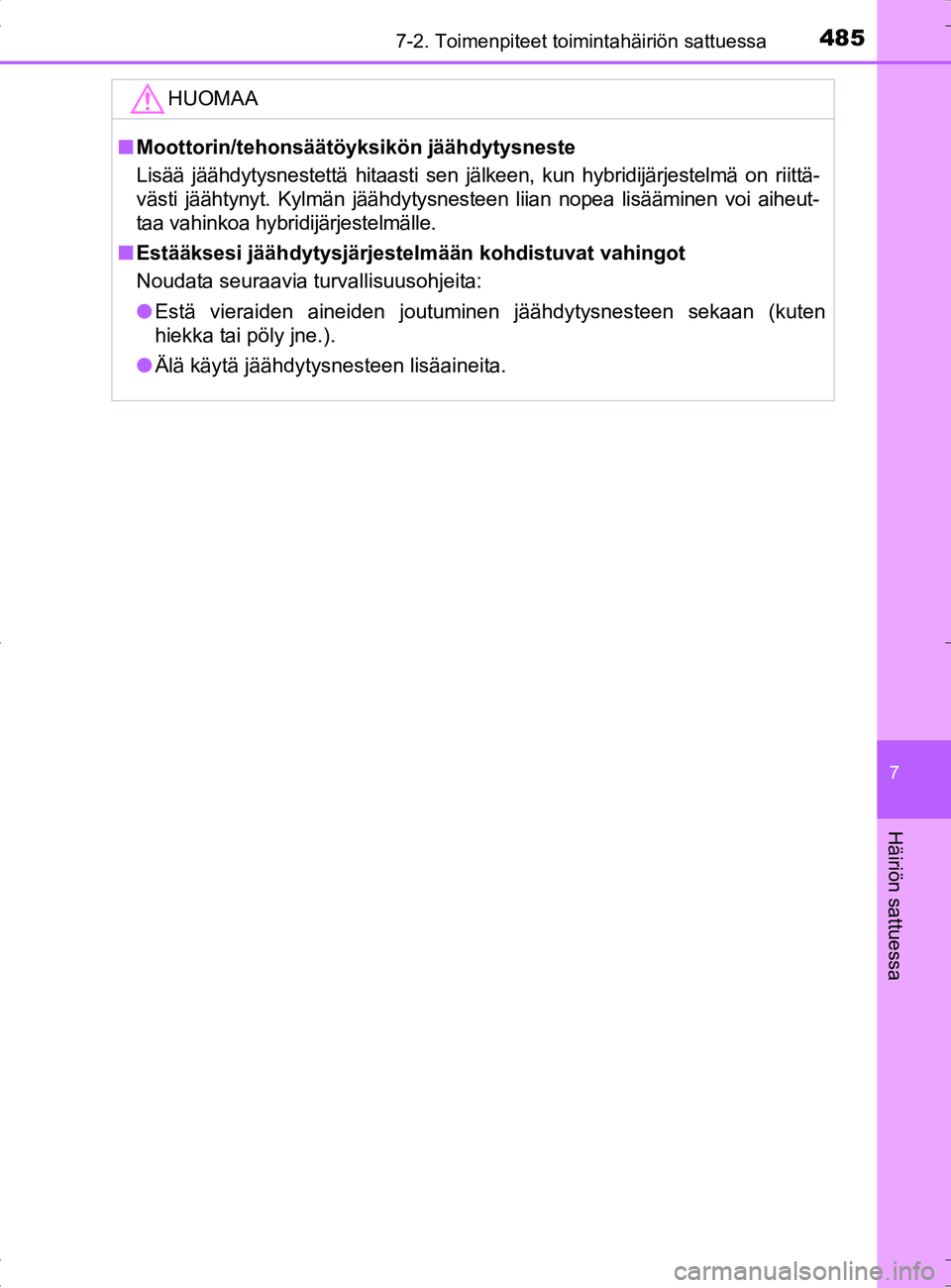

HUOMAA
■Moottorin/tehonsäätöyksi kön jäähdytysneste
Lisää jäähdytysnestettä hitaasti sen jälkeen, kun hybridijärjestelmä on riittä-
västi jäähtynyt. Kylmän jäähdytysnesteen liian nopea lisääminen voi aiheut-
taa vahinkoa hybridijärjestelmälle.
■ Estääksesi jäähdytysjärjestelmään kohdistuvat vahingot
Noudata seuraavia turvallisuusohjeita:
● Estä vieraiden aineiden joutuminen jäähdytysnesteen sekaan (ku\
ten
hiekka tai pöly jne.).
● Älä käytä jäähdytysnesteen lisäaineita.
OM42B04FI.book Page 485 Tuesday, September 27, 2016 3:10 PM

4867-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI

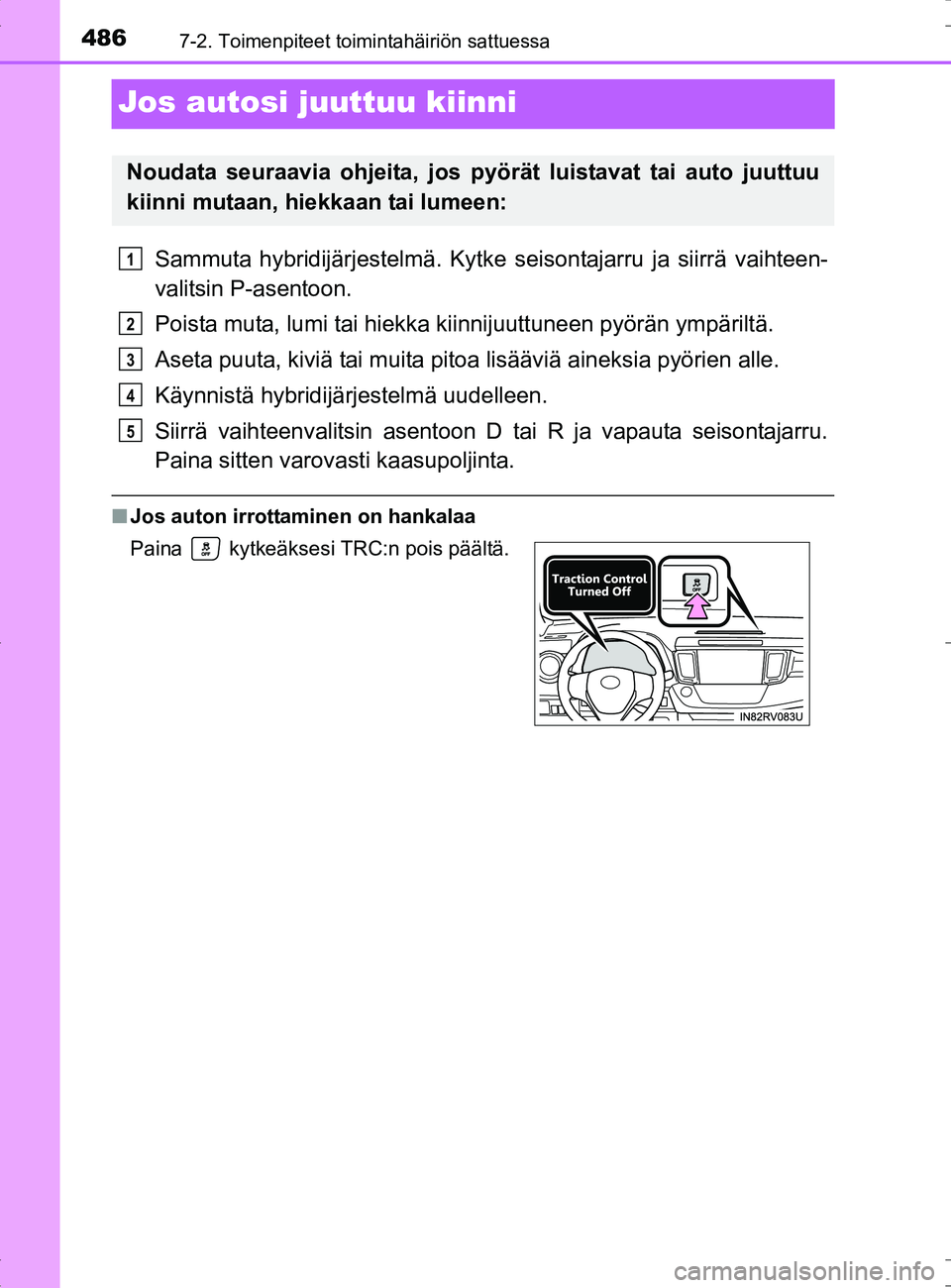

Jos autosi juuttuu kiinni
Sammuta hybridijärjestelmä. Kytke seisontajarru ja siirrä vaihteen-
valitsin P-asentoon.
Poista muta, lumi tai hiekka kiinnijuuttuneen pyörän ympäriltä.
Aseta puuta, kiviä tai muita pitoa lisääviä aineksia pyörien alle.
Käynnistä hybridijärjestelmä uudelleen.
Siirrä vaihteenvalitsin asentoon D tai R ja vapauta seisontajarru.
Paina sitten varovasti kaasupoljinta.
■ Jos auton irrottaminen on hankalaa
Noudata seuraavia ohjeita, jos pyörät luistavat tai auto juuttuu
kiinni mutaan, hiekkaan tai lumeen:
Paina kytkeäksesi TRC:n pois päältä.
1
2
3
4
5
OM42B04FI.book Page 486 Tuesday, September 27, 2016 3:10 PM

4877-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa

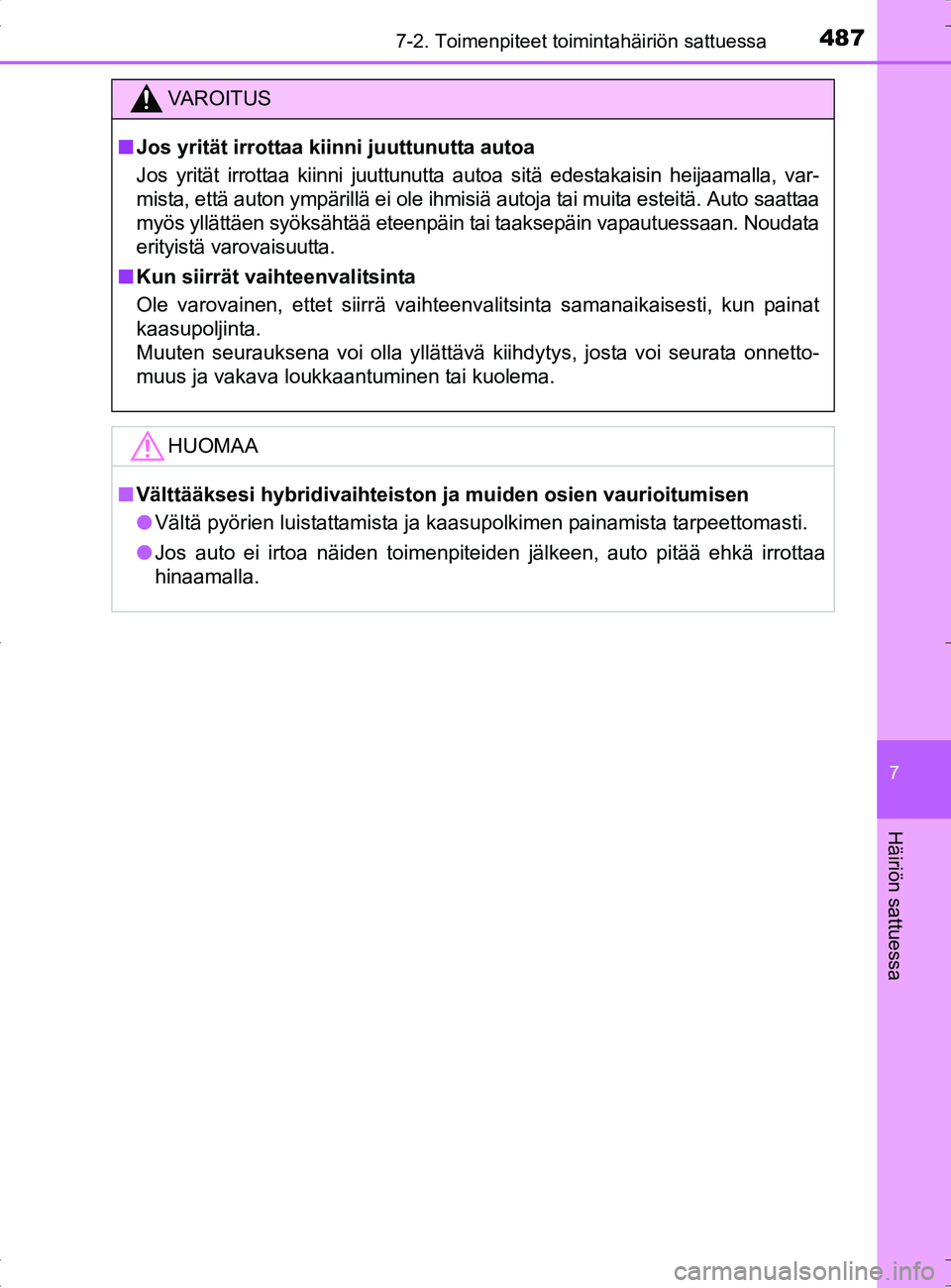

VAROITUS
■Jos yrität irrottaa kiin ni juuttunutta autoa
Jos yrität irrottaa kiinni juuttunutta autoa sitä edestakaisin heijaamalla, var-
mista, että auton ympärillä ei ole ihmisiä autoja tai muita esteitä. Auto saattaa
myös yllättäen syöksähtää eteenpäin tai taaksepäin vapautuessaan. Noudata
erityistä varovaisuutta.
■ Kun siirrät vaihteenvalitsinta
Ole varovainen, ettet siirrä vaihteenvalitsinta samanaikaisesti, kun painat
kaasupoljinta.
Muuten seurauksena voi olla yllättävä kiihdytys, josta voi seurata onnetto-
muus ja vakava loukkaantuminen tai kuolema.
HUOMAA
■Välttääksesi hybridivaihteiston ja muiden osien vaurioitumisen
● Vältä pyörien luistattamista ja kaasupolkimen painamista tarpeettomasti.
● Jos auto ei irtoa näiden toimenpiteiden jälkeen, auto pitää \
ehkä irrottaa
hinaamalla.
OM42B04FI.book Page 487 Tuesday, September 27, 2016 3:10 PM
