2017 TOYOTA RAV4 HYBRID Omistajan Käsikirja (in Finnish)

489

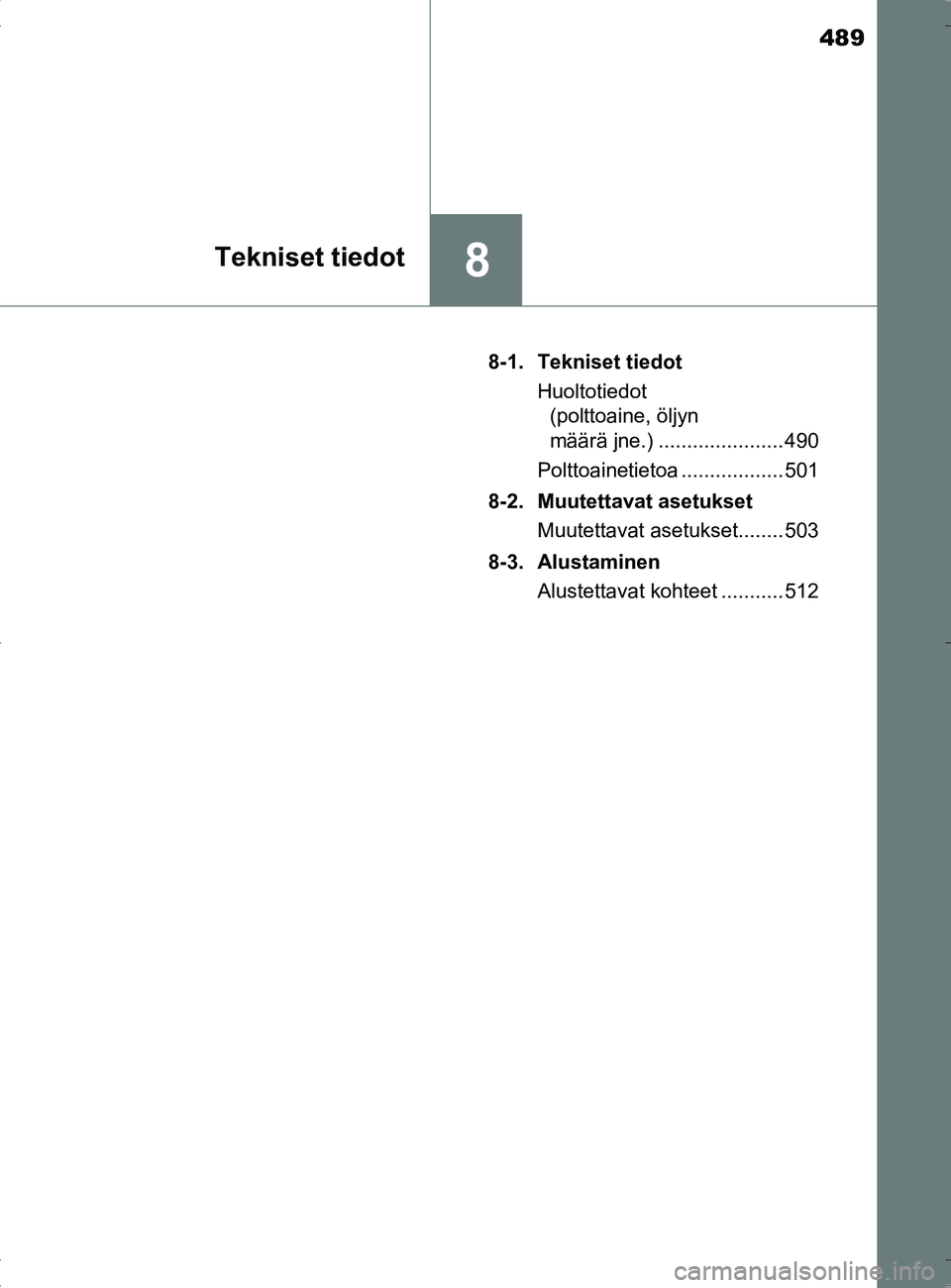

8Tekniset tiedot
OM42B04FI8-1. Tekniset tiedot
Huoltotiedot (polttoaine, öljyn
määrä jne.) ...................... 490
Polttoainetietoa .................. 501
8-2. Muutettavat asetukset Muutettavat asetukset........ 503
8-3. Alustaminen Alustettavat kohteet ........... 512
OM42B04FI.book Page 489 Tuesday, September 27, 2016 3:10 PM

4908-1. Tekniset tiedot
OM42B04FI
Huoltotiedot (polttoaine, öljyn määrä jne.)
*1: Kuormaamaton auto
*2: Korkeudeltaan korotetut mallit
*1: Perävaunun vetämiseen soveltuvat autot. ( →S. 172)
*2: Mallikoodi*4 jossa X-kirjain on viimeisenä kirjaimena.
*3: Mallikoodi*4 jossa W-kirjain on viimeisenä kirjaimena.
*4: Mallikoodi löytyy valmistajan kilvestä. (→S. 491)
Mitat
Pituus4 605 mm
Leveys1 845 mm
Korkeus*1
Ilman
kattokaiteita1 675 mm
1 685 mm*2
Kattokaiteilla1 705 mm
1 715 mm*2
Akseliväli2 660 mm
Raideleveys edessä
ja takana17-tuumaiset renkaat1 570 mm
18-tuumaiset renkaat1 560 mm
Massat
KokonaismassaKaksivetomallit2 205 kg
Nelivetomallit2 270 kg
Suurin sallittu
akselimassaEdessä1 220 kgTakana
Suurin sallittu vetoai-
san kuormitus
*1
Kaksivetomallit35 kg*2
70 kg*3
Nelivetomallit70 kg
Perävaunumassa*1
Jarruton750 kg
Jarrullinen
Kaksiveto-
mallit800 kg
Nelivetomallit1 650 kg
OM42B04FI.book Page 490 Tuesday, September 27, 2016 3:10 PM

4918-1. Tekniset tiedot
OM42B04FI
8
Tekniset tiedot
■Auton valmistenumero
Valmistenumero (VIN-numero) on autosi virallinen tunnistetieto. Se on
Toyota-autosi ensisijainen tunnistenumero. Sitä tarvitaan rekisteröitä-
essä auton omistajaa.
Numero on stanssattu oikean
etuistuimen alle.
Numero on stanssattu kojetau-
lun vasempaan yläkulmaan.
Numero löytyy myös valmista-
jan kilvestä.
Auton tunnistetiedot
OM42B04FI.book Page 491 Tuesday, September 27, 2016 3:10 PM

4928-1. Tekniset tiedot
OM42B04FI■

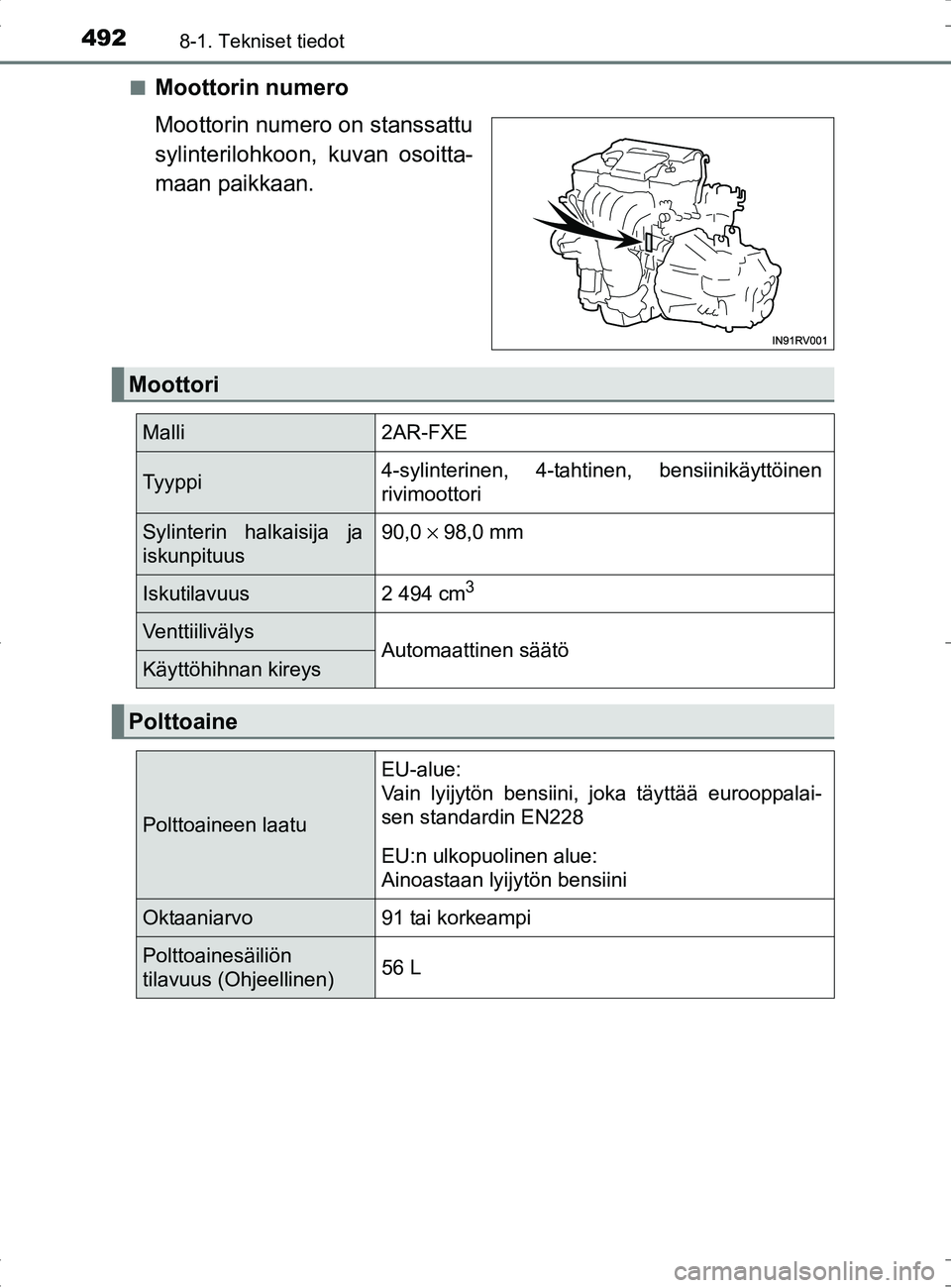

Moottorin numero
Moottorin numero on stanssattu
sylinterilohkoon, kuvan osoitta-
maan paikkaan.
Moottori
Malli2AR-FXE
Tyyppi4-sylinterinen, 4-tahtinen, bensiinikäyttöinen
rivimoottori
Sylinterin halkaisija ja
iskunpituus90,0 ×
98,0 mm
Iskutilavuus2 494 cm3
VenttiilivälysAutomaattinen säätöKäyttöhihnan kireys
Polttoaine
Polttoaineen laatu
EU-alue:
Vain lyijytön bensiini, joka täyttää eurooppalai-
sen standardin EN228
EU:n ulkopuolinen alue:
Ainoastaan lyijytön bensiini
Oktaaniarvo 91 tai korkeampi
Polttoainesäiliön
tilavuus (Ohjeellinen)56 L
OM42B04FI.book Page 492 Tuesday, September 27, 2016 3:10 PM

4938-1. Tekniset tiedot
OM42B04FI
8
Tekniset tiedot
*: Vain nelivetomallit

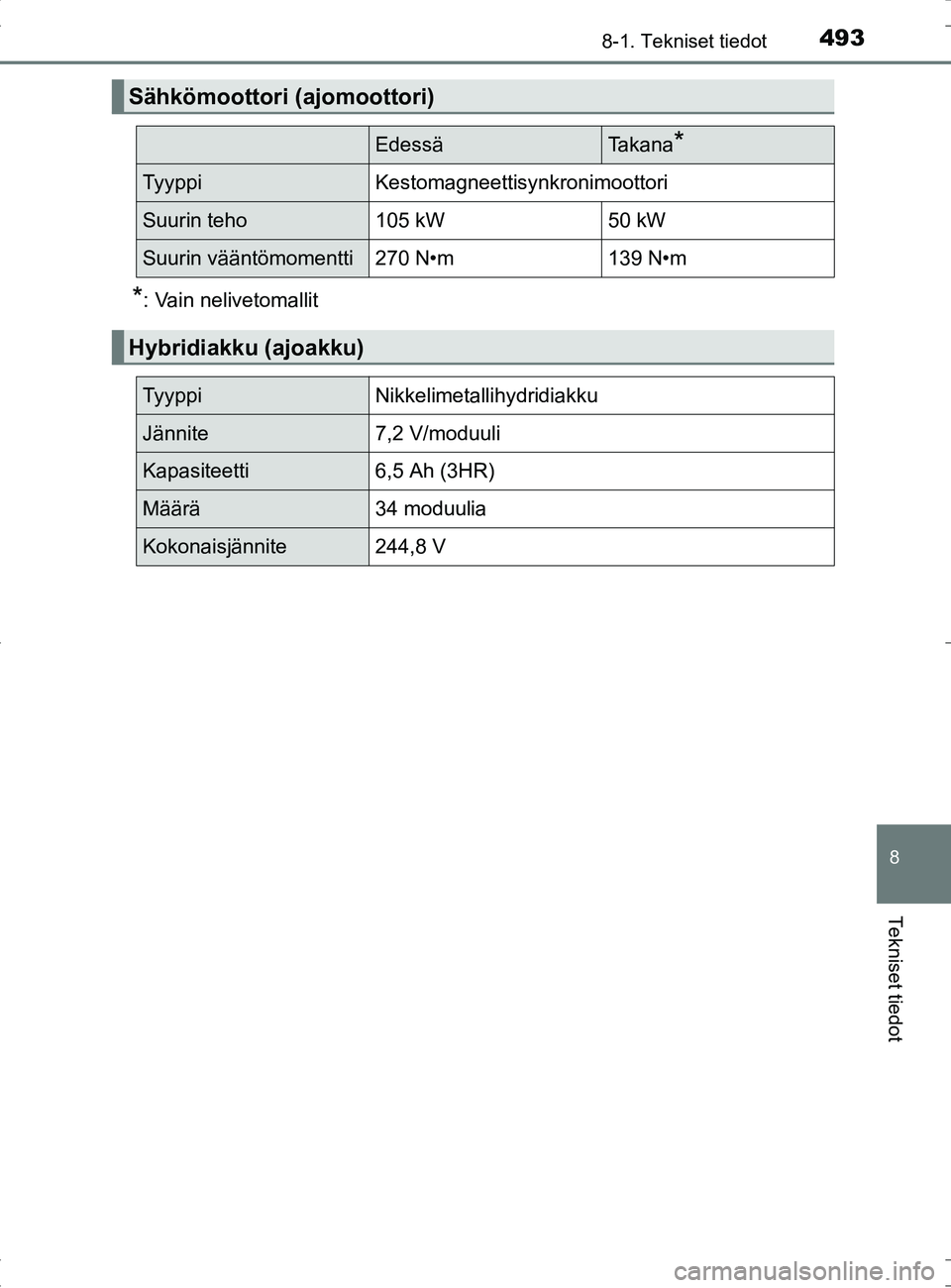

Sähkömoottori (ajomoottori)
EdessäTa k a n a*
TyyppiKestomagneettisynkronimoottori
Suurin teho105 kW50 kW
Suurin vääntömomentti270 N•m 139 N•m
Hybridiakku (ajoakku)
TyyppiNikkelimetallihydridiakku
Jännite7,2 V/moduuli
Kapasiteetti6,5 Ah (3HR)
Määrä34 moduulia
Kokonaisjännite244,8 V
OM42B04FI.book Page 493 Tuesday, September 27, 2016 3:10 PM

4948-1. Tekniset tiedot
OM42B04FI■

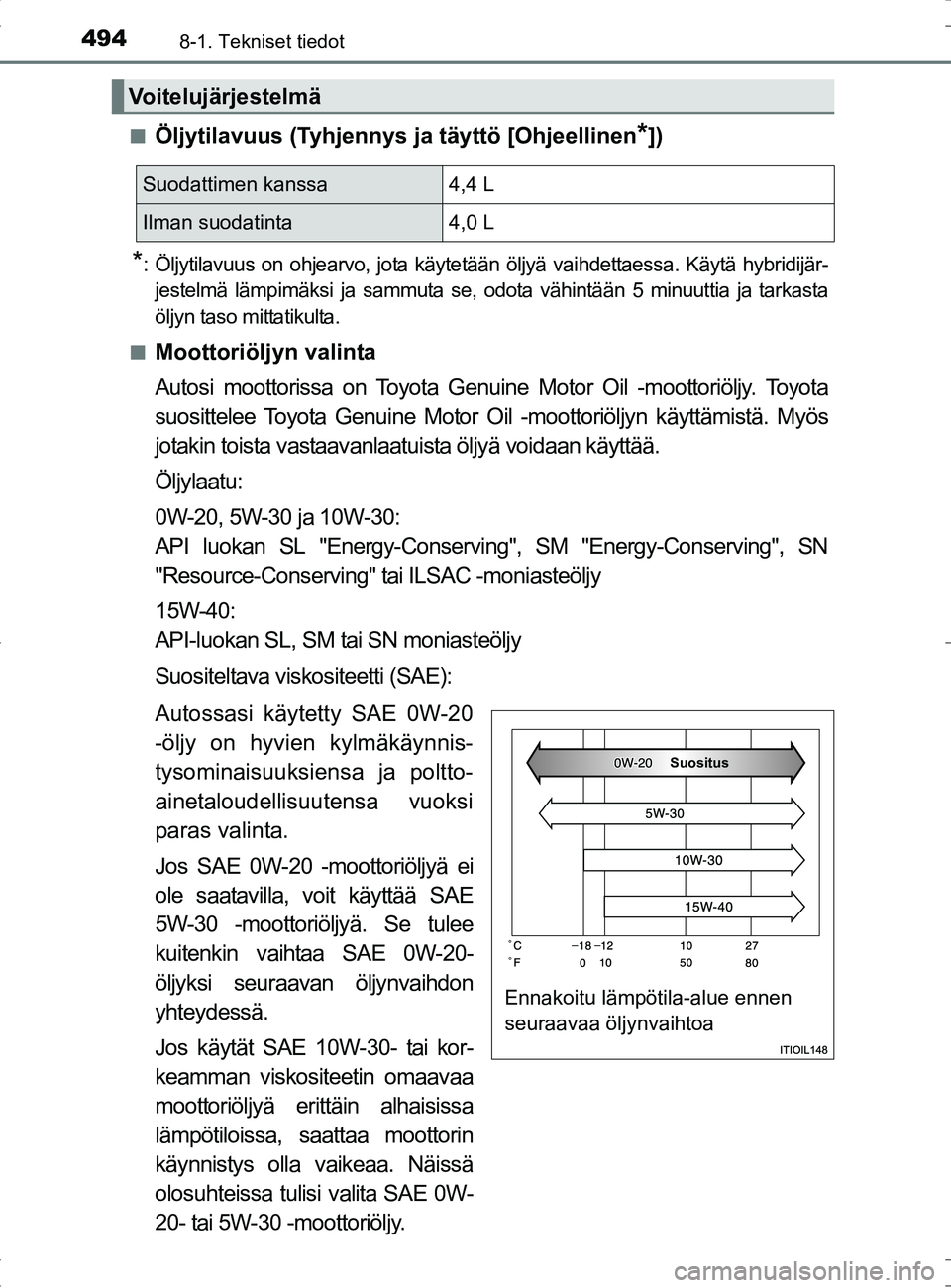

Öljytilavuus (Tyhjennys ja täyttö [Ohjeellinen*])
*: Öljytilavuus on ohjearvo, jota käytetään öljyä vaihdettaessa. Käytä hybridijär-
jestelmä lämpimäksi ja sammuta se, odota vähintään 5 minuuttia ja tarkasta
öljyn taso mittatikulta.
■
Moottoriöljyn valinta
Autosi moottorissa on Toyota Genui ne Motor Oil -moottoriöljy. Toyota
suosittelee Toyota Genuine Motor O il -moottoriöljyn käyttämistä. Myös
jotakin toista vastaavanlaatuista öljyä voidaan käyttää.
Öljylaatu:
0W-20, 5W-30 ja 10W-30:
API luokan SL "Energy-Conserving", SM "Energy-Conserving", SN
"Resource-Conserving" tai ILSAC -moniasteöljy
15W-40:
API-luokan SL, SM tai SN moniasteöljy
Suositeltava viskositeetti (SAE):
Autossasi käytetty SAE 0W-20
-öljy on hyvien kylmäkäynnis-
tysominaisuuksiensa ja poltto-
ainetaloudellisuutensa vuoksi
paras valinta.
Jos SAE 0W-20 -moottoriöljyä ei
ole saatavilla, voit käyttää SAE
5W-30 -moottoriöljyä. Se tulee
kuitenkin vaihtaa SAE 0W-20-
öljyksi seuraavan öljynvaihdon
yhteydessä.
Jos käytät SAE 10W-30- tai kor-
keamman viskositeetin omaavaa
moottoriöljyä erittäin alhaisissa
lämpötiloissa, saattaa moottorin
käynnistys olla vaikeaa. Näissä
olosuhteissa tulisi valita SAE 0W-
20- tai 5W-30 -moottoriöljy.
Voitelujärjestelmä
Suodattimen kanssa4,4 L
Ilman suodatinta4,0 L
Ennakoitu lämpötila-alue ennen
seuraavaa öljynvaihtoa
Suositus
OM42B04FI.book Page 494 Tuesday, September 27, 2016 3:10 PM

4958-1. Tekniset tiedot
OM42B04FI
8
Tekniset tiedot

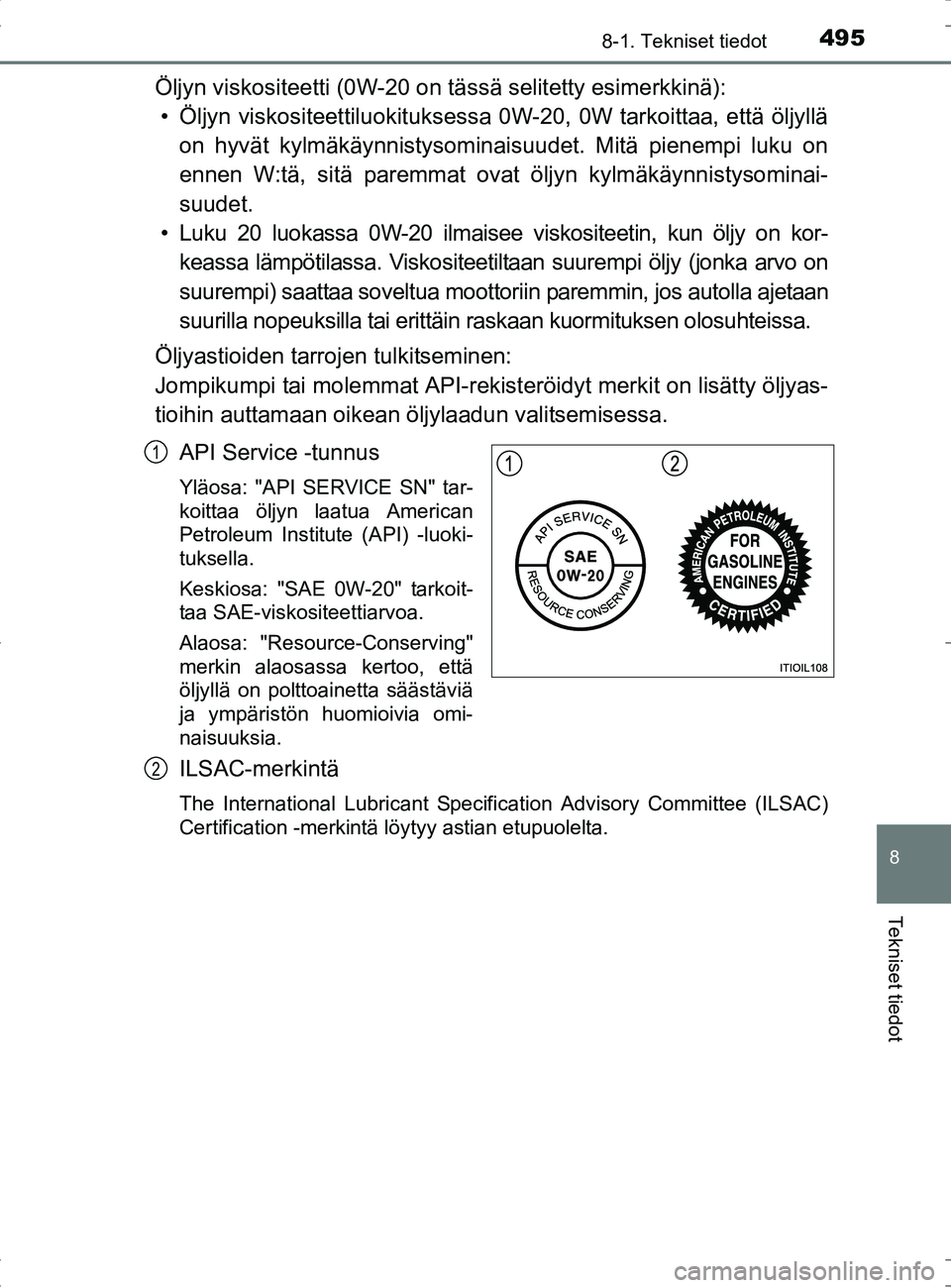

Öljyn viskositeetti (0W-20 on tässä selitetty esimerkkinä):
• Öljyn viskositeettiluokituksessa 0W -20, 0W tarkoittaa, että öljyllä
on hyvät kylmäkäynnistysominaisu udet. Mitä pienempi luku on
ennen W:tä, sitä paremmat ovat öljyn kylmäkäynnistysominai-
suudet.
• Luku 20 luokassa 0W-20 ilmaisee viskositeetin, kun öljy on kor- keassa lämpötilassa. Viskositeetiltaan suurempi öljy (jonka arvo on
suurempi) saattaa soveltua moottoriin paremmin, jos autolla ajetaan
suurilla nopeuksilla tai erittäin raskaan kuormituksen olosuhteissa.
Öljyastioiden tarrojen tulkitseminen:
Jompikumpi tai molemmat API-rekist eröidyt merkit on lisätty öljyas-
tioihin auttamaan oikean öljylaadun valitsemisessa.
API Service -tunnus
Yläosa: "API SERVICE SN" tar-
koittaa öljyn laatua American
Petroleum Institute (API) -luoki-
tuksella.
Keskiosa: "SAE 0W-20" tarkoit-
taa SAE-viskositeettiarvoa.
Alaosa: "Resource-Conserving"
merkin alaosassa kertoo, että
öljyllä on polttoainetta säästäviä
ja ympäristön huomioivia omi-
naisuuksia.
ILSAC-merkintä
The International Lubricant Specification Advisory Committee (ILSAC)
Certification -merkintä löytyy astian etupuolelta.
1
2
OM42B04FI.book Page 495 Tuesday, September 27, 2016 3:10 PM

4968-1. Tekniset tiedot
OM42B04FI

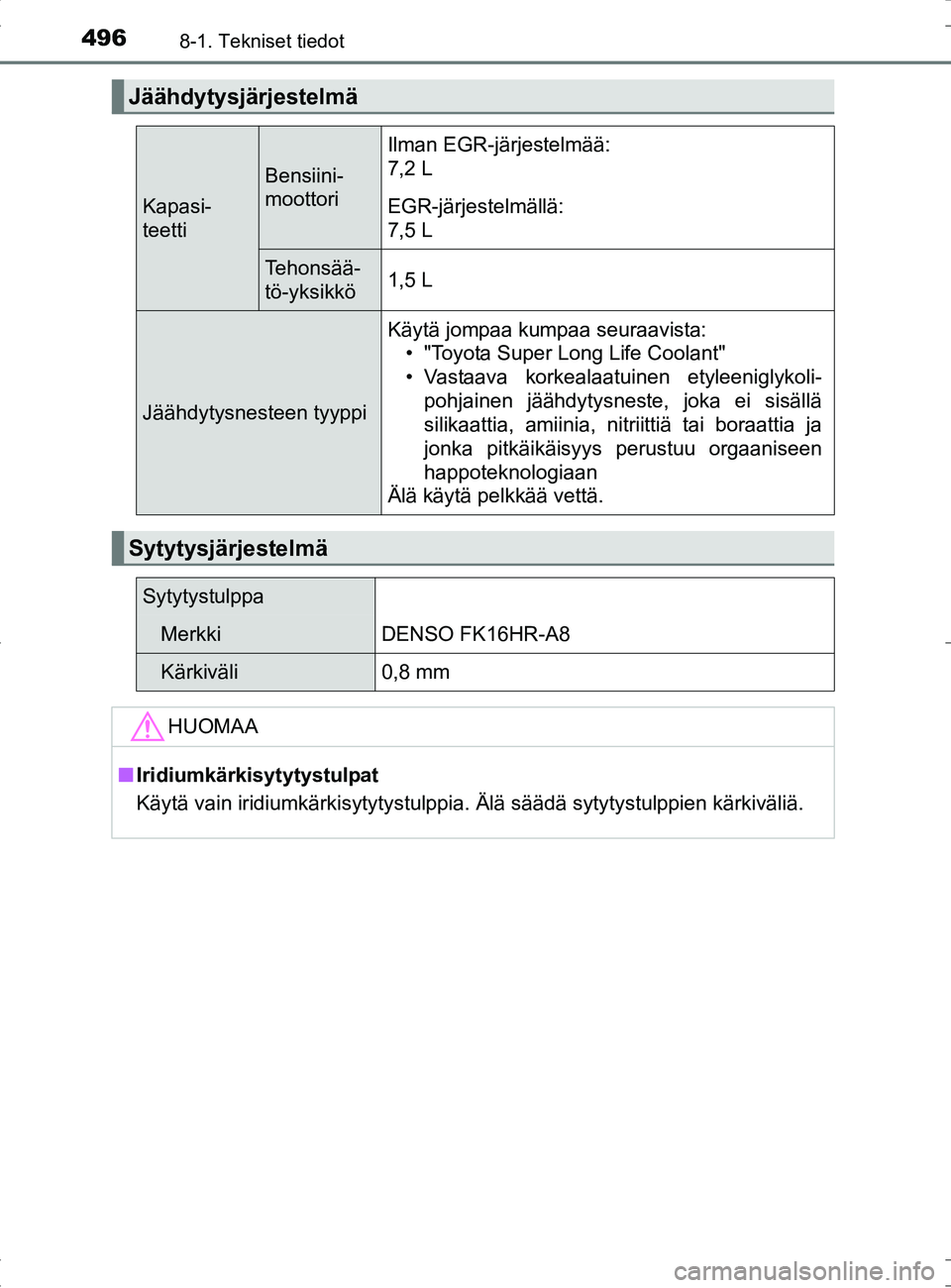

Jäähdytysjärjestelmä
Kapasi-
teetti
Bensiini-
moottori
Ilman EGR-järjestelmää:
7,2 L
EGR-järjestelmällä:
7,5 L
Tehonsää-
tö-yksikkö1,5 L
Jäähdytysnesteen tyyppi
Käytä jompaa kumpaa seuraavista:• "Toyota Super Long Life Coolant"
• Vastaava korkealaatuinen etyleeniglykoli-
pohjainen jäähdytysneste, joka ei sisällä
silikaattia, amiinia, nitriittiä tai boraattia ja
jonka pitkäikäisyys perustuu orgaaniseen
happoteknologiaan
Älä käytä pelkkää vettä.
Sytytysjärjestelmä
Sytytystulppa
MerkkiDENSO FK16HR-A8
Kärkiväli0,8 mm
HUOMAA
■ Iridiumkärkisytytystulpat
Käytä vain iridiumkärkisytytystulppia. Älä säädä sytytystulppien kärkiväliä.
OM42B04FI.book Page 496 Tuesday, September 27, 2016 3:10 PM
