2017 TOYOTA RAV4 HYBRID Omistajan Käsikirja (in Finnish)

3936-3. Tee-se-itse-huolto
OM42B04FI
6
Huolto ja hoito

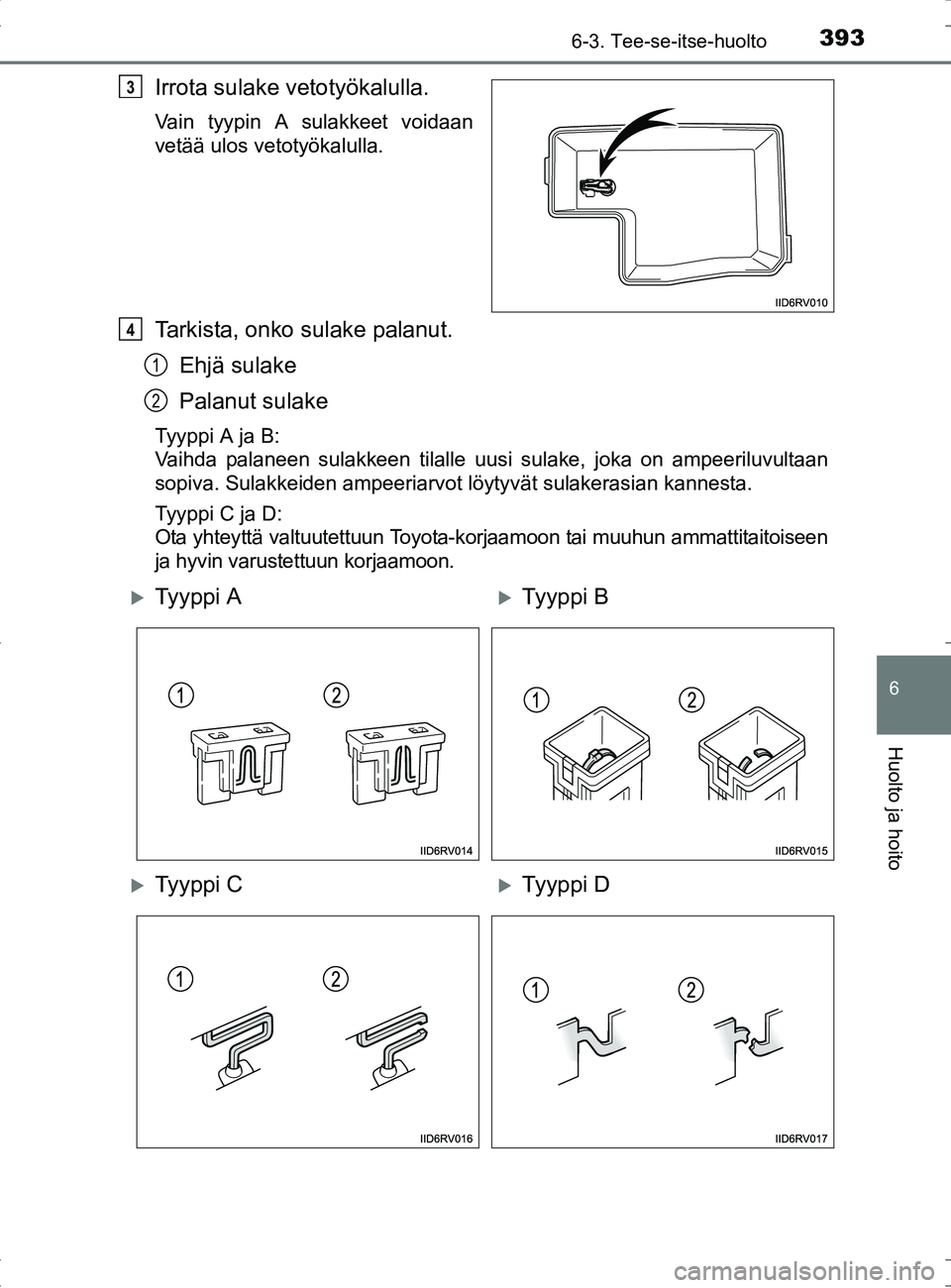

Irrota sulake vetotyökalulla.
Vain tyypin A sulakkeet voidaan
vetää ulos vetotyökalulla.
Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Tyyppi A ja B:
Vaihda palaneen sulakkeen tilalle uusi sulake, joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
Tyyppi C ja D:
Ota yhteyttä valtuutettuun Toyota-korjaamoon tai muuhun ammattitaitoiseen
ja hyvin varustettuun korjaamoon.
3
4
1
2
XTy y p p i AXTy y p p i B
XTy y p p i CXTy y p p i D
OM42B04FI.book Page 393 Tuesday, September 27, 2016 3:10 PM

3946-3. Tee-se-itse-huolto
OM42B04FI

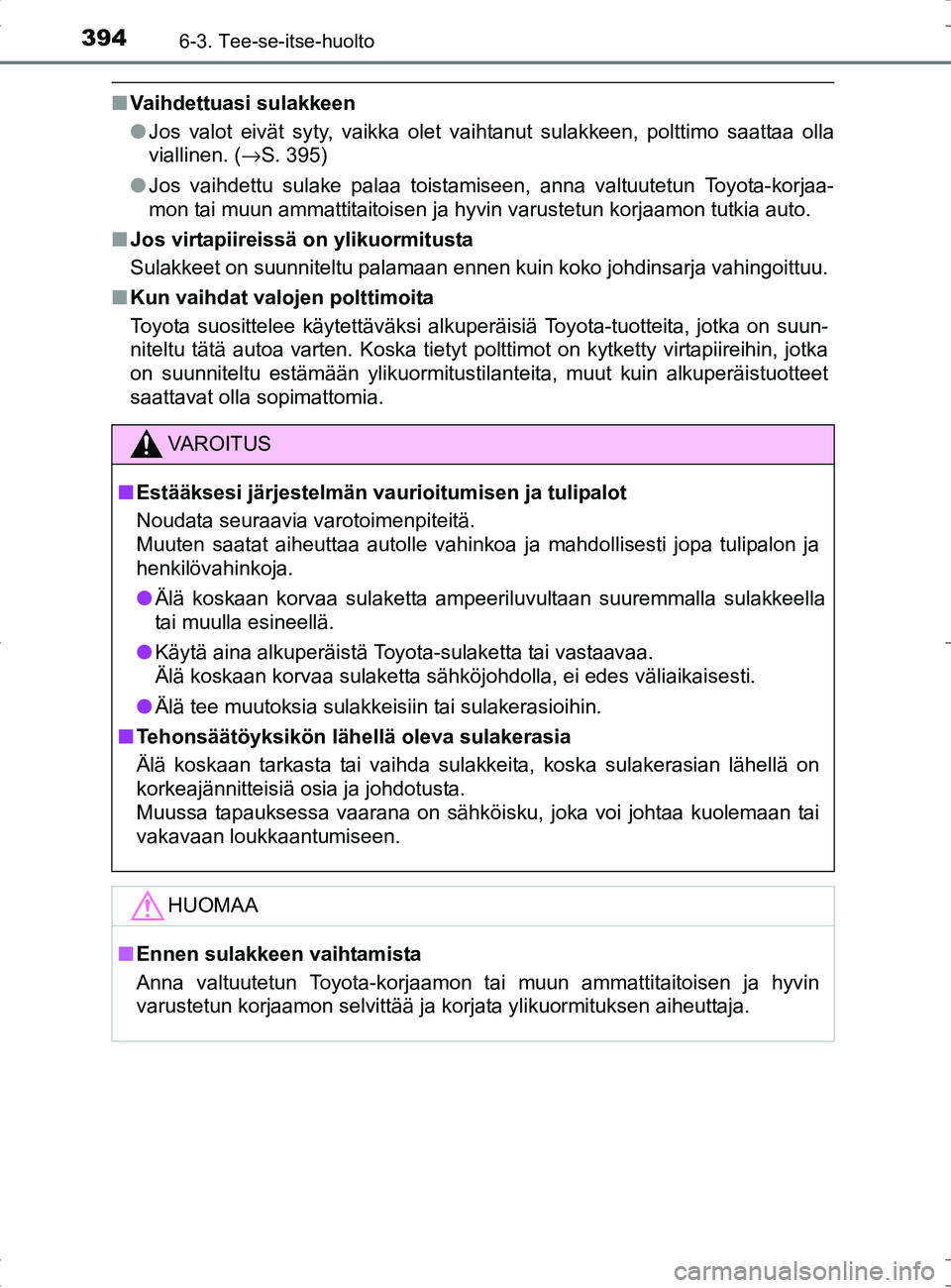

■Vaihdettuasi sulakkeen
●Jos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( →S. 395)
● Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto.
■ Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
■ Kun vaihdat valojen polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
VAROITUS
■Estääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
● Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
● Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
● Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
■ Tehonsäätöyksikön lähellä oleva sulakerasia
Älä koskaan tarkasta tai vaihda sulakkeita, koska sulakerasian lähellä on
korkeajännitteisiä osia ja johdotusta.
Muussa tapauksessa vaarana on sähköisku, joka voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
HUOMAA
■Ennen sulakkeen vaihtamista
Anna valtuutetun Toyota-korjaamon tai muun ammattitaitoisen ja hyvin
varustetun korjaamon selvittää ja korjata ylikuormituksen aiheuttaja.
OM42B04FI.book Page 394 Tuesday, September 27, 2016 3:10 PM

3956-3. Tee-se-itse-huolto
OM42B04FI
6
Huolto ja hoito

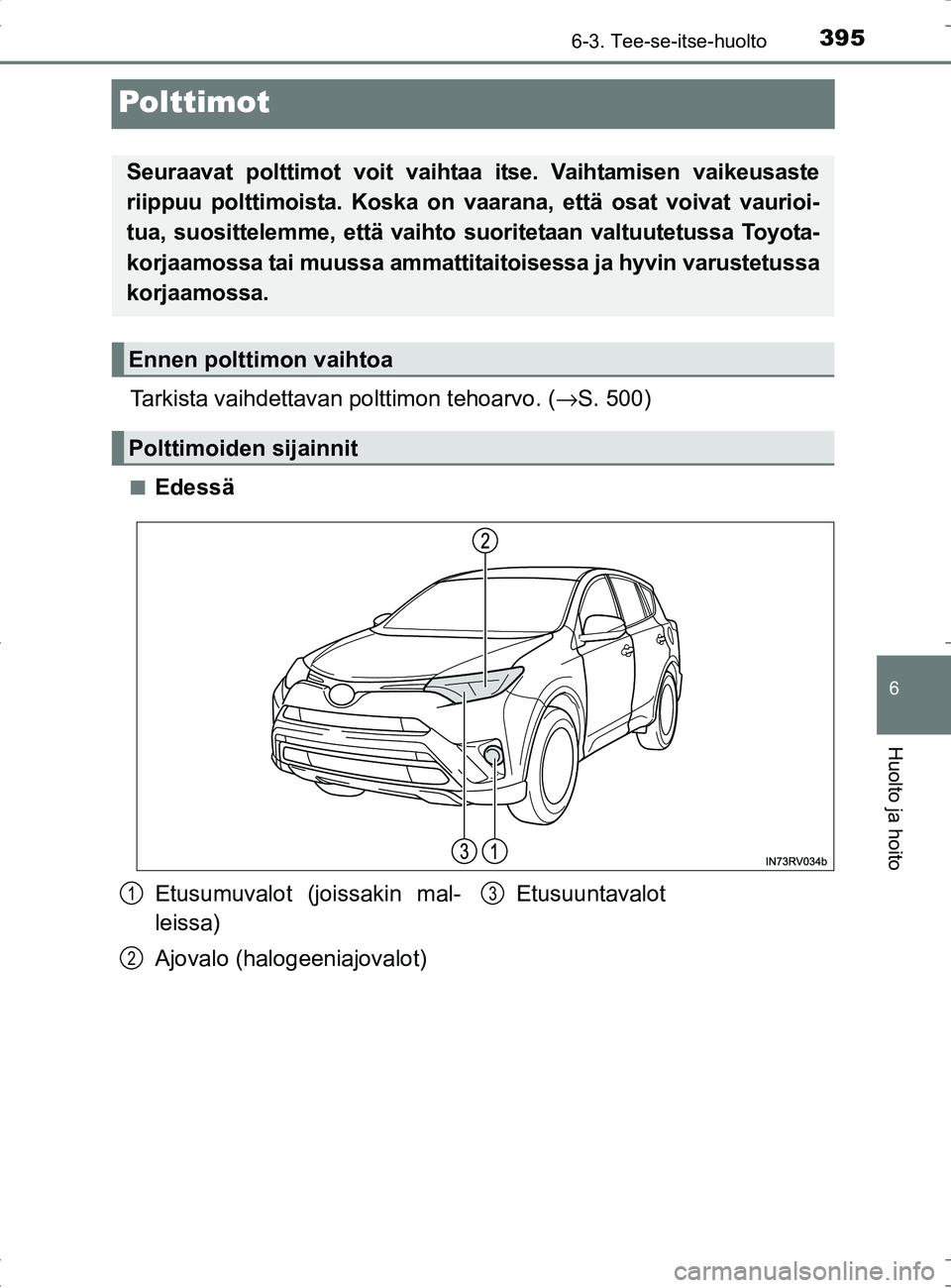

Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (→S. 500)
■Edessä
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaarana, että osat voivat vaurioi-
tua, suosittelemme, että vaihto suoritetaan valtuutetussa Toyota-
korjaamossa tai muussa ammattitaitoisessa ja hyvin varustetussa
korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Etusumuvalot (joissakin mal-
leissa)
Ajovalo (halogeeniajovalot) Etusuuntavalot1
2
3
OM42B04FI.book Page 395 Tuesday, September 27, 2016 3:10 PM

3966-3. Tee-se-itse-huolto
OM42B04FI■
Ta k a n a
■Ajovalot (halogeeniajovalot)
Käännä polttimon kantaa
vastapäivään.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
Takasuuntavalo
Peruutusvalo Rekisterikilven valot
Polttimoiden vaihto
1
2
3
1
2
OM42B04FI.book Page 396 Tuesday, September 27, 2016 3:10 PM

3976-3. Tee-se-itse-huolto
OM42B04FI
6
Huolto ja hoito

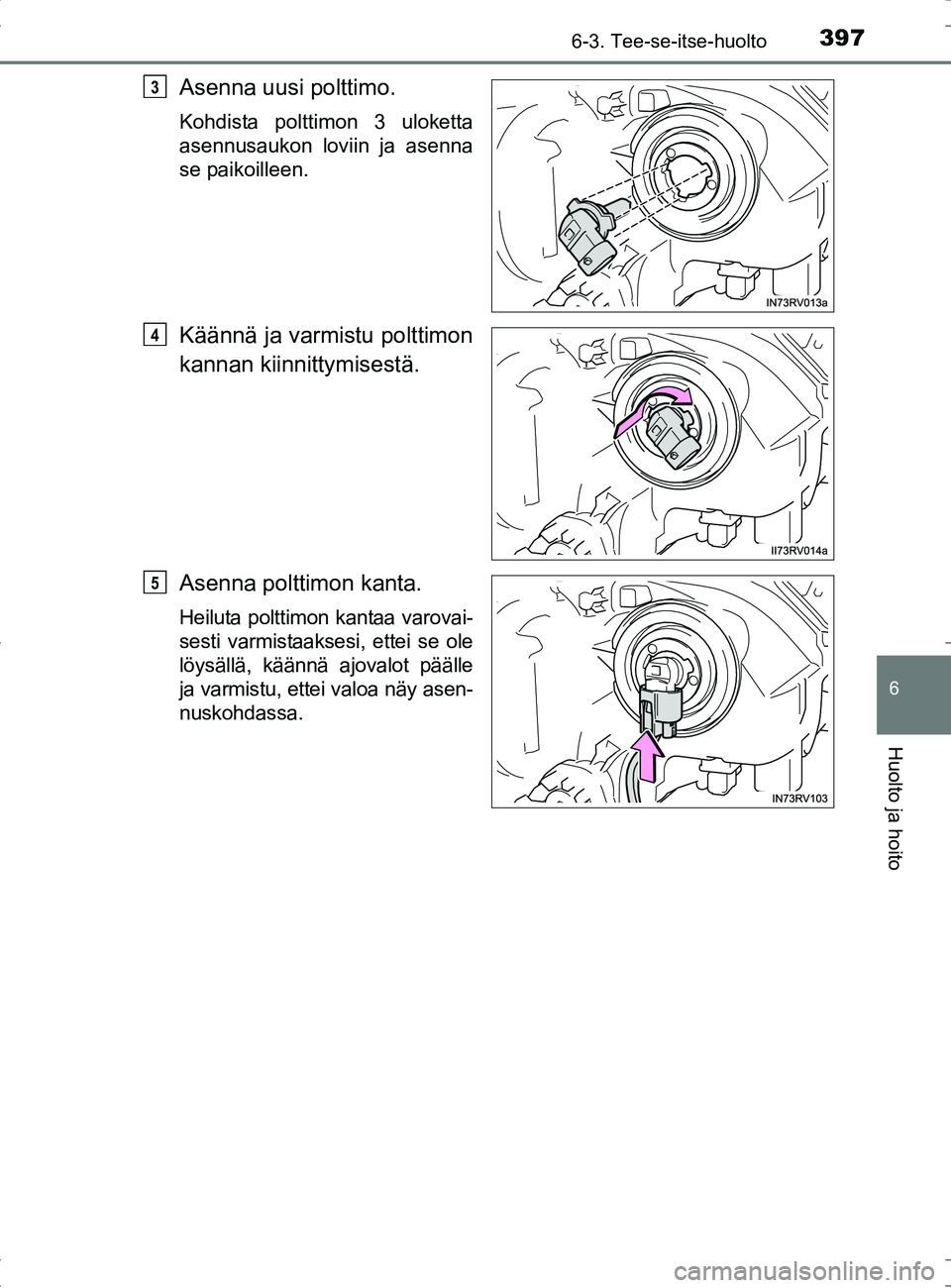

Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Asenna polttimon kanta.
Heiluta polttimon kantaa varovai-
sesti varmistaaksesi, ettei se ole
löysällä, käännä ajovalot päälle
ja varmistu, ettei valoa näy asen-
nuskohdassa.
3
4
5
OM42B04FI.book Page 397 Tuesday, September 27, 2016 3:10 PM

3986-3. Tee-se-itse-huolto
OM42B04FI■
Etusuuntavalot
Käännä polttimon kantaa vas-
tapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
1
2
3
OM42B04FI.book Page 398 Tuesday, September 27, 2016 3:10 PM

3996-3. Tee-se-itse-huolto
OM42B04FI
6
Huolto ja hoito

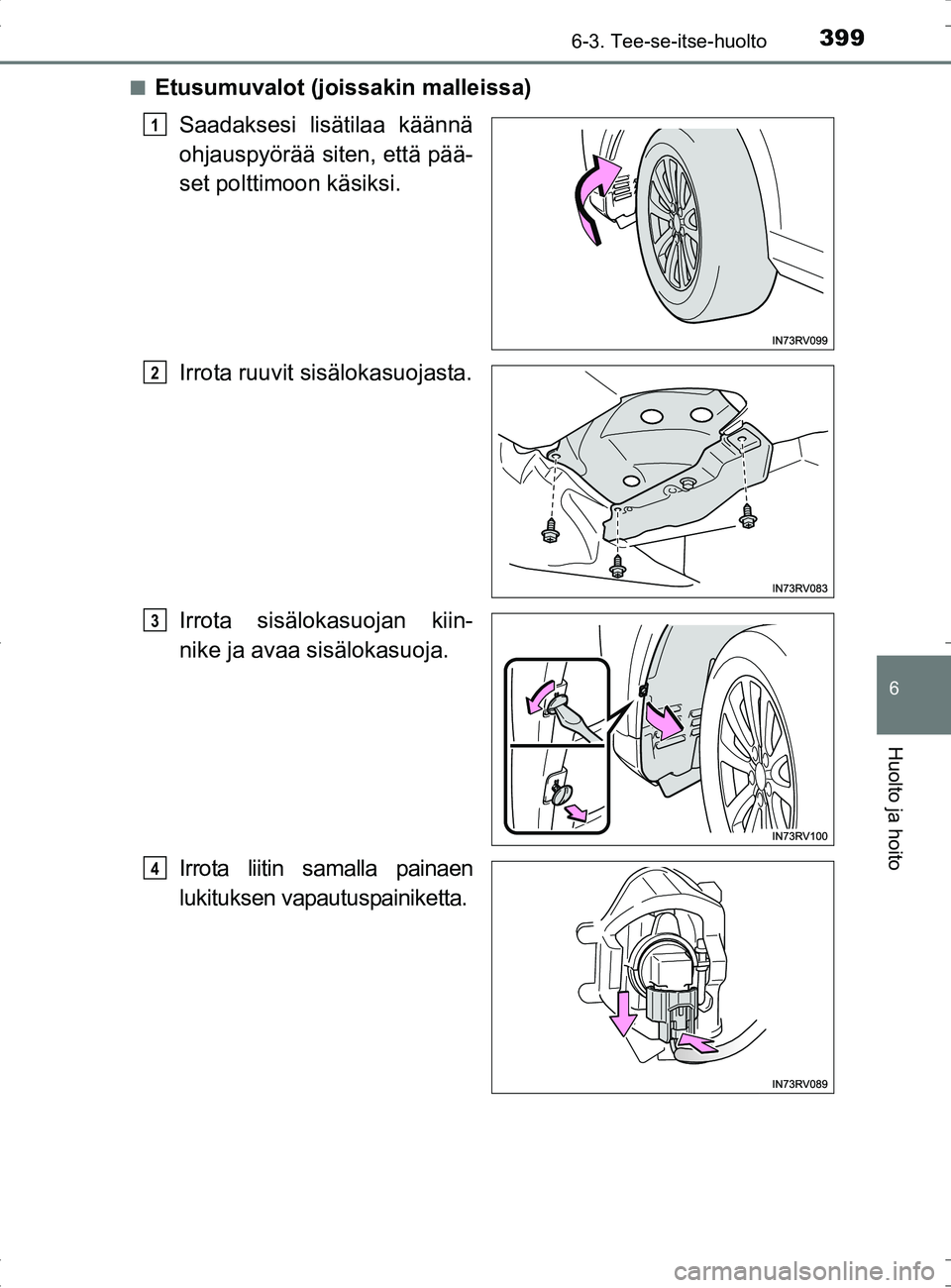

■Etusumuvalot (joissakin malleissa)Saadaksesi lisätilaa käännä
ohjauspyörää siten, että pää-
set polttimoon käsiksi.
Irrota ruuvit sisälokasuojasta.
Irrota sisälokasuojan kiin-
nike ja avaa sisälokasuoja.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
1
2
3
4
OM42B04FI.book Page 399 Tuesday, September 27, 2016 3:10 PM

4006-3. Tee-se-itse-huolto
OM42B04FI
Käännä polttimon kantaa
vastapäivään.
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna se
paikoilleen. Kierrä myötäpäivään
kiinni.
Asenna liitin.
Kun olet asentanut liittimen, hei-
luta polttimon kantaa varovai-
sesti varmistaaksesi, ettei se ole
löysällä, kytke sumuvalot päälle
ja varmistu, ettei valoa näy
asennuskohdassa.
Asenna sisälokasuoja pai-
koilleen ja asenna pidikkeet.
Aseta pidike paikoilleen ja
lukitse kiertämällä.
5
6
7
8
