2017 TOYOTA RAV4 HYBRID Omistajan Käsikirja (in Finnish)

3215-3. Säilytystilojen käyttö
OM42B04FI
5
Matkustamon laitteet
Pullotelineet
XEdessäXTa k a n a
VAROITUS
Älä laita pullotelineisiin muuta tavaraa kuin pulloja.
Muut esineet voivat lentää mukitelineistä onnettomuuden tai äkillisen jarru-
tuksen yhteydessä ja aiheuttaa henkilövahinkoja.
HUOMAA
Sulje korkki ennen kuin asetat pullon telineeseen. Älä aseta avonaisia pulloja,
nestettä sisältäviä juomalaseja tai pahvimukeja pullotelineisiin. Sisältö saat-
taa läikkyä yli ja juomalasit saattavat särkyä.
OM42B04FI.book Page 321 Tuesday, September 27, 2016 3:10 PM

322
OM42B04FI
5-3. Säilytystilojen käyttö

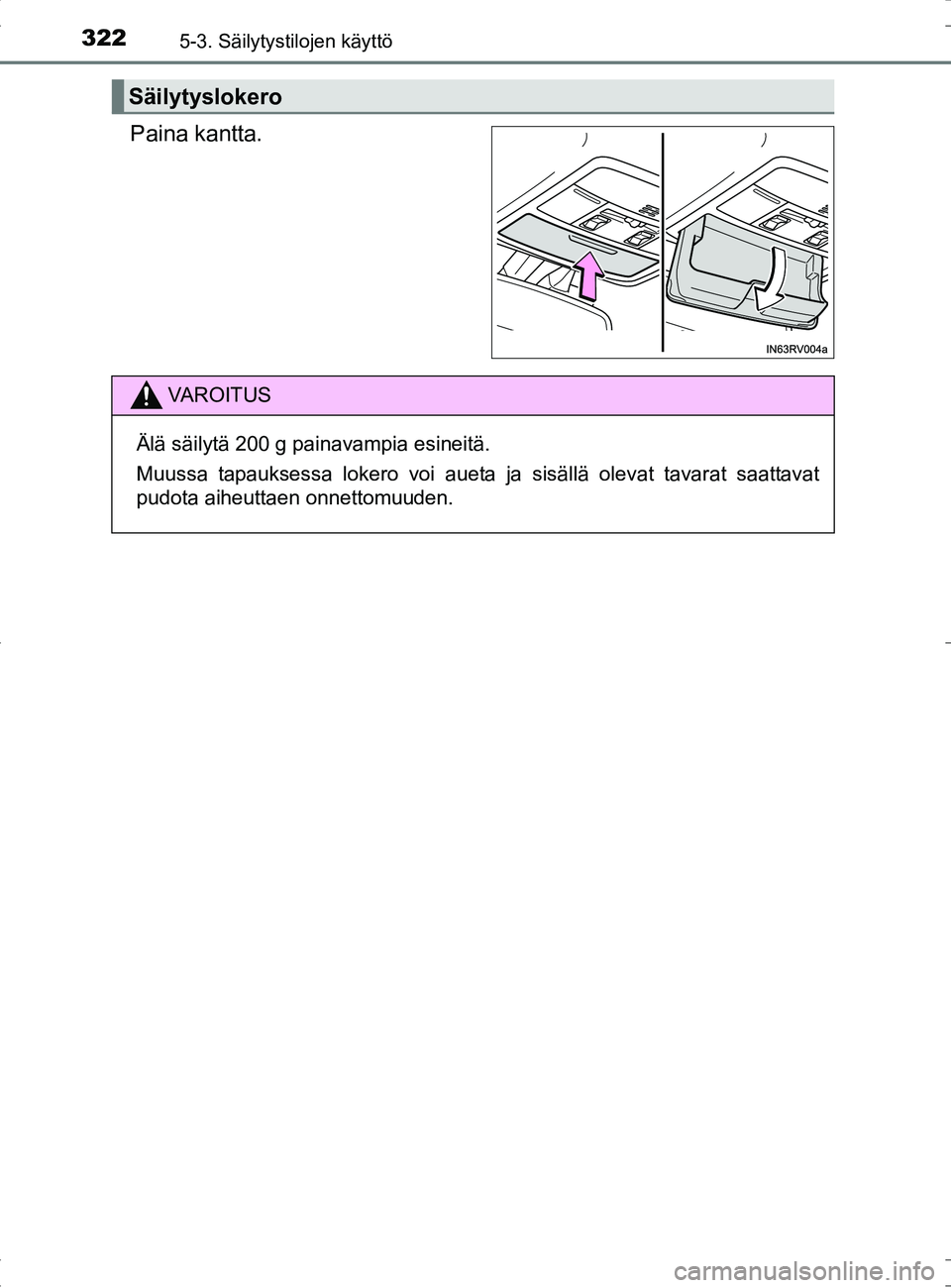

Paina kantta.
Säilytyslokero
VAROITUS
Älä säilytä 200 g painavampia esineitä.
Muussa tapauksessa lokero voi aueta ja sisällä olevat tavarat saattavat
pudota aiheuttaen onnettomuuden.
OM42B04FI.book Page 322 Tuesday, September 27, 2016 3:10 PM

3235-3. Säilytystilojen käyttö
OM42B04FI
5
Matkustamon laitteet
Tavaratilan varustus
Nosta koukkuja halutessasi ne
käyttöön.
Koukkuja käytetään irtonaisten
tavaroiden kiinnittämiseen.
Tavarakoukut
VAROITUS
Henkilövahinkojen välttämiseksi laita tavarakoukut aina takaisin säilytys-
asentoon, kun ne eivät ole käytössä.
Ostoskassikoukut
HUOMAA
Älä ripusta ostoskassikoukkuihin 4 kg painavampia esineitä.
OM42B04FI.book Page 323 Tuesday, September 27, 2016 3:10 PM

324
OM42B04FI
5-3. Säilytystilojen käyttö

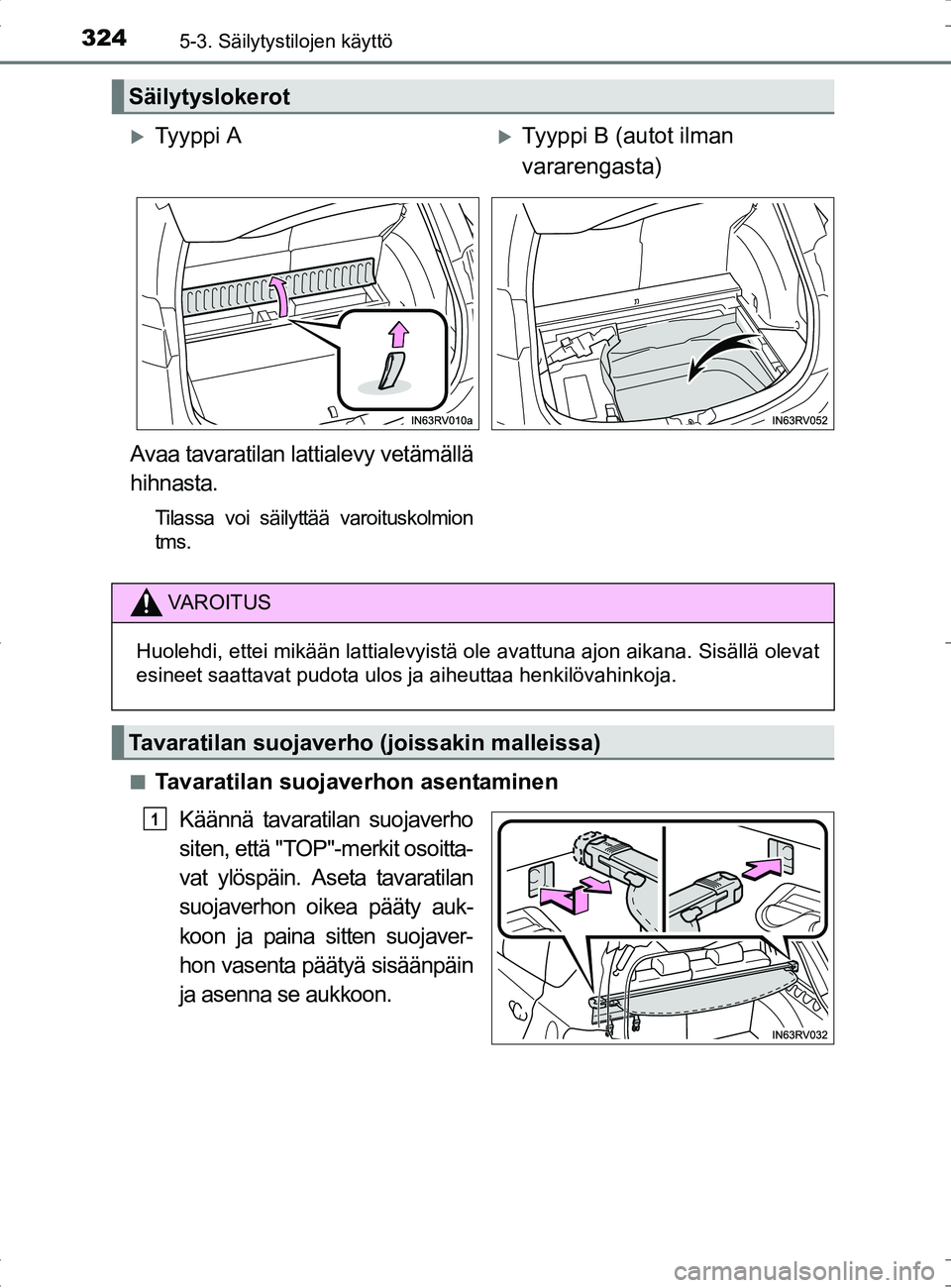

■Tavaratilan suojaverhon asentaminenKäännä tavaratilan suojaverho
siten, että "TOP"-merkit osoitta-
vat ylöspäin. Aseta tavaratilan
suojaverhon oikea pääty auk-
koon ja paina sitten suojaver-
hon vasenta päätyä sisäänpäin
ja asenna se aukkoon.
Säilytyslokerot
XTy y p p i AXTyyppi B (autot ilman
vararengasta)
Avaa tavaratilan lattialevy vetämällä
hihnasta.
Tilassa voi säilyttää varoituskolmion
tms.
VAROITUS
Huolehdi, ettei mikään lattialevyistä ole avattuna ajon aikana. Sisällä olevat
esineet saattavat pudota ulos ja aiheuttaa henkilövahinkoja.
Tavaratilan suojaverho (joissakin malleissa)
1
OM42B04FI.book Page 324 Tuesday, September 27, 2016 3:10 PM

3255-3. Säilytystilojen käyttö
OM42B04FI
5
Matkustamon laitteet

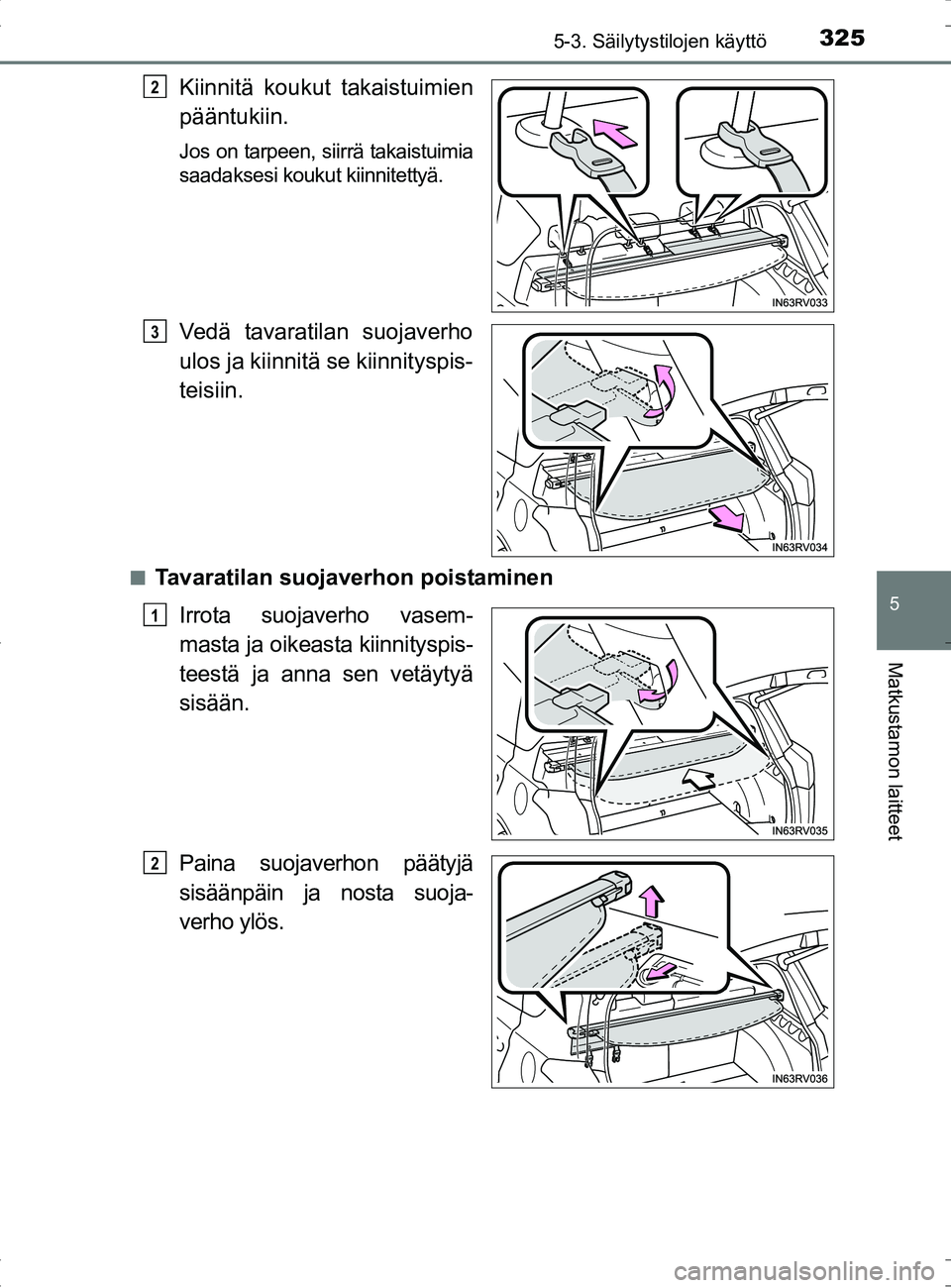

Kiinnitä koukut takaistuimien
pääntukiin.
Jos on tarpeen, siirrä takaistuimia
saadaksesi koukut kiinnitettyä.
Vedä tavaratilan suojaverho
ulos ja kiinnitä se kiinnityspis-
teisiin.
■Tavaratilan suoj averhon poistaminen
Irrota suojaverho vasem-
masta ja oikeasta kiinnityspis-
teestä ja anna sen vetäytyä
sisään.
Paina suojaverhon päätyjä
sisäänpäin ja nosta suoja-
verho ylös.
2
3
1
2
OM42B04FI.book Page 325 Tuesday, September 27, 2016 3:10 PM

326
OM42B04FI
5-3. Säilytystilojen käyttö

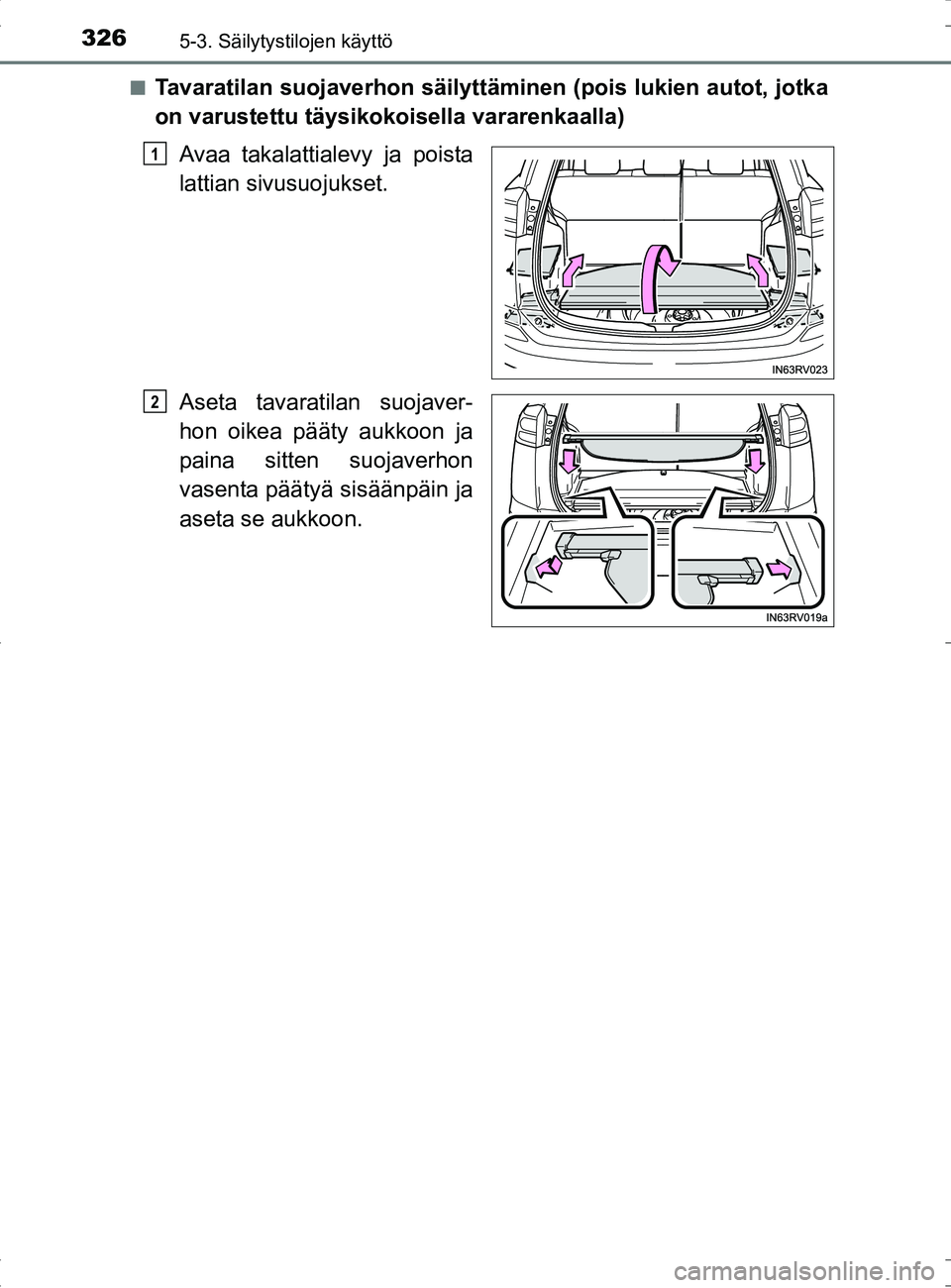

■Tavaratilan suojaverhon säilyttäminen (pois lukien autot, jotka
on varustettu täysikokoisella vararenkaalla)
Avaa takalattialevy ja poista
lattian sivusuojukset.
Aseta tavaratilan suojaver-
hon oikea pääty aukkoon ja
paina sitten suojaverhon
vasenta päätyä sisäänpäin ja
aseta se aukkoon.
1
2
OM42B04FI.book Page 326 Tuesday, September 27, 2016 3:10 PM

3275-3. Säilytystilojen käyttö
OM42B04FI
5
Matkustamon laitteet

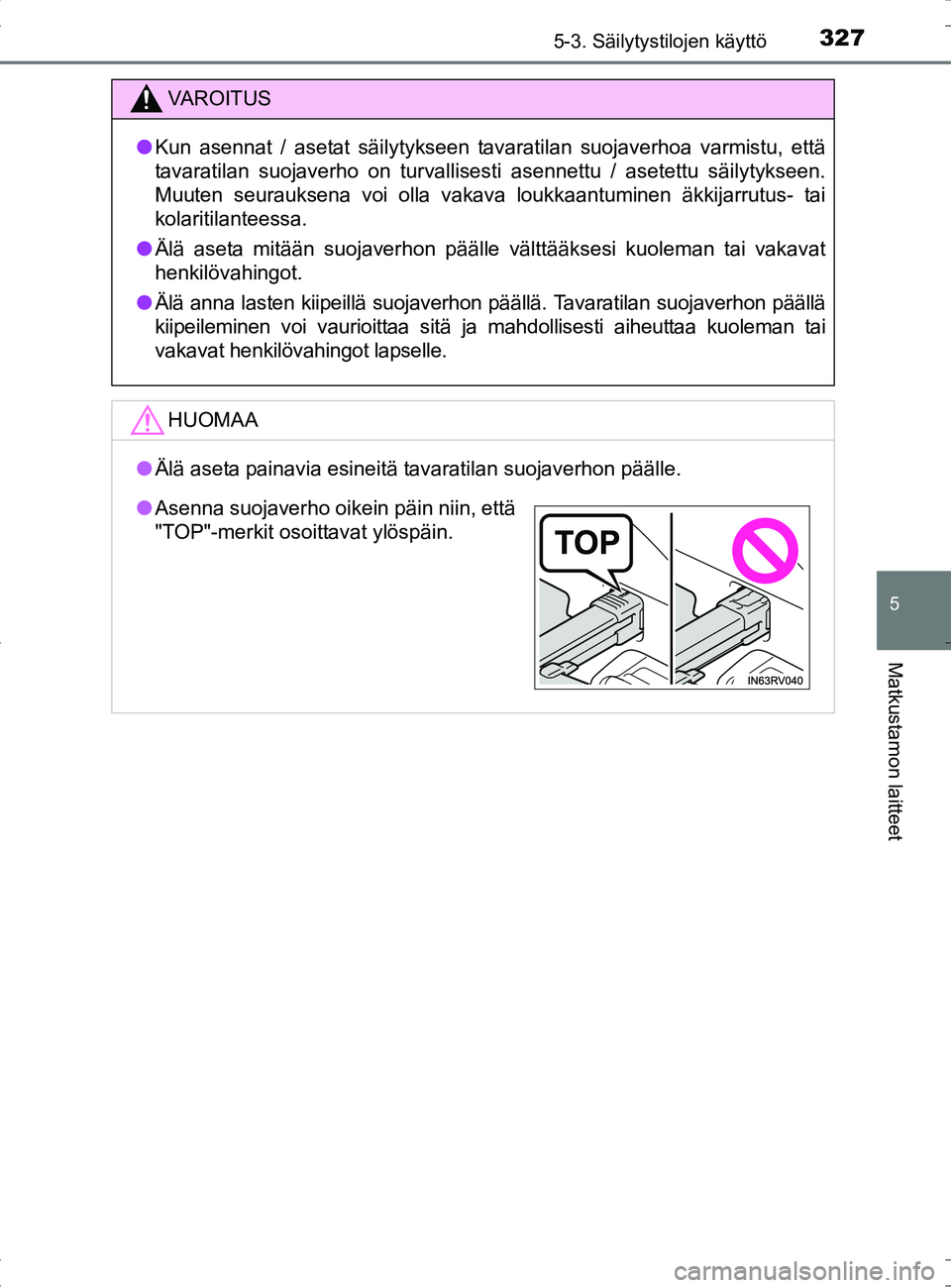

VAROITUS
●Kun asennat / asetat säilytykseen tavaratilan suojaverhoa varmistu, että
tavaratilan suojaverho on turvallisesti asennettu / asetettu säilytykseen.
Muuten seurauksena voi olla vakava loukkaantuminen äkkijarrutus- tai
kolaritilanteessa.
● Älä aseta mitään suojaverhon päälle välttääksesi kuoleman t\
ai vakavat
henkilövahingot.
● Älä anna lasten kiipeillä suojaverhon päällä. Tavaratilan suojaverhon päällä
kiipeileminen voi vaurioittaa sitä ja mahdollisesti aiheuttaa kuoleman tai
vakavat henkilövahingot lapselle.
HUOMAA
●Älä aseta painavia esineitä tavaratilan suojaverhon päälle.
●Asenna suojaverho oikein päin niin, että
"TOP"-merkit osoittavat ylöspäin.
OM42B04FI.book Page 327 Tuesday, September 27, 2016 3:10 PM

328
OM42B04FI
5-3. Säilytystilojen käyttö

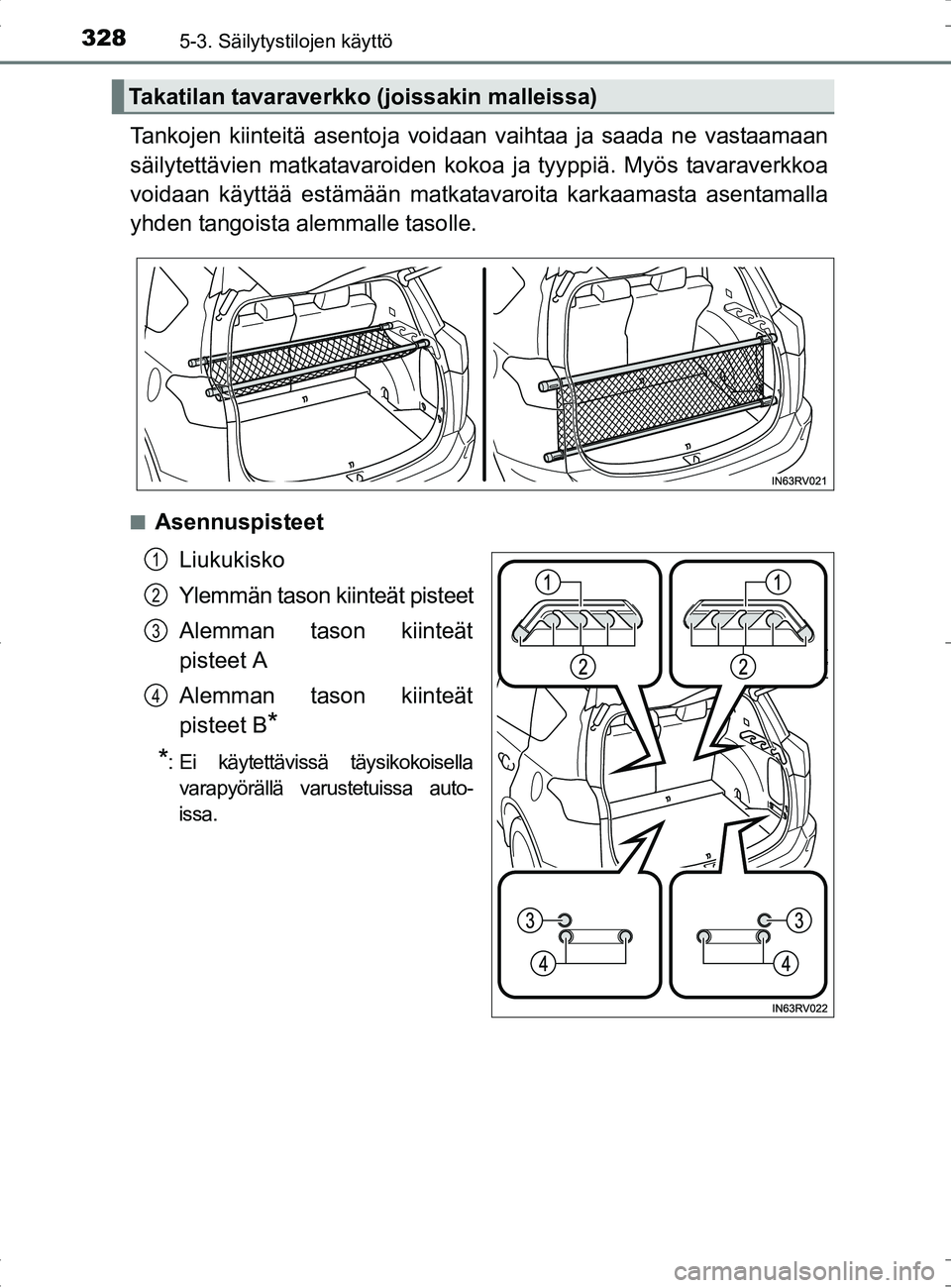

Tankojen kiinteitä asentoja voidaan vaihtaa ja saada ne vastaamaan
säilytettävien matkatavaroiden kokoa ja tyyppiä. Myös tavaraverkkoa
voidaan käyttää estämään matkatavaroita karkaamasta asentamalla
yhden tangoista alemmalle tasolle.
■AsennuspisteetLiukukisko
Ylemmän tason kiinteät pisteet
Alemman tason kiinteät
pisteet A
Alemman tason kiinteät
pisteet B
*
*
: Ei käytettävissä täysikokoisella varapyörällä varustetuissa auto-
issa.
Takatilan tavaraverkko (joissakin malleissa)
1
2
3
4
OM42B04FI.book Page 328 Tuesday, September 27, 2016 3:10 PM
