2017 TOYOTA RAV4 HYBRID Omistajan Käsikirja (in Finnish)

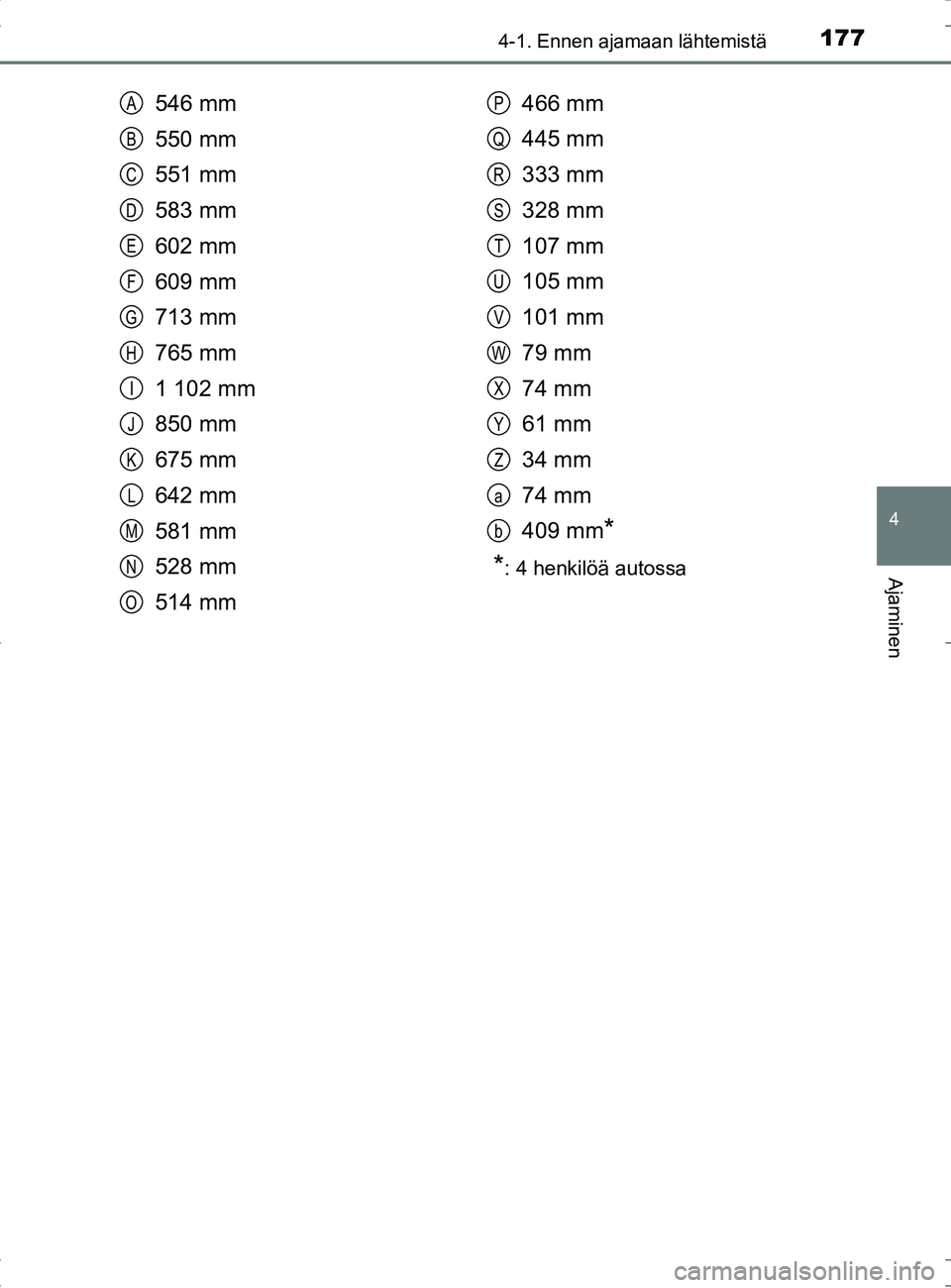

1774-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM42B04FI
546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1 102 mm
850 mm
675 mm
642 mm
581 mm
528 mm
514 mm466 mm
445 mm
333 mm
328 mm
107 mm
105 mm
101 mm
79 mm
74 mm
61 mm
34 mm
74 mm
409 mm
*
*
: 4 henkilöä autossa
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
a
b
OM42B04FI.book Page 177 Tuesday, September 27, 2016 3:10 PM

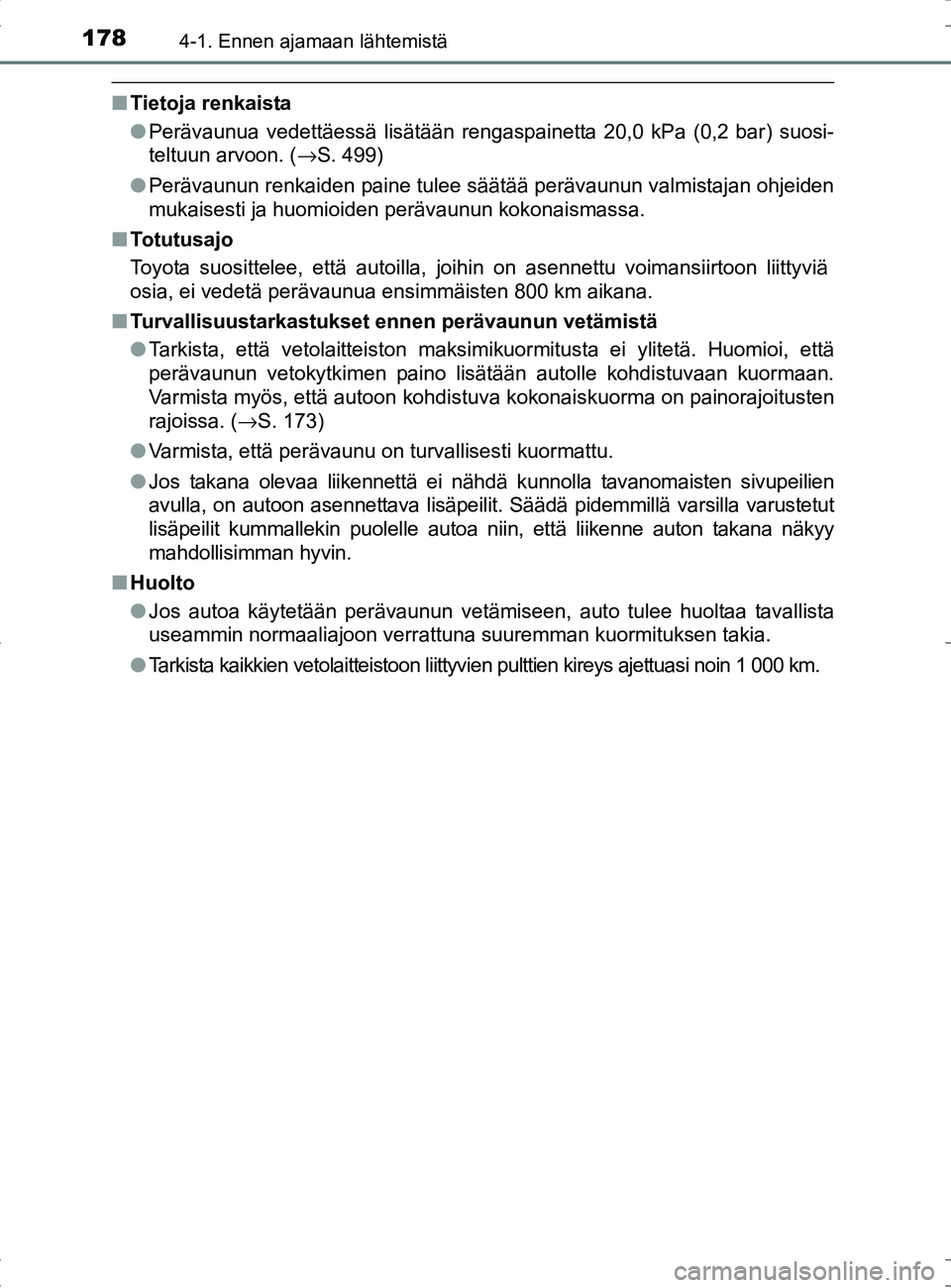

1784-1. Ennen ajamaan lähtemistä
OM42B04FI
■Tietoja renkaista
●Perävaunua vedettäessä lisätään rengaspainetta 20,0 kPa (0,2 bar) suosi-
teltuun arvoon. ( →S. 499)
● Perävaunun renkaiden paine tulee säätää perävaunun valmistajan ohjeiden
mukaisesti ja huomioiden perävaunun kokonaismassa.
■ Totutusajo
Toyota suosittelee, että autoilla, joihin on asennettu voimansiirtoon liittyviä
osia, ei vedetä perävaunua ensimmäisten 800 km aikana.
■ Turvallisuustarkastukset ennen perävaunun vetämistä
●Tarkista, että vetolaitteiston maksimikuormitusta ei ylitetä. Huomioi, että
perävaunun vetokytkimen paino lisätään autolle kohdistuvaan kuormaan.
Varmista myös, että autoon kohdistuva kokonaiskuorma on painorajoitusten
rajoissa. ( →S. 173)
● Varmista, että perävaunu on turvallisesti kuormattu.
● Jos takana olevaa liikennettä ei nähdä kunnolla tavanomaisten sivupeilien
avulla, on autoon asennettava lisäpeilit . Säädä pidemmillä varsilla varustetut
lisäpeilit kummallekin puolelle autoa ni in, että liikenne auton takana näkyy
mahdollisimman hyvin.
■ Huolto
●Jos autoa käytetään perävaunun vetämiseen, auto tulee huoltaa tavallista
useammin normaaliajoon verrattuna suuremman kuormituksen takia.
● Tarkista kaikkien vetolaitteistoon liittyvi en pulttien kireys ajettuasi noin 1 000 km.
OM42B04FI.book Page 178 Tuesday, September 27, 2016 3:10 PM

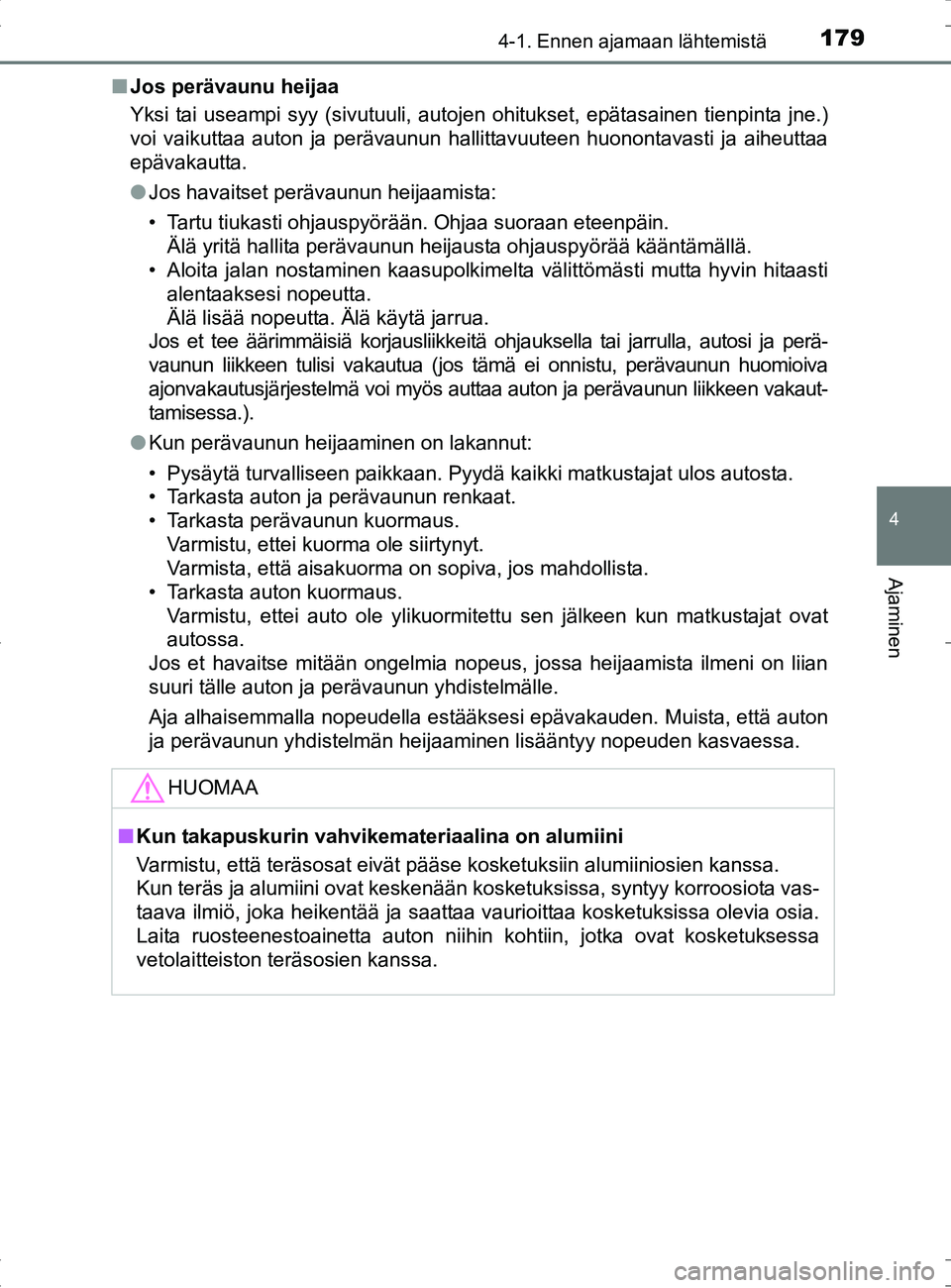

1794-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM42B04FI■
Jos perävaunu heijaa
Yksi tai useampi syy (sivutuuli, autojen ohitukset, epätasainen tienpinta jne.)
voi vaikuttaa auton ja perävaunun hallittavuuteen huonontavasti ja aiheuttaa
epävakautta.
●Jos havaitset perävaunun heijaamista:
• Tartu tiukasti ohjauspyörään. Ohjaa suoraan eteenpäin.
Älä yritä hallita perävaunun heijausta ohjauspyörää kääntämällä.
• Aloita jalan nostaminen kaasupolkimelta välittömästi mutta hyvin hitaasti alentaaksesi nopeutta.
Älä lisää nopeutta. Älä käytä jarrua.
Jos et tee äärimmäisiä korjausliikkeitä ohjauksella tai jarrulla, autosi ja perä-
vaunun liikkeen tulisi vakautua (jos tämä ei onnistu, perävaunun huomioiva
ajonvakautusjärjestelmä voi myös auttaa auton ja perävaunun liikkeen vakaut-
tamisessa.).
● Kun perävaunun heijaaminen on lakannut:
• Pysäytä turvalliseen paikkaan. Pyydä kaikki matkustajat ulos autosta.
• Tarkasta auton ja perävaunun renkaat.
• Tarkasta perävaunun kuormaus.
Varmistu, ettei kuorma ole siirtynyt.
Varmista, että aisakuorma on sopiva, jos mahdollista.
• Tarkasta auton kuormaus. Varmistu, ettei auto ole ylikuormitettu sen jälkeen kun matkustajat ovat
autossa.
Jos et havaitse mitään ongelmia nopeus, jossa heijaamista ilmeni on liian
suuri tälle auton ja perävaunun yhdistelmälle.
Aja alhaisemmalla nopeudella estääksesi epävakauden. Muista, että auton
ja perävaunun yhdistelmän heijaaminen lisääntyy nopeuden kasvaessa.
HUOMAA
■ Kun takapuskurin vahvikemateriaalina on alumiini
Varmistu, että teräsosat eivät pääse kosketuksiin alumiiniosien kanssa.
Kun teräs ja alumiini ovat keskenään kosketuksissa, syntyy korroosiota vas-
taava ilmiö, joka heikentää ja saattaa vaurioittaa kosketuksissa olevia osia.
Laita ruosteenestoainetta auton niihin kohtiin, jotka ovat kosketuksessa
vetolaitteiston teräsosien kanssa.
OM42B04FI.book Page 179 Tuesday, September 27, 2016 3:10 PM

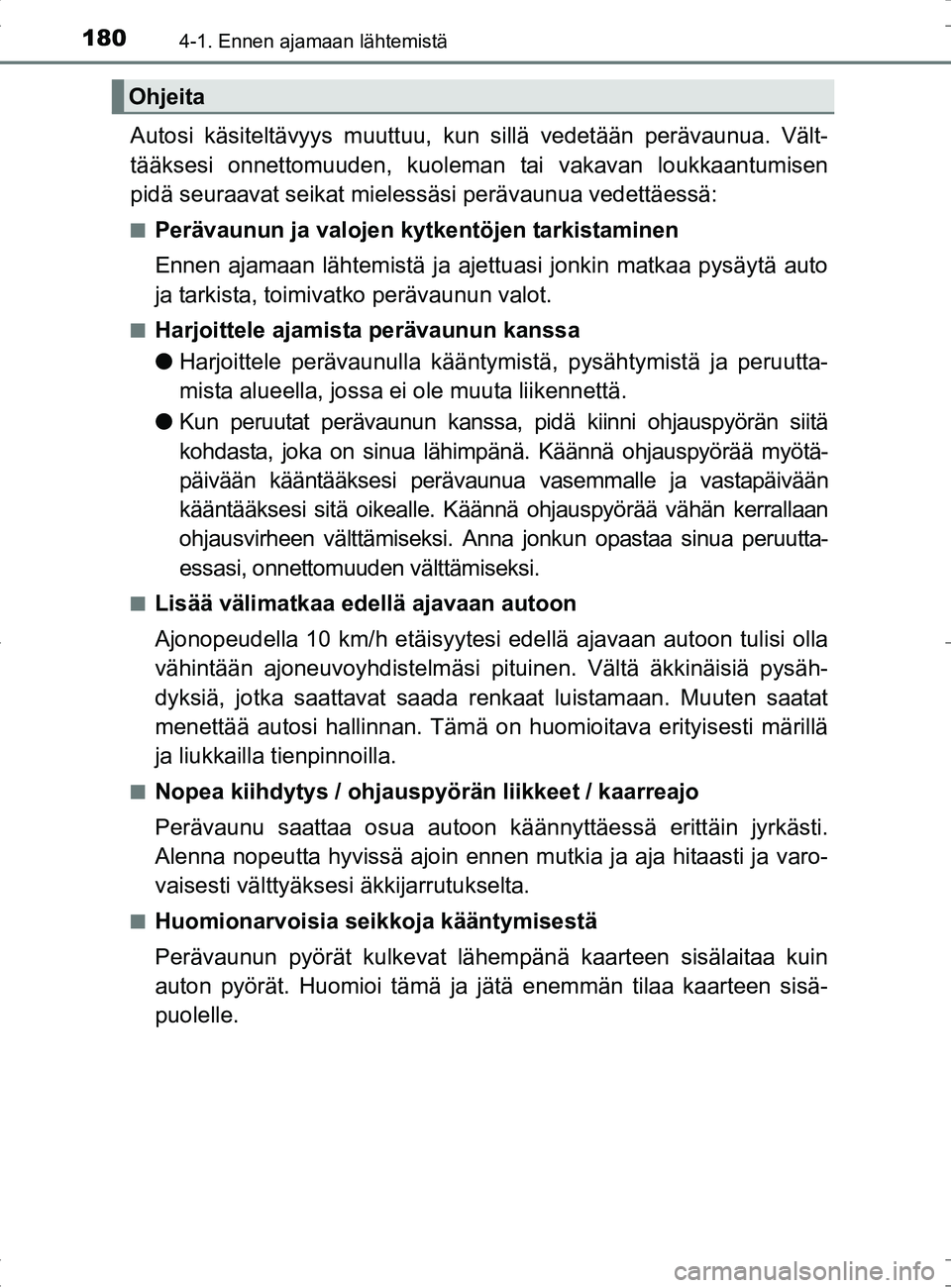

1804-1. Ennen ajamaan lähtemistä
OM42B04FI
Autosi käsiteltävyys muuttuu, kun sillä vedetään perävaunua. Vält-
tääksesi onnettomuuden , kuoleman tai vakavan loukkaantumisen
pidä seuraavat seikat mieles säsi perävaunua vedettäessä:
■Perävaunun ja valojen kytkentöjen tarkistaminen
Ennen ajamaan lähtemistä ja aje ttuasi jonkin matkaa pysäytä auto
ja tarkista, toimivatko perävaunun valot.
■Harjoittele ajamista perävaunun kanssa
● Harjoittele perävaunulla kääntymis tä, pysähtymistä ja peruutta-
mista alueella, jossa ei ole muuta liikennettä.
● Kun peruutat perävaunun kanssa, pidä kiinni ohjauspyörän siitä
kohdasta, joka on sinua lähimpänä. Käännä ohjauspyörää myötä-
päivään kääntääksesi perävaunua vasemmalle ja vastapäivään
kääntääksesi sitä oikealle. Käännä ohjauspyörää vähän kerrallaan
ohjausvirheen välttämiseksi. Anna jonkun opastaa sinua peruutta-
essasi, onnettomuuden välttämiseksi.
■Lisää välimatkaa edellä ajavaan autoon
Ajonopeudella 10 km/h etäisyytesi edellä ajavaan autoon tulisi olla
vähintään ajoneuvoyhdistelmäsi pituinen. Vältä äkkinäisiä pysäh-
dyksiä, jotka saattavat saada r enkaat luistamaan. Muuten saatat
menettää autosi hallinnan. Tämä on huomioitava erityisesti märillä
ja liukkailla tienpinnoilla.
■Nopea kiihdytys / ohjauspyörän liikkeet / kaarreajo
Perävaunu saattaa osua autoon kä ännyttäessä erittäin jyrkästi.
Alenna nopeutta hyvissä ajoin ennen mutkia ja aja hitaasti ja varo-
vaisesti välttyäksesi äkkijarrutukselta.
■Huomionarvoisia seikkoja kääntymisestä
Perävaunun pyörät kulkevat lähempänä kaarteen sisälaitaa kuin
auton pyörät. Huomioi tämä ja jätä enemmän tilaa kaarteen sisä-
puolelle.
Ohjeita
OM42B04FI.book Page 180 Tuesday, September 27, 2016 3:10 PM

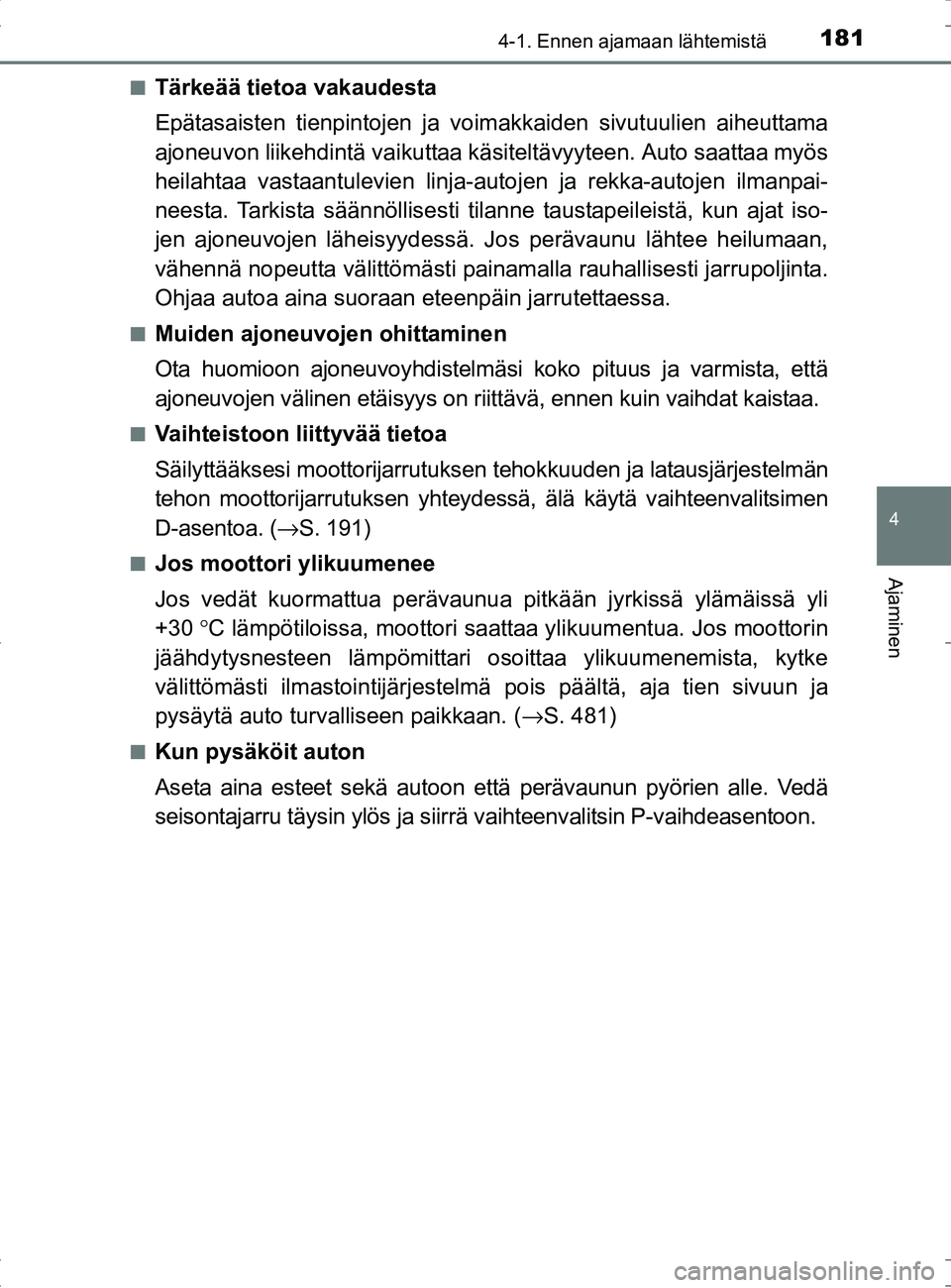

1814-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM42B04FI■
Tärkeää tietoa vakaudesta
Epätasaisten tienpintojen ja vo
imakkaiden sivutuulien aiheuttama
ajoneuvon liikehdintä va ikuttaa käsiteltävyyteen. Auto saattaa myös
heilahtaa vastaantulevien linja-autojen ja rekka-autojen ilmanpai-
neesta. Tarkista säännöllisesti tila nne taustapeileistä, kun ajat iso-
jen ajoneuvojen läheisyydessä. Jos perävaunu lähtee heilumaan,
vähennä nopeutta välittömästi painamalla rauhallisesti jarrupoljinta.
Ohjaa autoa aina suoraan eteenpäin jarrutettaessa.
■Muiden ajoneuvojen ohittaminen
Ota huomioon ajoneuvoyhdistelmäsi koko pituus ja varmista, että
ajoneuvojen välinen etäisyys on riittävä, ennen kuin vaihdat kaistaa.
■Vaihteistoon liittyvää tietoa
Säilyttääksesi moottorijarrutuksen tehokkuuden ja latausjärjestelmän
tehon moottorijarrutuksen yhteydessä, älä käytä vaihteenvalitsimen
D-asentoa. (→S. 191)
■Jos moottori ylikuumenee
Jos vedät kuormattua perävaunua pitkään jyrkissä ylämäissä yli
+30 °C lämpötiloissa, moottori saattaa ylikuumentua. Jos moottorin
jäähdytysnesteen lämpömittari osoittaa ylikuumenemista, kytke
välittömästi ilmastointijärjestelmä pois päältä, aja tien sivuun ja
pysäytä auto turvalliseen paikkaan. ( →S. 481)
■Kun pysäköit auton
Aseta aina esteet sekä autoon että perävaunun pyörien alle. Vedä
seisontajarru täysin ylös ja siirrä vaihteenvalitsin P-vaihdeasentoon.
OM42B04FI.book Page 181 Tuesday, September 27, 2016 3:10 PM

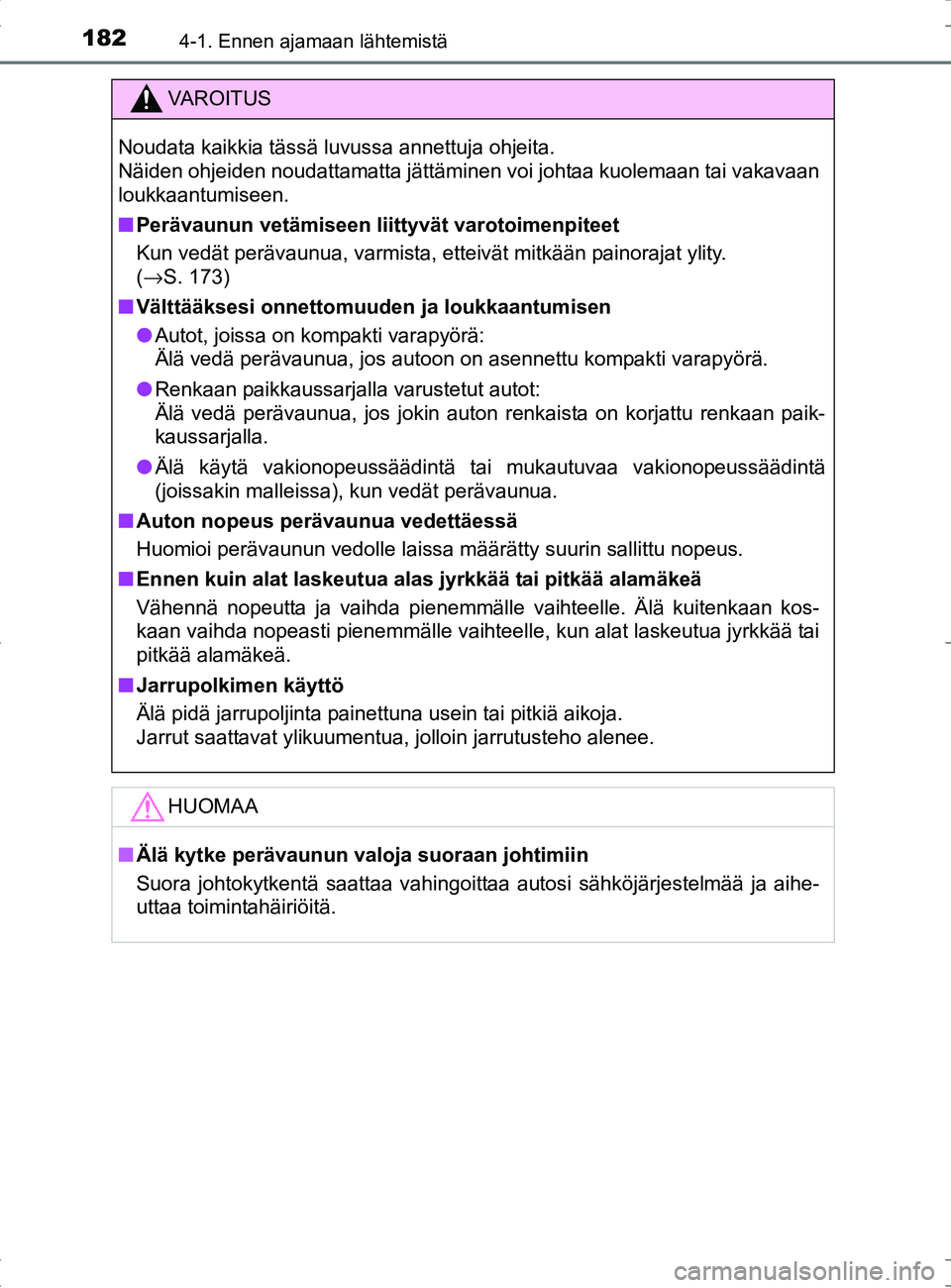

1824-1. Ennen ajamaan lähtemistä
OM42B04FI
VAROITUS
Noudata kaikkia tässä luvussa annettuja ohjeita.
Näiden ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan
loukkaantumiseen.
■Perävaunun vetämiseen li ittyvät varotoimenpiteet
Kun vedät perävaunua, varmista, etteivät mitkään painorajat ylity.
( →S. 173)
■ Välttääksesi onnettomuuden ja loukkaantumisen
● Autot, joissa on kompakti varapyörä:
Älä vedä perävaunua, jos autoon on asennettu kompakti varapyörä.
● Renkaan paikkaussarjalla varustetut autot:
Älä vedä perävaunua, jos jokin auton renkaista on korjattu renkaan paik-
kaussarjalla.
● Älä käytä vakionopeussäädintä tai mukautuvaa vakionopeussäädintä
(joissakin malleissa), kun vedät perävaunua.
■ Auton nopeus perävaunua vedettäessä
Huomioi perävaunun vedolle laissa määrätty suurin sallittu nopeus.
■ Ennen kuin alat laskeutua alas jyrkkää tai pitkää alamäkeä
Vähennä nopeutta ja vaihda pienemmälle vaihteelle. Älä kuitenkaan kos-
kaan vaihda nopeasti pienemmälle vaihteelle, kun alat laskeutua jyrkkää tai
pitkää alamäkeä.
■ Jarrupolkimen käyttö
Älä pidä jarrupoljinta painettuna usein tai pitkiä aikoja.
Jarrut saattavat ylikuumentua, jolloin jarrutusteho alenee.
HUOMAA
■Älä kytke perävaunun valoja suoraan johtimiin
Suora johtokytkentä saattaa vahingoittaa autosi sähköjärjestelmää ja aihe-
uttaa toimintahäiriöitä.
OM42B04FI.book Page 182 Tuesday, September 27, 2016 3:10 PM

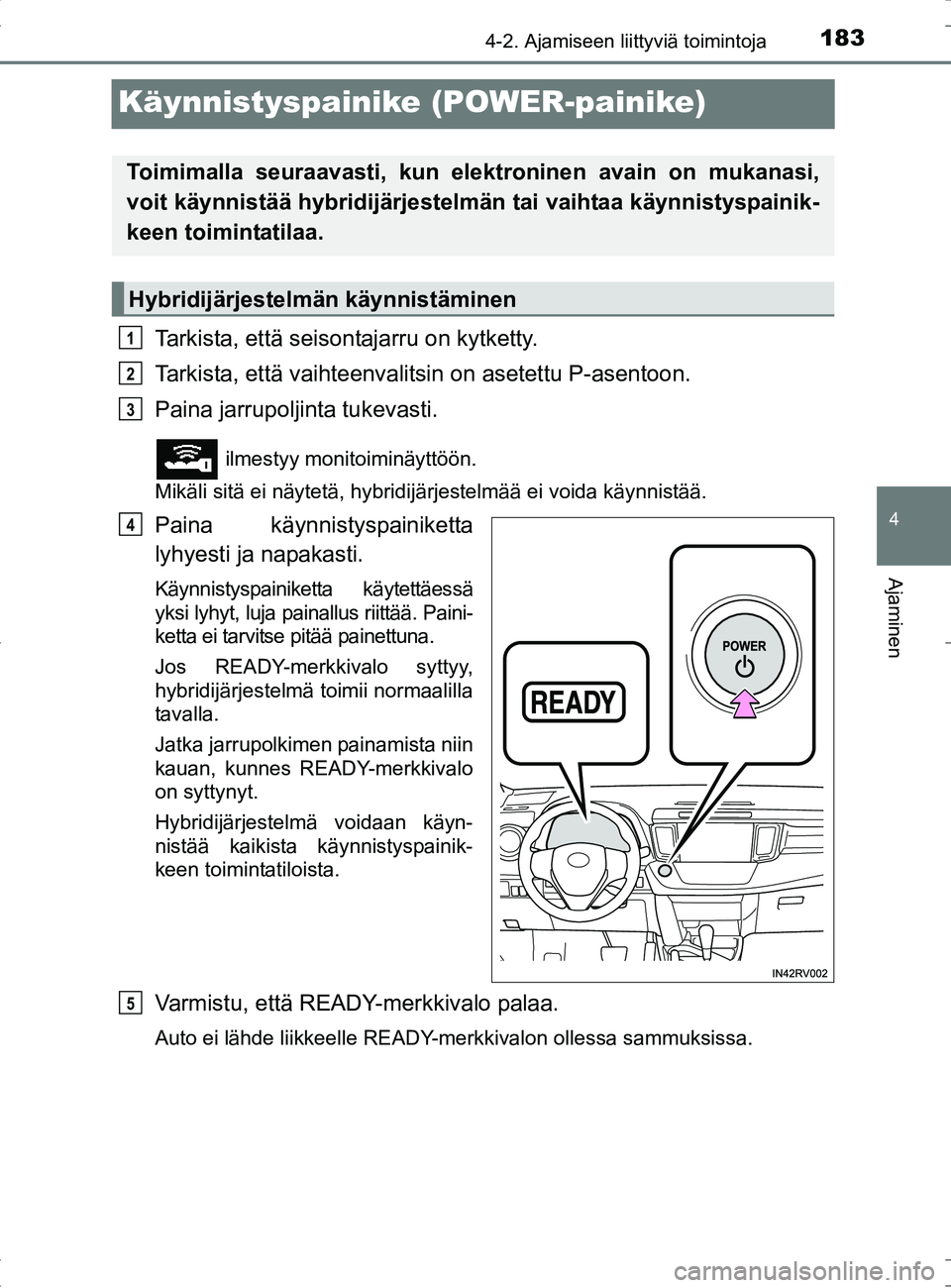

183
4
4-2. Ajamiseen liittyviä toimintoja
Ajaminen
OM42B04FI
Käynnistyspainike (POWER-painike)
Tarkista, että seisontajarru on kytketty.
Tarkista, että vaihteenvalitsin on asetettu P-asentoon.
Paina jarrupoljinta tukevasti.
ilmestyy monitoiminäyttöön.
Mikäli sitä ei näytetä, hybridijärjestelmää ei voida käynnistää\
.
Paina käynnistyspainiketta
lyhyesti ja napakasti.
Käynnistyspainiketta käytettäessä
yksi lyhyt, luja painallus riittää. Paini-
ketta ei tarvitse pitää painettuna.
Jos READY-merkkivalo syttyy,
hybridijärjestelmä toimii normaalilla
tavalla.
Jatka jarrupolkimen painamista niin
kauan, kunnes READY-merkkivalo
on syttynyt.
Hybridijärjestelmä voidaan käyn-
nistää kaikista käynnistyspainik-
keen toimintatiloista.
Varmistu, että READY-merkkivalo palaa.
Auto ei lähde liikkeelle READY-merkkivalon ollessa sammuksissa.
Toimimalla seuraavasti, kun elek troninen avain on mukanasi,
voit käynnistää hybridijärjestelmän tai vaihtaa käynnistyspainik-
keen toimintatilaa.
Hybridijärjestelmän käynnistäminen
1
2
3
4
5
OM42B04FI.book Page 183 Tuesday, September 27, 2016 3:10 PM

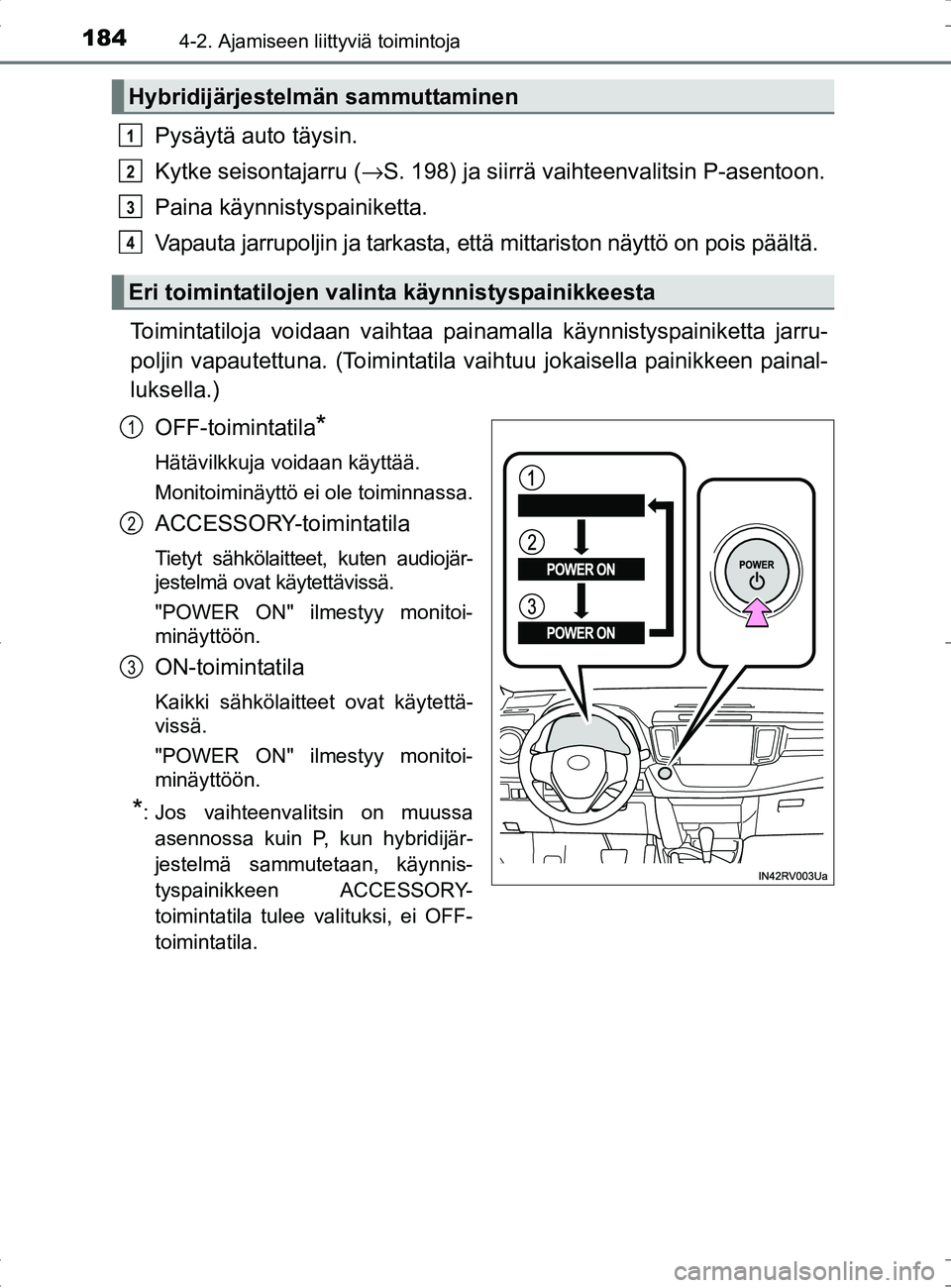

1844-2. Ajamiseen liittyviä toimintoja
OM42B04FI
Pysäytä auto täysin.
Kytke seisontajarru (→S. 198) ja siirrä vaihteenvalitsin P-asentoon.
Paina käynnistyspainiketta.
Vapauta jarrupoljin ja ta rkasta, että mittariston näyttö on pois päältä.
Toimintatiloja voidaan vaihtaa pai namalla käynnistyspainiketta jarru-
poljin vapautettuna. (Toimintatila vaihtuu jokaisella painikkeen painal-
luksella.)
OFF-toimintatila
*
Hätävilkkuja voidaan käyttää.
Monitoiminäyttö ei ole toiminnassa.
ACCESSORY-toimintatila
Tietyt sähkölaitteet, kuten audiojär-
jestelmä ovat käytettävissä.
"POWER ON" ilmestyy monitoi-
minäyttöön.
ON-toimintatila
Kaikki sähkölaitteet ovat käytettä-
vissä.
"POWER ON" ilmestyy monitoi-
minäyttöön.
*: Jos vaihteenvalitsin on muussaasennossa kuin P, kun hybridijär-
jestelmä sammutetaan, käynnis-
tyspainikkeen ACCESSORY-
toimintatila tulee valituksi, ei OFF-
toimintatila.
Hybridijärjestelmä n sammuttaminen
Eri toimintatilojen valinta käynnistyspainikkeesta
1
2
3
4
1
2
3
