2017 TOYOTA RAV4 HYBRID Omistajan Käsikirja (in Finnish)

4577-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa

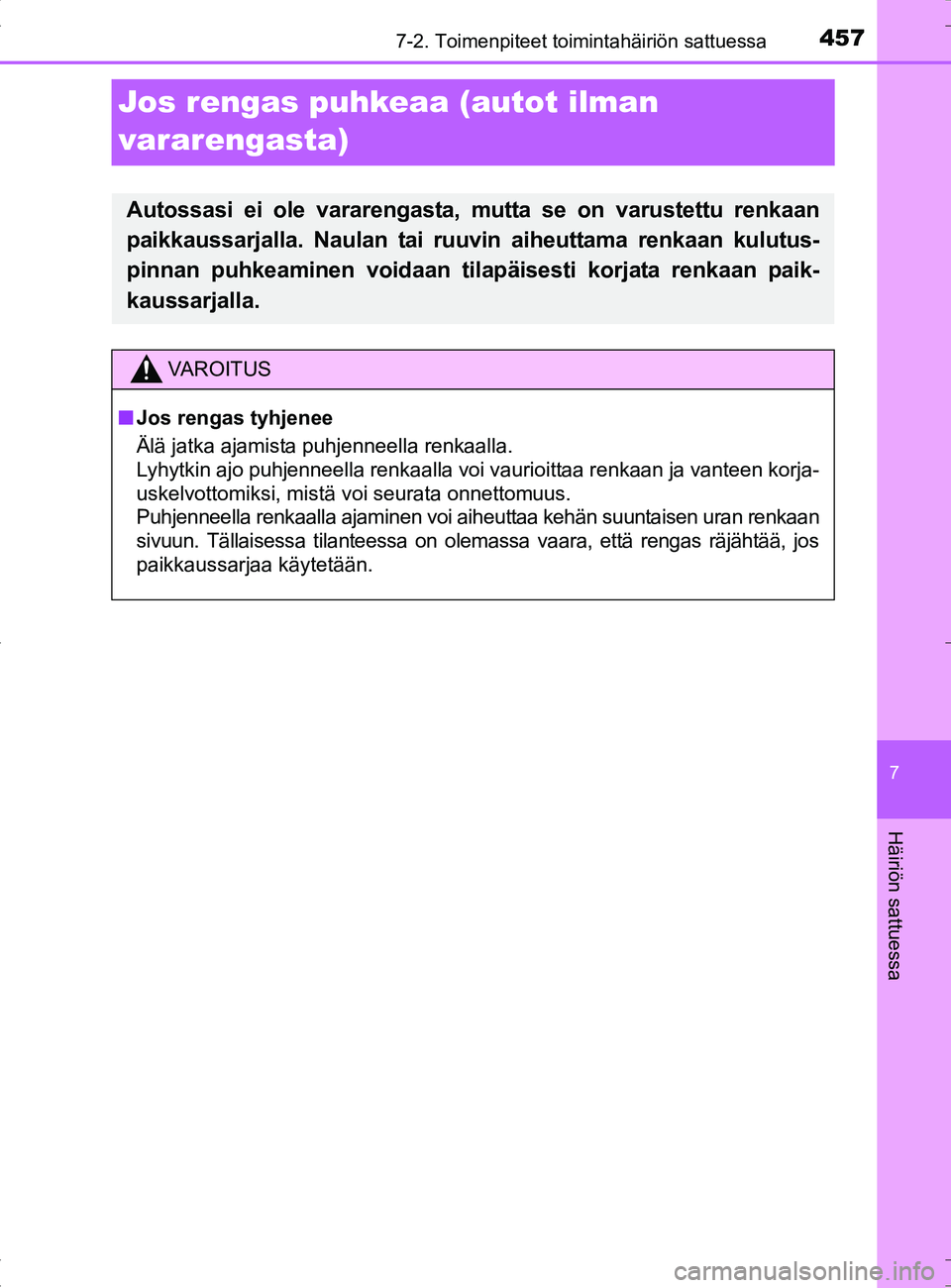

Jos rengas puhkeaa (autot ilman
vararengasta)
Autossasi ei ole vararengasta, mutta se on varustettu renkaan
paikkaussarjalla. Naulan tai ruuvin aiheuttama renkaan kulutus-
pinnan puhkeaminen voidaan tilapäisesti korjata renkaan paik-
kaussarjalla.
VAROITUS
■ Jos rengas tyhjenee
Älä jatka ajamista puhjenneella renkaalla.
Lyhytkin ajo puhjenneella renkaalla voi v aurioittaa renkaan ja vanteen korja-
uskelvottomiksi, mistä voi seurata onnettomuus.
Puhjenneella renkaalla ajaminen voi aiheuttaa kehän suuntaisen uran renkaan
sivuun. Tällaisessa tilanteessa on olemassa vaara, että rengas räjähtää, jos
paikkaussarjaa käytetään.
OM42B04FI.book Page 457 Tuesday, September 27, 2016 3:10 PM

4587-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
●Pysäytä auto turvalliseen paikkaan kovalle, tasaiselle alustalle.
● Kytke seisontajarru.
● Aseta vaihteenvalitsin P-asentoon.
● Sammuta hybridijärjestelmä.
● Kytke hätävilkut. ( →S. 408)
● Autot, joissa on sähkötoiminen takaluukku: Kytke sähkötoiminen
takaluukku pois päältä ( →S. 115)
● Tarkista renkaan vaurion suuruus.
Rengas voidaan korjata paik-
kaussarjan avulla vain, jos kulu-
tuspinnan läpäissyt naula, ruuvi
tai vastaava esine on aiheutta-
nut vaurion.
• Älä irrota naulaa tai ruuvia renkaasta. Esineen irrottami-
nen voi suurentaa reikää ja
estää korjauksen paikkaus-
sarjan avulla.
• Tiivisteaineen vuotamisen välttämi seksi siirrä autoa, kunnes rei-
än alue (jos se on tiedos sa) on renkaan yläosassa.
■Puhjennut rengas, jota ei voi korjata renkaan paikkaussarjan avulla
Seuraavissa tapauksissa rengasta ei voi korjata renkaan paikkaussarjan
avulla. Ota yhteyttä valtuutettuun Toyota-korjaamoon tai muuhun ammattitai-
toiseen ja hyvin varustettuun korjaamoon.
●Jos rengas on vaurioitunut liian alhaisella rengaspaineella ajon seurauksena
● Jos renkaan tyhjeneminen on aiheutunut renkaan sivupinnalla olevasta vau-
riosta
● Jos rengas on selvästi irronnut vanteelta
● Jos kulutuspinnalla oleva vaurio on 4 mm mittainen tai suurempi
● Jos vanne on vaurioitunut
● Jos kaksi tai useampi renkaista puhkeaa
● Jos vaurioituneessa renkaassa on enemmän kuin yksi reikä tai leikkautuma
● Jos tiivisteaine on vanhentunut
Ennen korjausta
OM42B04FI.book Page 458 Tuesday, September 27, 2016 3:10 PM

4597-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa

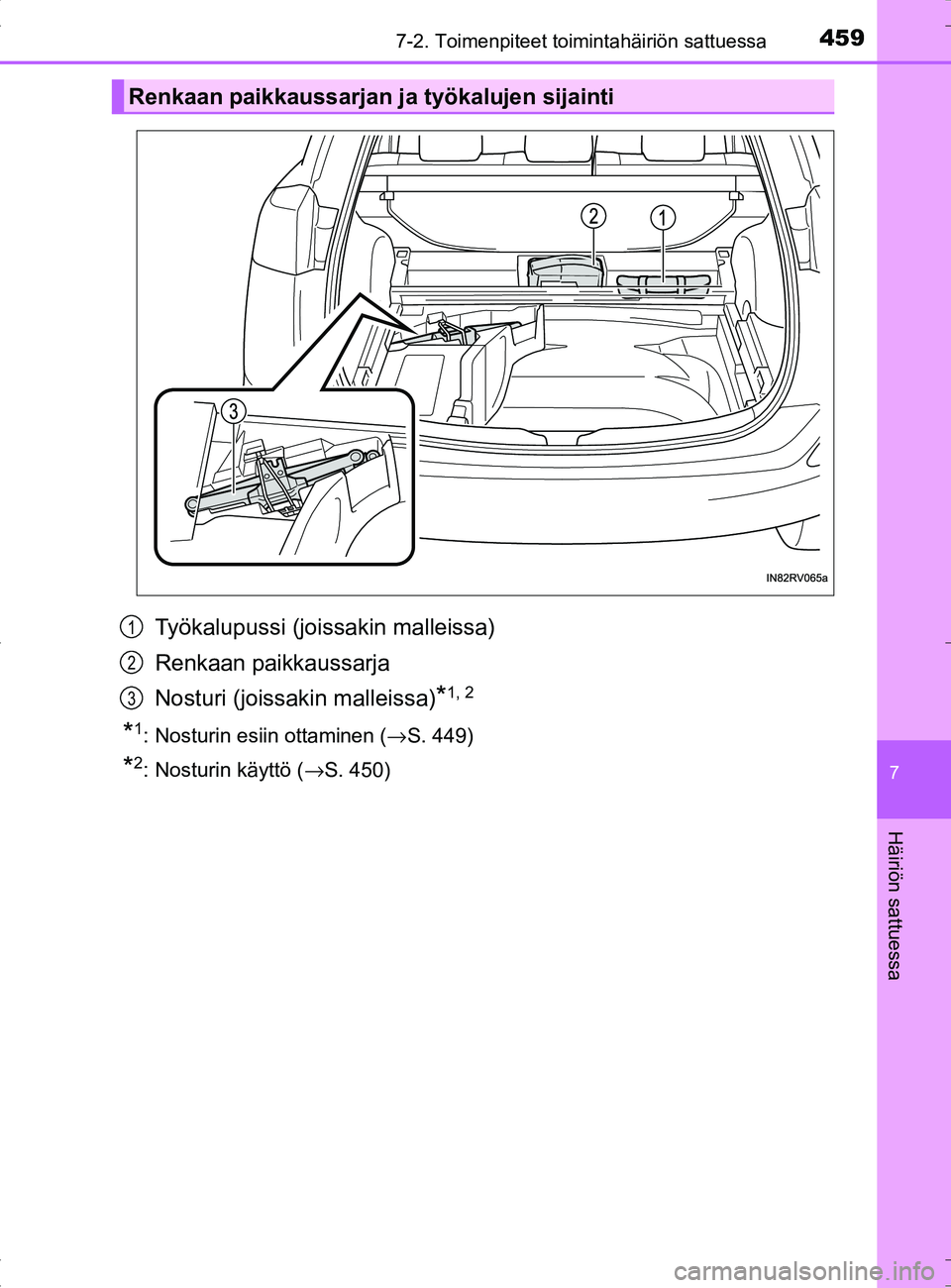

Työkalupussi (joissakin malleissa)
Renkaan paikkaussarja
Nosturi (joissakin malleissa)
*1, 2
*1: Nosturin esiin ottaminen (→S. 449)
*2: Nosturin käyttö ( →S. 450)
Renkaan paikkaussarjan ja työkalujen sijainti
1
2
3
OM42B04FI.book Page 459 Tuesday, September 27, 2016 3:10 PM

4607-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
Paikkaussarjan osat
Pullo
Letku
Rengaspainemittari
Kompressorin katkaisinKompressori
Ta r r a t
Virtapistoke
Ilmanvapautuskorkki1
2
3
4
5
6
7
8
OM42B04FI.book Page 460 Tuesday, September 27, 2016 3:10 PM

4617-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa

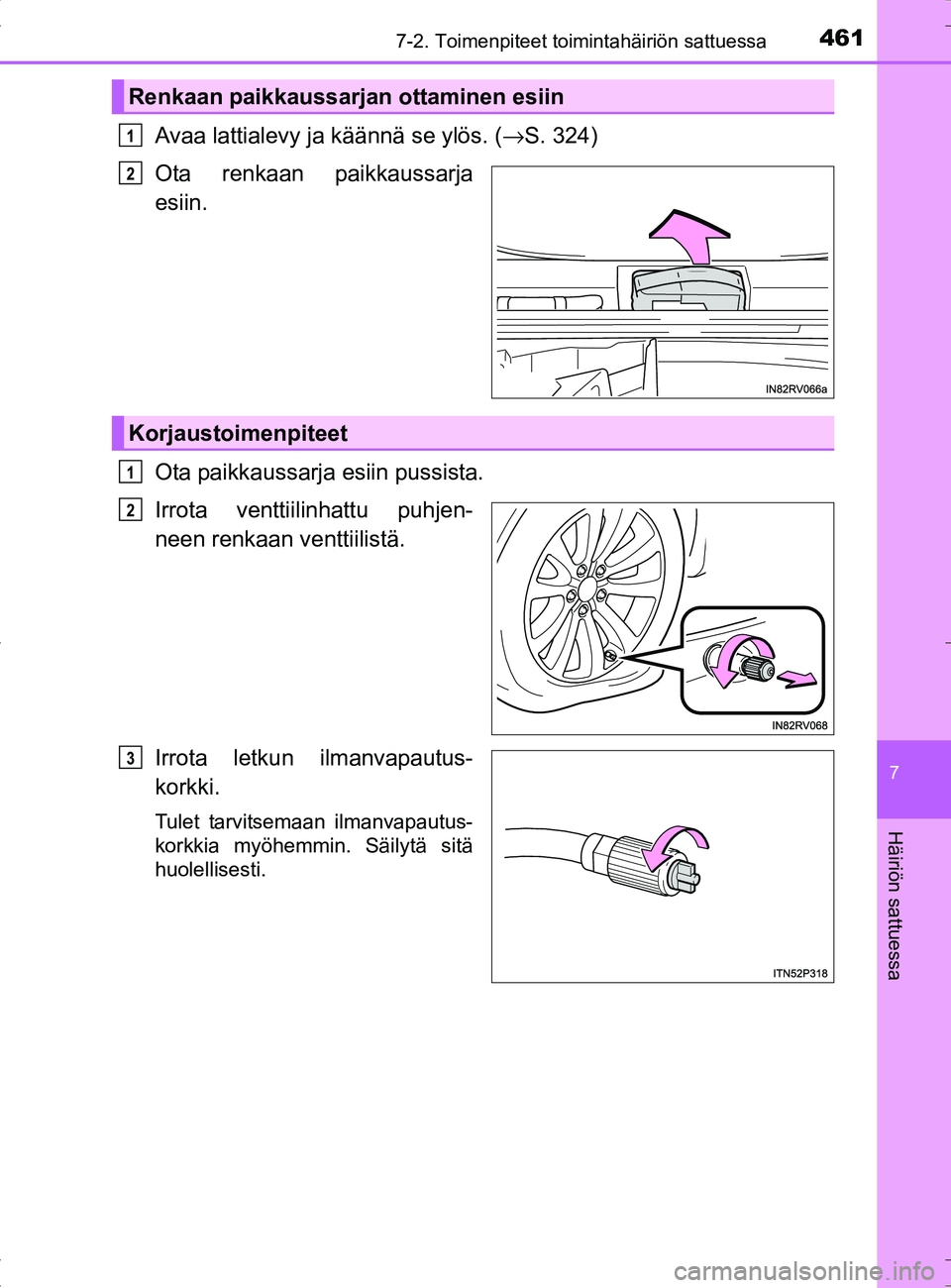

Avaa lattialevy ja käännä se ylös. (→S. 324)
Ota renkaan paikkaussarja
esiin.
Ota paikkaussarja esiin pussista.
Irrota venttiilinhattu puhjen-
neen renkaan venttiilistä.
Irrota letkun ilmanvapautus-
korkki.
Tulet tarvitsemaan ilmanvapautus-
korkkia myöhemmin. Säilytä sitä
huolellisesti.
Renkaan paikkaussarjan ottaminen esiin
1
2
Korjaustoimenpiteet
1
2
3
OM42B04FI.book Page 461 Tuesday, September 27, 2016 3:10 PM

4627-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI

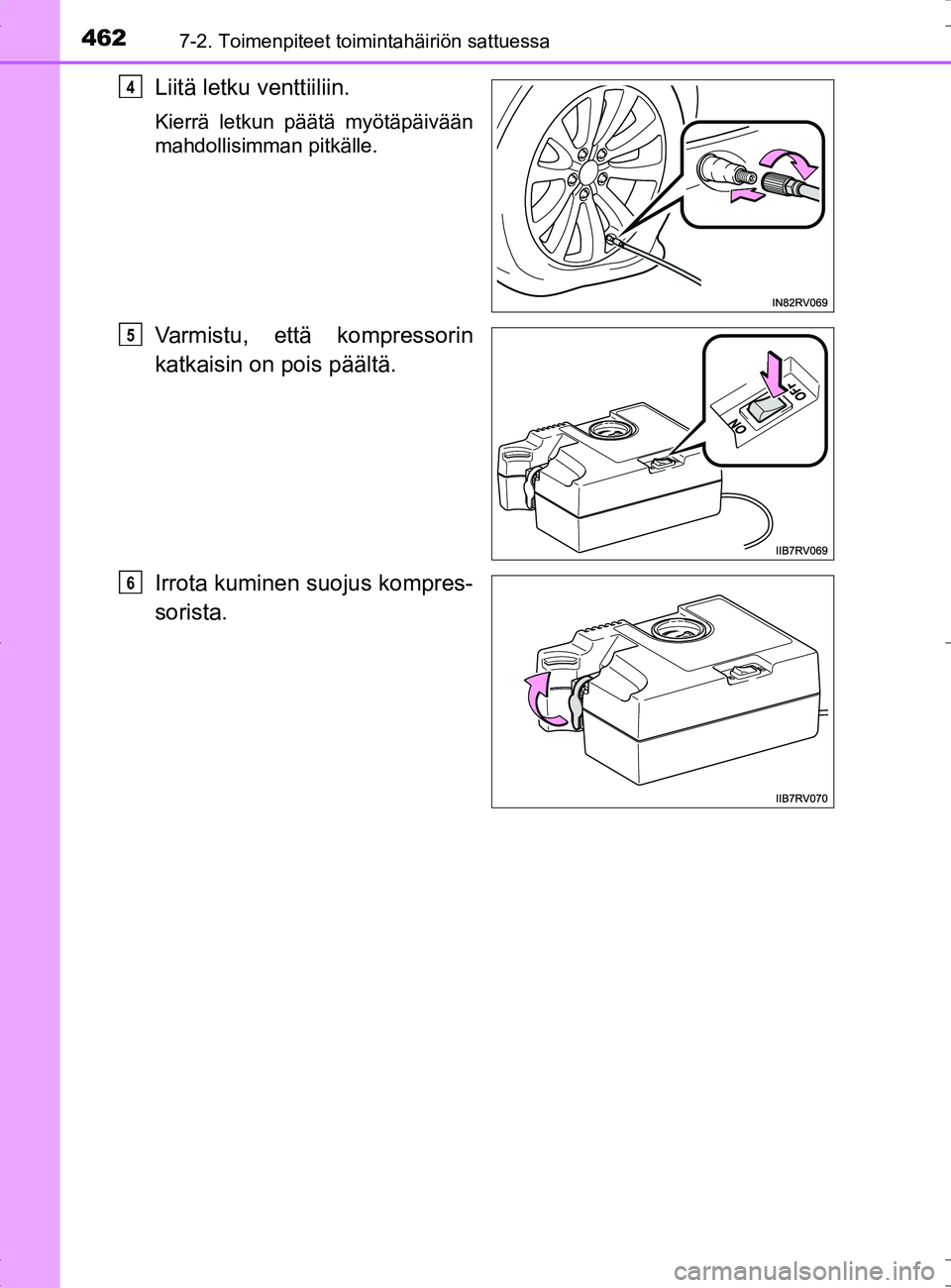

Liitä letku venttiiliin.
Kierrä letkun päätä myötäpäivään
mahdollisimman pitkälle.
Varmistu, että kompressorin
katkaisin on pois päältä.
Irrota kuminen suojus kompres-
sorista.
4
5
6
OM42B04FI.book Page 462 Tuesday, September 27, 2016 3:10 PM

4637-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa

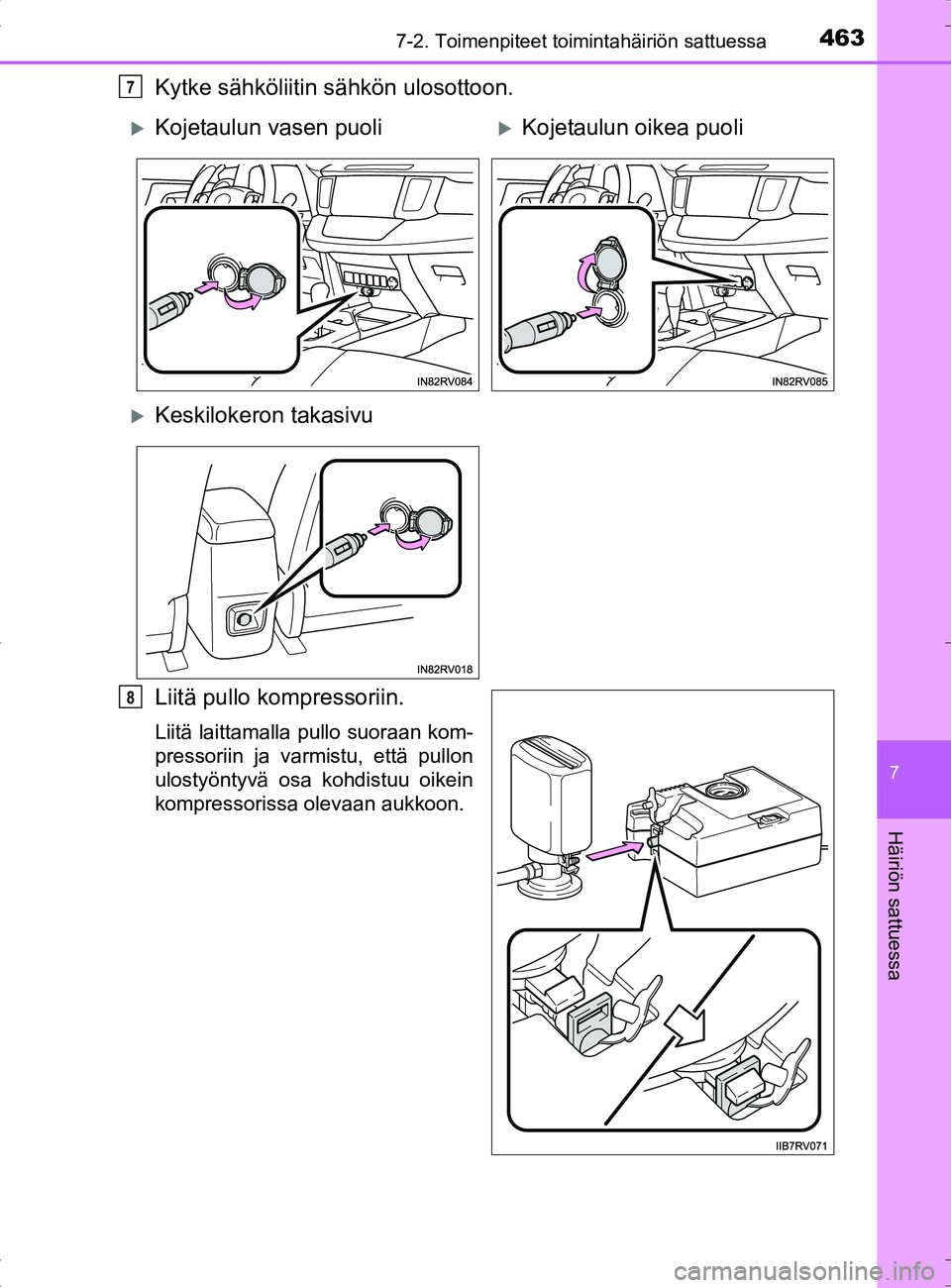

Kytke sähköliitin sähkön ulosottoon.
Liitä pullo kompressoriin.
Liitä laittamalla pullo suoraan kom-
pressoriin ja varmistu, että pullon
ulostyöntyvä osa kohdistuu oikein
kompressorissa olevaan aukkoon.
7
XKojetaulun vasen puoliXKojetaulun oikea puoli
XKeskilokeron takasivu
8
OM42B04FI.book Page 463 Tuesday, September 27, 2016 3:10 PM

4647-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI

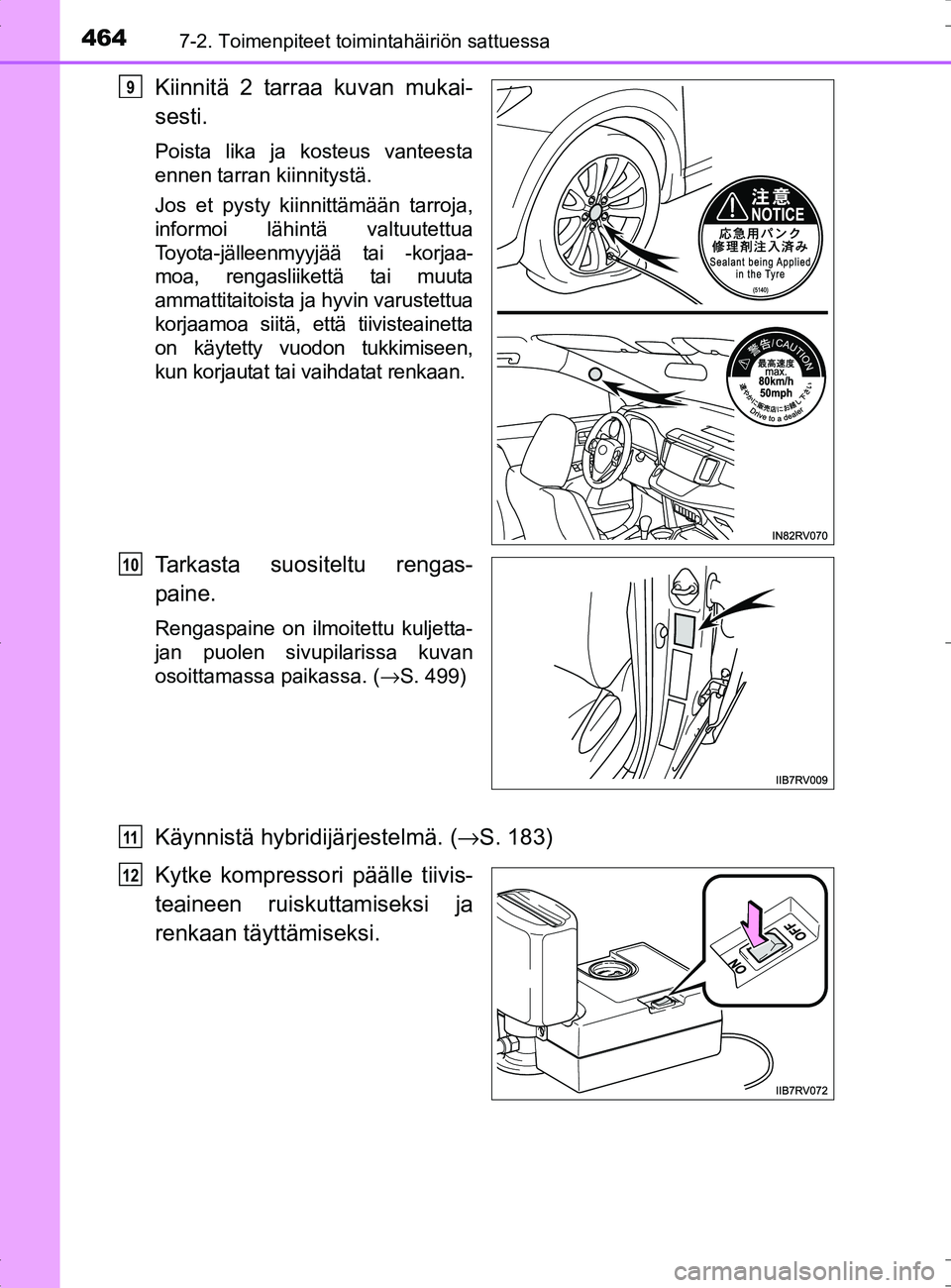

Kiinnitä 2 tarraa kuvan mukai-
sesti.
Poista lika ja kosteus vanteesta
ennen tarran kiinnitystä.
Jos et pysty kiinnittämään tarroja,
informoi lähintä valtuutettua
Toyota-jälleenmyyjää tai -korjaa-
moa, rengasliikettä tai muuta
ammattitaitoista ja hyvin varustettua
korjaamoa siitä, että tiivisteainetta
on käytetty vuodon tukkimiseen,
kun korjautat tai vaihdatat renkaan.
Tarkasta suositeltu rengas-
paine.
Rengaspaine on ilmoitettu kuljetta-
jan puolen sivupilarissa kuvan
osoittamassa paikassa. ( →S. 499)
Käynnistä hybridijärjestelmä. ( →S. 183)
Kytke kompressor i päälle tiivis-
teaineen ruiskuttamiseksi ja
renkaan täyttämiseksi.
9
10
11
12
