2017 TOYOTA RAV4 HYBRID Omistajan Käsikirja (in Finnish)

972. Mittaristo
2
Mittaristo
OM42B04FI• Oletusasetus
Rekisteröidyt tai vaihdetut mittariston asetukset poistuvat tai palaavat
niiden oletusasetuksiin.
*: Joissakin malleissa
■Järjestelmän toiminnan tarkastus
Kun käynnistyspainikkeesta valitaan ON-toimintatila, aloituskuva ilmestyy
näyttöön sen ajaksi, kun järjestelmän toimintaa tarkistetaan. Kun tarkistus on
suoritettu, näyttö palautuu normaalitilaan.
■ Asetusnäytön häviäminen näytöltä
Seuraavissa tilanteissa, mittariston ohjauspainikkeilla käytettävä asetusnäyttö
keskeytyy.
●Kun monitoiminäyttöön ilmestyy varoitusviesti
● Kun auto alkaa liikkua
■ Jos 12 V -akun akkukengät irrotetaan ja uudelleenkiinnitetään
Ajotiedot nollaantuvat.
■ Nestekidenäyttö
Näytössä saattaa näkyä pieniä pisteitä tai vaaleita pisteitä. Tämä ilmiö on
tyypillinen nestekidenäytöille, joten näytön käyttämis\
tä voi huoletta jatkaa.
VAROITUS
■Käytön varoitus ajon aikana
Turvallisuuden vuoksi vältä käyttämästä mittariston ohjauspainiketta ajon
aikana niin paljon kuin mahdollista, äläkä myöskään katso jatkuvasti moni-
toiminäyttöä ajon aikana. Pysäytä auto ja käytä mittariston ohjauspainiketta.
Muussa tapauksessa saatat kääntää ohjauspyörää vahingossa väärin ja
seurauksena voi olla onnettomuus.
■ Varotoimenpiteet näytön aset usten muokkaamiseen liittyen
Koska hybridijärjestelmän on oltava käynnissä asetuksia muokattaessa,
varmista, että auto on pysäköity riittävästi tuulettuvaan paikkaan. Suljetussa
tilassa, kuten autotallissa, pakokaasut, jotka sisältävät vahingollista häkää
(CO), saattavat tunkeutua ja kertyä auton sisätiloihin. Seurauksena voi olla
kuolema tai vakava terveyshaitta.
HUOMAA
■ Näytön asetuksia muokattaessa
Estääksesi 12 V -akun varauksen purkautumisen, varmistu että hybridijär-
jestelmä on käynnissä, kun muokkaat näytön asetuksia.
OM42B04FI.book Page 97 Tuesday, September 27, 2016 3:10 PM

982. Mittaristo
OM42B04FI
Energiamonitori/kulutusnäyttö
Monitoiminäyttö
Audiojärjestelmän näyttö (jois-
sakin malleissa)
Mittariston ohjauspainikkeet
XMonitoiminäyttö
Paina mittariston ohjauspainikkeita tai ja valitse , ja paina
sitten tai -painiketta valitaksesi energiamonitorin näytön.
XAudiojärjestelmän näyttö (joissakin malleissa)
Paina CAR-painiketta ja valitse näytöltä "Energiamonitori".
Voit tarkkailla autosi toimintat ilaa monitoiminäytöltä ja audiojär-
jestelmän näytöltä (joissakin malleissa).
1
2
3
Energiamonitori
OM42B04FI.book Page 98 Tuesday, September 27, 2016 3:10 PM

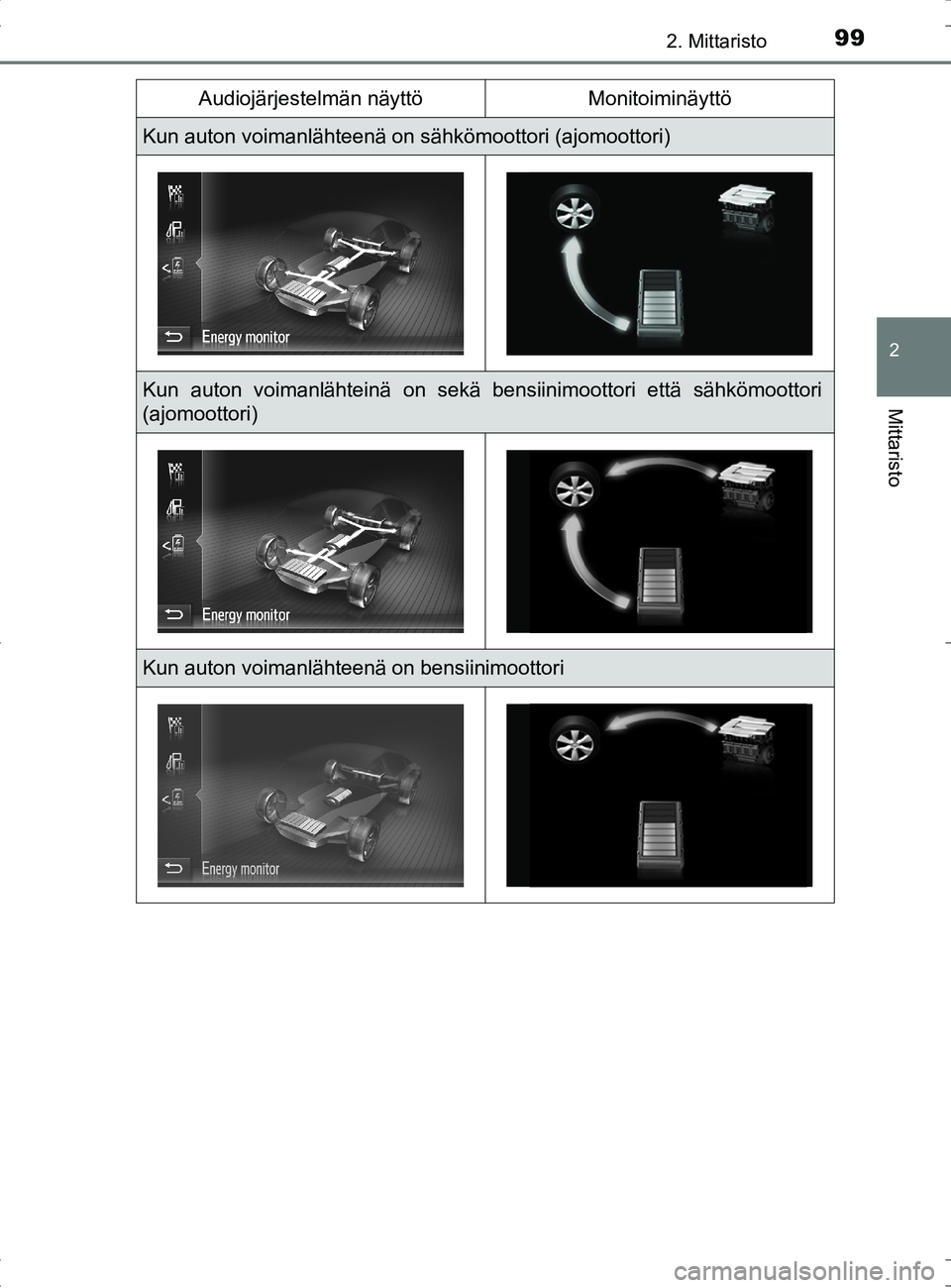

992. Mittaristo
2
Mittaristo
OM42B04FI
Audiojärjestelmän näyttöMonitoiminäyttö
Kun auton voimanlähteenä on sähkömoottori (ajomoottori)
Kun auton voimanlähteinä on sekä bensiinimoottori että sähkömoottori
(ajomoottori)
Kun auton voimanlähteenä on bensiinimoottori
OM42B04FI.book Page 99 Tuesday, September 27, 2016 3:10 PM

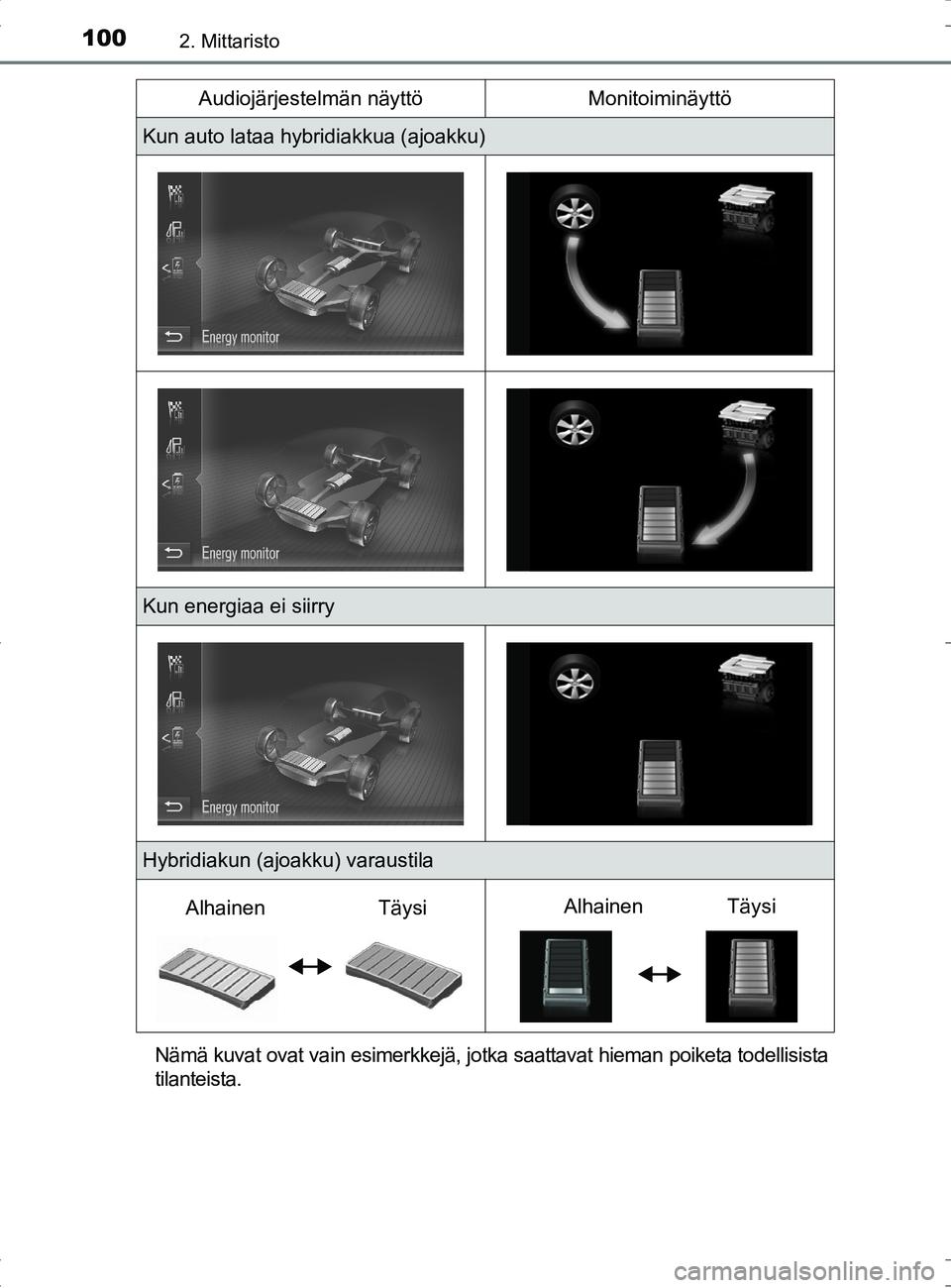

1002. Mittaristo
OM42B04FINämä kuvat ovat vain esimerkkejä, jo
tka saattavat hieman poiketa todellisista
tilanteista.
Kun auto lataa hybridiakkua (ajoakku)
Kun energiaa ei siirry
Hybridiakun (ajoakku) varaustila
Audiojärjestelmän näyttöMonitoiminäyttö
AlhainenTäysiAlhainenTäysi
OM42B04FI.book Page 100 Tuesday, September 27, 2016 3:10 PM

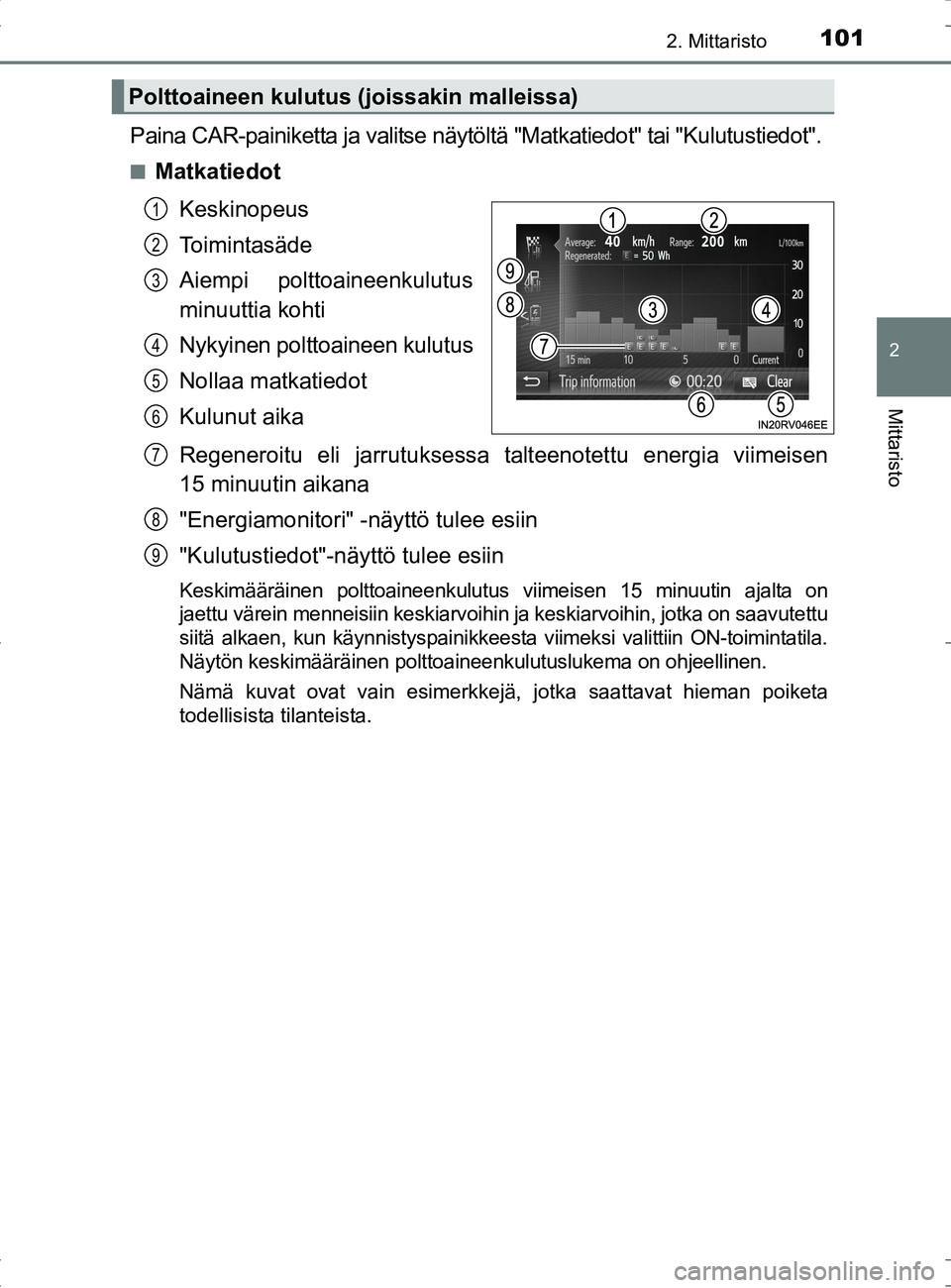

1012. Mittaristo
2
Mittaristo
OM42B04FI
Paina CAR-painiketta ja valitse näytöltä "Matkatiedot" tai "Kulutustiedot".
■MatkatiedotKeskinopeus
Toimintasäde
Aiempi polttoaineenkulutus
minuuttia kohti
Nykyinen polttoaineen kulutus
Nollaa matkatiedot
Kulunut aika
Regeneroitu eli jarrutuksessa talteenotettu energia viimeisen
15 minuutin aikana
"Energiamonitori" -näyttö tulee esiin
"Kulutustiedot"-näyttö tulee esiin
Keskimääräinen polttoaineenkulutus viimeisen 15 minuutin ajalta on
jaettu värein menneisiin keskiarvoihin ja keskiarvoihin, jotka on saavutettu
siitä alkaen, kun käynnistyspainikkeesta viimeksi valittiin ON-toimintatila.
Näytön keskimääräinen polttoaineenkulutuslukema on ohjeellinen.
Nämä kuvat ovat vain esimerkkejä, jotka saattavat hieman poiketa
todellisista tilanteista.
Polttoaineen kulutus (joissakin malleissa)
1
2
3
4
5
6
7
8
9
OM42B04FI.book Page 101 Tuesday, September 27, 2016 3:10 PM

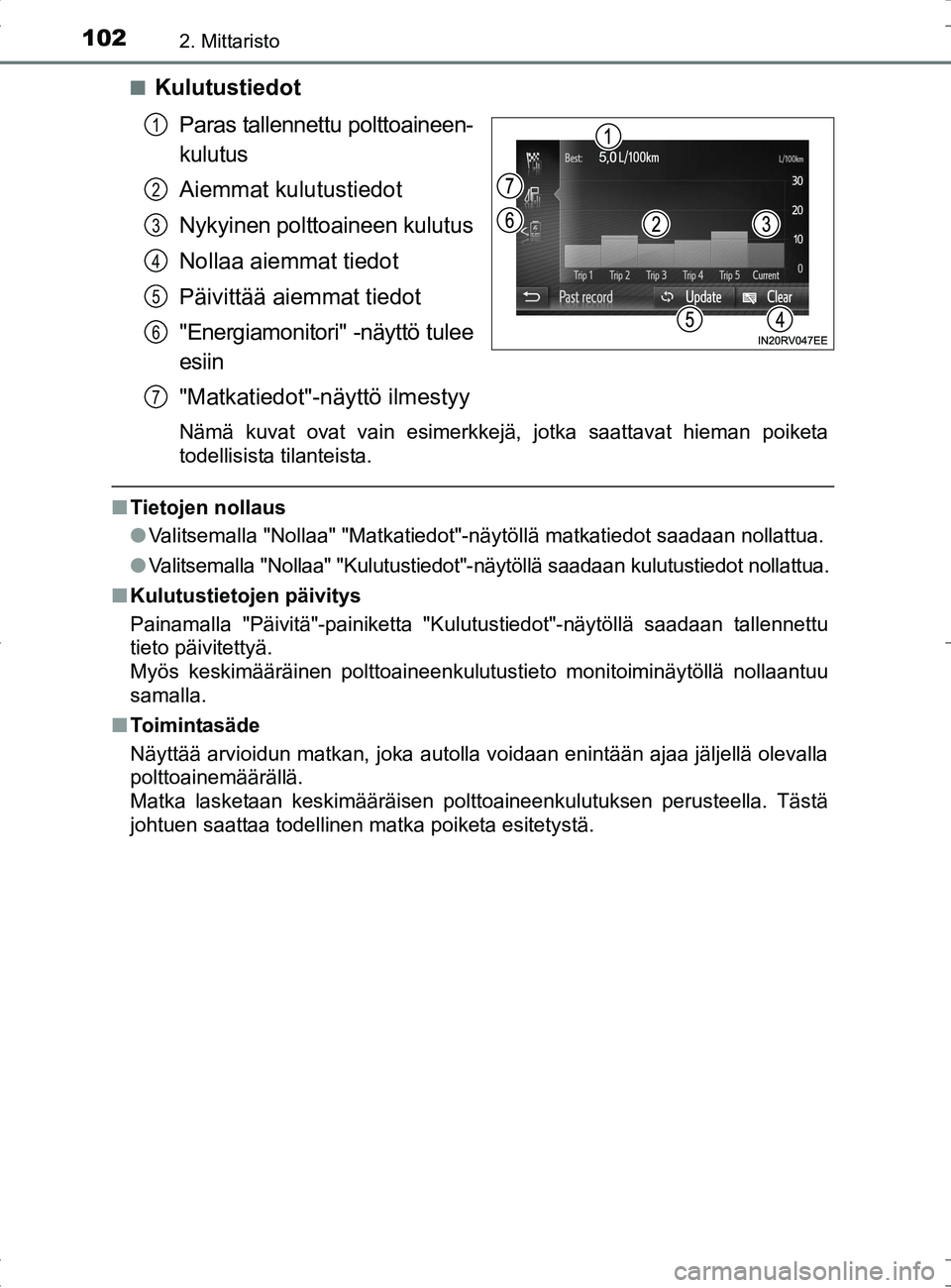

1022. Mittaristo
OM42B04FI■
Kulutustiedot
Paras tallennettu polttoaineen-
kulutus
Aiemmat kulutustiedot
Nykyinen polttoaineen kulutus
Nollaa aiemmat tiedot
Päivittää aiemmat tiedot
"Energiamonitori" -näyttö tulee
esiin
"Matkatiedot"-nä yttö ilmestyy
Nämä kuvat ovat vain esimerkkejä, jotka saattavat hieman poiketa
todellisista tilanteista.
■Tietojen nollaus
●Valitsemalla "Nollaa" "Matkatiedot"-näytöllä matkatiedot saadaan nollattua.
● Valitsemalla "Nollaa" "Kulutustiedot"- näytöllä saadaan kulutustiedot nollattua.
■ Kulutustietojen päivitys
Painamalla "Päivitä"-painiketta "K ulutustiedot"-näytöllä saadaan tallennettu
tieto päivitettyä.
Myös keskimääräinen polttoaineenkulutus tieto monitoiminäytöllä nollaantuu
samalla.
■ Toimintasäde
Näyttää arvioidun matkan, joka autolla voidaan enintään ajaa jäljellä olevalla
polttoainemäärällä.
Matka lasketaan keskimääräisen polttoaineenkulutuksen perusteella. Tästä\
johtuen saattaa todellinen matka poiketa esitetystä.
1
2
3
4
5
6
7
OM42B04FI.book Page 102 Tuesday, September 27, 2016 3:10 PM

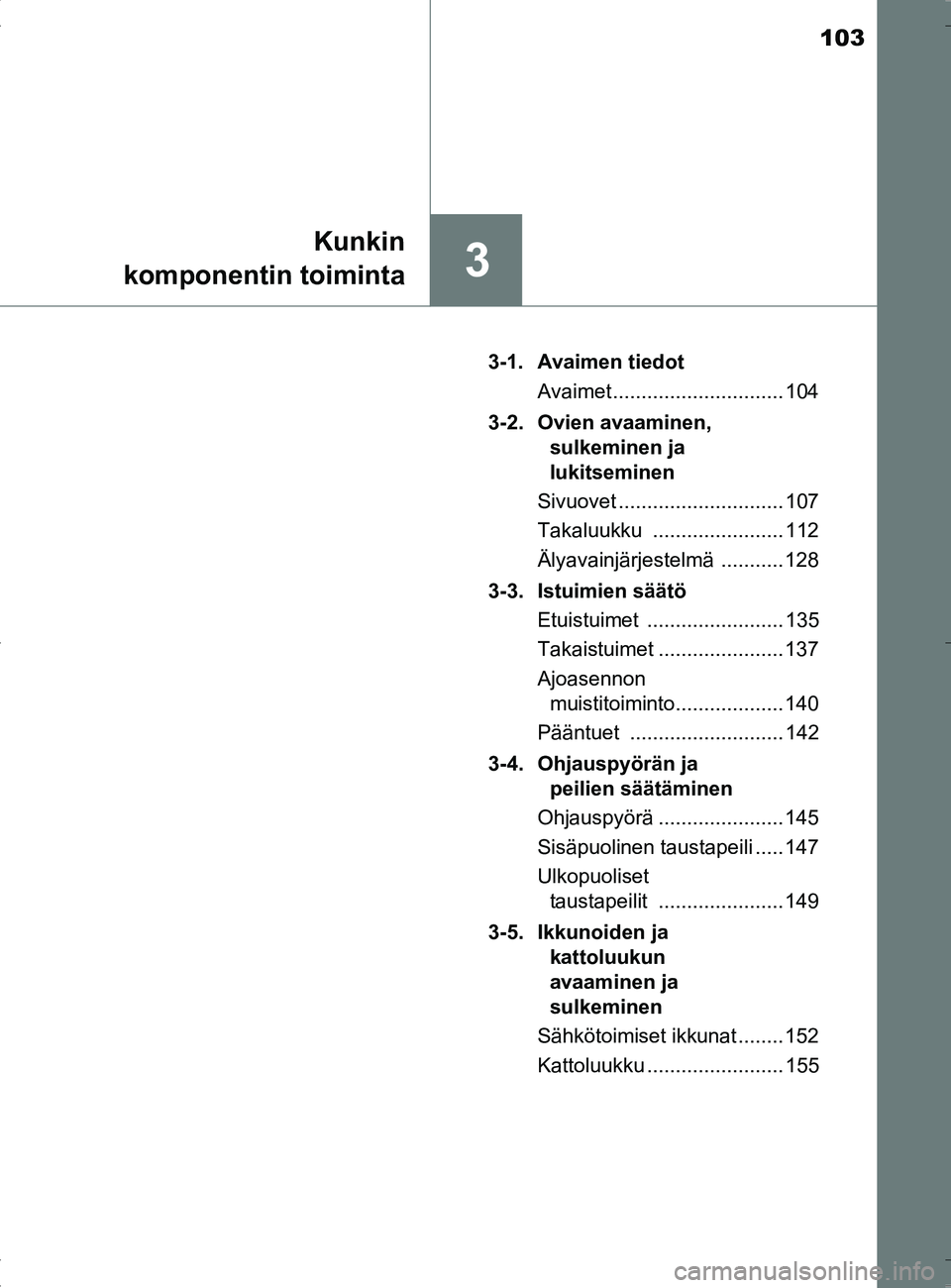

103
3
Kunkin
komponentin toiminta
OM42B04FI 3-1. Avaimen tiedot
Avaimet .............................. 104
3-2. Ovien avaaminen, sulkeminen ja
lukitseminen
Sivuovet ............................. 107
Takaluukku ....................... 112
Älyavainjärjestelmä ........... 128
3-3. Istuimien säätö Etuistuimet ........................ 135
Takaistuimet ...................... 137
Ajoasennon muistitoiminto................... 140
Pääntuet ........................... 142
3-4. Ohjauspyörän ja peilien säätäminen
Ohjauspyörä ...................... 145
Sisäpuolinen taustapeili ..... 147
Ulkopuoliset taustapeilit ...................... 149
3-5. Ikkunoiden ja kattoluukun
avaaminen ja
sulkeminen
Sähkötoimiset ikkunat ........ 152
Kattoluukku ........................ 155
OM42B04FI.book Page 103 Tuesday, September 27, 2016 3:10 PM

1043-1. Avaimen tiedot
OM42B04FI
Avaimet
Auton mukana toimitetaan seuraavat avaimet.
Elektroniset avaimet
• Älyavainjärjestelmän toiminto- jen käyttö ( →S. 128)
• Lukituksen kauko-ohjauksen käyttö
Mekaaniset avaimet
Avaimen numerolevy
Lukitsee kaikki ovet ( →S. 107)
Avaa kaikkien ovien lukituksen
( → S. 107)
Avaa ja sulkee sähkötoimisen
takaluukun
* ( → S. 112)
*: Joissakin malleissa
Ottaaksesi mekaanisen avaimen
esille paina vapautuspainiketta ja
ota avain ulos.
Mekaaninen avain voidaan työntää
lukkoon vain, jos se on oikein päin
käännettynä, sillä avaimessa on
urat vain toisella puolella. Jos
avainta ei voi työntää lukkosylinte-
riin, käännä se toisin päin ja yritä
uudelleen.
Käytettyäsi mekaanista avainta laita se takaisin elektronisen avaimen
sisään. Säilytä mekaanista avainta elektronisen avaimen sisällä. Jos elektro-
nisen avaimen paristo on loppu tai jos avaimeton avaus- ja lukitustoiminto ei
toimi kunnolla, tarvitset mekaanista avainta. (→ S. 473)
Auton avaimet
1
2
3
Lukituksen kauko-ohjain
1
2
3
Mekaanisen avaimen käyttö
OM42B04FI.book Page 104 Tuesday, September 27, 2016 3:10 PM
