2017 TOYOTA RAV4 HYBRID Omistajan Käsikirja (in Finnish)

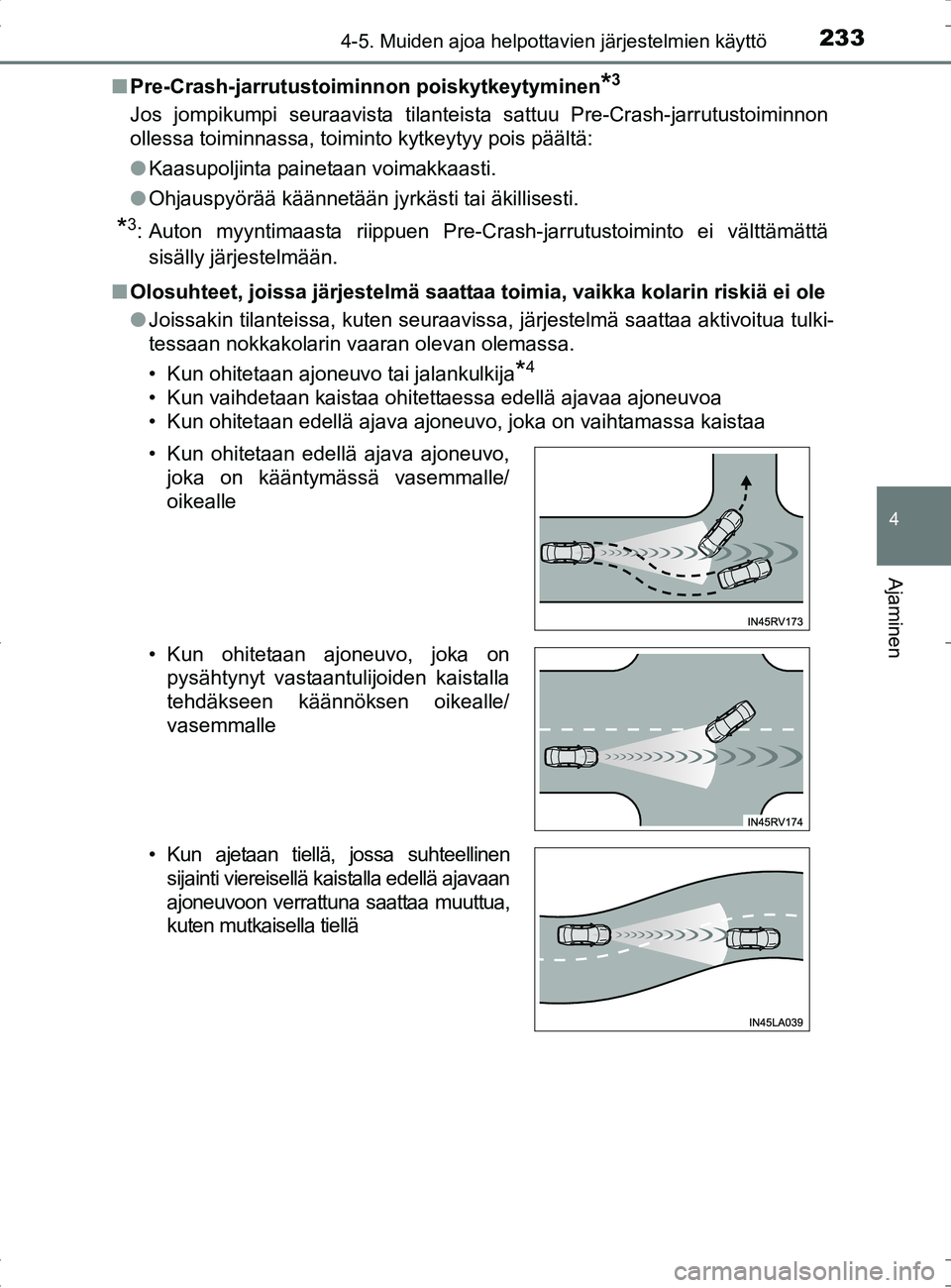

2334-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42B04FI■
Pre-Crash-jarru tustoiminnon poiskytkeytyminen
*3
Jos jompikumpi seuraavista tilantei sta sattuu Pre-Crash-jarrutustoiminnon
ollessa toiminnassa, toiminto kytkeytyy pois päältä:
● Kaasupoljinta painetaan voimakkaasti.
● Ohjauspyörää käännetään jyrkästi tai äkillisesti.
*3: Auton myyntimaasta riippuen Pre-Crash-jarrutustoiminto ei välttämättä
sisälly järjestelmään.
■ Olosuhteet, joissa järjestelmä saattaa toimia, vaikka kolarin riskiä ei ole
●Joissakin tilanteissa, kuten seuraavissa, järjestelmä saattaa aktivoitua tulki-
tessaan nokkakolarin vaaran olevan olemassa.
• Kun ohitetaan ajoneuvo tai jalankulkija
*4
• Kun vaihdetaan kaistaa ohitettaessa edellä ajavaa ajoneuvoa
• Kun ohitetaan edellä ajava ajoneuvo, joka on vaihtamassa kaistaa
• Kun ohitetaan edellä ajava ajoneuvo,
joka on kääntymässä vasemmalle/
oikealle
• Kun ohitetaan ajoneuvo, joka on pysähtynyt vastaantulijoiden kaistalla
tehdäkseen käännöksen oikealle/
vasemmalle
• Kun ajetaan tiellä, jossa suhteellinen sijainti viereisellä kaistalla edellä ajavaan
ajoneuvoon verrattuna saattaa muuttua,
kuten mutkaisella tiellä
OM42B04FI.book Page 233 Tuesday, September 27, 2016 3:10 PM

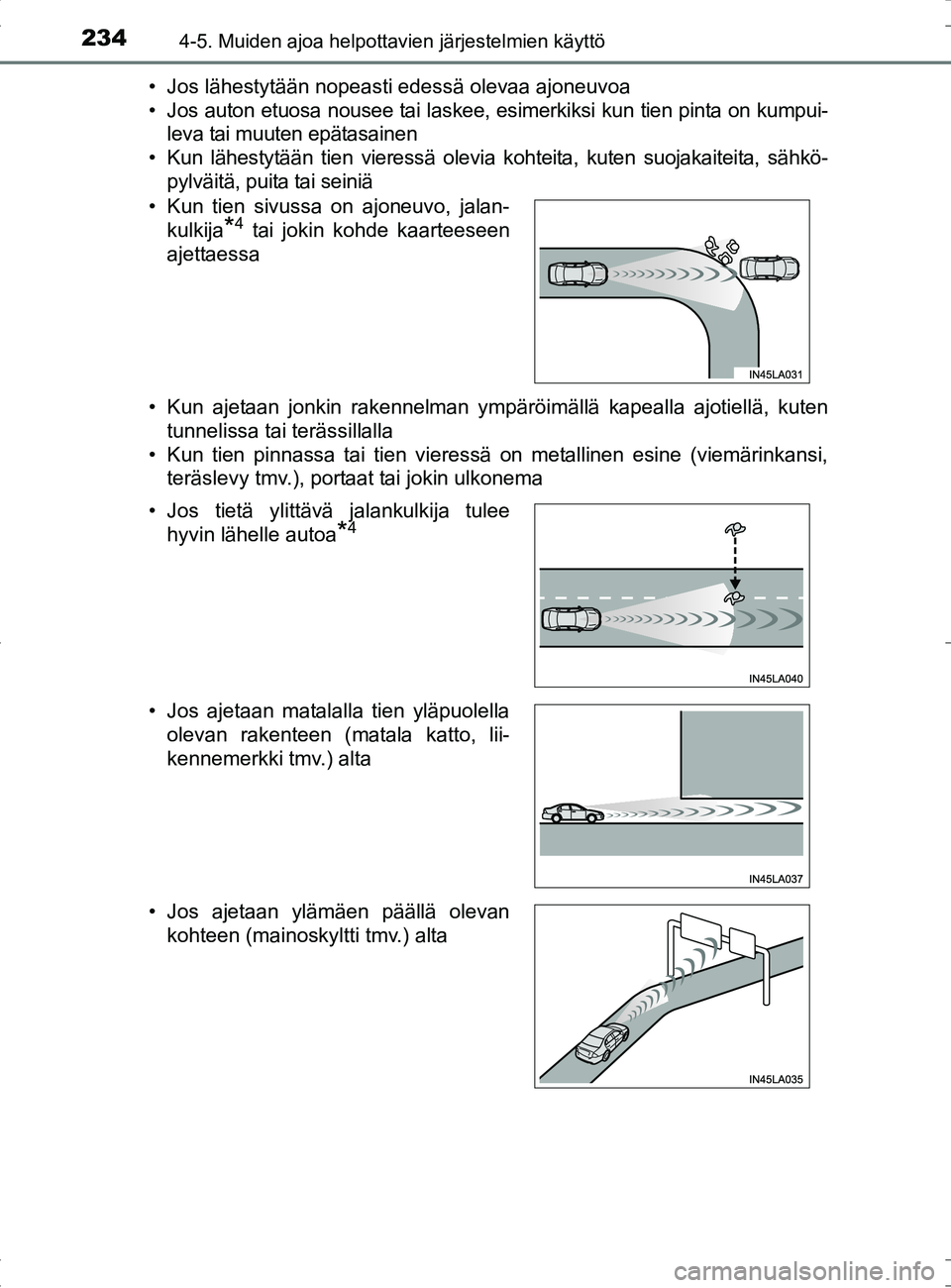

2344-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42B04FI• Jos lähestytään nopeasti edessä olevaa ajoneuvoa
• Jos auton etuosa nousee tai laskee, esimerkiksi kun tien pinta on kumpui-
leva tai muuten epätasainen
• Kun lähestytään tien vieressä olevia kohteita, kuten suojakaiteita, sähkö-
pylväitä, puita tai seiniä
• Kun ajetaan jonkin rakennelman ympäröimällä kapealla ajotiellä, kuten tunnelissa tai terässillalla
• Kun tien pinnassa tai tien vieressä on metallinen esine (viemärinkansi, teräslevy tmv.), portaat tai jokin ulkonema
• Kun tien sivussa on ajoneuvo, jalan-
kulkija
*4 tai jokin kohde kaarteeseen
ajettaessa
• Jos tietä ylittävä jalankulkija tulee hyvin lähelle autoa
*4
• Jos ajetaan matalalla tien yläpuolellaolevan rakenteen (matala katto, lii-
kennemerkki tmv.) alta
• Jos ajetaan ylämäen päällä olevan kohteen (mainoskyltti tmv.) alta
OM42B04FI.book Page 234 Tuesday, September 27, 2016 3:10 PM

2354-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42B04FI• Jos lähestytään nopeasti sähkötoimista tietullipuomia, pysäköintialueen
porttia tai muuta estettä, joka avautuu ja sulkeutuu
• Kun käytät autoasi automaattipesussa
• Jos autoon osuu vesi- tai lumiroiskeita, pölyä, jne. edessä ajavasta autosta
• Jos ajetaan höyryn tai savun läpi
• Jos tiellä on kuvioita tai maalia tai seinä, joka voidaan tulkita väärin ajo- neuvoksi tai jalankulkijaksi
*4
• Jos ajetaan läheltä kohdetta, joka heijastaa radioaaltoja, kuten suuri
kuorma-auto tai suojakaide
• Jos ajetaan lähellä TV-tornia, radioasemaa, sähkölaitosta tai muita alu- eita, jotka lähettävät voimakkaita radioaaltoja tai sähkökohinaa
*4: Auton myyntimaasta riippuen jalankulkijan havaitseva toiminto ei välttä-
mättä sisälly järjestelmään.
■ Tilanteita, joissa järjestelmä ei välttämättä toimi oikein
●Joissain tilanteissa, kuten seuraavissa, ajoneuvoa ei välttämättä havaita tut-
katunnistimella ja kameratunnistimella ja siten järjestelmän oikeanlainen toi-
minta estyy:
• Jos vastaan tuleva ajoneuvo lähestyy autoasi
• Jos edessä oleva ajoneuvo on moottoripyörä tai polkupyörä
• Kun lähestytään ajoneuvoa sen sivulta tai edestä
• Jos edellä ajaa esimerkiksi kuor maamaton kuorma-auto tai muu ajo-
neuvo, jonka takaosa on pieni.
• Jos edellä ajavan ajoneuvon kuorma ulottuu sen takapuskurin takapuolelle • Kun ajetaan sellaisten kohteiden läpitai alitse, jotka saattavat osua autoon,kuten
tiheä heinikko, puun oksat tai mainosla-
kana
• Jos edellä ajavan ajoneuvon takaosa on matala, kuten matala perävaunu
OM42B04FI.book Page 235 Tuesday, September 27, 2016 3:10 PM

2364-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42B04FI• Jos edellä ajaa epäsäännöllisen muotoinen ajoneuvo, kuten traktori tai
sivuvaunullinen moottoripyörä
• Jos aurinko tai muu valo kohdistuu suoraan edellä ajavaan ajoneuvoon
• Jos toinen ajoneuvo tulee ajoneuvosi eteen tai ilmestyy siihen toisen ajoneu- von sivulta
• Jos edellä ajava ajoneuvo tekee äkillisen liikkeen (kuten äkillisen ohjaus- liikkeen, kiihdytyksen tai jarrutuksen)
• Jos siirryt äkkiä edellä ajavan ajoneuvon taakse
• Jos ajetaan huonossa säässä, kuten rankassa sateessa, sumussa, lumi- pyryssä tai hiekkamyrskyssä
• Jos autoon osuu vesi- tai lumiroiskeita, pölyä, jne. edessä ajavasta
autosta
• Jos ajetaan höyryn tai savun läpi
• Jos ajetaan paikassa, jossa ympäröivän valon määrä muuttuu nopeasti,
esimerkiksi tunneliin ajettaessa tai sieltä poistuttaessa
• Jos kameratunnistimeen kohdistuu suoraan hyvin kirkasta valoa, kuten auringonpaistetta tai vastaantulevan liikenteen ajovaloja
• Jos ympäröivä alue on hämärä, kuten aamun sarastaessa, illan hämärty- essä tai tunnelissa ajettaessa
• Hybridijärjestelmän käynnistämisen jälkeen autolla ei ole ajettu tiettyä
aikaa
• Käännyttäessä vasemmalle / oikealle ja muutamia sekunteja vasemmalle / oikealle kääntymisen jälkeen
• Ajettaessa kaarteessa ja muutamia sekunteja kaarteessa ajamisen jälkeen
• Jos autosi luisuu • Jos edellä ajavan ajoneuvon maavara on erittäin korkea
• Kun edellä oleva ajoneuvo ei ole suo- raan autosi edessä
OM42B04FI.book Page 236 Tuesday, September 27, 2016 3:10 PM

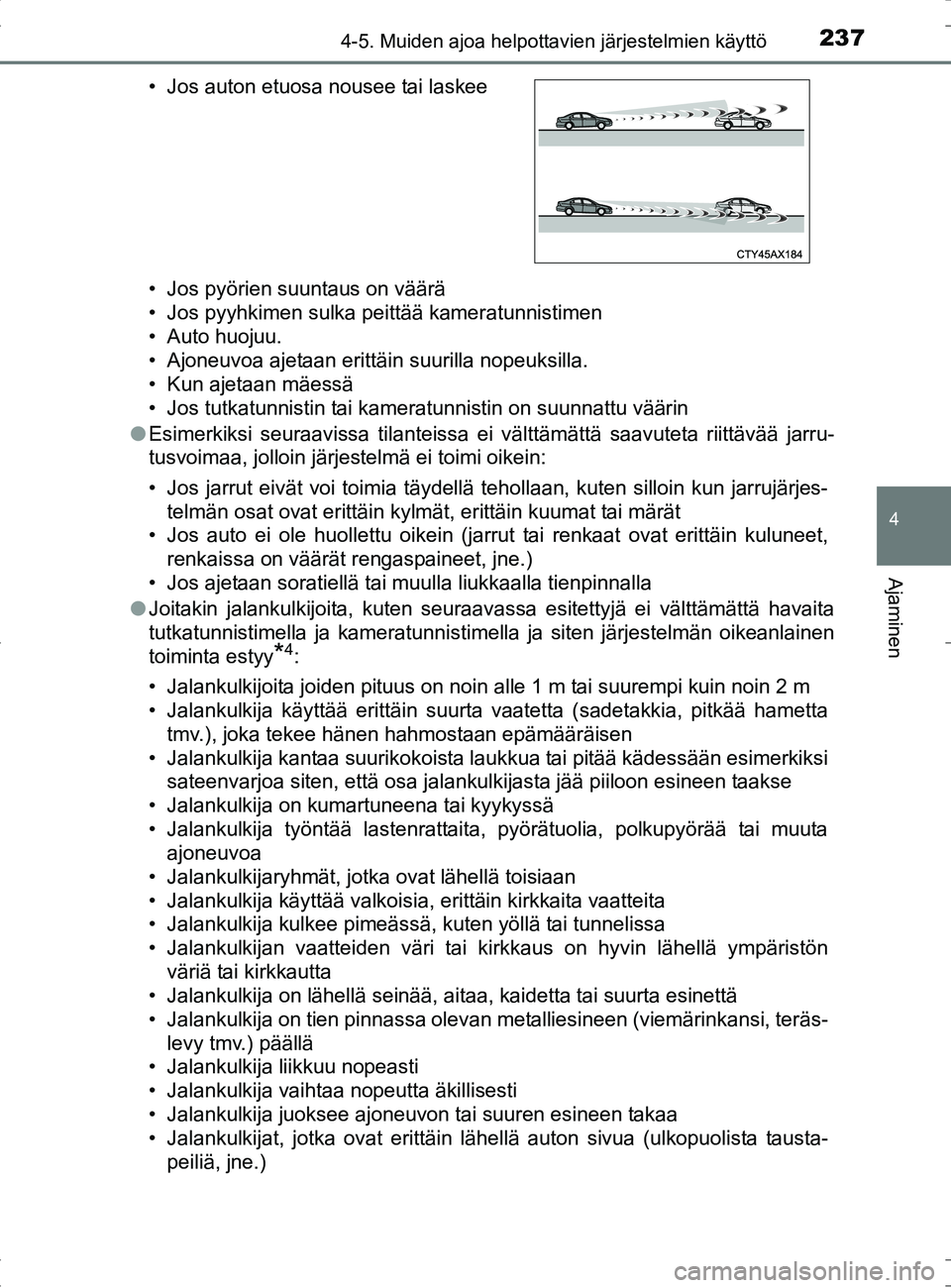

2374-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42B04FI• Jos pyörien suuntaus on väärä
• Jos pyyhkimen sulka peittää kameratunnistimen
• Auto huojuu.
• Ajoneuvoa ajetaan erittäin suurilla nopeuksilla.
• Kun ajetaan mäessä
• Jos tutkatunnistin tai kameratunnistin on suunnattu väärin
● Esimerkiksi seuraavissa tilanteissa ei välttämättä saavuteta riittävää jarru-
tusvoimaa, jolloin järjestelmä ei toimi oikein:
• Jos jarrut eivät voi toimia täydellä tehollaan, kuten silloin kun jarrujärjes-
telmän osat ovat erittäin kylmät, erittäin kuumat tai märät
• Jos auto ei ole huollettu oikein (jarrut tai renkaat ovat erittäin kuluneet, renkaissa on väärät rengaspaineet, jne.)
• Jos ajetaan soratiellä tai muulla liukkaalla tienpinnalla
● Joitakin jalankulkijoita, kuten seuraavassa esitettyjä ei välttämättä havaita
tutkatunnistimella ja kameratunnistimella ja siten järjestelmän oikeanlainen
toiminta estyy
*4:
• Jalankulkijoita joiden pituus on noin alle 1 m tai suurempi kuin noin 2 m
• Jalankulkija käyttää erittäin suurta vaatetta (sadetakkia, pitkää hametta tmv.), joka tekee hänen hahmostaan epämääräisen
• Jalankulkija kantaa suurikokoista laukkua tai pitää kädessään esimerkiksi sateenvarjoa siten, että osa jalankulkijasta jää piiloon esineen taakse
• Jalankulkija on kumartuneena tai kyykyssä
• Jalankulkija työntää lastenrattaita, pyörätuolia, polkupyörää tai muuta ajoneuvoa
• Jalankulkijaryhmät, jotka ovat lähellä toisiaan
• Jalankulkija käyttää valkoisia, erittäin kirkkaita vaatteita
• Jalankulkija kulkee pimeässä, kuten yöllä tai tunnelissa
• Jalankulkijan vaatteiden väri tai kirkkaus on hyvin lähellä ympäristön
väriä tai kirkkautta
• Jalankulkija on lähellä seinää, aitaa, kaidetta tai suurta esinettä
• Jalankulkija on tien pinnassa olevan metalliesineen (viemärinkansi, teräs-
levy tmv.) päällä
• Jalankulkija liikkuu nopeasti
• Jalankulkija vaihtaa nopeutta äkillisesti
• Jalankulkija juoksee ajoneuvon tai suuren esineen takaa
• Jalankulkijat, jotka ovat erittäin lähellä auton sivua (ulkopu\
olista tausta- peiliä, jne.)
• Jos auton etuosa nousee tai laskee
OM42B04FI.book Page 237 Tuesday, September 27, 2016 3:10 PM

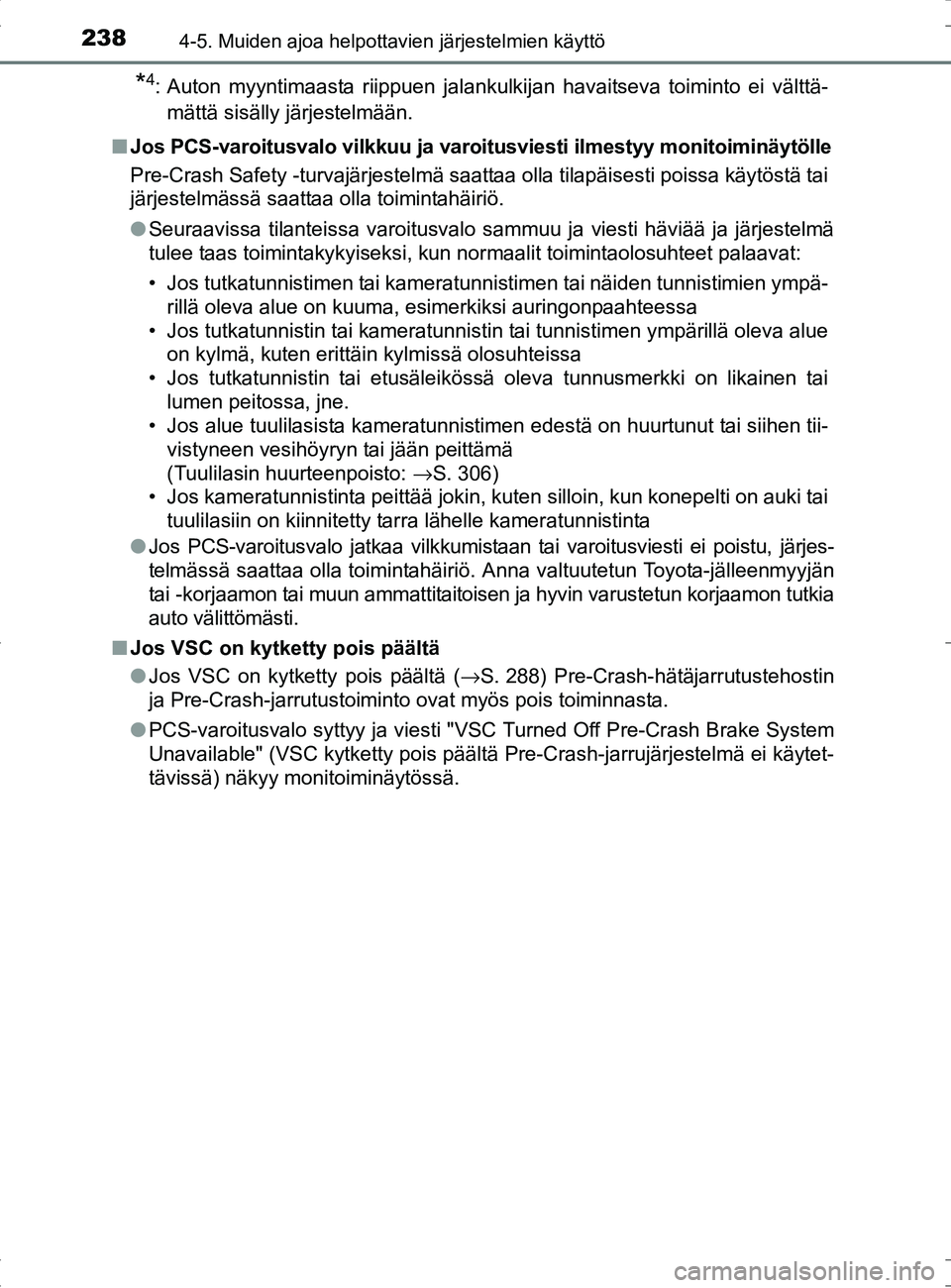

2384-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42B04FI
*4: Auton myyntimaasta riippuen jalankulkijan havaitseva toiminto ei välttä-mättä sisälly järjestelmään.
■ Jos PCS-varoitusvalo vilkkuu ja varoitusviesti ilmestyy monitoiminäytölle
Pre-Crash Safety -turvajärjestelmä saattaa olla tilapäisesti poissa käytöstä tai
järjestelmässä saattaa olla toimintahäiriö.
●Seuraavissa tilanteissa varoitusvalo sammuu ja viesti häviää ja\
järjestelmä
tulee taas toimintakykyiseksi, kun normaalit toimintaolosuhteet palaavat:
• Jos tutkatunnistimen tai kameratunnistimen tai näiden tunnistimien ympä-
rillä oleva alue on kuuma, esimerkiksi auringonpaahteessa
• Jos tutkatunnistin tai kameratunnistin tai tunnistimen ympärillä oleva alue on kylmä, kuten erittäin kylmissä olosuhteissa
• Jos tutkatunnistin tai etusäleikössä oleva tunnusmerkki on likainen tai lumen peitossa, jne.
• Jos alue tuulilasista kameratunnistimen edestä on huurtunut tai siihen tii-
vistyneen vesihöyryn tai jään peittämä
(Tuulilasin huurteenpoisto: →S. 306)
• Jos kameratunnistinta peittää jokin, kuten silloin, kun konepelti on auki tai
tuulilasiin on kiinnitetty tarra lähelle kameratunnistinta
● Jos PCS-varoitusvalo jatkaa vilkkumistaan tai varoitusviesti ei poistu, järjes-
telmässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia
auto välittömästi.
■ Jos VSC on kytketty pois päältä
●Jos VSC on kytketty pois päältä ( →S. 288) Pre-Crash-hätäjarrutustehostin
ja Pre-Crash-jarrutustoiminto ovat myös pois toiminnasta.
● PCS-varoitusvalo syttyy ja viesti "V SC Turned Off Pre-Crash Brake System
Unavailable" (VSC kytketty pois päältä Pre-Crash-jarrujärjestelmä ei käytet-
tävissä) näkyy monitoiminäytössä.
OM42B04FI.book Page 238 Tuesday, September 27, 2016 3:10 PM

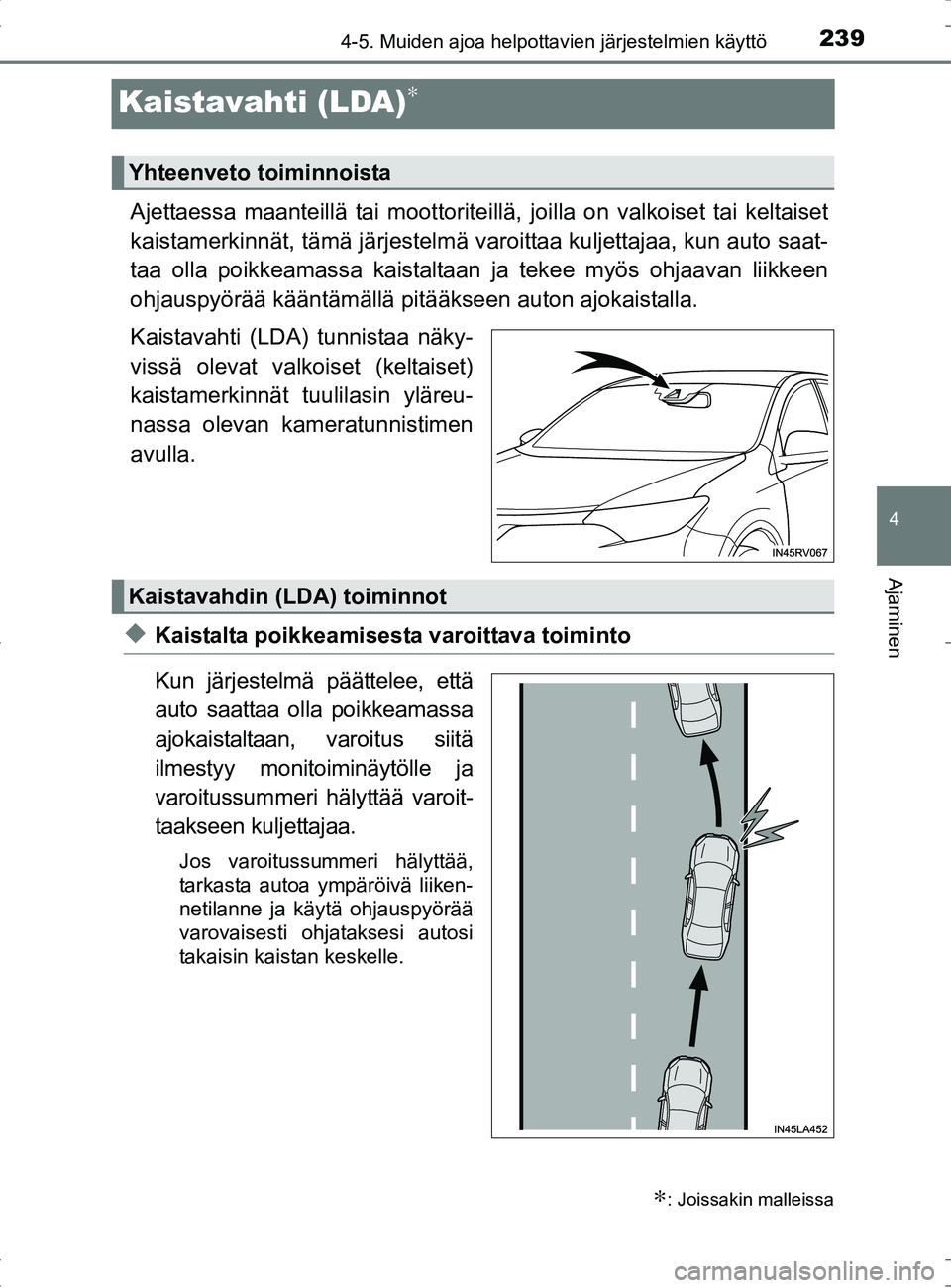

239
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
OM42B04FI
Kaistavahti (LDA)∗
Ajettaessa maanteillä tai moottoriteillä, joilla on valkoiset tai keltaiset
kaistamerkinnät, tämä järjestelmä varo ittaa kuljettajaa, kun auto saat-
taa olla poikkeamassa kaistaltaan ja tekee myös ohjaavan liikkeen
ohjauspyörää kääntämällä pi tääkseen auton ajokaistalla.
Kaistavahti (LDA) tunnistaa näky-
vissä olevat valkoiset (keltaiset)
kaistamerkinnät tuulilasin yläreu-
nassa olevan kameratunnistimen
avulla.
◆Kaistalta poikkeamisesta varoittava toiminto
Kun järjestelmä päättelee, että
auto saattaa olla poikkeamassa
ajokaistaltaan, varoitus siitä
ilmestyy monitoiminäytölle ja
varoitussummeri hälyttää varoit-
taakseen kuljettajaa.
Jos varoitussummeri hälyttää,
tarkasta autoa ympäröivä liiken-
netilanne ja käytä ohjauspyörää
varovaisesti ohjataksesi autosi
takaisin kaistan keskelle.
∗: Joissakin malleissa
Yhteenveto toiminnoista
Kaistavahdin (LDA) toiminnot
OM42B04FI.book Page 239 Tuesday, September 27, 2016 3:10 PM

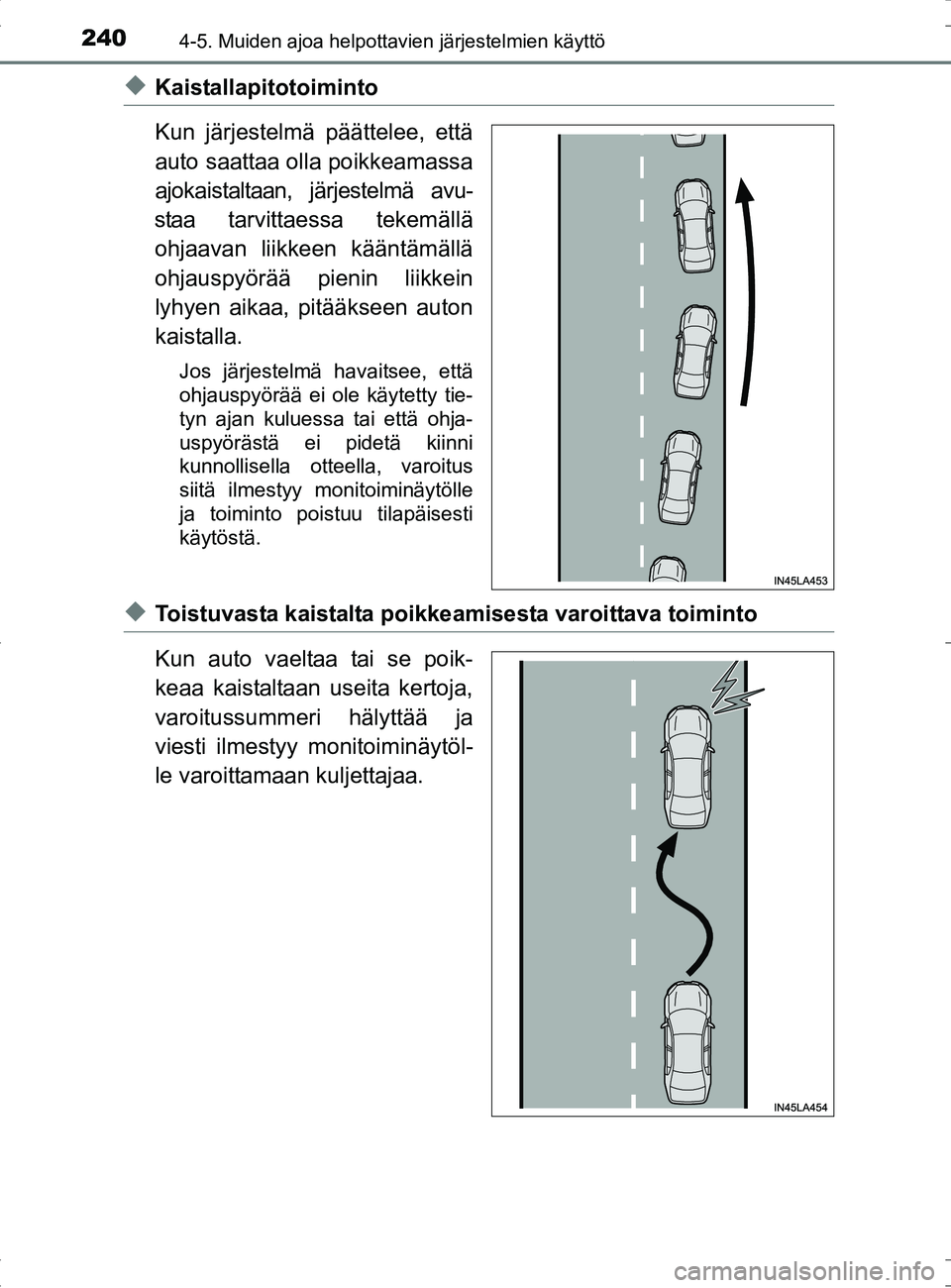

2404-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42B04FI
◆Kaistallapitotoiminto
Kun järjestelmä päättelee, että
auto saattaa olla poikkeamassa
ajokaistaltaan, järjestelmä avu-
staa tarvittaessa tekemällä ohjaavan liikkeen kääntämällä
ohjauspyörää pienin liikkein
lyhyen aikaa, pitääkseen auton
kaistalla.
Jos järjestelmä havaitsee, että
ohjauspyörää ei ole käytetty tie-
tyn ajan kuluessa tai että ohja-
uspyörästä ei pidetä kiinni
kunnollisella otteella, varoitus
siitä ilmestyy monitoiminäytölle
ja toiminto poistuu tilapäisesti
käytöstä.
◆Toistuvasta kaistalta poikkeamisesta varoittava toiminto
Kun auto vaeltaa tai se poik-
keaa kaistaltaan useita kertoja,
varoitussummeri hälyttää ja
viesti ilmestyy monitoiminäytöl-
le varoittamaan kuljettajaa.
OM42B04FI.book Page 240 Tuesday, September 27, 2016 3:10 PM
