2017 TOYOTA RAV4 HYBRID Omistajan Käsikirja (in Finnish)

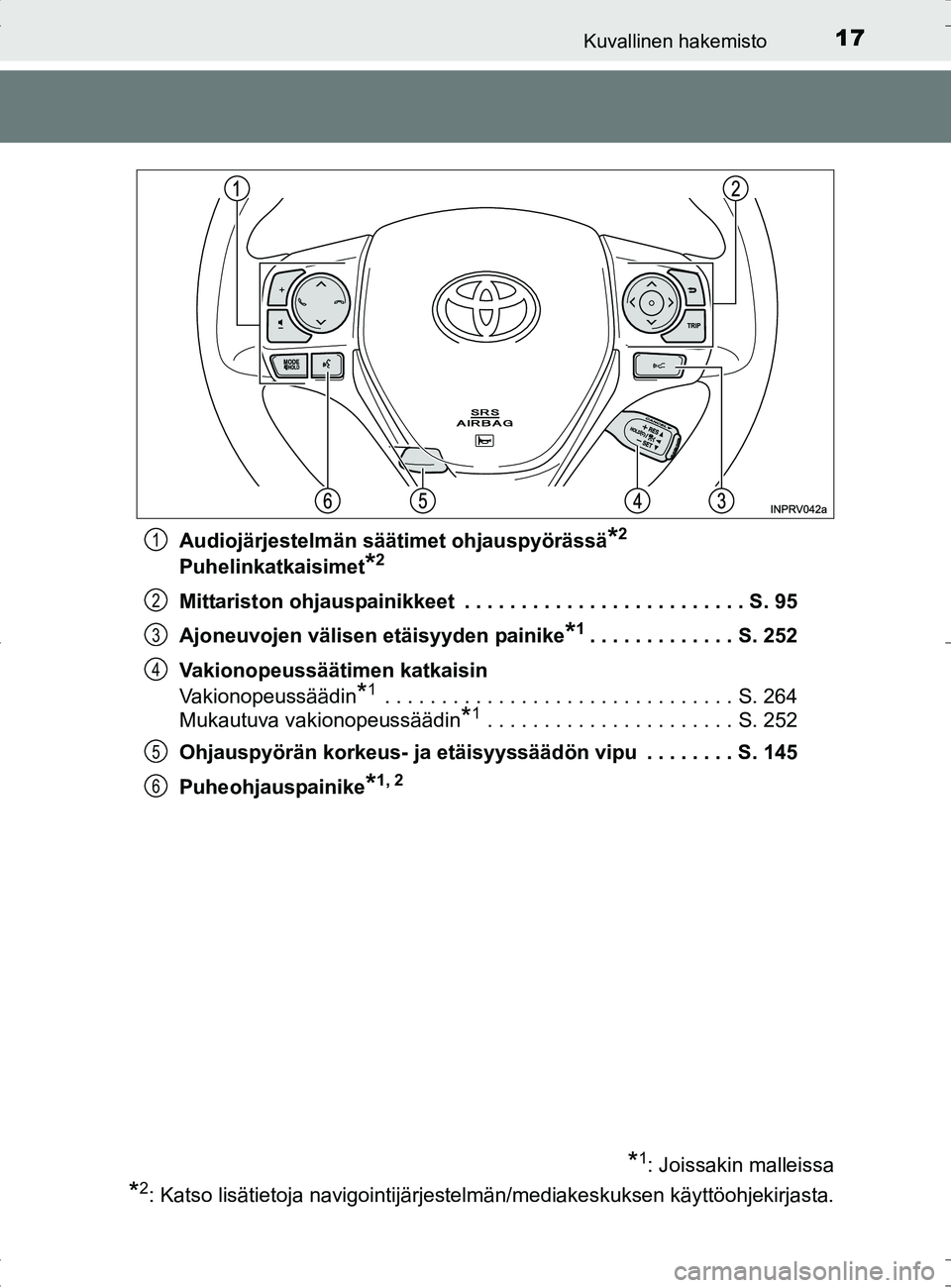

17Kuvallinen hakemisto
OM42B04FIAudiojärjestelmän säätimet ohjauspyörässä
*2
Puhelinkatkaisimet*2
Mittariston ohjauspainikkeet . . . . . . . . . . . . . . . . . . . . . . . . . S. 95
Ajoneuvojen välisen etäisyyden painike
*1. . . . . . . . . . . . . S. 252
Vakionopeussäätimen katkaisin
Vakionopeussäädin
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 264
Mukautuva vakionopeussäädin
*1 . . . . . . . . . . . . . . . . . . . . . . S. 252
Ohjauspyörän korkeus- ja etäisyyssäädön vipu . . . . . . . . S. 145
Puheohjauspainike
*1, 2
*1: Joissakin malleissa
*2: Katso lisätietoja navigointijärjestelmän/mediakeskuksen käyttöohjekirjasta.
1
2
3
4
5
6
OM42B04FI.book Page 17 Tuesday, September 27, 2016 3:10 PM

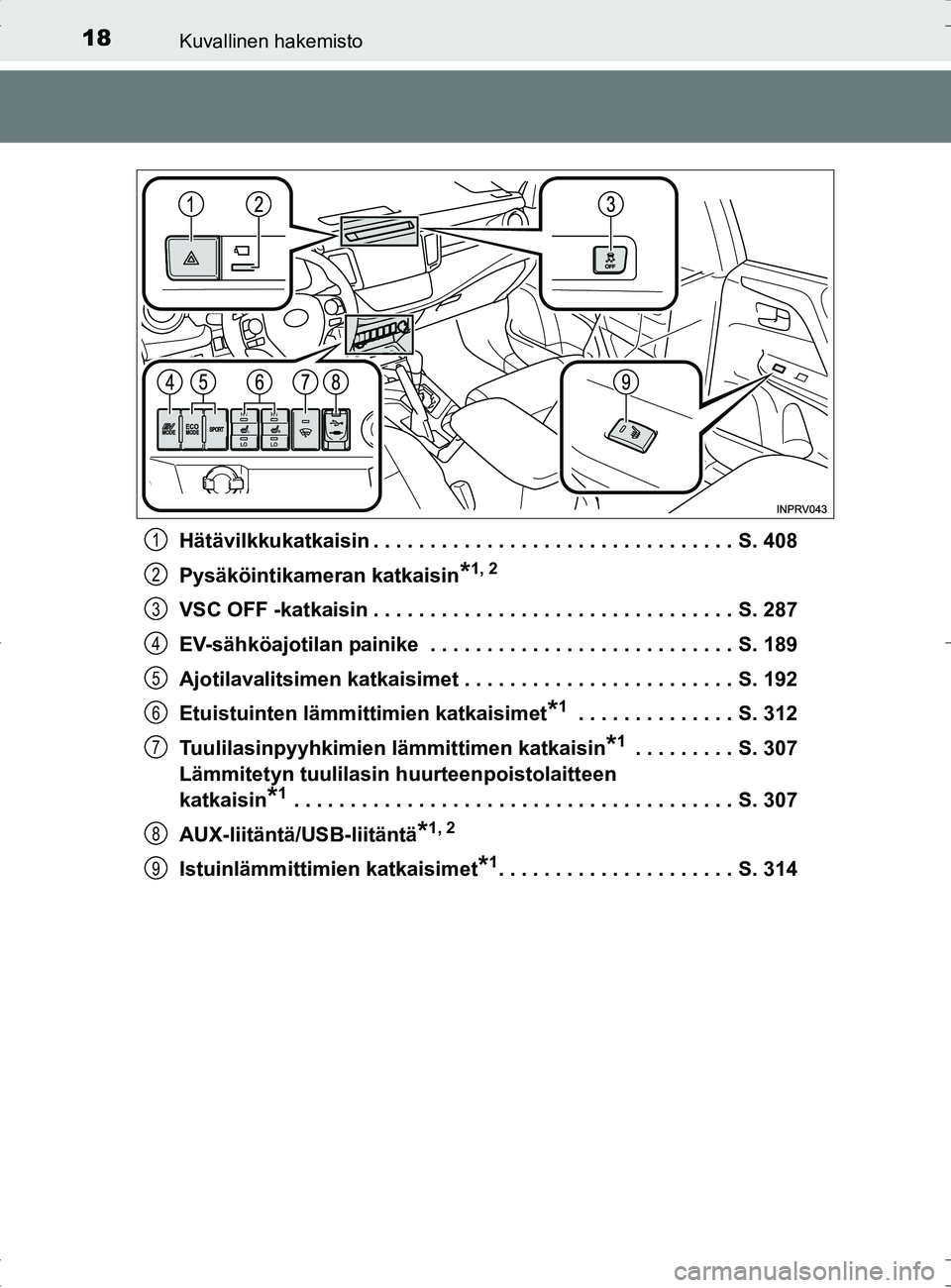

18Kuvallinen hakemisto
OM42B04FIHätävilkkukatkaisin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 408
Pysäköintikameran katkaisin
*1, 2
VSC OFF -katkaisin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 287
EV-sähköajotilan painike . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 189
Ajotilavalitsimen katkaisimet . . . . . . . . . . . . . . . . . . . . . . . . S. 192
Etuistuinten lämmittimien katkaisimet
*1 . . . . . . . . . . . . . . S. 312
Tuulilasinpyyhkimien lämmittimen katkaisin
*1 . . . . . . . . . S. 307
Lämmitetyn tuulilasin huurteenpoistolaitteen
katkaisin
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 307
AUX-liitäntä/USB-liitäntä
*1, 2
Istuinlämmittimien katkaisimet*1. . . . . . . . . . . . . . . . . . . . . S. 314
1
2
3
4
5
6
7
8
9
OM42B04FI.book Page 18 Tuesday, September 27, 2016 3:10 PM

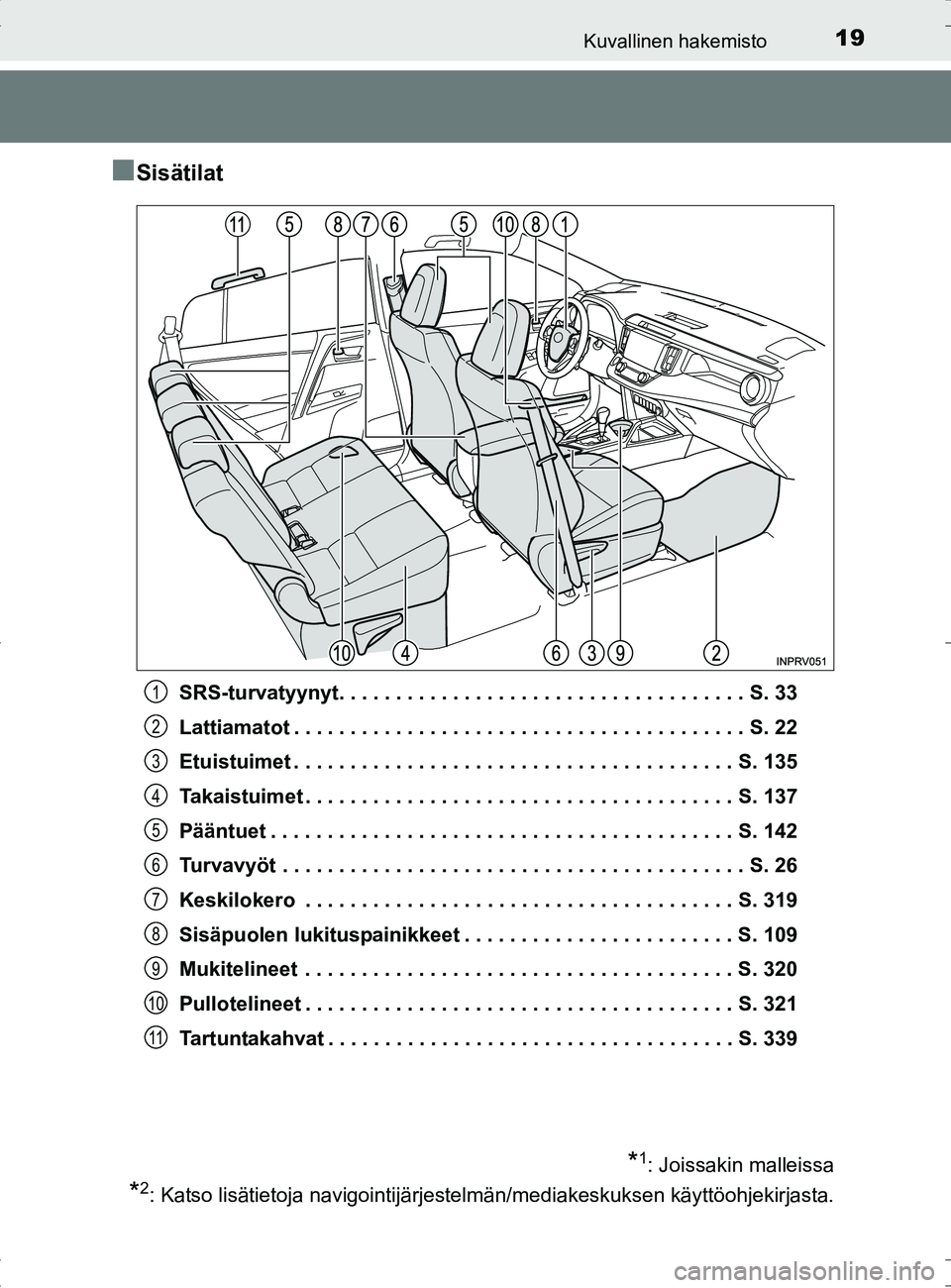

19Kuvallinen hakemisto
OM42B04FI
■Sisätilat
SRS-turvatyynyt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 33
Lattiamatot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 22
Etuistuimet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 135
Takaistuimet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 137
Pääntuet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 142
Turvavyöt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 26
Keskilokero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 319
Sisäpuolen lukituspainikkeet . . . . . . . . . . . . . . . . . . . . . . . . S. 109
Mukitelineet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 320
Pullotelineet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 321
Tartuntakahvat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 339
*1: Joissakin malleissa
*2: Katso lisätietoja navigointijärjestelmän/mediakeskuksen käyttöohjekirjasta.
1
2
3
4
5
6
7
8
9
10
11
OM42B04FI.book Page 19 Tuesday, September 27, 2016 3:10 PM

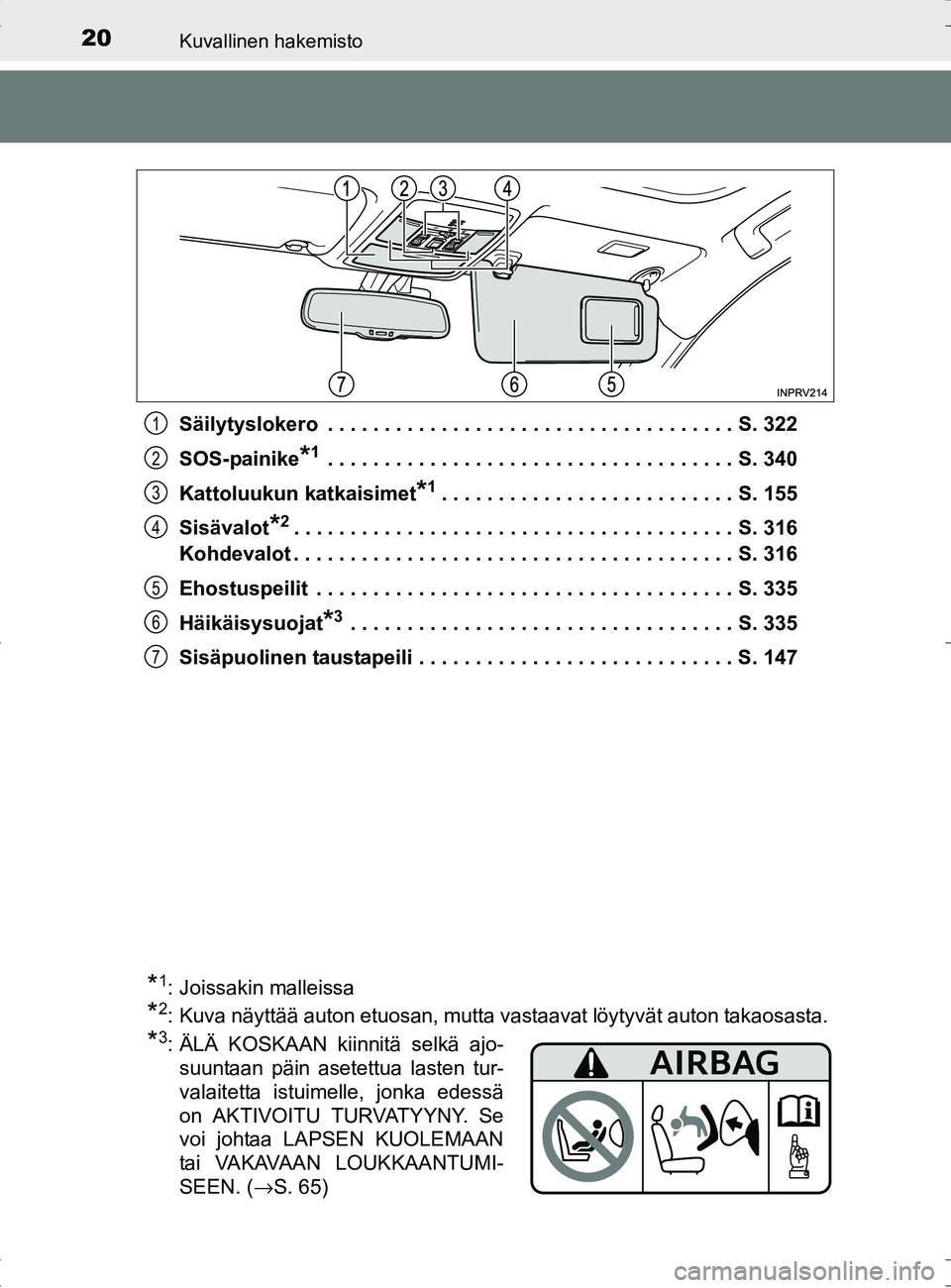

20Kuvallinen hakemisto
OM42B04FISäilytyslokero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 322
SOS-painike
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 340
Kattoluukun katkaisimet
*1. . . . . . . . . . . . . . . . . . . . . . . . . . S. 155
Sisävalot
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 316
Kohdevalot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 316
Ehostuspeilit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 335
Häikäisysuojat
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 335
Sisäpuolinen taustapeili . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 147
1
2
3
4
5
6
7
*1: Joissakin malleissa
*2: Kuva näyttää auton etuosan, mutta vastaavat löytyvät auton takaosasta.
*3: ÄLÄ KOSKAAN kiinnitä selkä ajo- suuntaan päin asetettua lasten tur-
valaitetta istuimelle, jonka edessä
on AKTIVOITU TURVATYYNY. Se
voi johtaa LAPSEN KUOLEMAAN
tai VAKAVAAN LOUKKAANTUMI-
SEEN. (→S. 65)
OM42B04FI.book Page 20 Tuesday, September 27, 2016 3:10 PM

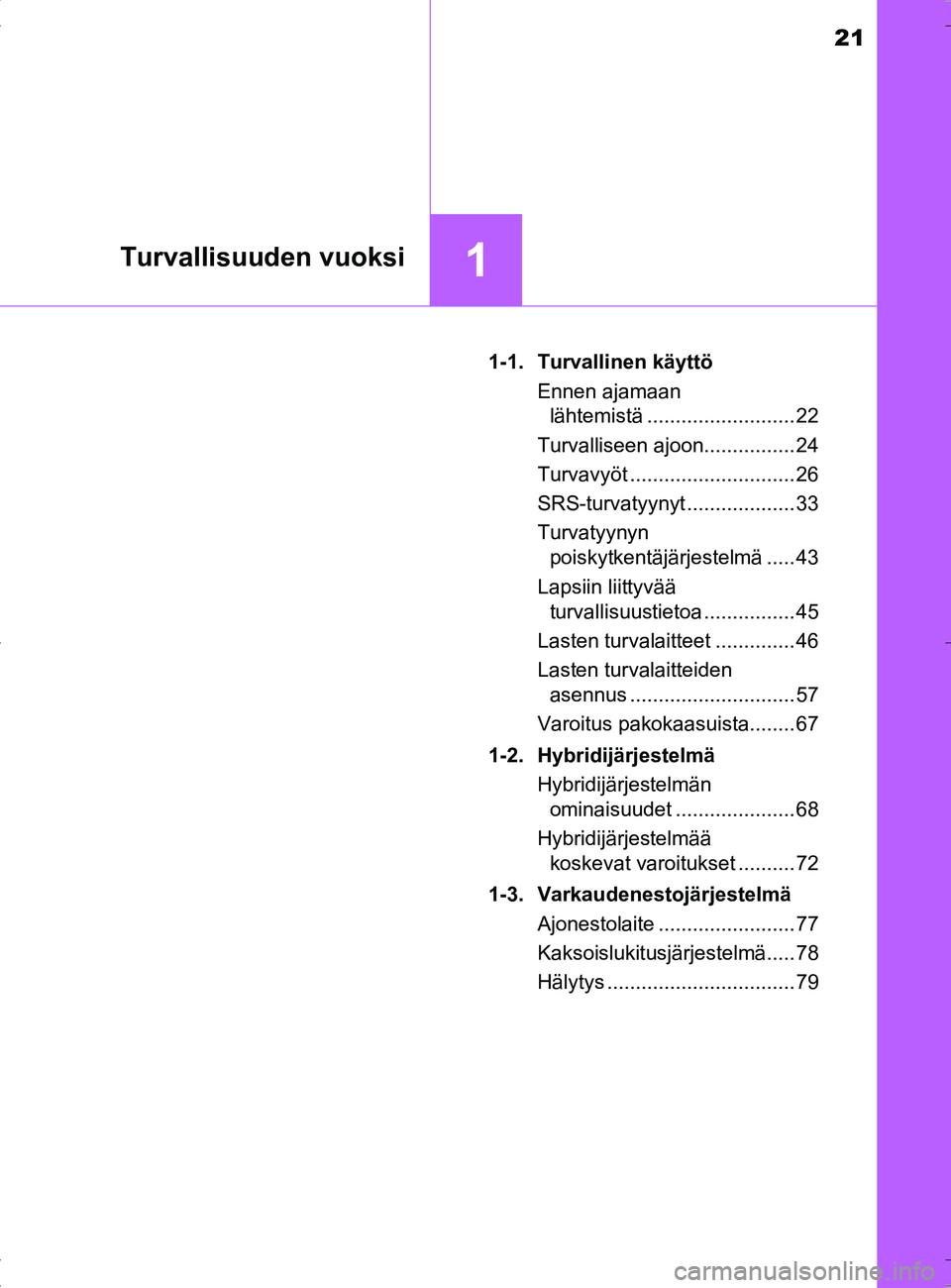

21
1Turvallisuuden vuoksi
OM42B04FI1-1. Turvallinen käyttö
Ennen ajamaan lähtemistä .......................... 22
Turvalliseen ajoon................ 24
Turvavyöt ............................. 26
SRS-turvatyynyt ................... 33
Turvatyynyn poiskytkentäjärjestelmä ..... 43
Lapsiin liittyvää turvallisuustietoa ................ 45
Lasten turvalaitteet .............. 46
Lasten turvalaitteiden asennus ............................. 57
Varoitus pakokaasuista........ 67
1-2. Hybridijärjestelmä Hybridijärjestelmän ominaisuudet ..................... 68
Hybridijärjestelmää koskevat varoitukset .......... 72
1-3. Varkaudenestojärjestelmä Ajonestolaite ........................ 77
Kaksoislukitusjärjestelmä..... 78
Hälytys ................................. 79
OM42B04FI.book Page 21 Tuesday, September 27, 2016 3:10 PM

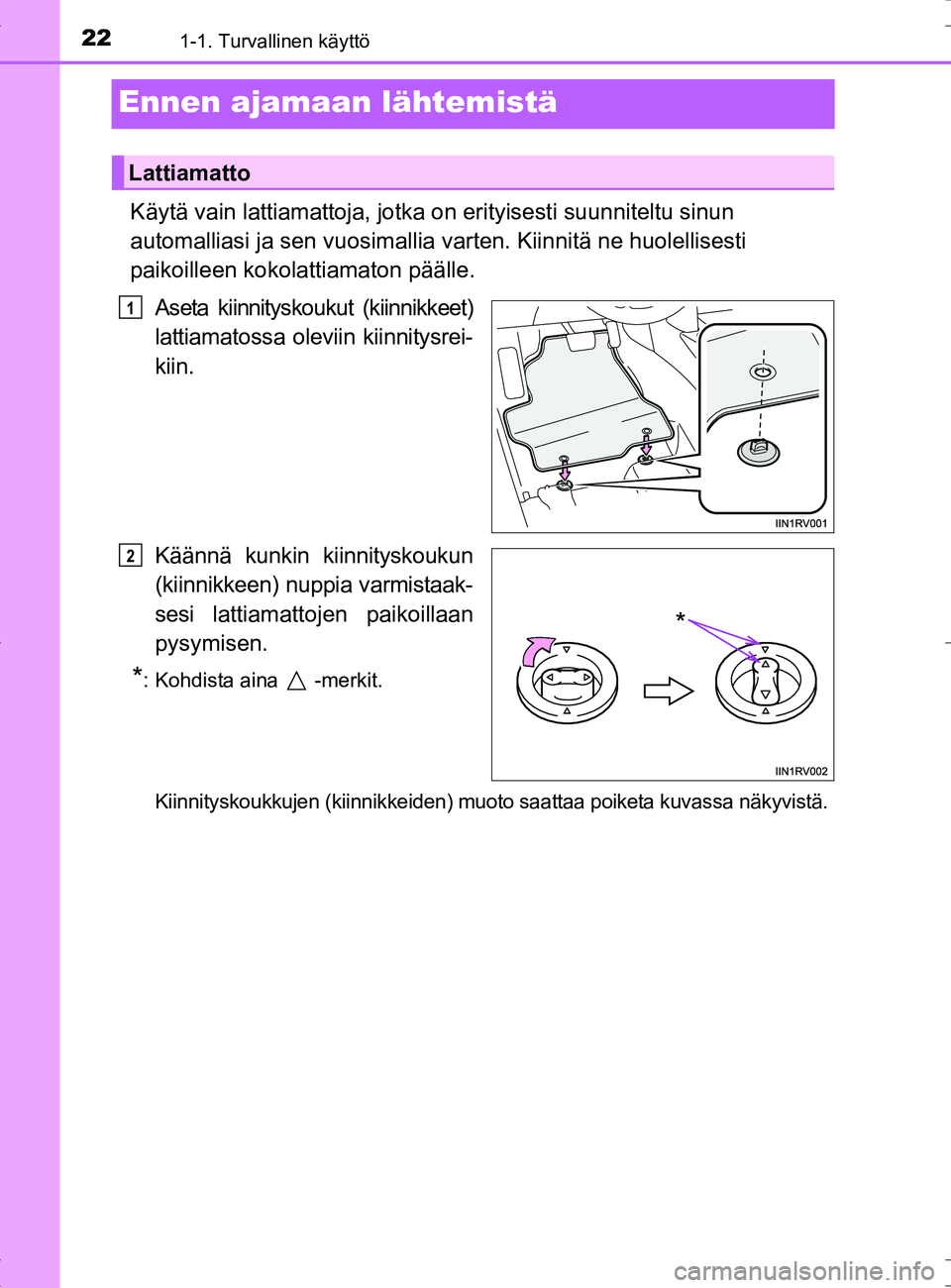

221-1. Turvallinen käyttö
OM42B04FI
Ennen ajamaan lähtemistä
Käytä vain lattiamattoja, jotka on erityisesti suunniteltu sinun
automalliasi ja sen vu osimallia varten. Kiinnitä ne huolellisesti
paikoilleen kokolattiamaton päälle.
Aseta kiinnityskouk ut (kiinnikkeet)
lattiamatossa oleviin kiinnitysrei-
kiin.
Käännä kunkin kiinnityskoukun
(kiinnikkeen) nuppia varmistaak-
sesi lattiamattojen paikoillaan
pysymisen.
*: Kohdista aina -merkit.
Kiinnityskoukkujen (kiinnikkeiden) muoto saattaa poiketa kuvassa näkyvistä.
Lattiamatto
1
*
2
OM42B04FI.book Page 22 Tuesday, September 27, 2016 3:10 PM

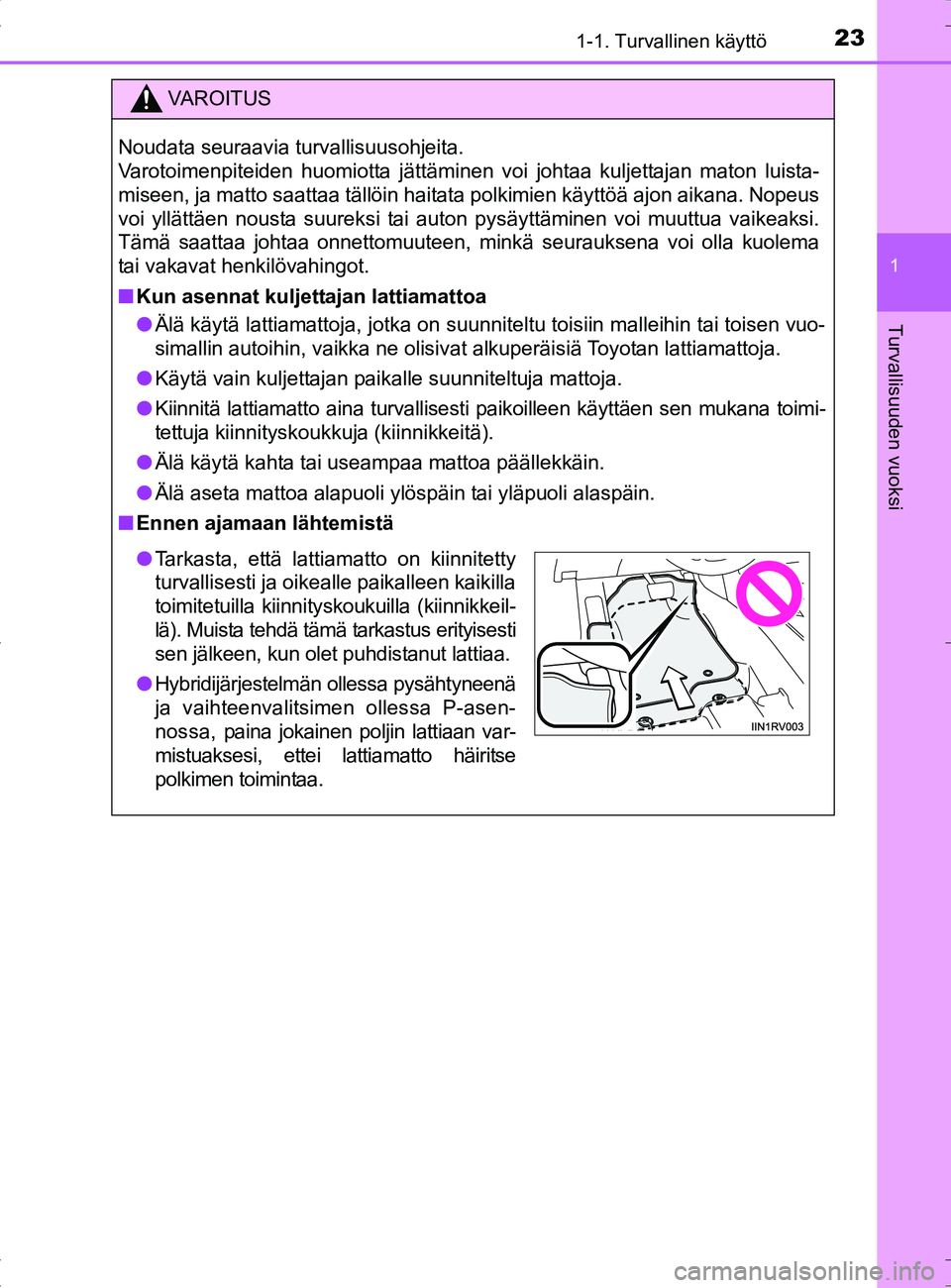

231-1. Turvallinen käyttö
1
OM42B04FI
Turvallisuuden vuoksi
VAROITUS
Noudata seuraavia turvallisuusohjeita.
Varotoimenpiteiden huomiotta jättäminen voi johtaa kuljettajan maton luista-
miseen, ja matto saattaa tällöin haitata polkimien käyttöä ajon aikana. Nopeus
voi yllättäen nousta suureksi tai auton pysäyttäminen voi muuttua vaikeaksi.
Tämä saattaa johtaa onnettomuuteen, minkä seurauksena voi olla kuolema
tai vakavat henkilövahingot.
■Kun asennat kuljettajan lattiamattoa
● Älä käytä lattiamattoja, jotka on suunniteltu toisiin malleihin tai toisen vuo-
simallin autoihin, vaikka ne olisivat alkuperäisiä Toyotan lattiamattoja.
● Käytä vain kuljettajan paikalle suunniteltuja mattoja.
● Kiinnitä lattiamatto aina turvallisesti paikoilleen käyttäen sen mukana toimi-
tettuja kiinnityskoukkuja (kiinnikkeitä).
● Älä käytä kahta tai useampaa mattoa päällekkäin.
● Älä aseta mattoa alapuoli ylöspäin tai yläpuoli alaspäin.
■ Ennen ajamaan lähtemistä
● Tarkasta, että lattiamatto on kiinnitetty
turvallisesti ja oikealle paikalleen kaikilla
toimitetuilla kiinnitysk oukuilla (kiinnikkeil-
lä). Muista tehdä tämä tarkastus erityisesti
sen jälkeen, kun olet puhdistanut lattiaa.
● Hybridijärjestelmän ollessa pysähtyneenä
ja vaihteenvalitsim en ollessa P-asen-
nossa, paina jokainen poljin lattiaan var-
mistuaksesi, ettei lattiamatto häiritse
polkimen toimintaa.
OM42B04FI.book Page 23 Tuesday, September 27, 2016 3:10 PM

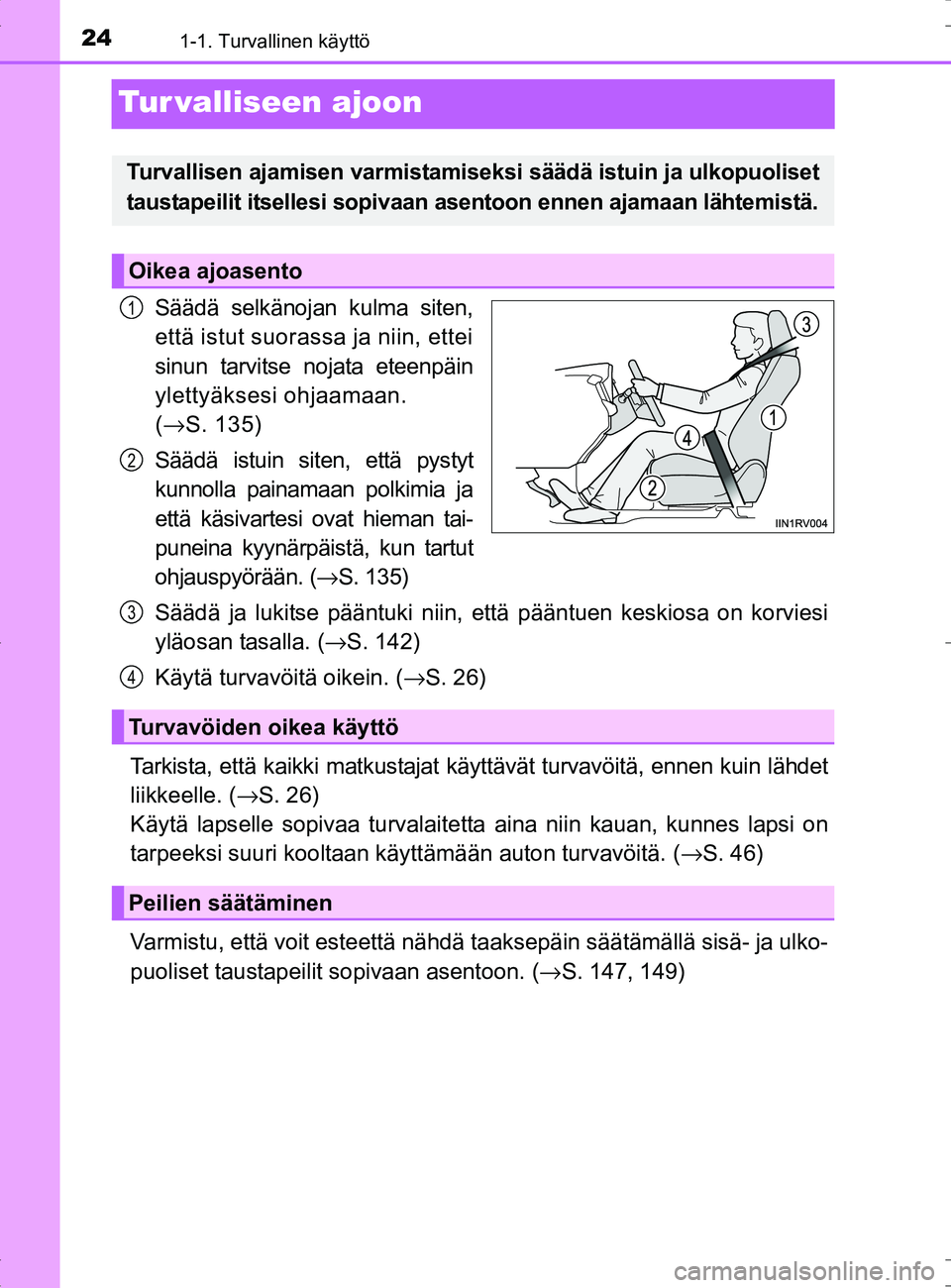

241-1. Turvallinen käyttö
OM42B04FI
Tur valliseen ajoon
Säädä selkänojan kulma siten,
että istut suorassa ja niin, ettei
sinun tarvitse nojata eteenpäin
ylettyäksesi ohjaamaan.
(→ S. 135)
Säädä istuin siten, että pystyt
kunnolla painamaan polkimia ja
että käsivartesi ovat hieman tai-
puneina kyynärpäistä, kun tartut
ohjauspyörään. ( →S. 135)
Säädä ja lukitse pääntuki niin, et tä pääntuen keskiosa on korviesi
yläosan tasalla. ( →S. 142)
Käytä turvavöitä oikein. ( →S. 26)
Tarkista, että kaikki matkustajat käyttävät turvavöitä, ennen kuin lähdet
liikkeelle. ( →S. 26)
Käytä lapselle sopivaa turvalaitetta aina niin kauan, kunnes lapsi on
tarpeeksi suuri kooltaan kä yttämään auton turvavöitä. ( →S. 46)
Varmistu, että voit esteettä nähdä t aaksepäin säätämällä sisä- ja ulko-
puoliset taustapeilit sopivaan asentoon. ( →S. 147, 149)
Turvallisen ajamisen varmistamise ksi säädä istuin ja ulkopuoliset
taustapeilit itsellesi sopivaan asen toon ennen ajamaan lähtemistä.
Oikea ajoasento
1
2
Turvavöiden oikea käyttö
Peilien säätäminen
3
4
OM42B04FI.book Page 24 Tuesday, September 27, 2016 3:10 PM
