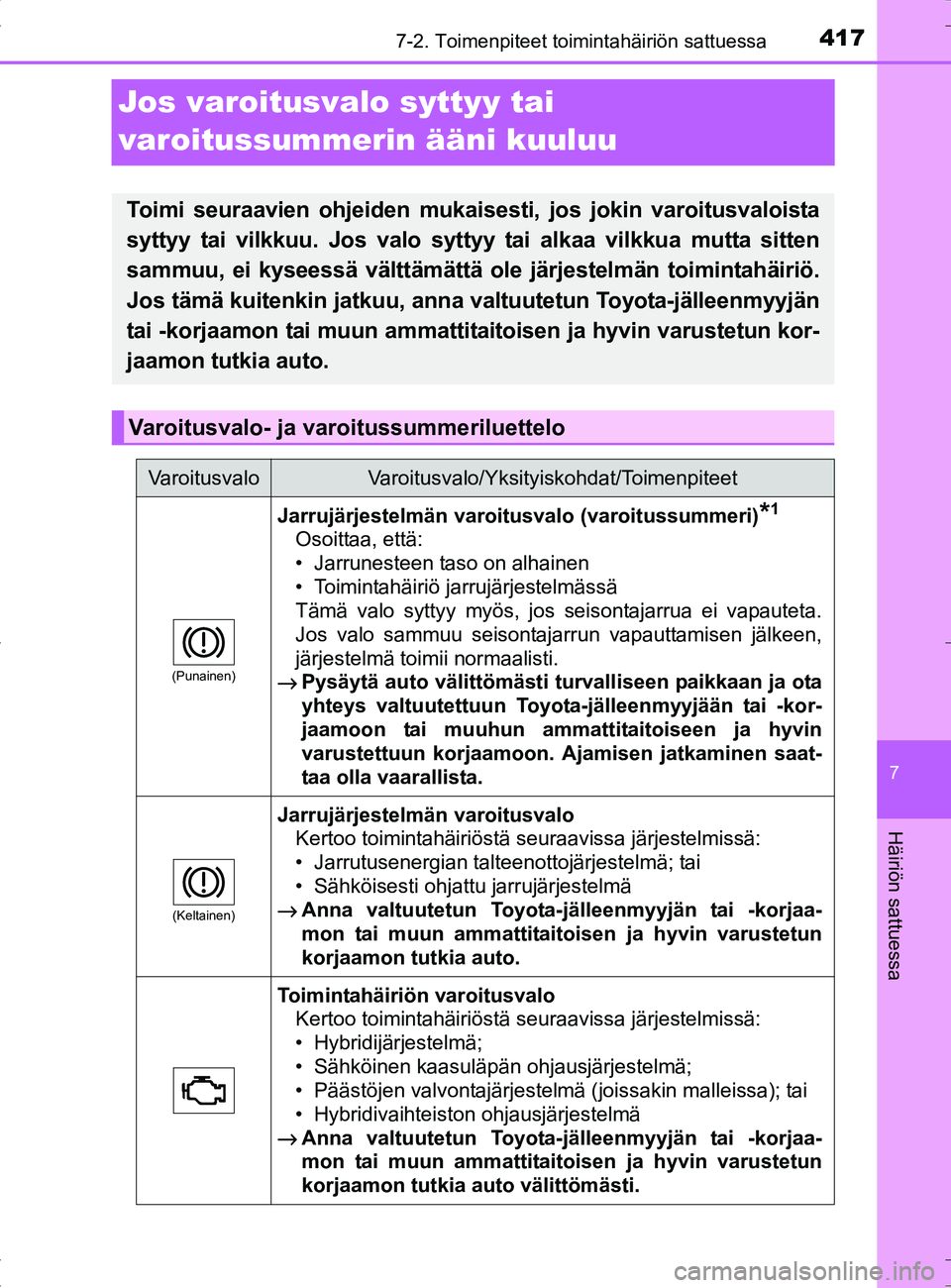

2017 TOYOTA RAV4 HYBRID Omistajan Käsikirja (in Finnish)

4177-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa
Jos varoitusvalo syttyy tai
varoitussummerin ääni kuuluu
Toimi seuraavien ohjeiden mukaisesti, jos jokin varoitusvaloista
syttyy tai vilkkuu. Jos valo syttyy tai alkaa vilkkua mutta sitten
sammuu, ei kyseessä välttämättä ole järjestelmän toimintahäiriö.
Jos tämä kuitenkin jatkuu, anna valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun kor-
jaamon tutkia auto.
Varoitusvalo- ja varoitussummeriluettelo
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
(Punainen)
Jarrujärjestelmän varoitusvalo (varoitussummeri)*1
Osoittaa, että:
• Jarrunesteen taso on alhainen
• Toimintahäiriö jarrujärjestelmässä
Tämä valo syttyy myös, jos seisontajarrua ei vapauteta.
Jos valo sammuu seisontajarrun vapauttamisen jälkeen,
järjestelmä toimii normaalisti.
→ Pysäytä auto välittömästi turvalliseen paikkaan ja ota
yhteys valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon. Aj amisen jatkaminen saat-
taa olla vaarallista.
(Keltainen)
Jarrujärjestelmän varoitusvalo Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• Jarrutusenergian talteenottojärjestelmä; tai
• Sähköisesti ohjattu jarrujärjestelmä
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto.
Toimintahäiriön varoitusvalo
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• Hybridijärjestelmä;
• Sähköinen kaasuläpän ohjausjärjestelmä;
• Päästöjen valvontajärjestelmä (joissakin malleissa); tai
• Hybridivaihteiston ohjausjärjestelmä
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
OM42B04FI.book Page 417 Tuesday, September 27, 2016 3:10 PM

4187-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
SRS-varoitusvaloKertoo toimintahäiriöstä seuraavissa järjestelmissä:
• SRS-turvatyynyjärjestelmä; tai
• Turvavyönkiristinjärjestelmä
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
ABS-jarrujärjestelmän varoitusvalo
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
•ABS; tai
• Hätäjarrutustehostinjärjestelmä
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
Sähkötoimisen ohjaustehostime n varoitusvalo (varoitus-
summeri) Kertoo toimintahäiriöstä sähkötoimisessa ohjaustehosti-
messa (EPS)
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM42B04FI.book Page 418 Tuesday, September 27, 2016 3:10 PM

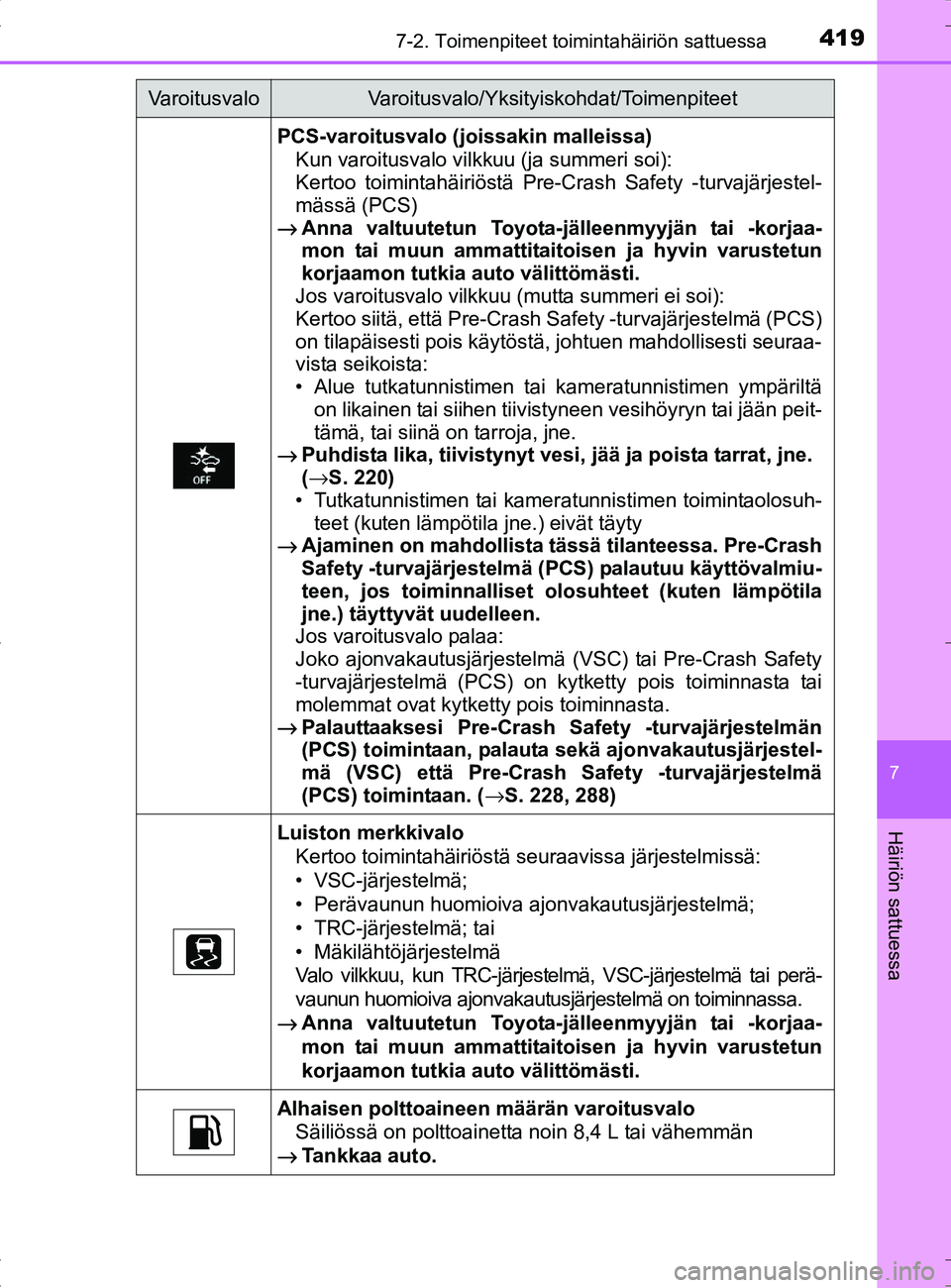

4197-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa
PCS-varoitusvalo (joissakin malleissa)Kun varoitusvalo vilkkuu (ja summeri soi):
Kertoo toimintahäiriöstä Pre-Crash Safety -turvajärjestel-
mässä (PCS)
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
Jos varoitusvalo vilkkuu (mutta summeri ei soi):
Kertoo siitä, että Pre-Crash Safety -turvajärjestelmä (PCS)
on tilapäisesti pois käytöstä, johtuen mahdollisesti seuraa-
vista seikoista:
• Alue tutkatunnistimen tai kameratunnistimen ympäriltä on likainen tai siihen tiivistyneen vesihöyryn tai jään peit-
tämä, tai siinä on tarroja, jne.
→ Puhdista lika, tiivistynyt vesi, jää ja poista tarrat, jne.
(→S. 220)
• Tutkatunnistimen tai kameratunnistimen toimintaolosuh- teet (kuten lämpötila jne.) eivät täyty
→ Ajaminen on mahdollista tässä tilanteessa. Pre-Crash
Safety -turvajärjestelmä (PCS) palautuu käyttövalmiu-
teen, jos toiminnalliset olosuhteet (kuten lämpötila
jne.) täyttyvät uudelleen.
Jos varoitusvalo palaa:
Joko ajonvakautusjärjestelm ä (VSC) tai Pre-Crash Safety
-turvajärjestelmä (PCS) on kytketty pois toiminnasta tai
molemmat ovat kytketty pois toiminnasta.
→ Palauttaaksesi Pre-Crash Safety -turvajärjestelmän
(PCS) toimintaan, palauta sekä ajonvakautusjärjestel-
mä (VSC) että Pre-Crash Safety -turvajärjestelmä
(PCS) toimintaan. (→S. 228, 288)
Luiston merkkivalo
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• VSC-järjestelmä;
• Perävaunun huomioiva ajonvakautusjärjestelmä;
• TRC-järjestelmä; tai
• Mäkilähtöjärjestelmä
Valo vilkkuu, kun TRC-järjestelmä, VSC-järjestelmä tai perä-
vaunun huomioiva ajonvakautusjärjestelmä on toiminnassa.
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
Alhaisen polttoaineen määrän varoitusvalo
Säiliössä on polttoainetta noin 8,4 L tai vähemmän
→ Tankkaa auto.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM42B04FI.book Page 419 Tuesday, September 27, 2016 3:10 PM

4207-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
Turvavyön muistutusvalo (varoitussummeri)*2
Muistuttaa kuljettajaa ja/tai etumatkustajaa turvavöiden
kiinnittämisestä
→ Kiinnitä turvavyö.
Jos etumatkustajan istuimella istutaan, etumatkusta-
jan turvavyö tulee myös kiinnittää jotta turvavyön
muistutusvalo (varoitussummeri) sammuu.
(Keskipaneelissa )
Takamatkustajien turvavöiden muistutusvalot (varoitus-
summeri)
*2
Muistuttaa takamatkustajia turvavöiden kiinnittämisestä
→ Kiinnitä turvavyö.
Päävaroitusvalo
Varoitussummeri hälyttää ja varoitusvalo syttyy ja vilkkuu
sen merkiksi, että päävaroitusjärjestelmä on havainnut toi-
mintahäiriön.
→ S. 425
Rengaspaineiden varoitusvalo (joissakin malleissa)
Kun valo syttyy:
Rengaspaine on alhainen. Syy voi olla
• Luonnolliset syyt ( →S. 422)
• Puhjennut rengas ( →S. 446, 457)
→ Säädä rengaspaine ohjeistetulle tasolle.
Valo sammuu muutaman minuutin kuluttua. Jos valo
ei sammu, vaikka rengaspaineet on säädetty, tarkas-
tuta järjestelmän toiminta valtuutetulla Toyota-jälleen-
myyjällä -korjaamolla tai muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa.
Jos valo jää palamaan vilkuttuaan 1 minuutin ajan:
Rengaspainevaroittimessa on toimintahäiriö
→ Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tarkastaa järjestelmän toiminta.
(Vaalean ruskea)
Kaistavahdin (LDA) varoitusvalo (joissakin malleissa)
Varoitusvalo syttyy ja varoitusviesti ilmestyy osoittaak-
seen, että kaistavahti (LDA) on tilapäisesti pois käytöstä
tai järjestelmässä on havaittu toimintahäiriö.
→ S. 426
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM42B04FI.book Page 420 Tuesday, September 27, 2016 3:10 PM

4217-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa
*1: Seisontajarrun vapauttamisesta muistuttava varoitussummeri:Summeriääni kuuluu auton nopeuden ollessa noin 5 km/h tai suurempi.
*2: Kuljettajan ja matkustajien turvavyön summeri:Turvavöiden varoitussummeri varoittaa kuljettajaa, etumatkustajaa ja taka-
matkustajia kiinnittämättömästä turvavyöstä. Summeriääni kuuluu jaksot-
taisena 30 sekunnin ajan auton saavutettua 20 km/h nopeuden. Jos
turvavyötä ei vieläkään kiinnitetä, summeri muistuttaa kiinnittämisestä
edellisestä poikkeavalla äänellä 90 sekunnin ajan.
■ Etumatkustajan istuimen tunnistin, turvavyön muistutusvalo ja varoitus-
summeri
Jos tavaraa laitetaan etumatkustajan istuimelle, saattaa etumatkustajan istui-
men tunnistin saada varoitusvalon vilkkumaan ja summerin hälyttämään,
vaikka etuistuimella ei istuisi matkustajaa.
■ Jos toimintahäiriön varoi tusvalo syttyy ajon aikana
Toimintahäiriön varoitusvalo syttyy, jos polttoainesäiliö tyhjenee täysin. Jos
polttoainesäiliö on tyhjä, tankkaa auto välittömästi. Toimintahäiriön varoitus-
valo sammuu muutaman ajokerran jälkeen.
Jos toimintahäiriön varoitusvalo ei sammu, ota yhteyttä valtuutettuun Toyota-
korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon
ensi tilassa.
■ Sähkötoimisen ohjaustehostime n varoitusvalo (varoitussummeri)
Jos 12 V -akun varaus laskee riittämättömäksi tai jos jännite laskee väliaikai-
sesti, sähkötoimisen ohjaustehostimen varoitusvalo saattaa syttyä ja varoi-
tussummeri hälyttää.
■ Jos rengaspaineiden varoitusvalo sy ttyy (rengaspainevaroittimella
varustetut autot)
Tutki rengas tarkastaaksesi, ettei rengas ole puhjennut.
Jos rengas on puhjennut: →S. 446, 457
Jos rengas ei ole puhjennut:
Suorita seuraavat toimenpiteet sen jälkeen, kun renkaan lämpötila on laske-
nut riittävästi.
● Tarkista rengaspaineet ja säädä kaikkien renkaiden ilmapaineet oikealle
tasolle.
● Jos varoitusvalo ei sammu useamman minuutinkaan kuluttua, tarkasta, että
rengaspaine on ohjeistetulla tasolla ja suorita alustus. ( →S. 376)
Varoitusvalo saattaa syttyä uudelleen, jos edellä mainitut toimenpiteet suori-
tetaan antamatta renkaiden ensin jäähtyä riittävästi.
OM42B04FI.book Page 421 Tuesday, September 27, 2016 3:10 PM

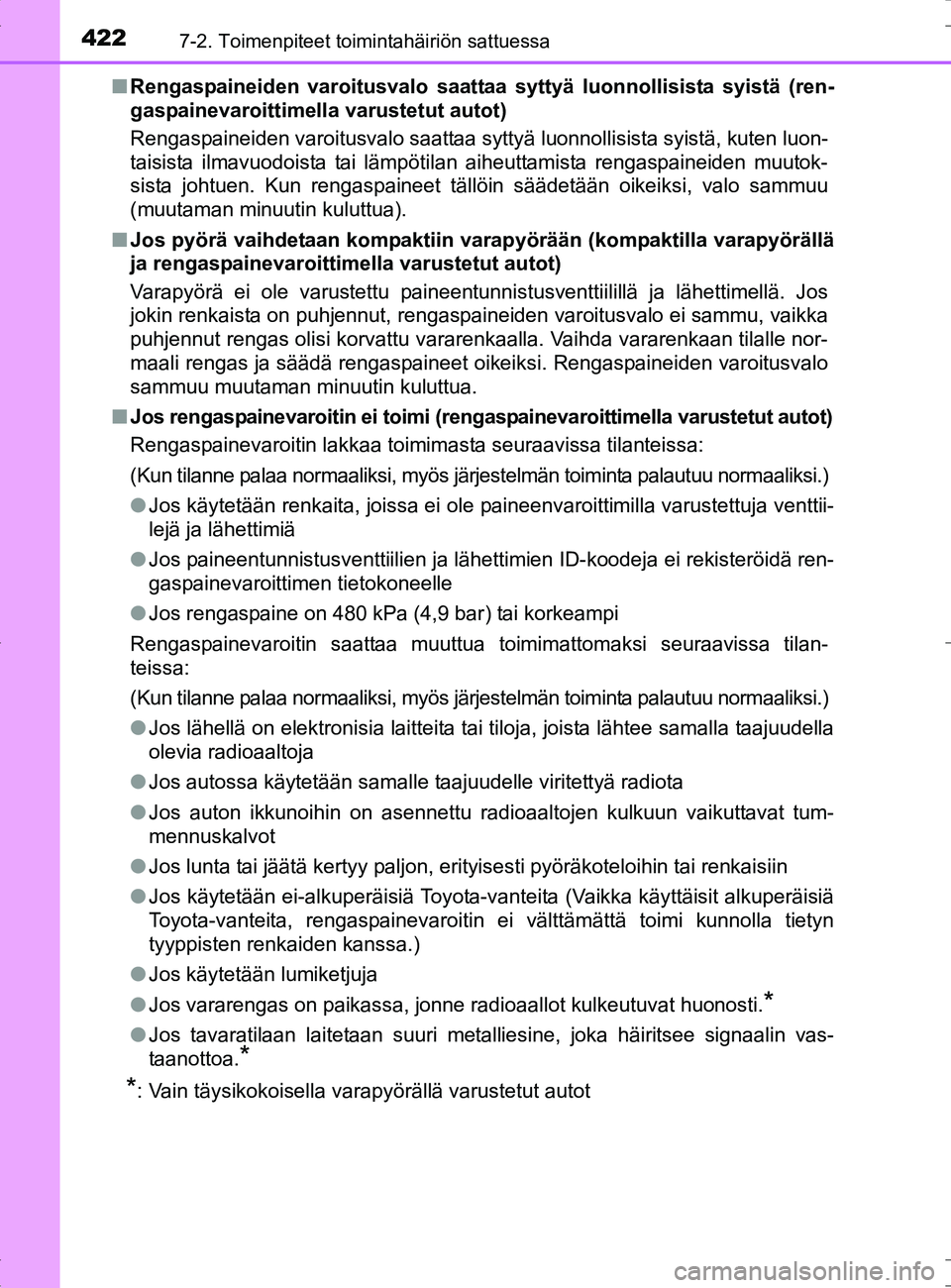

4227-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI■
Rengaspaineiden varoitusvalo saattaa syttyä luonnollisista syistä (ren-
gaspainevaroittimella varustetut autot)
Rengaspaineiden varoitusvalo saattaa syttyä luonnollisista syistä, kuten luon-
taisista ilmavuodoista tai lämpötilan aiheuttamista rengaspaineiden muutok-
sista johtuen. Kun rengaspaineet tällöin säädetään oikeiksi, valo sammuu
(muutaman minuutin kuluttua).
■ Jos pyörä vaihdetaan kompaktiin varap yörään (kompaktilla varapyörällä
ja rengaspainevaroittimella varustetut autot)
Varapyörä ei ole varustettu paineentunnistusventtiilillä ja lähettimellä. Jos
jokin renkaista on puhjennut, rengaspaineiden varoitusvalo ei sammu, vaikka
puhjennut rengas olisi korvattu vararenkaalla. Vaihda vararenkaan tilalle nor-
maali rengas ja säädä rengaspaineet oikeiksi. Rengaspaineiden varoitusvalo
sammuu muutaman minuutin kuluttua.
■ Jos rengaspainevaroitin ei toimi (rengaspainevaroittimella varustetut autot)
Rengaspainevaroitin lakkaa toimimasta seuraavissa tilanteissa:
(Kun tilanne palaa normaaliksi, myös järjestelmän toiminta palautuu normaaliksi.)
● Jos käytetään renkaita, joissa ei ole paineenvaroittimilla varustettuja venttii-
lejä ja lähettimiä
● Jos paineentunnistusventtiilien ja lähettimien ID-koodeja ei rekisteröidä ren-
gaspainevaroittimen tietokoneelle
● Jos rengaspaine on 480 kPa (4,9 bar) tai korkeampi
Rengaspainevaroitin saattaa muuttua toimimattomaksi seuraavissa tilan-
teissa:
(Kun tilanne palaa normaaliksi, myös järjestelmän toiminta palautuu normaaliksi.)
● Jos lähellä on elektronisia laitteita tai tiloja, joista lähtee samalla taajuudella
olevia radioaaltoja
● Jos autossa käytetään samalle taajuudelle viritettyä radiota
● Jos auton ikkunoihin on asennettu radioaaltojen kulkuun vaikuttavat tum-
mennuskalvot
● Jos lunta tai jäätä kertyy paljon, erityisesti pyöräkoteloihin tai renkaisiin
● Jos käytetään ei-alkuperäisiä Toyota-vanteita (Vaikka käyttäisit alkuperäisiä
Toyota-vanteita, rengaspainevaroitin ei välttämättä toimi kunnolla tietyn
tyyppisten renkaiden kanssa.)
● Jos käytetään lumiketjuja
● Jos vararengas on paikassa, jonne radioaallot kulkeutuvat huonosti.
*
●Jos tavaratilaan laitetaan suuri metalliesine, joka häiritsee signaalin vas-
taanottoa.
*
*
: Vain täysikokoisella varapyörällä varustetut autot
OM42B04FI.book Page 422 Tuesday, September 27, 2016 3:10 PM

4237-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa
■Jos rengaspaineiden varoitusvalo jää palamaan toistuvasti ensin vilkut-
tuaan 1 minuutin ajan (rengaspai nevaroittimella varustetut autot)
Jos rengaspaineiden varoitusvalo toistuvasti syttyy vilkuttuaan yhtäjaksoises-
ti 1 minuutin ajan, kun käynnistyspainikkeesta on valittuna ON-toimintatila,
anna valtuutetun Toyota-korjaamon tai muun ammattitaitoisen ja hyvin varus-
tetun korjaamon tutkia järjestelmän toiminta.
■ Varoitussummeri
Tietyissä tilanteissa, kuten meluisassa ympäristössä tai audiojärjestelmää
käytettäessä, summerin ääntä ei kuulla.
VAROITUS
■Jos sekä ABS- että jarrujärjestel män varoitusvalo jäävät palamaan
Pysäytä auto välittömästi turvalliseen paikkaan ja ota yhteys valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon. Auto muuttuu vaikeasti hallittavaksi jarrutuksessa
ja ABS-järjestelmä saattaa mennä toim intakyvyttömäksi, josta seurauksena
voi olla kuolemaan tai vakaviin vammoihin johtava onnettomuus.
■ Jos sähkötoimisen ohjausteho stimen varoitusvalo syttyy
Tämän seurauksena ohjauspyörän kääntäminen saattaa muuttua erittäin
raskaaksi.
Jos ohjaus muuttuu tavallista raskaammaksi, ota tukeva ote ohjauspyörästä
ja käytä tavallista enemmän voimaa ohjaamiseen.
■ Jos rengaspaineiden varoitusvalo syttyy (rengaspainevaroittimella
varustetut autot)
Huomioi seuraavat varotoimenpiteet. Näiden ohjeiden noudattamatta jättä-
minen voi johtaa auton hallinnan menetykseen, ja seurauksena voi olla kuo-
lema tai vakava loukkaantuminen.
● Pysäytä auto turvalliseen paikkaan mahdollisimman pian. Säädä rengas-
paineet välittömästi.
● Jos rengaspaineiden varoitusvalo syttyy rengaspaineiden säätämisen jäl-
keen, on mahdollista, että rengas on puhjennut. Tarkasta renkaat. Jos ren-
gas on puhjennut, vaihda sen tilalle vararengas ja anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin
varustetun korjaamon korjata rengas.
● Vältä äkkinäisiä ohjausliikkeitä ja jarrutuksia. Jos renkaiden kunto heikke-
nee, voit menettää ohjauksen tai jarrujen hallinnan.
■ Jos rengas puhkeaa tai ilma vuotaa äkillisesti renkaasta (rengaspaine-
varoittimella varustetut autot)
Rengaspainevaroitin ei välttämättä aktivoidu välittömästi.\
OM42B04FI.book Page 423 Tuesday, September 27, 2016 3:10 PM

4247-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
HUOMAA
■Varmistaaksesi, että rengaspainevaroitin toimii oikein (rengaspaineva-
roittimella varustetut autot)
Älä asenna autoon suositellusta poikkeavia renkaita, sillä rengaspainevaroi-
tin ei tällöin välttämättä toimi oikein.
OM42B04FI.book Page 424 Tuesday, September 27, 2016 3:10 PM
