2017 TOYOTA RAV4 HYBRID Omistajan Käsikirja (in Finnish)

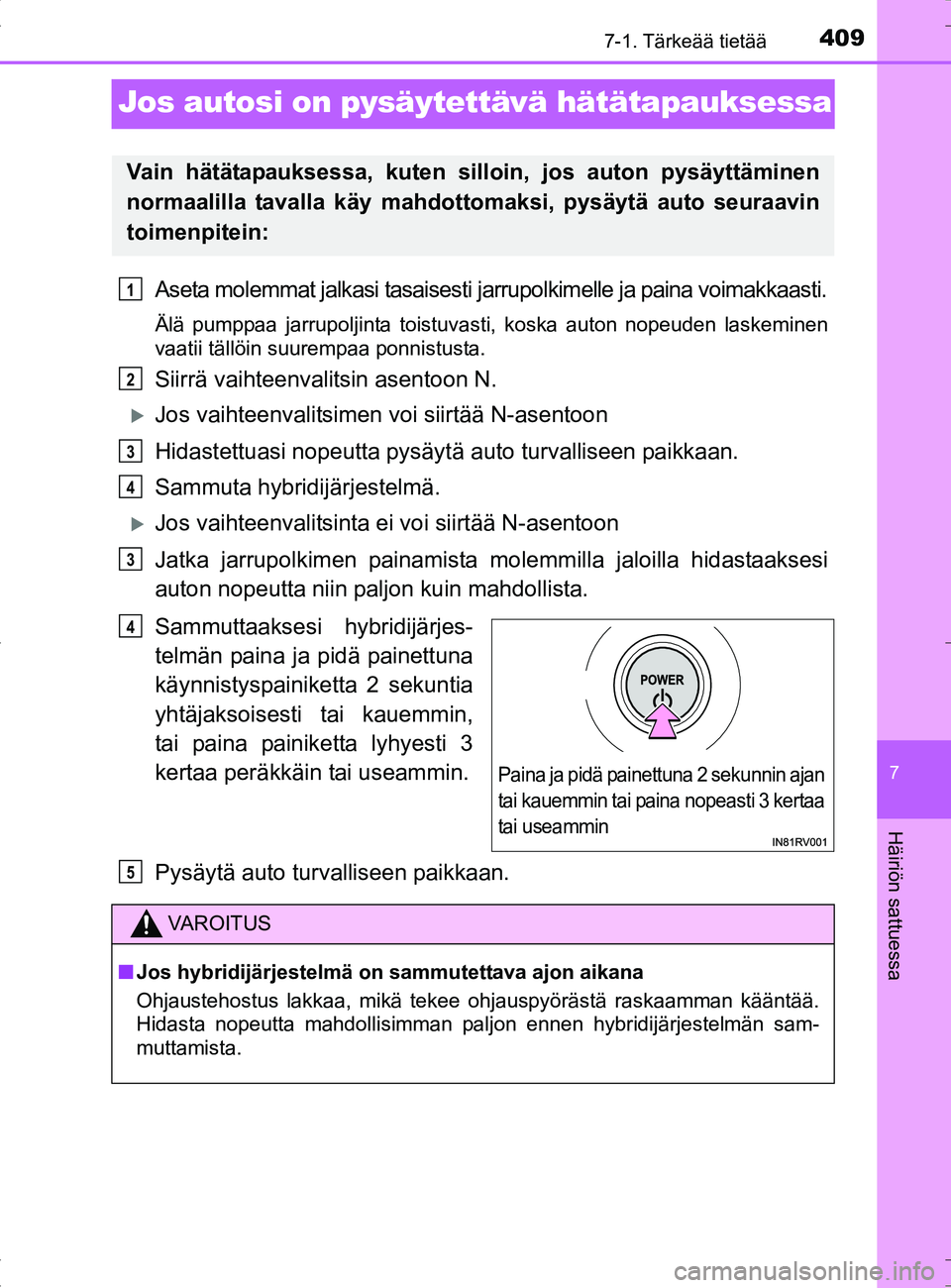

4097-1. Tärkeää tietää
OM42B04FI
7
Häiriön sattuessa
Jos autosi on pysäytettävä hätätapauksessa
Aseta molemmat jalkasi tasaisesti jarrupolkimelle ja paina voimakkaasti.
Älä pumppaa jarrupoljinta toistuvasti, koska auton nopeuden laskeminen
vaatii tällöin suurempaa ponnistusta.
Siirrä vaihteenvalitsin asentoon N.
XJos vaihteenvalitsimen voi siirtää N-asentoon
Hidastettuasi nopeutta pysäytä auto turvalliseen paikkaan.
Sammuta hybridijärjestelmä.
XJos vaihteenvalitsinta ei voi siirtää N-asentoon
Jatka jarrupolkimen painamista molemmilla jaloilla hidastaaksesi
auton nopeutta niin palj on kuin mahdollista.
Sammuttaaksesi hybridijärjes-
telmän paina ja pidä painettuna
käynnistyspainiketta 2 sekuntia
yhtäjaksoisesti tai kauemmin,
tai paina painiketta lyhyesti 3
kertaa peräkkäin tai useammin.
Pysäytä auto turv alliseen paikkaan.
Vain hätätapauksessa, kuten silloin, jos auton pysäyttäminen
normaalilla tavalla käy mahdottomaksi, pysäytä auto seuraavin
toimenpitein:
1
2
3
4
3
Paina ja pidä painettuna 2 sekunnin ajan
tai kauemmin tai paina nopeasti 3 kertaa
tai useammin
4
VAROITUS
■Jos hybridijärjestelmä on sammutettava ajon aikana
Ohjaustehostus lakkaa, mikä tekee ohjauspyörästä raskaamman kääntää.
Hidasta nopeutta mahdollisimman paljon ennen hybridijärjestelmän sam-
muttamista.
5
OM42B04FI.book Page 409 Tuesday, September 27, 2016 3:10 PM

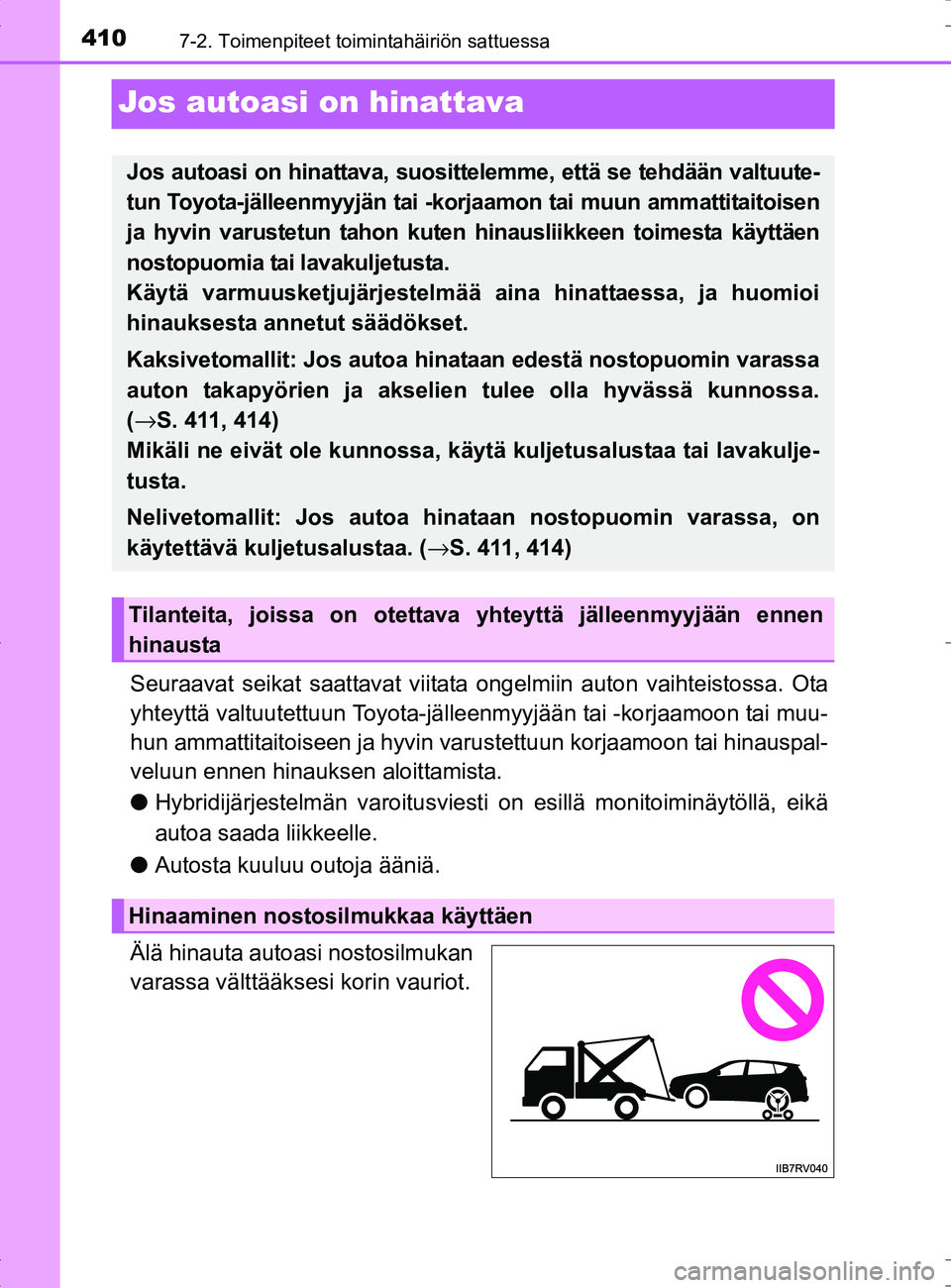

4107-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
Jos autoasi on hinattava
Seuraavat seikat saattavat viitata ongelmiin auton vaihteistossa. Ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun ammattitaitoiseen ja hyvin varustettuun korjaamoon tai hinauspal-
veluun ennen hinauksen aloittamista.
● Hybridijärjestelmän varoitusviesti on esillä monitoiminäytöllä, eikä
autoa saada liikkeelle.
● Autosta kuuluu outoja ääniä.
Älä hinauta autoasi nostosilmukan
varassa välttääksesi korin vauriot.
Jos autoasi on hinattava, suositte lemme, että se tehdään valtuute-
tun Toyota-jälleenmyyjän tai -kor jaamon tai muun ammattitaitoisen
ja hyvin varustetun tahon kuten hinausliikkeen toimesta käyttäen
nostopuomia tai lavakuljetusta.
Käytä varmuusketjujärj estelmää aina hinattaessa, ja huomioi
hinauksesta annetut säädökset.
Kaksivetomallit: Jos autoa hinataan edestä nostopuomin varassa
auton takapyörien ja akselie n tulee olla hyvässä kunnossa.
( → S. 411, 414)
Mikäli ne eivät ole kunnossa, käytä kuljetus alustaa tai lavakulje-
tusta.
Nelivetomallit: Jos autoa hinataan nostopuomin varassa, on
käytettävä kuljetusalustaa. ( →S. 411, 414)
Tilanteita, joissa on otettava yhteyttä jälleenmyyjään ennen
hinausta
Hinaaminen nost osilmukkaa käyttäen
OM42B04FI.book Page 410 Tuesday, September 27, 2016 3:10 PM

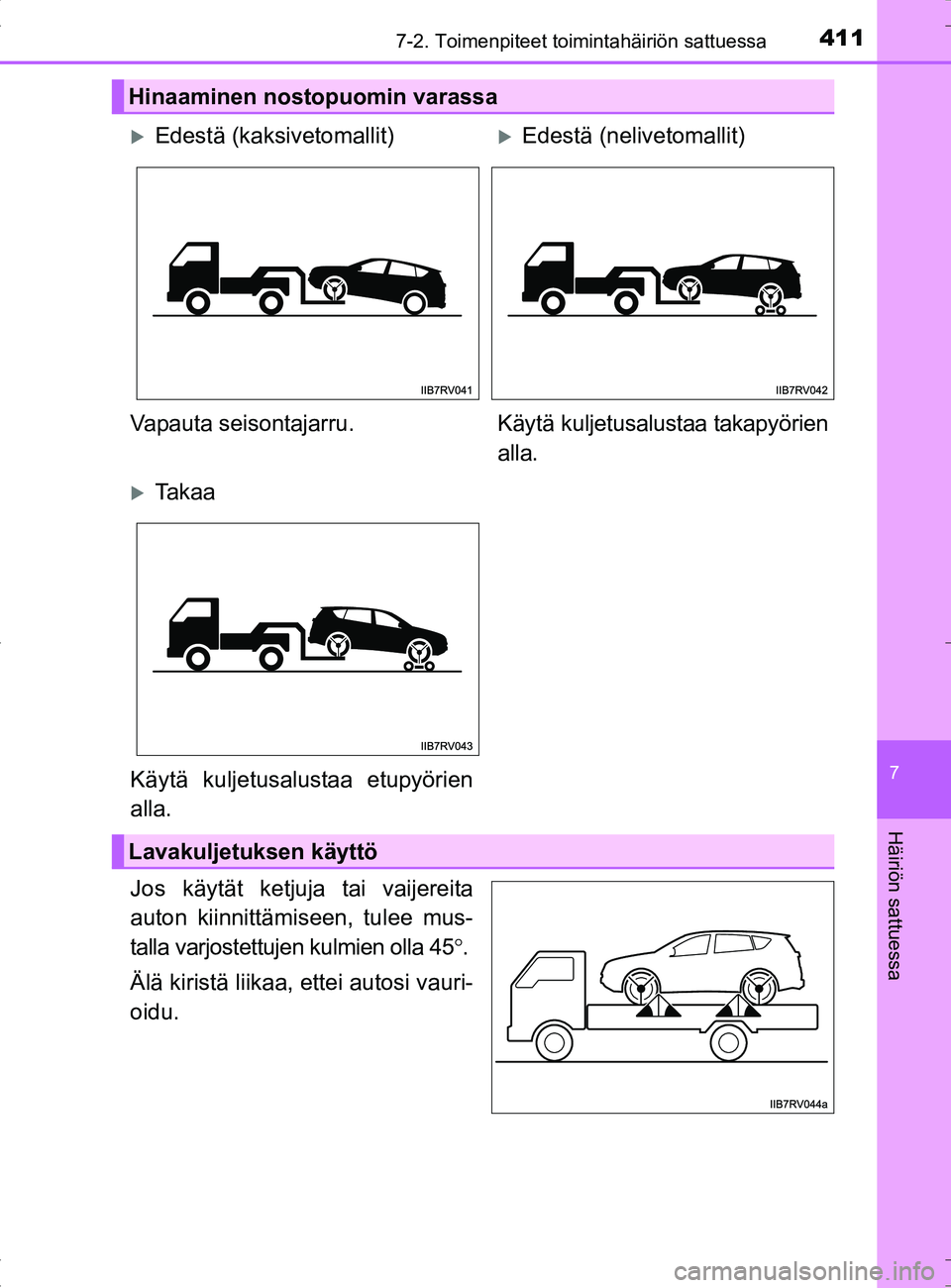

4117-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa
Jos käytät ketjuja tai vaijereita
auton kiinnittämiseen, tulee mus-
talla varjostettujen kulmien olla 45°.
Älä kiristä liikaa, ettei autosi vauri-
oidu.
Hinaaminen nost opuomin varassa
XEdestä (kaksivetomallit)XEdestä (nelivetomallit)
Vapauta seisontajarru. Käytä kuljetusalustaa takapyörien
alla.
XTa k a a
Käytä kuljetusalustaa etupyörien
alla.
Lavakuljetuksen käyttö
OM42B04FI.book Page 411 Tuesday, September 27, 2016 3:10 PM

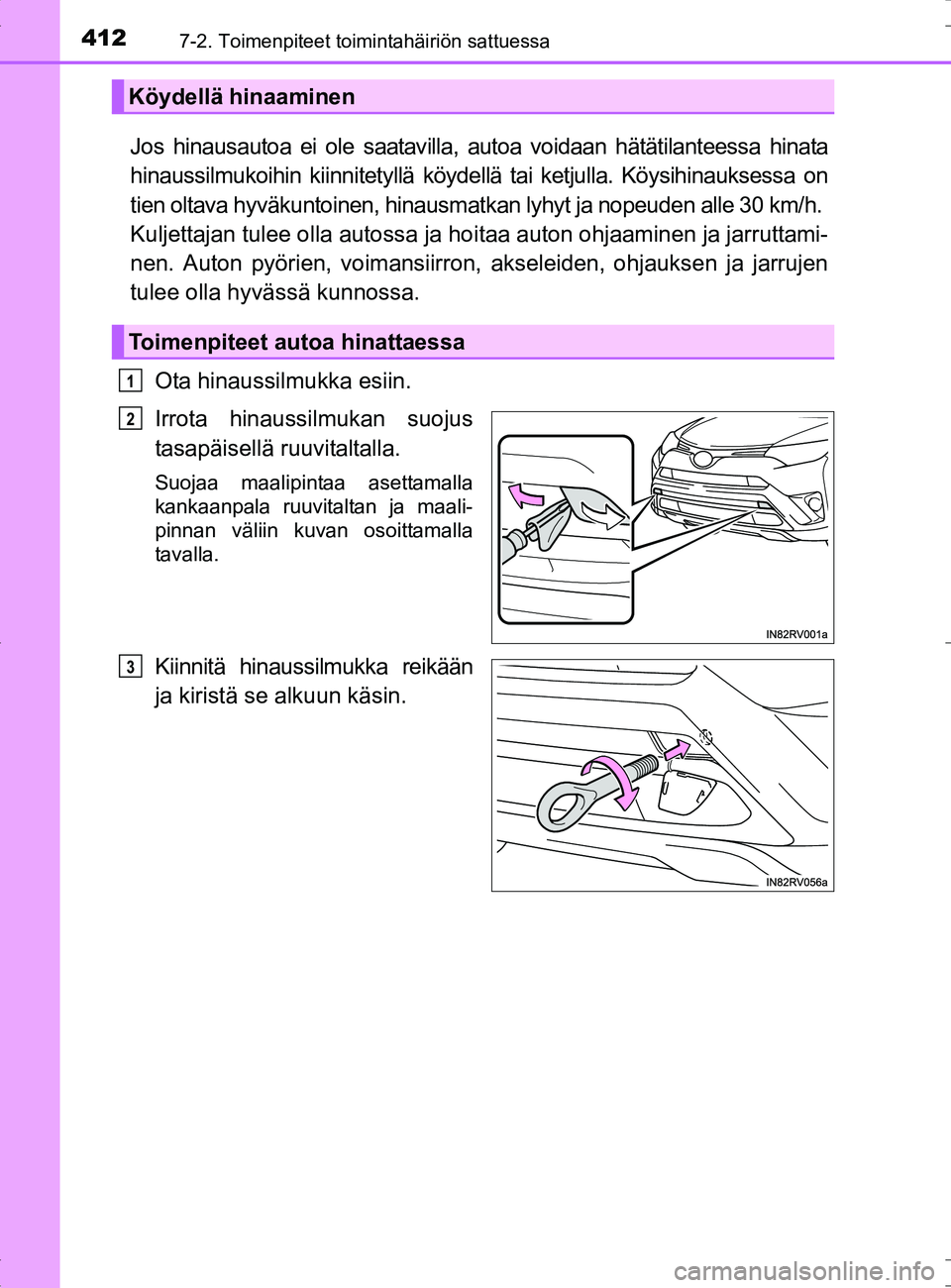

4127-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
Jos hinausautoa ei ole saatavilla, autoa voidaan hätätilanteessa hinata
hinaussilmukoihin kiinnitetyllä köydellä tai ketjulla. Köysihinauksessa on
tien oltava hyväkuntoinen, hinausmatkan lyhyt ja nopeuden alle 30 km/h.
Kuljettajan tulee olla autossa ja ho itaa auton ohjaaminen ja jarruttami-
nen. Auton pyörien, voimansiirron, akseleiden, ohjauksen ja jarrujen
tulee olla hyvässä kunnossa.
Ota hinaussilmukka esiin.
Irrota hinaussilmukan suojus
tasapäisellä ruuvitaltalla.
Suojaa maalipintaa asettamalla
kankaanpala ruuvitaltan ja maali-
pinnan väliin kuvan osoittamalla
tavalla.
Kiinnitä hinaussilmukka reikään
ja kiristä se alkuun käsin.
Köydellä hinaaminen
Toimenpiteet autoa hinattaessa
1
2
3
OM42B04FI.book Page 412 Tuesday, September 27, 2016 3:10 PM

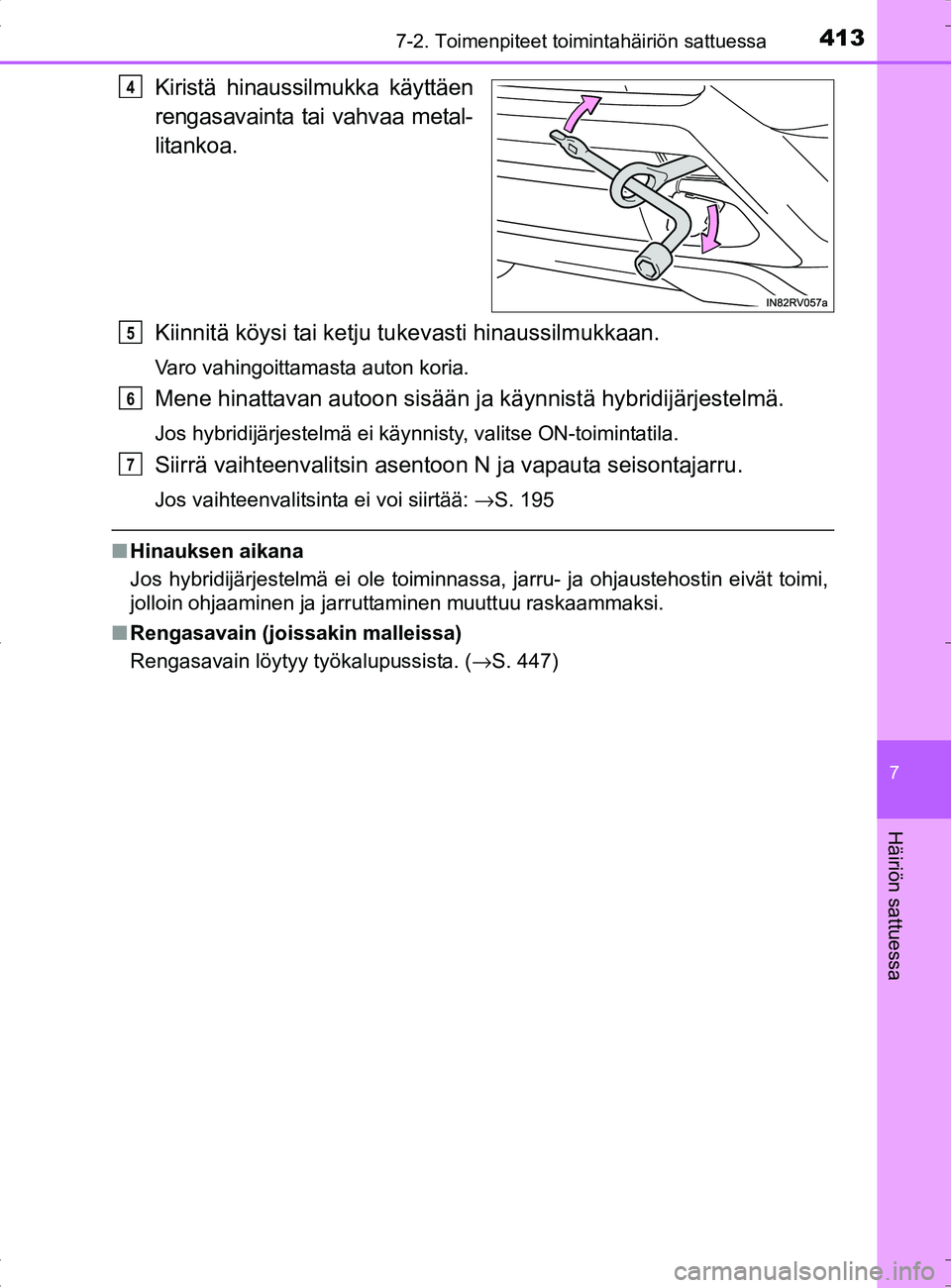

4137-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa
Kiristä hinaussilmukka käyttäen
rengasavainta tai vahvaa metal-
litankoa.
Kiinnitä köysi tai ketju tukevasti hinaussilmukkaan.
Varo vahingoittamasta auton koria.
Mene hinattavan autoon sisään ja käynnistä hybridijärjestelmä.
Jos hybridijärjestelmä ei käynnisty, valitse ON-toimintatila.
Siirrä vaihteenvalitsin asentoon N ja vapauta seisontajarru.
Jos vaihteenvalitsinta ei voi siirtää: →S. 195
■Hinauksen aikana
Jos hybridijärjestelmä ei ole toiminnassa, jarru- ja ohjaustehostin eivät toimi,
jolloin ohjaaminen ja jarruttaminen muuttuu raskaammaksi.
■ Rengasavain (joissakin malleissa)
Rengasavain löytyy työkalupussista. ( →S. 447)
4
5
6
7
OM42B04FI.book Page 413 Tuesday, September 27, 2016 3:10 PM

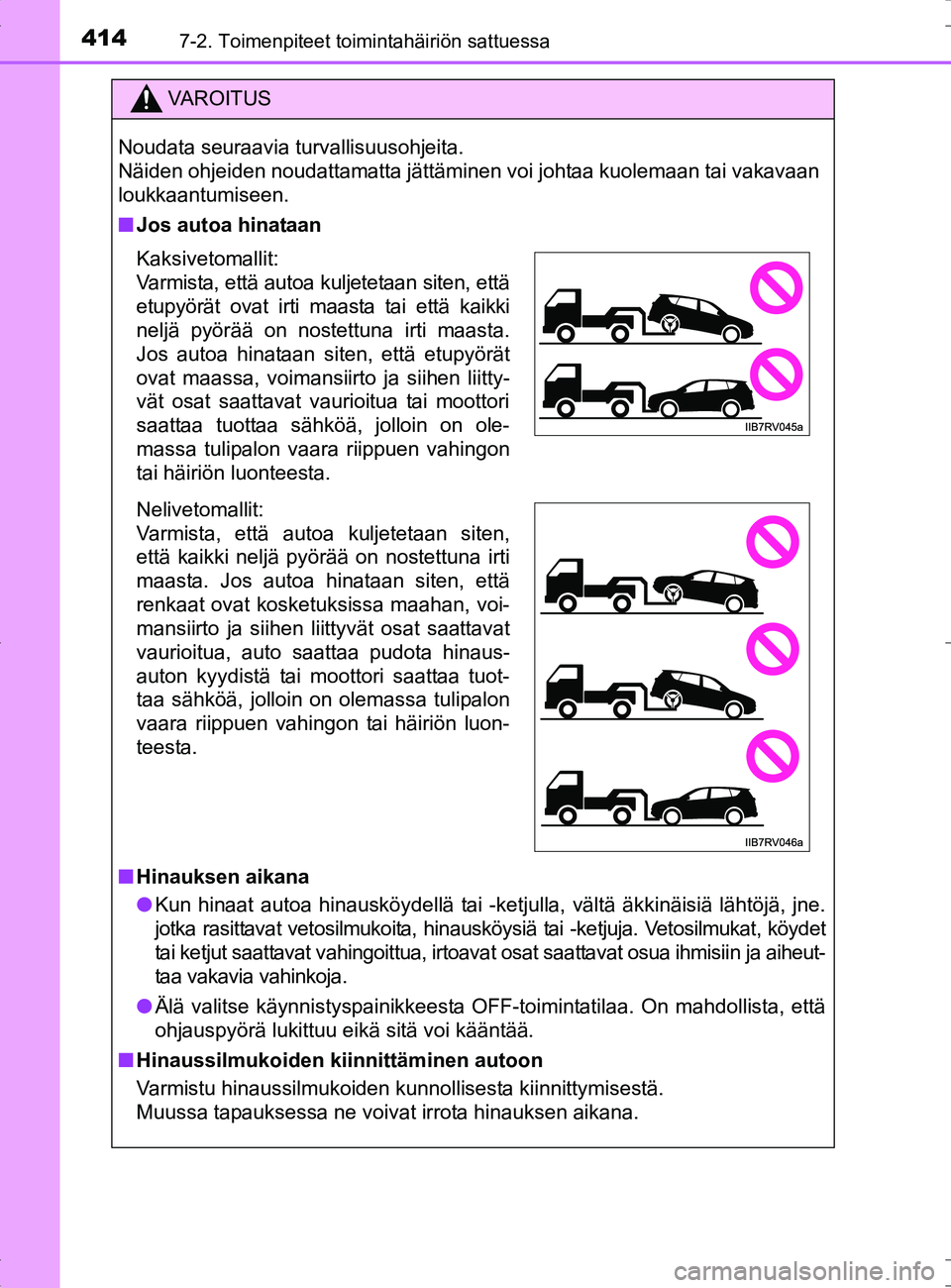

4147-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
VAROITUS
Noudata seuraavia turvallisuusohjeita.
Näiden ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan
loukkaantumiseen.
■Jos autoa hinataan
■ Hinauksen aikana
● Kun hinaat autoa hinausköydellä tai -ketjulla, vältä äkkinäisiä lähtöjä, jne.
jotka rasittavat vetosilmukoita, hinausköysiä tai -ketjuja. Vetosilmukat, köydet
tai ketjut saattavat vahingoittua, irtoavat osat saattavat osua ihmisiin ja aiheut-
taa vakavia vahinkoja.
● Älä valitse käynnistyspainikkeesta OFF-toimintatilaa. On mahdollista, että
ohjauspyörä lukittuu eikä sitä voi kääntää.
■ Hinaussilmukoiden kiinnittäminen autoon
Varmistu hinaussilmukoiden kunnollisesta kiinnittymisestä.
Muussa tapauksessa ne voivat irrota hinauksen aikana.
Kaksivetomallit:
Varmista, että autoa kuljetetaan siten, että
etupyörät ovat irti maasta tai että kaikki
neljä pyörää on nostettuna irti maasta.
Jos autoa hinataan siten, että etupyörät
ovat maassa, voimansiirto ja siihen liitty-
vät osat saattavat vaurioitua tai moottori
saattaa tuottaa sähköä, jolloin on ole-
massa tulipalon vaara riippuen vahingon
tai häiriön luonteesta.
Nelivetomallit:
Varmista, että autoa kuljetetaan siten,
että kaikki neljä pyörää on nostettuna irti
maasta. Jos autoa hinataan siten, että
renkaat ovat kosketuksissa maahan, voi-
mansiirto ja siihen liittyvät osat saattavat
vaurioitua, auto saattaa pudota hinaus-
auton kyydistä tai moottori saattaa tuot-
taa sähköä, jolloin on olemassa tulipalon
vaara riippuen vahingon tai häiriön luon-
teesta.
OM42B04FI.book Page 414 Tuesday, September 27, 2016 3:10 PM

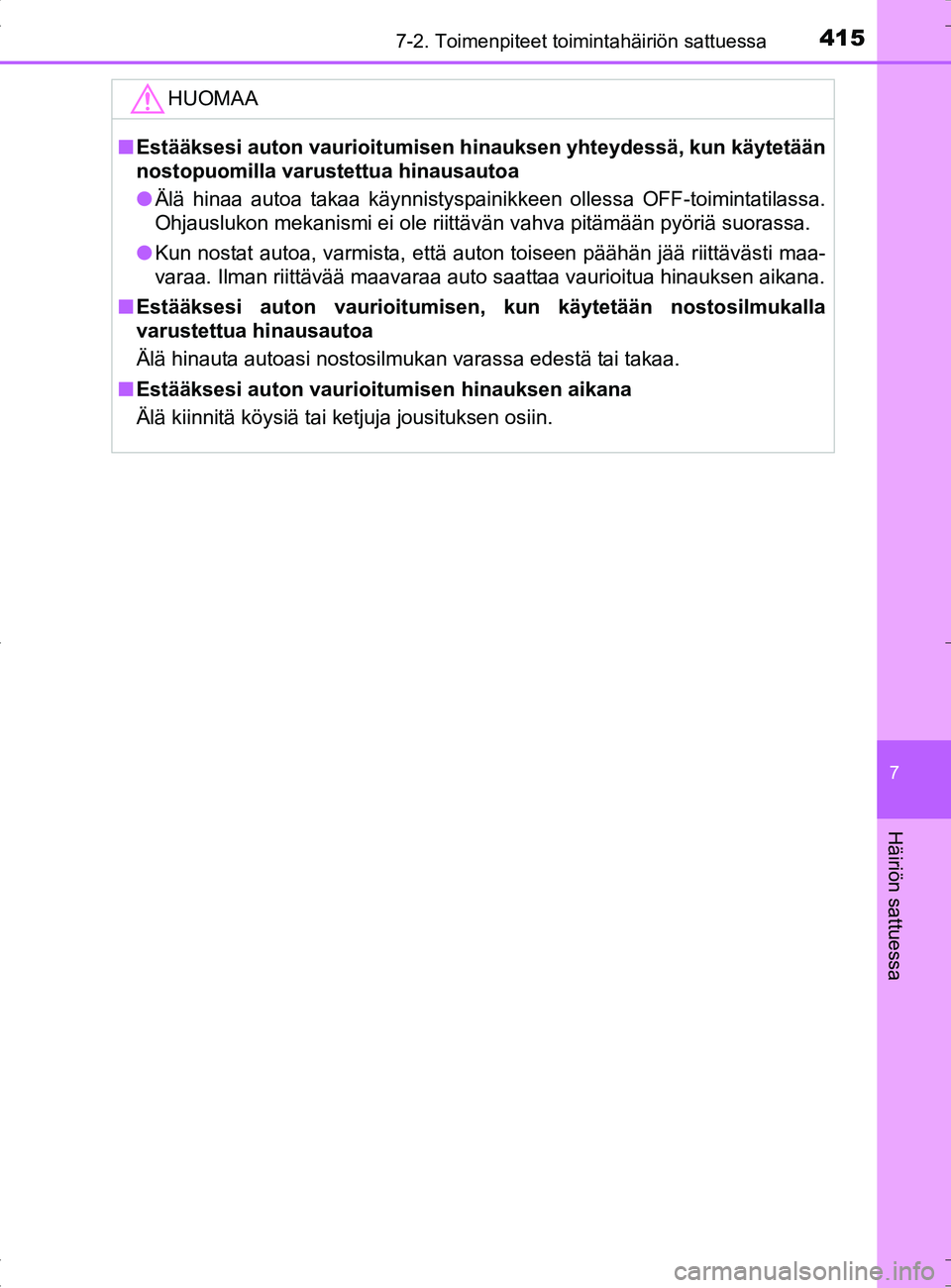

4157-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa
HUOMAA
■Estääksesi auton vaurioitumisen hinauksen yhteydessä, kun käytetään
nostopuomilla varustettua hinausautoa
● Älä hinaa autoa takaa käynnistyspainikkeen ollessa OFF-toimintatilassa.
Ohjauslukon mekanismi ei ole riittävän vahva pitämään pyö\
riä suorassa.
● Kun nostat autoa, varmista, että auton toiseen päähän jää riittävästi maa-
varaa. Ilman riittävää maavaraa auto saattaa vaurioitua hinauksen aikana.
■ Estääksesi auton vaurioitumisen, kun käytetään nostosilmukalla
varustettua hinausautoa
Älä hinauta autoasi nostosilmukan varassa edestä tai takaa.
■ Estääksesi auton vaurioitumisen hinauksen aikana
Älä kiinnitä köysiä tai ketjuja jousituksen osiin.
OM42B04FI.book Page 415 Tuesday, September 27, 2016 3:10 PM

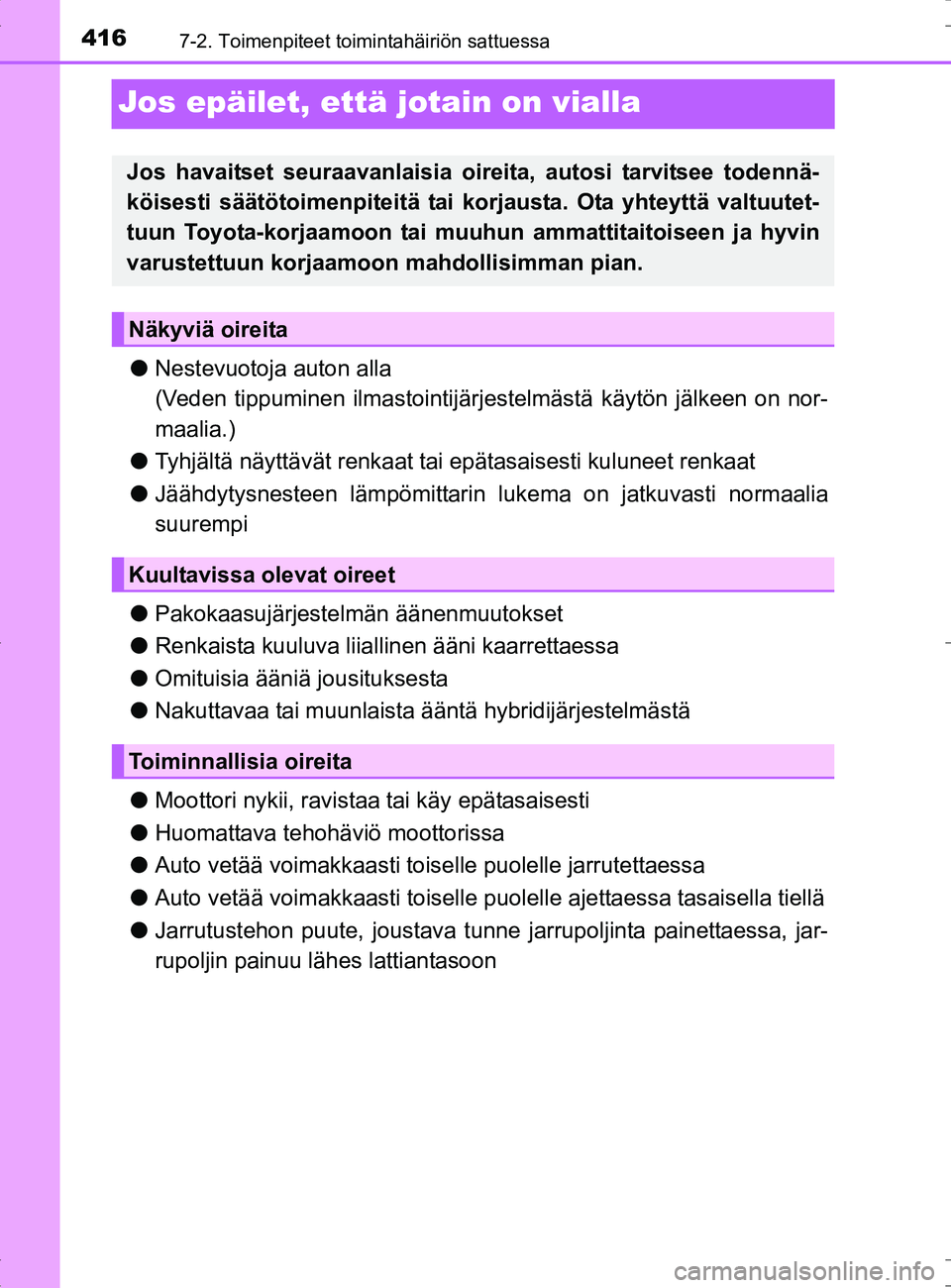

4167-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
Jos epäilet, että jotain on vialla
●Nestevuotoja auton alla
(Veden tippuminen ilmastointijärj estelmästä käytön jälkeen on nor-
maalia.)
● Tyhjältä näyttävät renkaat ta i epätasaisesti kuluneet renkaat
● Jäähdytysnesteen lämpömittarin lukema on jatkuvasti normaalia
suurempi
● Pakokaasujärjestelmän äänenmuutokset
● Renkaista kuuluva liial linen ääni kaarrettaessa
● Omituisia ääniä jousituksesta
● Nakuttavaa tai muunlaista ääntä hybridijärjestelmästä
● Moottori nykii, ravistaa tai käy epätasaisesti
● Huomattava tehohäviö moottorissa
● Auto vetää voimakkaasti toiselle puolelle jarrutettaessa
● Auto vetää voimakkaasti toiselle p uolelle ajettaessa tasaisella tiellä
● Jarrutustehon puute, joustava tunne jarrupo ljinta painettaessa, jar-
rupoljin painuu lähes lattiantasoon
Jos havaitset seuraavanlaisia oireita, autosi tarvitsee todennä-
köisesti säätötoimenpiteitä tai ko rjausta. Ota yhteyttä valtuutet-
tuun Toyota-korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon mahdollisimman pian.
Näkyviä oireita
Kuultavissa olevat oireet
Toiminnallisia oireita
