2017 TOYOTA GT86 Betriebsanleitungen (in German)

225
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18074M)

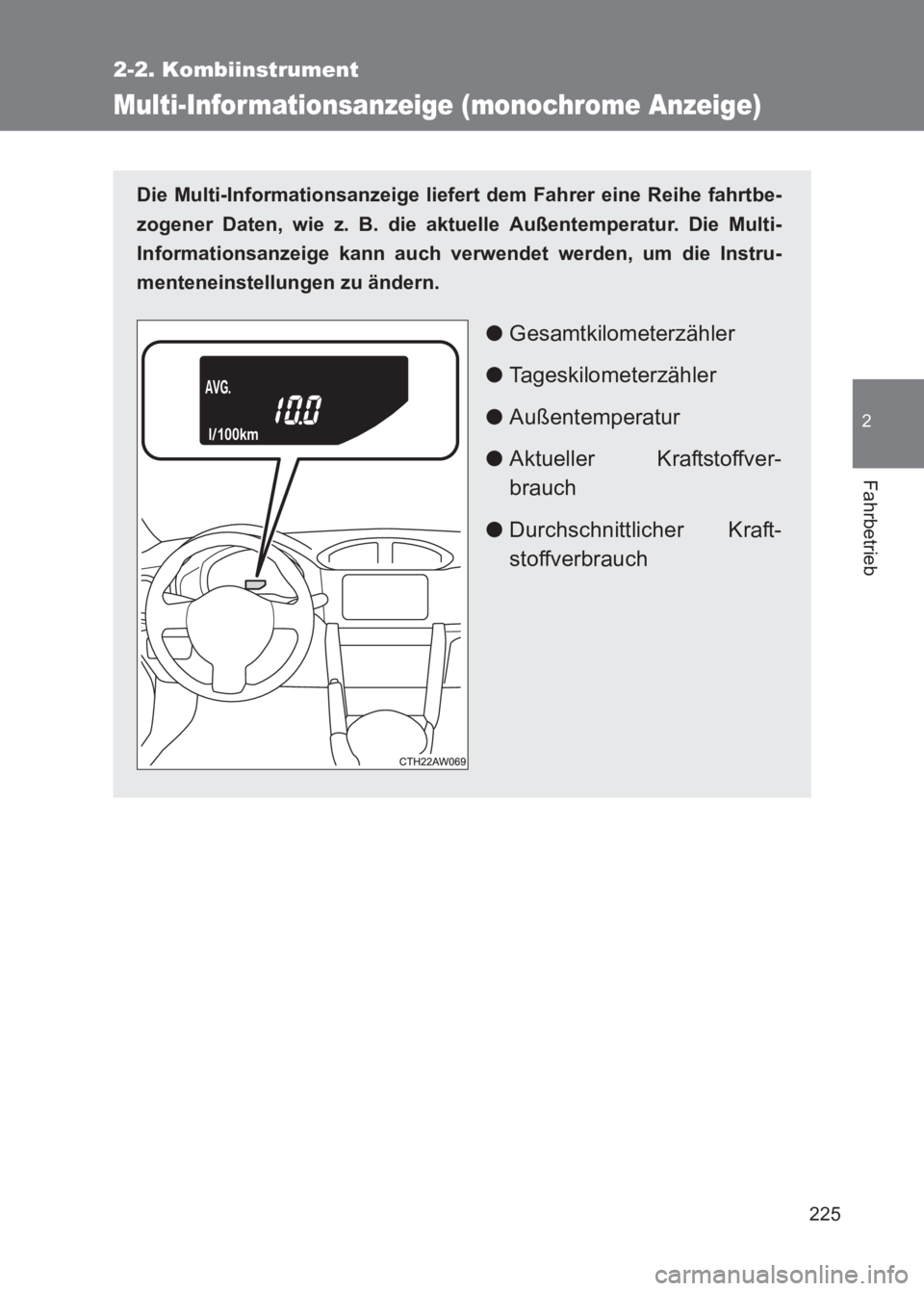

Multi-Infor mationsanzeige (monochrome Anzeige)
Die Multi-Informationsanzeige liefert dem Fahrer eine Reihe fahrtbe-
zogener Daten, wie z. B. die aktuelle Außentemperatur. Die Multi-
Informationsanzeige kann auch ver wendet werden, um die Instru-
menteneinstellungen zu ändern.
● Gesamtkilometerzähler
● Tageskilometerzähler
● Außentemperatur
● Aktueller Kraftstoffver-
brauch
● Durchschnittlicher Kraft-
stoffverbrauch

226
2-2. Kombiinstrument
86_EM (OM18074M)

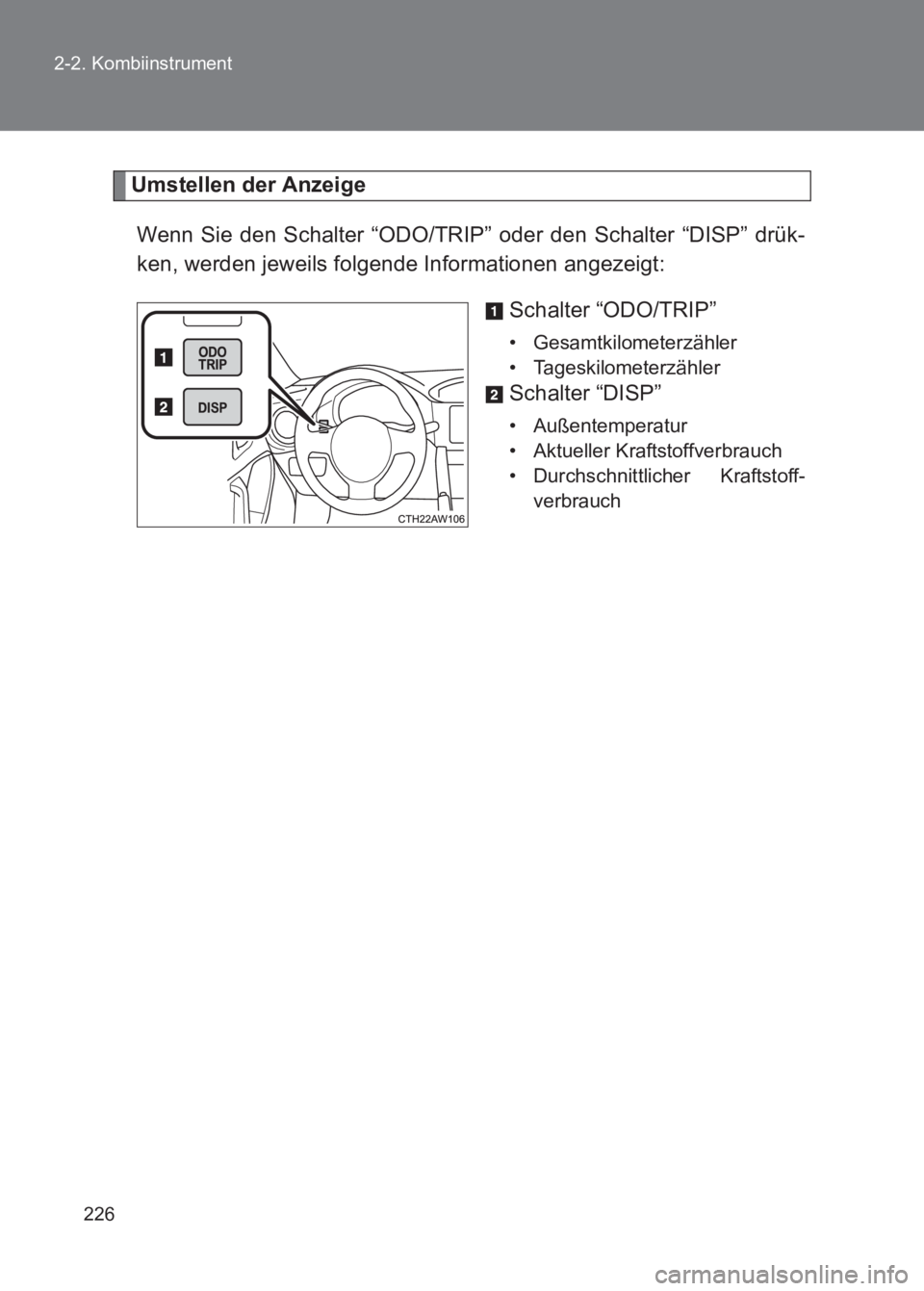

Umstellen der Anzeige
Wenn Sie den Schalter “ODO/TRIP” oder den Schalter “DISP” drük-
ken, werden jeweils folgende Informationen angezeigt: Schalter “ODO/TRIP”
• Gesamtkilometerzähler
• Tageskilometerzähler
Schalter “DISP”
• Außentemperatur
• Aktueller Kraftstoffverbrauch
• Durchschnittlicher Kraftstoff-verbrauch

227
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18074M)
■

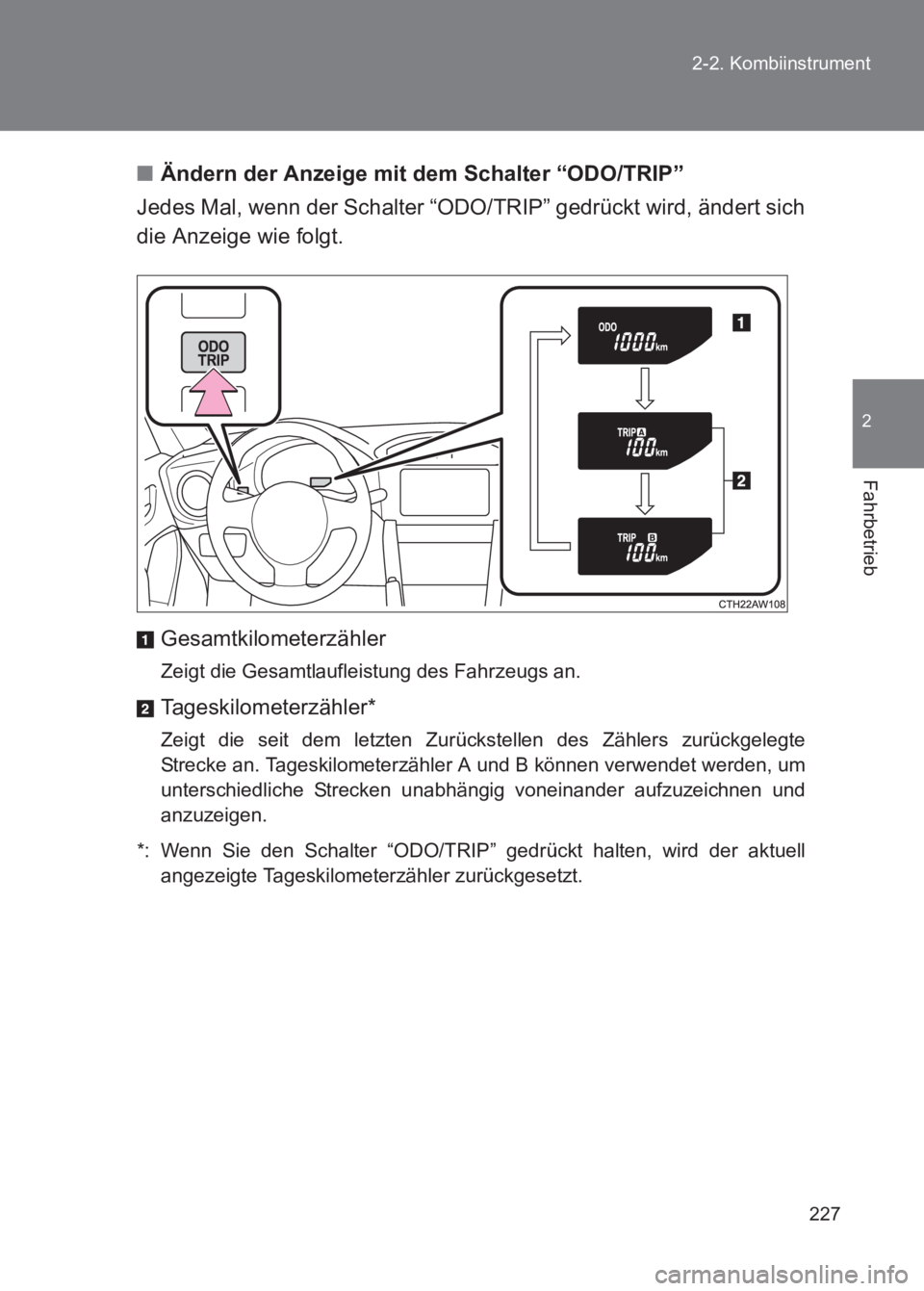

Ändern der Anzeige mit dem Schalter “ODO/TRIP”
Jedes Mal, wenn der Schalter “ODO/TRIP” gedrückt wird, ändert sich
die Anzeige wie folgt.
Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
Tageskilometerzähler*
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte
Strecke an. Tageskilometerzähler A und B können verwendet werden, um
unterschiedliche Strecken unabhängig voneinander aufzuzeichnen und
anzuzeigen.
*: Wenn Sie den Schalter “ODO/TRIP” gedr ückt halten, wird der aktuell
angezeigte Tageskilometerzähler zurückgesetzt.

228
2-2. Kombiinstrument
86_EM (OM18074M)
■

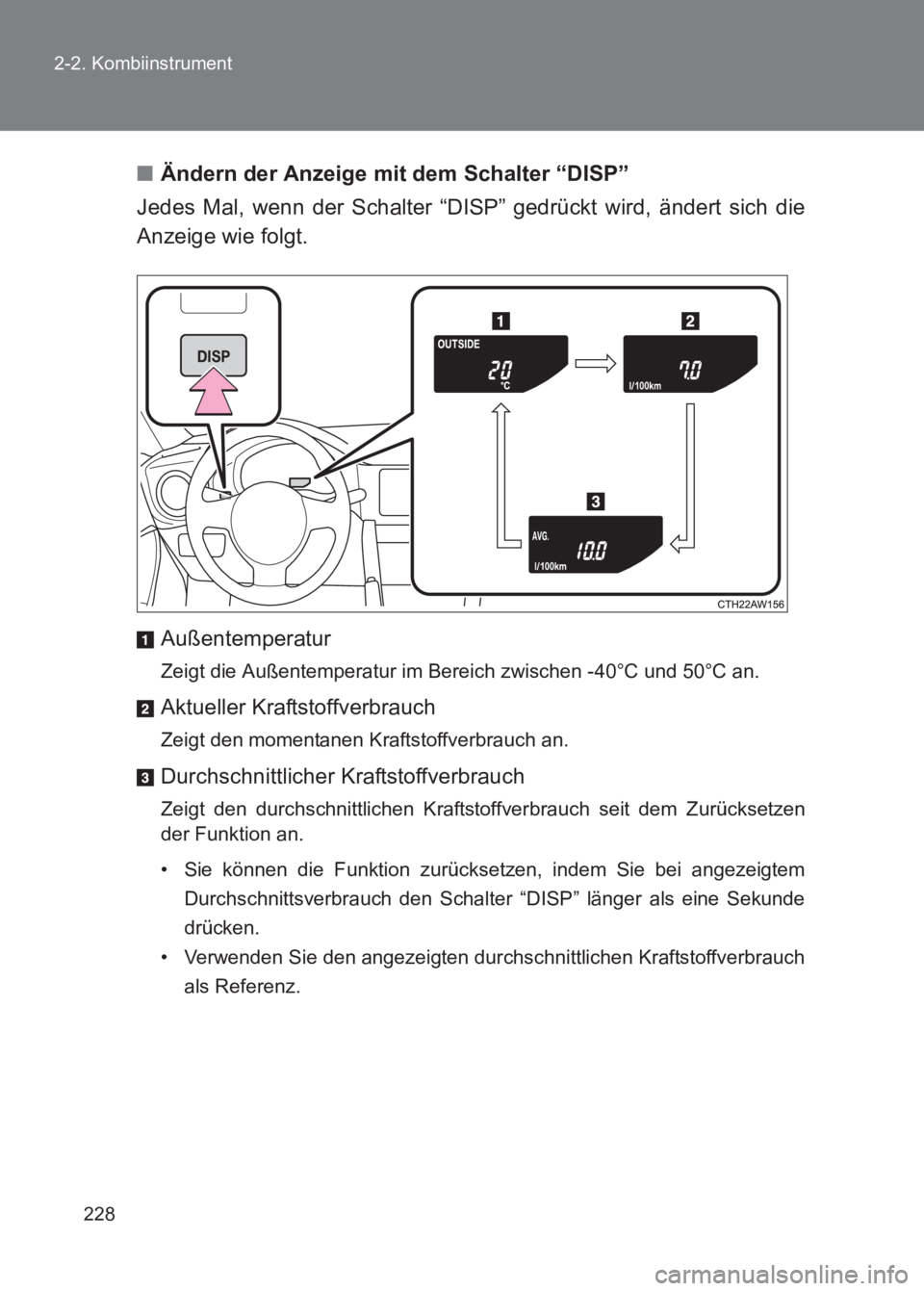

Ändern der Anzeige mit dem Schalter “DISP”
Jedes Mal, wenn der Schalter “DISP” gedrückt wird, ändert sich die
Anzeige wie folgt.
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an.
Aktueller Kraftstoffverbrauch
Zeigt den momentanen Kraftstoffverbrauch an.
Durchschnittlicher Kraftstoffverbrauch
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem Zurücksetzen
der Funktion an.
• Sie können die Funktion zurücksetzen, indem Sie bei angezeigtem Durchschnittsverbrauch den Schalter “DISP” länger als eine Sekunde
drücken.
• Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als Referenz.

229
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18074M)
■
Außentemperaturanzeige
●In folgenden Situationen wird möglic herweise nicht die richtige Außen-
temperatur angezeigt.
• Wenn das Fahrzeug sehr heiß ist, beispielsweise in der Sonne.
• Wenn das Fahrzeug im Leerlauf läuft bzw. mit niedriger Geschwindig- keit gefahren wird, z. B. in einem Stau, oder der Motor angehalten und
sofort wieder angelassen wird.
• Wenn die tatsächliche Außentemperatur außerhalb des Anzeigebe- reichs liegt.
● Wenn “ − −” für ca. 1 Minute oder mehr angezeigt wird oder wenn die
Außentemperatur nicht angezeigt wird, liegt möglicherweise eine Funkti-
onsstörung des Systems vor. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb über-
prüfen.
WARNUNG
■ Die Informationsanzeige bei niedrigen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des
Fahrzeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der
Bildschirm der Informationsanzeige möglicherweise langsamer und Ände-
rungen der Anzeige werden verzögert eingeblendet.
Beispielsweise gibt es eine Verz ögerung zwischen dem Schalten durch den
Fahrer und der Anzeige der neuen Schaltstellungszahl auf der Anzeige.
Warten Sie in diesem Fall ab, bis die Anzeige sich ändert, und schalten Sie
nicht erneut herunter. Andernfalls kommt es zu heftiger und übermäßiger
Motorbremswirkung und möglicherweise zu einem Unfall mit der Folge tödli-
cher oder schwerer Verletzungen.

230
2-2. Kombiinstrument
86_EM (OM18074M)

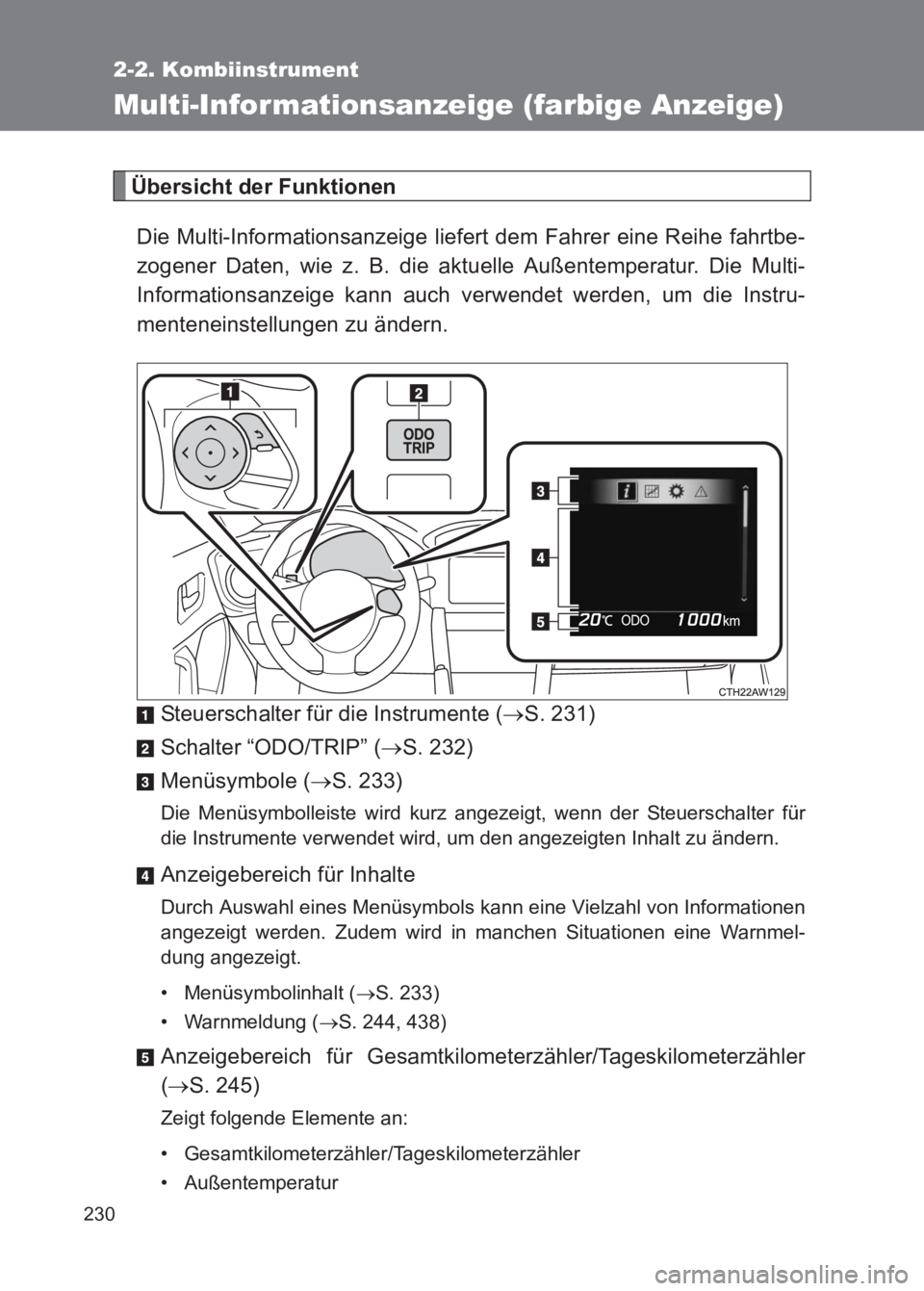

Multi-Informationsanzeige (farbige Anzeige)
Übersicht der FunktionenDie Multi-Informationsanzeige liefert dem Fahrer eine Reihe fahrtbe-
zogener Daten, wie z. B. die aktuelle Außentemperatur. Die Multi-
Informationsanzeige kann auch verwendet werden, um die Instru-
menteneinstellungen zu ändern.
Steuerschalter für die Instrumente ( →S. 231)
Schalter “ODO/TRIP” ( →S. 232)
Menüsymbole ( →S. 233)
Die Menüsymbolleiste wird kurz angezeigt, wenn der Steuerschalter für
die Instrumente verwendet wird, um den angezeigten Inhalt zu ändern.
Anzeigebereich für Inhalte
Durch Auswahl eines Menüsymbols k ann eine Vielzahl von Informationen
angezeigt werden. Zudem wird in manchen Situationen eine Warnmel-
dung angezeigt.
• Menüsymbolinhalt ( →S. 233)
• Warnmeldung ( →S. 244, 438)
Anzeigebereich für Gesamtkilometerzähler/Tageskilometerzähler
(→ S. 245)
Zeigt folgende Elemente an:
• Gesamtkilometerzähler/Tageskilometerzähler
• Außentemperatur

231
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18074M)

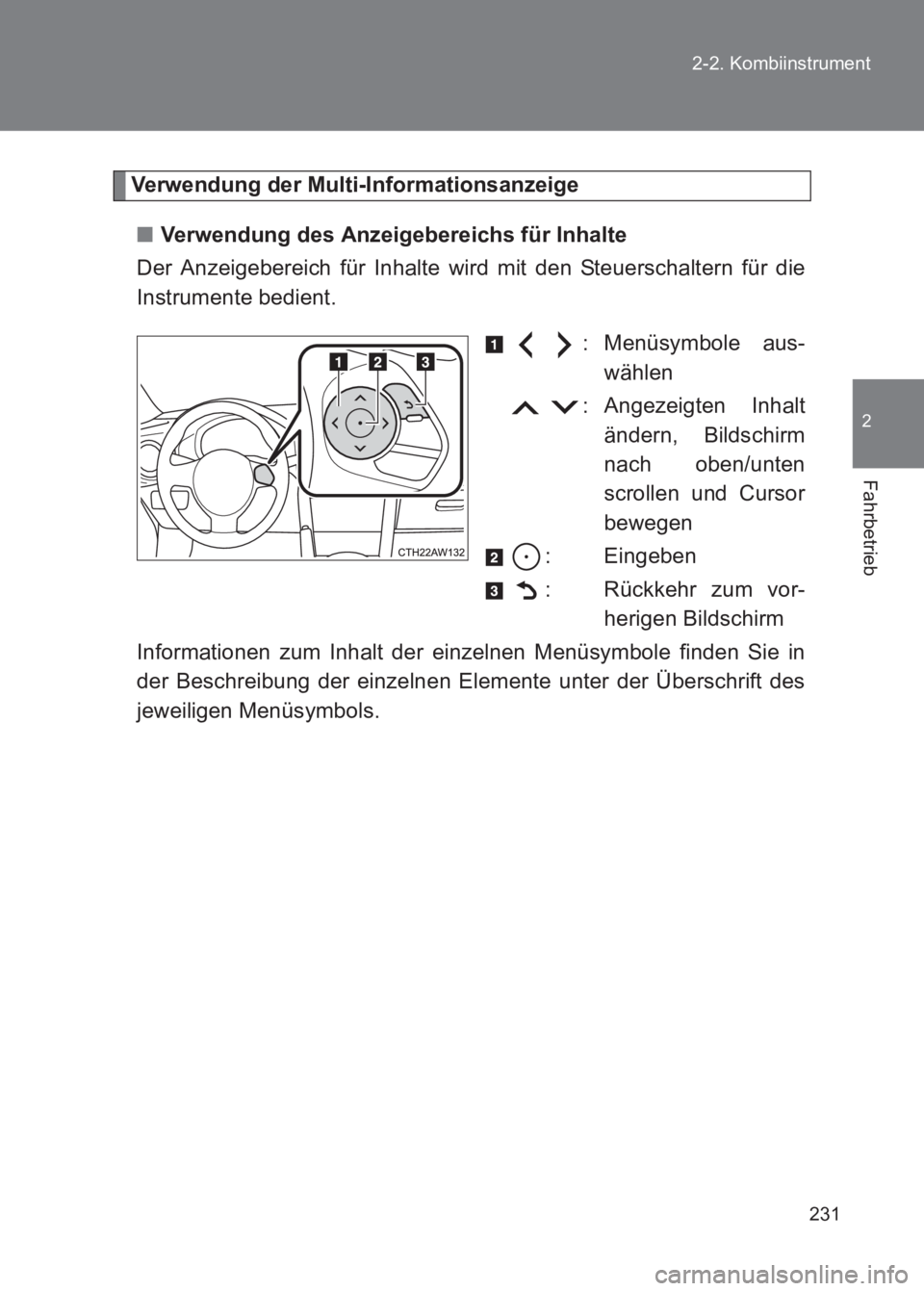

Verwendung der Multi-Informationsanzeige
■ Verwendung des Anzeigebereichs für Inhalte
Der Anzeigebereich für Inhalte wird mit den Steuerschaltern für die
Instrumente bedient.
: Menüsymbole aus-wählen
: Angezeigten Inhalt ändern, Bildschirm
nach oben/unten
scrollen und Cursor
bewegen
: Eingeben
: Rückkehr zum vor- herigen Bildschirm
Informationen zum Inhalt der einzelnen Menüsymbole finden Sie in
der Beschreibung der einzelnen Elemente unter der Überschrift des
jeweiligen Menüsymbols.

232
2-2. Kombiinstrument
86_EM (OM18074M)
■
Verwendung des Anzeigebereichs für Gesamtkilometerzähler/
Tageskilometerzähler
Elemente in diesem Bereich werden über den Schalter “ODO/TRIP”
bedient.
Drücken: Das angezeigte Ele-
ment ändern
Jedes Mal, wenn der Schalter
gedrückt wird, ändert sich das
angezeigte Element in der Rei-
henfolge Gesamtkilometerzähler
→ Tageskilometerzähler A →
Tageskilometerzähler B.
Gedrückt halten: Zurücksetzen
Rufen Sie den gewünschten
Tageskilometerzähler auf und hal-
ten Sie den Schalter gedrückt, um
den Tageskilometerzähler zurück-
zusetzen.
