2017 TOYOTA GT86 Betriebsanleitungen (in German)

385
4-3. Wartung in Eigenregie
4
Wartung und Pflege
86_EM (OM18074M)
HINWEIS
■
Austausch der Reifendru ck-Warnventile und Sender
● Da die Reparatur oder das Austauschen von Reifen auch Auswirkungen
auf die Reifendruck-Warnventile und Sender haben kann, sollten die Rei-
fen von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb oder einem anderen qualifizierten Reparaturbetrieb gewechselt oder
geprüft werden. Kaufen Sie außerdem Ihre Reifendruck-Warnventile und
Sender nur von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieb.
● Verwenden Sie für Ihr Fahrzeug nur Original-Toyota-Räder.
Reifendruck-Warnventile und Sender funktionieren bei nicht originalen
Rädern möglicherweise nicht korrekt.

386
4-3. Wartung in Eigenregie
86_EM (OM18074M)
Klimaanlagenfilter
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht zu erhalten.
■ Ausbau
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem:
Schalten Sie den Motorschalter aus.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem:
Stellen Sie sicher, dass der Schalter “ENGINE START
STOP” auf Aus steht. Öffnen Sie das Handschuh-
fach. Schieben Sie die Klappe
ab.
Drücken Sie jede Seite des
Handschuhfachs nach innen
und ziehen Sie das Hand-
schuhfach zu sich, um die
Klemmen zu lösen.
1 SCHRITT
2 SCHRITT
3 SCHRITT

387
4-3. Wartung in Eigenregie
4
Wartung und Pflege
86_EM (OM18074M)

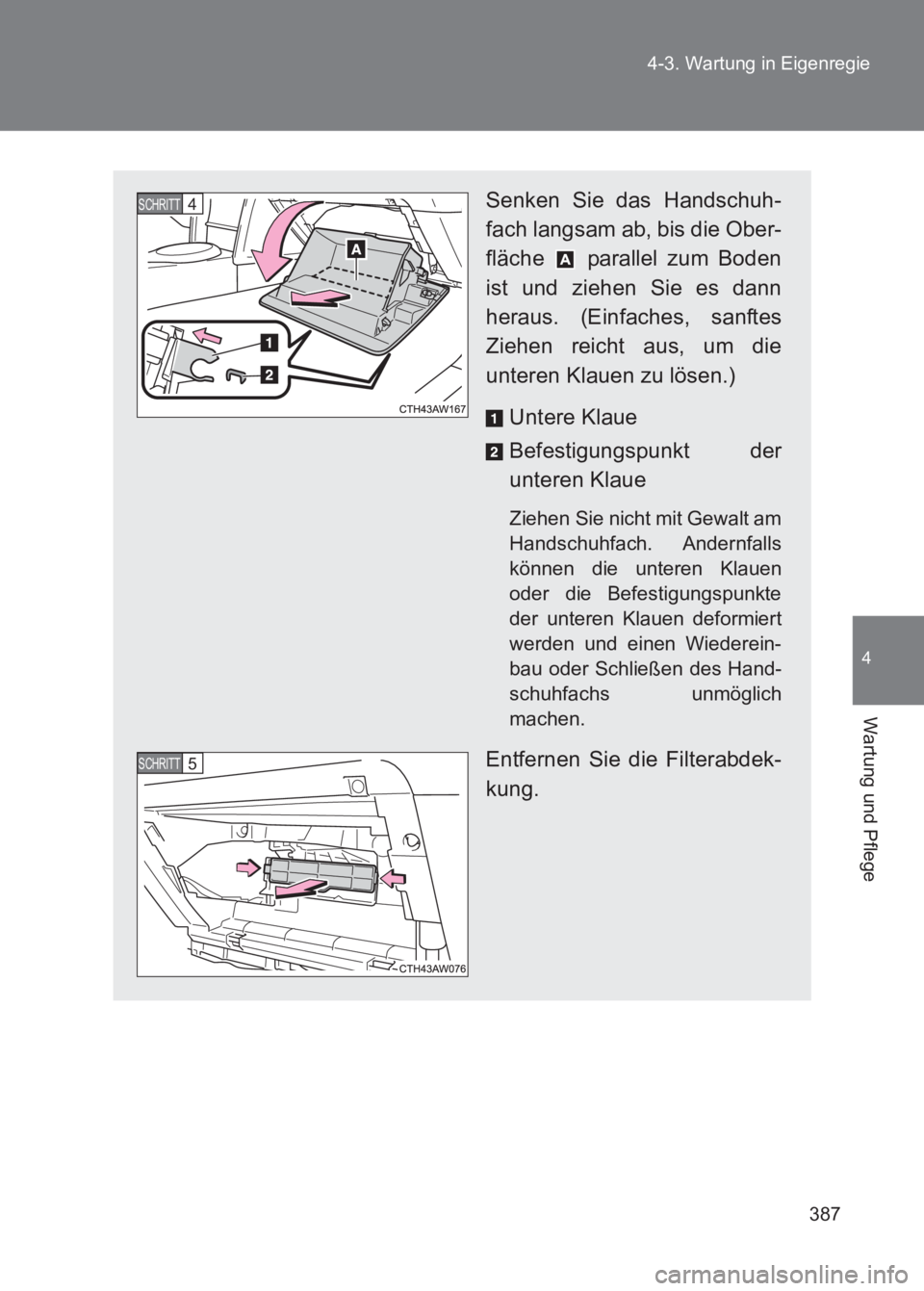

Senken Sie das Handschuh-
fach langsam ab, bis die Ober-
fläche parallel zum Boden
ist und ziehen Sie es dann
heraus. (Einfaches, sanftes
Ziehen reicht aus, um die
unteren Klauen zu lösen.)
Untere Klaue
Befestigungspunkt der
unteren Klaue
Ziehen Sie nicht mit Gewalt am
Handschuhfach. Andernfalls
können die unteren Klauen
oder die Befestigungspunkte
der unteren Klauen deformiert
werden und einen Wiederein-
bau oder Schließen des Hand-
schuhfachs unmöglich
machen.
Entfernen Sie die Filterabdek-
kung.
4 SCHRITT
5 SCHRITT

388
4-3. Wartung in Eigenregie
86_EM (OM18074M)
■
Prüfintervall
Überprüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungs-
plan. In staubigen Regionen oder in Regionen mit hoher Verkehrsdichte
kann der Austausch bereits zu einem früheren Zeitpunkt erforderlich sein.
(Informationen zum Wartungsprogramm entnehmen Sie bitte dem “Toyota
Kundendienstheft” oder dem “Toyota Wartungsheft”.)
■ Wenn der Luftstrom aus den Düsen deutlich nachlässt
Der Filter ist möglicherweise verstopft. Überprüfen Sie den Filter und ersetz-
ten Sie ihn, wenn nötig.
HINWEIS
■Beim Ausbau des Handschuhfachs
Ziehen Sie nicht mit Gewalt am Handschuhfach. Andernfalls können die
unteren Klauen oder die Befestigungspunkte der unteren Klauen deformiert
werden und einen Wiedereinbau oder Schließen des Handschuhfachs
unmöglich machen.
■ Wenn Sie die Klimaanlage benutzen
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter verwendet, kann das System beschädigt
werden.

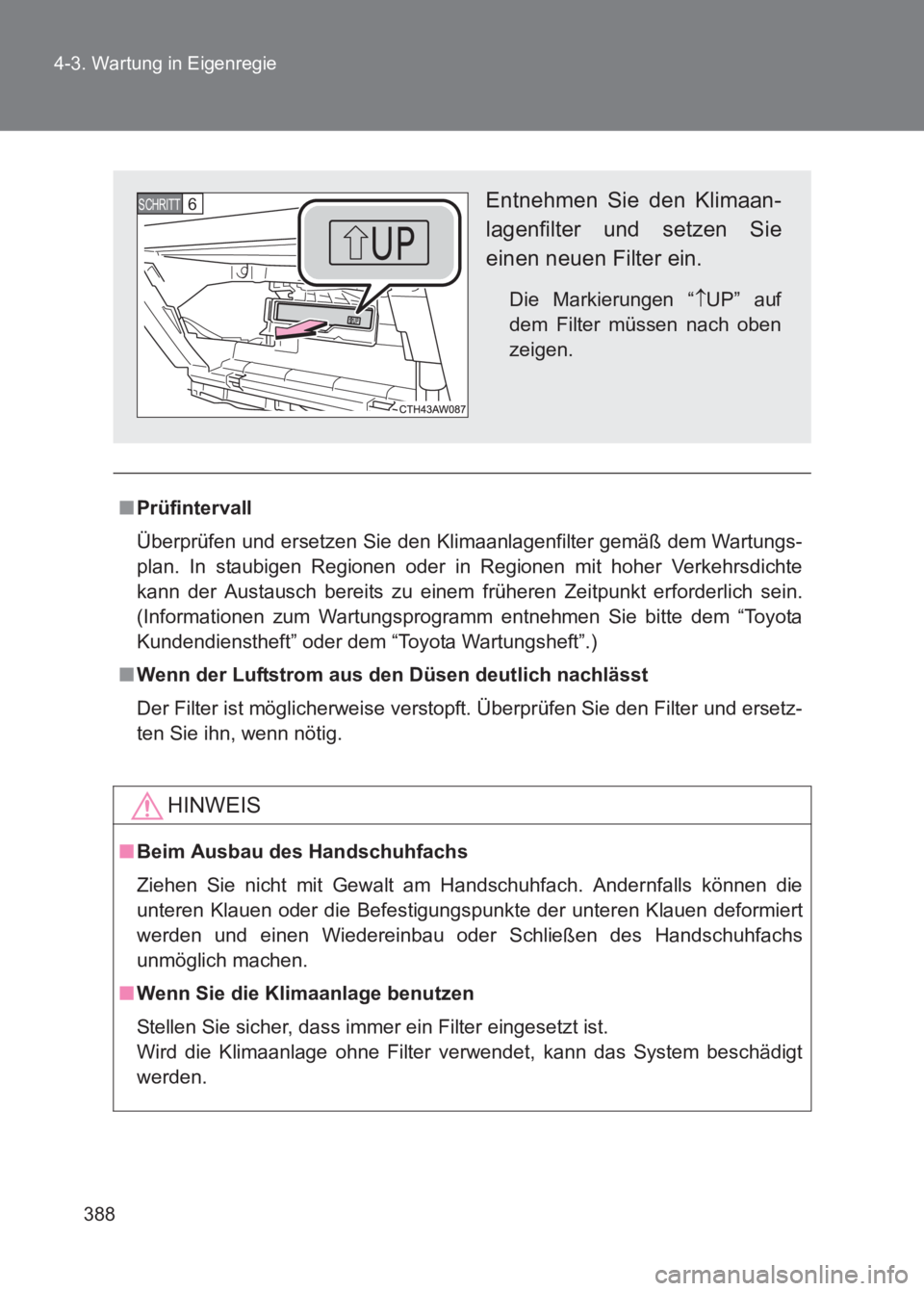

Entnehmen Sie den Klimaan-
lagenfilter und setzen Sie
einen neuen Filter ein.
Die Markierungen “ ↑UP” auf
dem Filter müssen nach oben
zeigen.
6 SCHRITT

389
4-3. Wartung in Eigenregie
4
Wartung und Pflege
86_EM (OM18074M)

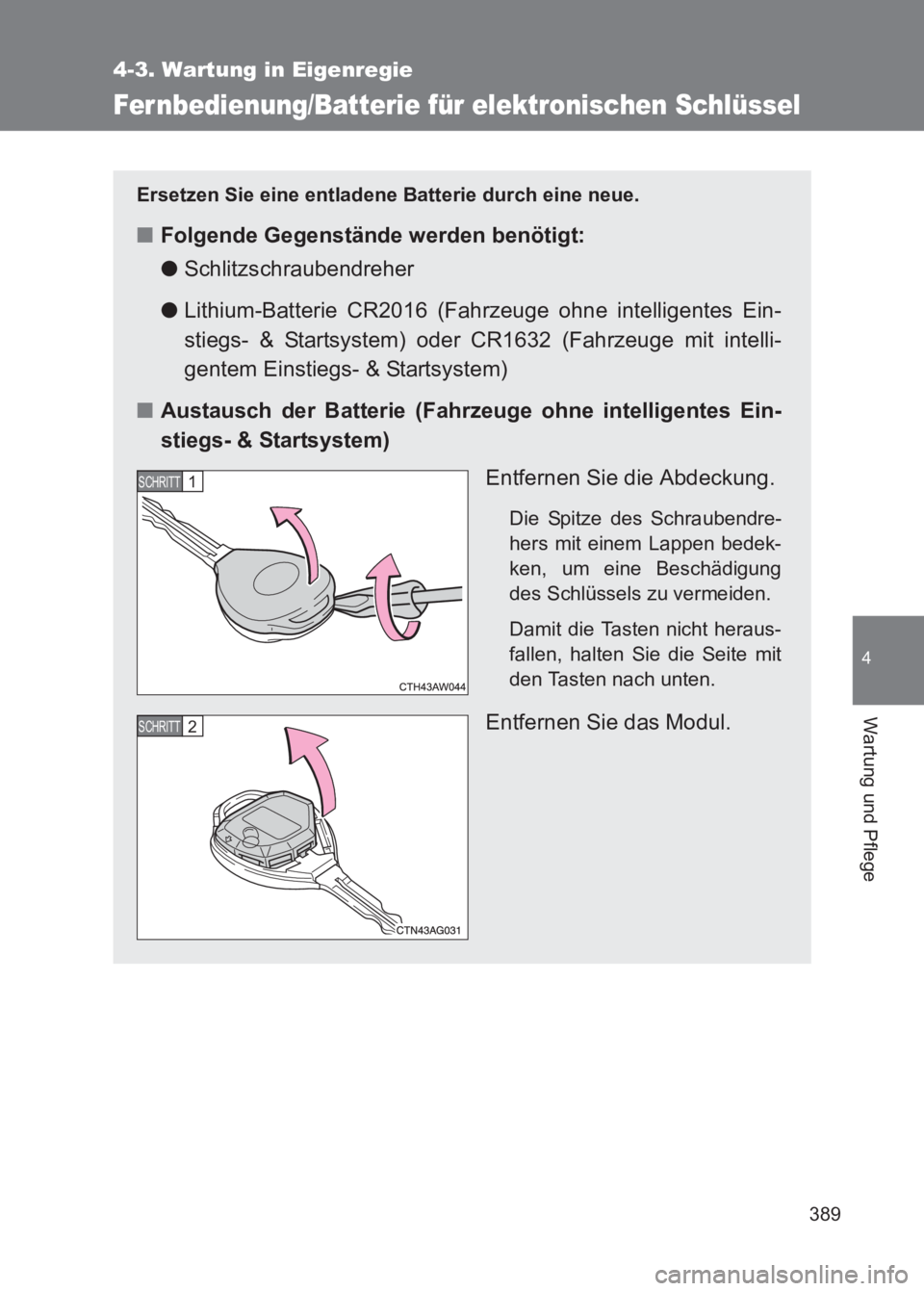

Fernbedienung/Batterie für elektronischen Schlüssel
Ersetzen Sie eine entladene Batterie durch eine neue.
■Folgende Gegenstände werden benötigt:
●Schlitzschraubendreher
● Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem) oder CR1632 (Fahrzeuge mit intelli-
gentem Einstiegs- & Startsystem)
■ Austausch der Batterie (Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem)
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendre-
hers mit einem Lappen bedek-
ken, um eine Beschädigung
des Schlüssels zu vermeiden.
Damit die Tasten nicht heraus-
fallen, halten Sie die Seite mit
den Tasten nach unten.
Entfernen Sie das Modul.
1 SCHRITT
2 SCHRITT

390
4-3. Wartung in Eigenregie
86_EM (OM18074M)
Öffnen Sie die Gehäuseab-
deckung mit einer Münze, die
mit Klebeband usw. geschützt
ist, und entfernen Sie die leere
Batterie.
Setzen Sie eine neue Batterie
mit dem “+”-Pol nach oben ein.
■
Austausch der Batterie (Fahrzeuge mit intelligentem Ein-
stiegs- & Startsystem)
Entnehmen Sie den mechani-
schen Schlüssel.
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendre-
hers mit einem Lappen bedek-
ken, um eine Beschädigung
des Schlüssels zu vermeiden.
3 SCHRITT
1 SCHRITT
2 SCHRITT

391
4-3. Wartung in Eigenregie
4
Wartung und Pflege
86_EM (OM18074M)
■
Verwenden Sie eine Lithium-Batterie CR2016 (Fahrzeuge ohne intelli-
gentes Einstiegs- & Startsystem) oder CR1632 (Fahrzeuge mit intelli-
gentem Einstiegs- & Startsystem)
●Batterien erhalten Sie bei jedem autorisierten Toyota-Vertragshändler
bzw. jeder Vertragswerkstatt oder einem anderen entsprechend qualifi-
zierten und ausgestatteten Fachbetrieb, im lokalen Elektrohandel oder in
Fotogeschäften.
● Nur durch denselben oder einen ähnlichen vom Hersteller empfohlenen
Typ austauschen.
● Entsorgen Sie alte Batterien gemäß den örtlichen Bestimmungen.
■ Wenn die Schlüsselbatterie leer ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- & Startsystem (je nach Ausstattung) und die
Fernbedienung funktionieren nicht einwandfrei.
● Die Reichweite verringert sich.

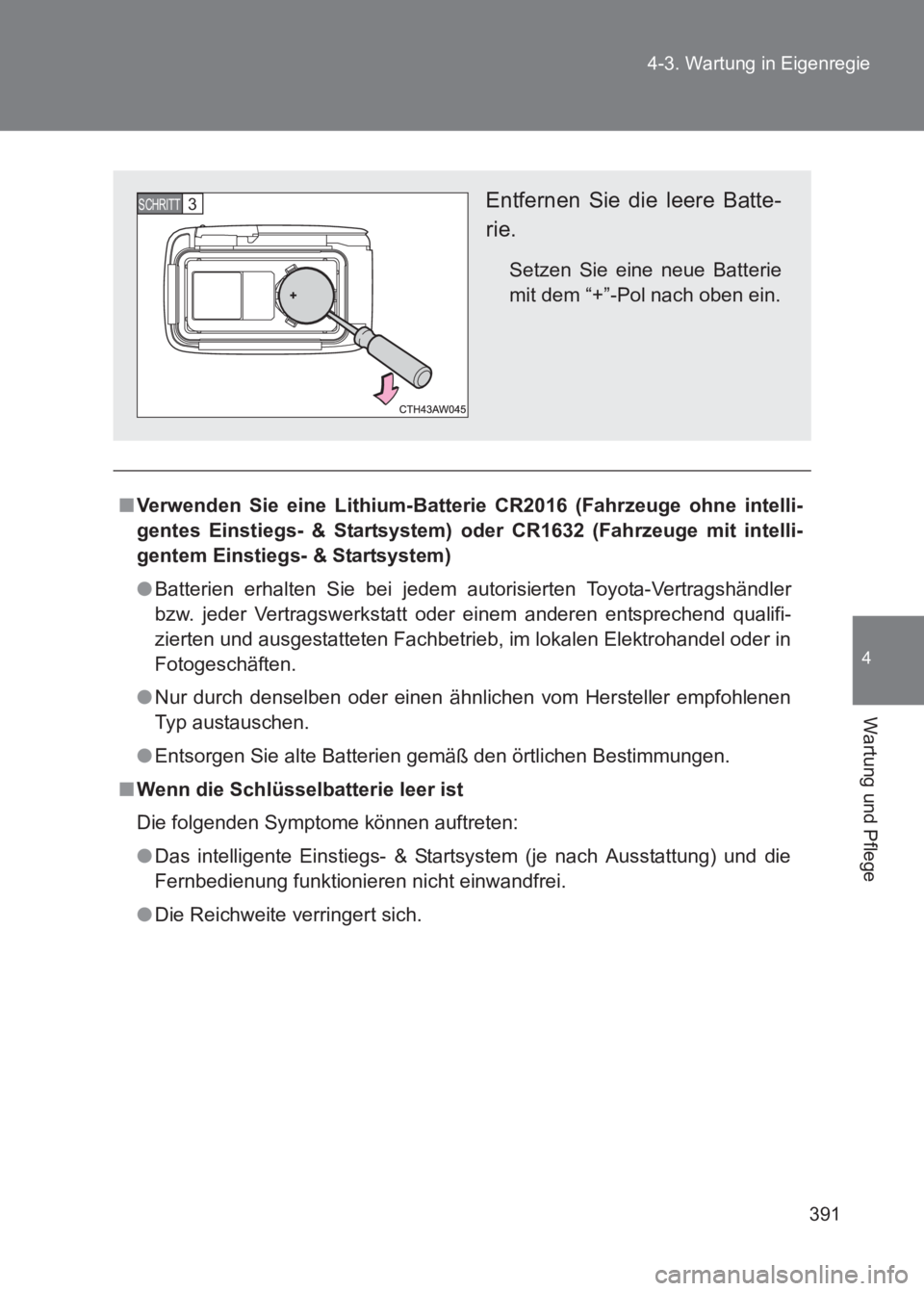

Entfernen Sie die leere Batte-
rie.
Setzen Sie eine neue Batterie
mit dem “+”-Pol nach oben ein.
3 SCHRITT

392
4-3. Wartung in Eigenregie
86_EM (OM18074M)
■

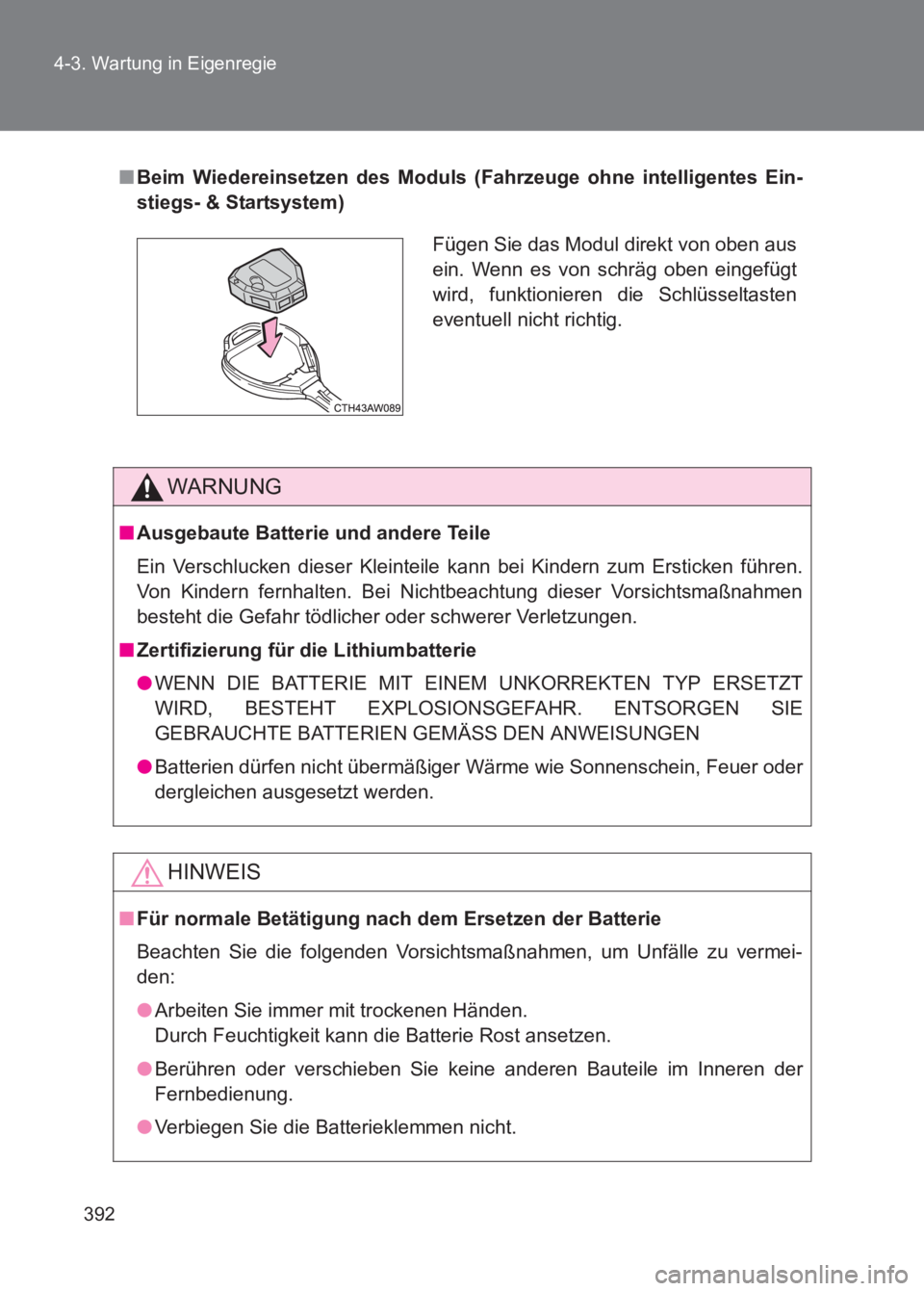

Beim Wiedereinsetzen des Moduls (Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem)
WARNUNG
■ Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann bei Kindern zum Ersticken führen.
Von Kindern fernhalten. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen
besteht die Gefahr tödlicher oder schwerer Verletzungen.
■ Zertifizierung für die Lithiumbatterie
●WENN DIE BATTERIE MIT EINEM UNKORREKTEN TYP ERSETZT
WIRD, BESTEHT EXPLOSIONSGEFAHR. ENTSORGEN SIE
GEBRAUCHTE BATTERIEN GEMÄSS DEN ANWEISUNGEN
● Batterien dürfen nicht übermäßiger Wärme wie Sonnenschein, Feuer oder
dergleichen ausgesetzt werden.
HINWEIS
■ Für normale Betätigung nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermei-
den:
●Arbeiten Sie immer mit trockenen Händen.
Durch Feuchtigkeit kann die Batterie Rost ansetzen.
● Berühren oder verschieben Sie keine anderen Bauteile im Inneren der
Fernbedienung.
● Verbiegen Sie die Batterieklemmen nicht.
Fügen Sie das Modul direkt von oben aus
ein. Wenn es von schräg oben eingefügt
wird, funktionieren die Schlüsseltasten
eventuell nicht richtig.
