2017 TOYOTA 86 Manuel du propriétaire (in French)

311
4-3. Entretien à faire soi-même
4
Entretien et soin
86_D_(OM18069D)

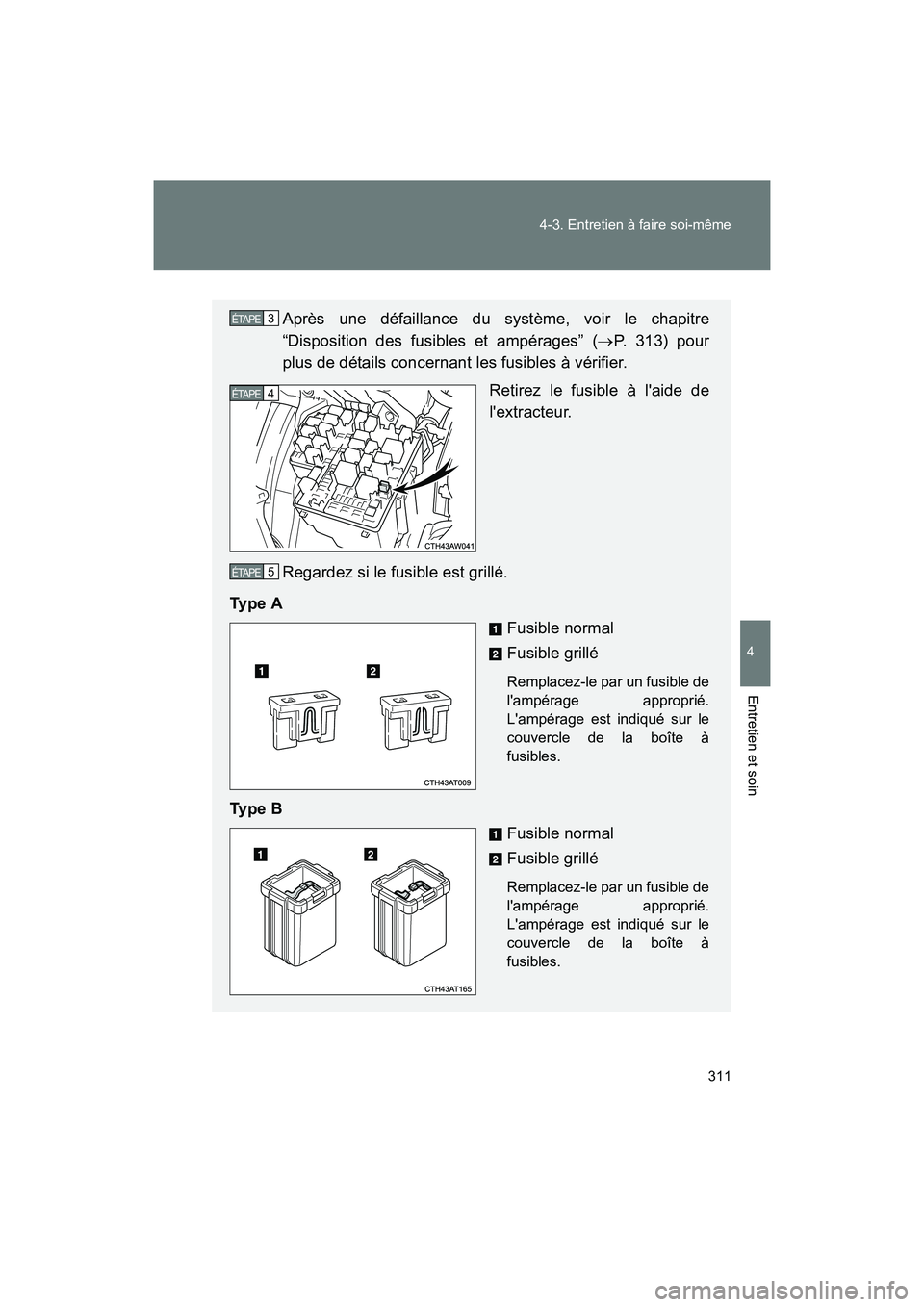

Après une défaillance du système, voir le chapitre
“Disposition des fusibles et ampérages” (→
P. 313) pour
plus de détails concernant les fusibles à vérifier.
Retirez le fusible à l'aide de
l'extracteur.
Regardez si le fusible est grillé.
Ty p e A Fusible normal
Fusible grillé
Remplacez-le par un fusible de
l'ampérage approprié.
L'ampérage est indiqué sur le
couvercle de la boîte à
fusibles.
Ty p e BFusible normal
Fusible grillé
Remplacez-le par un fusible de
l'ampérage approprié.
L'ampérage est indiqué sur le
couvercle de la boîte à
fusibles.
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE

312 4-3. Entretien à faire soi-même
86_D_(OM18069D)

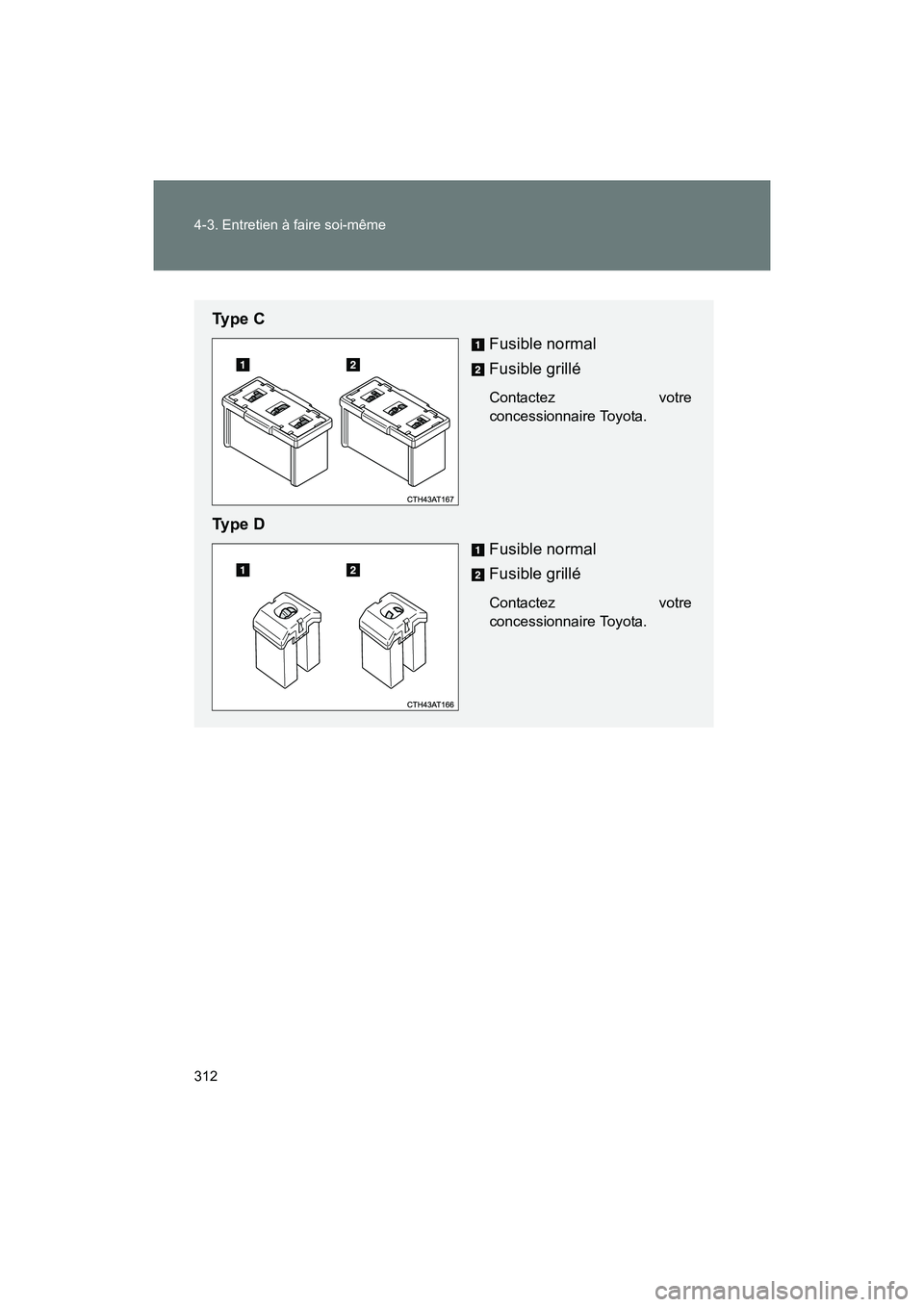

Ty p e CFusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.
Ty p e DFusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.

313
4-3. Entretien à faire soi-même
4
Entretien et soin
86_D_(OM18069D)

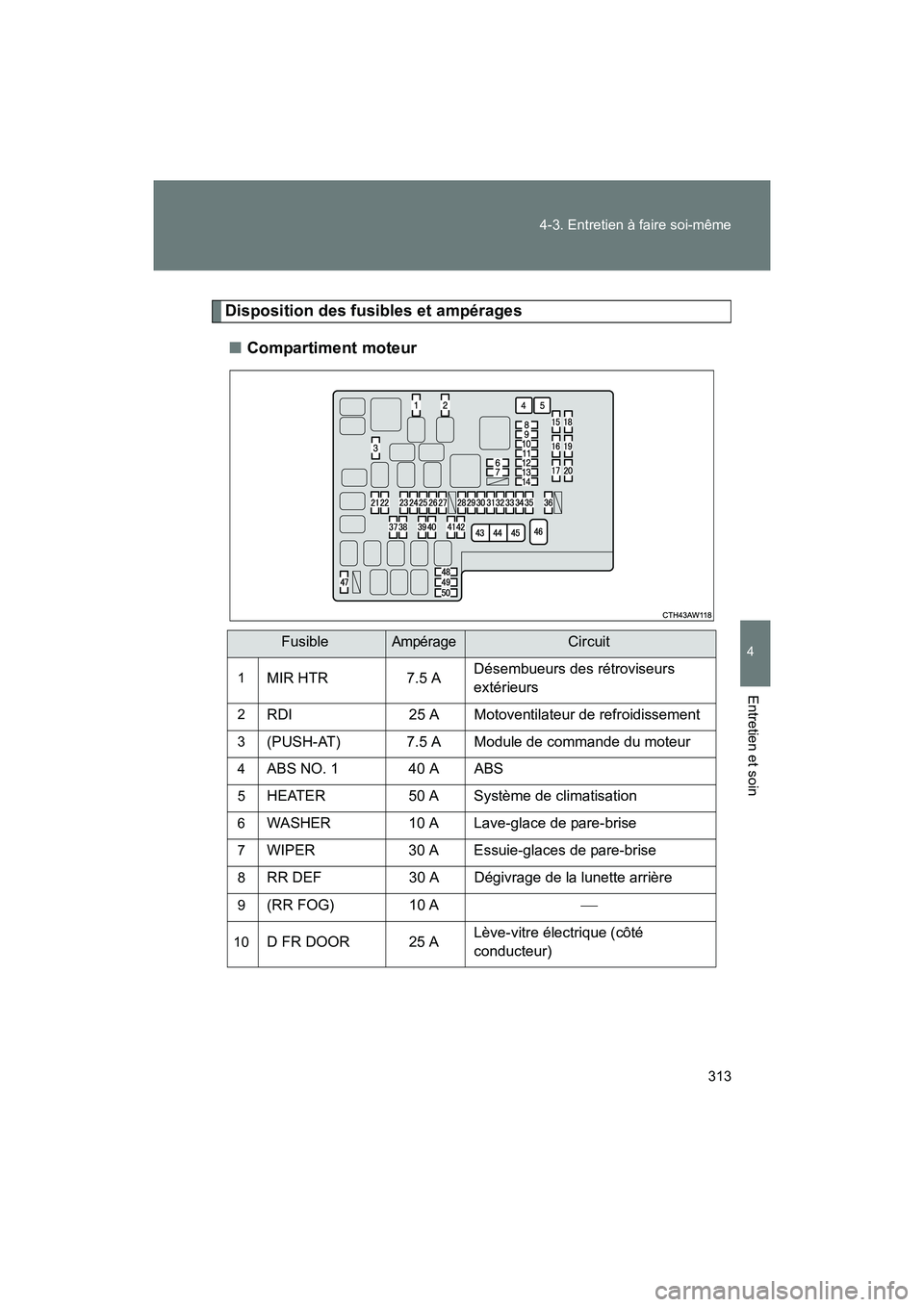

Disposition des fusibles et ampérages
■ Compartiment moteur
FusibleAmpérageCircuit
1MIR HTR 7.5 ADésembueurs des rétroviseurs
extérieurs
2RDI
25 A Motoventilateur de refroidissement
3(PUSH-AT) 7.5 A Module de commande du moteur
4ABS NO. 1 40 A ABS
5HEATER50 A Système de climatisation
6WASHER10 A Lave-glace de pare-brise
7WIPER30 A Essuie-glaces de pare-brise
8RR DEF 30 A Dégivrage de la lunette arrière
9(RR FOG) 10 A
10D FR DOOR 25 A Lève-vitre électrique (côté
conducteur)

314 4-3. Entretien à faire soi-même
86_D_(OM18069D)

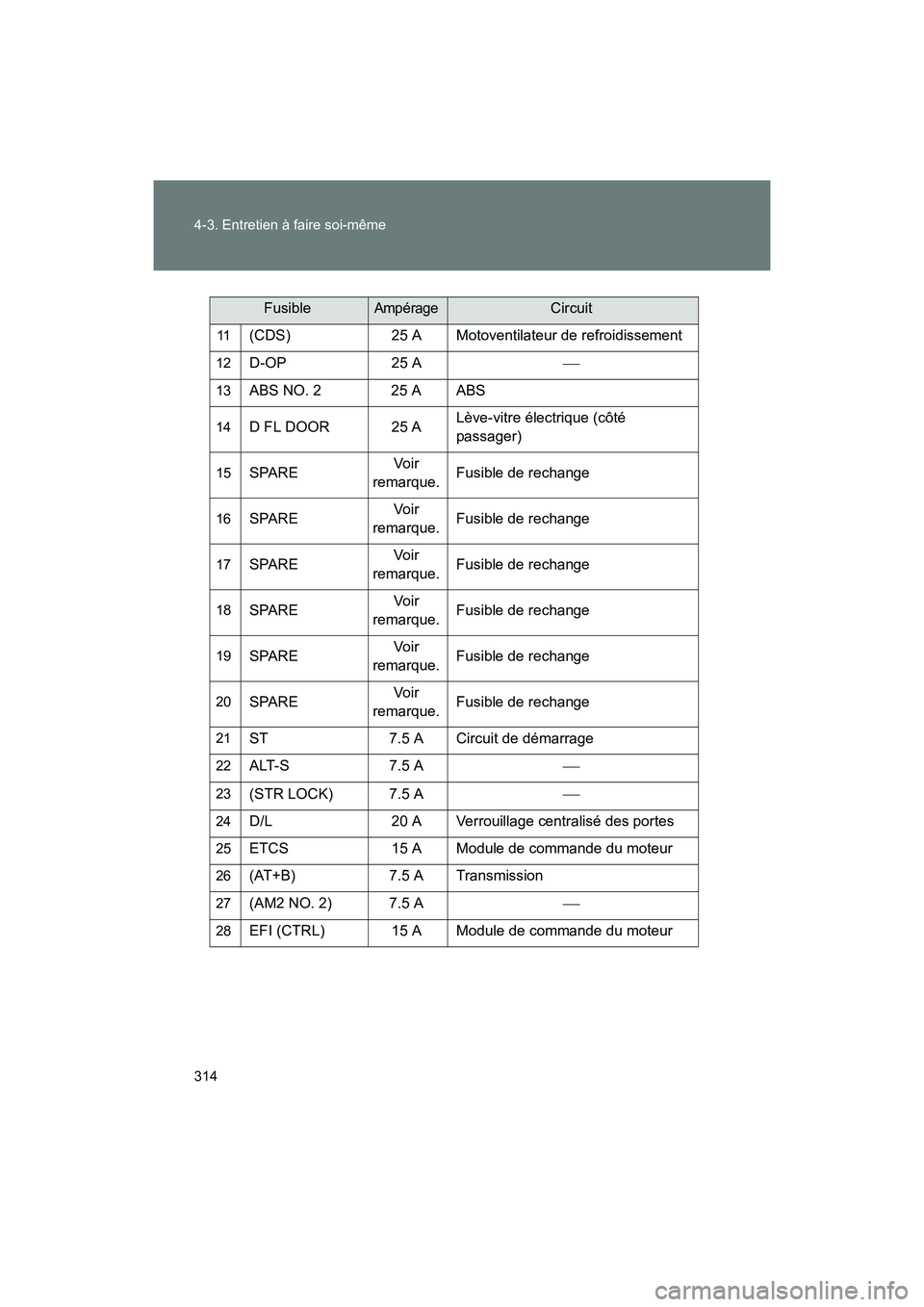

11(CDS)25 A Motoventilateur de refroidissement
12D-OP25 A
13ABS NO. 2 25 A ABS
14D FL DOOR 25 A Lève-vitre électrique (côté
passager)
15SPAREVo i r
remarque. Fusible de rechange
16SPARE Vo i r
remarque. Fusible de rechange
17SPARE Vo i r
remarque. Fusible de rechange
18SPARE Vo i r
remarque. Fusible de rechange
19SPARE Vo i r
remarque. Fusible de rechange
20SPARE Vo i r
remarque. Fusible de rechange
21ST
7.5 A Circuit de démarrage
22ALT-S7.5 A
23(STR LOCK) 7.5 A
24D/L 20 A Verrouillage centralisé des portes
25ETCS15 A Module de commande du moteur
26(AT+B)7.5 A Transmission
27(AM2 NO. 2) 7.5 A
28EFI (CTRL) 15 A Module de commande du moteur
FusibleAmpérageCircuit

315
4-3. Entretien à faire soi-même
4
Entretien et soin
86_D_(OM18069D)

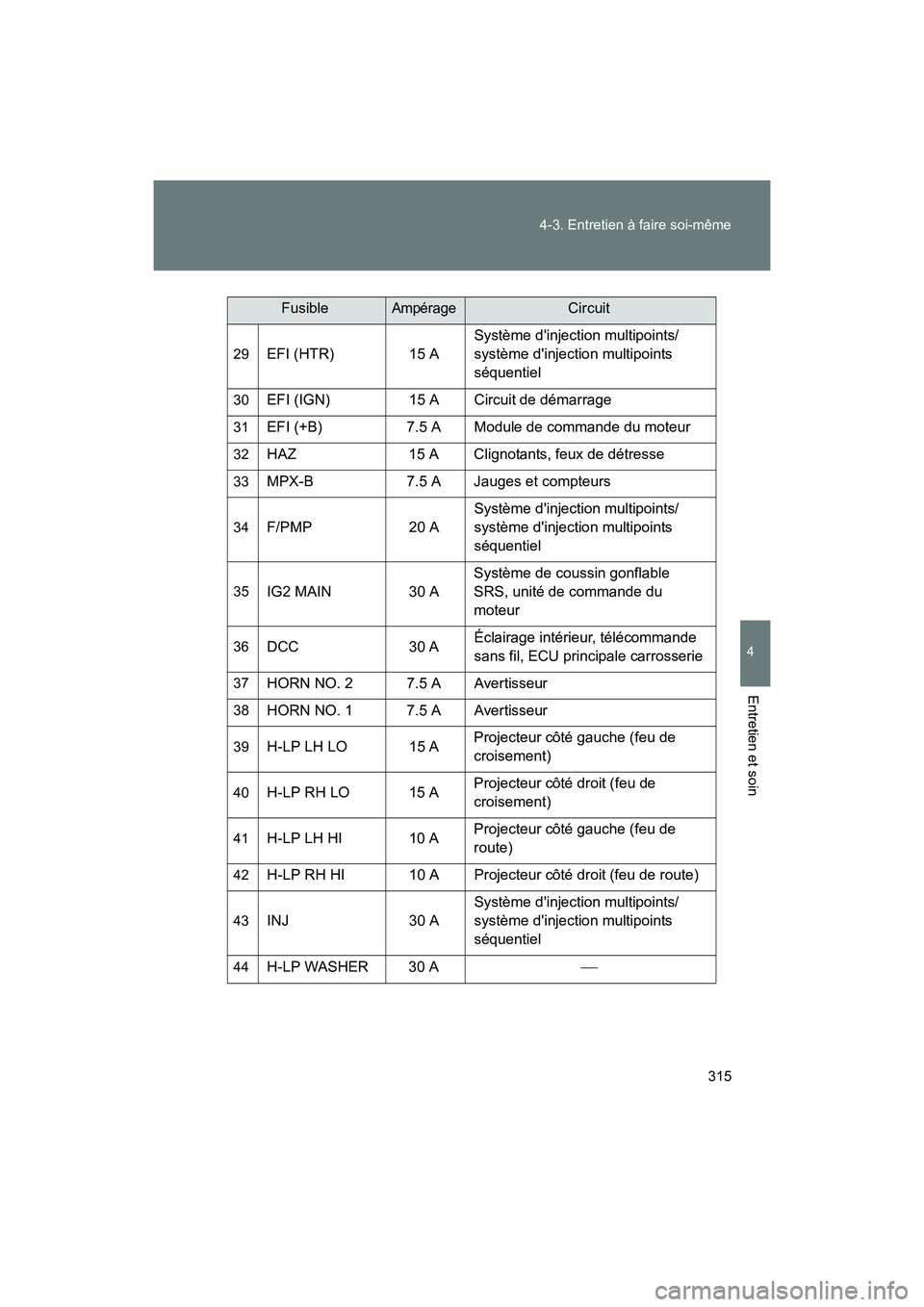

29EFI (HTR)
15 ASystème d'injection multipoints/
système d'injection multipoints
séquentiel
30EFI (IGN)
15 A Circuit de démarrage
31EFI (+B)7.5 A Module de commande du moteur
32HAZ 15 A Clignotants, feux de détresse
33MPX-B7.5 A Jauges et compteurs
34F/PMP 20 ASystème d'injection multipoints/
système d'injection multipoints
séquentiel
35IG2 MAIN
30 ASystème de coussin gonflable
SRS, unité de commande du
moteur
36DCC
30 AÉclairage intérieur, télécommande
sans fil, ECU principale carrosserie
37HORN NO. 2 7.5 A Avertisseur
38HORN NO. 1 7.5 A Avertisseur
39H-LP LH LO 15 A Projecteur côté gauche (feu de
croisement)
40H-LP RH LO 15 AProjecteur côté droit (feu de
croisement)
41H-LP LH HI 10 AProjecteur côté gauche (feu de
route)
42H-LP RH HI 10 A Projecteur côté droit (feu de route)
43INJ
30 ASystème d'injection multipoints/
système d'injection multipoints
séquentiel
44H-LP WASHER 30 A
FusibleAmpérageCircuit

316 4-3. Entretien à faire soi-même

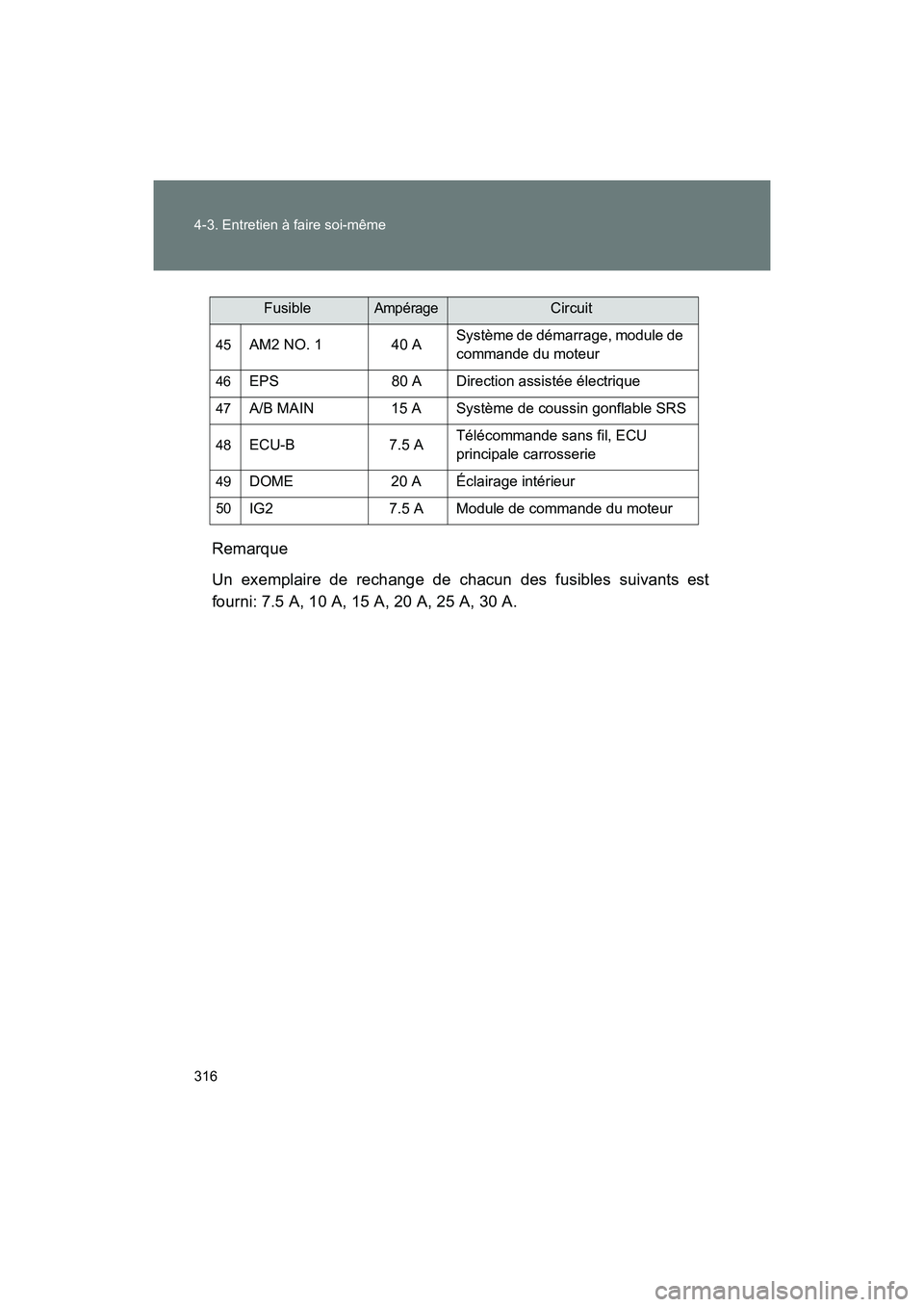

86_D_(OM18069D)Remarque
Un exemplaire de rechange de chacun des fusibles suivants est
fourni: 7.5 A, 10 A, 15 A, 20 A, 25 A, 30 A.
45AM2 NO. 1 40 A
Système de démarrage, module de
commande du moteur
46EPS
80 A Direction assistée électrique
47A/B MAIN15 A Système de coussin gonflable SRS
48ECU-B7.5 ATélécommande sans fil, ECU
principale carrosserie
49DOME
20 A Éclairage intérieur
50IG27.5 A Module de commande du moteur
FusibleAmpérageCircuit

317
4-3. Entretien à faire soi-même
4
Entretien et soin
86_D_(OM18069D)
■

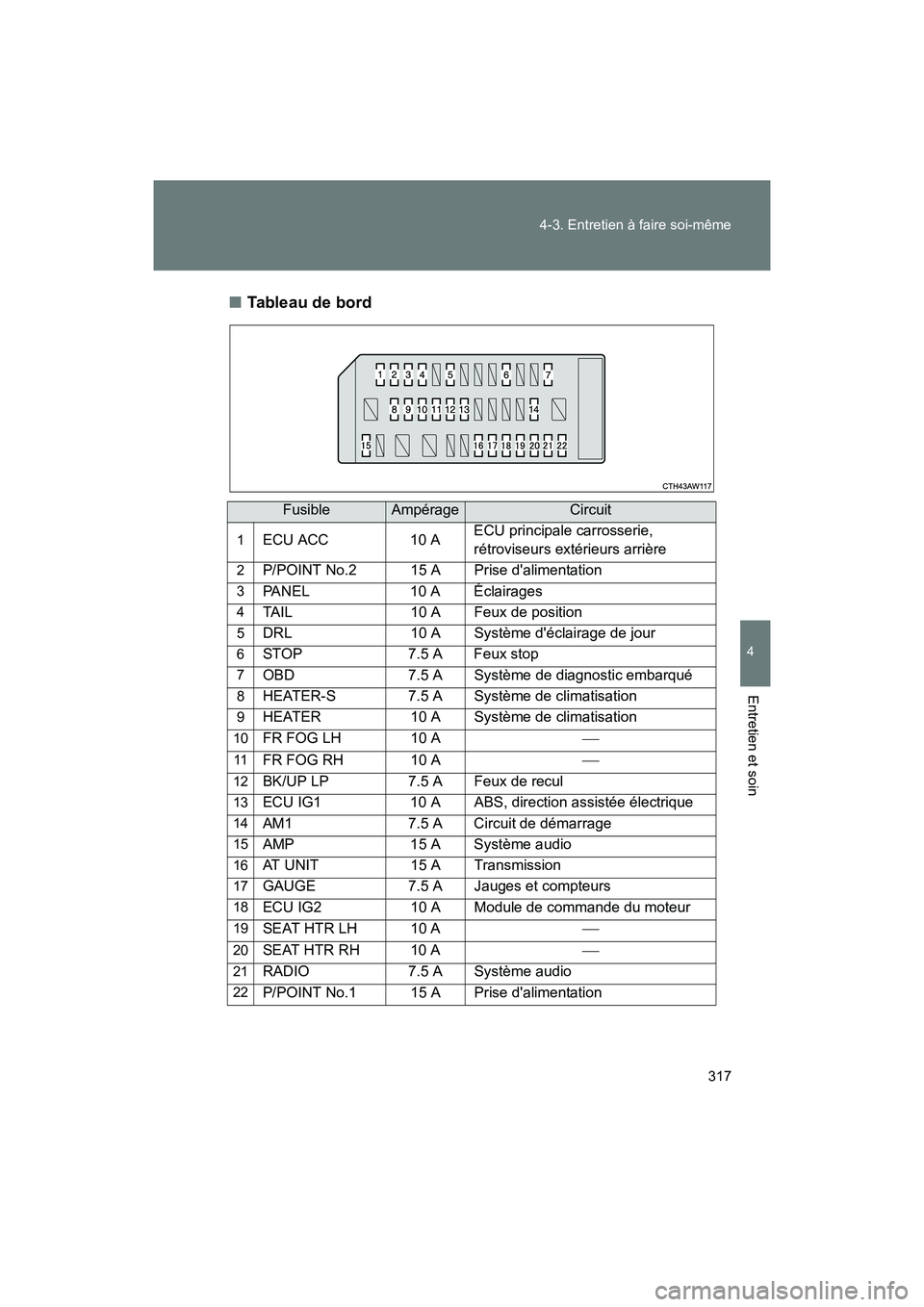

Tableau de bord
FusibleAmpérageCircuit
1ECU ACC 10 AECU principale carrosserie,
rétroviseurs extérieurs arrière
2P/POINT No.2 15 A Prise d'alimentation
3PANEL
10 A Éclairages
4TAIL 10 A Feux de position
5DRL 10 A Système d'éclairage de jour
6STOP7.5 A Feux stop
7OBD 7.5 A Système de diagnostic embarqué
8HEATER-S 7.5 A Système de climatisation
9HEATER 10 A Système de climatisation
10FR FOG LH 10 A
11FR FOG RH 10 A
12BK/UP LP7.5 A Feux de recul
13ECU IG1 10 A ABS, direction assistée électrique
14AM17.5 A Circuit de démarrage
15AMP 15 A Système audio
16AT UNIT 15 A Transmission
17GAUGE7.5 A Jauges et compteurs
18ECU IG2 10 A Module de commande du moteur
19SEAT HTR LH 10 A
20SEAT HTR RH 10 A
21RADIO7.5 A Système audio
22P/POINT No.1 15 A Prise d'alimentation

318 4-3. Entretien à faire soi-même
86_D_(OM18069D)

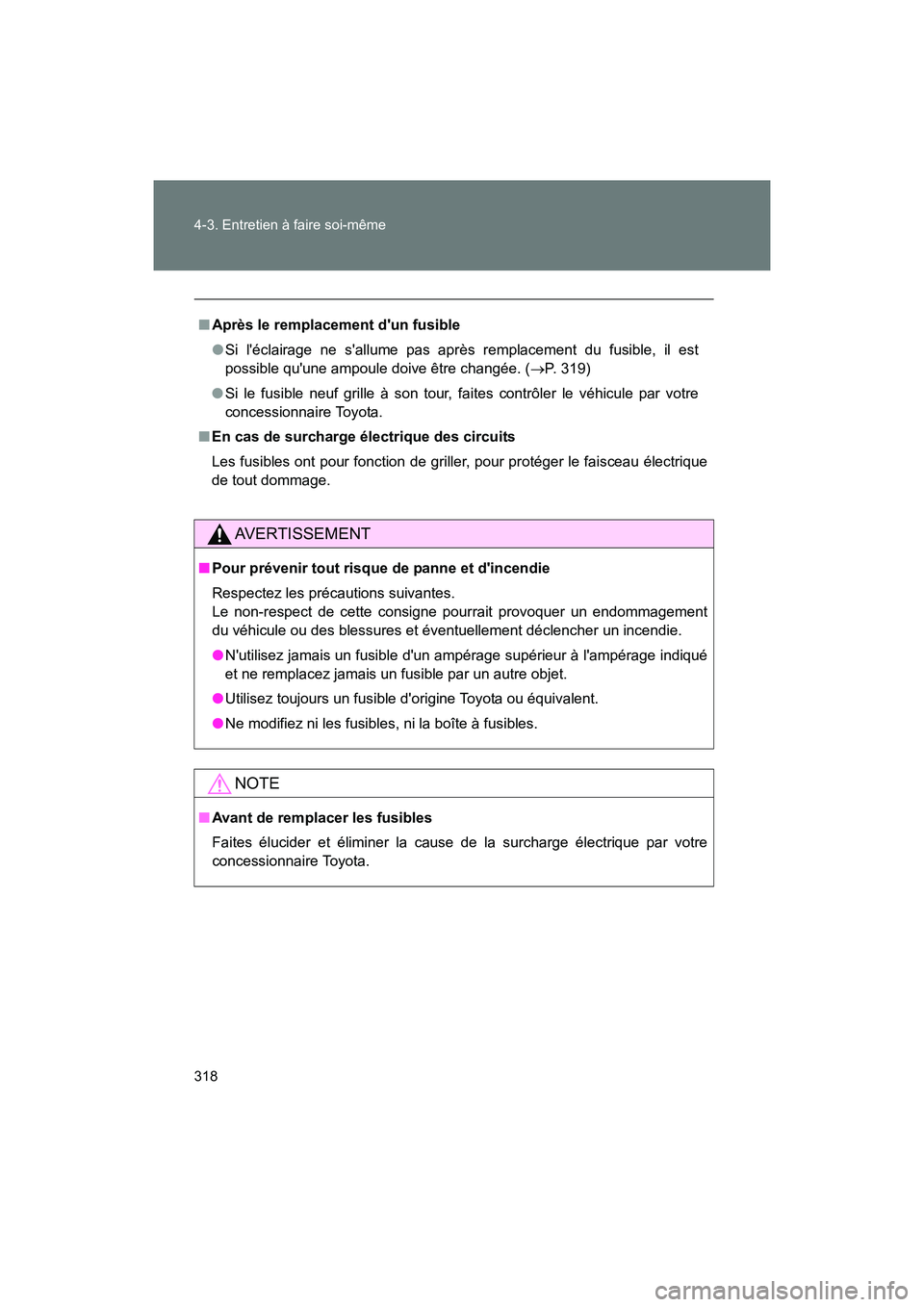

■Après le remplacement d'un fusible
●Si l'éclairage ne s'allume pas après remplacement du fusible, il est
possible qu'une ampoule doive être changée. ( →P. 319)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique des circuits
Les fusibles ont pour fonction de griller, pour protéger le faisceau électrique
de tout dommage.
AVERTISSEMENT
■Pour prévenir tout risque de panne et d'incendie
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule ou des blessures et éventuellement déclencher un incendie.
●N'utilisez jamais un fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible d'origine Toyota ou équivalent.
● Ne modifiez ni les fusibles, ni la boîte à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer la c ause de la surcharge électrique par votre
concessionnaire Toyota.
