2017 TOYOTA 86 Manuel du propriétaire (in French)

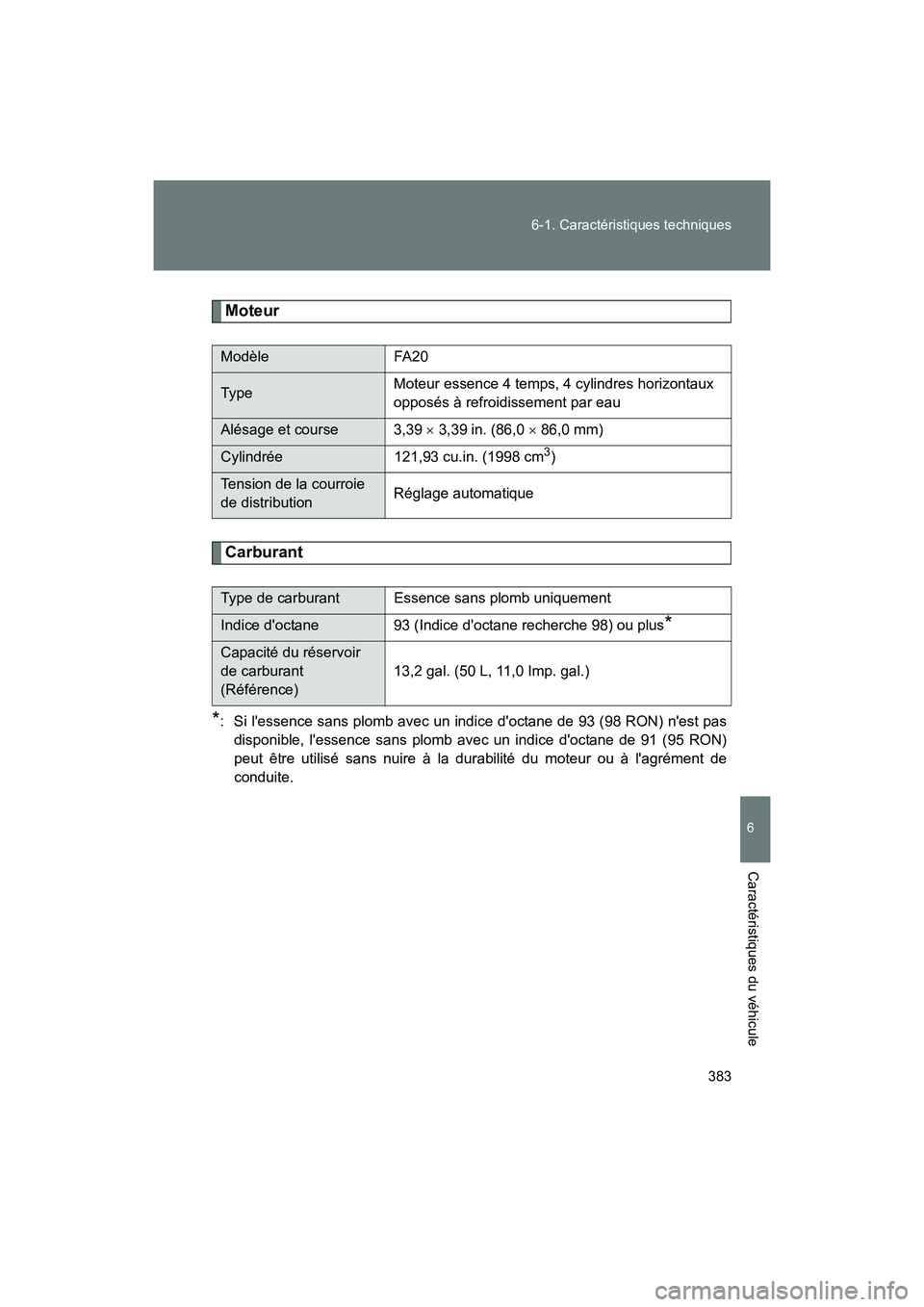

383
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
86_D_(OM18069D)
Moteur
Carburant
*: Si l'essence sans plomb avec un indice d'octane de 93 (98 RON) n'est pas
disponible, l'essence sans plomb avec un indice d'octane de 91 (95 RON)
peut être utilisé sans nuire à la durabilité du moteur ou à l'agrément de
conduite.
Modèle FA20
Ty p eMoteur essence 4 temps, 4 cylindres horizontaux
opposés à refroidissement par eau
Alésage et course 3,39 ×
3,39 in. (86,0 × 86,0 mm)
Cylindrée 121,93 cu.in. (1998 cm3)
Tension de la courroie
de distributionRéglage automatique
Type de carburant Essence sans plomb uniquement
Indice d'octane
93 (Indice d'octane recherche 98) ou plus*
Capacité du réservoir
de carburant
(Référence) 13,2 gal. (50 L, 11,0 Imp. gal.)

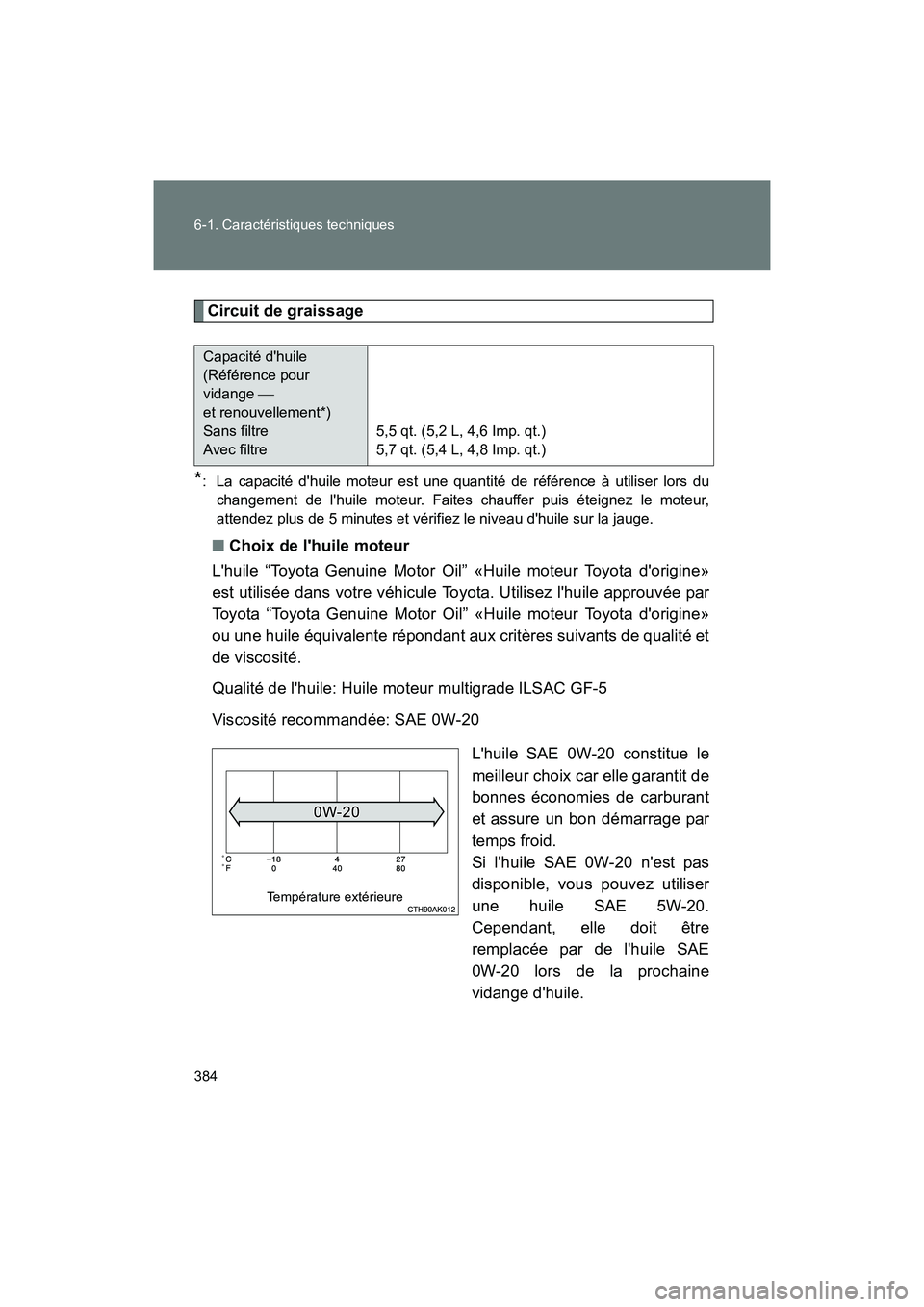

384 6-1. Caractéristiques techniques
86_D_(OM18069D)
Circuit de graissage
*: La capacité d'huile moteur est une quantité de référence à utiliser lors duchangement de l'huile moteur. Faites chauffer puis éteignez le moteur,
attendez plus de 5 minutes et vérifiez le niveau d'huile sur la jauge.
■ Choix de l'huile moteur
L'huile “Toyota Genuine Motor Oil” «Huile moteur Toyota d'origine»
est utilisée dans votre véhicule Toyota. Utilisez l'huile approuvée par
Toyota “Toyota Genuine Motor Oil” «Huile moteur Toyota d'origine»
ou une huile équivalente répondant aux critères suivants de qualité et
de viscosité.
Qualité de l'huile: Huile moteur multigrade ILSAC GF-5
Viscosité recommandée: SAE 0W-20
L'huile SAE 0W-20 constitue le
meilleur choix car elle garantit de
bonnes économies de carburant
et assure un bon démarrage par
temps froid.
Si l'huile SAE 0W-20 n'est pas
disponible, vous pouvez utiliser
une huile SAE 5W-20.
Cependant, elle doit être
remplacée par de l'huile SAE
0W-20 lors de la prochaine
vidange d'huile.
Capacité d'huile
(Référence pour
vidange 
et renouvellement*)
Sans filtre
Avec filtre 5,5 qt. (5,2 L, 4,6 Imp. qt.)
5,7 qt. (5,4 L, 4,8 Imp. qt.)
Température extérieure

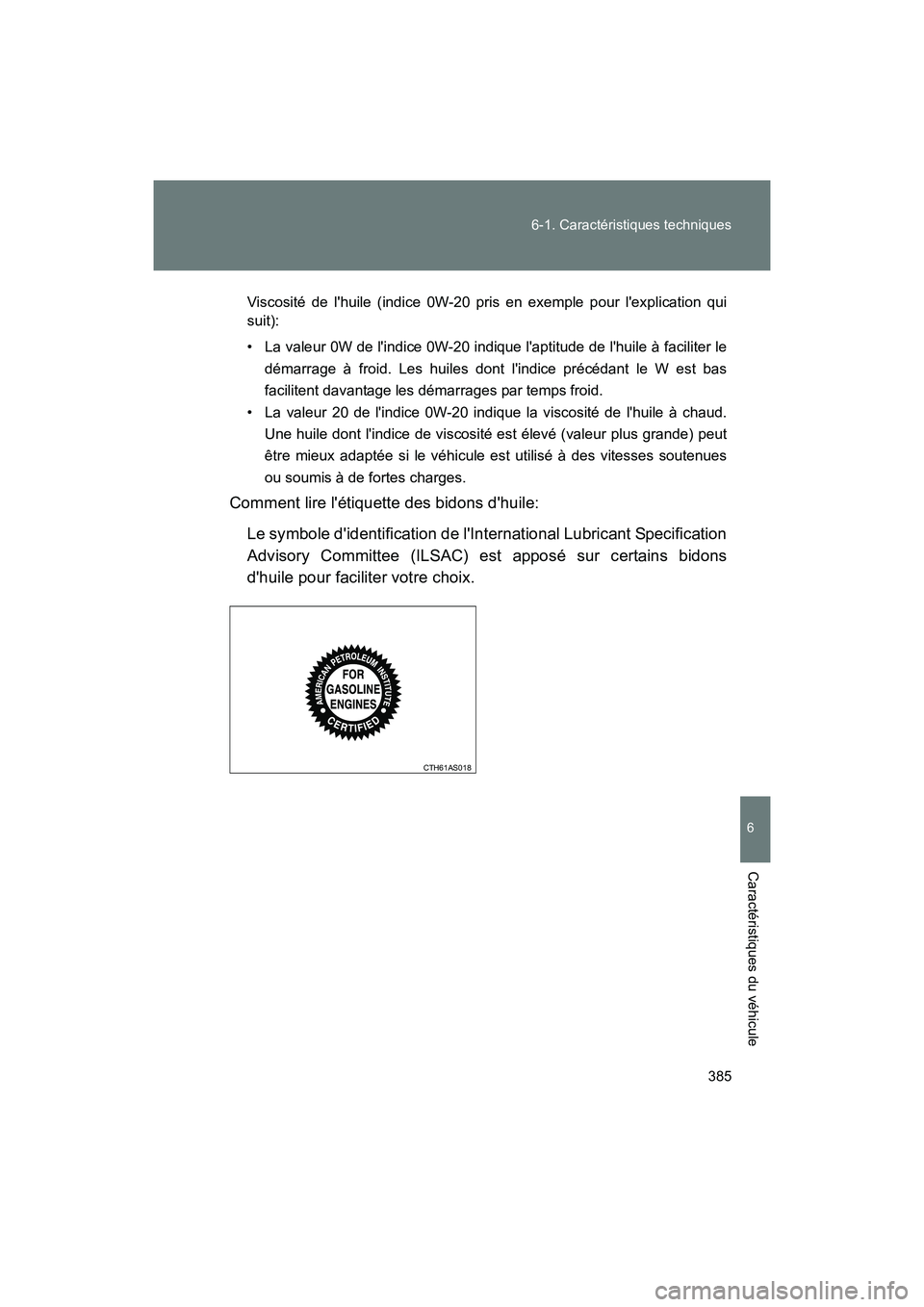

385
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
86_D_(OM18069D)
Viscosité de l'huile (indice 0W-20 pris en exemple pour l'explication qui
suit):
• La valeur 0W de l'indice 0W-20 indique l'aptitude de l'huile à faciliter le
démarrage à froid. Les huiles dont l'indice précédant le W est bas
facilitent davantage les démarrages par temps froid.
• La valeur 20 de l'indice 0W-20 indique la viscosité de l'huile à chaud. Une huile dont l'indice de viscosité est élevé (valeur plus grande) peut
être mieux adaptée si le véhicule est utilisé à des vitesses soutenues
ou soumis à de fortes charges.
Comment lire l'étiquette des bidons d'huile:
Le symbole d'identification de l'International Lubricant Specification
Advisory Committee (ILSAC) est apposé sur certains bidons
d'huile pour faciliter votre choix.
CTH61AS018

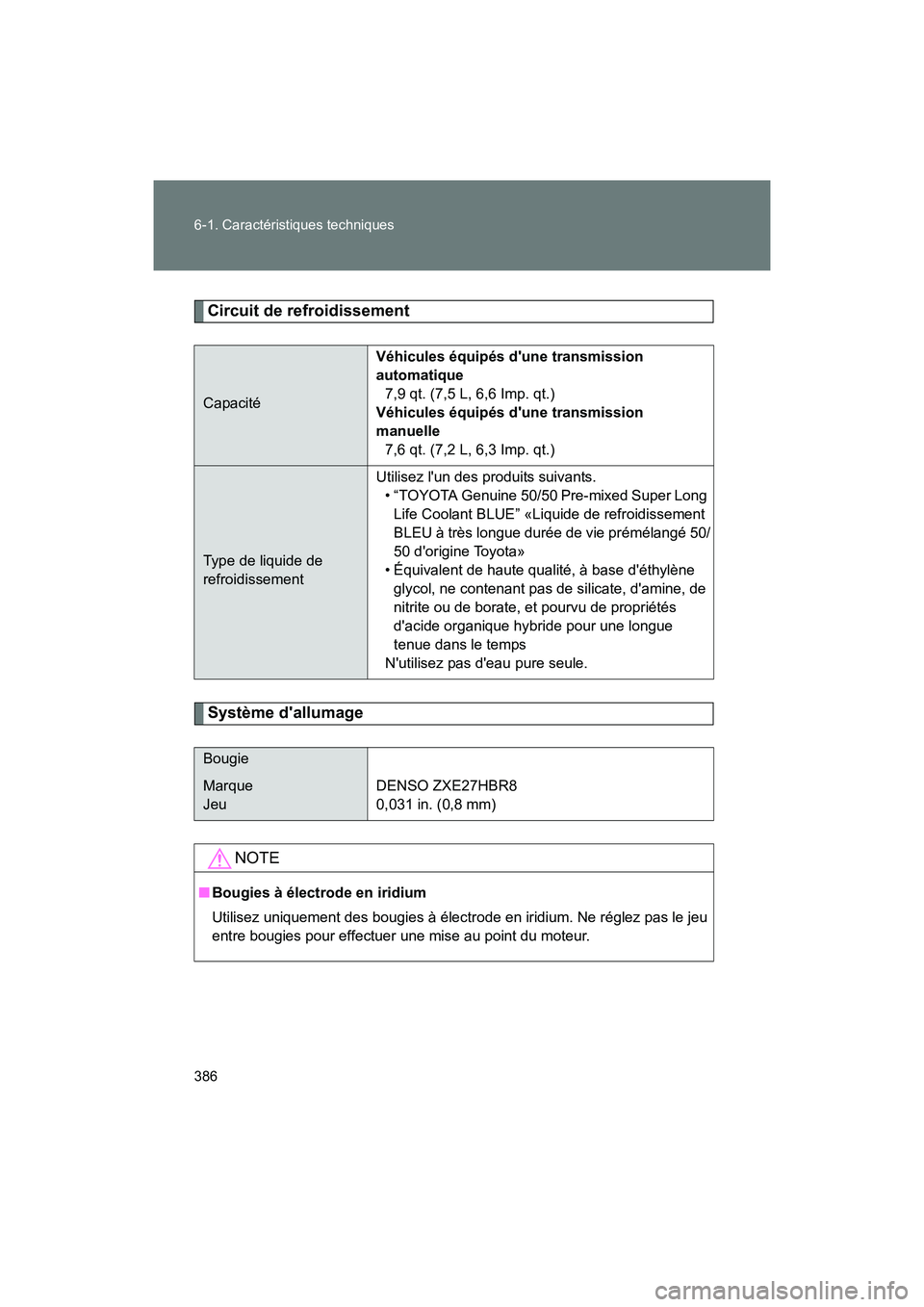

386 6-1. Caractéristiques techniques
86_D_(OM18069D)
Circuit de refroidissement
Système d'allumage
CapacitéVéhicules équipés d'une transmission
automatique
7,9 qt. (7,5 L, 6,6 Imp. qt.)
Véhicules équipés d'une transmission
manuelle 7,6 qt. (7,2 L, 6,3 Imp. qt.)
Type de liquide de
refroidissement Utilisez l'un des produits suivants.
• “TOYOTA Genuine 50/50 Pre-mixed Super Long Life Coolant BLUE” «Liquide de refroidissement
BLEU à très longue durée de vie prémélangé 50/
50 d'origine Toyota»
• Équivalent de haute qualité, à base d'éthylène glycol, ne contenant pas de silicate, d'amine, de
nitrite ou de borate, et pourvu de propriétés
d'acide organique hybride pour une longue
tenue dans le temps
N'utilisez pas d'eau pure seule.
Bougie
Marque
Jeu DENSO ZXE27HBR8
0,031 in. (0,8 mm)
NOTE
■
Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas le jeu
entre bougies pour effectuer une mise au point du moteur.

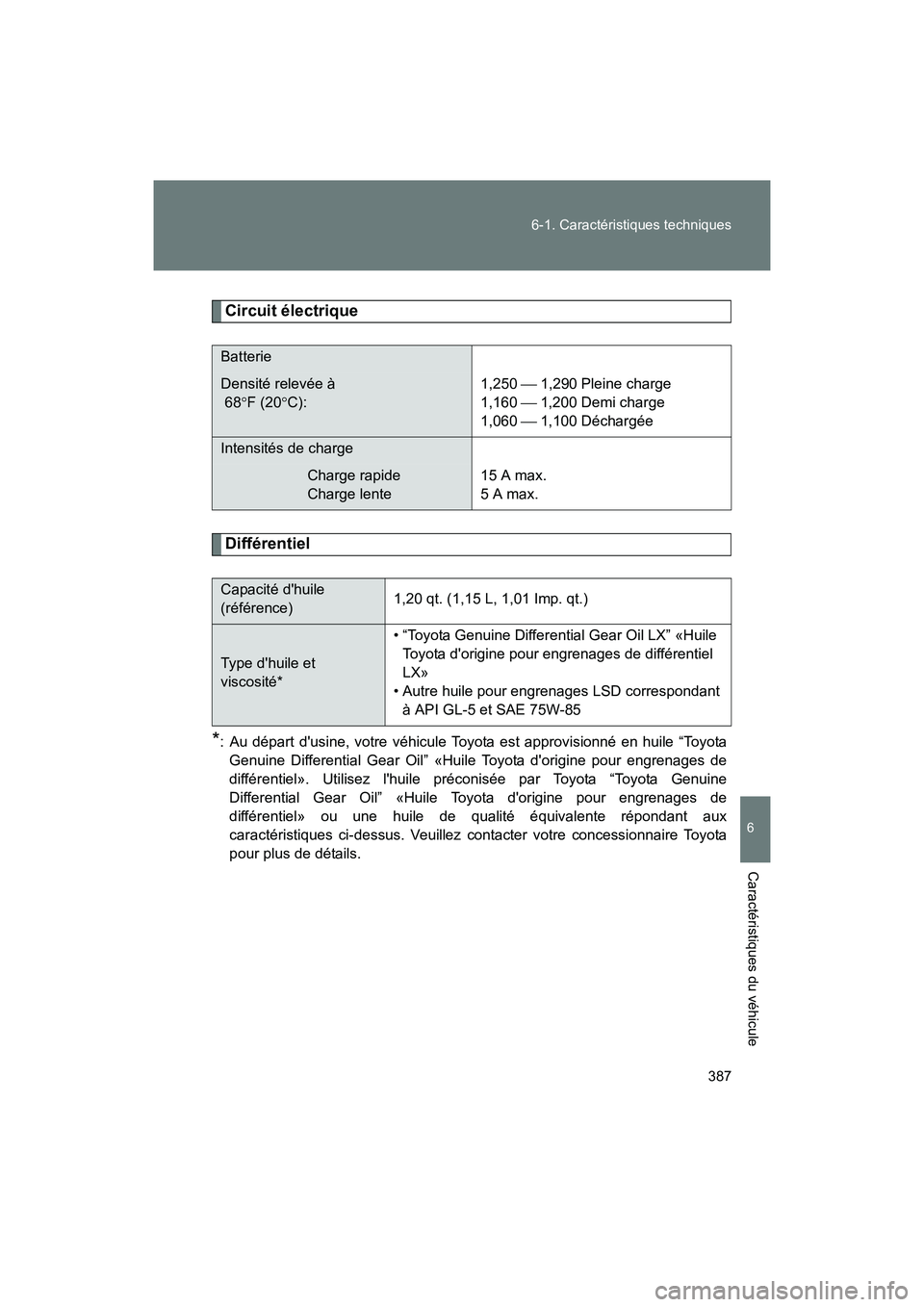

387
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
86_D_(OM18069D)
Circuit électrique
Différentiel
*: Au départ d'usine, votre véhicule Toyota est approvisionné en huile “Toyota
Genuine Differential Gear Oil” «Huile Toyota d'origine pour engrenages de
différentiel». Utilisez l'huile préconisée par Toyota “Toyota Genuine
Differential Gear Oil” «Huile Toyota d'origine pour engrenages de
différentiel» ou une huile de qualité équivalente répondant aux
caractéristiques ci-dessus. Veuillez contacter votre concessionnaire Toyota
pour plus de détails.
Batterie
Densité relevée à
68° F (20 °C): 1,250  1,290 Pleine charge
1,160  1,200 Demi charge
1,060  1,100 Déchargée
Intensités de charge
Charge rapide
Charge lente15 A max.
5 A max.
Capacité d'huile
(référence)
1,20 qt. (1,15 L, 1,01 Imp. qt.)
Type d'huile et
viscosité*• “Toyota Genuine Differential Gear Oil LX” «Huile
Toyota d'origine pour engrenages de différentiel
LX»
• Autre huile pour engrenages LSD correspondant à API GL-5 et SAE 75W-85

388 6-1. Caractéristiques techniques
86_D_(OM18069D)
Transmission automatique
*: La capacidé de liquide indiquée est la quantité de référence. Si unremplacement est nécessaire, contactez votre concessionnaire Toyota.
NOTE
■Huile de différentiel pour engrenages
L'utilisation d'une huile pour engrenages de différentiel autre que l'huile
“Toyota Genuine Differential Gear O il LX” «Huile Toyota d'origine pour
engrenages de différentiel LX» peut entraîner la survenue de bruits
métalliques et de vibrations au ralenti et une consommation accrue de
carburant.
N'utilisez jamais des marques différentes ensemble.
Capacité de
liquide* 7,9 qt. (7,5 L, 6,6 Imp. qt.)
Type de
liquide“TOYOTA Genuine ATF WS” «Liquide ATF Toyota d'origine
WS»
NOTE
L'utilisation de tout autre liquide de transmission automatique que la référence
“TOYOTA Genuine ATF WS” «Liquide ATF
Toyota d'origine WS» risque de
causer une dégradation de la qualité des passages de rapports, puis un
blocage de votre transmission (accompagné de vibrations) et pour terminer,
des dommages importants à la transmission automatique de votre véhicule.

389
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
86_D_(OM18069D)
Transmission manuelle
*: La qualité de l'huile recommandée est API GL-3. Toutefois, API GL-4 peut
également être utilisée.
Embrayage
Capacité d'huile pour
engrenages (Référence) 2,3 qt. (2,2 L, 1,9 Imp. qt.)
Type et viscosité d'huile pour
engrenagesUtilisez l'un des produits suivants:
• “TOYOTA Genuine MG Gear Oil special II” «Huile MG spéciale II pour engrenage
différentiel TOYOTA d'origine»
• Autre huile pour engrenages respectant les spécifications API GL-3
* et SAE
75W-90
NOTE
■ Huile de transmission manuelle
L’utilisation d’une huile pour engrenages de différentiel pour la boîte de
vitesses manuelle autre que l’huile “TOYOTA Genuine MG Gear Oil special
II” «Huile MG spéciale II pour engrenage différentiel TOYOTA d'origine»
peut entraîner la survenue d’un bruit métallique au ralenti et d’une
consommation accrue de carburant.
N’utilisez jamais de marques différentes en même temps.
Jeu de la pédale 0,2  0,6 in. (5  15 mm)
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3

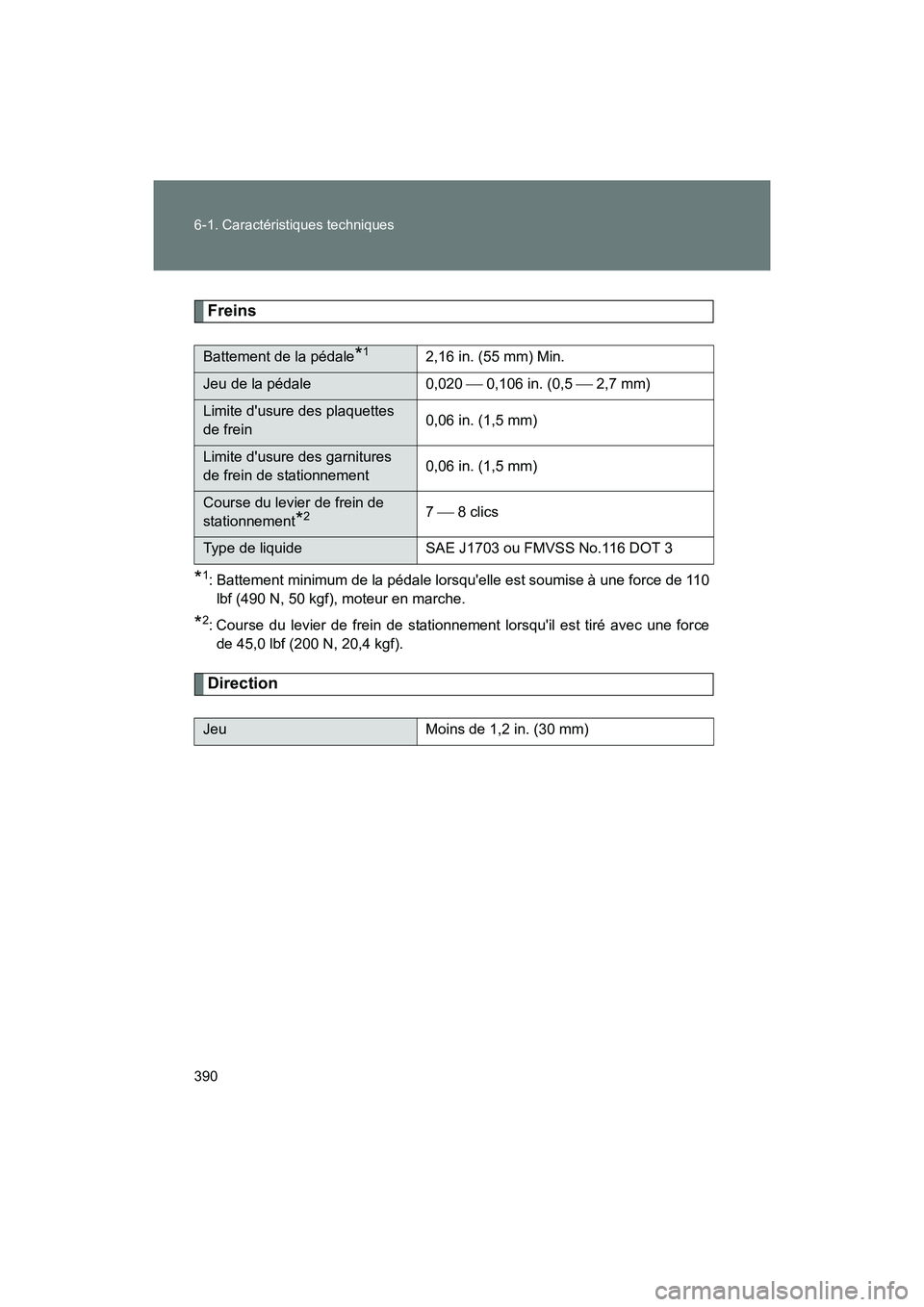

390 6-1. Caractéristiques techniques
86_D_(OM18069D)
Freins
*1: Battement minimum de la pédale lorsqu'elle est soumise à une force de 110lbf (490 N, 50 kgf), moteur en marche.
*2: Course du levier de frein de stationnement lorsqu'il est tiré avec une forcede 45,0 lbf (200 N, 20,4 kgf).
Direction
Battement de la pédale*12,16 in. (55 mm) Min.
Jeu de la pédale 0,020  0,106 in. (0,5  2,7 mm)
Limite d'usure des plaquettes
de frein 0,06 in. (1,5 mm)
Limite d'usure des garnitures
de frein de stationnement0,06 in. (1,5 mm)
Course du levier de frein de
stationnement
*27  8 clics
Type de liquide
SAE J1703 ou FMVSS No.116 DOT 3
Jeu Moins de 1,2 in. (30 mm)
