167
2-2. Combiné d'instruments
2
Au volant
86_D_(OM18069D)

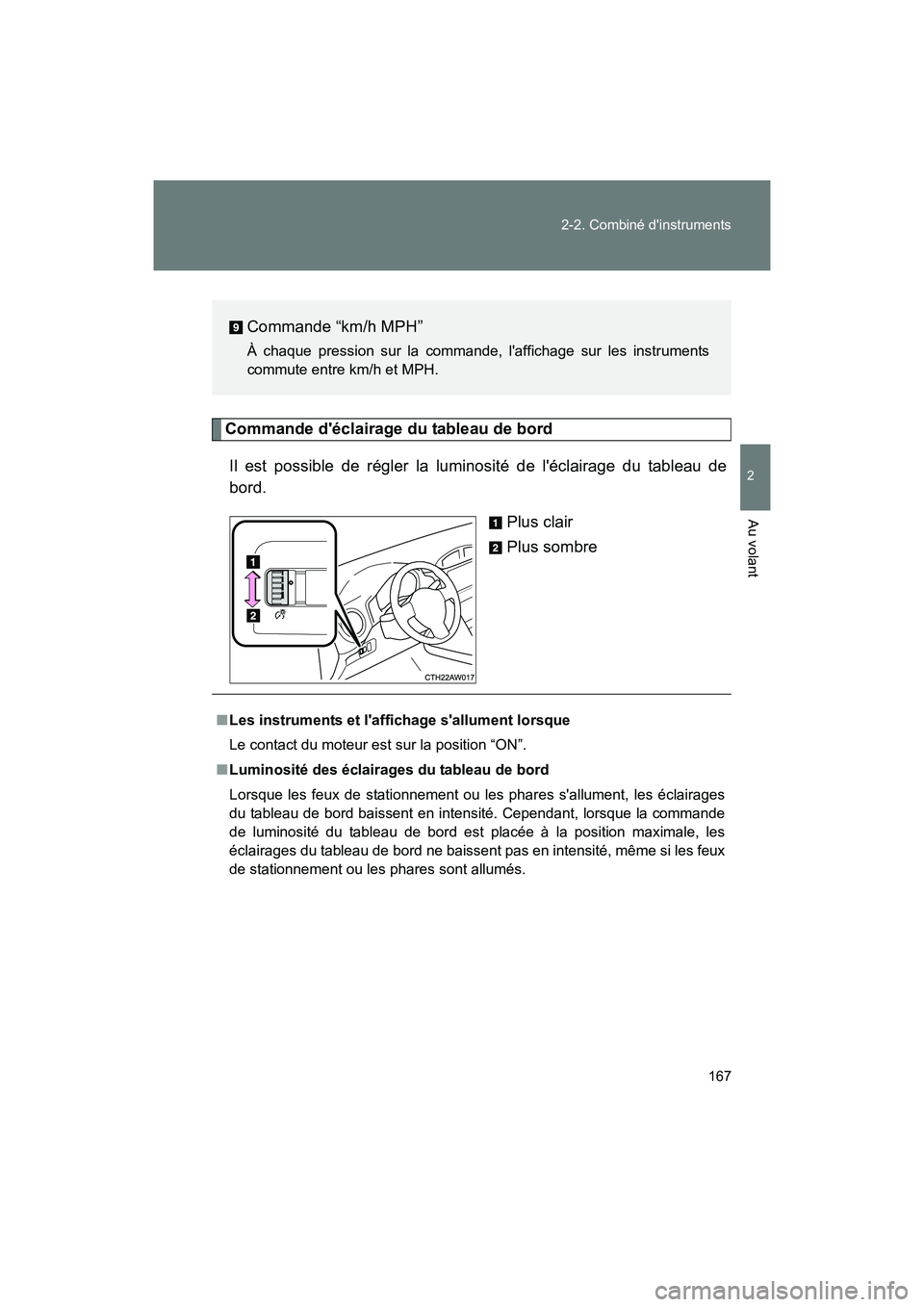

Commande d'éclairage du tableau de bord
Il est possible de régler la luminosité de l'éclairage du tableau de
bord. Plus clair
Plus sombre
Commande “km/h MPH”
À chaque pression sur la commande, l'affichage sur les instruments
commute entre km/h et MPH.
■Les instruments et l'affichage s'allument lorsque
Le contact du moteur est sur la position “ON”.
■ Luminosité des éclairages du tableau de bord
Lorsque les feux de stationnement ou les phares s'allument, les éclairages
du tableau de bord baissent en intensité. Cependant, lorsque la commande
de luminosité du tableau de bord est placée à la position maximale, les
éclairages du tableau de bord ne baissent pas en intensité, même si les feux
de stationnement ou les phares sont allumés.

168 2-2. Combiné d'instruments
86_D_(OM18069D)

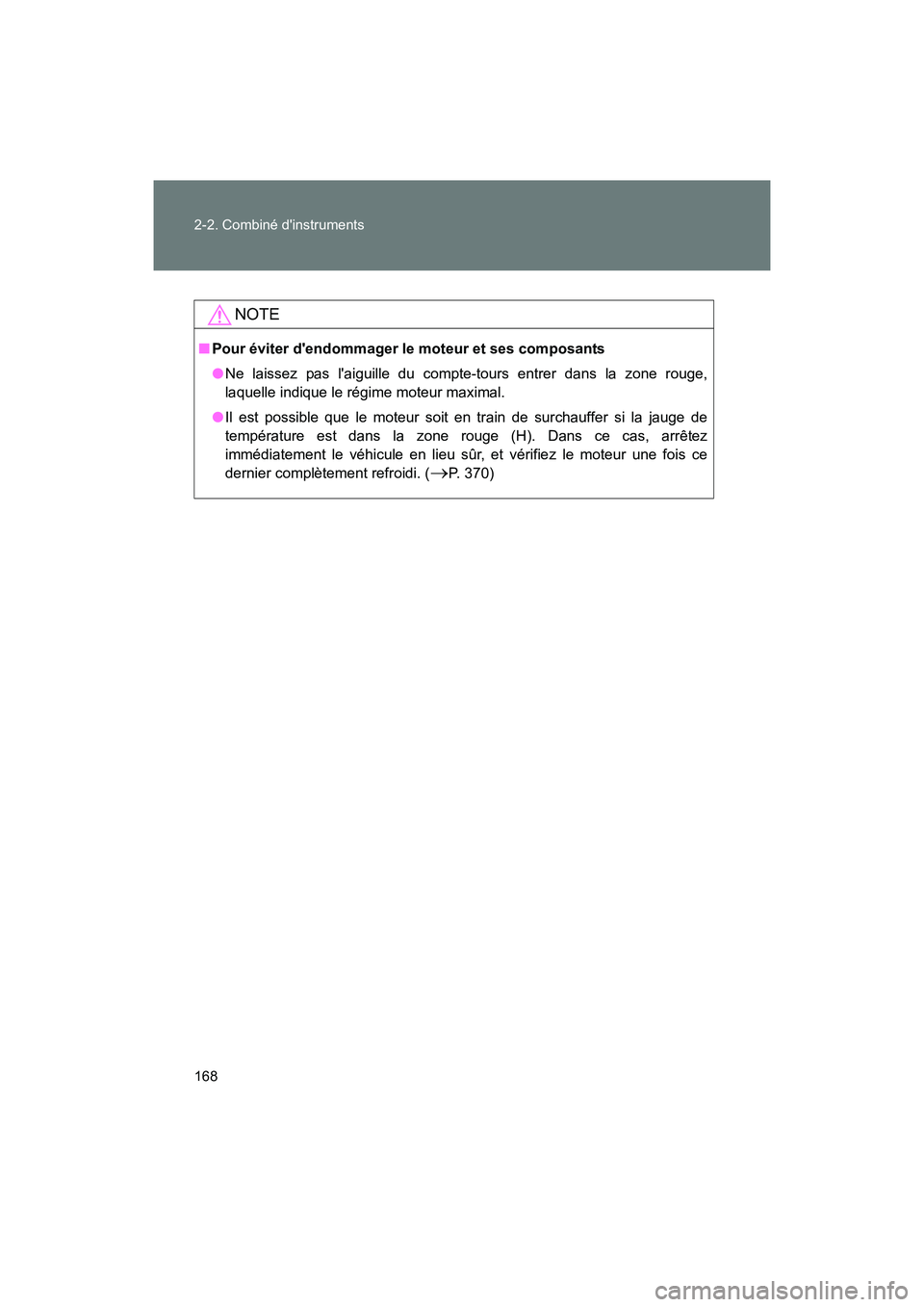

NOTE
■Pour éviter d'endommager le moteur et ses composants
●Ne laissez pas l'aiguille du compte-tours entrer dans la zone rouge,
laquelle indique le régime moteur maximal.
● Il est possible que le moteur soit en train de surchauffer si la jauge de
température est dans la zone rouge (H). Dans ce cas, arrêtez
immédiatement le véhicule en lieu sûr, et vérifiez le moteur une fois ce
dernier complètement refroidi. (
→P. 370)

169
2-2. Combiné d'instruments
2
Au volant
86_D_(OM18069D)

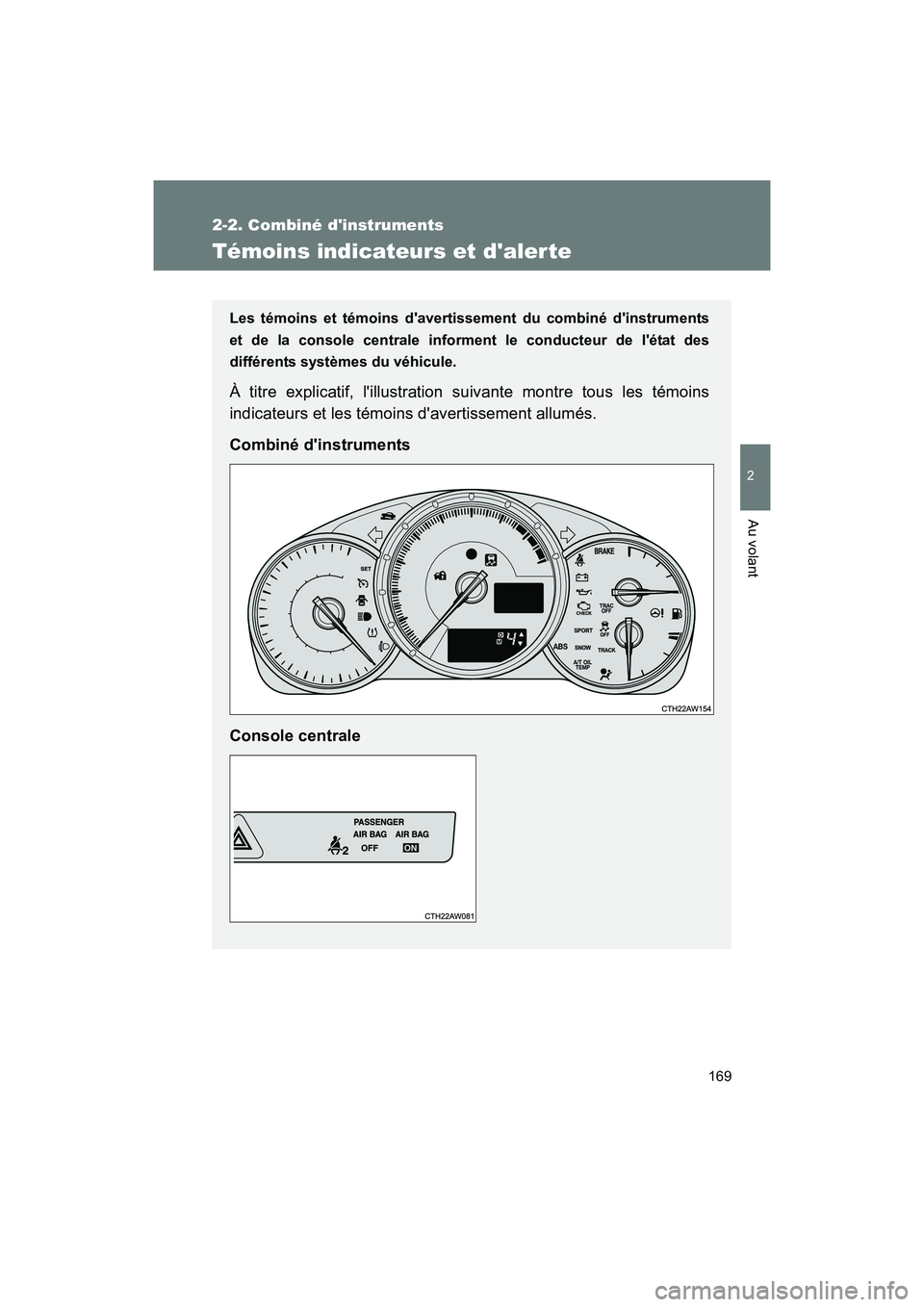

Témoins indicateurs et d'aler te
Les témoins et témoins d'avertissement du combiné d'instruments
et de la console centrale informen t le conducteur de l'état des
différents systèmes du véhicule.
À titre explicatif, l'illustration suivante montre tous les témoins
indicateurs et les témoins d'avertissement allumés.
Combiné d'instruments
Console centrale

170 2-2. Combiné d'instruments
86_D_(OM18069D)

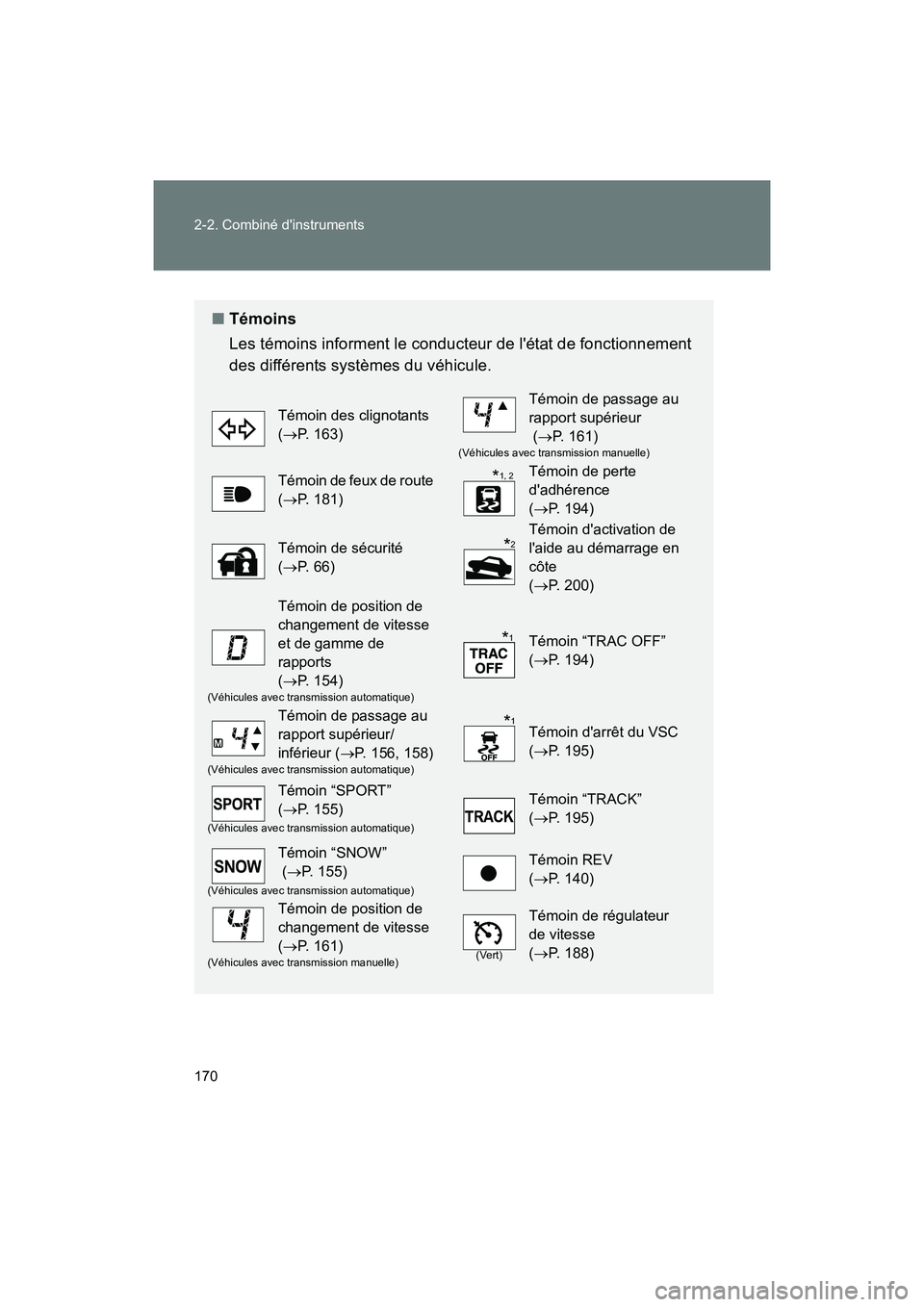

■Témoins
Les témoins informent le conducteur de l'état de fonctionnement
des différents systèmes du véhicule.
Témoin des clignotants
(→ P. 163)
Témoin de passage au
rapport supérieur
(→ P. 161)
(Véhicules avec transmission manuelle)
Témoin de feux de route
(→ P. 181)Témoin de perte
d'adhérence
(→ P. 194)
Témoin de sécurité
(→ P. 6 6 )
Témoin d'activation de
l'aide au démarrage en
côte
(→ P. 200)
Témoin de position de
changement de vitesse
et de gamme de
rapports
(→ P. 154)
Témoin “TRAC OFF”
(→ P. 194)
(Véhicules avec transmission automatique)
Témoin de passage au
rapport supérieur/
inférieur ( →P. 156, 158)
Témoin d'arrêt du VSC
(→ P. 195)
(Véhicules avec transmission automatique)
Témoin “SPORT”
(→ P. 155)Témoin “TRACK”
(→ P. 195)
(Véhicules avec transmission automatique)
Témoin “SNOW”
(→ P. 155)Témoin REV
(→ P. 140)
(Véhicules avec transmission automatique)
Témoin de position de
changement de vitesse
(→ P. 161)
(Vert)
Témoin de régulateur
de vitesse
(→ P. 188)
(Véhicules avec transmission manuelle)
*1, 2
*2
*1
*1

171
2-2. Combiné d'instruments
2
Au volant
86_D_(OM18069D)
*1: Ces témoins s'allument lorsque le contact du moteur est placé sur
la position “ON” pour indiquer qu'un contrôle des systèmes est en
cours. Ils s’éteignent après le démarrage du moteur, ou après
quelques secondes. Il peut y avoir un dysfonctionnement dans le
système si un témoin ne s'allume pas, ou si plusieurs témoins ne
s'éteignent pas. Faites contrôler le véhicule par votre
concessionnaire Toyota.
*2: Le témoin clignote pour indiquer que le système est actif.
■ Témoins d'avertissement
Les témoins d'avertissement informent le conducteur des
dysfonctionnements présents dans les systèmes du véhicule.
(→ P. 340)
Témoin “SET”
(→ P. 188)
Témoin d'activation/de
désactivation des coussins
gonflables ( →P. 112)
(États-
Unis)(Canada)(États-Unis)(Canada)
(États-
Unis)(Canada)(Jaune)(pour le
conducteur)(pour le
passager
avant)
(Sur
modèles
équipés)
*1*1*1*1*1*1*1
*1*1*1*1*2*1
*1*1*1

172 2-2. Combiné d'instruments
86_D_(OM18069D)

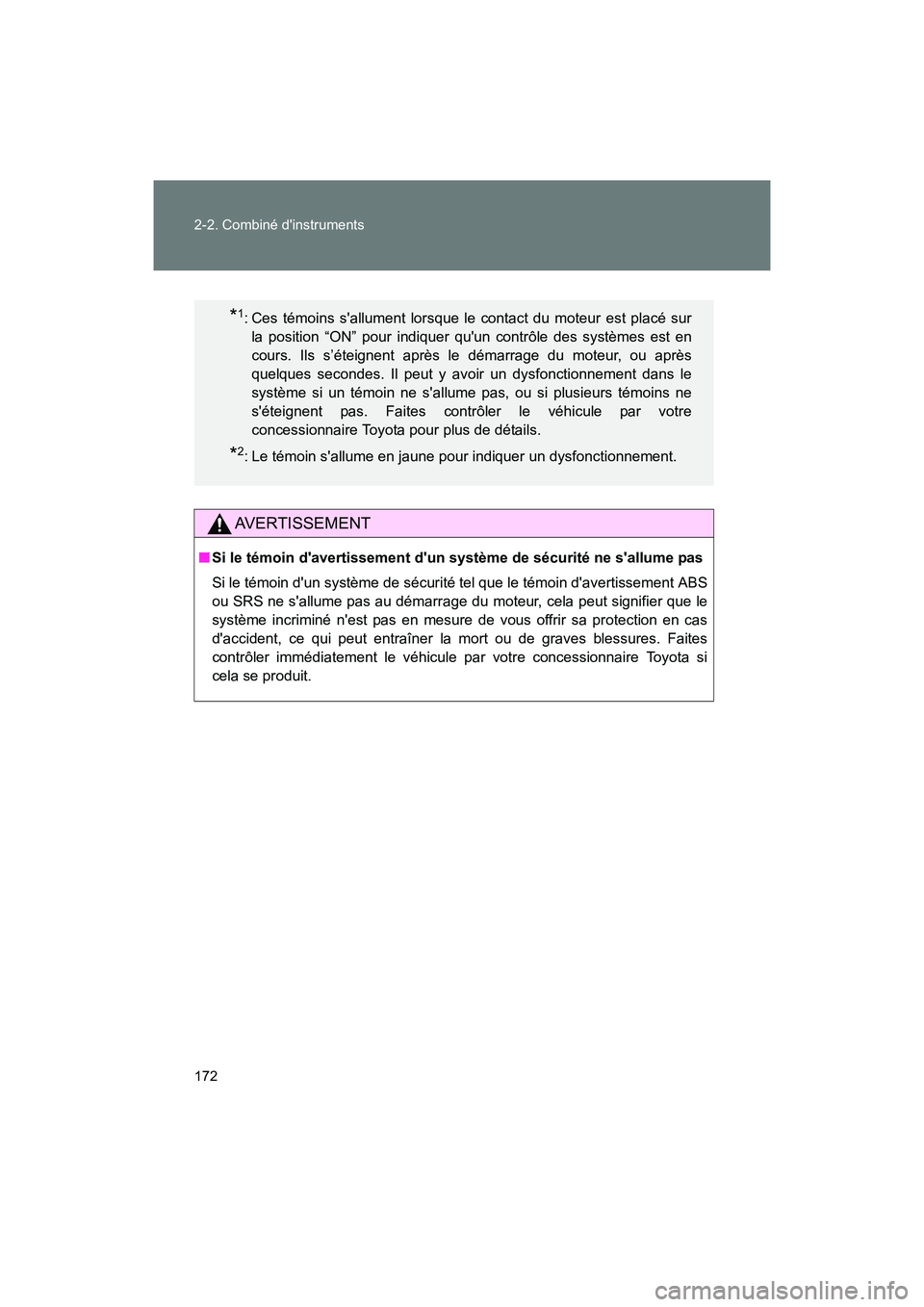

AVERTISSEMENT
■Si le témoin d'avertissement d'un système de sécurité ne s'allume pas
Si le témoin d'un système de sécurité tel que le témoin d'avertissement ABS
ou SRS ne s'allume pas au démarrage du moteur, cela peut signifier que le
système incriminé n'est pas en mesure de vous offrir sa protection en cas
d'accident, ce qui peut entraîner la mort ou de graves blessures. Faites
contrôler immédiatement le véhicule par votre concessionnaire Toyota si
cela se produit.
*1: Ces témoins s'allument lorsque le contact du moteur est placé sur
la position “ON” pour indiquer qu'un contrôle des systèmes est en
cours. Ils s’éteignent après le démarrage du moteur, ou après
quelques secondes. Il peut y avoir un dysfonctionnement dans le
système si un témoin ne s'allume pas, ou si plusieurs témoins ne
s'éteignent pas. Faites contrôler le véhicule par votre
concessionnaire Toyota pour plus de détails.
*2: Le témoin s'allume en jaune pour indiquer un dysfonctionnement.

173
2-2. Combiné d'instruments
2
Au volant
86_D_(OM18069D)

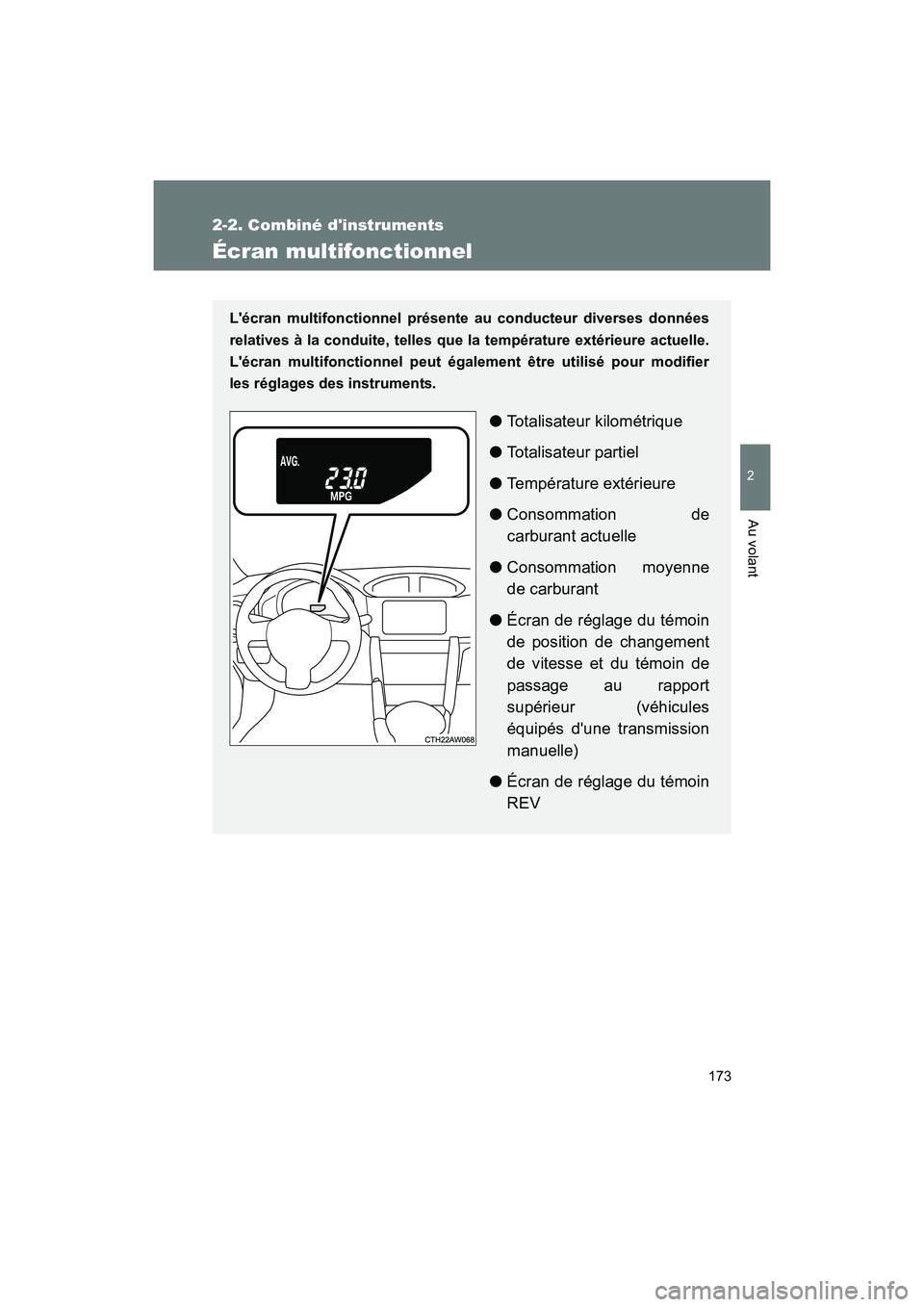

Écran multifonctionnel
L'écran multifonctionnel présente au conducteur diverses données
relatives à la conduite, telles que la température extérieure actuelle.
L'écran multifonctionnel peut ég alement être utilisé pour modifier
les réglages des instruments.
● Totalisateur kilométrique
● Totalisateur partiel
● Température extérieure
● Consommation de
carburant actuelle
● Consommation moyenne
de carburant
● Écran de réglage du témoin
de position de changement
de vitesse et du témoin de
passage au rapport
supérieur (véhicules
équipés d'une transmission
manuelle)
● Écran de réglage du témoin
REV

174 2-2. Combiné d'instruments
86_D_(OM18069D)

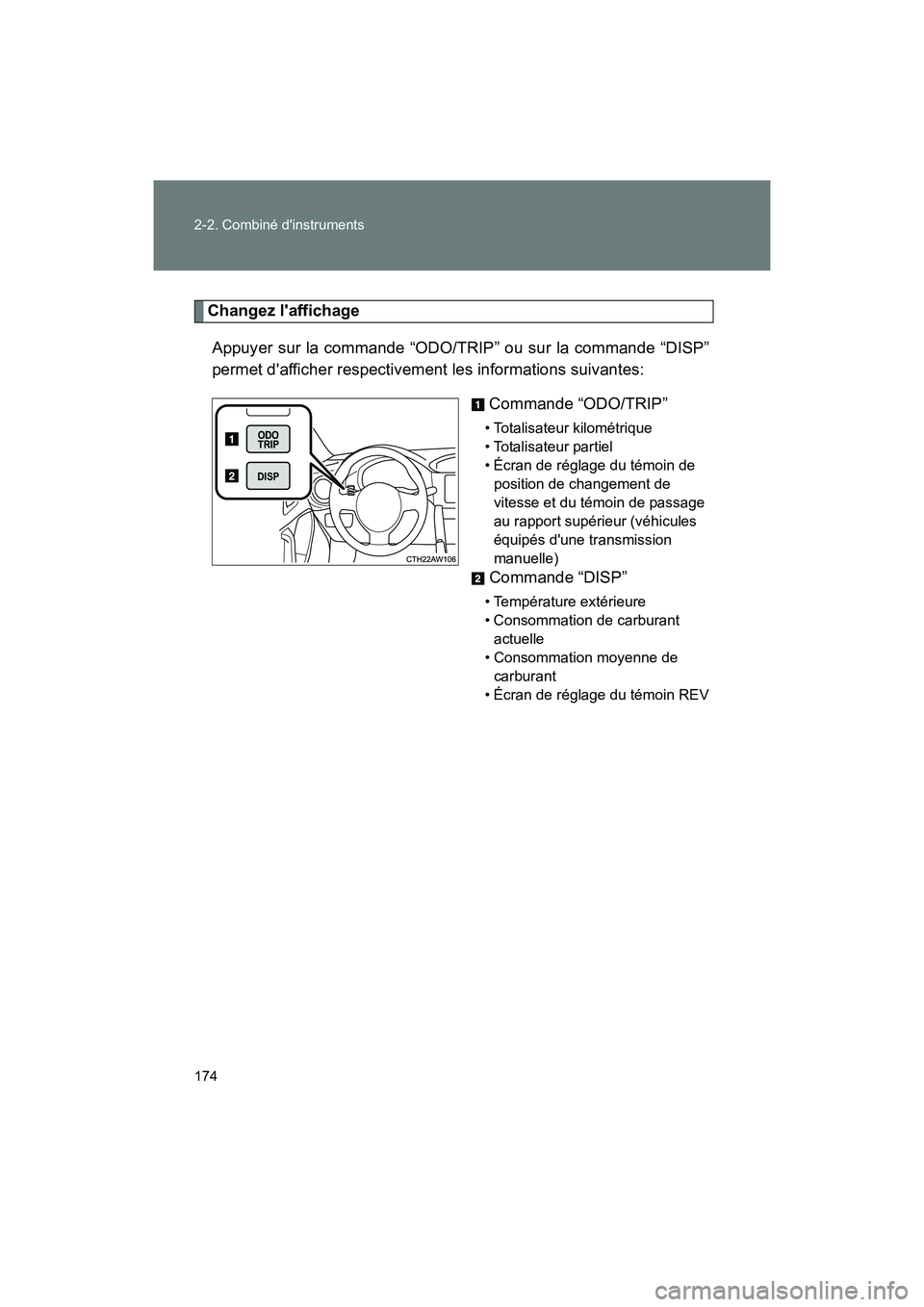

Changez l'affichageAppuyer sur la commande “ODO/TRIP” ou sur la commande “DISP”
permet d'afficher respectivement les informations suivantes: Commande “ODO/TRIP”
• Totalisateur kilométrique
• Totalisateur partiel
• Écran de réglage du témoin de position de changement de
vitesse et du témoin de passage
au rapport supérieur (véhicules
équipés d'une transmission
manuelle)
Commande “DISP”
• Température extérieure
• Consommation de carburant actuelle
• Consommation moyenne de carburant
• Écran de réglage du témoin REV
