2017 Seat Arona Instrukcja Obsługi (in Polish)

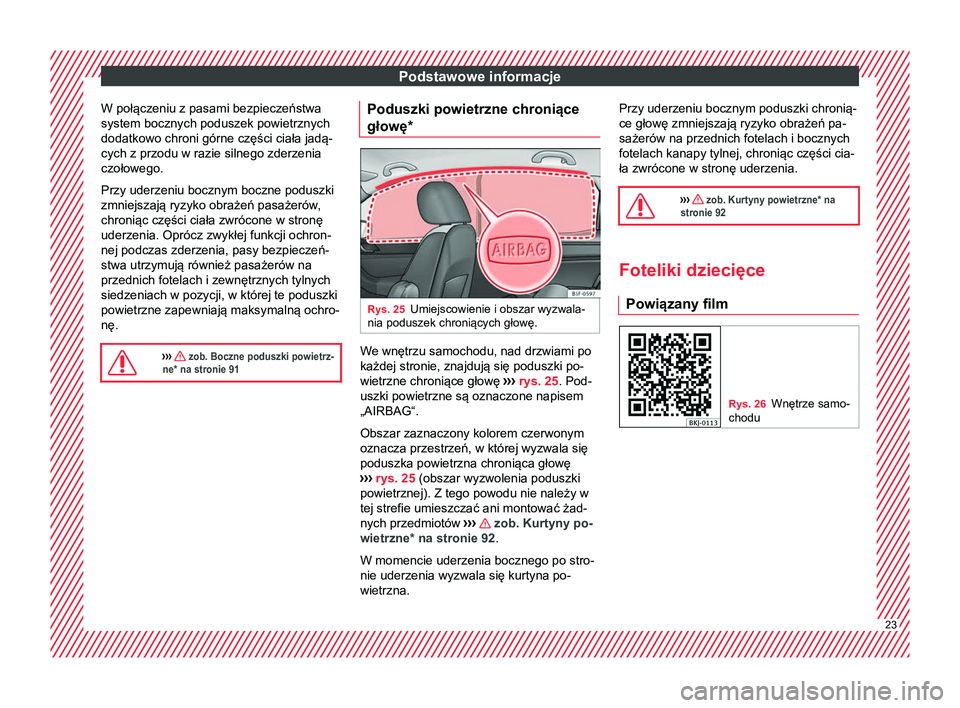

Podstawowe informacje
W połączeniu z pasami bezpieczeństwa
system bocznych poduszek powietrznych
dodatkowo chroni górne części ciała jadą-
cych z przodu w razie silnego zderzenia
czołowego.
Przy uderzeniu bocznym boczne poduszki
zmniejszają ryzyko obrażeń pasażerów, chroniąc części ciała zwrócone w stronę
uderzenia. Oprócz zwykłej funkcji ochron-
nej podczas zderzenia, pasy bezpieczeń-
stwa utrzymują również pasażerów na
przednich fotelach i zewnętrznych tylnych
siedzeniach w pozycji, w której te poduszki
powietrzne zapewniają maksymalną ochro-
nę.
››› zob. Boczne poduszki powietrz-
ne* na stronie 91 Poduszki powietrzne chroniące
głowę*
Rys. 25
Umiejscowienie i obszar wyzwala-
nia poduszek chroniących głowę. We wnętrzu samochodu, nad drzwiami po
każdej stronie, znajdują się poduszki po-
wietrzne chroniące głowę
›››
rys. 25 . Pod-
uszki powietrzne są oznaczone napisem
„AIRBAG“.
Obszar zaznaczony kolorem czerwonym
oznacza przestrzeń, w której wyzwala się
poduszka powietrzna chroniąca głowę
››› rys. 25 (obszar wyzwolenia poduszki
powietrznej). Z tego powodu nie należy w
tej strefie umieszczać ani montować żad-
nych przedmiotów ››› zob. Kurtyny po-
wietrzne* na stronie 92.
W momencie uderzenia bocznego po stro-
nie uderzenia wyzwala się kurtyna po-
wietrzna. Przy uderzeniu bocznym poduszki chronią-
ce głowę zmniejszają ryzyko obrażeń pa-
sażerów na przednich fotelach i bocznych
fotelach kanapy tylnej, chroniąc części cia-
ła zwrócone w stronę uderzenia.

››› zob. Kurtyny powietrzne* na
stronie 92 Foteliki dziecięce
Powiązany film Rys. 26
Wnętrze samo-
chodu 23

Podstawowe informacje

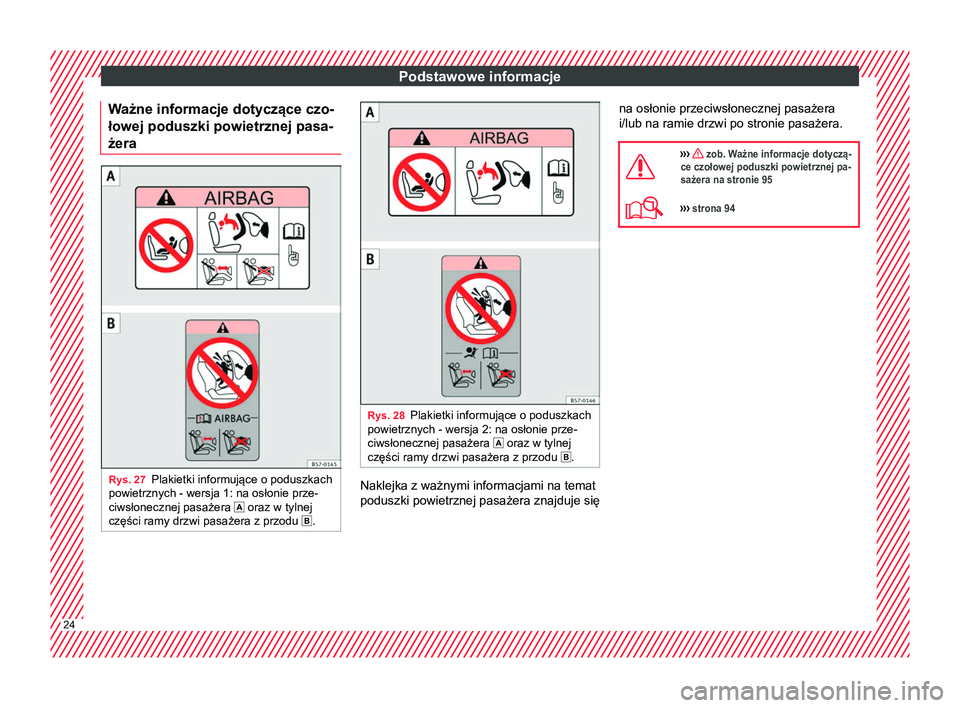

Ważne informacje dotyczące czo-
łowej poduszki powietrznej pasa-
żera Rys. 27
Plakietki informujące o poduszkach
powietrznych - wersja 1: na osłonie prze-
ciwsłonecznej pasażera  oraz w tylnej
części ramy drzwi pasażera z przodu . Rys. 28
Plakietki informujące o poduszkach
powietrznych - wersja 2: na osłonie prze-
ciwsłonecznej pasażera  oraz w tylnej
części ramy drzwi pasażera z przodu . Naklejka z ważnymi informacjami na temat
poduszki powietrznej pasażera znajduje sięna osłonie przeciwsłonecznej pasażera
i/lub na ramie drzwi po stronie pasażera.
››› zob. Ważne informacje dotyczą-
ce czołowej poduszki powietrznej pa-
sażera na stronie 95
››› strona 9424

Podstawowe informacje

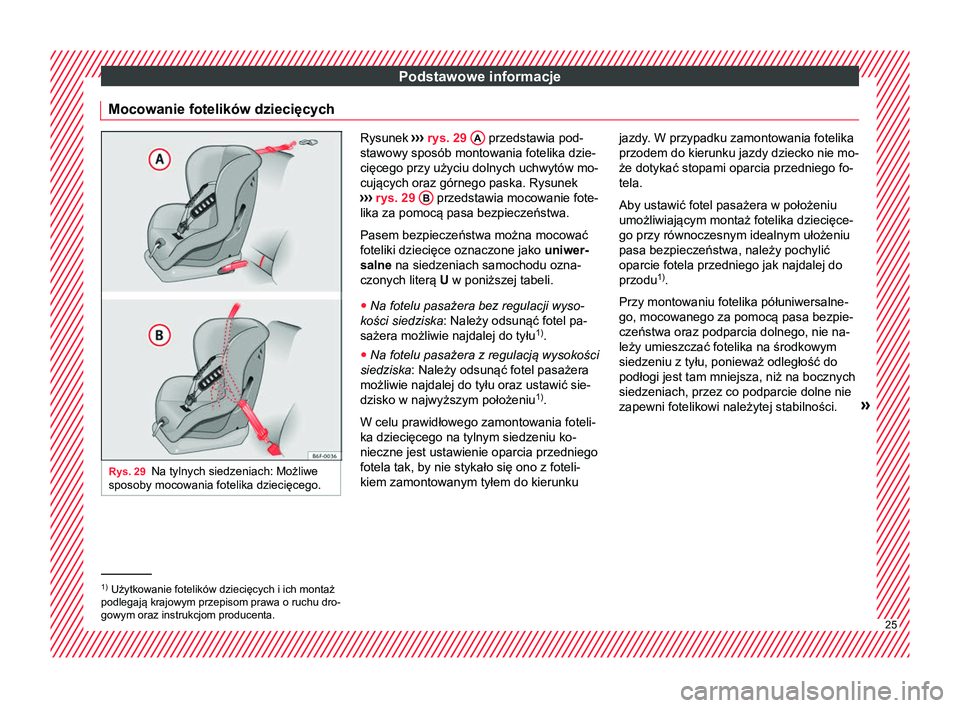

Mocowanie fotelików dziecięcych Rys. 29
Na tylnych siedzeniach: Możliwe
sposoby mocowania fotelika dziecięcego. Rysunek
››› rys. 29 A przedstawia pod-
stawowy sposób montowania fotelika dzie-
cięcego przy użyciu dolnych uchwytów mo-
cujących oraz górnego paska. Rysunek
›››
rys. 29 B przedstawia mocowanie fote-
lika za pomocą pasa bezpieczeństwa.
Pasem bezpieczeństwa można mocować
foteliki dziecięce oznaczone jako uniwer-
salne na siedzeniach samochodu ozna-
czonych literą U w poniższej tabeli.
● Na fotelu pasażera bez regulacji wyso-
kości siedziska : Należy odsunąć fotel pa-
sażera możliwie najdalej do tyłu 1)
.
● Na fotelu pasażera z regulacją wysokości
siedziska : Należy odsunąć fotel pasażera
możliwie najdalej do tyłu oraz ustawić sie-
dzisko w najwyższym położeniu 1)
.
W celu prawidłowego zamontowania foteli-
ka dziecięcego na tylnym siedzeniu ko-
nieczne jest ustawienie oparcia przedniego
fotela tak, by nie stykało się ono z foteli-
kiem zamontowanym tyłem do kierunku jazdy. W przypadku zamontowania fotelika
przodem do kierunku jazdy dziecko nie mo-
że dotykać stopami oparcia przedniego fo-
tela.
Aby ustawić fotel pasażera w położeniu
umożliwiającym montaż fotelika dziecięce-
go przy równoczesnym idealnym ułożeniu
pasa bezpieczeństwa, należy pochylić
oparcie fotela przedniego jak najdalej do
przodu
1)
.
Przy montowaniu fotelika półuniwersalne-
go, mocowanego za pomocą pasa bezpie-
czeństwa oraz podparcia dolnego, nie na-
leży umieszczać fotelika na środkowym
siedzeniu z tyłu, ponieważ odległość do
podłogi jest tam mniejsza, niż na bocznych
siedzeniach, przez co podparcie dolne nie
zapewni fotelikowi należytej stabilności. »1)
Użytkowanie fotelików dziecięcych i ich montaż
podlegają krajowym przepisom prawa o ruchu dro-
gowym oraz instrukcjom producenta. 25

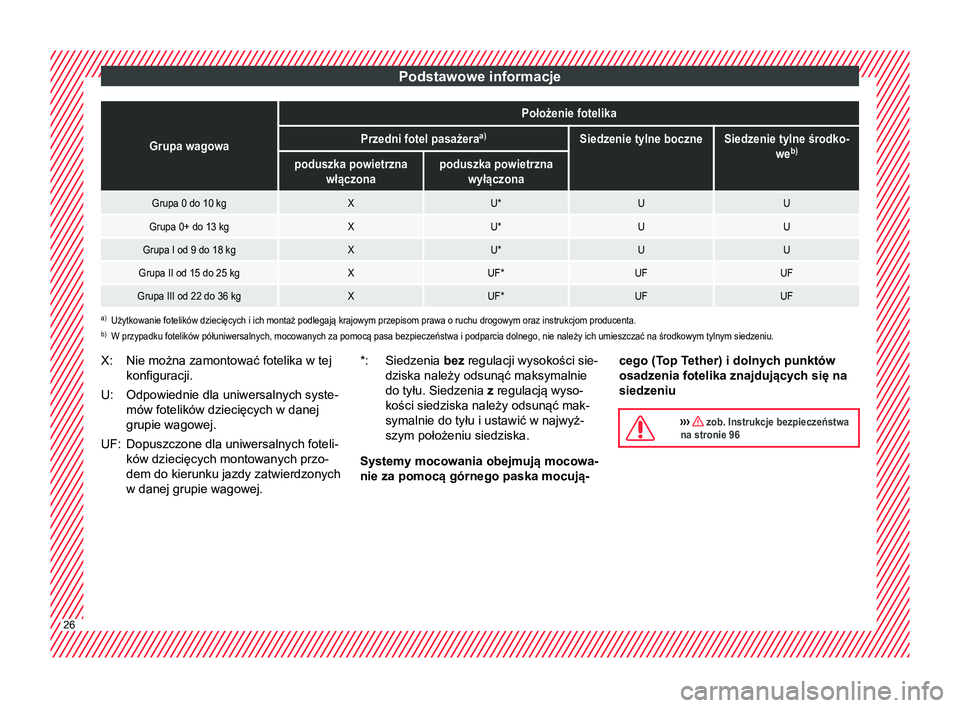

Podstawowe informacjeGrupa wagowa
Położenie fotelika
Przedni fotel pasażera
a)Siedzenie tylne boczneSiedzenie tylne środko-
web)
poduszka powietrzna
włączonapoduszka powietrznawyłączona
Grupa 0 do 10 kgXU*UU
Grupa 0+ do 13 kgXU*UU
Grupa I od 9 do 18 kgXU*UU
Grupa II od 15 do 25 kgXUF*UFUF
Grupa III od 22 do 36 kgXUF*UFUF
a)Użytkowanie fotelików dziecięcych i ich montaż podlegają krajowym przepisom prawa o ruchu drogowym oraz instrukcjom producenta.
b) W przypadku fotelików półuniwersalnych, mocowanych za pomocą pasa bezpieczeństwa i podparcia dolnego, nie należy ich umieszczać na środkowym tylnym siedzeniu.
Nie można zamontować fotelika w tej
konfiguracji.
Odpowiednie dla uniwersalnych syste-
mów fotelików dziecięcych w danej
grupie wagowej.
Dopuszczone dla uniwersalnych foteli-
ków dziecięcych montowanych przo-
dem do kierunku jazdy zatwierdzonych
w danej grupie wagowej.
X:
U:
UF:
Siedzenia
bez regulacji wysokości sie-
dziska należy odsunąć maksymalnie
do tyłu. Siedzenia z regulacją wyso-
kości siedziska należy odsunąć mak-
symalnie do tyłu i ustawić w najwyż-
szym położeniu siedziska.
Systemy mocowania obejmują mocowa-
nie za pomocą górnego paska mocują- *: cego (Top T ether) i dolnych punktów
osadzenia fotelika znajdujących się na
siedzeniu

››› zob. Instrukcje bezpieczeństwa
na stronie 96 26

Podstawowe informacje
Mocowanie fotelika dziecięcego z systemem ISOFIX/iSize i systemem Top Tether*Rys. 30
Uchwyty mocujące ISOFIX/iSize. Rys. 31
Umiejscowienie uchwytów Top Te-
ther za tylnym siedzeniem. Foteliki w systemach „ISOFIX“ i Top Te-
ther* można szybko, łatwo i bezpiecznie
zamocować na bocznych siedzeniach tyl-
nej kanapy
.
Na każdym tylnym siedzeniu znajdują się
dwa zaczepy mocujące
„ISOFIX“. W nie-
których samochodach zaczepy te są przy-
twierdzone do ramy siedzenia, w innych są przymocowane do podłogi z tyłu. Uchwyty
mocujące „ISOFIX“ znajdują się pomiędzy
oparciem tylnego siedzenia a siedziskiem
›
›› rys. 30 . Uchwyty Top Tether* są umiejs-
cowione za zagłówkami tylnego siedzenia
(za oparciem siedzenia lub w bagażniku)
››› rys. 31 . W celu zapoznania się z kompatybilnością
systemów „ISOFIX” w samochodzie należy
posłużyć się poniższą tabelą.
Dozwolona waga ciała wraz z informacjami
na temat rozmiarów od
A do F jest podana
na tabliczce umieszczonej na foteliku wraz
z atestem "uniwersalnym
" lub "półuni-
wersalnym".
Grupa wagowaKategoria rozmiaruWyposażenie elektryczne
Miejsce Isofix w pojeździe
Przedni fotel pasażera
Siedzenie tylne boczneSiedzenie tylneśrodkowepoduszka po-
wietrzna włączonapoduszka po-
wietrzna wyłączo- na
Nosidełko dla niemowlątFISO/L1XXXX
GISO/L2XXXX» 27

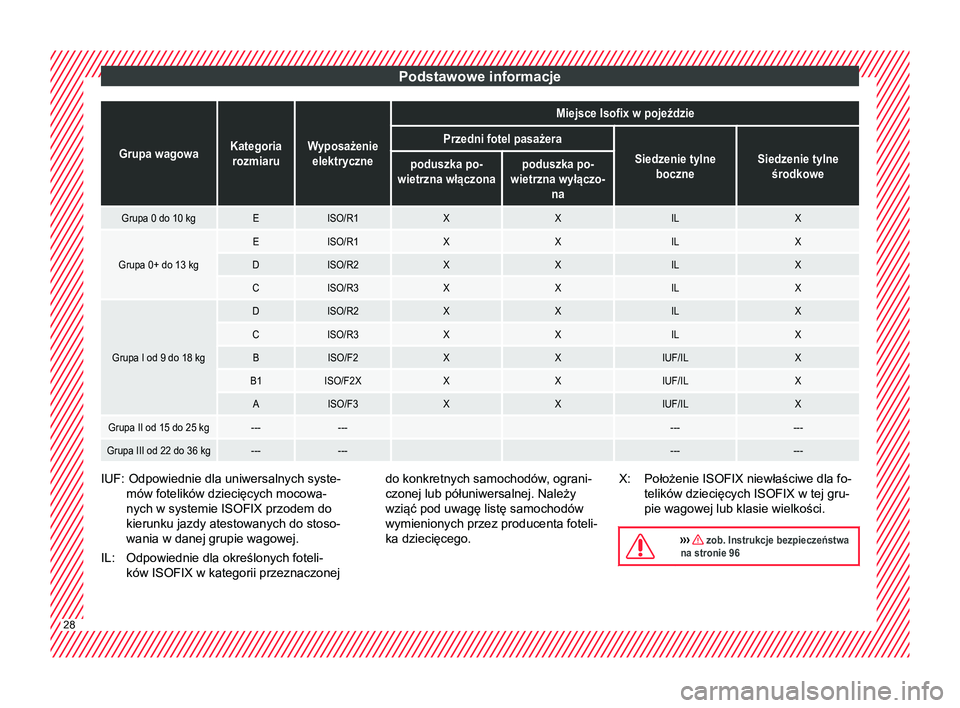

Podstawowe informacjeGrupa wagowaKategoria
rozmiaruWyposażenie elektryczne
Miejsce Isofix w pojeździe
Przedni fotel pasażera
Siedzenie tylne boczneSiedzenie tylneśrodkowepoduszka po-
wietrzna włączonapoduszka po-
wietrzna wyłączo- na
Grupa 0 do 10 kgEISO/R1XXILX
Grupa 0+ do 13 kg
EISO/R1XXILX
DISO/R2XXILX
CISO/R3XXILX
Grupa I od 9 do 18 kg
DISO/R2XXILX
CISO/R3XXILX
BISO/F2XXIUF/ILX
B1ISO/F2XXXIUF/ILX
AISO/F3XXIUF/ILX
Grupa II od 15 do 25 kg------ ------
Grupa III od 22 do 36 kg------ ------ Odpowiednie dla uniwersalnych syste-
mów fotelików dziecięcych mocowa-
nych w systemie ISOFIX przodem do
kierunku jazdy atestowanych do stoso-
wania w danej grupie wagowej.
Odpowiednie dla określonych foteli-
ków ISOFIX w kategorii przeznaczonej
IUF:
IL:
do konkretnych samochodów, ograni-
czonej lub półuniwersalnej. Należy
wziąć pod uwagę listę samochodów
wymienionych przez producenta foteli-
ka dziecięcego.
Położenie ISOFIX niewłaściwe dla fo-
telików dziecięcych ISOFIX w tej gru-
pie wagowej lub klasie wielkości.

››› zob. Instrukcje bezpieczeństwa
na stronie 96 X:
28

Podstawowe informacje

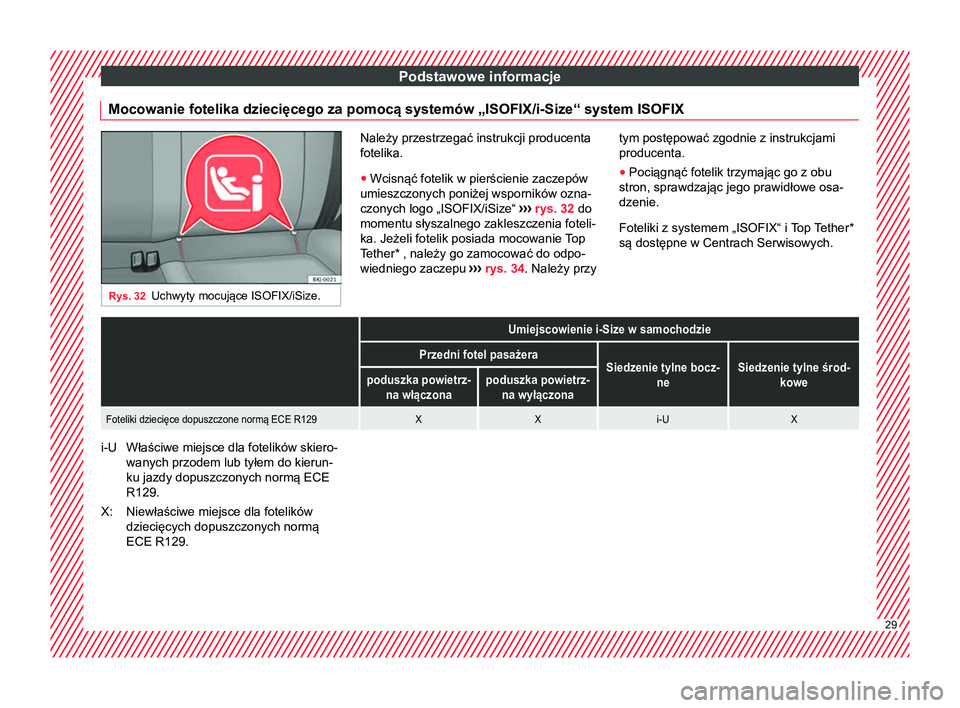

Mocowanie fotelika dziecięcego za pomocą systemów „ISOFIX/i-Size“ system ISOFIX Rys. 32
Uchwyty mocujące ISOFIX/iSize. Należy przestrzegać instrukcji producenta
fotelika.
● Wcisnąć fotelik w pierścienie zaczepów
umieszczonych poniżej wsporników ozna-
czonych logo „ISOFIX/iSize“ ›
›› rys. 32 do
momentu słyszalnego zakleszczenia foteli-
ka. Jeżeli fotelik posiada mocowanie Top
Tether* , należy go zamocować do odpo-
wiedniego zaczepu ››› rys. 34. Należy przy tym postępować zgodnie z instrukcjami
producenta.
●
Pociągnąć fotelik trzymając go z obu
stron, sprawdzając jego prawidłowe osa-
dzenie.
Foteliki z systemem „ISOFIX“ i Top
Tether*
są dostępne w Centrach Serwisowych.

Umiejscowienie i-Size w samochodzie
Przedni fotel pasażeraSiedzenie tylne bocz- neSiedzenie tylne środ-kowepoduszka powietrz-na włączonapoduszka powietrz-na wyłączona
Foteliki dziecięce dopuszczone normą ECE R129XXi-UX Właściwe miejsce dla fotelików skiero-
wanych przodem lub tyłem do kierun-
ku jazdy dopuszczonych normą ECE
R129.
Niewłaściwe miejsce dla fotelików
dziecięcych dopuszczonych normą
ECE R129.
i-U
X:
29

Podstawowe informacje

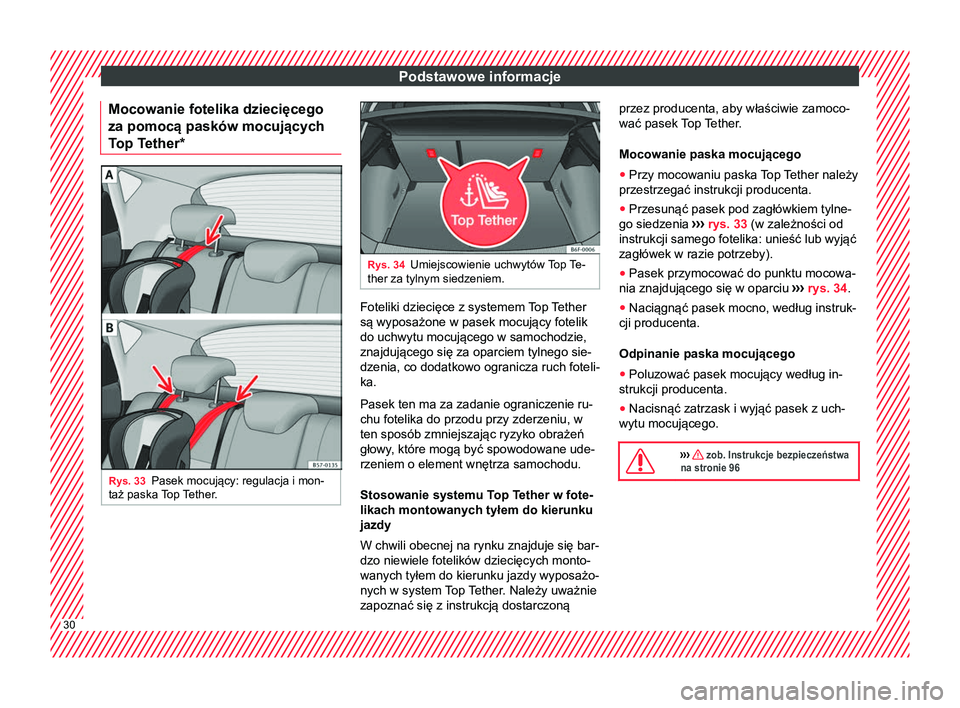

Mocowanie fotelika dziecięcego
za pomocą pasków mocujących
T op T
ether
*Rys. 33
Pasek mocujący: regulacja i mon-
taż paska T op

Tether. Rys. 34
Umiejscowienie uchwytów Top Te-
ther za tylnym siedzeniem. Foteliki dziecięce z systemem Top Tether
są wyposażone w pasek mocujący fotelik
do uchwytu mocującego w samochodzie,
znajdującego się za oparciem tylnego sie-
dzenia, co dodatkowo ogranicza ruch foteli-
ka.
Pasek ten ma za zadanie ograniczenie ru-
chu fotelika do przodu przy zderzeniu, w
ten sposób zmniejszając ryzyko obrażeń
głowy, które mogą być spowodowane ude-
rzeniem o element wnętrza samochodu.
Stosowanie systemu T
op T

ether w fote-
likach montowanych tyłem do kierunku
jazdy
W chwili obecnej na rynku znajduje się bar-
dzo niewiele fotelików dziecięcych monto-
wanych tyłem do kierunku jazdy wyposażo-
nych w system Top Tether. Należy uważnie
zapoznać się z instrukcją dostarczoną przez producenta, aby właściwie zamoco-
wać pasek Top

Tether.
Mocowanie paska mocującego ● Przy mocowaniu paska Top Tether należy
przestrzegać instrukcji producenta.
● Przesunąć pasek pod zagłówkiem tylne-
go siedzenia ›››

rys. 33 (w zależności od
instrukcji samego fotelika: unieść lub wyjąć
zagłówek w razie potrzeby).
● Pasek przymocować do punktu mocowa-
nia znajdującego się w oparciu ›››

rys. 34.
● Naciągnąć pasek mocno, według instruk-
cji producenta.
Odpinanie paska mocującego
● Poluzować pasek mocujący według in-
strukcji producenta.
● Nacisnąć zatrzask i wyjąć pasek z uch-
wytu mocującego.

››› zob. Instrukcje bezpieczeństwa
na stronie 96 30
