2017 Seat Arona Instrukcja Obsługi (in Polish)

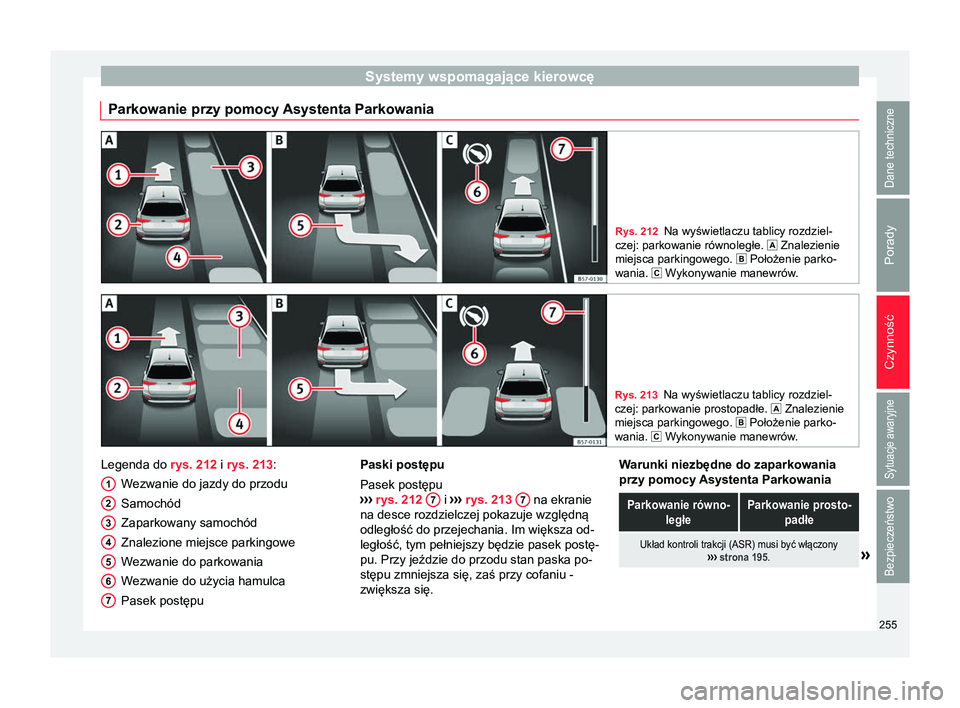

Systemy wspomagające kierowcę
Parkowanie przy pomocy Asystenta Parkowania Rys. 212
Na wyświetlaczu tablicy rozdziel-
czej: parkowanie równoległe.  Znalezienie
miejsca parkingowego.  Położenie parko-
wania.  Wykonywanie manewrów . Rys. 213
Na wyświetlaczu tablicy rozdziel-
czej: parkowanie prostopadłe.  Znalezienie
miejsca parkingowego.  Położenie parko-
wania.  Wykonywanie manewrów .Legenda do
rys. 212 i rys. 213 :
W ezwanie do jazdy do przodu
Samochód
Zaparkowany samochód
Znalezione miejsce parkingowe
Wezwanie do parkowania
Wezwanie do użycia hamulca
Pasek postępu
1 2
3
4
5
6
7 Paski postępu
Pasek postępu
›› ›
rys. 212 7 i
››› rys. 213 7 na ekranie
na desce rozdzielczej pokazuje względną
odległość do przejechania. Im większa od-
ległość, tym pełniejszy będzie pasek postę-
pu. Przy jeździe do przodu stan paska po-
stępu zmniejsza się, zaś przy cofaniu -
zwiększa się. Warunki niezbędne do zaparkowania
przy pomocy Asystenta Parkowania
Parkowanie równo-
ległeParkowanie prosto-padłe
Układ kontroli trakcji (ASR) musi być włączony ››› strona 195.» 255
Dane techniczne
Porady
Czynność
Sytuacje awaryjne
Bezpieczeństwo

CzynnośćParkowanie równo-
ległeParkowanie prosto-padłe
Nie przekraczać pręd-
kości ok. 40 km/h prze- jeżdżając obok miejsca parkingowego.Nie przekraczać pręd-
kości ok. 20 km/h prze- jeżdżając obok miejsca parkingowego.
Zachować odstęp od 0,5 do 2,0 metrów przejeżdża-
jąc obok miejsca parkingowego.
Długość miejsca parkin-
gowego: długość samo-
chodu + 0,8 metrówSzerokość miejsca par- kingowego: szerokość
samochodu + 0,8 me- trów
Nie przekraczać prędkości ok. 7 km/h przy parkowa-
niu. Parkowanie
Wykonać następujące czynności:
1.
Muszą być spełnione warunki do parkowania z
pomocą Asystenta Parkowania
››› strona 255
oraz musi być wybrany rodzaj parkowania
››› strona 253.
2.
Na tablicy rozdzielczej sprawdzić, czy system
znalazł „odpowiednie“ miejsce parkingowe i czy
samochód jest w prawidłowym miejscu do par-
kowania ››› rys. 212
 lub ››› rys. 213 .
Miejsce parkingowe jest uważane za „odpo-
wiednie“ jeżeli na tablicy rozdzielczej pojawia
się wezwanie do parkowania 5
.
3.Zatrzymać samochód, a następnie, po krótkiej
chwili, wrzucić bieg wsteczny
Wykonać następujące czynności:
4.Puścić kierownicę
››› zob. Wprowadzenie
na stronie 251.
5.
Zapoznać się z następującym komunikatem:
Włączono autopilota parkowania. Ro-
zejrzeć się wokół samochodu.
Nadal obserwując otoczenie, powoli zacząć
przyspieszać do prędkości nieprzekraczającej
7 km/h.
Podczas manewru parkowania system steruje
tylko kierownicą. Kierowca przyspiesza, włą-
cza sprzęgło w razie potrzeby, zmienia biegi
i hamuje.
6.
Cofać do momentu pojawienia się ciągłego
sygnału systemu ParkPilot.
LUB: cofać do momentu wyświetlenia na tabli-
cy rozdzielczej komunikatu wzywającego do
jazdy do przodu ››› rys. 212
 1lub
››› rys. 213  1.
LUB: cofać do momentu wyświetlenia na tabli-
cy rozdzielczej komunikatu
Asystent Parko-
wania zakończył czynność .
Pasek postępu 7 wskazuje odległość do
przejechania ››› strona 255.
7.
Naciskać pedał hamulca do momentu zakoń-
czenia przez Asystenta Parkowania manewru
kierownicą.
LUB: do momenty wyłączenia się symbolu na tablicy rozdzielczej.
8.Wybrać pierwszy bieg.
Wykonać następujące czynności:
9.
Jechać do przodu do momentu pojawienia się
ciągłego sygnału systemu ParkPilot.
LUB: jechać do przodu do momenty, gdy na
tablicy rozdzielczej pojawi się komunikat wzy-
wający do rozpoczęcia cofania.
Asystent Parkowania manewruje samochodem
w tył i w przód do momentu centralnego usta-
wienia go na miejscu parkingowym ››› rys. 212
 lub ››› rys. 213 .
10.
Dla osiągnięcia lepszych rezultatów należy za-
czekać na koniec każdego manewru, aż Asys-
tent Parkowania zakończy ruch kierownicą.
Koniec manewru parkowania obwieszcza od-
powiedni komunikat na tablicy rozdzielczej
oraz, w niektórych przypadkach, również syg-
nał dźwiękowy. Informacja
Przedwcześnie zakończone manewry
parkowania nie dają najlepszych rezulta-
tów. 256

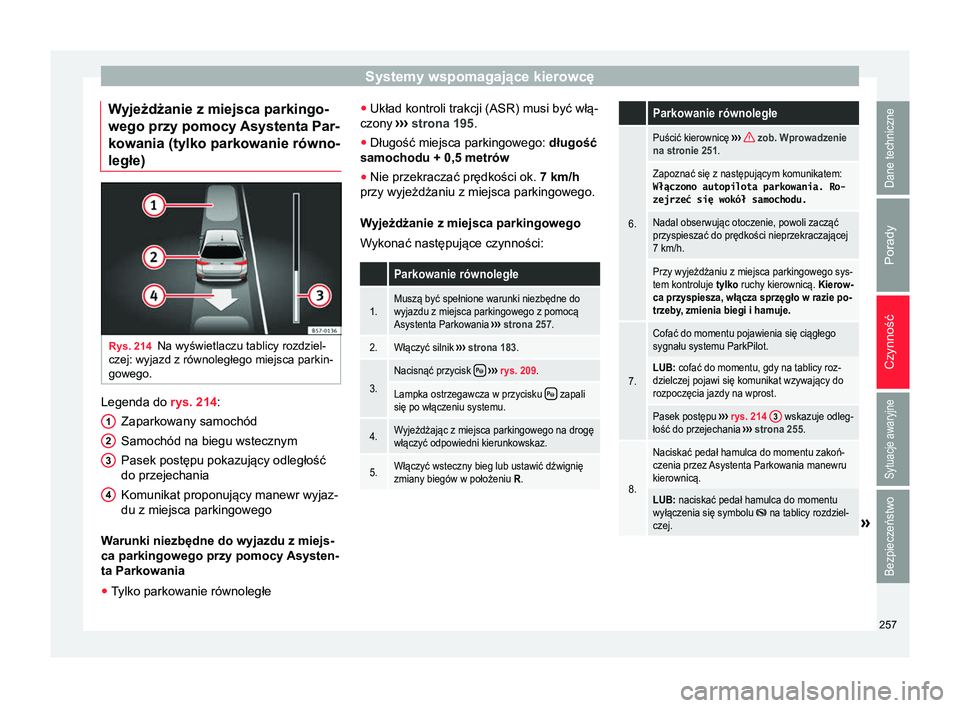

Systemy wspomagające kierowcę
Wyjeżdżanie z miejsca parkingo-
wego przy pomocy Asystenta Par-
kowania (tylko parkowanie równo-
ległe) Rys. 214
Na wyświetlaczu tablicy rozdziel-
czej: wyjazd z równoległego miejsca parkin-
gowego. Legenda do
rys. 214:
Zaparkowany samochód
Samochód na biegu wstecznym
Pasek postępu pokazujący odległość
do przejechania
Komunikat proponujący manewr wyjaz-
du z miejsca parkingowego
Warunki niezbędne do wyjazdu z miejs-
ca parkingowego przy pomocy Asysten-
ta Parkowania
● T
ylko parkowanie równoległe
1 2
3
4 ●
Układ kontroli trakcji (ASR) musi być włą-
czony ›››

strona 195 .
● Długość miejsca parkingowego: długość
samochodu + 0,5 metrów
● Nie przekraczać prędkości ok. 7 km/h
przy wyjeżdżaniu z miejsca parkingowego.
Wyjeżdżanie z miejsca parkingowego
Wykonać następujące czynności:
Parkowanie równoległe
1.Muszą być spełnione warunki niezbędne do
wyjazdu z miejsca parkingowego z pomocą
Asystenta Parkowania ››› strona 257.
2.Włączyć silnik ››› strona 183.
3.
Nacisnąć przycisk  ››› rys. 209 .
Lampka ostrzegawcza w przycisku  zapali
się po włączeniu systemu.
4.Wyjeżdżając z miejsca parkingowego na drogę
włączyć odpowiedni kierunkowskaz.
5.Włączyć wsteczny bieg lub ustawić dźwignię
zmiany biegów w położeniu R.
Parkowanie równoległe
6.
Puścić kierownicę ››› zob. Wprowadzenie
na stronie 251.
Zapoznać się z następującym komunikatem:
Włączono autopilota parkowania. Ro-
zejrzeć się wokół samochodu.
Nadal obserwując otoczenie, powoli zacząć
przyspieszać do prędkości nieprzekraczającej
7 km/h.
Przy wyjeżdżaniu z miejsca parkingowego sys-
tem kontroluje tylko ruchy kierownicą. Kierow-
ca przyspiesza, włącza sprzęgło w razie po-
trzeby, zmienia biegi i hamuje.
7.
Cofać do momentu pojawienia się ciągłego
sygnału systemu ParkPilot.
LUB: cofać do momentu, gdy na tablicy roz-
dzielczej pojawi się komunikat wzywający do
rozpoczęcia jazdy na wprost.
Pasek postępu ››› rys. 214 3 wskazuje odleg-
łość do przejechania ››› strona 255.
8.
Naciskać pedał hamulca do momentu zakoń-
czenia przez Asystenta Parkowania manewru
kierownicą.
LUB: naciskać pedał hamulca do momentu
wyłączenia się symbolu  na tablicy rozdziel-
czej.» 257
Dane techniczne
Porady
Czynność
Sytuacje awaryjne
Bezpieczeństwo

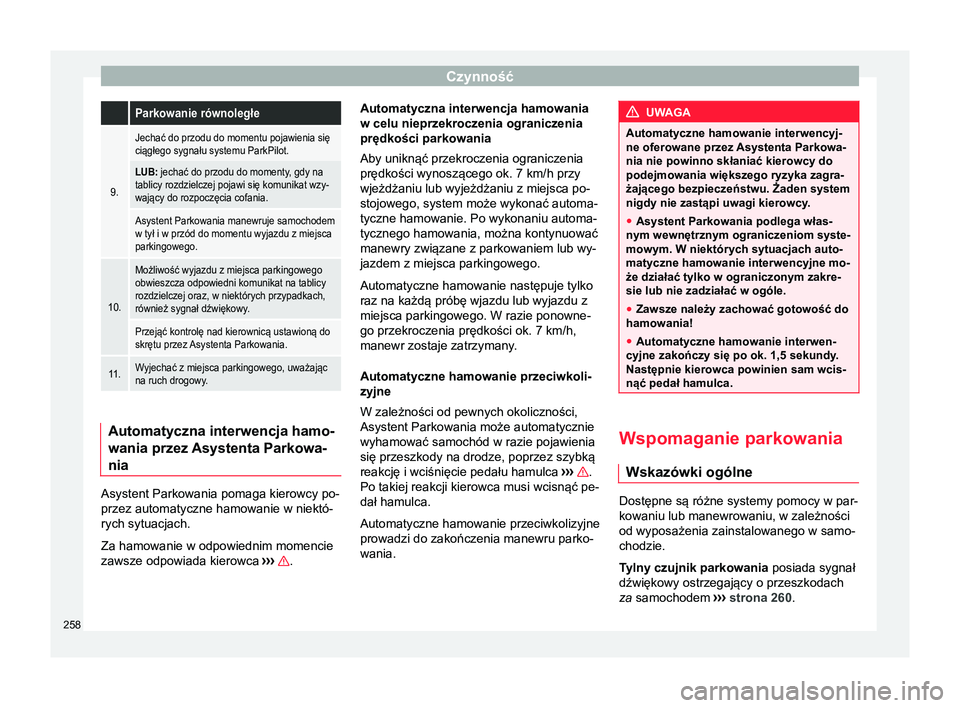

Czynność Parkowanie równoległe
9.
Jechać do przodu do momentu pojawienia się
ciągłego sygnału systemu ParkPilot.
LUB: jechać do przodu do momenty, gdy na
tablicy rozdzielczej pojawi się komunikat wzy-
wający do rozpoczęcia cofania.
Asystent Parkowania manewruje samochodem
w tył i w przód do momentu wyjazdu z miejsca
parkingowego.
10.
Możliwość wyjazdu z miejsca parkingowego
obwieszcza odpowiedni komunikat na tablicy
rozdzielczej oraz, w niektórych przypadkach,
również sygnał dźwiękowy.
Przejąć kontrolę nad kierownicą ustawioną do
skrętu przez Asystenta Parkowania.
11.Wyjechać z miejsca parkingowego, uważając
na ruch drogowy.
Automatyczna interwencja hamo-
wania przez Asystenta Parkowa-
nia
Asystent Parkowania pomaga kierowcy po-
przez automatyczne hamowanie w niektó-
rych sytuacjach.
Za hamowanie w odpowiednim momencie
zawsze odpowiada kierowca
››

› .Automatyczna interwencja hamowania
w celu nieprzekroczenia ograniczenia
prędkości parkowania
Aby uniknąć przekroczenia ograniczenia
prędkości wynoszącego ok. 7 km/h przy
wjeżdżaniu lub wyjeżdżaniu z miejsca po-
stojowego, system może wykonać automa-
tyczne hamowanie. Po wykonaniu automa-
tycznego hamowania, można kontynuować
manewry związane z parkowaniem lub wy-
jazdem z miejsca parkingowego.
Automatyczne hamowanie następuje tylko
raz na każdą próbę wjazdu lub wyjazdu z
miejsca parkingowego. W razie ponowne-
go przekroczenia prędkości ok. 7 km/h,
manewr zostaje zatrzymany.
Automatyczne hamowanie przeciwkoli-
zyjne
W zależności od pewnych okoliczności,
Asystent Parkowania może automatycznie
wyhamować samochód w razie pojawienia
się przeszkody na drodze, poprzez szybką
reakcję i wciśnięcie pedału hamulca ›

›› .
Po takiej reakcji kierowca musi wcisnąć pe-
dał hamulca.
Automatyczne hamowanie przeciwkolizyjne
prowadzi do zakończenia manewru parko-
wania. UWAGA
Automatyczne hamowanie interwencyj-
ne oferowane przez Asystenta Parkowa- nia nie powinno skłaniać kierowcy do
podejmowania większego ryzyka zagra-
żającego bezpieczeństwu. Żaden system
nigdy nie zastąpi uwagi kierowcy .
● Asystent Parkowania podlega włas-
nym wewnętrznym ograniczeniom syste-
mowym. W niektórych sytuacjach auto-
matyczne hamowanie interwencyjne mo-
że działać tylko w ograniczonym zakre-
sie lub nie zadziałać w ogóle.
● Zawsze należy zachować gotowość do
hamowania!
● Automatyczne hamowanie interwen-
cyjne zakończy się po ok. 1,5 sekundy

.
Następnie kierowca powinien sam wcis-
nąć pedał hamulca. Wspomaganie parkowania
Wskazówki ogólne Dostępne są różne systemy pomocy w par-
kowaniu lub manewrowaniu, w zależności
od wyposażenia zainstalowanego w samo-
chodzie.
Tylny czujnik parkowania
posiada sygnał
dźwiękowy ostrzegający o przeszkodach
za samochodem ›

›› strona 260.
258

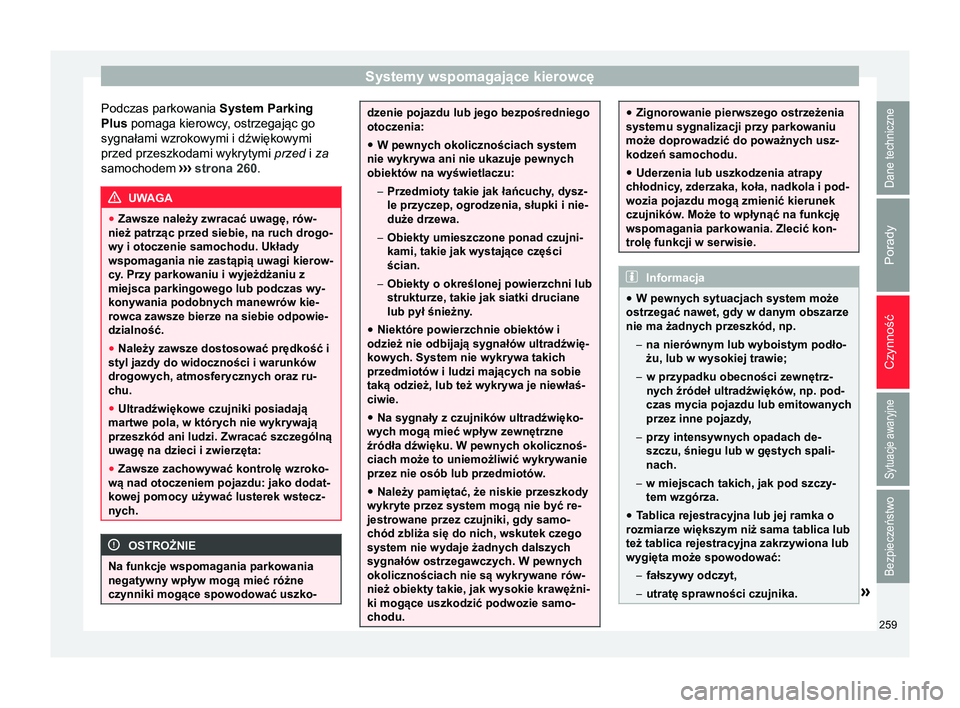

Systemy wspomagające kierowcę
Podczas parkowania System Parking
Plus pomaga kierowcy, ostrzegając go
sygnałami wzrokowymi i dźwiękowymi
przed przeszkodami wykrytymi przed i
za
samochodem ››› strona 260 . UWAGA
● Zawsze należy zwracać uwagę, rów-
nież patrząc przed siebie, na ruch drogo-
wy i otoczenie samochodu. Układy
wspomagania nie zastąpią uwagi kierow-
cy. Przy parkowaniu i wyjeżdżaniu z
miejsca parkingowego lub podczas wy-
konywania podobnych manewrów kie-
rowca zawsze bierze na siebie odpowie-
dzialność.
● Należy zawsze dostosować prędkość i
styl jazdy do widoczności i warunków
drogowych, atmosferycznych oraz ru-
chu.
● Ultradźwiękowe czujniki posiadają
martwe pola, w których nie wykrywają
przeszkód ani ludzi. Zwracać szczególną
uwagę na dzieci i zwierzęta:
● Zawsze zachowywać kontrolę wzroko-
wą nad otoczeniem pojazdu: jako dodat-
kowej pomocy używać lusterek wstecz-
nych. OSTROŻNIE
Na funkcje wspomagania parkowania
negatywny wpływ mogą mieć różne
czynniki mogące spowodować uszko- dzenie pojazdu lub jego bezpośredniego
otoczenia:
● W pewnych okolicznościach system
nie wykrywa ani nie ukazuje pewnych
obiektów na wyświetlaczu:
– Przedmioty takie jak łańcuchy, dysz-
le przyczep, ogrodzenia, słupki i nie-
duże drzewa.
– Obiekty umieszczone ponad czujni-
kami, takie jak wystające części
ścian.
– Obiekty o określonej powierzchni lub
strukturze, takie jak siatki druciane
lub pył śnieżny .
● Niektóre powierzchnie obiektów i
odzież nie odbijają sygnałów ultradźwię-
kowych. System nie wykrywa takich
przedmiotów i ludzi mających na sobie
taką odzież, lub też wykrywa je niewłaś-
ciwie.
● Na sygnały z czujników ultradźwięko-
wych mogą mieć wpływ zewnętrzne
źródła dźwięku. W pewnych okolicznoś-
ciach może to uniemożliwić wykrywanie
przez nie osób lub przedmiotów.
● Należy pamiętać, że niskie przeszkody
wykryte przez system mogą nie być re-
jestrowane przez czujniki, gdy samo-
chód zbliża się do nich, wskutek czego
system nie wydaje żadnych dalszych
sygnałów ostrzegawczych. W pewnych
okolicznościach nie są wykrywane rów-
nież obiekty takie, jak wysokie krawężni-
ki mogące uszkodzić podwozie samo-
chodu. ●
Zignorowanie pierwszego ostrzeżenia
systemu sygnalizacji przy parkowaniu
może doprowadzić do poważnych usz-
kodzeń samochodu.
● Uderzenia lub uszkodzenia atrapy
chłodnicy, zderzaka, koła, nadkola i pod-
wozia pojazdu mogą zmienić kierunek
czujników . Może to wpłynąć na funkcję
wspomagania parkowania. Zlecić kon-
trolę funkcji w serwisie. Informacja
● W pewnych sytuacjach system może
ostrzegać nawet, gdy w danym obszarze
nie ma żadnych przeszkód, np.
– na nierównym lub wyboistym podło-
żu, lub w wysokiej trawie;
– w przypadku obecności zewnętrz-
nych źródeł ultradźwięków , np. pod-
czas mycia pojazdu lub emitowanych
przez inne pojazdy ,
– przy intensywnych opadach de-
szczu, śniegu lub w gęstych spali-
nach.
– w miejscach takich, jak pod szczy-
tem wzgórza.
● T

ablica rejestracyjna lub jej ramka o
rozmiarze większym niż sama tablica lub
też tablica rejestracyjna zakrzywiona lub
wygięta może spowodować:
– fałszywy odczyt,
– utratę sprawności czujnika. » 259
Dane techniczne
Porady
Czynność
Sytuacje awaryjne
Bezpieczeństwo

Czynność
●
Aby zagwarantować prawidłowe dzia-
łanie systemu, czujniki ultradźwiękowe
należy utrzymywać w czystości, usuwać
z nich śnieg lub lód i nie zakrywać ich
naklejkami ani innymi przedmiotami.
● W przypadku używania wysokociśnie-
niowych lub parowych urządzeń do czy-
szczenia czujników ultradźwiękowych,
stosować je bezpośrednio na czujniki
tylko przez bardzo krótki czas i z odleg-
łości ponad 10 cm.
● Instalowanie dodatkowego wyposaże-
nia, takiego jak bagażnik rowerowy, mo-
że kolidować z funkcją systemu czujni-
ków parkowania.
● W celu zaznajomienia z systemem za-
leca się ćwiczenie parkowanie na obsza-
rze lub parkingu wolnym od ruchu dro-
gowego. Ćwiczyć należy w dobrych wa-
runkach pogodowych i przy dobrym oś-
wietleniu.
● Można zmieniać poziom głośności i
ton sygnału ostrzeżenia, oprócz wska-
zań ›
››
strona 263 .
● W samochodach bez systemu informo-
wania kierowcy parametry te można mo-
dyfikować w Centrum Serwisowym
SEA T

-a lub w innym serwisie.
● Należy przestrzegać zaleceń dotyczą-
cych holowania przyczepy ›››

stro-
na 264.
● Wyświetlacz ekranu Easy Connect rea-
guje z niewielkim opóźnieniem. Tylny czujnik parkowania*
Wspomaganie parkowania tyłem pomaga
kierowcy w parkowaniu za pomocą ostrze-
żeń dźwiękowych.
Opis
Czujniki zintegrowane są w tylnym zderza-
ku. Gdy czujniki wykryją przeszkodę, kie-
rowca jest informowany za pomocą dźwię-
kowych sygnałów ostrzegawczych.
W szczególności należy sprawdzić, czy
czujniki nie są zasłonięte taśmą, brudem
ani niczym innym, ponieważ może to wpły-
wać na działanie systemu. Instrukcje czy-
szczenia
›››

strona 284 .
Przybliżony zakres pomiarowy czujników
wynosi:
obszar z boku0,60 m
obszar centralny1,60 m Przy zbliżaniu się do przeszkody odstępy
między sygnałami dźwiękowymi są coraz
krótsze. Przy osiągnięciu odległości około
0,30 m sygnał będzie ciągły: Nie jechać już
dalej do przodu (ani do tyłu)
››
›

zob.
Wskazówki ogólne na stronie 259 , ›

›› zob. Wskazówki ogólne na stronie 259 !
Jeżeli utrzyma się odległość od przeszko-
dy, poziom głośności sygnału ostrzeżenia
zacznie się zmniejszać po czterech sekun- dach (nie wpływa to na ton ciągłego ostrze-
żenia).
Włączanie/wyłączanie
Przy włączaniu biegu wstecznego wspo-
maganie parkowania włącza się automa-
tycznie. Zostaje to potwierdzone krótkim
sygnałem ostrzegawczym.
Po wyłączeniu biegu wstecznego system
wspomagania parkowania zostaje natych-
miast odłączony.
Parking system plus* Rys. 215
Przedstawiany obszar. System Parking plus pomaga przy parko-
waniu za pomocą sygnałów wzrokowych i
dźwiękowych.
260

Systemy wspomagające kierowcę

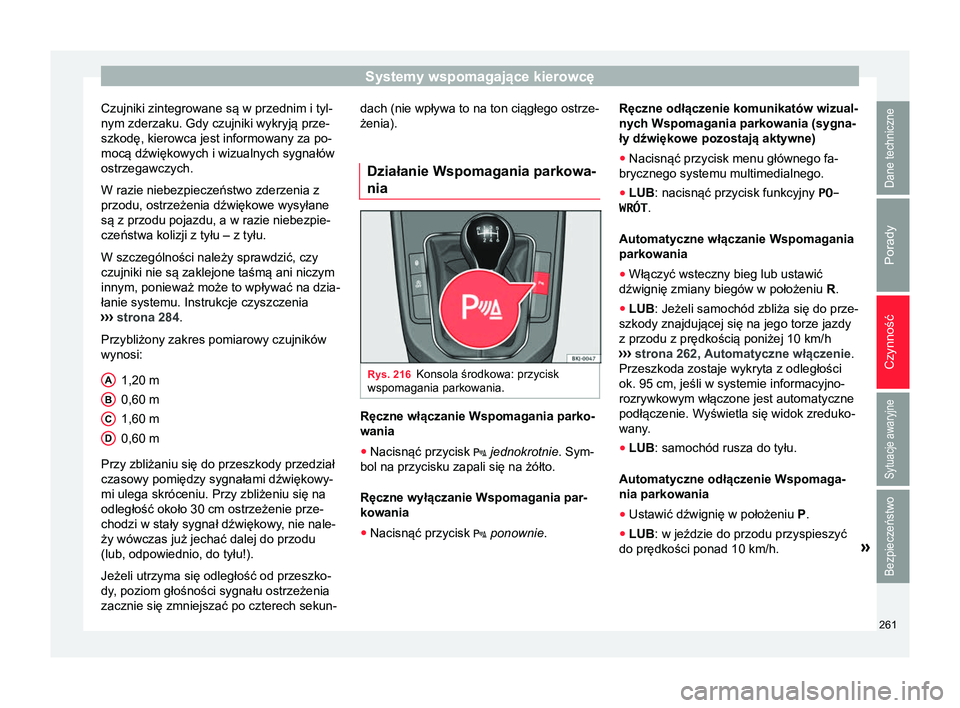

Czujniki zintegrowane są w przednim i tyl-
nym zderzaku. Gdy czujniki wykryją prze-
szkodę, kierowca jest informowany za po-
mocą dźwiękowych i wizualnych sygnałów
ostrzegawczych.
W razie niebezpieczeństwo zderzenia z
przodu, ostrzeżenia dźwiękowe wysyłane
są z przodu pojazdu, a w razie niebezpie-
czeństwa kolizji z tyłu – z tyłu.
W szczególności należy sprawdzić, czy
czujniki nie są zaklejone taśmą ani niczym
innym, ponieważ może to wpływać na dzia-
łanie systemu. Instrukcje czyszczenia
›› ›
strona 284 .
Przybliżony zakres pomiarowy czujników
wynosi:
1,20 m
0,60 m
1,60 m
0,60 m
Przy zbliżaniu się do przeszkody przedział
czasowy pomiędzy sygnałami dźwiękowy-
mi ulega skróceniu. Przy zbliżeniu się na
odległość około 30 cm ostrzeżenie prze-
chodzi w stały sygnał dźwiękowy, nie nale-
ży wówczas już jechać dalej do przodu
(lub, odpowiednio, do tyłu!).
Jeżeli utrzyma się odległość od przeszko-
dy, poziom głośności sygnału ostrzeżenia
zacznie się zmniejszać po czterech sekun- A B
C
D dach (nie wpływa to na ton ciągłego ostrze-
żenia).
Działanie Wspomagania parkowa-
nia Rys. 216
Konsola środkowa: przycisk
wspomagania parkowania. Ręczne włączanie Wspomagania parko-
wania
● Nacisnąć przycisk  jednokrotnie . Sym-
bol na przycisku zapali się na żółto.
Ręczne wyłączanie Wspomagania par-
kowania
● Nacisnąć przycisk  ponownie . Ręczne odłączenie komunikatów wizual-
nych Wspomagania parkowania (sygna-
ły dźwiękowe pozostają aktywne)
●
Nacisnąć przycisk menu głównego fa-
brycznego systemu multimedialnego.
● LUB: nacisnąć przycisk funkcyjny PO-
WRÓT .
Automatyczne włączanie Wspomagania
parkowania
● Włączyć wsteczny bieg lub ustawić
dźwignię zmiany biegów w położeniu R.
● LUB: Jeżeli samochód zbliża się do prze-
szkody znajdującej się na jego torze jazdy
z przodu z prędkością poniżej 10 km/h
›› ›

strona 262, Automatyczne włączenie .
Przeszkoda zostaje wykryta z odległości
ok. 95 cm, jeśli w systemie informacyjno-
rozrywkowym włączone jest automatyczne
podłączenie. Wyświetla się widok zreduko-
wany.
● LUB: samochód rusza do tyłu.
Automatyczne odłączenie Wspomaga-
nia parkowania
● Ustawić dźwignię w położeniu P.
● LUB: w jeździe do przodu przyspieszyć
do prędkości ponad 10 km/h. »
261
Dane techniczne
Porady
Czynność
Sytuacje awaryjne
Bezpieczeństwo

Czynność

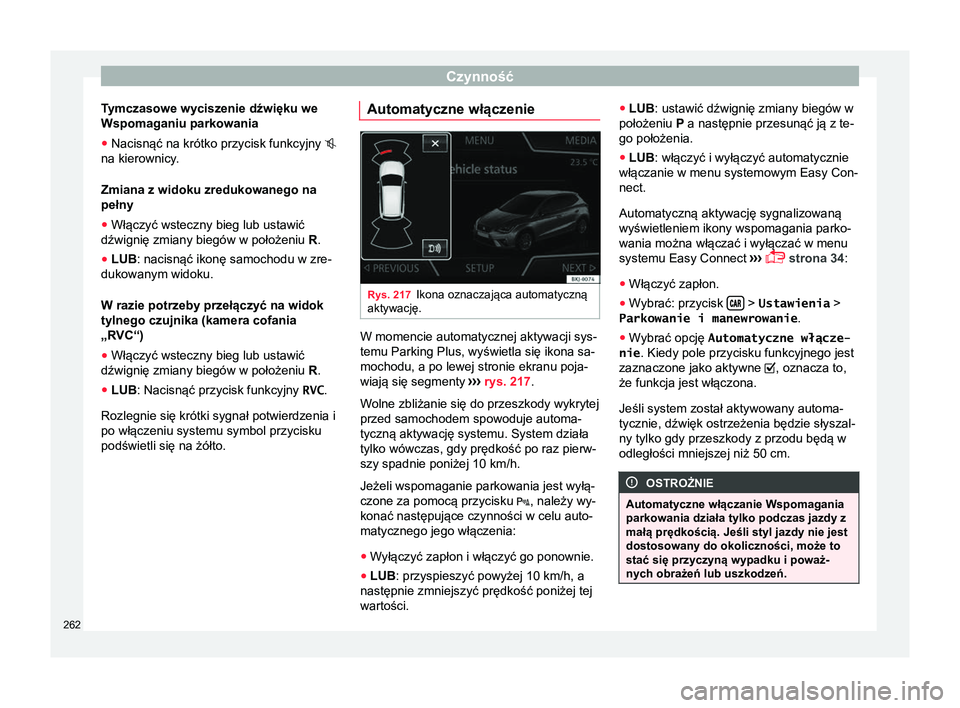

Tymczasowe wyciszenie dźwięku we
Wspomaganiu parkowania
● Nacisnąć na krótko przycisk funkcyjny 
na kierownicy.
Zmiana z widoku zredukowanego na
pełny
● Włączyć wsteczny bieg lub ustawić
dźwignię zmiany biegów w położeniu R.
● LUB
: nacisnąć ikonę samochodu w zre-
dukowanym widoku.
W razie potrzeby przełączyć na widok
tylnego czujnika (kamera cofania
„RVC“)
● Włączyć wsteczny bieg lub ustawić
dźwignię zmiany biegów w położeniu R.
● LUB

: Nacisnąć przycisk funkcyjny RVC.
Rozlegnie się krótki sygnał potwierdzenia i
po włączeniu systemu symbol przycisku
podświetli się na żółto. Automatyczne włączenie Rys. 217
Ikona oznaczająca automatyczną
aktywację. W momencie automatycznej aktywacji sys-
temu Parking Plus, wyświetla się ikona sa-
mochodu, a po lewej stronie ekranu poja-
wiają się segmenty
›››

rys. 217 .
Wolne zbliżanie się do przeszkody wykrytej
przed samochodem spowoduje automa-
tyczną aktywację systemu. System działa
tylko wówczas, gdy prędkość po raz pierw-
szy spadnie poniżej 10 km/h.
Jeżeli wspomaganie parkowania jest wyłą-
czone za pomocą przycisku , należy wy-
konać następujące czynności w celu auto-
matycznego jego włączenia:
● Wyłączyć zapłon i włączyć go ponownie.
● LUB: przyspieszyć powyżej 10 km/h, a
następnie zmniejszyć prędkość poniżej tej
wartości. ●
LUB: ustawić dźwignię zmiany biegów w
położeniu P a następnie przesunąć ją z te-
go położenia.
● LUB: włączyć i wyłączyć automatycznie
włączanie w menu systemowym Easy Con-
nect.
Automatyczną aktywację sygnalizowaną
wyświetleniem ikony wspomagania parko-
wania można włączać i wyłączać w menu
systemu Easy Connect ›››

 strona 34:
● Włączyć zapłon.
● Wybrać: przycisk  > Ustawienia
>
Parkowanie i manewrowanie .
● Wybrać opcję Automatyczne włącze-
nie . Kiedy pole przycisku funkcyjnego jest
zaznaczone jako aktywne , oznacza to,
że funkcja jest włączona.
Jeśli system został aktywowany automa-
tycznie, dźwięk ostrzeżenia będzie słyszal-
ny tylko gdy przeszkody z przodu będą w
odległości mniejszej niż 50 cm. OSTROŻNIE
Automatyczne włączanie Wspomagania
parkowania działa tylko podczas jazdy z
małą prędkością. Jeśli styl jazdy nie jest
dostosowany do okoliczności, może to
stać się przyczyną wypadku i poważ-
nych obrażeń lub uszkodzeń. 262
