2017 MAZDA MODEL CX-5 Manualul de utilizare (in Romanian)

AT E N
IE
¾Fiecare pneu, inclusiv cel al roţii de rezervă (dacă există), trebuie să
fie
verificat lunar pe
timp rece și umflat la presiunea de umflare recomandată de producătorul vehiculului pe
plăcuţa vehiculului sau în tabelul cu presiunea de
umflare a pneurilor. (Dacă vehiculul are
pneuri cu dimensiuni diferite faţă de cele indicate în plăcuţa vehiculului sau în tabelul cu
presiunile de umflare a pneurilor, trebuie să stabiliţi presiunea corespunzătoare de umflare
pentru acele pneuri.)
Ca o măsură suplimentară de siguranţă, vehiculul dumneavoastră este echipat cu un
sistem de monitorizare a presiunii pneurilor (TPMS) care aprinde o lampă martor pentru
presiunea scăzută a pneurilor atunci când unul sau mai multe pneuri sunt umflate în mod
semnificativ sub limita admisă. Astfel, atunci când lampa martor pentru presiune scăzută a
pneurilor se aprinde, trebuie să vă opriţi
și să
verificați pneurile imediat ce este posibil
și să
le umflați la presiunea corespunzătoare. Deplasarea cu un pneu având o presiune
considerabil scăzută duce la supraîncălzirea acestuia putând provoca cedarea sa.
Umflarea insuficientă duce, de asemenea, la reducerea eficienței consumului de
combustibil
și a duratei de viaţă a benzii de rulare, putând afecta manevrabilitatea
vehiculului
și distanţa de oprire.
Nu uitaţi că sistemul TPMS nu înlocuiește o întreţinere corespunzătoare a pneurilor și că
este responsabilitatea
șoferului să menţină o presiune corespunzătoare în pneuri, chiar
dacă acestea nu au atins limita de dezumflare necesară pentru a declanșa aprinderea
lămpii martor pentru presiune scăzută TPMS.
Vehiculul dumneavoastră este echipat de asemenea cu un indicator de defectare a TPMS
care indică faptul că sistemul nu funcţionează corespunzător.
Indicatorul de defectare a TPMS funcţionează împreună cu lampa martor pentru presiune
scăzută în pneuri. Atunci când sistemul detectează o defecţiune, lampa martor se va
aprinde pentru aproximativ un minut și apoi va rămâne aprinsă. Aceasta secvenţă va
continua la pornirile ulterioare ale vehiculului, atât timp cât defecţiunea există. Atunci când
martorul de avertizare defecţiuni este aprins, este posibil ca sistemul să nu poată detecta
sau semnala presiunea joasă din pneuri, așa cum ar trebui. Defecţiunile TPMS pot apărea
din diferite motive, inclusiv instalarea pneurilor neconforme sau a roţii de schimb
temporare pe vehicul, ceea ce împiedică funcţionarea corectă a TPMS. Verificați
întotdeauna lampa martor TPMS după înlocuirea unuia sau a mai multor pneuri sau roţi la
vehiculul dumneavoastră, pentru a vă asigura că pneurile de schimb sau alternative permit
funcţionarea corespunzătoare a TPMS în continuare.
¾Pentru a evita înregistrările false, sistemul face mai multe teste înainte de a indica o
problemă. De aceea, nu va înregistra instantaneu o dezumflare rapidă sau spargerea unui
pneu.
În timp ce conduceţi
Sistemul de monitorizare a presiunii din pneuri
4-241

▼Activarea unei erori de sistem
Atunci când lampa de avertizare luminează
scurt, poate exista o defecţiune. Consultaţi
un reprezentant autorizat Mazda.
O activare a unei erori de sistem poate
apărea în următoarele cazuri:
•Atunci când există un echipament sau
un dispozitiv în apropierea vehiculului
care folosește aceeași frecvenţă radio ca
cea a senzorilor de presiune din pneuri.
•Atunci când un dispozitiv metalic,
precum un sistem de navigaţie care nu
este original, este montat lângă centrul
panoului de bord, ceea ce poate bloca
semnalele radio transmise de senzorul
de presiune din pneuri către receptor.
•Atunci când se folosesc următoarele
dispozitive în vehicul care pot cauza
interferenţe radio cu receptorul.
•Un dispozitiv digital precum un
calculator personal.
•Un transformator de curent, precum
unul CC-CA.
•Atunci când pe vehicul se strânge multă
zăpadă sau gheaţă, în special în jurul
roţilor.
•Atunci când bateriile senzorului de
presiune a pneurilor sunt descărcate.
•Atunci când folosiţi o roată fără un
senzor de presiune a pneurilor instalat.
•Atunci când folosiţi pneuri cu întărituri
din cord de oţel în flancuri.
•Atunci când folosiţi lanţuri
antiderapante.
▼Pneurile și roţile
AT E N
IE
Atunci când inspectaţi sau reglaţi
presiunea din pneuri, nu aplicaţi o forţă
excesivă pe ventilul roţii. Acesta ar putea fi
deteriorat.
Schimbarea pneurilor și a roţilor
Următoarea procedură permite sistemului
TPMS să recunoască codul de semnal unic
de identificare al senzorului de presiune a
pneurilor ori de câte ori pneurile sau roţile
sunt schimbate, de exemplu, la trecerea la
și de la anvelopele de iarnă.
NOTĂ
Fiecare senzor de presiune a pneurilor are
un semnal unic codat de identificare.
Înainte ca acesta să funcţioneze, semnalul
codat trebuie să fie înregistrat în modulul
TPMS. Pentru aceasta, metoda cea mai
simplă este schimbarea anvelopelor la un
reprezentant autorizat Mazda care să
înregistreze semnalele codate de
identificare.
Atunci când schimbaţi pneurile la un
reprezentant autorizat Mazda
Atunci când un reprezentat autorizat
Mazda schimbă pneurile vehiculului
dumneavoastră, acesta va finaliza
înregistrarea codului de semnal de
identificare pentru senzorul de presiune al
pneurilor.

În timp ce conduceţi
Sistemul de monitorizare a presiunii din pneuri
4-242

Atunci când schimbaţi pneurile singuri
Dacă schimbaţi singuri pneurile,
dumneavoastră sau altcineva poate
parcurge pașii pentru ca TPMS să
finalizeze înregistrarea semnalelor codate
de identificare.
1. După ce pneurile au fost schimbate,
contactul trebuie să fie în poziţia ON
(pornit), apoi din nou în ACC sau OFF
(oprit).
2. Așteptaţi aproximativ 15 minute.
3. După aproximativ 15 minute, conduceţi
vehiculul cu o viteză de cel puţin 25
km/h timp de 10 minute și semnalele
de identificare ale senzorilor de
presiune ale pneurilor vor fi
înregistrate automat.
NOTĂ
Dacă vehiculul este condus într-o
perioadă de 15 minute de la schimbarea
pneurilor, lampa de avertizare a sistemului
de monitorizare a presiunii pneurilor va
lumina scurt deoarece semnalele de
identificare ale senzorilor nu au fost
înregistrate. Dacă se întâmplă acest lucru,
parcaţi vehiculul pentru aproximativ 15
minute, după care semnalele de
identificare ale senzorilor vor fi
înregistrate după conducerea vehiculului
timp de 10 minute.
Înlocuirea pneurilor și a roţilor
AT E N
IE
¾Atunci când înlocuiţi/reparaţi pneurile
sau roţile sau ambele, efectuaţi lucrarea
la un reprezentant autorizat Mazda; în
caz contrar, senzorii de presiune a
pneurilor pot fi deterioraţi.
¾Jantele vehiculului dumneavoastră
Mazda sunt special proiectate pentru
instalarea senzorilor de presiune a
pneurilor. Nu instalaţi jante care nu sunt
originale, în caz contrar este posibil să nu
puteţi instala senzorii de presiune a
pneurilor.
Asiguraţi-vă că senzorii de presiune a
pneurilor sunt instalaţi ori de câte ori
înlocuiţi pneurile sau roţile.
Atunci când înlocuiţi un pneu sau o roată
sau ambele, sunt posibile următoarele
tipuri de instalări ale senzorului de
presiune a pneurilor.
•Senzorul de presiune a pneului este
demontat de pe roata veche și instalat pe
cea nouă.
•Același senzor de presiune a pneului
este folosit cu aceeași roată. Este
înlocuit numai pneul.
•Un nou senzor de presiune a pneului
este instalat pe o roată nouă.
NOTĂ
•Semnalul codat de identificare al
senzorului de presiune a pneului trebuie
să fie înregistrat atunci când este
achiziţionat un nou senzor de presiune a
pneului. Pentru achiziţionarea unui
senzor de presiune a pneului și
înregistrarea semnalelor de identificare
a senzorilor presiunii pneului, consultaţi
un reprezentant autorizat Mazda.
•La reinstalarea pe o roată a unui senzor
de presiune a pneului demontat anterior,
înlocuiţi garnitura dintre corpul
supapei/senzor și roată.
În timp ce conduceţi
Sistemul de monitorizare a presiunii din pneuri
4-243

Filtrul de particule diesel
(SKYACTIV-D 2.2)
Filtrul de particule diesel colectează și
îndepărtează majoritatea particulelor (PM)
din gazele de eșapament ale motorului pe
motorină.
Particulele colectate de filtrul de particule
diesel sunt eliminate în timp ce rulaţi;
totuși, este posibil ca particulele să nu
poată fi îndepărtate și indicatorul luminos
DPF să se aprindă în următoarele condiţii:
•Dacă vehiculul este condus continuu cu
o viteză de 15 km/h sau mai puţin.
•Dacă vehiculul este condus în mod
repetat intervale scurte de timp (10
minute sau mai puţin) sau este condus
cu motorul rece.
•Dacă vehiculul funcţionează o perioadă
îndelungată la ralanti.
Cu afișaj pentru informaţii multiple
Atunci când este indicat mesajul „Soot
Accumulation in DPF too high”
(acumulare prea mare de particule în
DPF)
Particulele (PM) nu pot fi îndepărtate
automat și cantitatea acestora ajunge la un
anumit nivel.
După ce motorul a fost încălzit suficient
(temperatura lichidului de răcire a
motorului de 80 °C sau mai mult), apăsaţi
pedala de acceleraţie și conduceţi
vehiculul cu o viteză de 20 km/h sau mai
mult pentru aproximativ 15 - 20 minute
pentru a elimina PM.
Atunci când este indicat mesajul
„DPF ,malfunction” (defecţiune a DPF)
Contactaţi un service autorizat,
recomandarea noastră fiind un
reprezentant autorizat Mazda.
Fără afișaj pentru informaţii multiple
Atunci când este aprins
Particulele (PM) nu pot fi îndepărtate
automat și cantitatea acestora ajunge la un
anumit nivel.
După ce motorul a fost încălzit suficient
(temperatura lichidului de răcire a
motorului de 80 °C sau mai mult), apăsaţi
pedala de acceleraţie și conduceţi
vehiculul cu o viteză de 20 km/h sau mai
mult pentru aproximativ 15 - 20 minute
pentru a elimina PM.
Atunci când luminează scurt
Contactaţi un service autorizat,
recomandarea noastră fiind un
reprezentant autorizat Mazda.
Consultaţi secţiunea „Lămpile de
avertizare/indicatoarele luminoase” de la
pagina 4-46.
NOTĂ
Sunetul motorului și mirosul gazelor de
eșapament se pot modifica atunci când
particulele sunt îndepărtate în timp ce
rulaţi.
În timp ce conduceţi
Filtrul de particule diesel
4-244

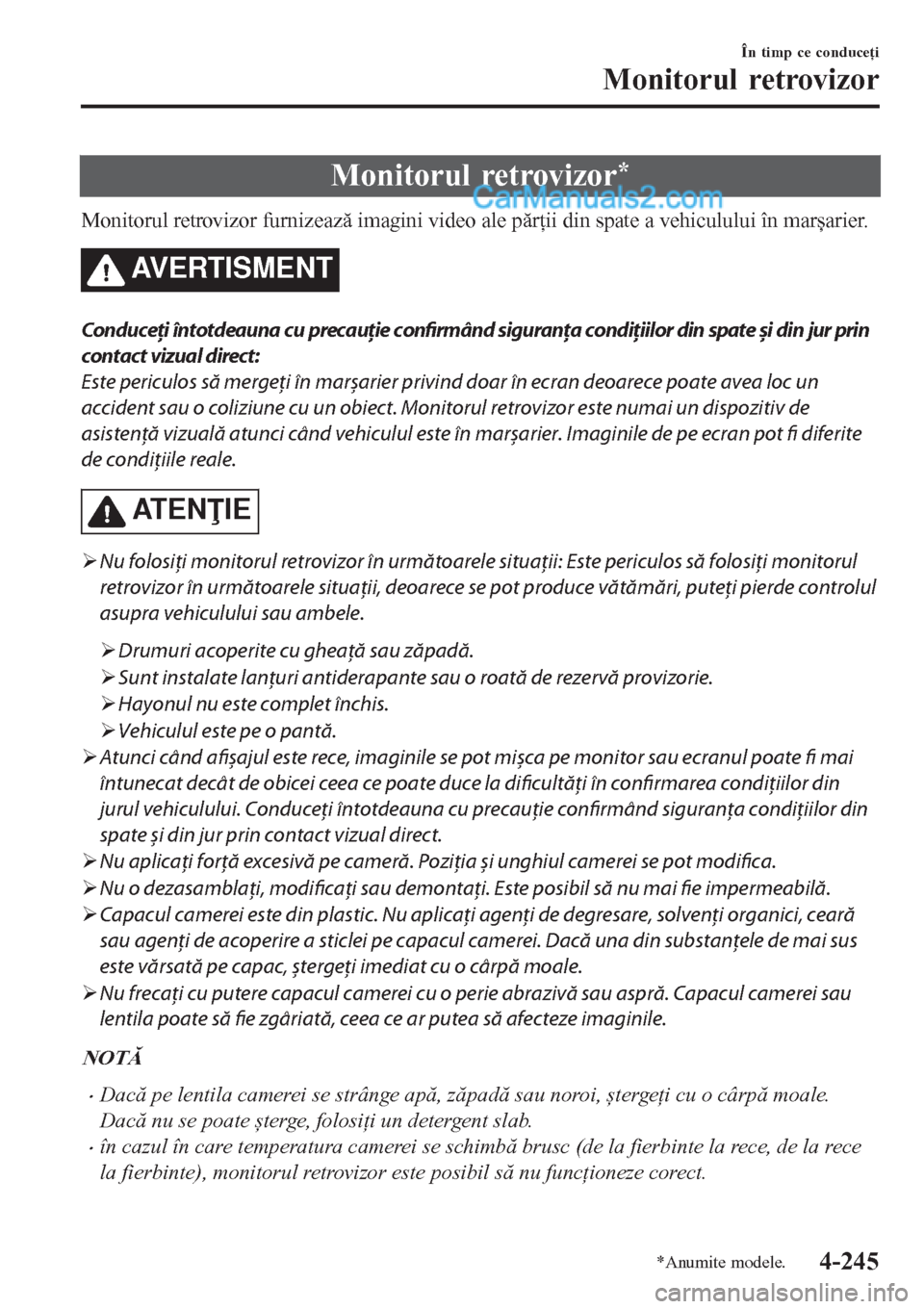

Monitorul retrovizor*
Monitorul retrovizor furnizează imagini video ale părţii din spate a vehiculului în marșarier.
AVERTISMENT
Conduceţi întotdeauna cu precauţie confirmând siguranţa condiţiilor din spate și din jur prin
contact vizual direct:
Este periculos să mergeţi în marșarier privind doar în ecran deoarece poate avea loc un
accident sau o coliziune cu un obiect. Monitorul retrovizor este numai un dispozitiv de
asistenţă vizuală atunci când vehiculul este în
marșarier. Imaginile de pe ecran pot
fi diferite
de condiţiile reale.
AT E N
IE
¾Nu folosiţi monitorul retrovizor în următoarele situaţii: Este periculos să folosiţi monitorul
retrovizor în următoarele situaţii, deoarece se pot produce vătămări, puteţi pierde controlul
asupra vehiculului sau ambele.
¾Drumuri acoperite cu gheaţă sau zăpadă.
¾Sunt instalate lanţuri antiderapante sau o roată de rezervă provizorie.
¾Hayonul nu este complet închis.
¾Vehiculul este pe o pantă.
¾Atunci când afișajul este rece, imaginile se pot mișca pe monitor sau ecranul poate fi mai
întunecat decât de obicei ceea ce poate duce la dificultăți în confirmarea condiţiilor din
jurul vehiculului. Conduceţi întotdeauna cu precauţie confirmând siguranţa condiţiilor din
spate și din jur prin contact vizual direct.
¾Nu aplicaţi forţă excesivă pe cameră. Poziţia
și unghiul camerei se pot
modifica.
¾Nu o dezasamblaţi, modificați sau demontaţi. Este posibil să nu mai fie impermeabilă.
¾Capacul camerei este din plastic. Nu aplicaţi agenţi de degresare, solvenţi organici, ceară
sau agenţi de acoperire a sticlei pe capacul camerei. Dacă una din substanţele de mai sus
este vărsată pe capac, ștergeți imediat cu o cârpă moale.
¾Nu frecaţi cu putere capacul camerei cu o perie abrazivă sau aspră. Capacul camerei sau
lentila poate să fie zgâriată, ceea ce ar putea să afecteze imaginile.
NOTĂ
•Dacă pe lentila camerei se strânge apă, zăpadă sau noroi, ștergeţi cu o cârpă moale.
Dacă nu se poate șterge, folosiţi un detergent slab.
•în cazul în care temperatura camerei se schimbă brusc (de la fierbinte la rece, de la rece
la fierbinte), monitorul retrovizor este posibil să nu funcţioneze corect.
În timp ce conduceţi
Monitorul retrovizor
*Anumite modele.4-245

•La înlocuirea pneurilor, consultaţi un service autorizat, recomandarea noastră fiind un
reprezentant autorizat Mazda. Înlocuirea pneurilor ar putea rezulta în devierea liniilor de
ghidaj care apar pe afișaj.
•Dacă partea din faţă, din laterală sau din spate a vehiculului a fost implicată într-o
coliziune, alinierea camerei retrovizoare pentru parcare (amplasarea, unghiul de
instalare) este posibil să fi fost deviată. Consultaţi întotdeauna un service autorizat,
recomandarea noastră fiind un reprezentant autorizat Mazda și solicitaţi verificarea
vehiculului.
•Dacă mesajul „No Video Signal Available” (niciun semnal video disponibil) este indicat
în afișaj, ar putea să existe o problemă cu camera. Solicitaţi verificarea vehiculului la un
service autorizat, recomandarea noastră fiind un reprezentant autorizat Mazda.
•(Tipul de afișaj cu linii ajutătoare pentru traseul estimat al vehiculului)
Dacă se aplică o anumită forţă pe volan, este posibil ca liniile de ghidaj să nu fie afișate.
Slăbiţi forţa cu care ţineţi volanul pentru a permite liniilor de ghidaj să fie afișate.
▼Amplasarea camerei retrovizoare pentru parcare
Camera retrovizoare
pentru parcare
▼▼Trecerea la afișajul monitorului retrovizor
Treceţi schimbătorul de viteze (transmisie manuală) sau maneta selectorului (transmisie
automată) în marșarier (R) cu contactul în poziţia pornit pentru a trece la afișajul
monitorului retrovizor.
NOTĂ
Atunci când schimbătorul de viteze (transmisie manuală) sau maneta selectorului
(transmisie automată) este trecută din marșarier (R) în altă poziţie a schimbătorului de
viteze (transmisie manuală) sau a manetei selectorului (transmisie automată), ecranul
revine la afișajul anterior.
În timp ce conduceţi
Monitorul retrovizor
4-246

▼Intervalul afișabil al ecranului
Imaginile de pe ecran pot fi diferite de condiţiile reale.
(Afișajul ecranului)
Tapițerie
Bară de protecție
(Vedere reală)
Obiect
Indicația de detectare a
obstrucției în sistemul
de senzori de parcare
Pentru siguranță, verificați împrejurimile
NOTĂ
•Intervalul afișabil variază în funcţie de vehicul și de condiţiile de drum.
•Intervalul afișabil este limitat. Obiectele de sub bara de protecţie sau de lângă capetele
acesteia nu pot fi afișate.
•Distanţa care apare în imaginea afișată este diferită de distanţa reală deoarece camera
retrovizoare de parcare este prevăzută cu o lentilă specifică.
•Imaginile afișate pe monitor de la camera retrovizoare de parcare sunt imagini inversate
(imagini în oglindă).
•Unele accesorii opţionale instalate pe vehicul pot interfera cu camera. Nu instalaţi piese
opţionale care pot interfera cu vederea camerei, precum piese care luminează sau piese
realizate din material reflectorizant.
•În următoarele condiţii, afișajul poate fi dificil de văzut, totuși, aceasta nu indică o
defecţiune.
•În zone întunecoase.
•Atunci când temperatura din jurul lentilei este scăzută/ridicată.
•Atunci când camera este udă, de exemplu, într-o zi ploioasă sau în perioade cu
umiditate ridicată.
•Atunci când material străin, de exemplu noroi, se lipește de cameră.
•Atunci când lentila camerei reflectă lumina soarelui sau farurile.
•Afișarea imaginii poate să fie întârziată dacă temperatura din jurul camerei este scăzută.
În timp ce conduceţi
Monitorul retrovizor
4-247

▼Vizualizarea afișajului
Tipul de afișaj cu linii ajutătoare pentru traseul estimat al vehiculului
Modul de ghidare privind traseul estimat afișează traseul estimat al vehiculului după ce aţi
rotit volanul.
Folosiţi acest mod pentru a parca vehiculul într-un loc de parcare sau în garaj.
bac
Pentru siguranță, verificați împrejurimile
a) Traseul estimat al vehiculului (galben)
Aceste linii sunt afișate ca referinţă pentru traseul estimat al vehiculului.
Liniile afișează modificarea traseului estimat al vehiculului după ce aţi rotit volanul.
b) Liniile privind lăţimea extinsă a vehiculului (albastre)
Aceste linii indică lăţimea extinsă a vehiculului.
Aceste linii nu sunt afișate atunci când roţile vehiculului sunt în poziţia drept înainte.
c) Liniile de ghidaj privind distanţa
Aceste linii indică distanţa aproximativă până la un punct măsurat din partea din spate a
vehiculului (la capătul barei de protecţie).
Linia albastră indică punctul aflat la aproximativ 50 cm de bara de protecţie din spate.
Liniile roșii și galbene care își schimbă poziţia după ce aţi rotit volanul, indică punctele
aflate la aproximativ 50 cm pentru linia roșie și 100 cm pentru liniile galbene de bara de
protecţie din spate (la punctul din centru al fiecărei linii).
Un grad de eroare apare atunci când roţile nu sunt în poziţia drept înainte.
În ilustraţia de mai sus, partea dreaptă a vehiculului este într-o poziţie mai apropiată de
distanţa reală afișată de liniile de ghidaj privind distanţa (roșu: punctul de la aproximativ
50 cm, galben: punctul de la aproximativ 100 cm în spatele barei de protecţie din spate),
în timp ce partea stângă este într-o poziţie mult mai depărtată.
AT E N
IE
Poziţia indicată a liniilor de ghidaj de pe
afișaj se schimbă în funcţie de situaţia vehiculului
(precum numărul de ocupanţi/sarcina încărcăturii) și condiţiile de drum (precum o pantă
abruptă în partea din spate a vehiculului).
În timp ce conduceţi
Monitorul retrovizor
4-248
