2017 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

7–17
Si surge un problema
Neumático desinÀ ado
Neumático de repuesto y almacenamiento de
herramientas
NOTA
Su vehículo podría estar equipado o no con un neumático de repuesto, un gato, una llave
de tuercas de orejeta y una bolsa de herramientas. Para más detalles, consulte a un técnico
autorizado Mazda.
El neumático de repuesto y las herramientas están almacenadas en los lugares indicados en
el diagrama.

Tipo A
Tipo B Con neumático de repuesto
Algunos modelos.
Perno de sujeción del
neumático de repuesto
Aro de remolque
Bolsa de
herramientas
Destornillador
Llave Destornillador
Llave
Gato
Perno de sujeción del neumático de repuesto
Aro de remolque
Neumático
de repuesto
Bolsa de herramientas
Gato
Palanca del gato
Llave de tuercas
de orejeta
Neumático
de repuesto
Palanca del gato
Llave de tuercas
de orejeta

7–18
Si surge un problema
Neumático desinÀ ado

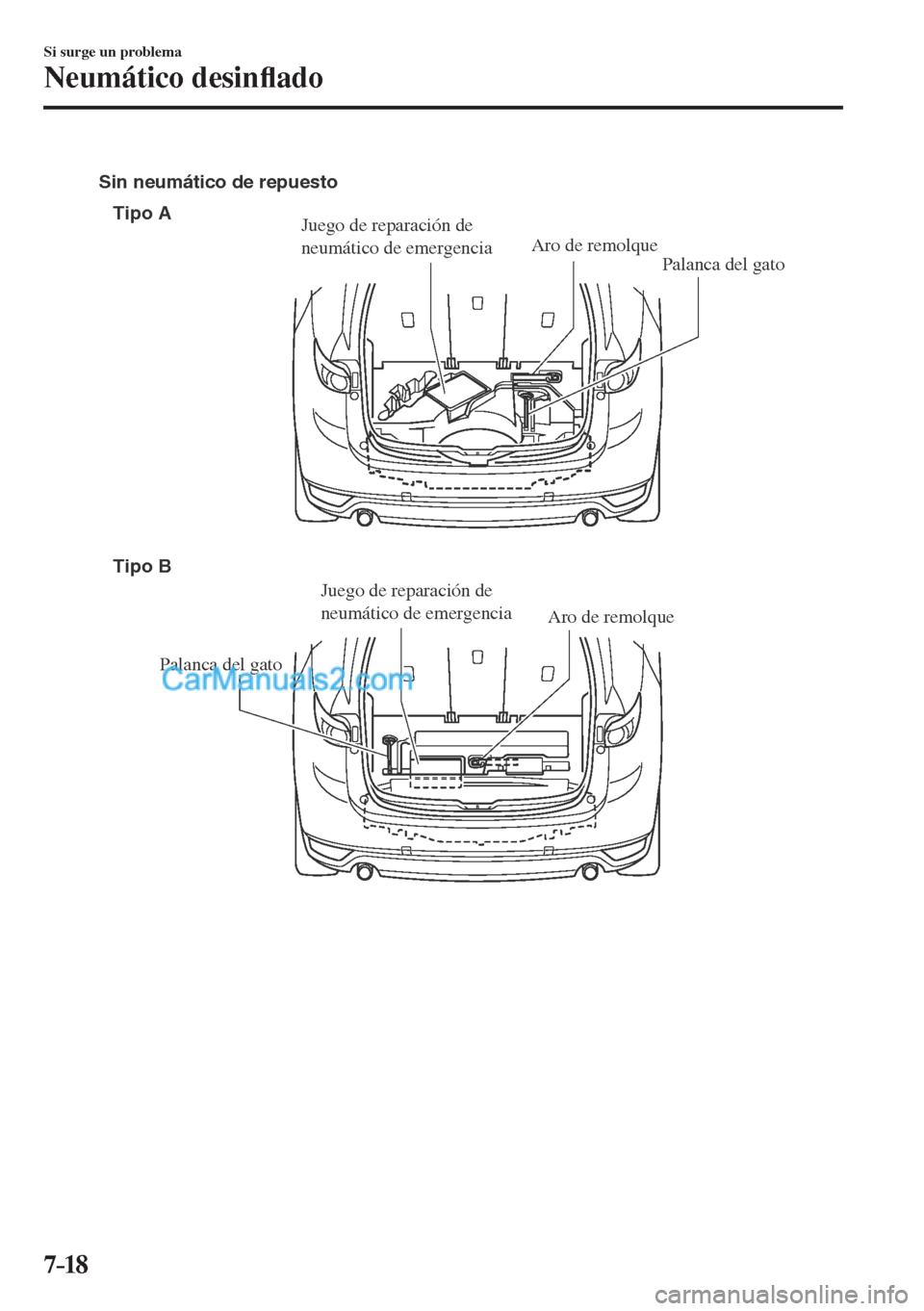

Tipo A
Tipo B Sin neumático de repuesto
Palanca del gato Aro de remolque Juego de reparación de
neumático de emergencia
Palanca del gatoAro de remolque Juego de reparación de
neumático de emergencia

7–19
Si surge un problema
Neumático desinÀ ado
*Algunos modelos.

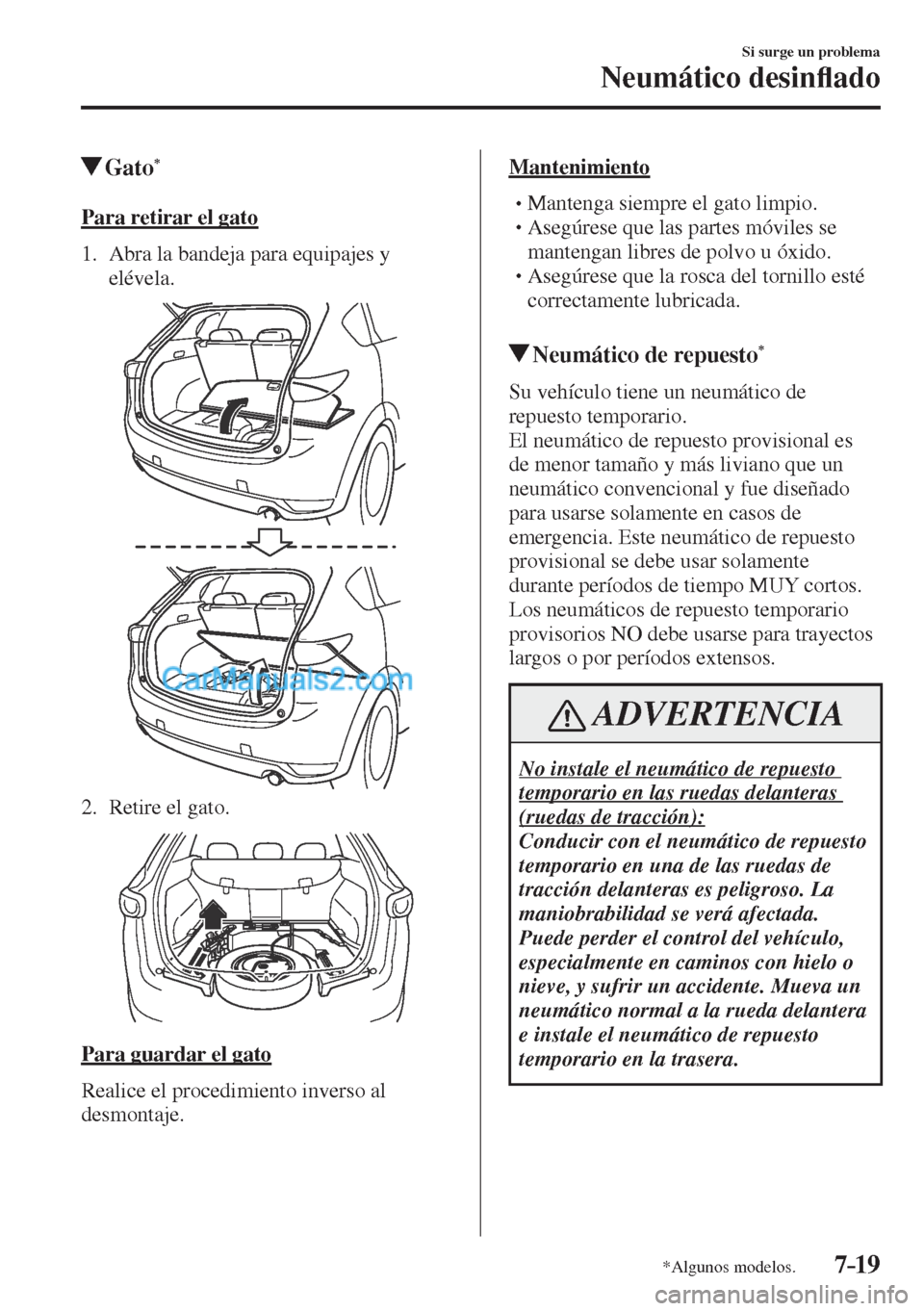

Gato *
Para retirar el gato
1. Abra la bandeja para equipajes y
elévela.


2. Retire el gato.


Para guardar el gato
Realice el procedimiento inverso al
desmontaje.
Mantenimiento





 Mantenga siempre el gato limpio.



 Asegúrese que las partes móviles se
mantengan libres de polvo u óxido.



 Asegúrese que la rosca del tornillo esté
correctamente lubricada.

Neumático de repuesto *
Su vehículo tiene un neumático de
repuesto temporario.
El neumático de repuesto provisional es
de menor tamaño y más liviano que un
neumático convencional y fue diseñado
para usarse solamente en casos de
emergencia. Este neumático de repuesto
provisional se debe usar solamente
durante períodos de tiempo MUY cortos.
Los neumáticos de repuesto temporario
provisorios NO debe usarse para trayectos
largos o por períodos extensos.
ADVERTENCIA
No instale el neumático de repuesto
temporario en las ruedas delanteras
(ruedas de tracción):
Conducir con el neumático de repuesto
temporario en una de las ruedas de
tracción delanteras es peligroso. La
maniobrabilidad se verá afectada.
Puede perder el control del vehículo,
especialmente en caminos con hielo o
nieve, y sufrir un accidente. Mueva un
neumático normal a la rueda delantera
e instale el neumático de repuesto
temporario en la trasera.

7–20
Si surge un problema
Neumático desinÀ ado

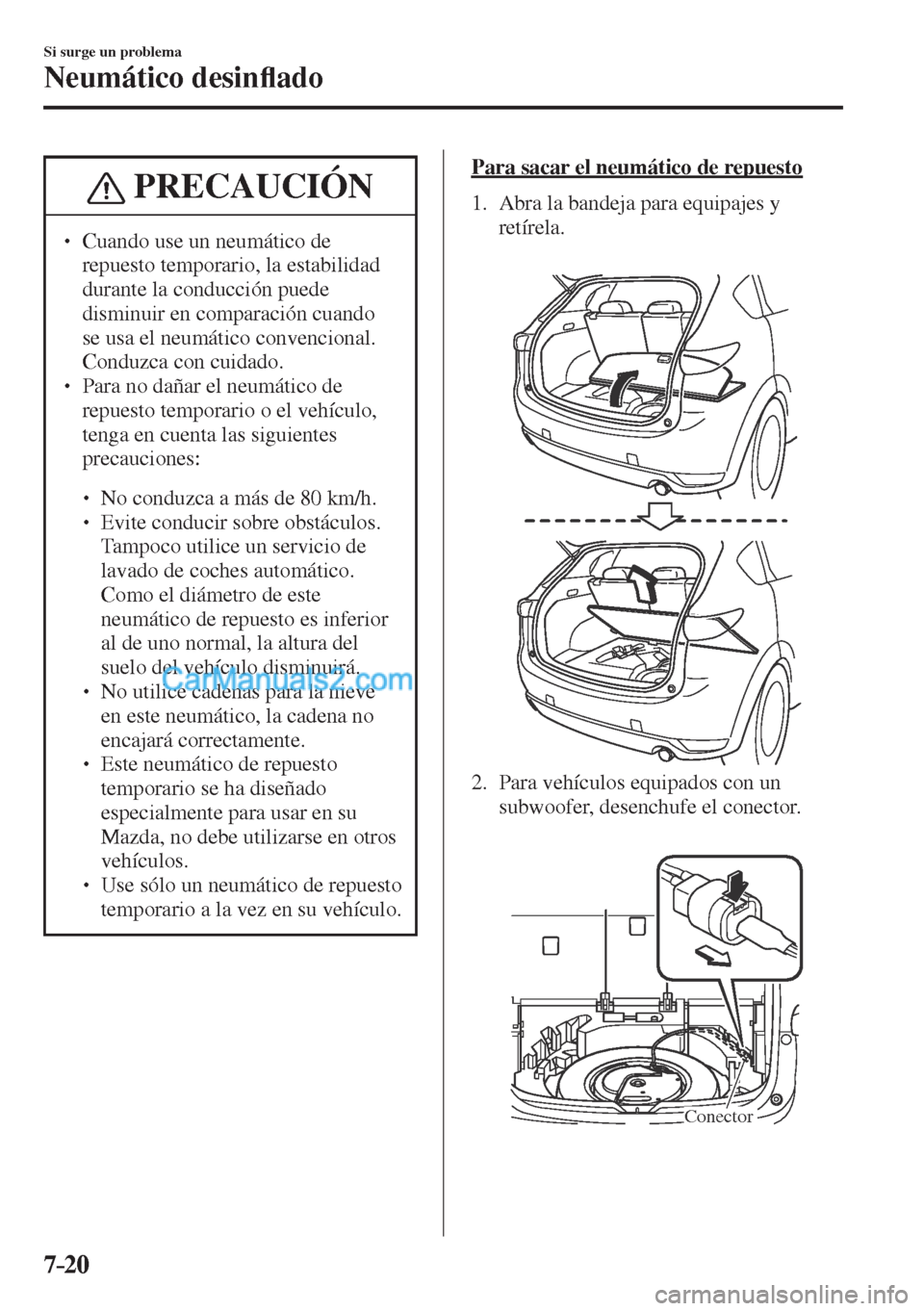

PRECAUCIÓN

 Cuando use un neumático de
repuesto temporario, la estabilidad
durante la conducción puede
disminuir en comparación cuando
se usa el neumático convencional.
Conduzca con cuidado.
  Para no dañar el neumático de
repuesto temporario o el vehículo,
tenga en cuenta las siguientes
precauciones:



 No conduzca a más de 80 km/h.



 Evite conducir sobre obstáculos.
Tampoco utilice un servicio de
lavado de coches automático.
Como el diámetro de este
neumático de repuesto es inferior
al de uno normal, la altura del
suelo del vehículo disminuirá.



 No utilice cadenas para la nieve
en este neumático, la cadena no
encajará correctamente.



 Este neumático de repuesto
temporario se ha diseñado
especialmente para usar en su
Mazda, no debe utilizarse en otros
vehículos.



 Use sólo un neumático de repuesto
temporario a la vez en su vehículo.
Para sacar el neumático de repuesto
1. Abra la bandeja para equipajes y
retírela.



2. Para vehículos equipados con un
subwoofer, desenchufe el conector.


Conector

7–21
Si surge un problema
Neumático desinÀ ado
*Algunos modelos.

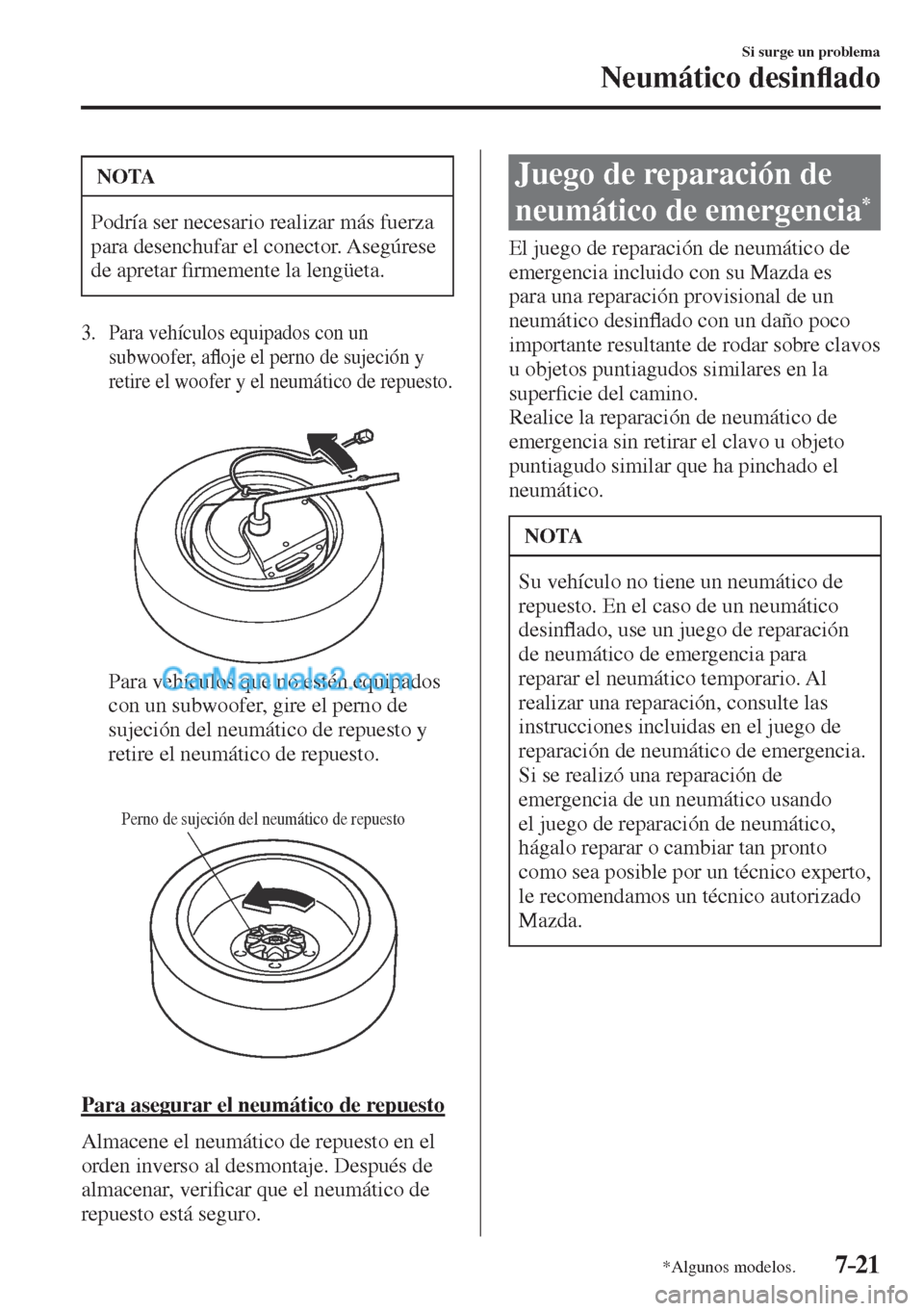

NOTA
Podría ser necesario realizar más fuerza
para desenchufar el conector. Asegúrese
de apretar ¿ rmemente la lengüeta.
3. Para vehículos equipados con un
subwoofer, aÀ oje el perno de sujeción y
retire el woofer y el neumático de repuesto.



Para vehículos que no estén equipados
con un subwoofer, gire el perno de
sujeción del neumático de repuesto y
retire el neumático de repuesto.


Perno de sujeción del neumático de repuesto

Para asegurar el neumático de repuesto
Almacene el neumático de repuesto en el
orden inverso al desmontaje. Después de
almacenar, veri¿ car que el neumático de
repuesto está seguro.
Juego de reparación de
neumático de emergencia
*
El juego de reparación de neumático de
emergencia incluido con su Mazda es
para una reparación provisional de un
neumático desinÀ ado con un daño poco
importante resultante de rodar sobre clavos
u objetos puntiagudos similares en la
super¿ cie del camino.
Realice la reparación de neumático de
emergencia sin retirar el clavo u objeto
puntiagudo similar que ha pinchado el
neumático.
NOTA
Su vehículo no tiene un neumático de
repuesto. En el caso de un neumático
desinÀ ado, use un juego de reparación
de neumático de emergencia para
reparar el neumático temporario. Al
realizar una reparación, consulte las
instrucciones incluidas en el juego de
reparación de neumático de emergencia.
Si se realizó una reparación de
emergencia de un neumático usando
el juego de reparación de neumático,
hágalo reparar o cambiar tan pronto
como sea posible por un técnico experto,
le recomendamos un técnico autorizado
Mazda.

7–22
Si surge un problema
Neumático desinÀ ado

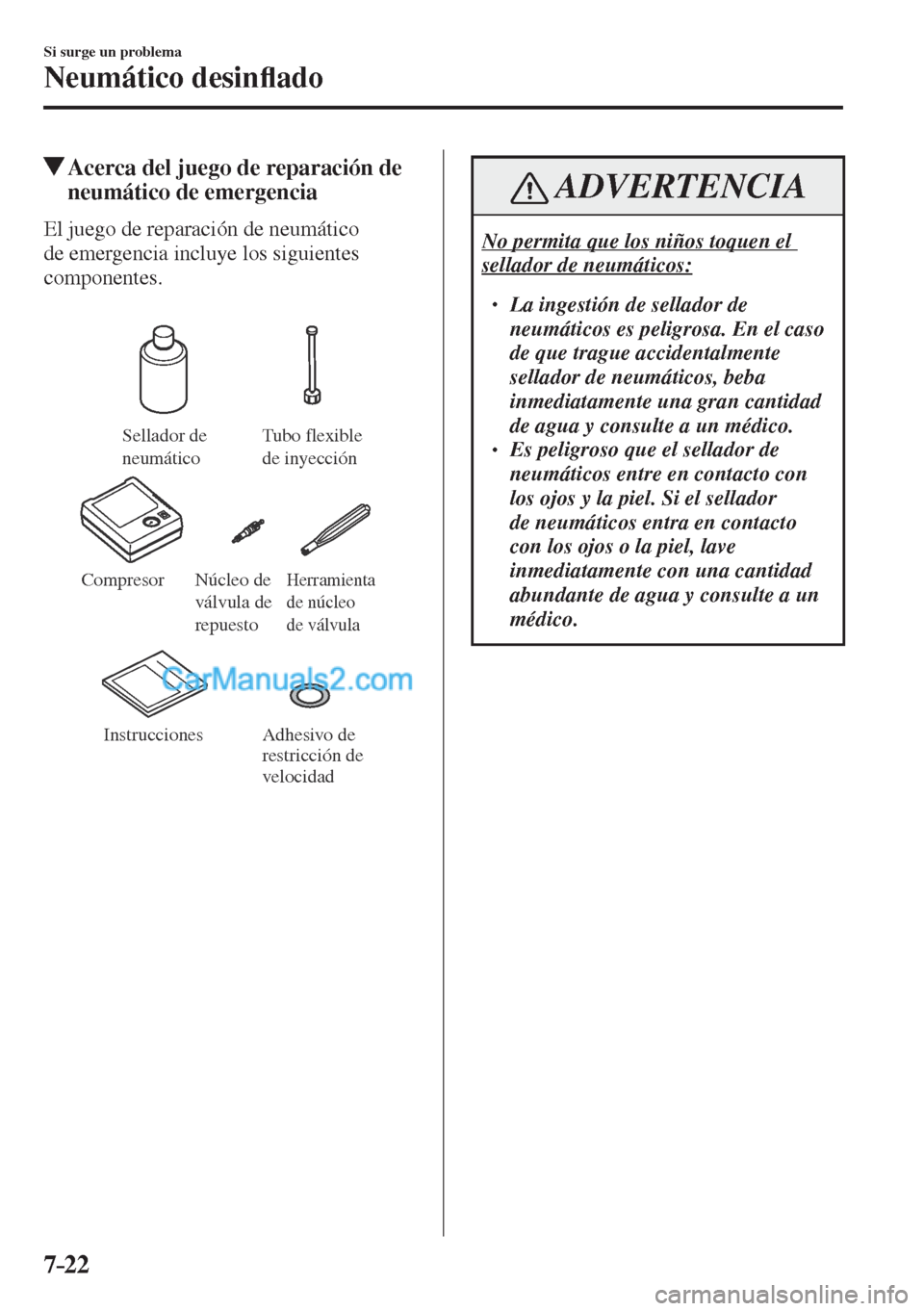

Acerca del juego de reparación de
neumático de emergencia
El juego de reparación de neumático
de emergencia incluye los siguientes
componentes.


Sellador de
neumáticoTubo flexible
de inyección
Compresor
Herramienta
de núcleo
de válvulaNúcleo de
válvula de
repuesto
Adhesivo de
restricción de
velocidad Instrucciones

ADVERTENCIA
No permita que los niños toquen el
sellador de neumáticos:

 La ingestión de sellador de
neumáticos es peligrosa. En el caso
de que trague accidentalmente
sellador de neumáticos, beba
inmediatamente una gran cantidad
de agua y consulte a un médico.
  Es peligroso que el sellador de
neumáticos entre en contacto con
los ojos y la piel. Si el sellador
de neumáticos entra en contacto
con los ojos o la piel, lave
inmediatamente con una cantidad
abundante de agua y consulte a un
médico.

7–23
Si surge un problema
Neumático desinÀ ado

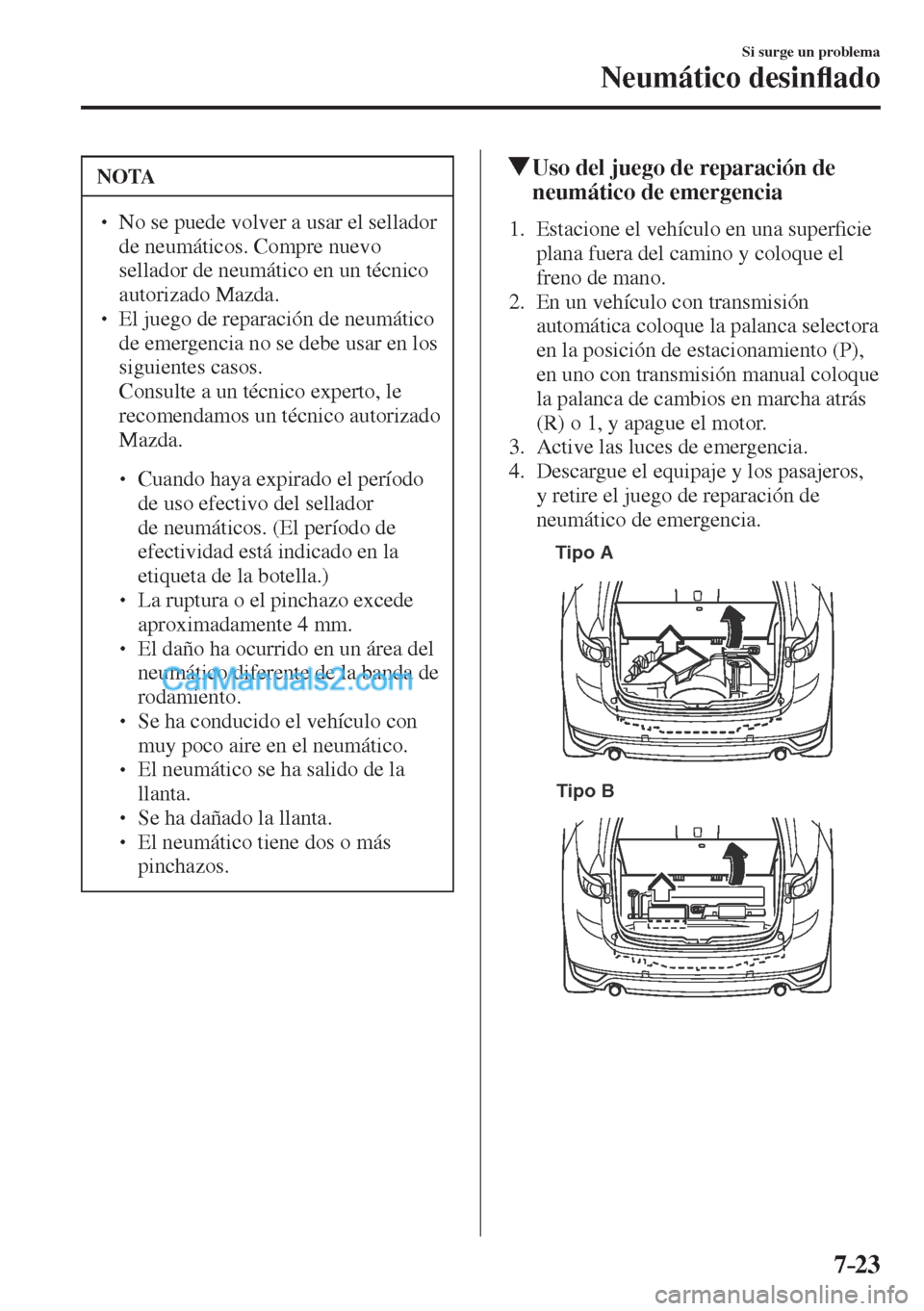

NOTA

 No se puede volver a usar el sellador
de neumáticos. Compre nuevo
sellador de neumático en un técnico
autorizado Mazda.
  El juego de reparación de neumático
de emergencia no se debe usar en los
siguientes casos.
 Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.



 Cuando haya expirado el período
de uso efectivo del sellador
de neumáticos. (El período de
efectividad está indicado en la
etiqueta de la botella.)



 La ruptura o el pinchazo excede
aproximadamente 4 mm.



 El daño ha ocurrido en un área del
neumático diferente de la banda de
rodamiento.



 Se ha conducido el vehículo con
muy poco aire en el neumático.



 El neumático se ha salido de la
llanta.



 Se ha dañado la llanta.



 El neumático tiene dos o más
pinchazos.
Uso del juego de reparación de
neumático de emergencia
1. Estacione el vehículo en una super¿ cie
plana fuera del camino y coloque el
freno de mano.
2. En un vehículo con transmisión
automática coloque la palanca selectora
en la posición de estacionamiento (P),
en uno con transmisión manual coloque
la palanca de cambios en marcha atrás
(R) o 1, y apague el motor.
3. Active las luces de emergencia.
4. Descargue el equipaje y los pasajeros,
y retire el juego de reparación de
neumático de emergencia.

Tipo A
Tipo B

7–24
Si surge un problema
Neumático desinÀ ado

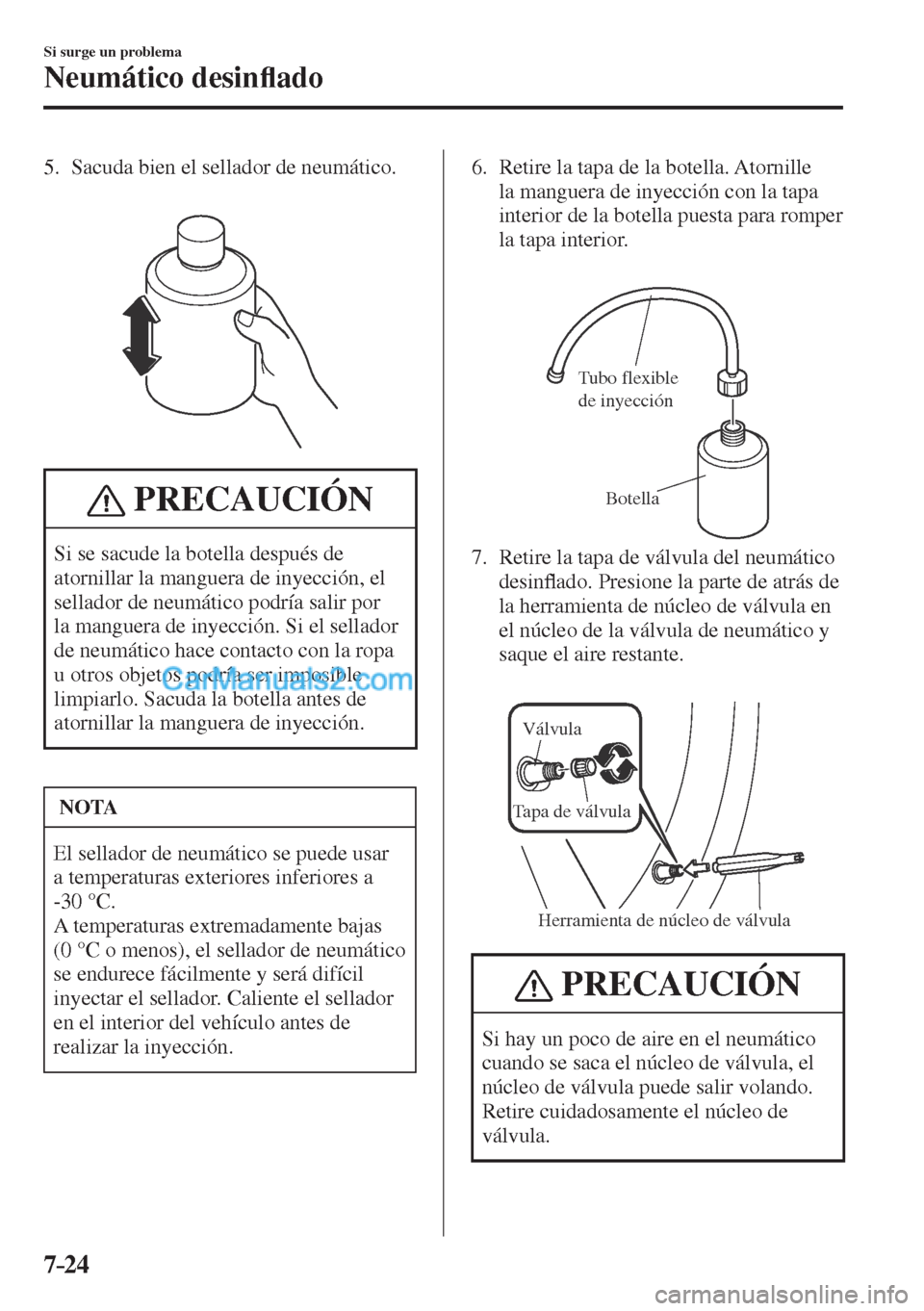

5. Sacuda bien el sellador de neumático.



PRECAUCIÓN
Si se sacude la botella después de
atornillar la manguera de inyección, el
sellador de neumático podría salir por
la manguera de inyección. Si el sellador
de neumático hace contacto con la ropa
u otros objetos podría ser imposible
limpiarlo. Sacuda la botella antes de
atornillar la manguera de inyección.
NOTA
El sellador de neumático se puede usar
a temperaturas exteriores inferiores a
-30 °C.
A temperaturas extremadamente bajas
(0 °C o menos), el sellador de neumático
se endurece fácilmente y será difícil
inyectar el sellador. Caliente el sellador
en el interior del vehículo antes de
realizar la inyección. 6. Retire la tapa de la botella. Atornille
la manguera de inyección con la tapa
interior de la botella puesta para romper
la tapa interior.


Tubo flexible
de inyección
Botella

7. Retire la tapa de válvula del neumático
desinÀ ado. Presione la parte de atrás de
la herramienta de núcleo de válvula en
el núcleo de la válvula de neumático y
saque el aire restante.


Herramienta de núcleo de válvula Válvula
Tapa de válvula
PRECAUCIÓN
Si hay un poco de aire en el neumático
cuando se saca el núcleo de válvula, el
núcleo de válvula puede salir volando.
Retire cuidadosamente el núcleo de
válvula.
