2017 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

5–17 7
Características interiores
Equipamiento interior
*Algunos modelos.

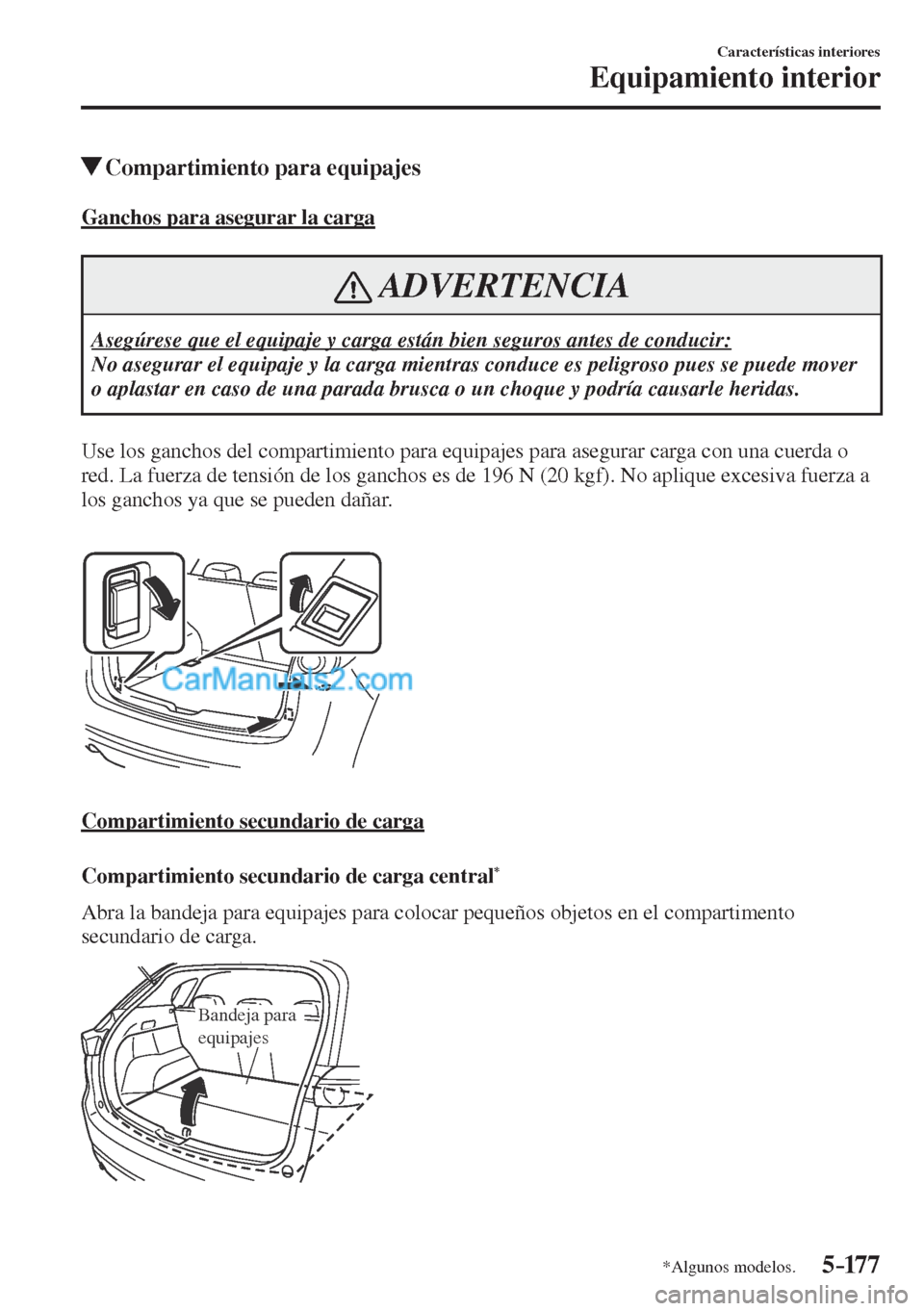

Compartimiento para equipajes
G a n c h o s p a r a a s e g u r a r l a c a r g a
ADVERTENCIA
Asegúrese que el equipaje y carga están bien seguros antes de conducir:
No asegurar el equipaje y la carga mientras conduce es peligroso pues se puede mover
o aplastar en caso de una parada brusca o un choque y podría causarle heridas.
Use los ganchos del compartimiento para equipajes para asegurar carga con una cuerda o
red. La fuerza de tensión de los ganchos es de 196 N (20 kgf). No aplique excesiva fuerza a
los ganchos ya que se pueden dañar.


Compartimiento secundario de carga
Compartimiento secundario de carga central
*
Abra la bandeja para equipajes para colocar pequeños objetos en el compartimento
secundario de carga.

Bandeja para
equipajes

5–178
Características interiores
Equipamiento interior

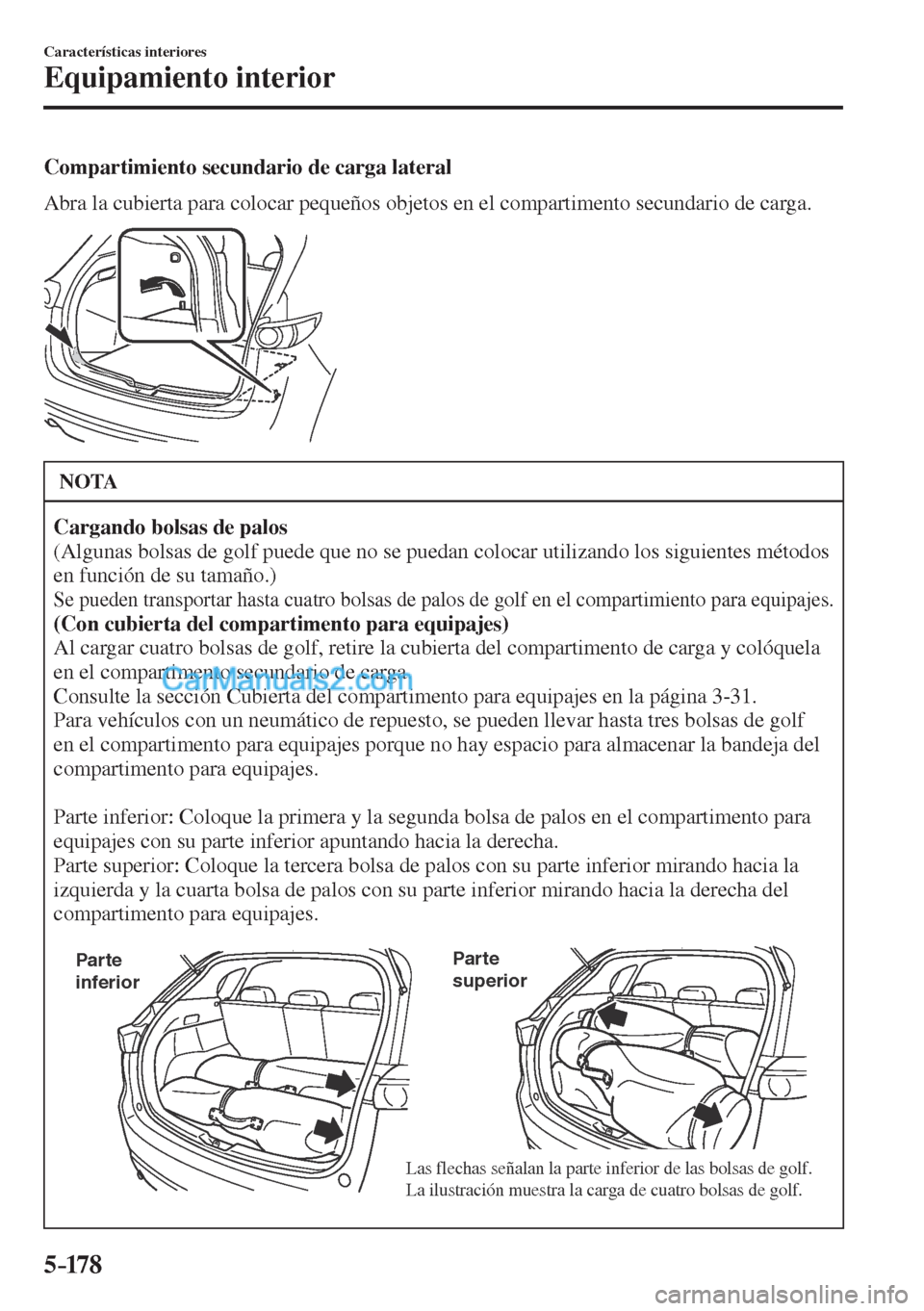

Compartimiento secundario de carga lateral
Abra la cubierta para colocar pequeños objetos en el compartimento secundario de carga.


NOTA
Cargando bolsas de palos
(Algunas bolsas de golf puede que no se puedan colocar utilizando los siguientes métodos
en función de su tamaño.)
Se pueden transportar hasta cuatro bolsas de palos de golf en el compartimiento para equipajes.
(Con cubierta del compartimento para equipajes)
Al cargar cuatro bolsas de golf, retire la cubierta del compartimento de carga y colóquela
en el compartimento secundario de carga.
Consulte la sección Cubierta del compartimento para equipajes en la página 3-31 .
Para vehículos con un neumático de repuesto, se pueden llevar hasta tres bolsas de golf
en el compartimento para equipajes porque no hay espacio para almacenar la bandeja del
compartimento para equipajes.

Parte inferior: Coloque la primera y la segunda bolsa de palos en el compartimento para
equipajes con su parte inferior apuntando hacia la derecha.
Parte superior: Coloque la tercera bolsa de palos con su parte inferior mirando hacia la
izquierda y la cuarta bolsa de palos con su parte inferior mirando hacia la derecha del
compartimento para equipajes.
Las flechas señalan la parte inferior de las bolsas de golf.
Parte
superior Parte
inferior
La ilustración muestra la carga de cuatro bolsas de golf.

5–179
Características interiores
Equipamiento interior
*Algunos modelos.

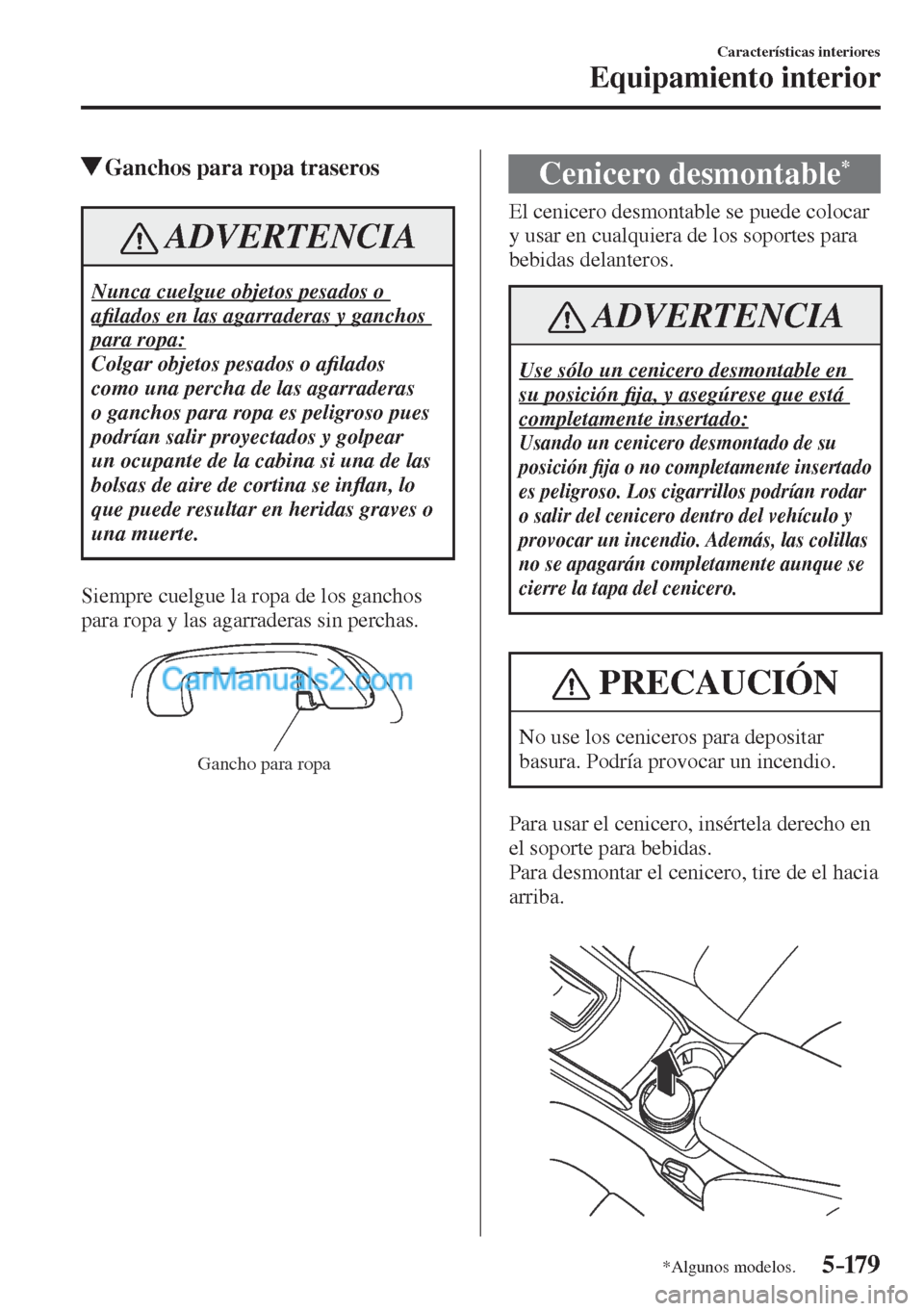

Ganchos para ropa traseros
ADVERTENCIA
Nunca cuelgue objetos pesados o
a¿ lados en las agarraderas y ganchos
para ropa:
Colgar objetos pesados o a¿ lados
como una percha de las agarraderas
o ganchos para ropa es peligroso pues
podrían salir proyectados y golpear
un ocupante de la cabina si una de las
bolsas de aire de cortina se inÀ an, lo
que puede resultar en heridas graves o
una muerte.
Siempre cuelgue la ropa de los ganchos
para ropa y las agarraderas sin perchas.

Gancho para ropa
Cenicero desmontable *
El cenicero desmontable se puede colocar
y usar en cualquiera de los soportes para
bebidas delanteros.
ADVERTENCIA
Use sólo un cenicero desmontable en
su posición ¿ ja, y asegúrese que está
completamente insertado:

Usando un cenicero desmontado de su
posición ¿ ja o no completamente insertado
es peligroso. Los cigarrillos podrían rodar
o salir del cenicero dentro del vehículo y
provocar un incendio. Además, las colillas
no se apagarán completamente aunque se
cierre la tapa del cenicero.
PRECAUCIÓN
No use los ceniceros para depositar
basura. Podría provocar un incendio.
Para usar el cenicero, insértela derecho en
el soporte para bebidas.
Para desmontar el cenicero, tire de el hacia
arriba.

NOTAS
5–18 0

6–1

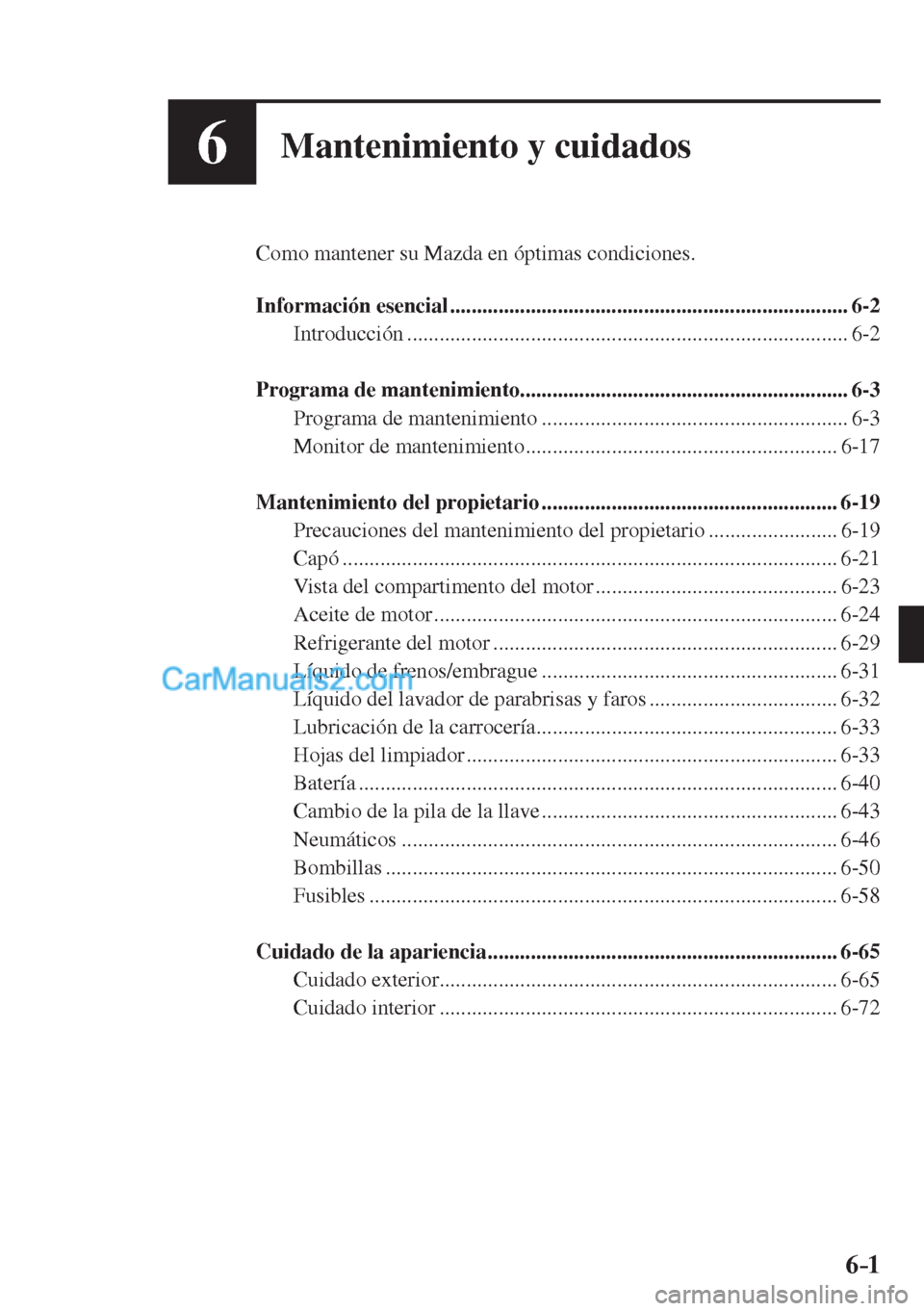

6Mantenimiento y cuidados
Como mantener su Mazda en óptimas condiciones.

Información esencial .......................................................................... 6-2
Introducción .................................................................................. 6-2

Programa de mantenimiento............................................................. 6-3
Programa de mantenimiento ......................................................... 6-3
Monitor de mantenimiento .......................................................... 6-17

Mantenimiento del propietario ....................................................... 6-19
Precauciones del mantenimiento del propietario ........................ 6-19
Capó ............................................................................................ 6-21
Vista del compartimento del motor ............................................. 6-23
Aceite de motor ........................................................................... 6-24
Refrigerante del motor ................................................................ 6-29
Líquido de frenos/embrague ....................................................... 6-31
Líquido del lavador de parabrisas y faros ................................... 6-32
Lubricación de la carrocería ........................................................ 6-33
Hojas del limpiador ..................................................................... 6-33
Batería ......................................................................................... 6-40
Cambio de la pila de la llave ....................................................... 6-43
Neumáticos ................................................................................. 6-46
Bombillas .................................................................................... 6-50
Fusibles ....................................................................................... 6-58

Cuidado de la apariencia ................................................................. 6-65
Cuidado exterior .......................................................................... 6-65
Cuidado interior .......................................................................... 6-72

6–2
Mantenimiento y cuidados
Información esencial

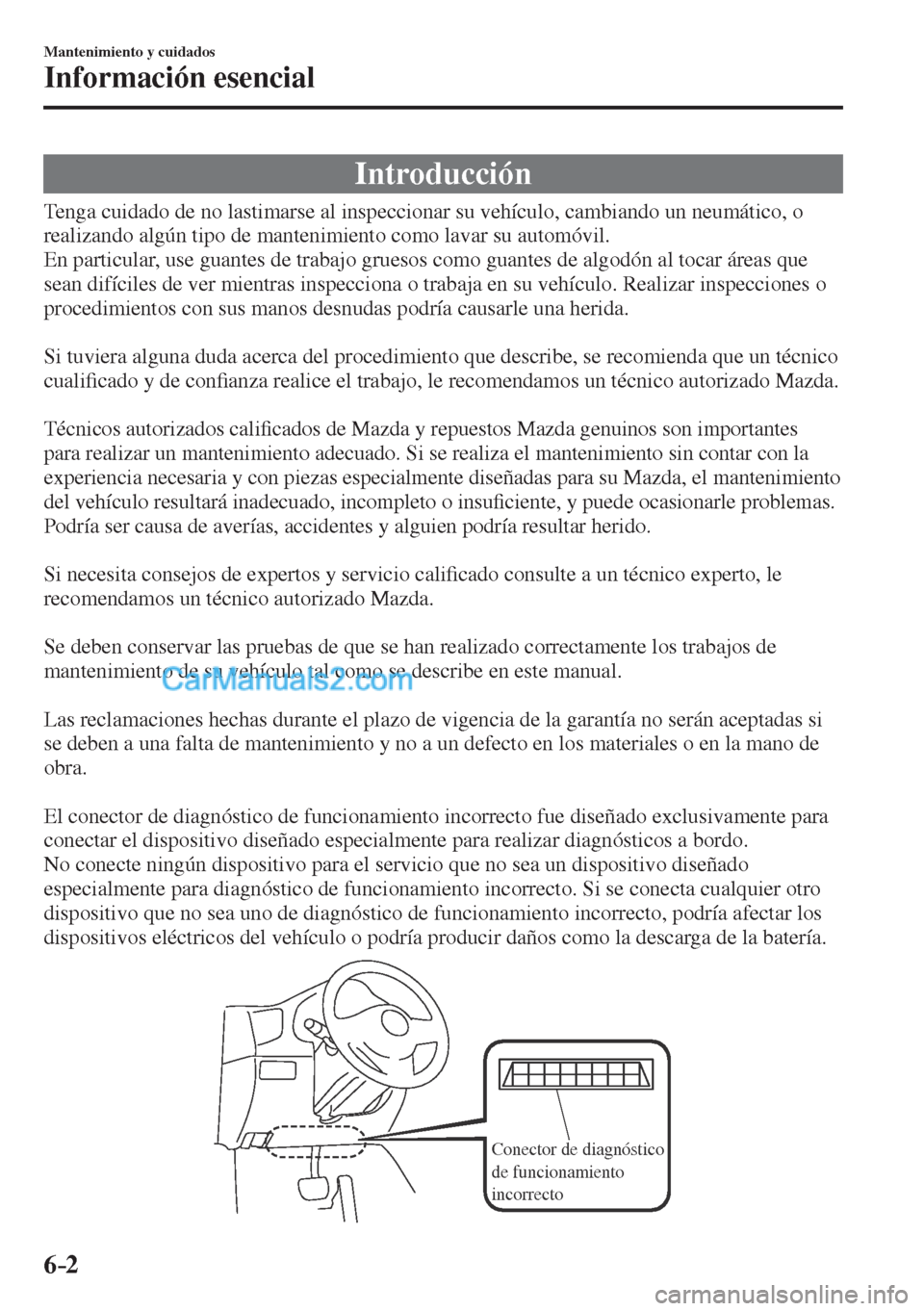

Introducción
Tenga cuidado de no lastimarse al inspeccionar su vehículo, cambiando un neumático, o
realizando algún tipo de mantenimiento como lavar su automóvil.
En particular, use guantes de trabajo gruesos como guantes de algodón al tocar áreas que
sean difíciles de ver mientras inspecciona o trabaja en su vehículo. Realizar inspecciones o
procedimientos con sus manos desnudas podría causarle una herida.

Si tuviera alguna duda acerca del procedimiento que describe, se recomienda que un técnico
cuali¿ cado y de con¿ anza realice el trabajo, le recomendamos un técnico autorizado Mazda.

Técnicos autorizados cali¿ cados de Mazda y repuestos Mazda genuinos son importantes
para realizar un mantenimiento adecuado. Si se realiza el mantenimiento sin contar con la
experiencia necesaria y con piezas especialmente diseñadas para su Mazda, el mantenimiento
del vehículo resultará inadecuado, incompleto o insu¿ ciente, y puede ocasionarle problemas.
Podría ser causa de averías, accidentes y alguien podría resultar herido.

Si necesita consejos de expertos y servicio cali¿ cado consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.

Se deben conservar las pruebas de que se han realizado correctamente los trabajos de
mantenimiento de su vehículo tal como se describe en este manual.

Las reclamaciones hechas durante el plazo de vigencia de la garantía no serán aceptadas si
se deben a una falta de mantenimiento y no a un defecto en los materiales o en la mano de
obra.

El conector de diagnóstico de funcionamiento incorrecto fue diseñado exclusivamente para
conectar el dispositivo diseñado especialmente para realizar diagnósticos a bordo.
No conecte ningún dispositivo para el servicio que no sea un dispositivo diseñado
especialmente para diagnóstico de funcionamiento incorrecto. Si se conecta cualquier otro
dispositivo que no sea uno de diagnóstico de funcionamiento incorrecto, podría afectar los
dispositivos eléctricos del vehículo o podría producir daños como la descarga de la batería.

Conector de diagnóstico
de funcionamiento
incorrecto

6–3
Mantenimiento y cuidados

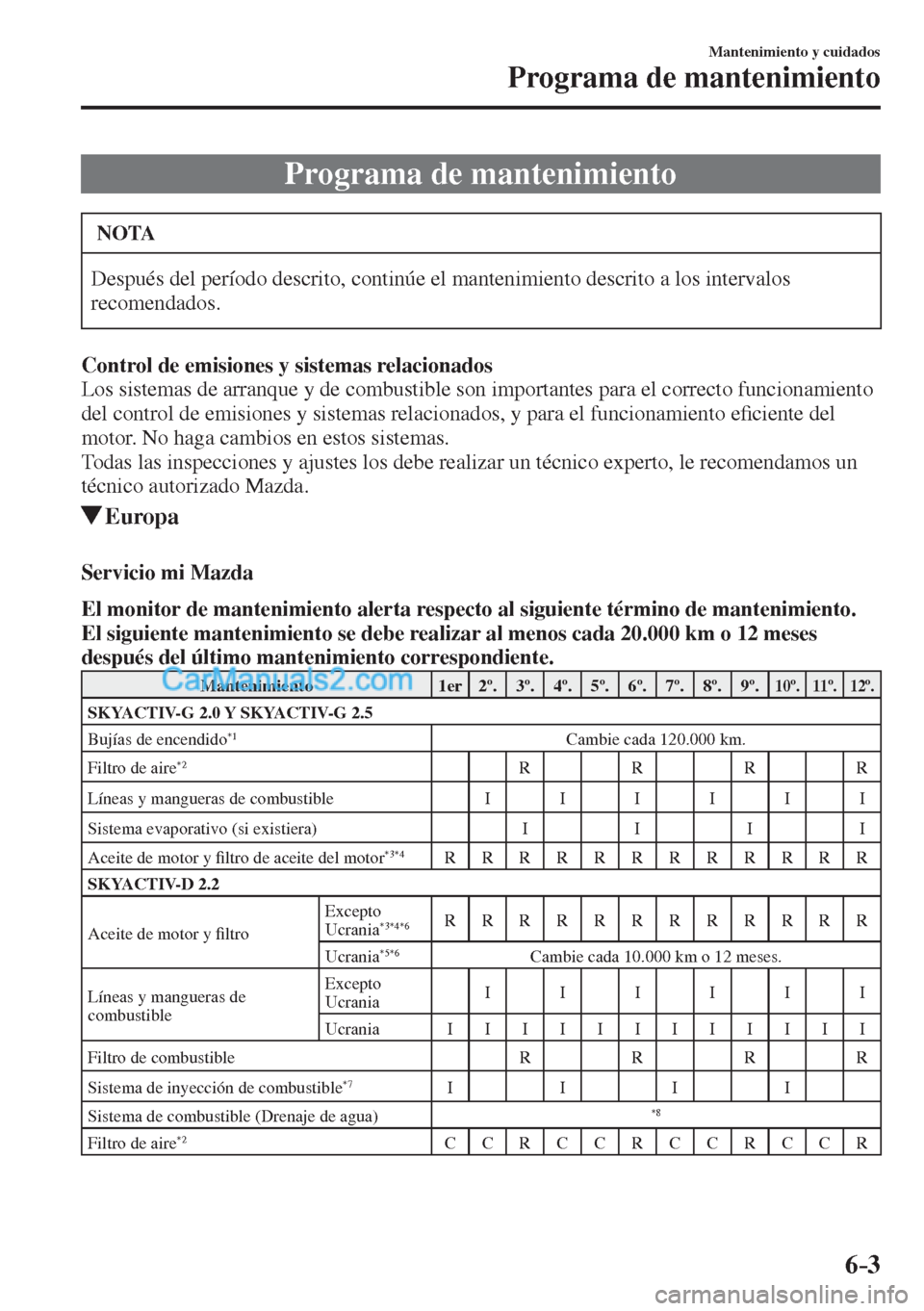

Programa de mantenimiento
Programa de mantenimiento
NOTA
Después del período descrito, continúe el mantenimiento descrito a los intervalos
recomendados.
Control de emisiones y sistemas relacionados
Los sistemas de arranque y de combustible son importantes para el correcto funcionamiento
del control de emisiones y sistemas relacionados, y para el funcionamiento e¿ ciente del
motor. No haga cambios en estos sistemas.
Todas las inspecciones y ajustes los debe realizar un técnico experto, le recomendamos un
técnico autorizado Mazda.
Europa
Servicio mi Mazda
El monitor de mantenimiento alerta respecto al siguiente término de mantenimiento.
El siguiente mantenimiento se debe realizar al menos cada 20.000 km o 12 meses
después del último mantenimiento correspondiente.
Mantenimiento 1er 2º. 3º. 4º. 5º. 6º. 7º. 8º. 9º. 10º. 11 º . 12º.

SKYACTIV-G 2.0 Y SKYACTIV-G 2.5
Bujías de encendido *1 Cambie cada 120.000 km.
Filtro de aire
*2 R R R R
Líneas y mangueras de combustible I I I I I I
Sistema evaporativo (si existiera) I I I I
Aceite de motor y ¿ ltro de aceite del motor
*3*4 R R R R R R R R R R R R
SKYACTIV-D 2.2
Aceite de motor y ¿ ltro Excepto
Ucrania
*3*4*6 R R R R R R R R R R R R
Ucrania *5*6 Cambie cada 10.000 km o 12 meses.
Líneas y mangueras de
combustible Excepto
Ucrania I I I I I I
Ucrania I I I I I I I I I I I I
Filtro de combustible R R R R
Sistema de inyección de combustible
*7 I I I I
Sistema de combustible (Drenaje de agua)
*8
Filtro de aire *2 C C R C C R C C R C C R

6–4
Mantenimiento y cuidados
Programa de mantenimiento

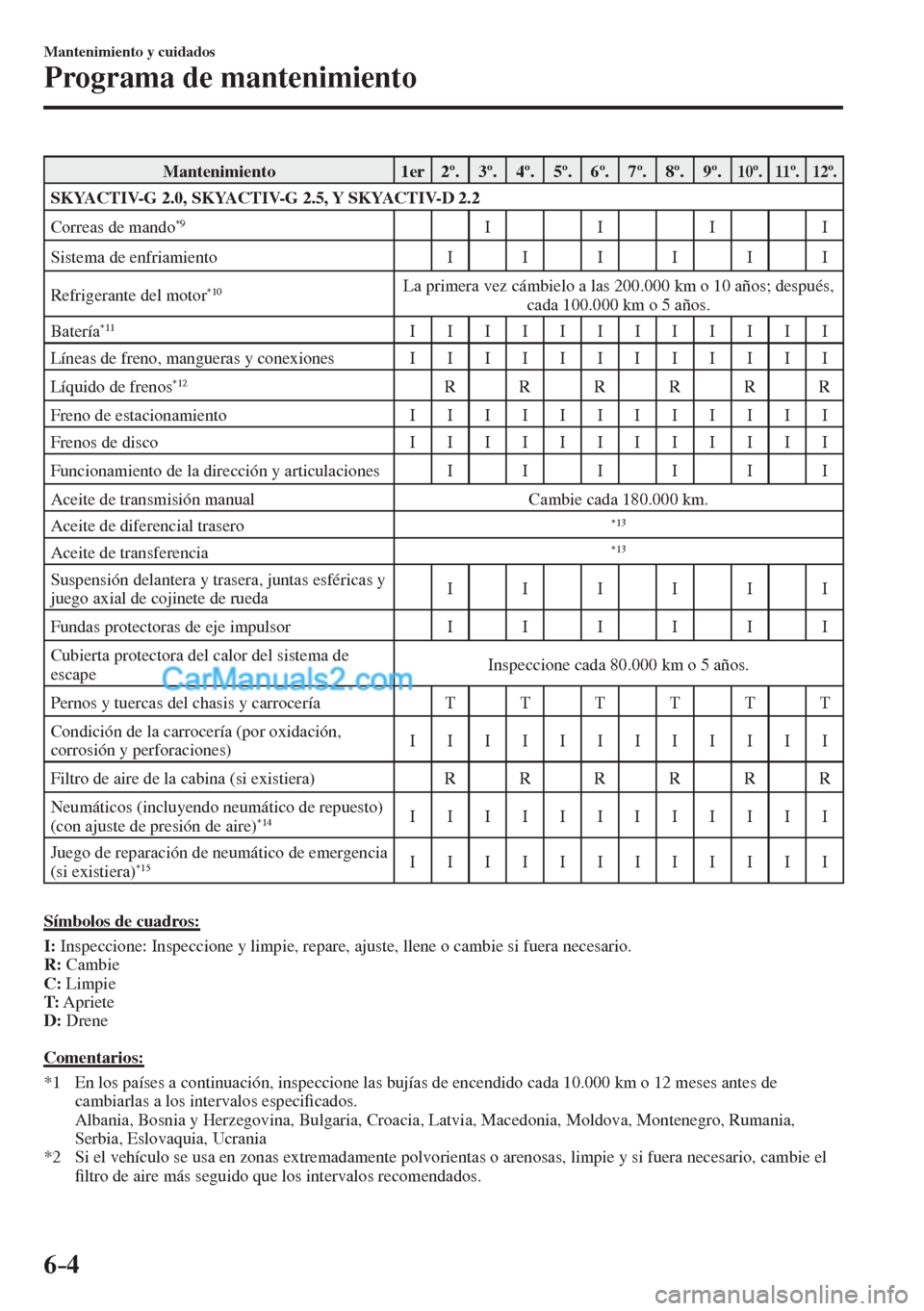

Mantenimiento 1er 2º. 3º. 4º. 5º. 6º. 7º. 8º. 9º. 10º. 11 º . 12º.
SKYACTIV-G 2.0, SKYACTIV-G 2.5, Y SKYACTIV-D 2.2
Correas de mando
*9 I I I I
Sistema de enfriamiento I I I I I I
Refrigerante del motor
*10 La primera vez cámbielo a las 200.000 km o 10 años; después,
cada 100.000 km o 5 años.
Batería
*11 I I I I I I I I I I I I
Líneas de freno, mangueras y conexiones I I I I I I I I I I I I
Líquido de frenos
*12 R R R R R R
Freno de estacionamiento I I I I I I I I I I I I
Frenos de disco I I I I I I I I I I I I
Funcionamiento de la dirección y articulaciones I I I I I I
Aceite de transmisión manual Cambie cada 180.000 km.
Aceite de diferencial trasero
*13
Aceite de transferencia *13
Suspensión delantera y trasera, juntas esféricas y
juego axial de cojinete de rueda I I I I I I
Fundas protectoras de eje impulsor I I I I I I
Cubierta protectora del calor del sistema de
escape Inspeccione cada 80.000 km o 5 años.
Pernos y tuercas del chasis y carrocería T T T T T T
Condición de la carrocería (por oxidación,
corrosión y perforaciones) I I I I I I I I I I I I
Filtro de aire de la cabina (si existiera) R R R R R R
Neumáticos (incluyendo neumático de repuesto)
(con ajuste de presión de aire)
*14 I I I I I I I I I I I I
Juego de reparación de neumático de emergencia
(si existiera)
*15 I I I I I I I I I I I I
Símbolos de cuadros:
I : Inspeccione: Inspeccione y limpie, repare, ajuste, llene o cambie si fuera necesario.
R : Cambie
C : Limpie
T : Apriete
D : Drene
Comentarios:
*1 En los países a continuación, inspeccione las bujías de encendido cada 10.000 km o 12 meses antes de
cambiarlas a los intervalos especi¿ cados.
Albania, Bosnia y Herzegovina, Bulgaria, Croacia, Latvia, Macedonia, Moldova, Montenegro, Rumania,
Serbia, Eslovaquia, Ucrania
*2 Si el vehículo se usa en zonas extremadamente polvorientas o arenosas, limpie y si fuera necesario, cambie el
¿ ltro de aire más seguido que los intervalos recomendados.
