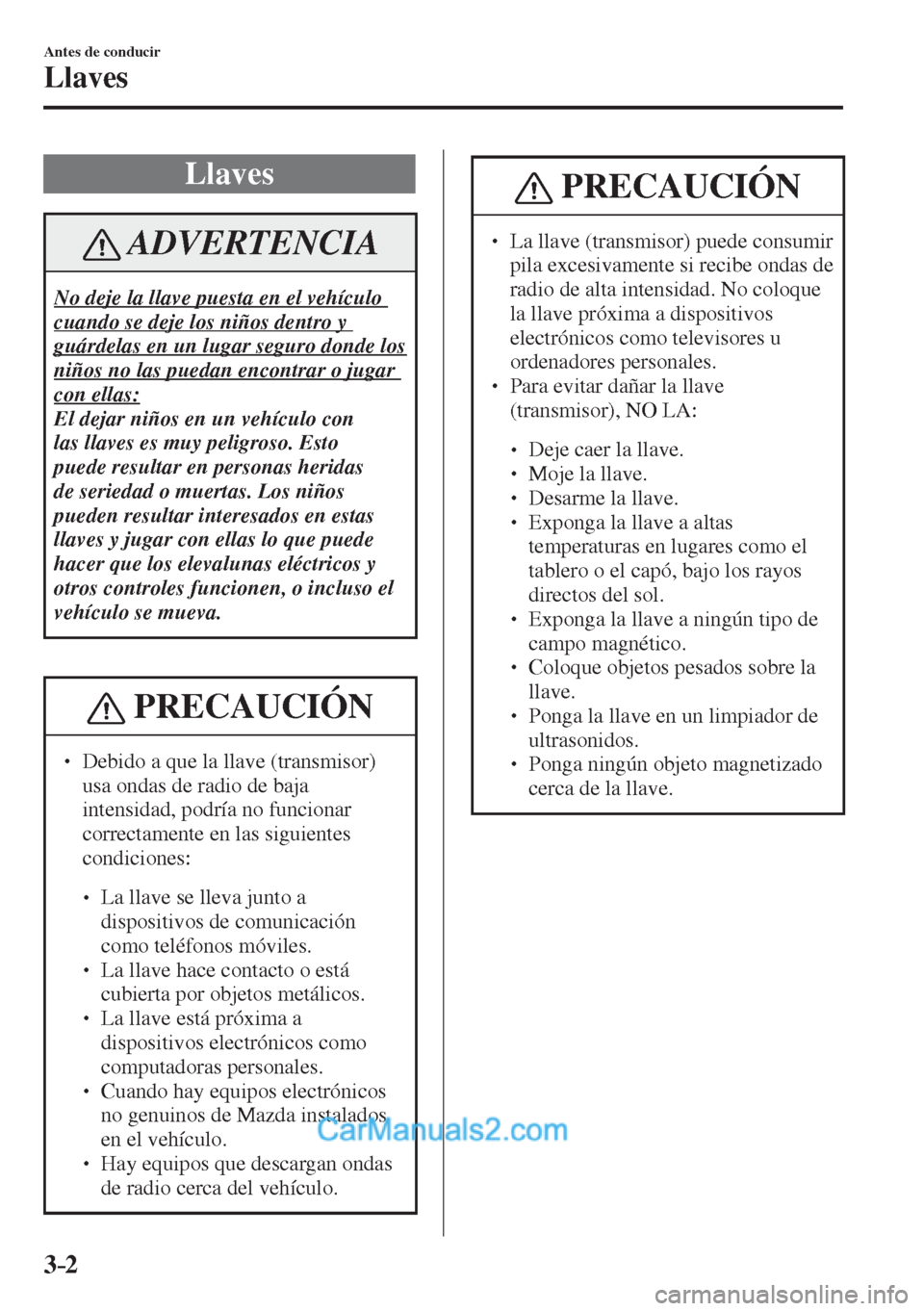

3–2
Antes de conducir
Llaves
L l a v e s
ADVERTENCIA
No deje la llave puesta en el vehículo
cuando se deje los niños dentro y
guárdelas en un lugar seguro donde los
niños no las puedan encontrar o jugar
con ellas:
El dejar niños en un vehículo con
las llaves es muy peligroso. Esto
puede resultar en personas heridas
de seriedad o muertas. Los niños
pueden resultar interesados en estas
llaves y jugar con ellas lo que puede
hacer que los elevalunas eléctricos y
otros controles funcionen, o incluso el
vehículo se mueva.
PRECAUCIÓN
  Debido a que la llave (transmisor)
usa ondas de radio de baja
intensidad, podría no funcionar
correctamente en las siguientes
condiciones:



 La llave se lleva junto a
dispositivos de comunicación
como teléfonos móviles.



 La llave hace contacto o está
cubierta por objetos metálicos.



 La llave está próxima a
dispositivos electrónicos como
computadoras personales.



 Cuando hay equipos electrónicos
no genuinos de Mazda instalados
en el vehículo.



 Hay equipos que descargan ondas
de radio cerca del vehículo.
PRECAUCIÓN



 La llave (transmisor) puede consumir
pila excesivamente si recibe ondas de
radio de alta intensidad. No coloque
la llave próxima a dispositivos
electrónicos como televisores u
ordenadores personales.
  Para evitar dañar la llave
(transmisor), NO LA:



 Deje caer la llave.



 Moje la llave.



 Desarme la llave.



 Exponga la llave a altas
temperaturas en lugares como el
tablero o el capó, bajo los rayos
directos del sol.



 Exponga la llave a ningún tipo de
campo magnético.



 Coloque objetos pesados sobre la
llave.



 Ponga la llave en un limpiador de
ultrasonidos.



 Ponga ningún objeto magnetizado
cerca de la llave.

3–9
Antes de conducir
Sistema avanzado del telemando de las puertas
*Algunos modelos.
Sistema avanzado del
telemando de las puertas
*
ADVERTENCIA
Las ondas de radio de la llave
pueden afectar el funcionamiento de
dispositivos médicos como marcapasos:
Antes de usar la llave próxima a personas
con dispositivo médico, consulte al
fabricante del dispositivo médico o su
médico por si las ondas de radio de la
llave pueden afectar dicho dispositivo.
La función de sistema avanzado de
telemando de las puertas le permite cerrar/
abrir los seguros de la puerta y el portón
trasero, o abrir el portón trasero mientras
lleva la llave.

Los funcionamientos incorrectos o
advertencias del sistema son indicados por
las siguientes advertencias sonoras.



 Advertencia sonora de interruptor de
solicitud inoperante
  Consulte la sección Advertencia sonora
de interruptor de petición inoperante
(Con función de entrada sin llave
avanzada) en la página 7-72 .




 Advertencia sonora de llave dejada en el
compartimento para equipajes
  Consulte la sección Advertencia sonora
de llave dejada en el compartimiento
para equipajes (Con función de entrada
sin llave avanzada) en la página 7-72 .




 Advertencia sonora de llave dejada en el
vehículo
  Consulte la sección Advertencia sonora
de llave dejada en el vehículo (Con
función de entrada sin llave avanzada)
en la página 7-72 .

NOTA
Las funciones de entrada sin llaves
avanzadas se pueden desactivar para
prevenir algún efecto adverso en un
usuario que use un marcapasos u otro
dispositivo médico. Si el sistema está
desactivado, no podrá arrancar el motor
llevando la llave. Consulte a un técnico
experto, le recomendamos un técnico
autorizado de Mazda para obtener más
información. Si el sistema de entrada
sin llave avanzada ha sido desactivado,
podrá arrancar el motor mediante el
siguiente procedimiento indicado
cuando se ha descargado la pila de la
llave.
Consulte la sección Función de arranque
del motor cuando la pila de la llave está
descargada en la página 4-11 .

3–10
Antes de conducir
Sistema avanzado del telemando de las puertas
Rango de funcionamiento
El sistema funciona solo cuando el
conductor está en el vehículo o dentro del
rango de funcionamiento mientras usa la
llave.
NOTA
Cuando la carga de la pila está baja, o
en lugares donde hay ondas de radio
de alta intensidad o ruido, el rango
de funcionamiento puede reducirse o
el sistema podría no funcionar. Para
determinar el cambio de la pila, consulte
la sección Sistema de seguridad sin llave
en la página 3-3 .
Cerrar, abrir las puertas y la
compuerta trasera

Antena exterior
Rango de funcionamiento
80 cm
80 cm 80 cm
Bloqueo


Antena exterior
Rango de funcionamiento
80 cm 80 cm
Desbloqueo

NOTA
  El sistema podría no funcionar si se
encuentra demasiado cerca de las
ventanillas, mango de puertas o la
compuerta trasera.
  Si se deja la llave en las siguientes
áreas y sale del vehículo, las puertas
se podrían cerrar dependiendo de
las condiciones de las ondas de
radio incluso si se deja la llave en el
vehículo.



 Alrededor del panel de
instrumentos



 En los compartimientos para
guardar objetos como la guantera o
la consola central



 Próximo a un dispositivo de
comunicación como un teléfono
móvil
Abriendo el portón trasero

Antena exterior
80 cm
Rango de funcionamiento

3–12
Antes de conducir
Puertas y cerraduras
*Algunos modelos.
NOTA
  Siempre apague el motor y cierre
las puertas. Además, para evitar que
roben objetos valiosos, no los deje
dentro de la cabina.
  Si se deja la llave en las siguientes
áreas y sale del vehículo, las puertas
se podrían cerrar dependiendo de
las condiciones de las ondas de
radio incluso si se deja la llave en el
vehículo.



 Alrededor del panel de
instrumentos



 En los compartimientos para
guardar objetos como la guantera o
la consola central



 Próximo a un dispositivo de
comunicación como un teléfono
móvil


 La función de prevención de cierre
del vehículo evita que Ud. se quede
con el vehículo cerrado fuera del
vehículo.
 (Modelos europeos)  Todas las puertas y la compuerta
trasera se abrirán automáticamente si
fueron cerradas usando las cerraduras
eléctricas con una de las puertas
abiertas.
 Si se cierran todas las puertas incluso
si la compuerta trasera está abierta,
todas las puertas se cerrarán con
seguro.
 (Excepto modelos europeos)  Todas las puertas y la compuerta
trasera se abrirán automáticamente
si son cerradas usando las cerraduras
eléctricas cuando una de las puertas o
la compuerta trasera está abierta.
NOTA


 (Sistema de apertura de puerta
(control) con detección de choque) *  Este sistema abre automáticamente
las puertas y la compuerta trasera
en caso de que el vehículo se vea
envuelto en un accidente para
permitir a los pasajeros salir del
vehículo inmediatamente y evitar que
queden atrapados dentro. Mientras
el encendido está en ON y en el
caso de que el vehículo reciba un
impacto lo su¿ cientemente fuerte
como para inÀ ar las bolsas de aire,
todas las puertas y la compuerta
trasera se cerrarán automáticamente
después de que hayan transcurrido
aproximadamente 6 segundos desde
el accidente.
 Las puertas y la compuerta trasera
podrían no abrirse dependiendo de
cómo sea el impacto, la fuerza del
impacto y otras condiciones del
accidente.
 Si los sistemas relacionados con
las puertas o la batería tienen un
funcionamiento incorrecto, las
puertas y la compuerta trasera no se
abrirán.

3–59
Antes de conducir
Sistema de seguridad
NOTA
  Las llaves tienen un código
electrónico único. Por esta razón, y
para su seguridad, para obtener un
llave de reemplazo existe un tiempo
de espera. Estas llaves sólo se pueden
obtener en un técnico autorizado
Mazda.
  Siempre tenga a mano una llave de
reemplazo para usar en caso que
pierda la llave original. Si pierde una
de las llaves, consulte a un técnico
autorizado Mazda tan pronto como
sea posible.
  Si pierde una llave, un técnico
autorizado Mazda cambiará el código
electrónico de las llaves restantes
y del sistema inmovilizador. Lleve
todas las llaves restantes a un técnico
autorizado Mazda para reponerlas.
 De esta manera no se podrá arrancar
su vehículo si no es con una llave
que tenga el código nuevo.
Funcionamiento
NOTA
  El motor podría no arrancar y el
indicador de seguridad podría
encenderse o destellar si se coloca
la llave en un lugar donde es difícil
para el sistema detectar la señal,
como en el panel de instrumentos,
o la guantera. Mueva la llave hacia
otro lugar dentro del rango de señal,
cambie el encendido a la posición de
desconectado y vuelva a arrancar el
motor.
  Las señales de una emisora de TV o
radio, o de un transmisor o teléfono
móvil pueden interferir con el
sistema inmovilizador. Si estuviera
usando la llave apropiada y el
motor de su vehículo no arrancara,
compruebe el indicador de seguridad.
Armado
El sistema se arma cuando el conmutador
de arranque se cambia de ON a
desconectado.
El indicador de seguridad en el grupo de
instrumentos destella cada 2 segundos
hasta que se desarma el sistema.

4–6
Al conducir
Arranque/apagado del motor
Puesta en marcha del motor
ADVERTENCIA
Las ondas de radio de la llave
pueden afectar el funcionamiento de
dispositivos médicos como marcapasos:
Antes de usar la llave próxima a
personas con dispositivo médico,
consulte al fabricante del dispositivo
médico o su médico por si las ondas de
radio de la llave pueden afectar dicho
dispositivo.
NOTA
  La llave debe ser llevada consigo
debido a que la llave tiene un chip
inmovilizador que se debe comunicar
con los controles del motor a corta
distancia.
  El motor se puede arrancar cuando
el arranque a botón se oprime de
desconectado, ACC u ON.
  Las funciones del sistema de
arranque a botón (función que le
permite arrancar el motor sólo
llevando la llave) se pueden
desactivar para evitar cualquier
efecto adverso a una persona que
use marcapasos u otro dispositivo
médico. Si el sistema está
desactivado, no podrá arrancar el
motor llevando la llave. Consulte a
un técnico experto, le recomendamos
un técnico autorizado de Mazda
para obtener más información. Si las
funciones del sistema de arranque
a botón han sido desactivadas,
podrá arrancar el motor mediante el
siguiente procedimiento indicado
cuando se ha descargado la pila de la
llave.
 Consulte la sección Función de
arranque del motor cuando la pila de
la llave está descargada en la página
4-11 .
  Después de arrancar un motor frío,
la velocidad del motor aumenta y se
escuchará un chirrido proveniente del
compartimiento del motor.
 Esto es para mejorar la puri¿ cación
de los gases del escape y no indica
ningún defecto en los componentes.

4–131
Al conducir
i-ACTIVSENSE
Cámara y sensores
Cámara de detección delantera (FSC)
La cámara de detección delantera (FSC) detecta las indicaciones de carril y reconoce los
faros, luces de cola y luces de la ciudad durante la conducción nocturna. Además, también
detecta el vehículo precedentes, peatones u obstrucciones. Los siguientes sistemas también
usan la cámara sensora hacia adelante (FSC).



 Sistema de control de luces de carretera (HBC)



 Faros LED adaptativos (ALH)



 Alerta de atención de conductor (DAA)



 Sistema de asistencia de mantenimiento en carril (LAS) y sistema de advertencia de
abandono de carril (LDWS)



 Sistema de reconocimiento de señales de tránsito (TSR)



 Soporte de freno de ciudad inteligente avanzado (Advanced SCBS)



 Sistema de ayuda inteligente para el frenado en la ciudad [Avance] (SCBS F)



 Sistema de ayuda inteligente para el frenado (SBS)



 Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función
Stop & Go)

La cámara sensora hacia adelante (FSC) está instalada en la parte de arriba del parabrisas
cerca del espejo retrovisor.
Consulte la sección Cámara sensora hacia adelante (FSC) en la página 4-240 .
Sensor de radar (delantero)
El sensor de radar (delantero) funciona detectando las ondas de radio enviadas por el radar
al ser reÀ ejadas por un vehículo situado delante del suyo. Los siguientes sistemas también
usan el sensor de radar (parte delantera).



 Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función
Stop & Go)



 Sistema de control de velocidad del radar de Mazda (MRCC)



 Sistema de apoyo de reconocimiento de la distancia (DRSS)



 Sistema de ayuda inteligente para el frenado (SBS)
El sensor de radar (delantero) está montado detrás de la rejilla delantera.
Consulte la sección Sensor de radar (Delantero) en la página 4-247 .

4–132
Al conducir
i-ACTIVSENSE
Sensores de radar (traseros)
Los sensores de radar (traseros) funcionan detectando las ondas de radio enviadas por
el radar al ser reÀ ejadas por un vehículo que se acerca por detrás o una obstrucción. Los
siguientes sistemas también usan los sensores de radar (parte trasera).



 Control de puntos ciegos (BSM)



 Alerta trasera de velocidad del trá¿ co (RCTA)
Los sensores de radar (parte trasera) están instalados dentro del parachoques trasero, uno del
lado izquierdo y otro del lado derecho.
Consulte la sección Sensores de radar (Traseros) en la página 4-250 .
Sensores ultrasónico (traseros)
Los sensores ultrasónicos (traseros) funcionan detectando las ondas ultrasónicas reÀ ejadas
por las obstrucciones en la parte de atrás enviados por los sensores ultrasónicos. Los
siguientes sistemas también usan los sensores ultrasónicos (traseros).



 Sistema de ayuda inteligente para el frenado en la ciudad [Marcha atrás] (SCBS R)
Los sensores ultrasónicos (traseros) son montados en el paragolpes trasero.
Consulte la sección Sensores ultrasónicos (Traseros) en la página 4-252 .
