2017 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

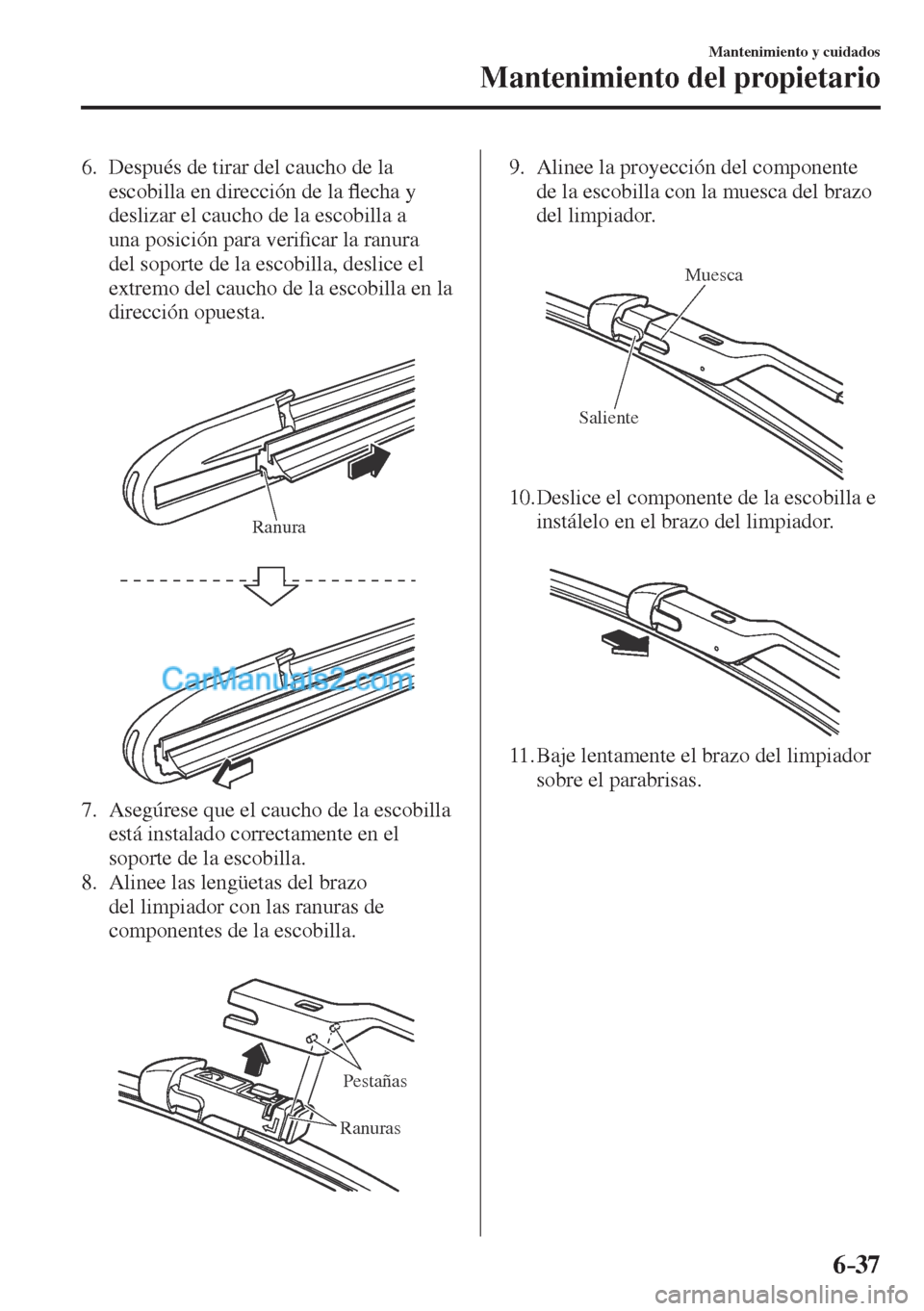

6–37
Mantenimiento y cuidados
Mantenimiento del propietario
6. Después de tirar del caucho de la
escobilla en dirección de la À echa y
deslizar el caucho de la escobilla a
una posición para veri¿ car la ranura
del soporte de la escobilla, deslice el
extremo del caucho de la escobilla en la
dirección opuesta.


Ranura

7. Asegúrese que el caucho de la escobilla
está instalado correctamente en el
soporte de la escobilla.
8. Alinee las lengüetas del brazo
del limpiador con las ranuras de
componentes de la escobilla.


Pestañas
Ranuras
9. Alinee la proyección del componente
de la escobilla con la muesca del brazo
del limpiador.


Muesca
Saliente

10. Deslice el componente de la escobilla e
instálelo en el brazo del limpiador.



11. Baje lentamente el brazo del limpiador
sobre el parabrisas.

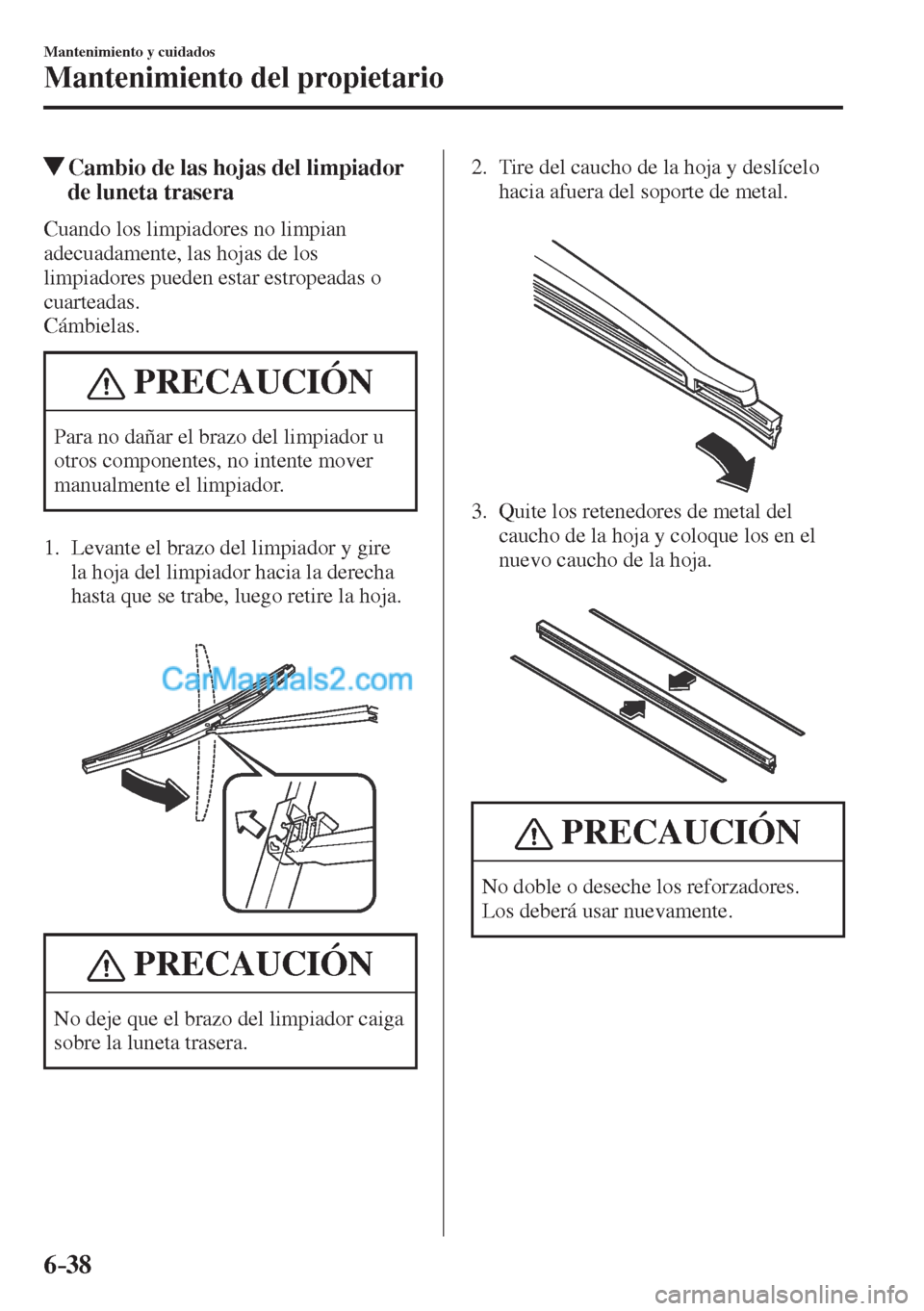

6–38
Mantenimiento y cuidados
Mantenimiento del propietario
Cambio de las hojas del limpiador
de luneta trasera
Cuando los limpiadores no limpian
adecuadamente, las hojas de los
limpiadores pueden estar estropeadas o
cuarteadas.
Cámbielas.
PRECAUCIÓN
Para no dañar el brazo del limpiador u
otros componentes, no intente mover
manualmente el limpiador.
1. Levante el brazo del limpiador y gire
la hoja del limpiador hacia la derecha
hasta que se trabe, luego retire la hoja.



PRECAUCIÓN
No deje que el brazo del limpiador caiga
sobre la luneta trasera. 2. Tire del caucho de la hoja y deslícelo
hacia afuera del soporte de metal.



3. Quite los retenedores de metal del
caucho de la hoja y coloque los en el
nuevo caucho de la hoja.



PRECAUCIÓN
No doble o deseche los reforzadores.
Los deberá usar nuevamente.

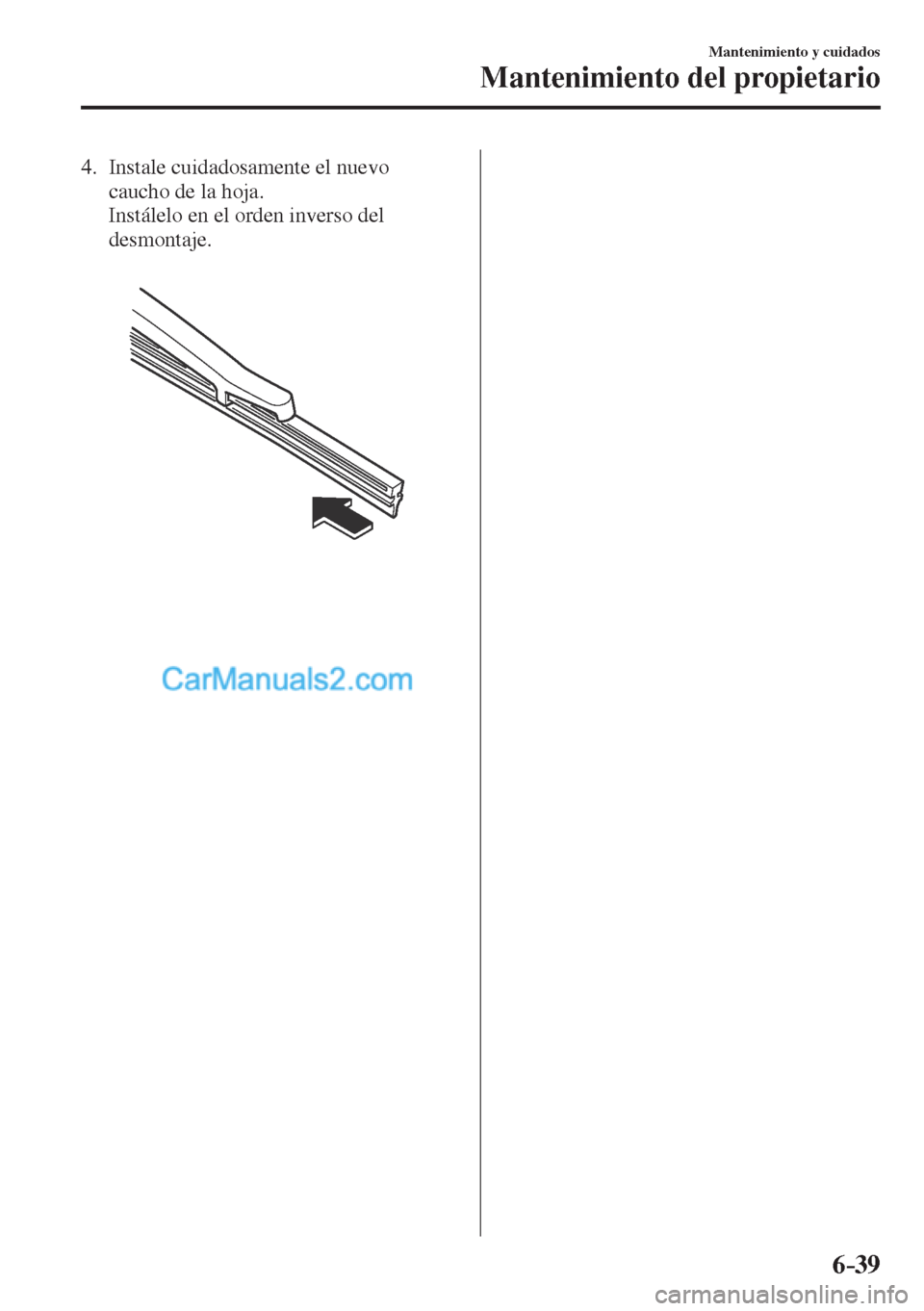

6–39
Mantenimiento y cuidados
Mantenimiento del propietario
4. Instale cuidadosamente el nuevo
caucho de la hoja.
Instálelo en el orden inverso del
desmontaje.

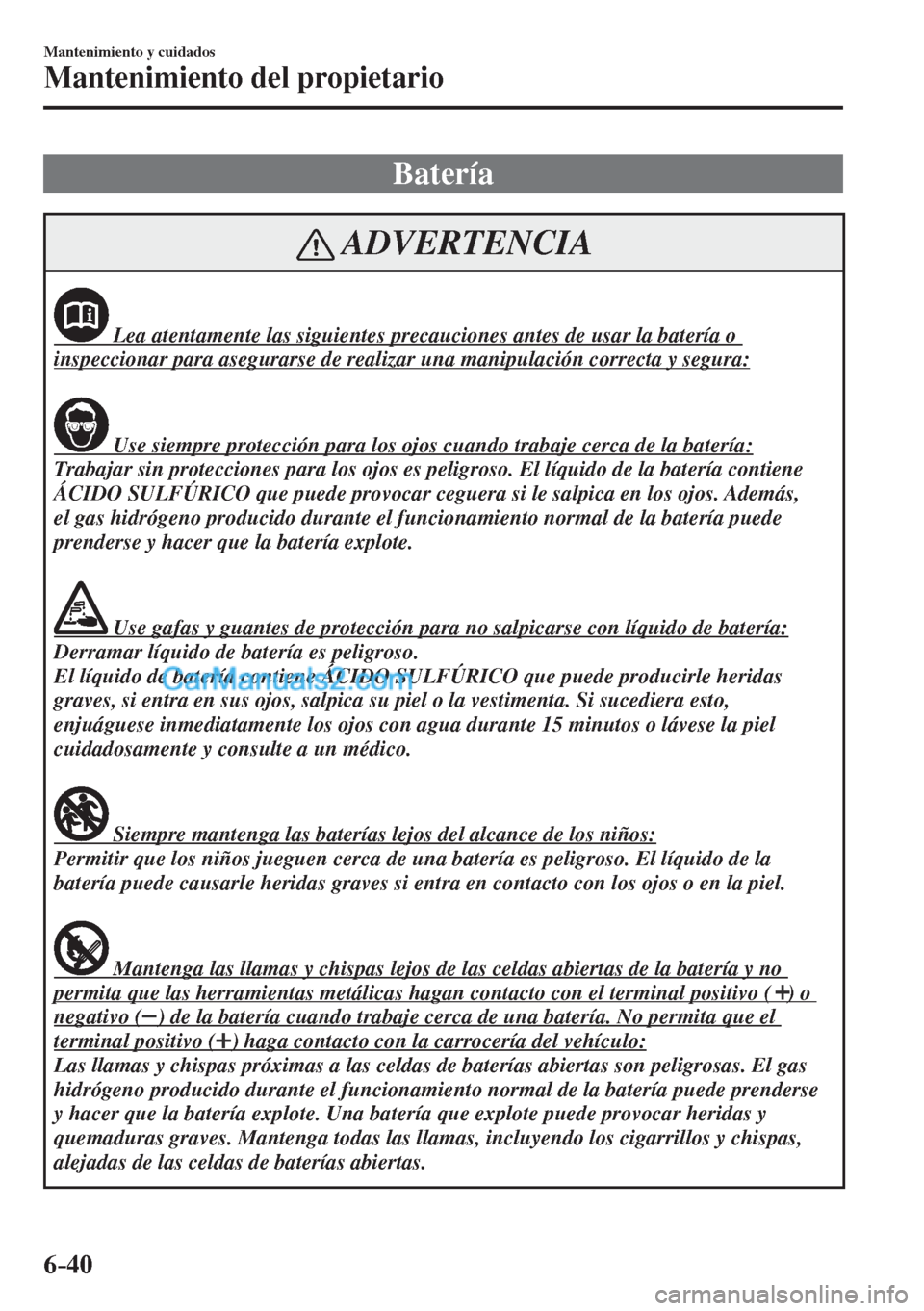

6–40
Mantenimiento y cuidados
Mantenimiento del propietario
Batería
ADVERTENCIA
Lea atentamente las siguientes precauciones antes de usar la batería o
inspeccionar para asegurarse de realizar una manipulación correcta y segura:

Use siempre protección para los ojos cuando trabaje cerca de la batería:
Trabajar sin protecciones para los ojos es peligroso. El líquido de la batería contiene
ÁCIDO SULFÚRICO que puede provocar ceguera si le salpica en los ojos. Además,
el gas hidrógeno producido durante el funcionamiento normal de la batería puede
prenderse y hacer que la batería explote.

Use gafas y guantes de protección para no salpicarse con líquido de batería:
Derramar líquido de batería es peligroso.
El líquido de batería contiene ÁCIDO SULFÚRICO que puede producirle heridas
graves, si entra en sus ojos, salpica su piel o la vestimenta. Si sucediera esto,
enjuáguese inmediatamente los ojos con agua durante 15 minutos o lávese la piel
cuidadosamente y consulte a un médico.

Siempre mantenga las baterías lejos del alcance de los niños:
Permitir que los niños jueguen cerca de una batería es peligroso. El líquido de la
batería puede causarle heridas graves si entra en contacto con los ojos o en la piel.

Mantenga las llamas y chispas lejos de las celdas abiertas de la batería y no
permita que las herramientas metálicas hagan contacto con el terminal positivo ( ) o
negativo ( ) de la batería cuando trabaje cerca de una batería. No permita que el
terminal positivo ( ) haga contacto con la carrocería del vehículo:
Las llamas y chispas próximas a las celdas de baterías abiertas son peligrosas. El gas
hidrógeno producido durante el funcionamiento normal de la batería puede prenderse
y hacer que la batería explote. Una batería que explote puede provocar heridas y
quemaduras graves. Mantenga todas las llamas, incluyendo los cigarrillos y chispas,
alejadas de las celdas de baterías abiertas.

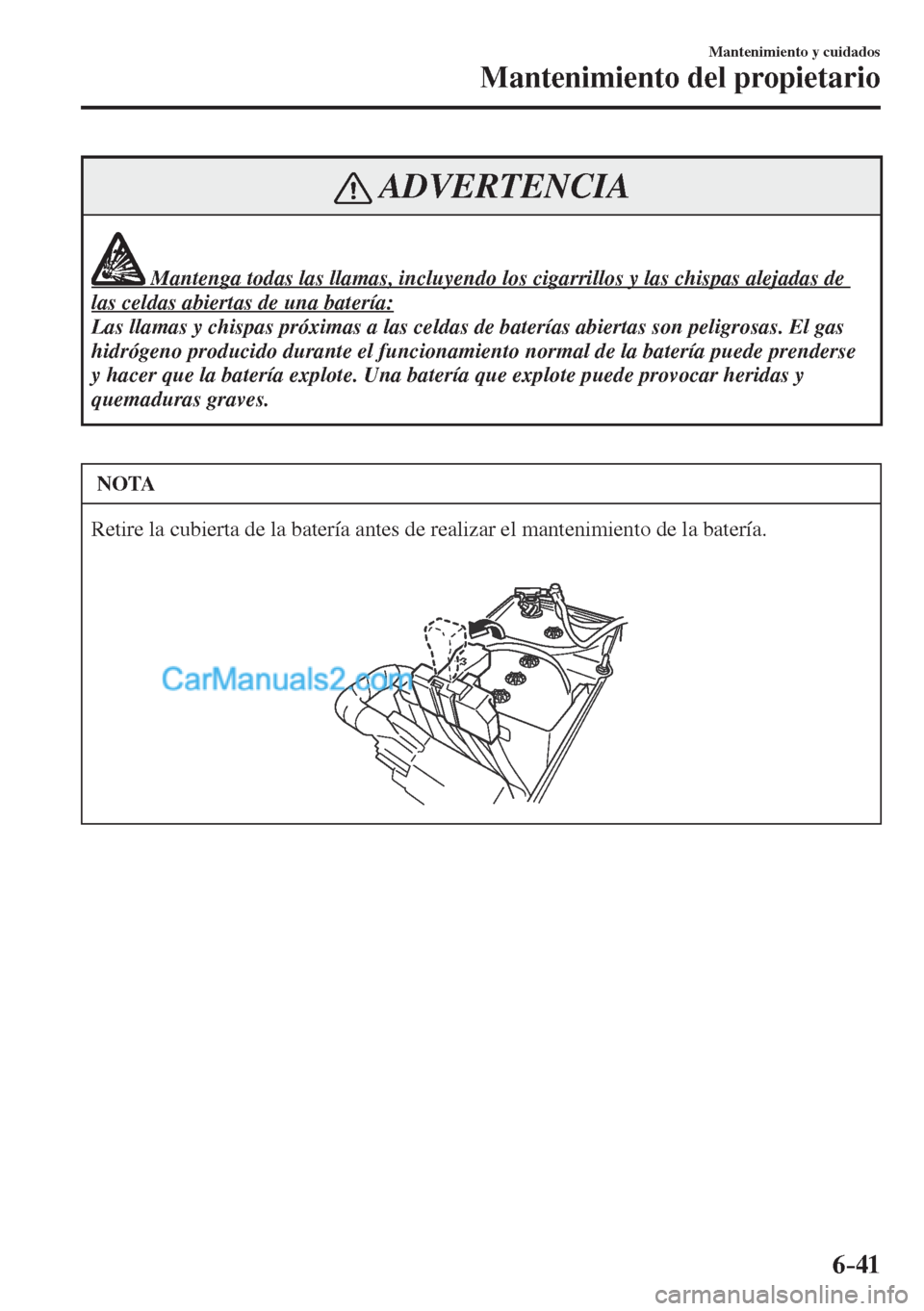

6–41
Mantenimiento y cuidados
Mantenimiento del propietario
ADVERTENCIA
Mantenga todas las llamas, incluyendo los cigarrillos y las chispas alejadas de
las celdas abiertas de una batería:
Las llamas y chispas próximas a las celdas de baterías abiertas son peligrosas. El gas
hidrógeno producido durante el funcionamiento normal de la batería puede prenderse
y hacer que la batería explote. Una batería que explote puede provocar heridas y
quemaduras graves.
NOTA
Retire la cubierta de la batería antes de realizar el mantenimiento de la batería.

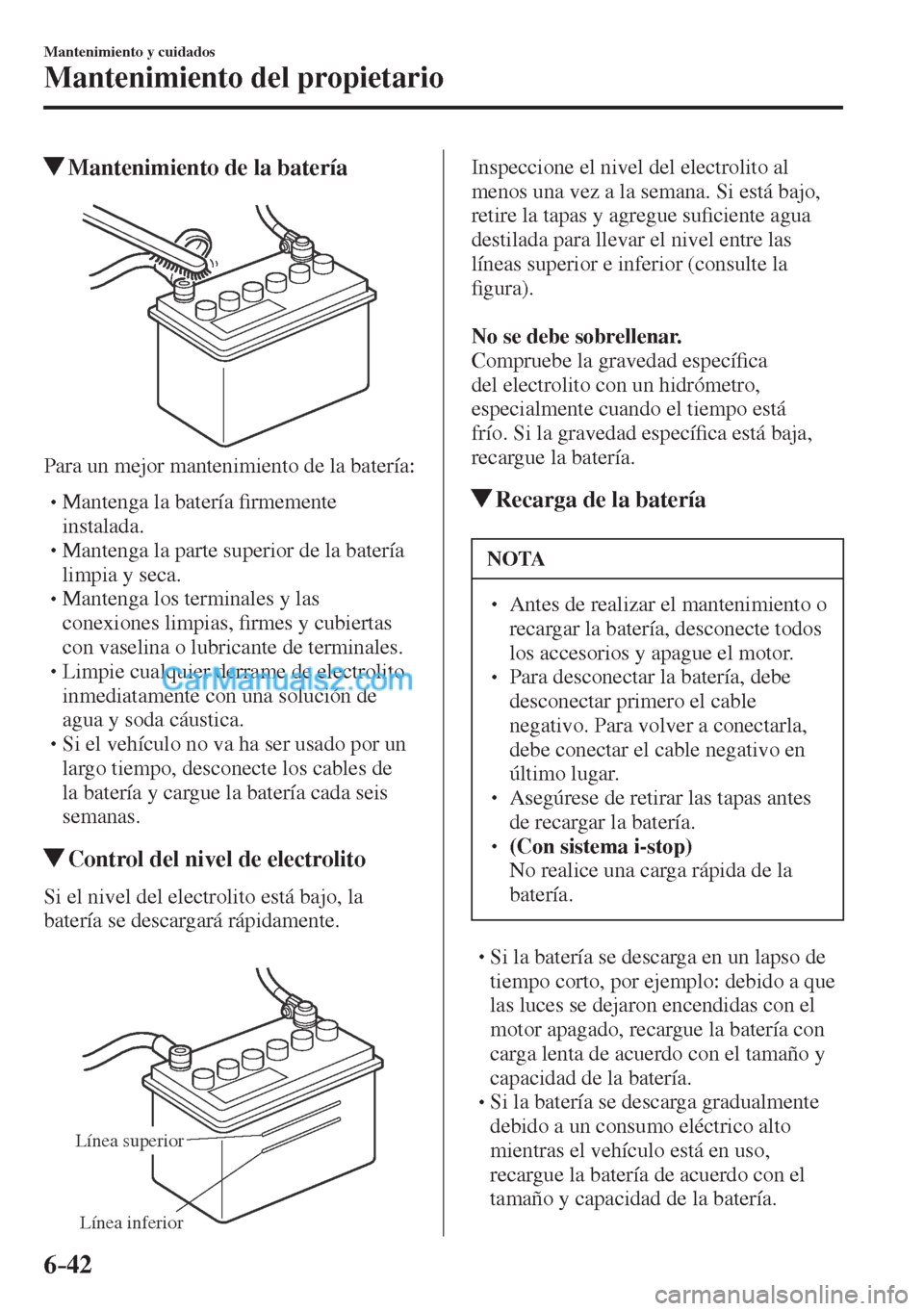

6–42
Mantenimiento y cuidados
Mantenimiento del propietario
Mantenimiento de la batería

Para un mejor mantenimiento de la batería:




 Mantenga la batería ¿ rmemente
instalada.



 Mantenga la parte superior de la batería
limpia y seca.



 Mantenga los terminales y las
conexiones limpias, ¿ rmes y cubiertas
con vaselina o lubricante de terminales.



 Limpie cualquier derrame de electrolito
inmediatamente con una solución de
agua y soda cáustica.



 Si el vehículo no va ha ser usado por un
largo tiempo, desconecte los cables de
la batería y cargue la batería cada seis
semanas.

Control del nivel de electrolito
Si el nivel del electrolito está bajo, la
batería se descargará rápidamente.


Línea superior
Línea inferior
Inspeccione el nivel del electrolito al
menos una vez a la semana. Si está bajo,
retire la tapas y agregue su¿ ciente agua
destilada para llevar el nivel entre las
líneas superior e inferior (consulte la
¿ gura).

No se debe sobrellenar.
Compruebe la gravedad especí¿ ca
del electrolito con un hidrómetro,
especialmente cuando el tiempo está
frío. Si la gravedad especí¿ ca está baja,
recargue la batería.
Recarga de la batería
NOTA
  Antes de realizar el mantenimiento o
recargar la batería, desconecte todos
los accesorios y apague el motor.
  Para desconectar la batería, debe
desconectar primero el cable
negativo. Para volver a conectarla,
debe conectar el cable negativo en
último lugar.
  Asegúrese de retirar las tapas antes
de recargar la batería.
  (Con sistema i-stop)  No realice una carga rápida de la
batería.



 Si la batería se descarga en un lapso de
tiempo corto, por ejemplo: debido a que
las luces se dejaron encendidas con el
motor apagado, recargue la batería con
carga lenta de acuerdo con el tamaño y
capacidad de la batería.



 Si la batería se descarga gradualmente
debido a un consumo eléctrico alto
mientras el vehículo está en uso,
recargue la batería de acuerdo con el
tamaño y capacidad de la batería.

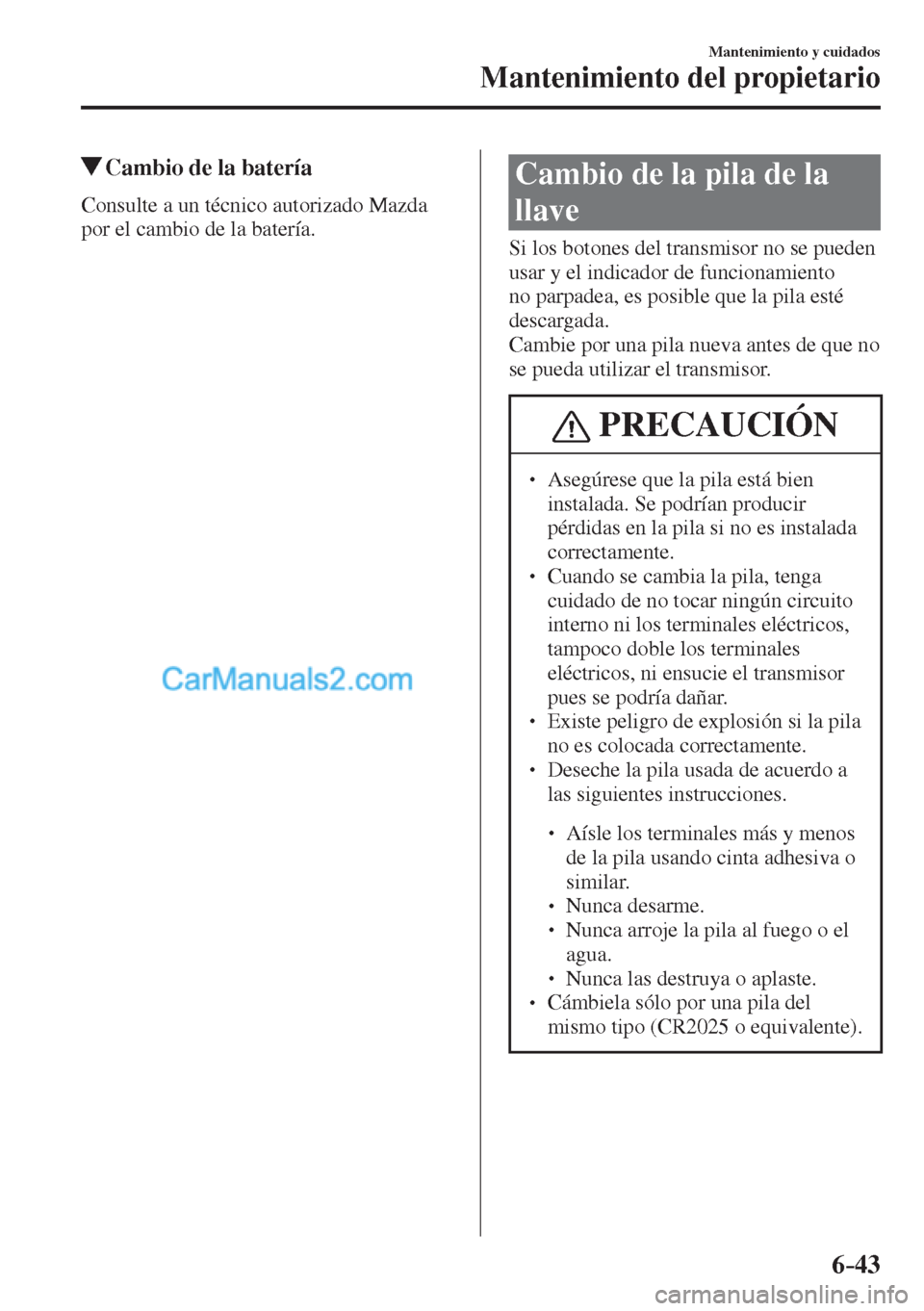

6–43
Mantenimiento y cuidados
Mantenimiento del propietario
Cambio de la batería
Consulte a un técnico autorizado Mazda
por el cambio de la batería.
Cambio de la pila de la
llave
Si los botones del transmisor no se pueden
usar y el indicador de funcionamiento
no parpadea, es posible que la pila esté
descargada.
Cambie por una pila nueva antes de que no
se pueda utilizar el transmisor.
PRECAUCIÓN
  Asegúrese que la pila está bien
instalada. Se podrían producir
pérdidas en la pila si no es instalada
correctamente.
  Cuando se cambia la pila, tenga
cuidado de no tocar ningún circuito
interno ni los terminales eléctricos,
tampoco doble los terminales
eléctricos, ni ensucie el transmisor
pues se podría dañar.
  Existe peligro de explosión si la pila
no es colocada correctamente.
  Deseche la pila usada de acuerdo a
las siguientes instrucciones.



 Aísle los terminales más y menos
de la pila usando cinta adhesiva o
similar.



 Nunca desarme.



 Nunca arroje la pila al fuego o el
agua.



 Nunca las destruya o aplaste.

 Cámbiela sólo por una pila del
mismo tipo (CR2025 o equivalente).

6–44
Mantenimiento y cuidados
Mantenimiento del propietario
Las siguientes condiciones indican que la
carga de la pila está baja:



 El indicador KEY (verde) destella
en el grupo de instrumentos durante
aproximadamente 30 segundos después
que se enciende el motor (para vehículos
con un grupo de instrumentos tipo A
(página 4-54 ), se exhiben mensajes en
el grupo de instrumentos).



 El sistema no funciona y el indicador
de funcionamiento en el transmisor
no destellará cuando se presionen los
botones.



 El rango de funcionamiento del sistema
se reduce.

Se recomienda solicitar el cambio de la
pila a un técnico autorizado Mazda para
evitar que se dañe la llave. Si cambia la
pila Ud. Mismo, siga las instrucciones.
Cambio de la pila de la llave
1. Oprima la perilla y saque la llave
auxiliar.

Perilla
2. Inserte y gire en la dirección de la
À echa un destornillador de punta plana
envuelto en cinta y abra ligeramente la
cubierta.

Cubierta

3. Inserte el destornillador de punta
plana envuelto en cinta en la ranura y
deslícelo en la dirección de la À echa.

Cubierta
Separación

4. Inserte y gire en la dirección de la
À echa el destornillador de punta plana
y retire la cubierta.

Cubierta
