2017 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

7–9
Si surge un problema
Sistema Mazda ERA-GLONASS (Rusia)

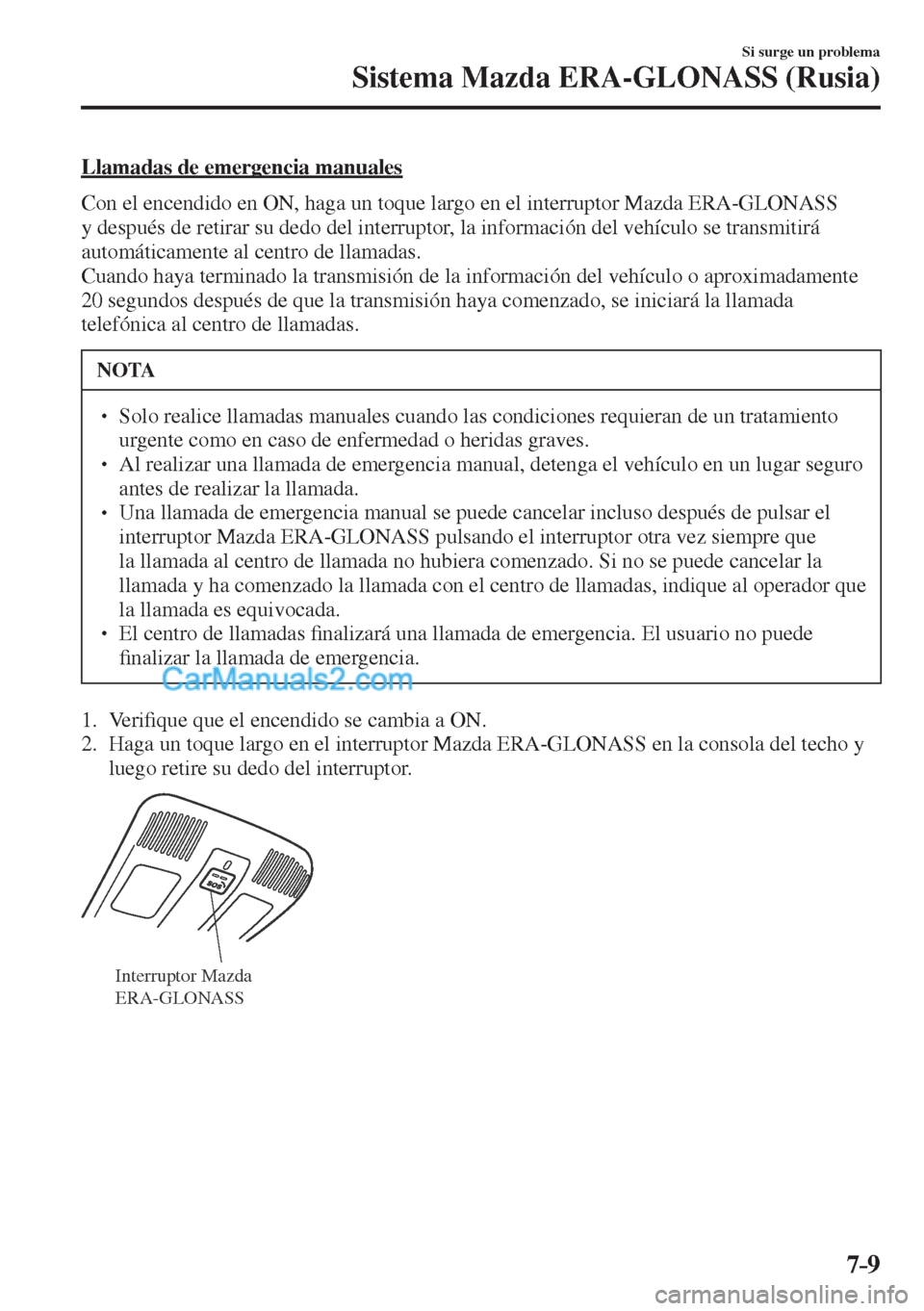

Llamadas de emergencia manuales
Con el encendido en ON, haga un toque largo en el interruptor Mazda ERA-GLONASS
y después de retirar su dedo del interruptor, la información del vehículo se transmitirá
automáticamente al centro de llamadas.
Cuando haya terminado la transmisión de la información del vehículo o aproximadamente
20 segundos después de que la transmisión haya comenzado, se iniciará la llamada
telefónica al centro de llamadas.
NOTA
  Solo realice llamadas manuales cuando las condiciones requieran de un tratamiento
urgente como en caso de enfermedad o heridas graves.
  Al realizar una llamada de emergencia manual, detenga el vehículo en un lugar seguro
antes de realizar la llamada.
  Una llamada de emergencia manual se puede cancelar incluso después de pulsar el
interruptor Mazda ERA-GLONASS pulsando el interruptor otra vez siempre que
la llamada al centro de llamada no hubiera comenzado. Si no se puede cancelar la
llamada y ha comenzado la llamada con el centro de llamadas, indique al operador que
la llamada es equivocada.
  El centro de llamadas ¿ nalizará una llamada de emergencia. El usuario no puede
¿ nalizar la llamada de emergencia.
1. Veri¿ que que el encendido se cambia a ON.
2. Haga un toque largo en el interruptor Mazda ERA-GLONASS en la consola del techo y
luego retire su dedo del interruptor.

Interruptor Mazda
ERA-GLONASS

7–10
Si surge un problema
Sistema Mazda ERA-GLONASS (Rusia)

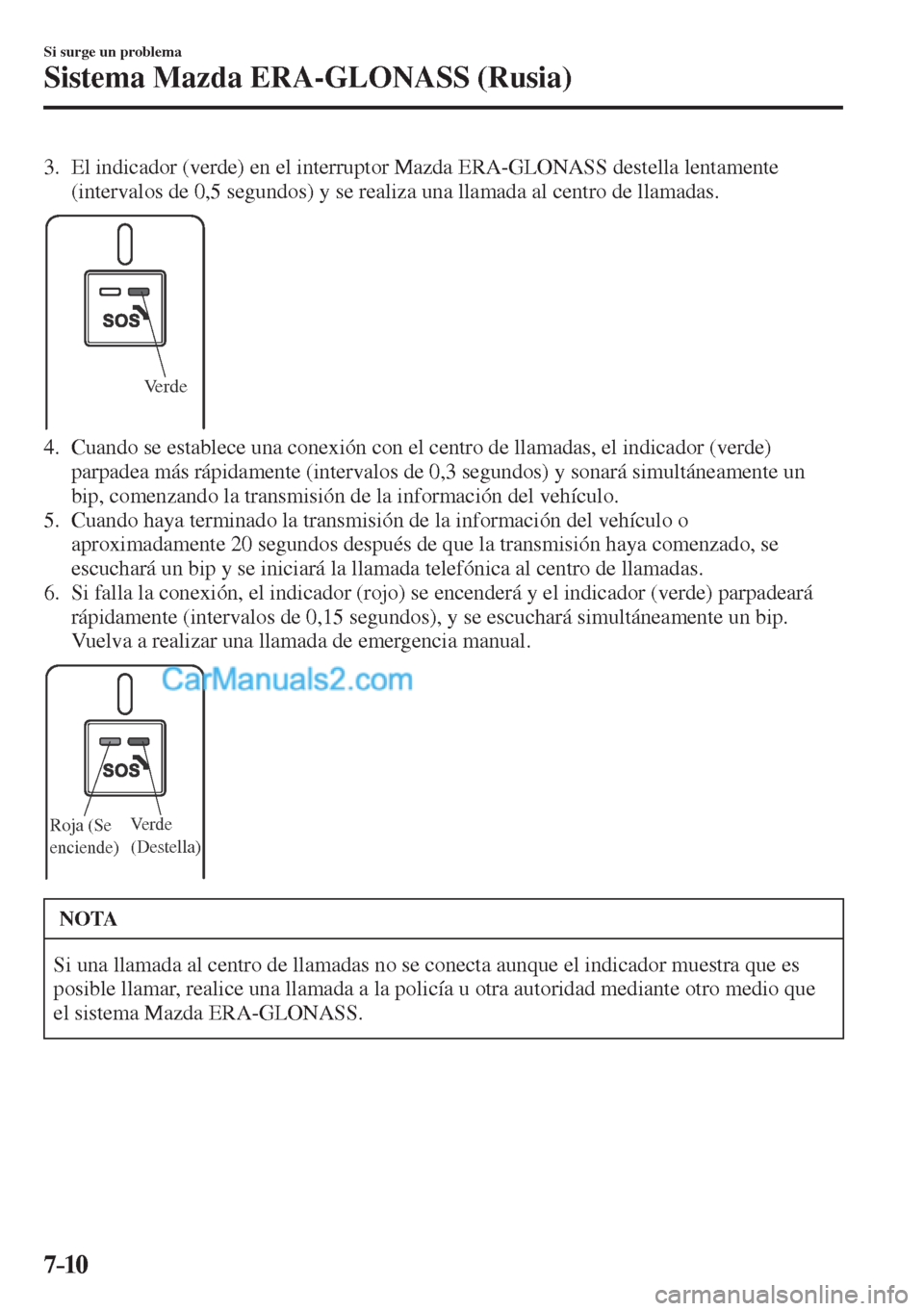

3. El indicador (verde) en el interruptor Mazda ERA-GLONASS destella lentamente
(intervalos de 0,5 segundos) y se realiza una llamada al centro de llamadas.

Verde

4. Cuando se establece una conexión con el centro de llamadas, el indicador (verde)
parpadea más rápidamente (intervalos de 0,3 segundos) y sonará simultáneamente un
bip, comenzando la transmisión de la información del vehículo.
5. Cuando haya terminado la transmisión de la información del vehículo o
aproximadamente 20 segundos después de que la transmisión haya comenzado, se
escuchará un bip y se iniciará la llamada telefónica al centro de llamadas.
6. Si falla la conexión, el indicador (rojo) se encenderá y el indicador (verde) parpadeará
rápidamente (intervalos de 0,15 segundos), y se escuchará simultáneamente un bip.
Vuelva a realizar una llamada de emergencia manual.

Verde
(Destella)Roja (Se
enciende)

NOTA
Si una llamada al centro de llamadas no se conecta aunque el indicador muestra que es
posible llamar, realice una llamada a la policía u otra autoridad mediante otro medio que
el sistema Mazda ERA-GLONASS.

7–11
Si surge un problema
Sistema Mazda ERA-GLONASS (Rusia)

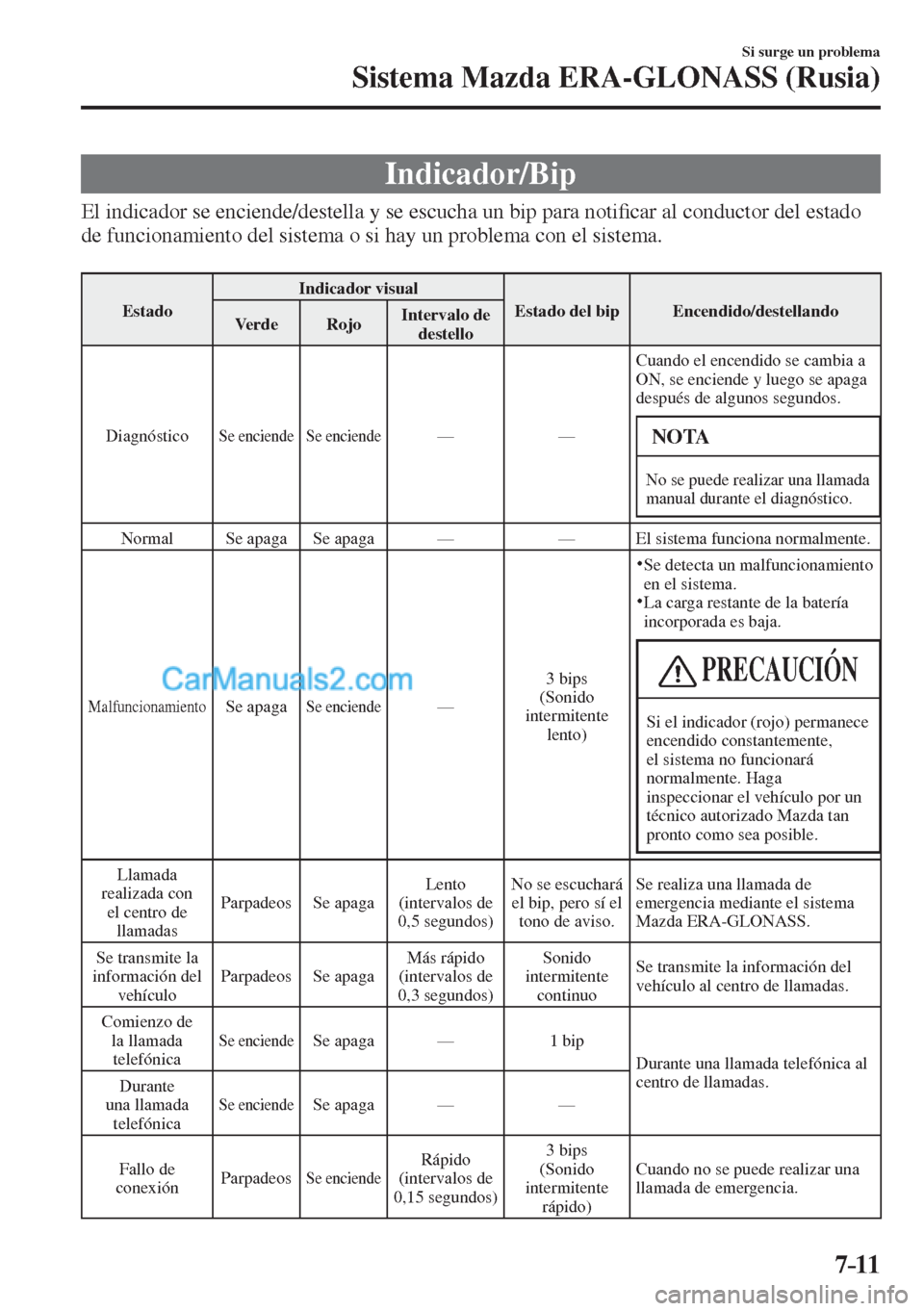

Indicador/Bip
El indicador se enciende/destella y se escucha un bip para noti¿ car al conductor del estado
de funcionamiento del sistema o si hay un problema con el sistema.

Estado Indicador visual
Estado del bip Encendido/destellando
Verde Rojo Intervalo de
destello
Diagnóstico
Se enciende Se enciende — — Cuando el encendido se cambia a
ON, se enciende y luego se apaga
después de algunos segundos. NOTA
No se puede realizar una llamada
manual durante el diagnóstico.
Normal Se apaga Se apaga — — El sistema funciona normalmente.
Malfuncionamiento Se apaga Se enciende — 3 bips
(Sonido
intermitente
lento)
Se detecta un malfuncionamiento
en el sistema.

La carga restante de la batería
incorporada es baja.
PRECAUCIÓN
Si el indicador (rojo) permanece
encendido constantemente,
el sistema no funcionará
normalmente. Haga
inspeccionar el vehículo por un
técnico autorizado Mazda tan
pronto como sea posible.
Llamada
realizada con
el centro de
llamadas Parpadeos Se apaga Lento
(intervalos de
0,5 segundos) No se escuchará
el bip, pero sí el
tono de aviso. Se realiza una llamada de
emergencia mediante el sistema
Mazda ERA-GLONASS.
Se transmite la
información del
vehículo Parpadeos Se apaga Más rápido
(intervalos de
0,3 segundos) Sonido
intermitente
continuo Se transmite la información del
vehículo al centro de llamadas.
Comienzo de
la llamada
telefónica
Se enciende Se apaga — 1 bip
Durante una llamada telefónica al
centro de llamadas.
Durante
una llamada
telefónica
Se enciende Se apaga — —
Fallo de
conexión Parpadeos
Se enciende Rápido
(intervalos de
0,15 segundos) 3 bips
(Sonido
intermitente
rápido) Cuando no se puede realizar una
llamada de emergencia.

7–12
Si surge un problema
Sistema Mazda ERA-GLONASS (Rusia)

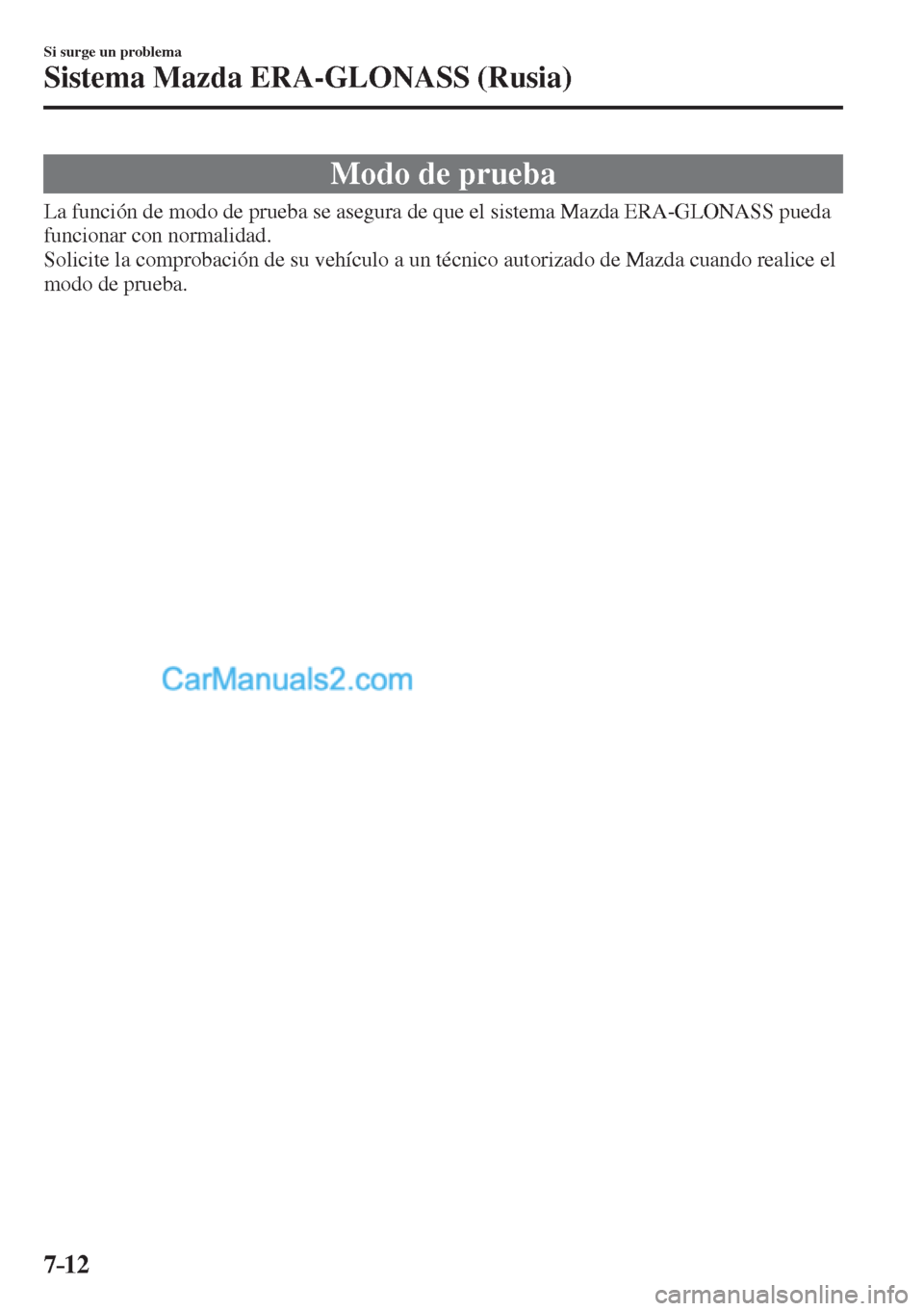

Modo de prueba
La función de modo de prueba se asegura de que el sistema Mazda ERA-GLONASS pueda
funcionar con normalidad.
Solicite la comprobación de su vehículo a un técnico autorizado de Mazda cuando realice el
modo de prueba.

7–13
Si surge un problema
Sistema Mazda ERA-GLONASS (Rusia)
Método para iniciar el modo de prueba
Coloque el conmutador de arranque en la posición ON mientras aplica el freno de
estacionamiento y espere dos minutos con el vehículo parado.
A continuación, realice el siguiente procedimiento:

Mover la palanca de señalización hacia arriba para
girar a la derecha
Mover la palanca de señalización hacia arriba para girar
a la derecha
Mover la palanca de señalización
hacia abajo para girar a la izquierda
Mover la palanca de señalización
hacia abajo para girar a la izquierda
Volver a colocar la palanca de señalización en la posición
apagada
Volver a colocar la palanca de señalización
en la posición apagada
Volver a colocar la palanca de
señalización en la posición apagada
Volver a colocar la palanca de señalización en
la posición apagada
Volver a colocar la palanca de señalización en la posición
apagada
Mover la palanca de señalización hacia
arriba para girar a la derecha
En menos de cinco segundos
En menos de un segundo En menos de un segundo En menos de un segundo
En menos de un segundo
En menos de un segundo
En menos de un segundo
En menos de un segundo
En menos de un segundo En menos de cinco segundos
En menos de cinco segundos
En menos de un segundo Active las luces de emergencia.
Desactive las luces de
emergencia.
Los indicadores rojo y verde
del sistema Mazda
ERA-GLONASS se encienden.
Pulse el interruptor del
sistema Mazda
ERA-GLONASS durante un
segundo o más y suéltelo.

7–14
Si surge un problema
Sistema Mazda ERA-GLONASS (Rusia)

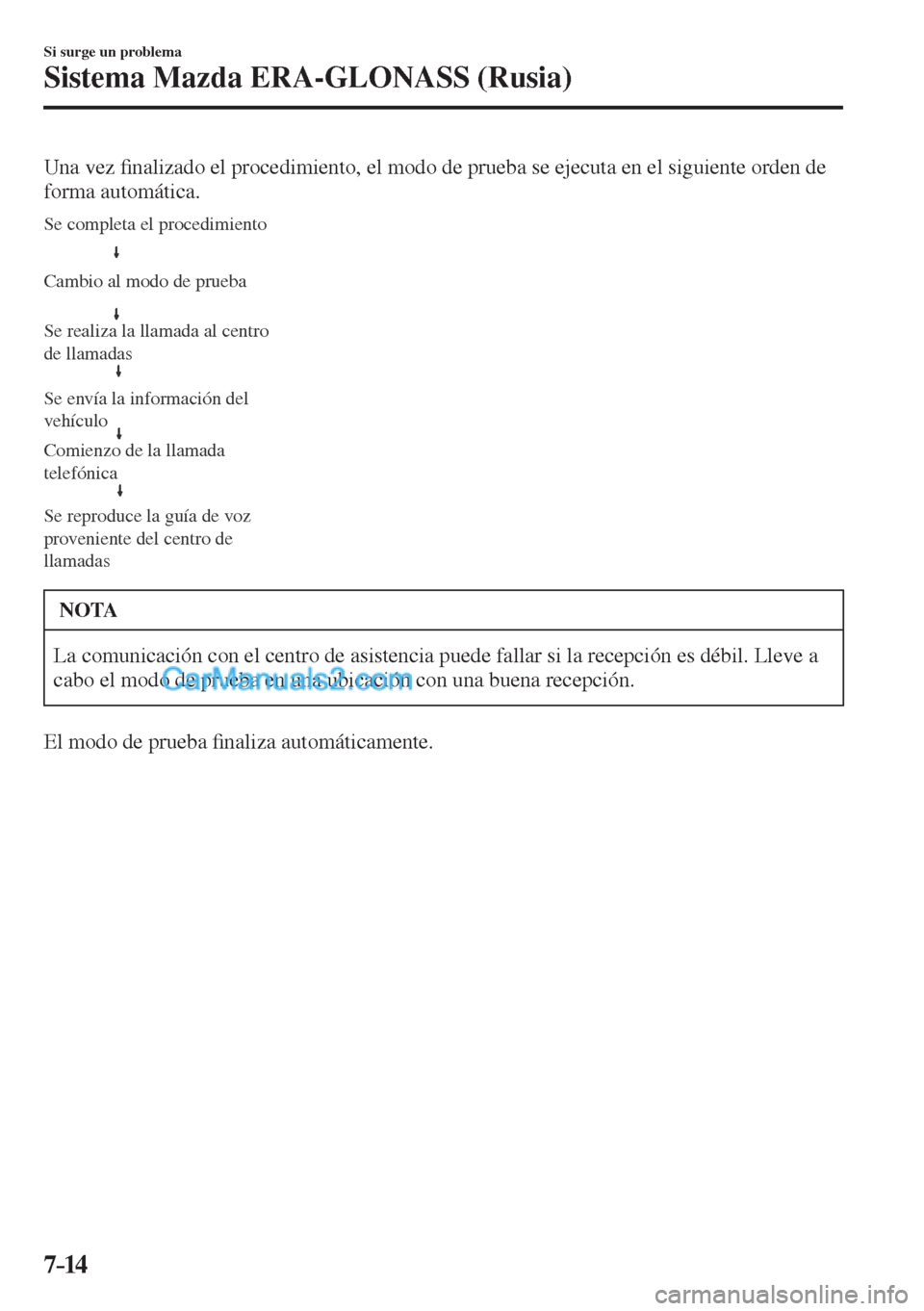

Una vez ¿ nalizado el procedimiento, el modo de prueba se ejecuta en el siguiente orden de
forma automática.

Cambio al modo de prueba Se completa el procedimiento
Se reproduce la guía de voz
proveniente del centro de
llamadas Se realiza la llamada al centro
de llamadas
Comienzo de la llamada
telefónica Se envía la información del
vehículo

NOTA
La comunicación con el centro de asistencia puede fallar si la recepción es débil. Lleve a
cabo el modo de prueba en una ubicación con una buena recepción.
El modo de prueba ¿ naliza automáticamente.

7–15
Si surge un problema
Estacionando en caso de emergencia

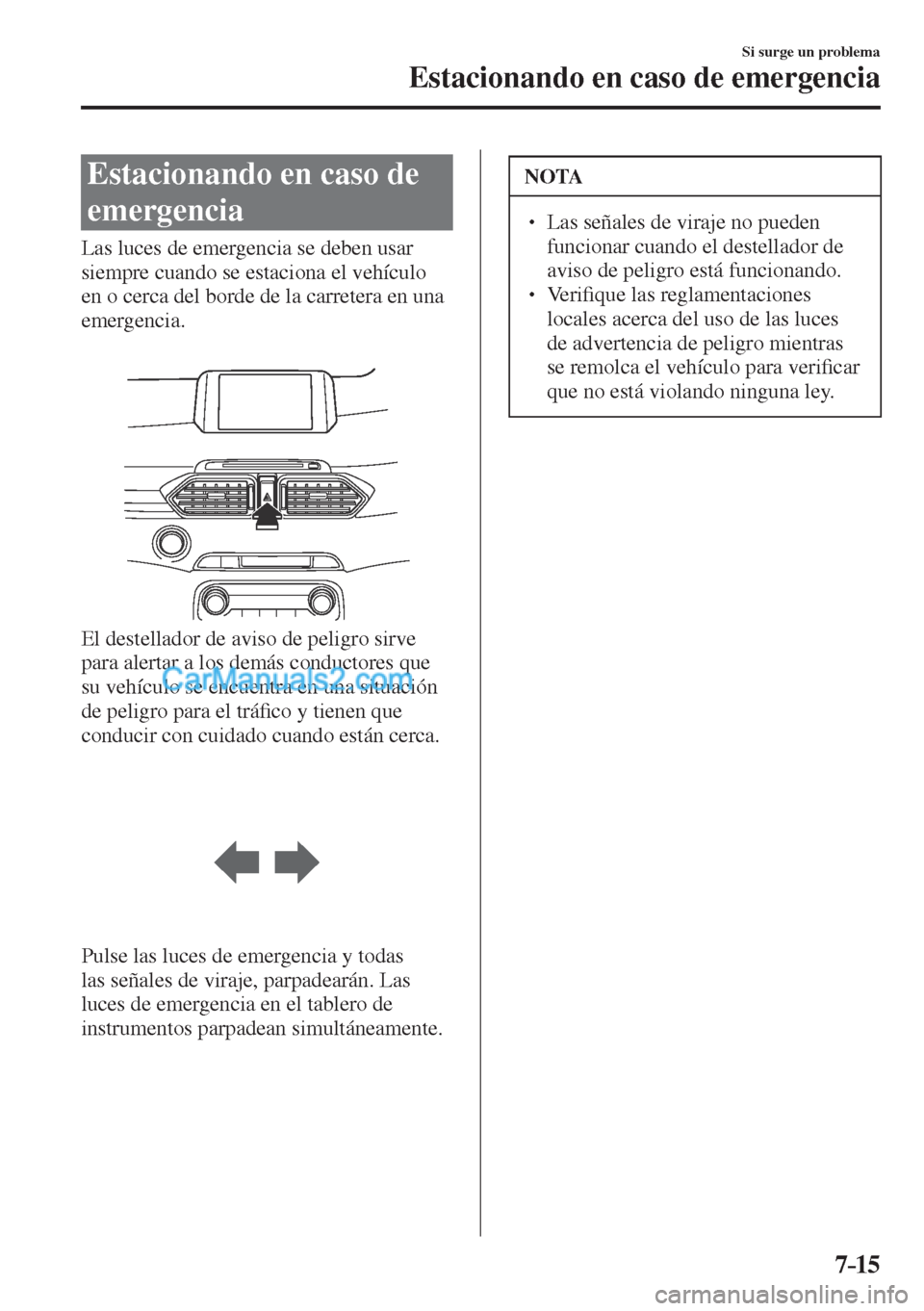

Estacionando en caso de
emergencia
Las luces de emergencia se deben usar
siempre cuando se estaciona el vehículo
en o cerca del borde de la carretera en una
emergencia.



El destellador de aviso de peligro sirve
para alertar a los demás conductores que
su vehículo se encuentra en una situación
de peligro para el trá¿ co y tienen que
conducir con cuidado cuando están cerca.



Pulse las luces de emergencia y todas
las señales de viraje, parpadearán. Las
luces de emergencia en el tablero de
instrumentos parpadean simultáneamente.
NOTA
  Las señales de viraje no pueden
funcionar cuando el destellador de
aviso de peligro está funcionando.
  Ve r i¿ que las reglamentaciones
locales acerca del uso de las luces
de advertencia de peligro mientras
se remolca el vehículo para veri¿ car
que no está violando ninguna ley.

7–16
Si surge un problema
Estacionando en caso de emergencia
*Algunos modelos.

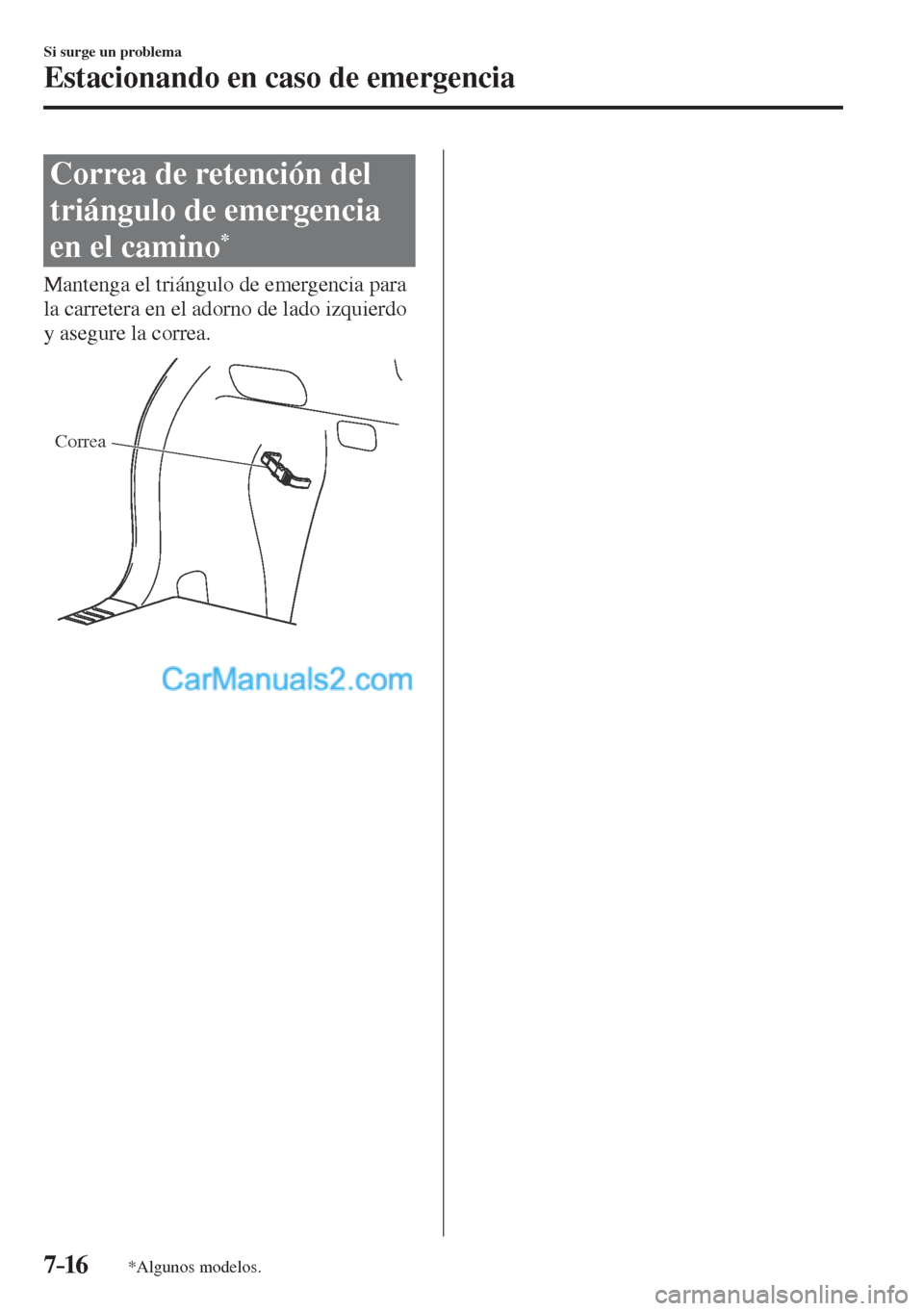

Correa de retención del
triángulo de emergencia
en el camino
*
Mantenga el triángulo de emergencia para
la carretera en el adorno de lado izquierdo
y asegure la correa.

Correa
