2017 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

9–5
Especi¿ caciones
Especi¿ caciones
E s p e c i¿ caciones
Motor
Motor de gasolina
Elemento Especi¿ cación
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Tipo DOHC-16V en línea, 4 cilindros
Diámetro x Carrera 83,5 × 91,2 mm 89,0 × 100 mm
Cilindrada 1.998 ml 2.488 ml
Tasa de compresión 13,0/14,0 13,0

Consejo de Cooperación de Países del Golfo Arábigo
Elemento Especi¿ cación
SKYACTIV-G 2.5
Potencia/revoluciones
máximas del motor 140 kW/6.000 rpm
Par motor/revoluciones
máximas del motor 251 N·m/4.000 rpm
Velocidad máxima 190 km/h

Motor Diesel
Elemento Especi¿ cación
SKYACTIV-D 2.2
Tipo DOHC-16V en línea, 4 cilindros
Diámetro x Carrera 86,0 × 94,3 mm
Cilindrada 2.191 ml
Tasa de compresión 14,0

9–6
Especi¿ caciones
Especi¿ caciones
Sistema eléctrico
Elemento Clasi¿ cación
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
Batería Q-85
*1
T-110 *1
12V-55Ah/20HR *2 ó 12V-65Ah/20HR *2
Número de bujías de
encendido Bujía de encendido genuina
Mazda
*3 PE5R-18-110 o PE5S-18-110 —
*1 Q-85 o T-110 fueron diseñados para el sistema i-stop (FOR STOP & START). Sólo Q-85 o T-110 deben ser
usados para garantizar el correcto funcionamiento del sistema i-stop (FOR STOP & START). Consulte a un
técnico experto, le recomendamos un técnico autorizado de Mazda para obtener más información.
*2 No apto para sistema i-stop.
*3 Las bujías de encendido proveen al SKYACTIV-G un rendimiento óptimo. Consulte a un técnico experto, le
recomendamos un técnico autorizado de Mazda para obtener más información.


PRECAUCIÓN
Al limpiar las bujías de iridium, no use un cepillo de alambre. Las partículas ¿ nas que
revisten a la aleación de iridium las puntas de platino se podrían dañar.
Lubricantes recomendados
Aceite de motor *1 Europa Excepto Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5 Aceites recomendados *2 Calidad del aceite
Aceite original Mazda Supra 0W-20
API SL/SM/SN o
ILSAC GF-III/GF-IV/GF-V Aceite original Mazda Ultra 5W-30
Calidad de aceite alternativa
*3
API SN
*4 o ACEA A5/B5 0W-20
5W-30
SKYACTIV-D 2.2 Aceites recomendados
*2 Calidad del aceite
Aceite original Mazda Supra DPF 0W-30
ACEA C3
0W-30 / 5W-30 Aceite original Mazda Ultra DPF 5W-30
Calidad de aceite alternativa
*3
ACEA C3 0W-30
5W-30
*1 Consulte la sección Aceite recomendado en la página 6-24 .
*2 Los aceites originales de Mazda son diseñados/probados especialmente para los respectivos motores. Para un
óptimo rendimiento le recomendamos usar aceites originales de Mazda en todo momento.
*3 Si no fuera posible encontrar un aceite original de Mazda, también se pueden usar aceites de motor alternativos
que cumplan con la especi¿ cación indicada.
*4 En Kazajistán use API SM/SN.

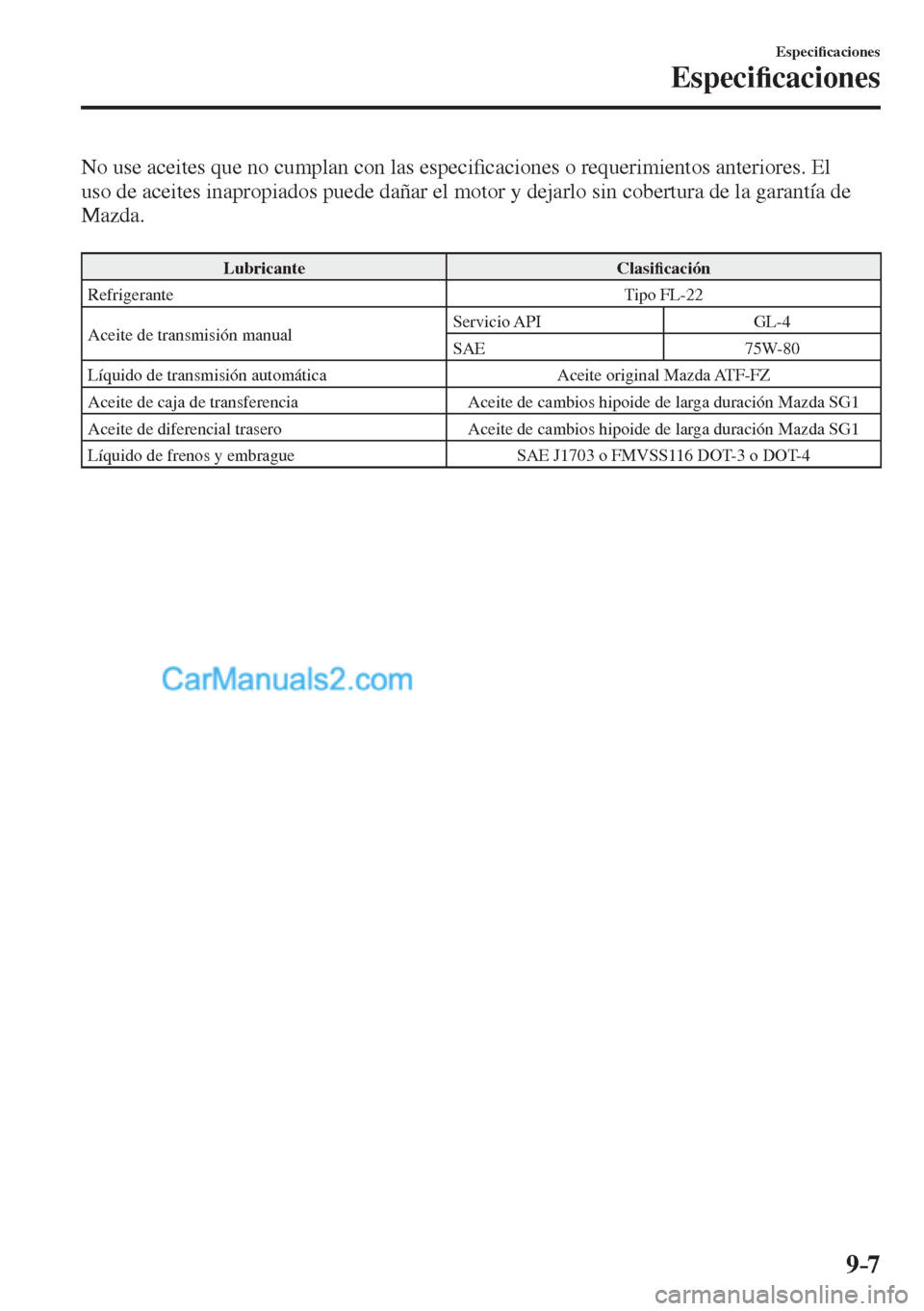

9–7
Especi¿ caciones
Especi¿ caciones
No use aceites que no cumplan con las especi¿ caciones o requerimientos anteriores. El
uso de aceites inapropiados puede dañar el motor y dejarlo sin cobertura de la garantía de
Mazda.

Lubricante Clasi¿ cación
Refrigerante Tipo FL-22
Aceite de transmisión manual Servicio API GL-4
SAE 75W-80
Líquido de transmisión automática Aceite original Mazda ATF-FZ
Aceite de caja de transferencia Aceite de cambios hipoide de larga duración Mazda SG1
Aceite de diferencial trasero Aceite de cambios hipoide de larga duración Mazda SG1
Líquido de frenos y embrague SAE J1703 o FMVSS116 DOT-3 o DOT-4

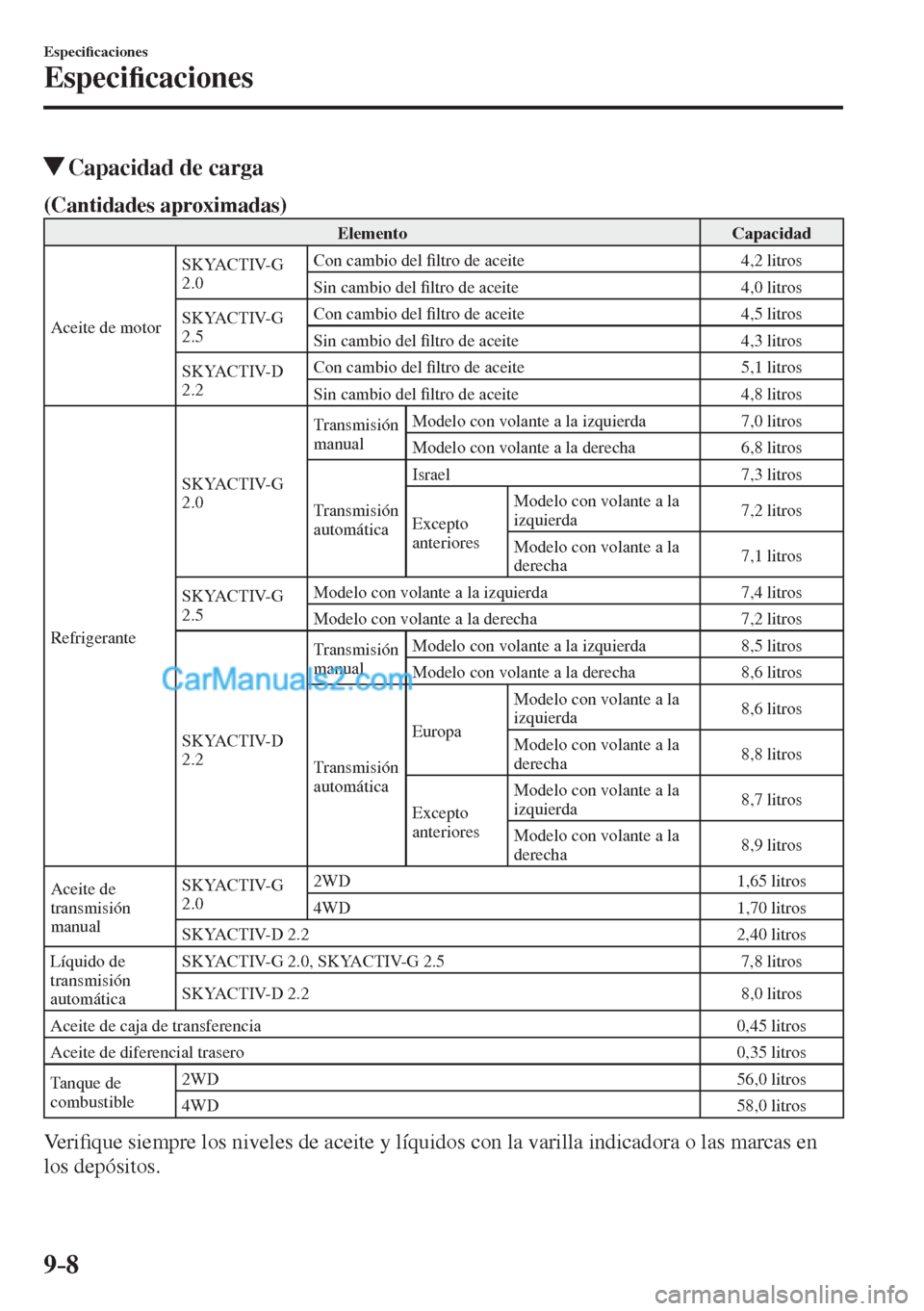

9–8
Especi¿ caciones
Especi¿ caciones
Capacidad de carga

(Cantidades aproximadas)
Elemento Capacidad
Aceite de motor SKYACTIV-G
2.0 Con cambio del ¿ ltro de aceite 4,2 litros
Sin cambio del ¿ ltro de aceite 4,0 litros
SKYACTIV-G
2.5 Con cambio del ¿ ltro de aceite 4,5 litros
Sin cambio del ¿ ltro de aceite 4,3 litros
SKYACTIV-D
2.2 Con cambio del ¿ ltro de aceite 5,1 litros
Sin cambio del ¿ ltro de aceite 4,8 litros
Refrigerante SKYACTIV-G
2.0 Transmisión
manual Modelo con volante a la izquierda 7,0 litros
Modelo con volante a la derecha 6,8 litros
Transmisión
automática Israel 7,3 litros
Excepto
anteriores Modelo con volante a la
izquierda 7,2 litros
Modelo con volante a la
derecha 7,1 litros
SKYACTIV-G
2.5 Modelo con volante a la izquierda 7,4 litros
Modelo con volante a la derecha 7,2 litros
SKYACTIV-D
2.2 Transmisión
manual Modelo con volante a la izquierda 8,5 litros
Modelo con volante a la derecha 8,6 litros
Transmisión
automática Europa Modelo con volante a la
izquierda 8,6 litros
Modelo con volante a la
derecha 8,8 litros
Excepto
anteriores Modelo con volante a la
izquierda 8,7 litros
Modelo con volante a la
derecha 8,9 litros
Aceite de
transmisión
manual SKYACTIV-G
2.0 2WD 1,65 litros
4WD 1,70 litros
SKYACTIV-D 2.2 2,40 litros
Líquido de
transmisión
automática SKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 litros
SKYACTIV-D 2.2 8,0 litros
Aceite de caja de transferencia 0,45 litros
Aceite de diferencial trasero 0,35 litros
Tanque de
combustible 2WD 56,0 litros
4WD 58,0 litros
V e r i¿ que siempre los niveles de aceite y líquidos con la varilla indicadora o las marcas en
los depósitos.

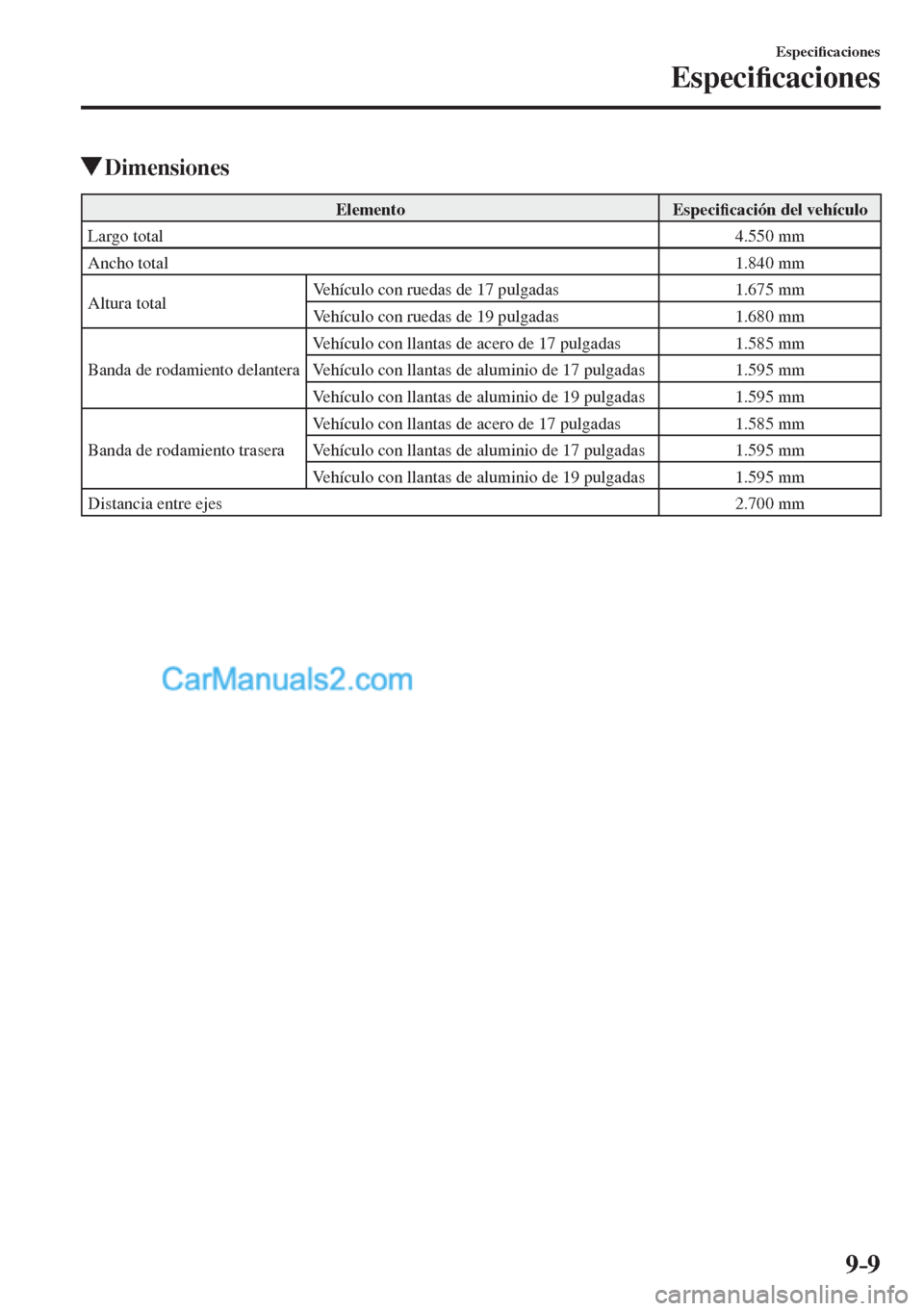

9–9
Especi¿ caciones
Especi¿ caciones
Dimensiones
Elemento Especi¿ cación del vehículo
Largo total 4.550 mm
Ancho total 1.840 mm
Altura total Vehículo con ruedas de 17 pulgadas 1.675 mm
Vehículo con ruedas de 19 pulgadas 1.680 mm
Banda de rodamiento delantera
Vehículo con llantas de acero de 17 pulgadas 1.585 mm
Vehículo con llantas de aluminio de 17 pulgadas 1.595 mm
Vehículo con llantas de aluminio de 19 pulgadas 1.595 mm
Banda de rodamiento trasera Vehículo con llantas de acero de 17 pulgadas 1.585 mm
Vehículo con llantas de aluminio de 17 pulgadas 1.595 mm
Vehículo con llantas de aluminio de 19 pulgadas 1.595 mm
Distancia entre ejes 2.700 mm

9–10
Especi¿ caciones
Especi¿ caciones
*Algunos modelos.
Bombillas
Luces exteriores
Bombilla Categoría
Potencia: Vatios UNECE *1 (SAE)
Faros Luces de carretera LED *2 — (—)
Luces de cruce LED *2 — (—)
Luces de marcha diurna
* Tipo LED LED *2 — (—)
Tipo bombilla 21/5 W21/5W (7443)
Luces de posición Tipo LED LED
*2 — (—)
Tipo bombilla 5 W5W (—)
Intermitentes delanteros 21 WY21W
(7443NA)
Faros antiniebla delanteros
* L E D *2 — (—)
Intermitentes laterales LED *2 — (—)
Luz de freno central LED *2 — (—)
Intermitentes traseros 21 WY21W
(7443NA)
Luces de freno/traseras Tipo LED LED
*2 — (—)
Tipo bombilla 21/5 W21/5W (7443)
Luces de marcha atrás LED
*2 — (—)
Faro antiniebla trasero * 21 W21W (7440)
Luces de la matrícula 5 W5W (—)
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para Europa (United Nations Economic
Commission for Europe).
*2 LED es una abreviatura del inglés, Light Emitting Diode (diodo emisor de luz)


Luz interior
Bombilla Categoría
Potencia: Vatios UNECE *1 (SAE)
Luz del compartimento para equipajes 8 —
Luz en el techo (Delantera)/Luces para lectura de mapas 8 —
Luces para lectura de mapas traseras 8 —
Luces de espejos cosméticos
* 2 —
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para Europa (United Nations Economic
Commission for Europe).
*2 LED es una abreviatura del inglés, Light Emitting Diode (diodo emisor de luz)

9–11
Especi¿ caciones
Especi¿ caciones
Neumáticos

Ejemplo de marcas de neumáticos y su significado
Ancho nominal
Relación de perfil en %
Código de construcción
Barro y nieve
Símbolo de velocidad
Indice de carga (no existe en neumáticos ZR)
Diámetro nominal de la llanta en pulgadas
Información de marcas de neumáticos
Elija los neumáticos adecuados para su vehículo usando la siguiente información de marcas
de neumáticos.
Símbolo de velocidad Velocidad máxima permitida
Q Hasta 160 km/h
R Hasta 170 km/h
S Hasta 180 km/h
T Hasta 190 km/h
U Hasta 200 km/h
H Hasta 210 km/h
V Hasta 240 km/h
W Hasta 270 km/h
Y Hasta 300 km/h
ZR Más de 240 km/h

Tipo de neumáticos y presión de aire
NOTA
Los neumáticos han sido elegidos para estar de acuerdo con el chasis de su vehículo.
Al cambiar los neumáticos, Mazda recomienda que los cambie por neumáticos del mismo
tipo que los originales de su vehículo. Para más detalles, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
V e r i¿ que la etiqueta de presión de aire de los neumáticos para conocer el tamaño de
neumático y la presión de aire (página 6-46 ).

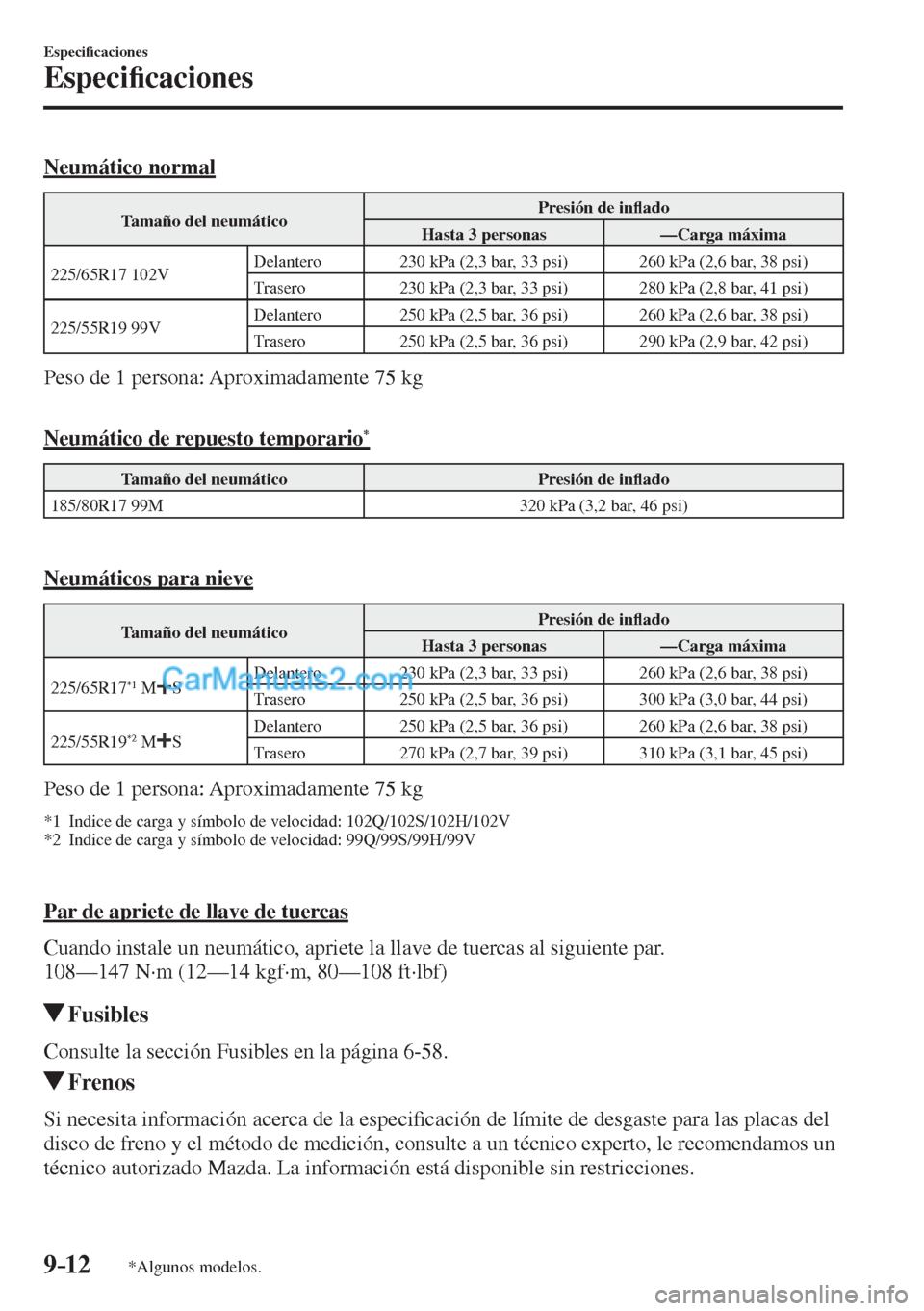

9–12
Especi¿ caciones
Especi¿ caciones
*Algunos modelos.
Neumático normal
Tamaño del neumático Presión de inÀ ado
Hasta 3 personas —Carga máxima
225/65R17 102V Delantero 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 230 kPa (2,3 bar, 33 psi) 280 kPa (2,8 bar, 41 psi)
225/55R19 99V Delantero 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
Peso de 1 persona: Aproximadamente 75 kg

Neumático de repuesto temporario
*
Tamaño del neumático Presión de inÀ ado
185/80R17 99M 320 kPa (3,2 bar, 46 psi)

Neumáticos para nieve
Tamaño del neumático Presión de inÀ ado
Hasta 3 personas —Carga máxima
225/65R17
*1 M S Delantero 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 250 kPa (2,5 bar, 36 psi) 300 kPa (3,0 bar, 44 psi)
225/55R19
*2 M S Delantero 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 270 kPa (2,7 bar, 39 psi) 310 kPa (3,1 bar, 45 psi)
Peso de 1 persona: Aproximadamente 75 kg *1 Indice de carga y símbolo de velocidad: 102Q/102S/102H/102V
*2 Indice de carga y símbolo de velocidad: 99Q/99S/99H/99V


Par de apriete de llave de tuercas
Cuando instale un neumático, apriete la llave de tuercas al siguiente par.
108—147 N·m (12—14 kgf·m, 80—108 ft·lbf)
Fusibles
Consulte la sección Fusibles en la página 6-58 .
Frenos
Si necesita información acerca de la especi¿ cación de límite de desgaste para las placas del
disco de freno y el método de medición, consulte a un técnico experto, le recomendamos un
técnico autorizado Mazda. La información está disponible sin restricciones.
