2017 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

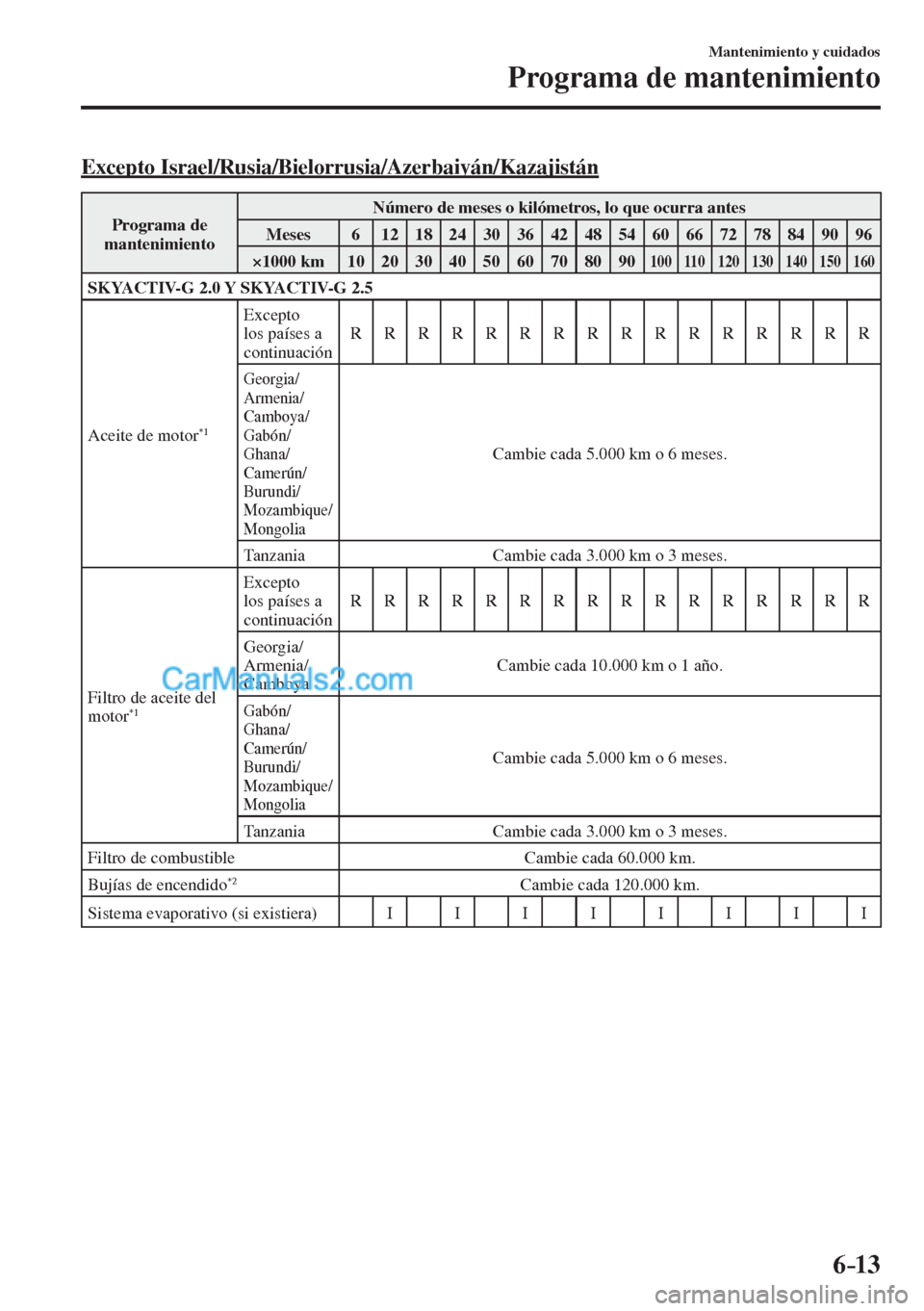

6–13
Mantenimiento y cuidados
Programa de mantenimiento
Excepto Israel/Rusia/Bielorrusia/Azerbaiyán/Kazajistán
Programa de
mantenimiento Número de meses o kilómetros, lo que ocurra antes
Meses 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90
100 110 120 130 140 150 160
SKYACTIV-G 2.0 Y SKYACTIV-G 2.5
Aceite de motor
*1 Excepto
los países a
continuación R R R R R R R R R R R R R R R R
Georgia/
Armenia/
Camboya/
Gabón/
Ghana/
Camerún/
Burundi/
Mozambique/
Mongolia
Cambie cada 5.000 km o 6 meses.
Tanzania Cambie cada 3.000 km o 3 meses.
Filtro de aceite del
motor
*1 Excepto
los países a
continuación R R R R R R R R R R R R R R R R
Georgia/
Armenia/
Camboya Cambie cada 10.000 km o 1 año. Gabón/
Ghana/
Camerún/
Burundi/
Mozambique/
Mongolia
Cambie cada 5.000 km o 6 meses.
Tanzania Cambie cada 3.000 km o 3 meses.
Filtro de combustible Cambie cada 60.000 km.
Bujías de encendido
*2 Cambie cada 120.000 km.
Sistema evaporativo (si existiera) I I I I I I I I

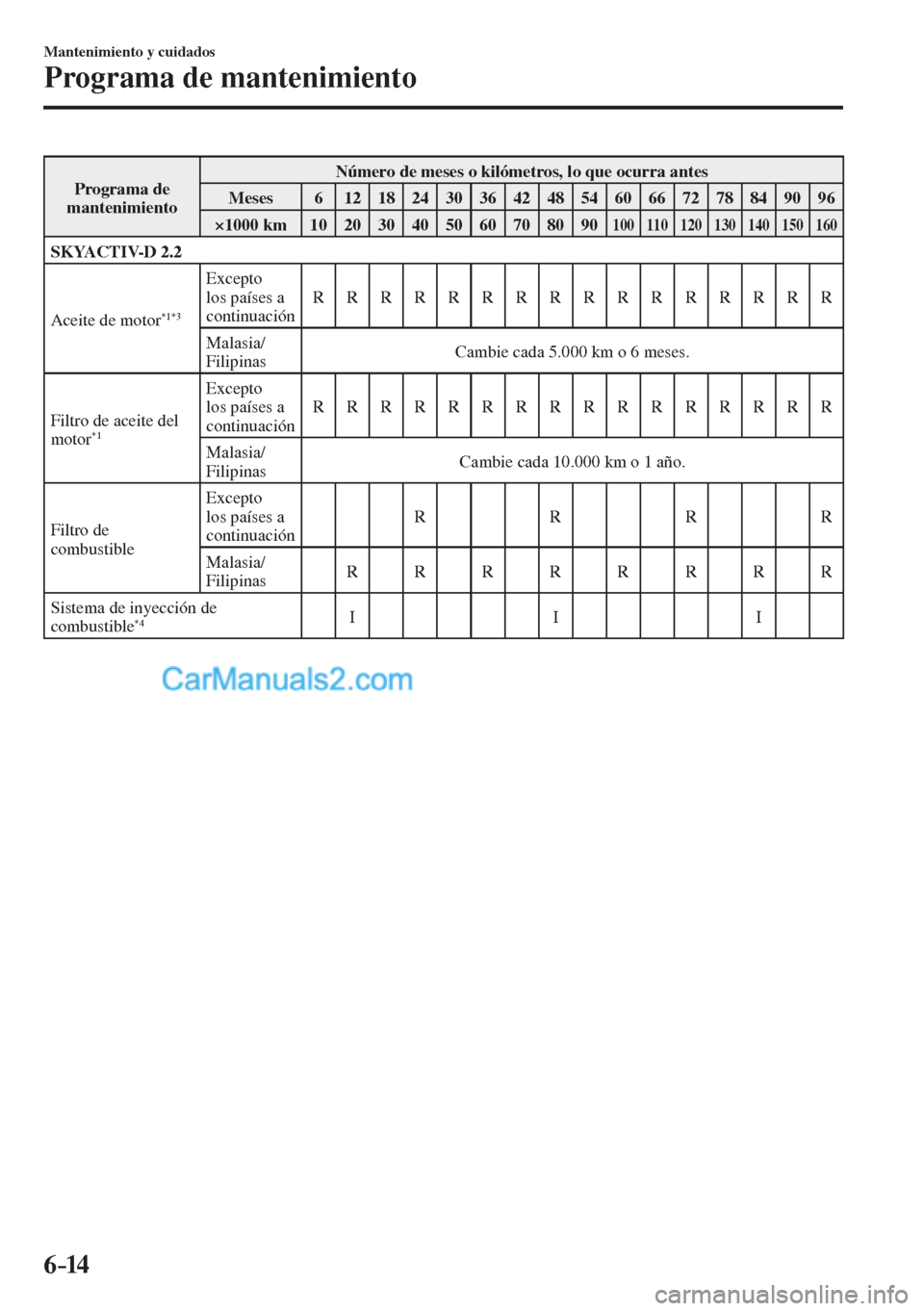

6–14
Mantenimiento y cuidados
Programa de mantenimiento
Programa de
mantenimiento Número de meses o kilómetros, lo que ocurra antes
Meses 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90
100 110 120 130 140 150 160
SKYACTIV-D 2.2
Aceite de motor
*1*3 Excepto
los países a
continuación R R R R R R R R R R R R R R R R
Malasia/
Filipinas Cambie cada 5.000 km o 6 meses.
Filtro de aceite del
motor
*1 Excepto
los países a
continuación R R R R R R R R R R R R R R R R
Malasia/
Filipinas Cambie cada 10.000 km o 1 año.
Filtro de
combustible Excepto
los países a
continuación R R R R
Malasia/
Filipinas R R R R R R R R
Sistema de inyección de
combustible
*4 I I I

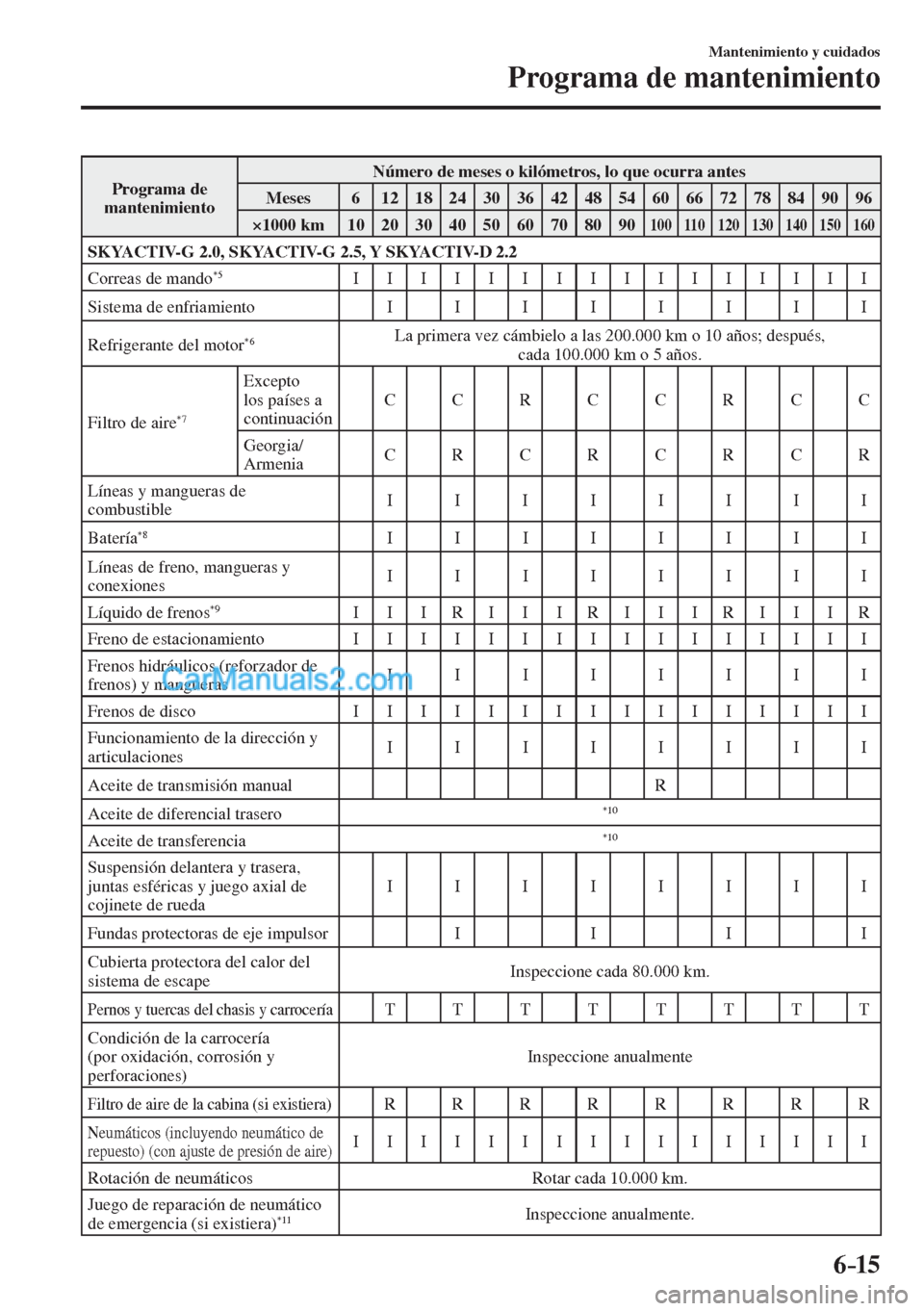

6–15
Mantenimiento y cuidados
Programa de mantenimiento
Programa de
mantenimiento Número de meses o kilómetros, lo que ocurra antes
Meses 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90
100 110 120 130 140 150 160
SKYACTIV-G 2.0, SKYACTIV-G 2.5, Y SKYACTIV-D 2.2
Correas de mando *5 I I I I I I I I I I I I I I I I
Sistema de enfriamiento I I I I I I I I
Refrigerante del motor
*6 La primera vez cámbielo a las 200.000 km o 10 años; después,
cada 100.000 km o 5 años.
Filtro de aire
*7 Excepto
los países a
continuación C C R C C R C C
Georgia/
Armenia C R C R C R C R
Líneas y mangueras de
combustible I I I I I I I I
Batería
*8 I I I I I I I I
Líneas de freno, mangueras y
conexiones I I I I I I I I
Líquido de frenos
*9 I I I R I I I R I I I R I I I R
Freno de estacionamiento I I I I I I I I I I I I I I I I
Frenos hidráulicos (reforzador de
frenos) y mangueras I I I I I I I I
Frenos de disco I I I I I I I I I I I I I I I I
Funcionamiento de la dirección y
articulaciones I I I I I I I I
Aceite de transmisión manual R
Aceite de diferencial trasero
*10
Aceite de transferencia *10
Suspensión delantera y trasera,
juntas esféricas y juego axial de
cojinete de rueda I I I I I I I I
Fundas protectoras de eje impulsor I I I I
Cubierta protectora del calor del
sistema de escape Inspeccione cada 80.000 km.
Pernos y tuercas del chasis y carrocería T T T T T T T T
Condición de la carrocería
(por oxidación, corrosión y
perforaciones) Inspeccione anualmente
Filtro de aire de la cabina (si existiera) R R R R R R R R
Neumáticos (incluyendo neumático de
repuesto) (con ajuste de presión de aire) I I I I I I I I I I I I I I I I
Rotación de neumáticos Rotar cada 10.000 km.
Juego de reparación de neumático
de emergencia (si existiera)
*11 Inspeccione anualmente.

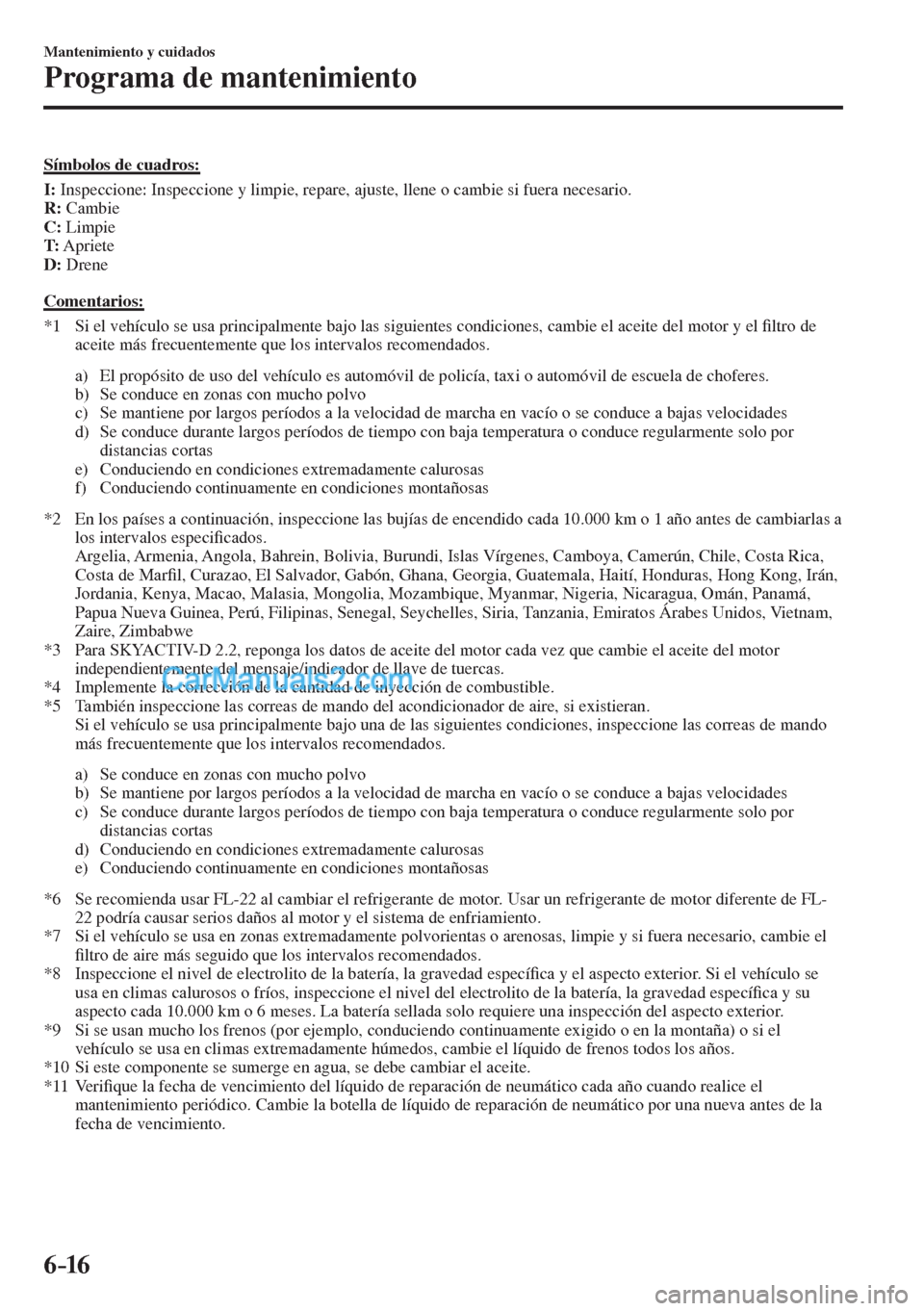

6–16
Mantenimiento y cuidados
Programa de mantenimiento
Símbolos de cuadros:
I : Inspeccione: Inspeccione y limpie, repare, ajuste, llene o cambie si fuera necesario.
R : Cambie
C : Limpie
T : Apriete
D : Drene
Comentarios:
*1 Si el vehículo se usa principalmente bajo las siguientes condiciones, cambie el aceite del motor y el ¿ ltro de
aceite más frecuentemente que los intervalos recomendados.
a) El propósito de uso del vehículo es automóvil de policía, taxi o automóvil de escuela de choferes.
b) Se conduce en zonas con mucho polvo
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
e) Conduciendo en condiciones extremadamente calurosas
f) Conduciendo continuamente en condiciones montañosas
*2 En los países a continuación, inspeccione las bujías de encendido cada 10.000 km o 1 año antes de cambiarlas a
los intervalos especi¿ cados.
Argelia, Armenia, Angola, Bahrein, Bolivia, Burundi, Islas Vírgenes, Camboya, Camerún, Chile, Costa Rica,
Costa de Mar¿ l, Curazao, El Salvador, Gabón, Ghana, Georgia, Guatemala, Haití, Honduras, Hong Kong, Irán,
Jordania, Kenya, Macao, Malasia, Mongolia, Mozambique, Myanmar, Nigeria, Nicaragua, Omán, Panamá,
Papua Nueva Guinea, Perú, Filipinas, Senegal, Seychelles, Siria, Tanzania, Emiratos Árabes Unidos, Vietnam,
Zaire, Zimbabwe
*3 Para SKYACTIV-D 2.2, reponga los datos de aceite del motor cada vez que cambie el aceite del motor
independientemente del mensaje/indicador de llave de tuercas.
*4 Implemente la corrección de la cantidad de inyección de combustible.
*5 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalmente bajo una de las siguientes condiciones, inspeccione las correas de mando
más frecuentemente que los intervalos recomendados.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*6 Se recomienda usar FL-22 al cambiar el refrigerante de motor. Usar un refrigerante de motor diferente de FL-
22 podría causar serios daños al motor y el sistema de enfriamiento.
*7 Si el vehículo se usa en zonas extremadamente polvorientas o arenosas, limpie y si fuera necesario, cambie el
¿ ltro de aire más seguido que los intervalos recomendados.
*8 Inspeccione el nivel de electrolito de la batería, la gravedad especí¿ ca y el aspecto exterior. Si el vehículo se
usa en climas calurosos o fríos, inspeccione el nivel del electrolito de la batería, la gravedad especí¿ ca y su
aspecto cada 10.000 km o 6 meses. La batería sellada solo requiere una inspección del aspecto exterior.
*9 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*10 Si este componente se sumerge en agua, se debe cambiar el aceite.
*11 Veri¿ que la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.

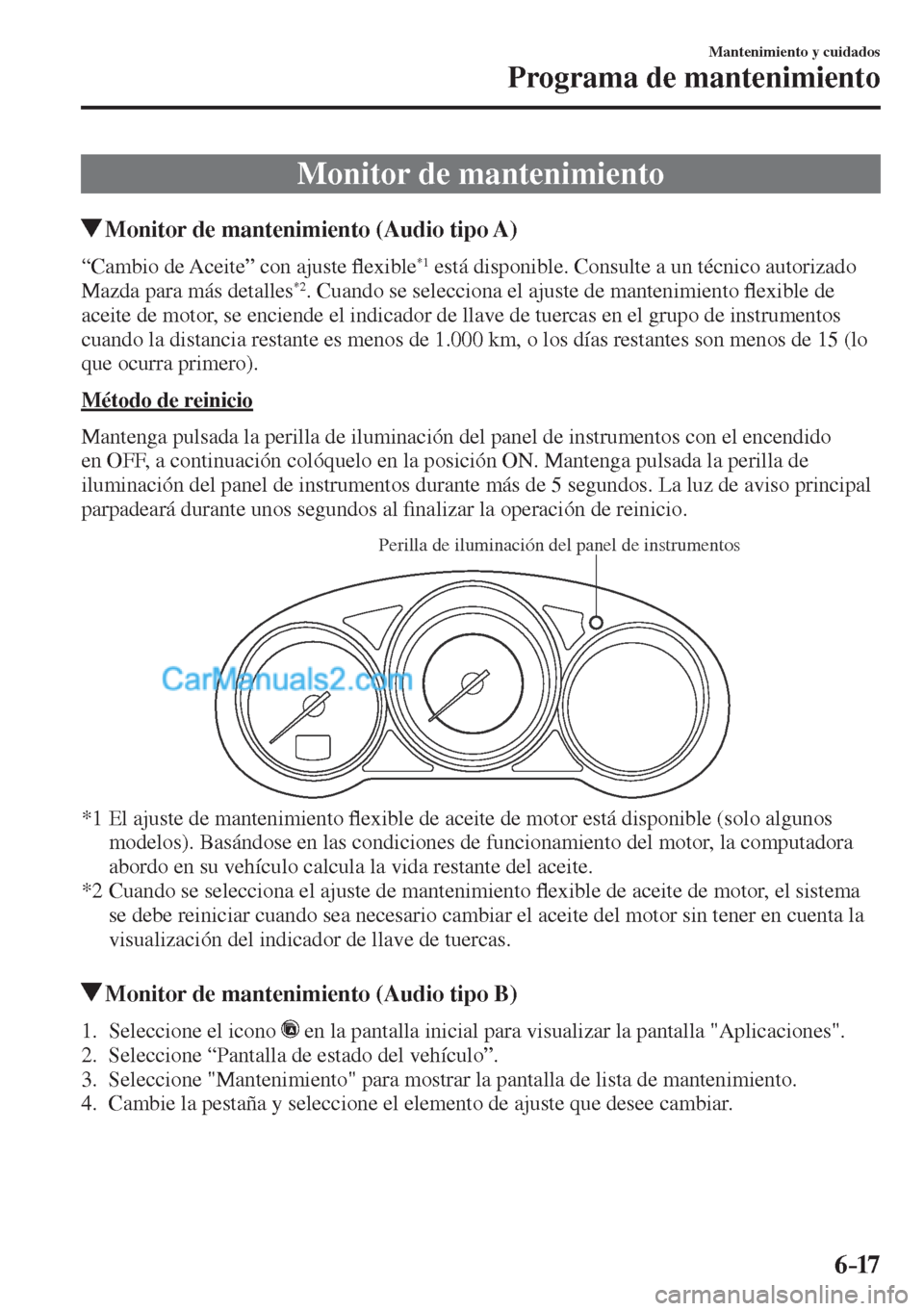

6–17
Mantenimiento y cuidados
Programa de mantenimiento
Monitor de mantenimiento
Monitor de mantenimiento (Audio tipo A)
“Cambio de Aceite” con ajuste À exible *1 está disponible. Consulte a un técnico autorizado
Mazda para más detalles *2 . Cuando se selecciona el ajuste de mantenimiento À exible de
aceite de motor, se enciende el indicador de llave de tuercas en el grupo de instrumentos
cuando la distancia restante es menos de 1.000 km, o los días restantes son menos de 15 (lo
que ocurra primero).
Método de reinicio
Mantenga pulsada la perilla de iluminación del panel de instrumentos con el encendido
en OFF, a continuación colóquelo en la posición ON. Mantenga pulsada la perilla de
iluminación del panel de instrumentos durante más de 5 segundos. La luz de aviso principal
parpadeará durante unos segundos al ¿ nalizar la operación de reinicio.

Perilla de iluminación del panel de instrumentos

*1 El ajuste de mantenimiento À exible de aceite de motor está disponible (solo algunos
modelos). Basándose en las condiciones de funcionamiento del motor, la computadora
abordo en su vehículo calcula la vida restante del aceite.
*2 Cuando se selecciona el ajuste de mantenimiento À exible de aceite de motor, el sistema
se debe reiniciar cuando sea necesario cambiar el aceite del motor sin tener en cuenta la
visualización del indicador de llave de tuercas.

Monitor de mantenimiento (Audio tipo B)
1. Seleccione el icono en la pantalla inicial para visualizar la pantalla "Aplicaciones".
2. Seleccione “Pantalla de estado del vehículo”.
3. Seleccione "Mantenimiento" para mostrar la pantalla de lista de mantenimiento.
4. Cambie la pestaña y seleccione el elemento de ajuste que desee cambiar.

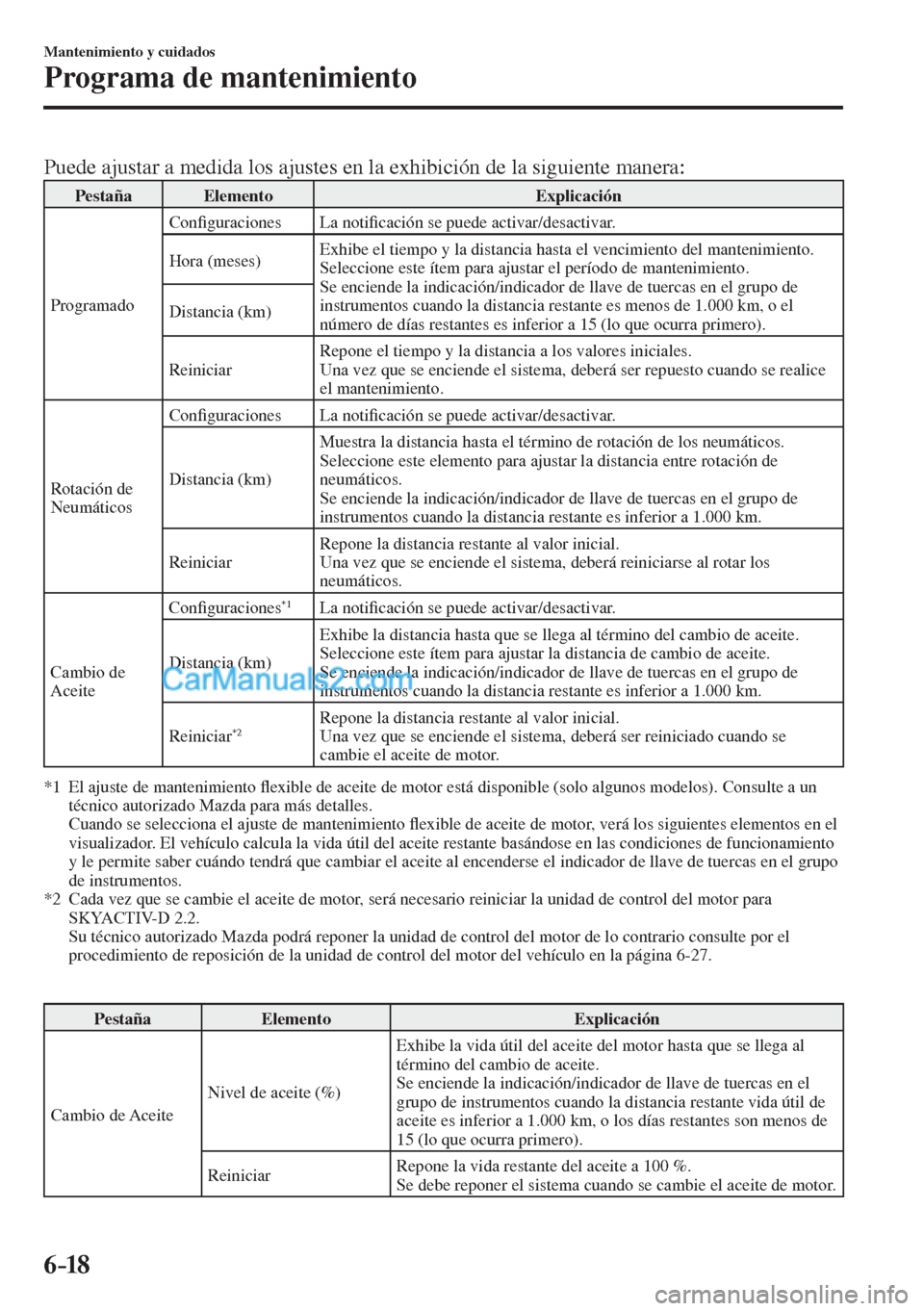

6–18
Mantenimiento y cuidados
Programa de mantenimiento
Puede ajustar a medida los ajustes en la exhibición de la siguiente manera:
Pestaña Elemento Explicación
Programado Con¿ guraciones La noti¿ cación se puede activar/desactivar.
Hora (meses) Exhibe el tiempo y la distancia hasta el vencimiento del mantenimiento.
Seleccione este ítem para ajustar el período de mantenimiento.
Se enciende la indicación/indicador de llave de tuercas en el grupo de
instrumentos cuando la distancia restante es menos de 1.000 km, o el
número de días restantes es inferior a 15 (lo que ocurra primero). Distancia (km)
Reiniciar Repone el tiempo y la distancia a los valores iniciales.
Una vez que se enciende el sistema, deberá ser repuesto cuando se realice
el mantenimiento.
Rotación de
Neumáticos Con¿ guraciones La noti¿ cación se puede activar/desactivar.
Distancia (km) Muestra la distancia hasta el término de rotación de los neumáticos.
Seleccione este elemento para ajustar la distancia entre rotación de
neumáticos.
Se enciende la indicación/indicador de llave de tuercas en el grupo de
instrumentos cuando la distancia restante es inferior a 1.000 km.
Reiniciar Repone la distancia restante al valor inicial.
Una vez que se enciende el sistema, deberá reiniciarse al rotar los
neumáticos.
Cambio de
Aceite Con¿ guraciones
*1 La noti¿ cación se puede activar/desactivar.
Distancia (km) Exhibe la distancia hasta que se llega al término del cambio de aceite.
Seleccione este ítem para ajustar la distancia de cambio de aceite.
Se enciende la indicación/indicador de llave de tuercas en el grupo de
instrumentos cuando la distancia restante es inferior a 1.000 km.
Reiniciar
*2 Repone la distancia restante al valor inicial.
Una vez que se enciende el sistema, deberá ser reiniciado cuando se
cambie el aceite de motor.
*1 El ajuste de mantenimiento À exible de aceite de motor está disponible (solo algunos modelos). Consulte a un
técnico autorizado Mazda para más detalles.
Cuando se selecciona el ajuste de mantenimiento À exible de aceite de motor, verá los siguientes elementos en el
visualizador. El vehículo calcula la vida útil del aceite restante basándose en las condiciones de funcionamiento
y le permite saber cuándo tendrá que cambiar el aceite al encenderse el indicador de llave de tuercas en el grupo
de instrumentos.
*2 Cada vez que se cambie el aceite de motor, será necesario reiniciar la unidad de control del motor para
SKYACTIV-D 2.2.
Su técnico autorizado Mazda podrá reponer la unidad de control del motor de lo contrario consulte por el
procedimiento de reposición de la unidad de control del motor del vehículo en la página 6-27 .


Pestaña Elemento Explicación
Cambio de Aceite Nivel de aceite (%) Exhibe la vida útil del aceite del motor hasta que se llega al
término del cambio de aceite.
Se enciende la indicación/indicador de llave de tuercas en el
grupo de instrumentos cuando la distancia restante vida útil de
aceite es inferior a 1.000 km, o los días restantes son menos de
15 (lo que ocurra primero).
Reiniciar Repone la vida restante del aceite a 100 %.
Se debe reponer el sistema cuando se cambie el aceite de motor.

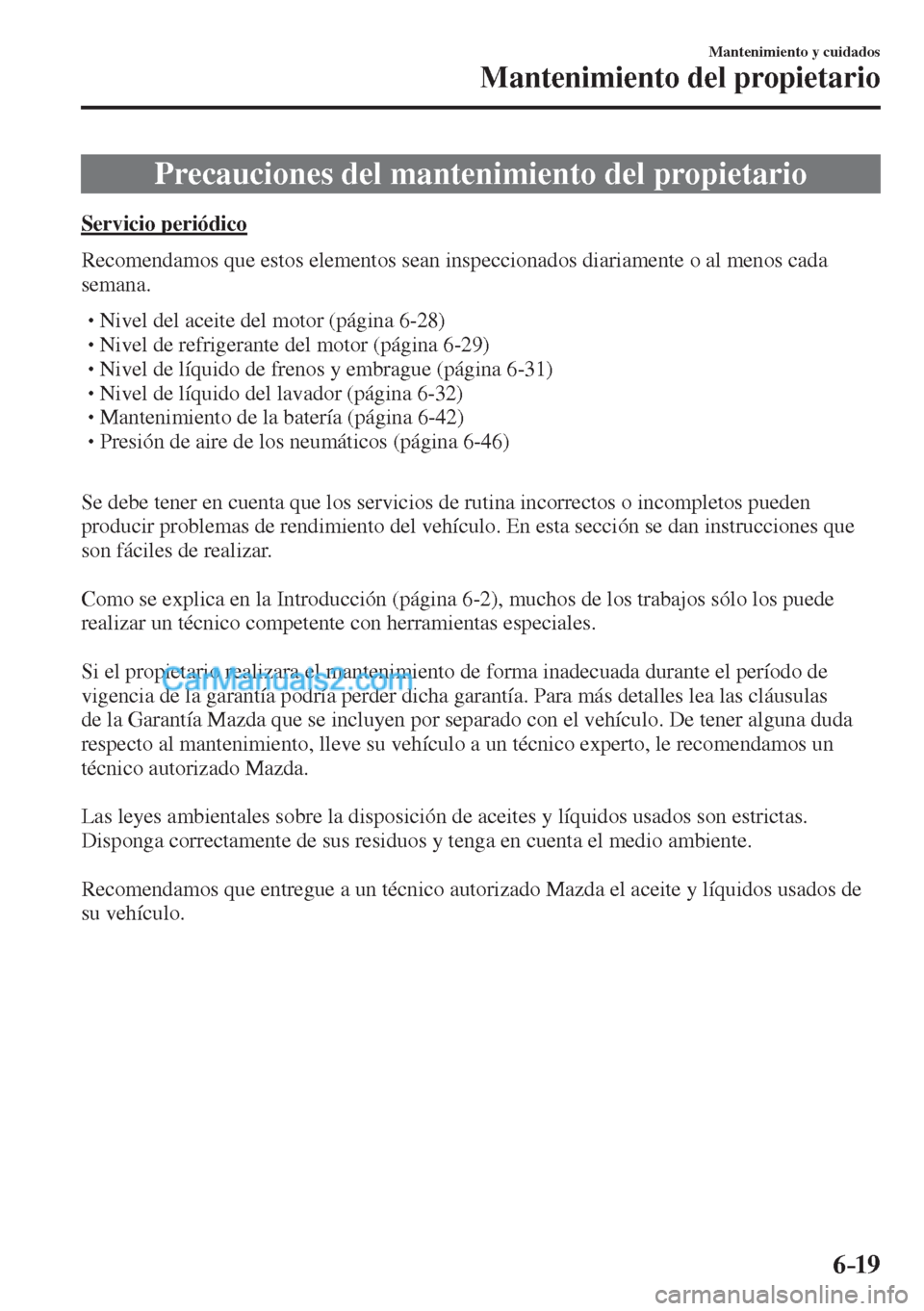

6–19
Mantenimiento y cuidados
Mantenimiento del propietario
Precauciones del mantenimiento del propietario
Servicio periódico
Recomendamos que estos elementos sean inspeccionados diariamente o al menos cada
semana.



 Nivel del aceite del motor (página 6-28 )



 Nivel de refrigerante del motor (página 6-29 )



 Nivel de líquido de frenos y embrague (página 6-31 )



 Nivel de líquido del lavador (página 6-32 )



 Mantenimiento de la batería (página 6-42 )



 Presión de aire de los neumáticos (página 6-46 )

Se debe tener en cuenta que los servicios de rutina incorrectos o incompletos pueden
producir problemas de rendimiento del vehículo. En esta sección se dan instrucciones que
son fáciles de realizar.

Como se explica en la Introducción (página 6-2 ), muchos de los trabajos sólo los puede
realizar un técnico competente con herramientas especiales.

Si el propietario realizara el mantenimiento de forma inadecuada durante el período de
vigencia de la garantía podría perder dicha garantía. Para más detalles lea las cláusulas
de la Garantía Mazda que se incluyen por separado con el vehículo. De tener alguna duda
respecto al mantenimiento, lleve su vehículo a un técnico experto, le recomendamos un
técnico autorizado Mazda.

Las leyes ambientales sobre la disposición de aceites y líquidos usados son estrictas.
Disponga correctamente de sus residuos y tenga en cuenta el medio ambiente.

Recomendamos que entregue a un técnico autorizado Mazda el aceite y líquidos usados de
su vehículo.

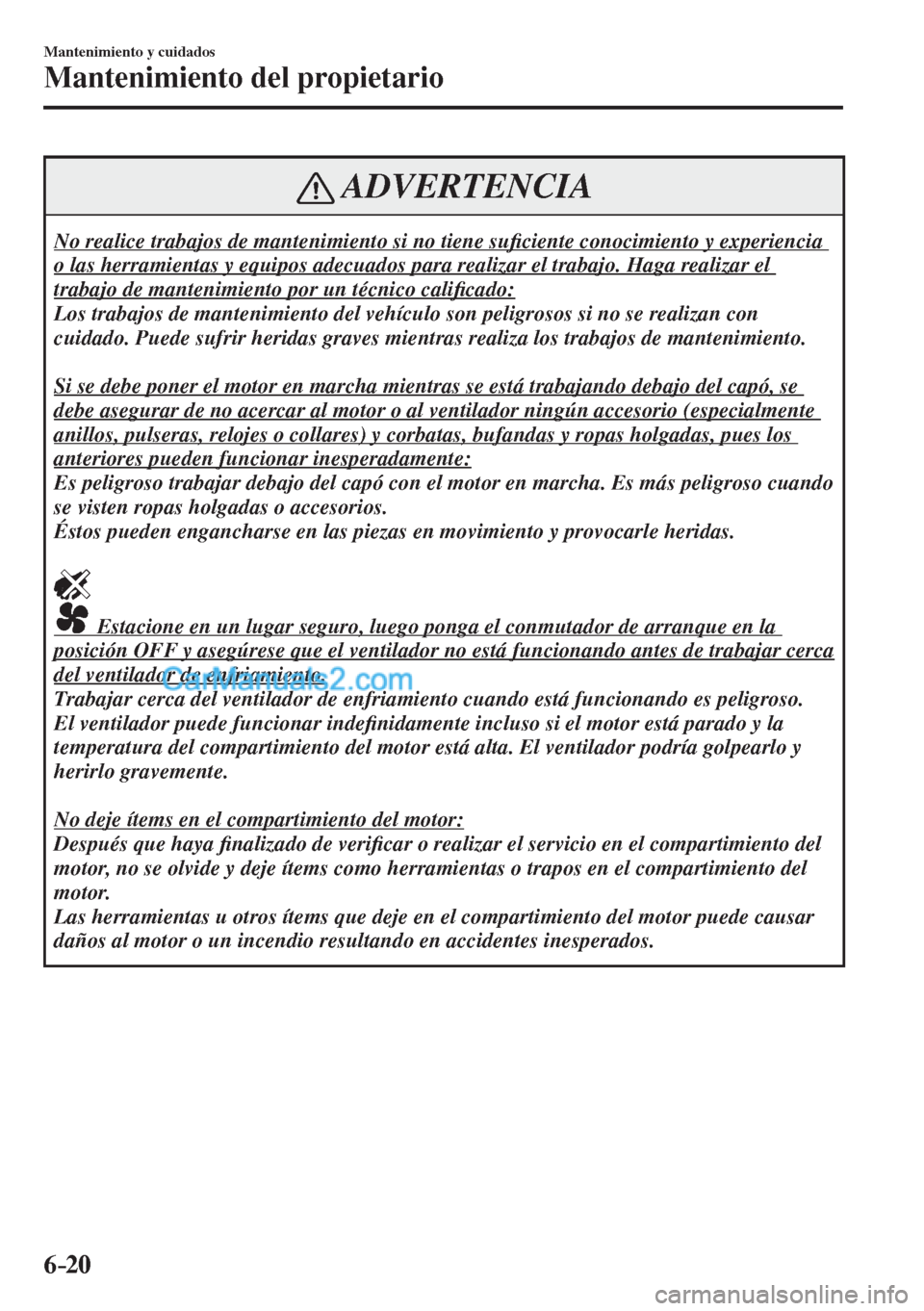

6–20
Mantenimiento y cuidados
Mantenimiento del propietario
ADVERTENCIA
No realice trabajos de mantenimiento si no tiene su¿ ciente conocimiento y experiencia
o las herramientas y equipos adecuados para realizar el trabajo. Haga realizar el
trabajo de mantenimiento por un técnico cali¿ cado:
Los trabajos de mantenimiento del vehículo son peligrosos si no se realizan con
cuidado. Puede sufrir heridas graves mientras realiza los trabajos de mantenimiento.

Si se debe poner el motor en marcha mientras se está trabajando debajo del capó, se
debe asegurar de no acercar al motor o al ventilador ningún accesorio (especialmente
anillos, pulseras, relojes o collares) y corbatas, bufandas y ropas holgadas, pues los
anteriores pueden funcionar inesperadamente:
Es peligroso trabajar debajo del capó con el motor en marcha. Es más peligroso cuando
se visten ropas holgadas o accesorios.
Éstos pueden engancharse en las piezas en movimiento y provocarle heridas.

Estacione en un lugar seguro, luego ponga el conmutador de arranque en la
posición OFF y asegúrese que el ventilador no está funcionando antes de trabajar cerca
del ventilador de enfriamiento.
Trabajar cerca del ventilador de enfriamiento cuando está funcionando es peligroso.
El ventilador puede funcionar inde¿ nidamente incluso si el motor está parado y la
temperatura del compartimiento del motor está alta. El ventilador podría golpearlo y
herirlo gravemente.

No deje ítems en el compartimiento del motor:
Después que haya ¿ nalizado de veri¿ car o realizar el servicio en el compartimiento del
motor, no se olvide y deje ítems como herramientas o trapos en el compartimiento del
motor.
Las herramientas u otros ítems que deje en el compartimiento del motor puede causar
daños al motor o un incendio resultando en accidentes inesperados.
