2017 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

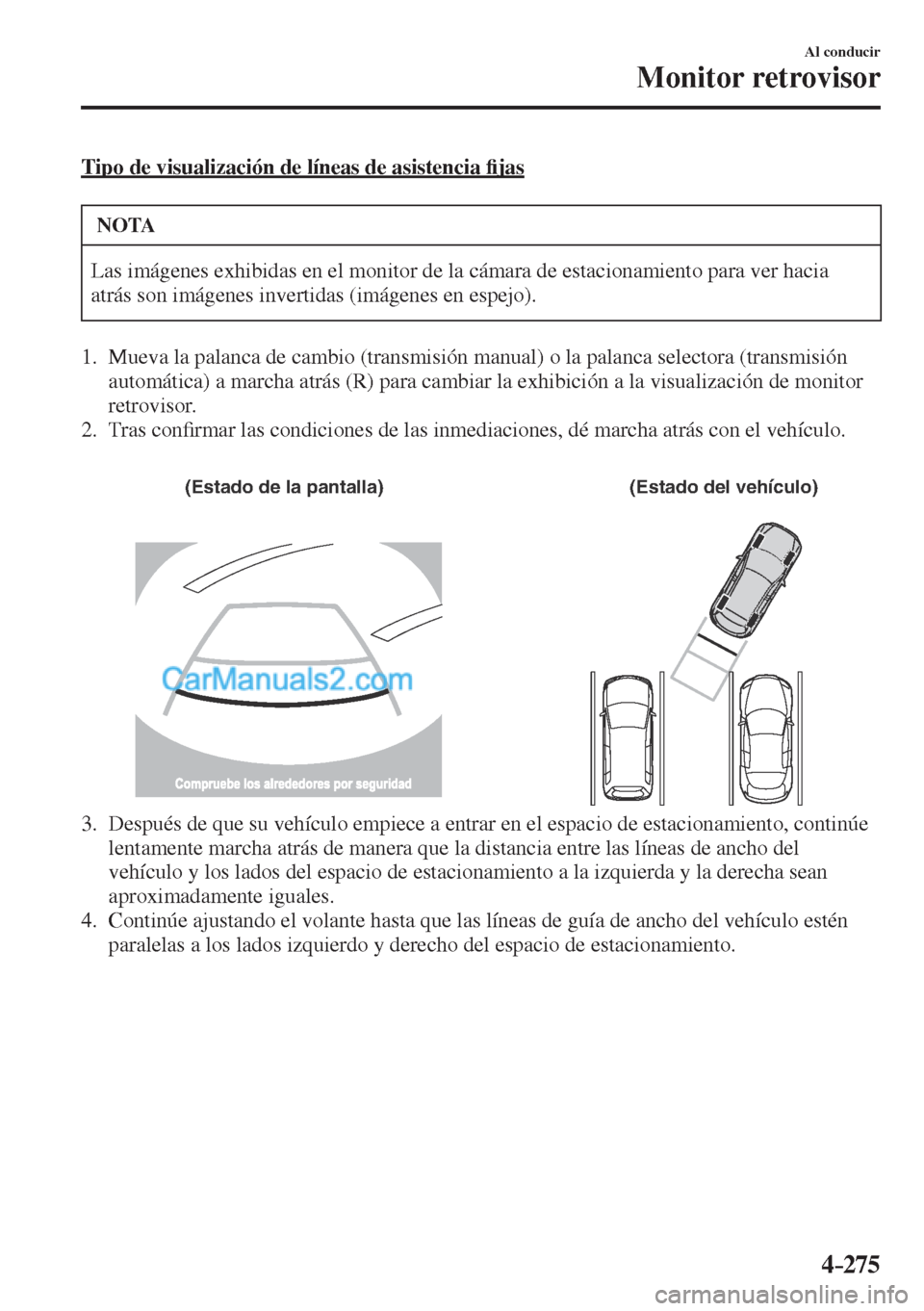

4–275
Al conducir
Monitor retrovisor
Tipo de visualización de líneas de asistencia ¿ jas
NOTA
Las imágenes exhibidas en el monitor de la cámara de estacionamiento para ver hacia
atrás son imágenes invertidas (imágenes en espejo).
1. Mueva la palanca de cambio (transmisión manual) o la palanca selectora (transmisión
automática) a marcha atrás (R) para cambiar la exhibición a la visualización de monitor
retrovisor.
2. Tras con¿ rmar las condiciones de las inmediaciones, dé marcha atrás con el vehículo.

(Estado de la pantalla) (Estado del vehículo)

3. Después de que su vehículo empiece a entrar en el espacio de estacionamiento, continúe
lentamente marcha atrás de manera que la distancia entre las líneas de ancho del
vehículo y los lados del espacio de estacionamiento a la izquierda y la derecha sean
aproximadamente iguales.
4. Continúe ajustando el volante hasta que las líneas de guía de ancho del vehículo estén
paralelas a los lados izquierdo y derecho del espacio de estacionamiento.

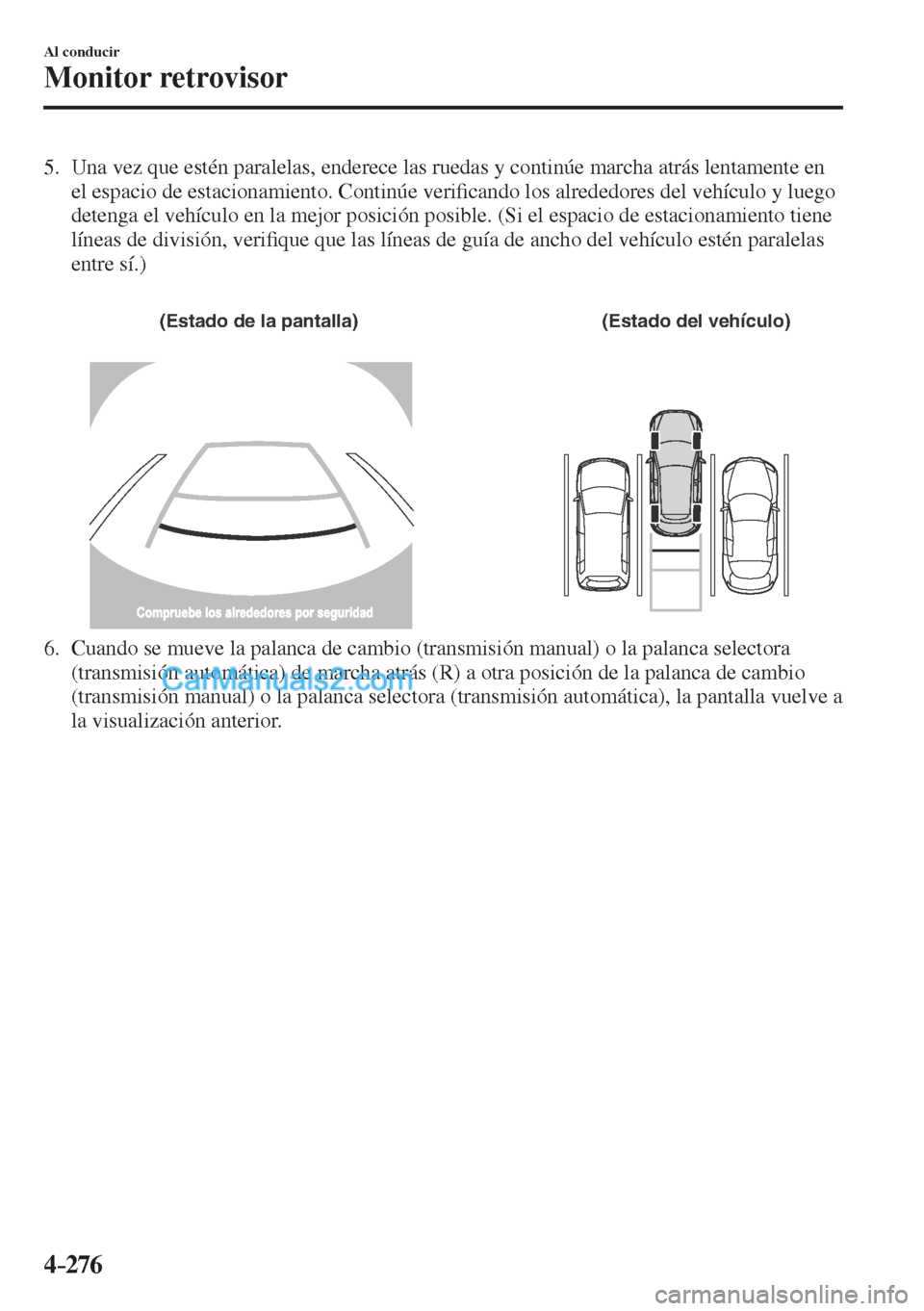

4–276
Al conducir
Monitor retrovisor
5. Una vez que estén paralelas, enderece las ruedas y continúe marcha atrás lentamente en
el espacio de estacionamiento. Continúe veri¿ cando los alrededores del vehículo y luego
detenga el vehículo en la mejor posición posible. (Si el espacio de estacionamiento tiene
líneas de división, veri¿ que que las líneas de guía de ancho del vehículo estén paralelas
entre sí.)

(Estado de la pantalla) (Estado del vehículo)

6. Cuando se mueve la palanca de cambio (transmisión manual) o la palanca selectora
(transmisión automática) de marcha atrás (R) a otra posición de la palanca de cambio
(transmisión manual) o la palanca selectora (transmisión automática), la pantalla vuelve a
la visualización anterior.

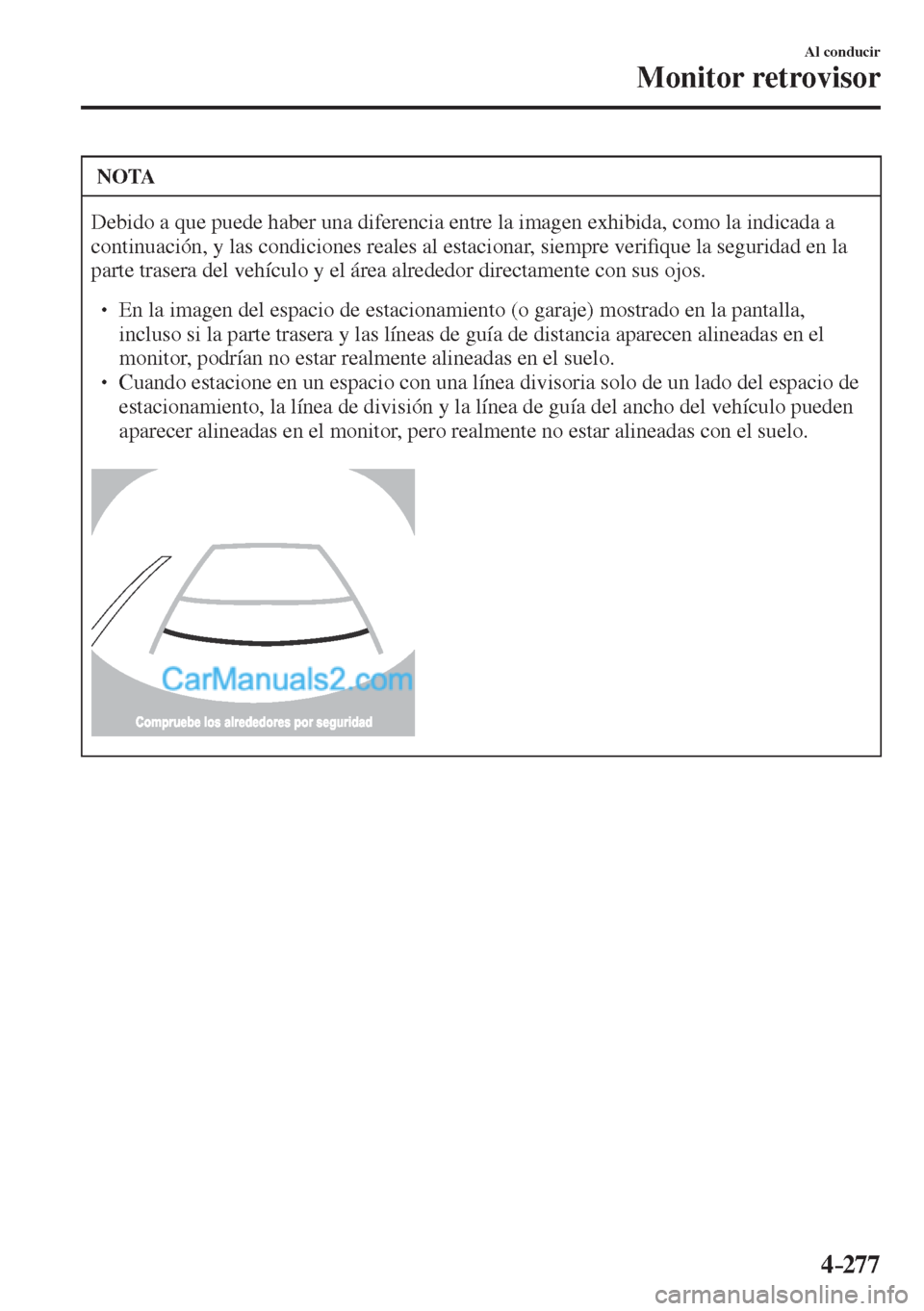

4–277
Al conducir
Monitor retrovisor
NOTA
Debido a que puede haber una diferencia entre la imagen exhibida, como la indicada a
continuación, y las condiciones reales al estacionar, siempre veri¿ que la seguridad en la
parte trasera del vehículo y el área alrededor directamente con sus ojos.

 En la imagen del espacio de estacionamiento (o garaje) mostrado en la pantalla,
incluso si la parte trasera y las líneas de guía de distancia aparecen alineadas en el
monitor, podrían no estar realmente alineadas en el suelo.
  Cuando estacione en un espacio con una línea divisoria solo de un lado del espacio de
estacionamiento, la línea de división y la línea de guía del ancho del vehículo pueden
aparecer alineadas en el monitor, pero realmente no estar alineadas con el suelo.

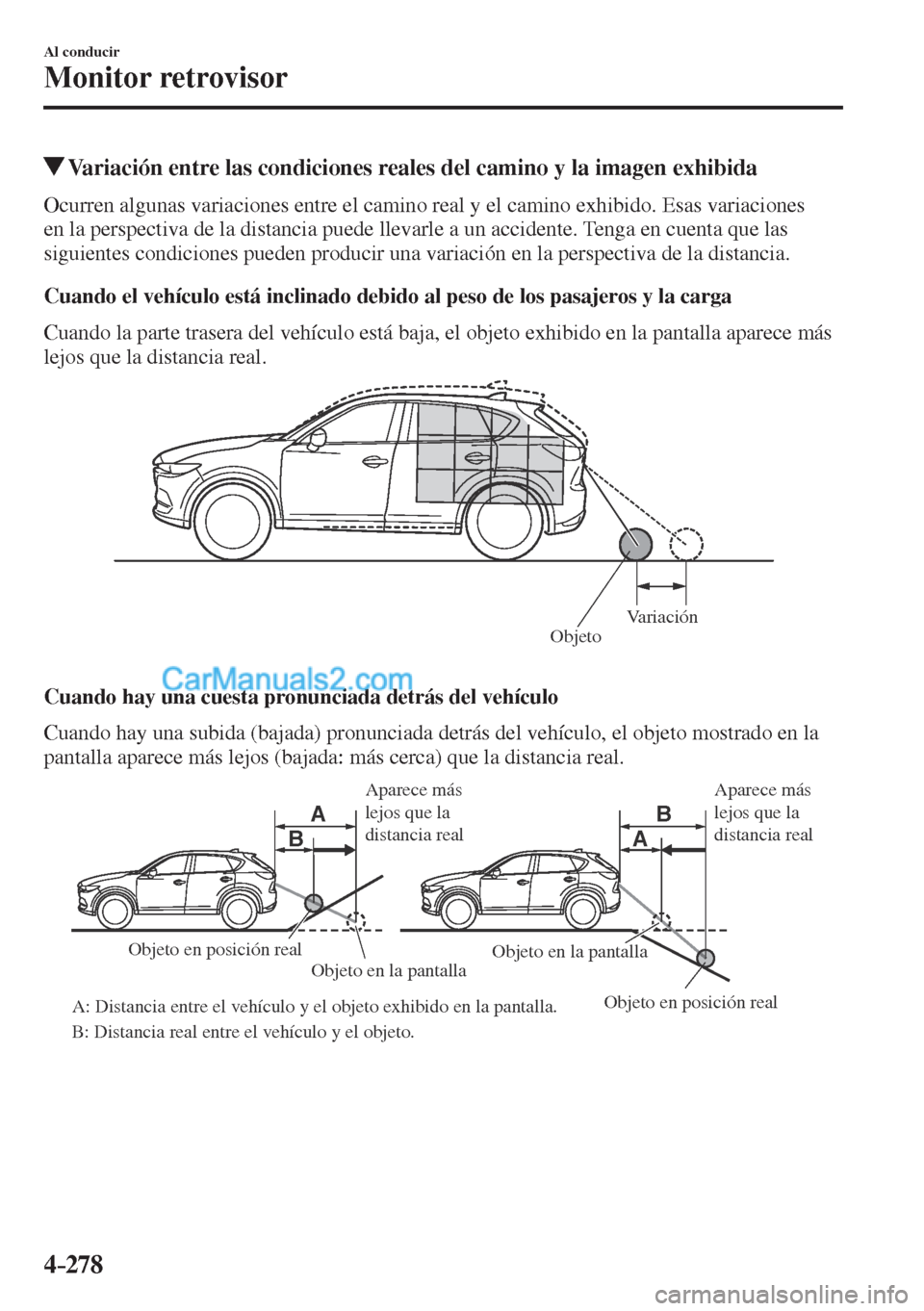

4–278
Al conducir
Monitor retrovisor
Variación entre las condiciones reales del camino y la imagen exhibida
Ocurren algunas variaciones entre el camino real y el camino exhibido. Esas variaciones
en la perspectiva de la distancia puede llevarle a un accidente. Tenga en cuenta que las
siguientes condiciones pueden producir una variación en la perspectiva de la distancia.
Cuando el vehículo está inclinado debido al peso de los pasajeros y la carga
Cuando la parte trasera del vehículo está baja, el objeto exhibido en la pantalla aparece más
lejos que la distancia real.

Variación
Objeto

Cuando hay una cuesta pronunciada detrás del vehículo
Cuando hay una subida (bajada) pronunciada detrás del vehículo, el objeto mostrado en la
pantalla aparece más lejos (bajada: más cerca) que la distancia real.

A AB
B
Aparece más
lejos que la
distancia real Aparece más
lejos que la
distancia real
Objeto en posición real Objeto en posición real
Objeto en la pantalla
A: Distancia entre el vehículo y el objeto exhibido en la pantalla.
B: Distancia real entre el vehículo y el objeto.Objeto en la pantalla

4–279
Al conducir
Monitor retrovisor
Objeto tridimensional en la parte de atrás del vehículo
Debido a que se exhiben las líneas de guía de distancia basándose en una super¿ cie plana, la
distancia al objeto tridimensional exhibido en la pantalla es diferente de la distancia real.

A
A
C B
CB
(Distancia real) B>C=A
Distancia medida mediante
sensores en la pantalla A>B>C(Exhibición de la pantalla)
(Condición real)

(Tipo exhibición de líneas de asistencia de camino predecido del vehículo)
Cuando de marcha atrás cerca de un objeto tridimensional
Cuando de marcha atrás cerca de un objeto tridimensional, el vehículo podría golpear
el objeto incluso si la línea de camino proyectada no toca el objeto en la pantalla. La
posición del objeto exhibida en la pantalla es diferente de la posición actual debido a las
líneas de camino proyectadas en la pantalla se exhiben basándose en una super¿ cie de
camino horizontal. Cuando de marcha atrás cerca de un objeto que sobresale, con¿ rme las
condiciones de atrás y alrededor directamente con sus ojos.

(Exhibición de la pantalla) (Vista real)

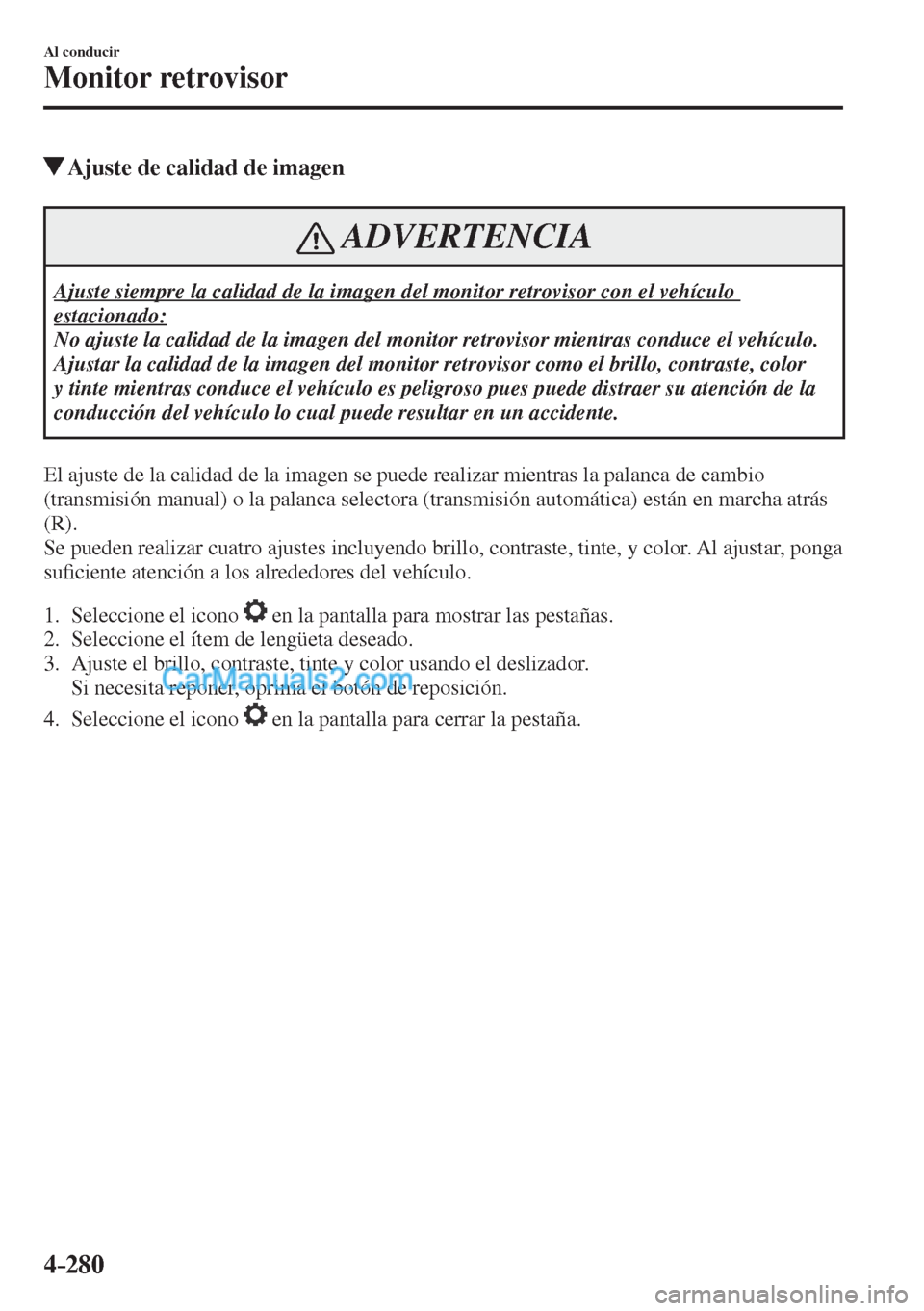

4–280
Al conducir
Monitor retrovisor
Ajuste de calidad de imagen
ADVERTENCIA
Ajuste siempre la calidad de la imagen del monitor retrovisor con el vehículo
estacionado:
No ajuste la calidad de la imagen del monitor retrovisor mientras conduce el vehículo.
Ajustar la calidad de la imagen del monitor retrovisor como el brillo, contraste, color
y tinte mientras conduce el vehículo es peligroso pues puede distraer su atención de la
conducción del vehículo lo cual puede resultar en un accidente.
El ajuste de la calidad de la imagen se puede realizar mientras la palanca de cambio
(transmisión manual) o la palanca selectora (transmisión automática) están en marcha atrás
(R).
Se pueden realizar cuatro ajustes incluyendo brillo, contraste, tinte, y color. Al ajustar, ponga
su¿ ciente atención a los alrededores del vehículo.

1. Seleccione el icono en la pantalla para mostrar las pestañas.
2. Seleccione el ítem de lengüeta deseado.
3. Ajuste el brillo, contraste, tinte y color usando el deslizador.
Si necesita reponer, oprima el botón de reposición.
4. Seleccione el icono
en la pantalla para cerrar la pestaña.

4–281
Al conducir
Sistema de sensor de estacionamiento
*Algunos modelos.
Sistema de sensor de estacionamiento *
El sistema de sensores de estacionamiento usa sensores ultrasónicos para detectar obstáculos
alrededor del vehículo mientras lo estaciona en un garaje o en paralelo cuando el vehículo se
conduce a una velocidad de aproximadamente 10 km/h o menos. El sistema está equipado
con un dispositivo de asistencia que noti¿ ca al conductor de la distancia aproximada
desde el vehículo al obstáculo alrededor usando un bip y una indicación de detección de
obstrucción
* .


Sensor de esquina trasera Sensor de esquina delantera
Sensor trasero
Sensor delantero
ADVERTENCIA
No confíe únicamente en el sistema de sensores de estacionamiento y asegúrese de
con¿ rmar visualmente la seguridad alrededor de su vehículo al maniobrar.
Este sistema puede ayudar al conductor a usar el vehículo al moverse hacia delante y
atrás al estacionar. Los rangos de detección de los sensores son limitados, por lo tanto,
conducir el vehículo con¿ ando solamente en el sistema puede causar un accidente.
Siempre con¿ rme visualmente la seguridad alrededor de su vehículo al conducir.

4–282
Al conducir
Sistema de sensor de estacionamiento
NOTA
  No instale ningún accesorio dentro de los rangos de detección de los sensores. Podrían
afectar el funcionamiento del sistema.
  Dependiendo del tipo de obstáculo y las condiciones alrededor, el rango de detección
de un sensor puede reducirse, o los sensores podrían no detectar los obstáculos.
  El sistema no funcionará normalmente en las siguientes condiciones:



 Barro, hielo o nieve adherido al área de los sensores (vuelve a funcionar
normalmente cuando se limpian).



 El área de los sensores está congelada (vuelve a funcionar normalmente cuando se
quita el hielo).



 Los sensores se cubren con una mano.



 Los sensores se golpean excesivamente.



 El vehículo se inclina demasiado.



 Cuando hace mucho calor o frío.



 El vehículo se conduce por caminos con lomas, inclinaciones, grava o hierba.



 Cualquier cosa que genere ultrasonidos cerca del vehículo, como la bocina de otro
vehículo, el sonido del motor de una motocicleta, el sonido de un freno de aire de un
vehículo grande o los sensores de otros vehículos.



 El vehículo se conduce con lluvia fuerte o en caminos donde se salpica mucho agua.



 Cuando se ha instalado en el vehículo una antena o wing pole disponibles
comercialmente para un transmisor de radio.



 El vehículo se mueve hacia un bordillo alto o cuadrado.



 Un obstáculo demasiado cerca del sensor.

 Los obstáculos debajo del paragolpes no serán detectados. Los obstáculos que son más
bajos o ¿ nos que el paragolpes que hayan sido detectados inicialmente pero no sean
detectados más a medida que el vehículo se aproxime.
  Los siguientes tipos de obstáculos podrían no ser detectados:



 Objetos ¿ nos como cables o cuerdas



 Cosas que absorban ondas de sonido fácilmente como algodón o nieve



 Objetos con puntas



 Objetos muy altos, y aquellos que sean anchos en la parte superior



 Objetos pequeños y cortos

 Haga siempre inspeccionar el sistema con un técnico experto, le recomendamos un
técnico autorizado Mazda si se golpea el paragolpes, incluso en caso de un accidente
menor. Si los sensores están desalineados, no podrán detectar obstáculos.
  El sistema puede sufrir un malfuncionamiento si el bip no funciona o si el indicador
no se enciende cuando se conecta el interruptor de sensores de asistencia de
estacionamiento. Consulte a un técnico experto, le recomendamos un técnico
autorizado Mazda.
