2017 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

4–235
Al conducir
i-ACTIVSENSE
NOTA
  En los siguientes casos, un sensor ultrasónico (trasero) podría detectar algo como una
obstrucción que podría hacer que el sistema SCBS R funcione.



 Conduzca en una cuesta pronunciada.



 Bloques de rueda.



 Cortinas, barreras como las de los peajes y cruces de tren.



 Al viajar cerca de objetos como ramas, barreras, vehículos, paredes y cercas a lo
largo de un camino.



 Al conducir en todo terreno en áreas donde hay pasto y forraje.



 Al pasar por accesos bajos, accesos angostos, lavaderos de automóviles y túneles.



 Una barra de remolque instalada o un trailer conectado.

 (Transmisión manual)  Si se detiene el vehículo por el funcionamiento del sistema de ayuda inteligente para el
frenado en la ciudad (SCBS) y no se pisa el pedal de embrague, el motor se para.
  Cuando funciona el sistema, se noti¿ ca al usuario mediante el visualizador
multinformación.
  La indicación de advertencia del sistema de ayuda inteligente para el frenado en
la ciudad (SCBS) (ámbar) se enciende cuando el sistema tiene un funcionamiento
incorrecto.
 Consulte la sección Indicación de advertencia/Advertencia en la página 4-55 .

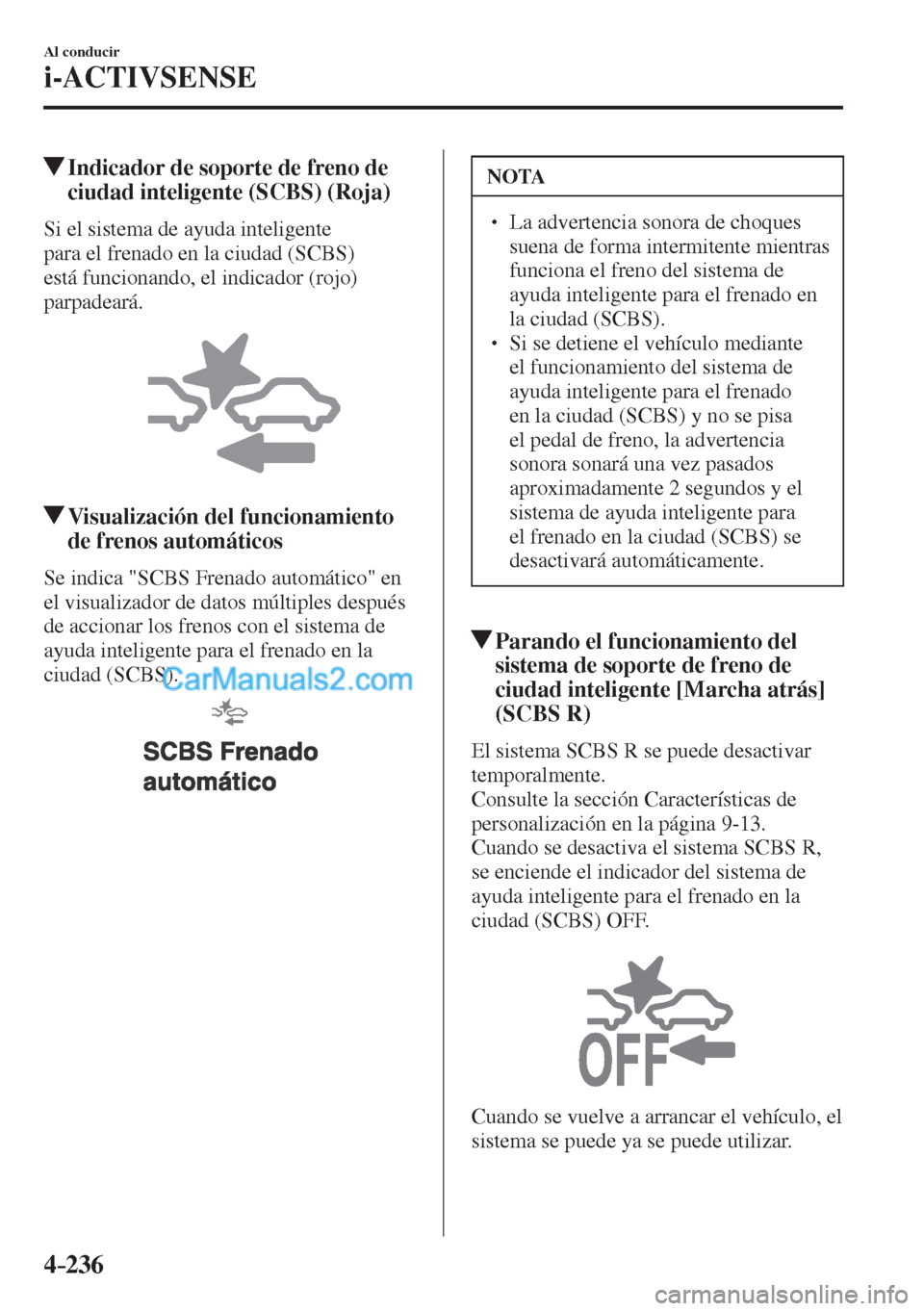

4–236
Al conducir
i-ACTIVSENSE
Indicador de soporte de freno de
ciudad inteligente (SCBS) (Roja)
Si el sistema de ayuda inteligente
para el frenado en la ciudad (SCBS)
está funcionando, el indicador (rojo)
parpadeará.


Visualización del funcionamiento
de frenos automáticos
Se indica "SCBS Frenado automático" en
el visualizador de datos múltiples después
de accionar los frenos con el sistema de
ayuda inteligente para el frenado en la
ciudad (SCBS).


NOTA
  La advertencia sonora de choques
suena de forma intermitente mientras
funciona el freno del sistema de
ayuda inteligente para el frenado en
la ciudad (SCBS).
  Si se detiene el vehículo mediante
el funcionamiento del sistema de
ayuda inteligente para el frenado
en la ciudad (SCBS) y no se pisa
el pedal de freno, la advertencia
sonora sonará una vez pasados
aproximadamente 2 segundos y el
sistema de ayuda inteligente para
el frenado en la ciudad (SCBS) se
desactivará automáticamente.
Parando el funcionamiento del
sistema de soporte de freno de
ciudad inteligente [Marcha atrás]
(SCBS R)
El sistema SCBS R se puede desactivar
temporalmente.
Consulte la sección Características de
personalización en la página 9-13 .
Cuando se desactiva el sistema SCBS R,
se enciende el indicador del sistema de
ayuda inteligente para el frenado en la
ciudad (SCBS) OFF.


Cuando se vuelve a arrancar el vehículo, el
sistema se puede ya se puede utilizar.

4–237
Al conducir
i-ACTIVSENSE
*Algunos modelos.
Sistema de ayuda inteligente para el frenado (SBS) *
El SBS alerta al conductor de un posible choque usando una visualización y un sonido
de advertencia si el sensor de radar (delantero) y la cámara de detección delantera (FSC)
determinan que existe la posibilidad de un choque con un vehículo situado por delante
mientras el vehículo se conduce a aproximadamente 15 km/h o más rápido. Además, si el
sensor de radar (delantero) y la cámara sensora hacia adelante (FSC) determinan que no se
puede evitar un choque, el control de freno automático se acciona para reducir el daño en
caso de un choque.
Además, cuando el conductor pisa el pedal de freno, los frenos serán aplicados ¿ rme y
rápidamente para ayudar. (Frenado asistido (frenado asistido SBS))
ADVERTENCIA
No confíe completamente en el sistema SBS y siempre conduzca cuidadosamente:
El SBS fue diseñado para reducir los daños en caso de un choque, no para evitar un
accidente. La habilidad para detectar una obstrucción es limitada dependiendo de la
obstrucción, condiciones meteorológicas o del tránsito. Por lo tanto, si se pisa por error
el pedal del acelerador o el pedal de freno puede resultar en un accidente. Veri¿ que
siempre la seguridad en la zona de alrededor y pise el pedal del freno o pedal del
acelerador mientras mantiene una distancia segura de los vehículos precedentes o los
vehículos que se acercan.
PRECAUCIÓN
En los siguientes casos, apague el sistema para evitar un malfuncionamiento:
 Se remolca el vehículo o cuando se está remolcando otro vehículo.
 El vehículo se encuentra sobre un rodillo de chasis.
 Al conducir en caminos ásperos como en áreas con pasto denso o a campo traviesa.

4–238
Al conducir
i-ACTIVSENSE
NOTA
  El sistema SBS funciona cuando se satisfacen todas las siguientes condiciones:



 El encendido está en la posición ON.



 El sistema SBS está activado.



 La velocidad del vehículo es de aproximadamente 15 km/h o más.



 La velocidad relativa entre su vehículo y el vehículo delante de Ud. es
aproximadamente 15 km/h o más.



 El control de estabilidad dinámica (DSC) no está funcionando.

 El sistema SBS podría no funcionar correctamente en las siguientes condiciones:



 Si se acelera rápidamente el vehículo y se acerca demasiado a un vehículo delante
del suyo.



 Se conduce el vehículo a la misma velocidad que el vehículo delante del suyo.



 Se ha pisado el pedal del acelerador.



 Se ha pisado el pedal de freno.



 El volante está siendo usado.



 La palanca selectora está siendo usada.



 El indicador de dirección está siendo usado.



 Cuando el vehículo delante no está equipado con luces de cola o las luces de cola
están apagadas.



 Cuando advertencias y mensajes, como un parabrisas sucio, relacionados a la cámara
sensora hacia adelante (FSC) son exhibidos en la exhibición de multinformación.


 A pesar de que los objetos que activan el sistema son vehículos de cuatro ruedas, el
sensor de radar (delantero) puede detectar los siguientes objetos, determinar que son
un obstáculo, y accionar el sistema SBS.



 Objetos en el camino al comienzo de una curva (incluyendo guardarieles y
apilamientos de nieve).



 Aparece un vehículo en la senda opuesta mientras gira o hace una curva.



 Cuando cruza un puente angosto.



 Cuando pasa debajo de un portón bajo o un túnel o portón angosto.



 Al entrar a un estacionamiento subterráneo.



 Objetos metálicos, lomas u objetos salientes en el camino.



 Si repentinamente Ud. se acerca al vehículo delante del suyo.



 Al conducir en áreas donde el pasto o forraje es alto.



 Vehículos de dos ruedas como motocicletas o bicicletas.



 Peatones u objetos no metálicos como árboles en pie.

 Cuando funciona el sistema, se noti¿ ca al usuario mediante el visualizador
multinformación.
  La indicación de advertencia del SBS (ámbar) se enciende cuando el sistema tiene un
funcionamiento incorrecto.
 Consulte la sección Indicación de advertencia/Advertencia en la página 4-55 .

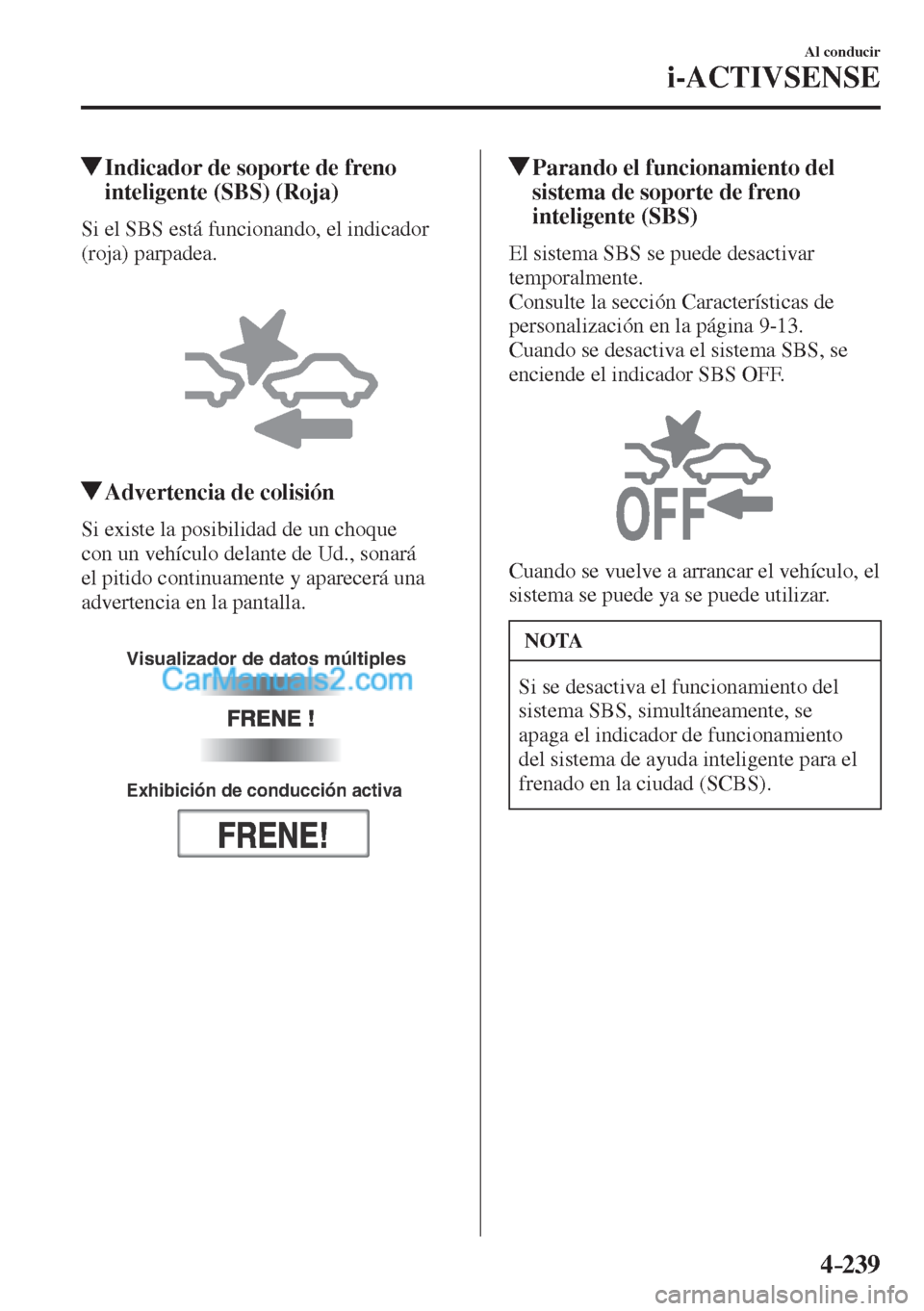

4–239
Al conducir
i-ACTIVSENSE
Indicador de soporte de freno
inteligente (SBS) (Roja)
Si el SBS está funcionando, el indicador
(roja) parpadea.



Advertencia de colisión
Si existe la posibilidad de un choque
con un vehículo delante de Ud., sonará
el pitido continuamente y aparecerá una
advertencia en la pantalla.


Visualizador de datos múltiples
Exhibición de conducción activa

Parando el funcionamiento del
sistema de soporte de freno
inteligente (SBS)
El sistema SBS se puede desactivar
temporalmente.
Consulte la sección Características de
personalización en la página 9-13 .
Cuando se desactiva el sistema SBS, se
enciende el indicador SBS OFF.


Cuando se vuelve a arrancar el vehículo, el
sistema se puede ya se puede utilizar.
NOTA
Si se desactiva el funcionamiento del
sistema SBS, simultáneamente, se
apaga el indicador de funcionamiento
del sistema de ayuda inteligente para el
frenado en la ciudad (SCBS).

4–240
Al conducir
i-ACTIVSENSE
*Algunos modelos.
Cámara de detección delantera (FSC) *
Su vehículo está equipado con una cámara sensora hacia adelante (FSC). La cámara sensora
hacia adelante (FSC) está ubicada cerca del espejo retrovisor y es usada por los siguientes
sistemas.



 Sistema de control de luces de carretera (HBC)



 Faros LED adaptativos (ALH)



 Alerta de atención de conductor (DAA)



 Sistema de asistencia de mantenimiento en carril (LAS) y sistema de advertencia de
abandono de carril (LDWS)



 Sistema de reconocimiento de señales de tránsito (TSR)



 Soporte de freno de ciudad inteligente avanzado (Advanced SCBS)



 Sistema de ayuda inteligente para el frenado en la ciudad [Avance] (SCBS F)



 Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función
Stop & Go)



 Sistema de ayuda inteligente para el frenado (SBS)

Cámara de detección delantera (FSC)

La cámara sensora hacia adelante (FSC) determina las condiciones adelante del vehículo
al viajar durante la noche y detecta los carriles de tránsito. La distancia en la que la cámara
sensora hacia adelante (FSC) puede detectar objetos varía dependiendo de las condiciones
de alrededor.
ADVERTENCIA
No modi¿ que la suspensión:
Si se cambia la altura o inclinación del vehículo, el sistema no podrá detectar los
vehículos delante suyo. Esto resultará en que el sistema no funcionará normalmente o
funcione por error, lo cual puede producir un accidente grave.

4–241
Al conducir
i-ACTIVSENSE
PRECAUCIÓN
  No aplique accesorios, adhesivos o películas en el parabrisas cerca de la cámara
sensora hacia adelante (FSC).
 Si el área situada delante del objetivo de la cámara de detección delantera (FSC) está
obstruida, el sistema no funcionará correctamente. Por consiguiente, cada sistema
podría no funcionar normalmente lo que podría provocar un accidente inesperado.
  No desarmar o modi¿ car la cámara de detección delantera (FSC).  Desarmar o modi¿ car la cámara de detección delantera (FSC) provocará un
funcionamiento incorrecto o un error de funcionamiento. Por consiguiente, cada
sistema podría no funcionar normalmente lo que podría provocar un accidente
inesperado.

4–242
Al conducir
i-ACTIVSENSE
PRECAUCIÓN
  Ponga atención con los siguientes cuidados para asegurarse el funcionamiento correcto de la
cámara sensora hacia adelante (FSC).


 Tenga cuidado de no rayar el objetivo de la cámara sensora hacia adelante (FSC) ni permitir
que se ensucie.



 No desmonte la cubierta de la cámara sensora hacia adelante (FSC).



 No coloque objetos que reÀ ejen luz en el panel de instrumentos.



 Mantenga siempre limpio el vidrio del parabrisas alrededor de la cámara limpiando el polvo
o el empañamiento. Use el desempañador de parabrisas para eliminar el empañamiento del
parabrisas.



 Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda para limpiar el
interior del parabrisas alrededor de la cámara sensora hacia adelante (FSC).



 Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda antes de
realizar reparaciones alrededor de la cámara sensora hacia adelante (FSC).



 La cámara sensora hacia adelante (FSC) está instalada en el parabrisas. Consulte a un técnico
experto, le recomendamos un técnico autorizado Mazda para cambiar y reparar el parabrisas.



 Cuando limpie el parabrisas, no permita que limpiadores de cristales o líquidos de limpieza
similares hagan contacto con el objetivo de la cámara sensora hacia adelante (FSC). Además,
no toque el objetivo de la cámara sensora hacia adelante (FSC).



 Al realizar reparaciones alrededor del espejo retrovisor, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.


 Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda respecto a la
limpieza del objetivo de la cámara.






 No golpee o aplique demasiada fuerza a la cámara sensora hacia adelante (FSC) o el área
alrededor de ella. Si se golpea fuerte la cámara de detección delantera (FSC) o si hay rajaduras
o daños causados por piedras que vuelan o suciedad a su alrededor, deje de usar los siguientes
sistemas y consulte a un técnico experto, le recomendamos un técnico autorizado Mazda.



 Sistema de control de luces de carretera (HBC)



 Faros LED adaptativos (ALH)



 Alerta de atención de conductor (DAA)



 Sistema de asistencia de mantenimiento en carril (LAS) y sistema de advertencia de
abandono de carril (LDWS)



 Sistema de reconocimiento de señales de tránsito (TSR)



 Soporte de freno de ciudad inteligente avanzado (Advanced SCBS)



 Sistema de ayuda inteligente para el frenado en la ciudad [Avance] (SCBS F)



 Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función Stop
& Go)



 Sistema de ayuda inteligente para el frenado (SBS)



 La dirección en que se apunta la cámara sensora hacia adelante (FSC) ha sido ajustada con
precisión. No cambie la posición de instalación de la cámara sensora hacia adelante (FSC) ni
la desmonte. De lo contrario, podría resultar en daños o malfuncionamientos.
