2017 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

4–27
Al conducir
Tablero de instrumentos y pantalla
M e d i d o r e s e i n d i c a d o r e s


Interruptor de dirección
Exhibición de conducción activa
Tipo A
(Con exhibición de multinformación)
(Sin exhibición de multinformación) Tablero de instrumentos
Tipo B
(Tipo parabrisas) (Tipo abatible automático)





Velocímetro ........................................................................................................ página 4-29



Cuentakilómetros total, cuentakilómetros parcial y selector de cuentakilómetros
parcial ................................................................................................................. página 4-29

4–28
Al conducir
Tablero de instrumentos y pantalla


Tacómetro ........................................................................................................... página 4-30



Iluminación del grupo de instrumentos .............................................................. página 4-33



Ordenador de abordo e interruptor INFO .......................................................... página 4-35



Medidor de temperatura del refrigerante del motor ........................................... página 4-31



Medidor de combustible..................................................................................... página 4-32



Visualización de temperatura exterior ................................................................ página 4-34



Exhibición de ajuste de velocidad de vehículo de control de crucero ............... página 4-35



Visualización del limitador ajustable de la velocidad (ASL) ............................. página 4-35



Alarma de velocidad del vehículo ...................................................................... página 4-38



Visualizador multinformación e interruptor INFO ............................................ página 4-39



Exhibición de conducción activa ....................................................................... página 4-50

4–29
Al conducir
Tablero de instrumentos y pantalla

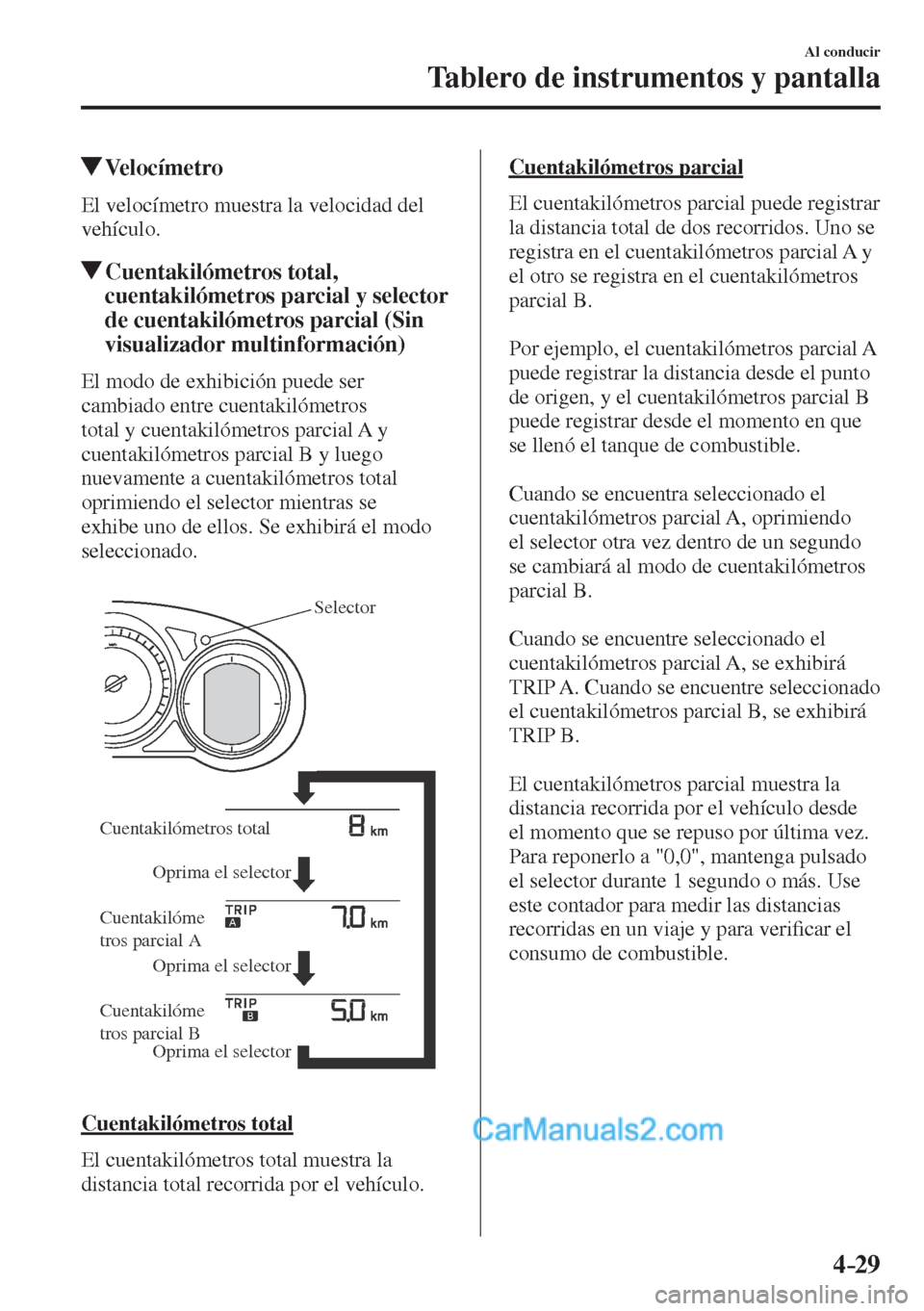

Velocímetro
El velocímetro muestra la velocidad del
vehículo.
Cuentakilómetros total,
cuentakilómetros parcial y selector
de cuentakilómetros parcial (Sin
visualizador multinformación)
El modo de exhibición puede ser
cambiado entre cuentakilómetros
total y cuentakilómetros parcial A y
cuentakilómetros parcial B y luego
nuevamente a cuentakilómetros total
oprimiendo el selector mientras se
exhibe uno de ellos. Se exhibirá el modo
seleccionado.


Selector
Oprima el selector Oprima el selector
Oprima el selector Cuentakilómetros total
Cuentakilóme
tros parcial A
Cuentakilóme
tros parcial B


Cuentakilómetros total
El cuentakilómetros total muestra la
distancia total recorrida por el vehículo.
Cuentakilómetros parcial
El cuentakilómetros parcial puede registrar
la distancia total de dos recorridos. Uno se
registra en el cuentakilómetros parcial A y
el otro se registra en el cuentakilómetros
parcial B.

Por ejemplo, el cuentakilómetros parcial A
puede registrar la distancia desde el punto
de origen, y el cuentakilómetros parcial B
puede registrar desde el momento en que
se llenó el tanque de combustible.

Cuando se encuentra seleccionado el
cuentakilómetros parcial A, oprimiendo
el selector otra vez dentro de un segundo
se cambiará al modo de cuentakilómetros
parcial B.

Cuando se encuentre seleccionado el
cuentakilómetros parcial A, se exhibirá
TRIP A. Cuando se encuentre seleccionado
el cuentakilómetros parcial B, se exhibirá
TRIP B.

El cuentakilómetros parcial muestra la
distancia recorrida por el vehículo desde
el momento que se repuso por última vez.
Para reponerlo a "0,0", mantenga pulsado
el selector durante 1 segundo o más. Use
este contador para medir las distancias
recorridas en un viaje y para veri¿ car el
consumo de combustible.

4–30
Al conducir
Tablero de instrumentos y pantalla
NOTA
  (Vehículos con audio tipo B)  Si se reponen los datos de economía
de combustible usando el monitor
de economía de combustible, o se
repone Trip A usando el contador
de trayecto cuando la función que
sincroniza el monitor de economía de
combustible y el contador de trayecto
está activada, los datos de economía
de combustible y Trip A se reponen
simultáneamente.
 Consulte la sección Monitor de
economía de combustible en la
página 4-120 .
  Sólo los cuentakilómetros parcial
registran décimas de kilómetros.
  El registro del cuentakilómetros será
borrado cuando:



 La fuente de alimentación se
interrumpe (se quema un fusible o
la batería está desconectada).



 El vehículo se conduce más de
9999,9 kilómetros.
Tacómetro
El tacómetro indica el régimen del motor
en miles de revoluciones por minuto (r/
min).
PRECAUCIÓN
No haga funcionar el motor con la aguja
del tacómetro en la ZONA ROJA.
De lo contrario se dañará el motor.

ZONA
RAYADA
ZONA ROJA
*
1El rango varía dependiendo del tipo
de medidor.*
1
*1

NOTA
Cuando la aguja del tacómetro entra
en la ZONA RAYADA, esto indica al
conductor que se debe hacer el cambio
antes de entrar en la ZONA ROJA.

4–31
Al conducir
Tablero de instrumentos y pantalla

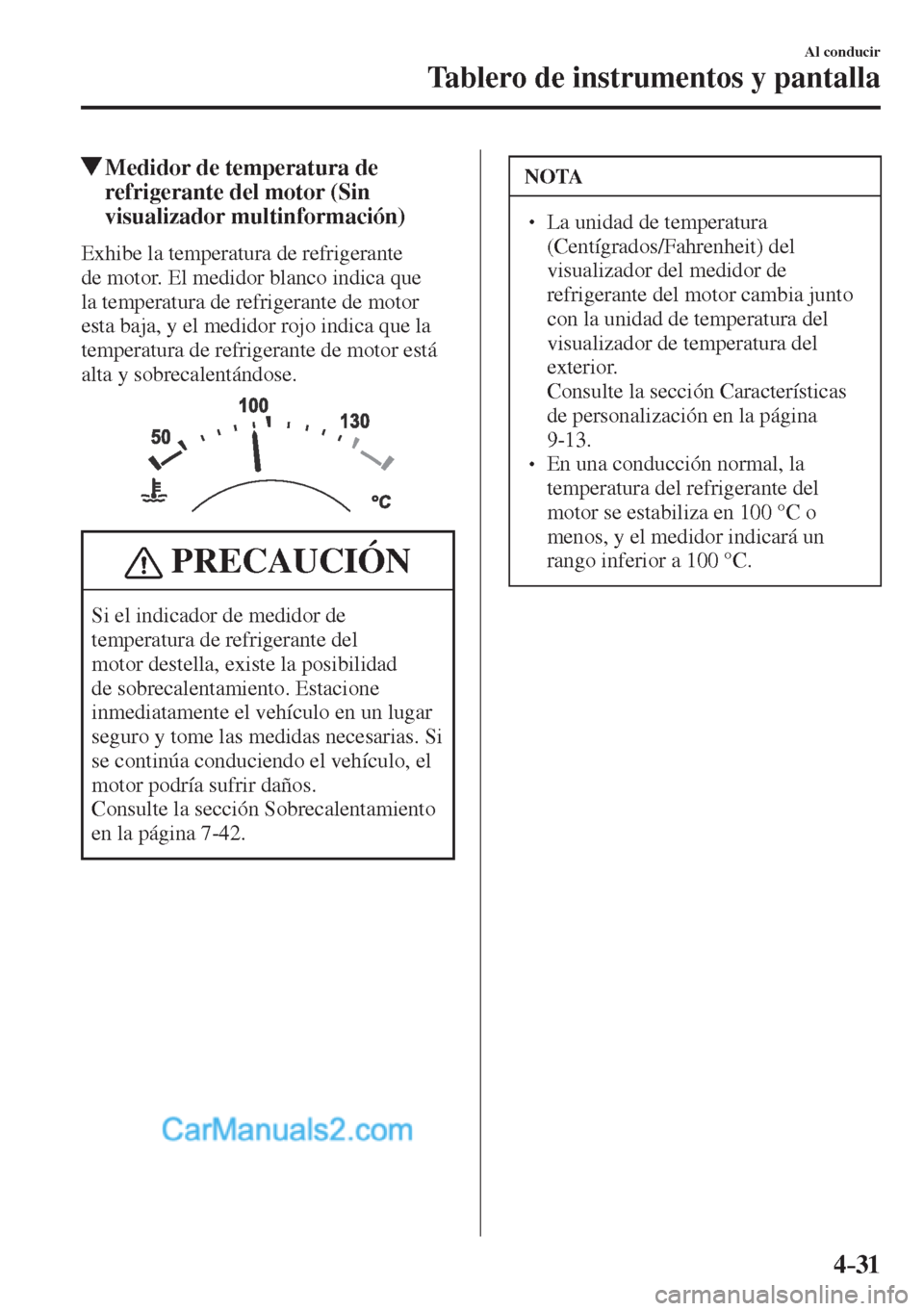

Medidor de temperatura de
refrigerante del motor (Sin
visualizador multinformación)
Exhibe la temperatura de refrigerante
de motor. El medidor blanco indica que
la temperatura de refrigerante de motor
esta baja, y el medidor rojo indica que la
temperatura de refrigerante de motor está
alta y sobrecalentándose.


PRECAUCIÓN
Si el indicador de medidor de
temperatura de refrigerante del
motor destella, existe la posibilidad
de sobrecalentamiento. Estacione
inmediatamente el vehículo en un lugar
seguro y tome las medidas necesarias. Si
se continúa conduciendo el vehículo, el
motor podría sufrir daños.
Consulte la sección Sobrecalentamiento
en la página 7-42 .
NOTA
  La unidad de temperatura
(Centígrados/Fahrenheit) del
visualizador del medidor de
refrigerante del motor cambia junto
con la unidad de temperatura del
visualizador de temperatura del
exterior.
 Consulte la sección Características
de personalización en la página
9-13 .
  En una conducción normal, la
temperatura del refrigerante del
motor se estabiliza en 100 °C o
menos, y el medidor indicará un
rango inferior a 100 °C.

4–32
Al conducir
Tablero de instrumentos y pantalla
Medidor de combustible (Sin
visualizador multinformación)
El medidor de combustible muestra
aproximadamente cuánto combustible
resta en el depósito cuando el conmutador
de arranque se coloca en la posición ON.
Recomendamos mantener lleno más de 1/4
del depósito.


Lleno
1/4 Lleno
Vacío

Si la advertencia de nivel bajo de
combustible se encienda o el nivel de
combustible está muy bajo, cargue
combustible tan rápido como sea posible.
Consulte la sección Indicación de
advertencia/Advertencia en la página
4-55 .
NOTA
  Después de llenar de combustible,
puede ser necesario algún tiempo
para que el indicador se estabilice.
Además, el indicador se puede
desviar un poco al conducir en una
subida o una curva debido a que el
combustible dentro del tanque se
mueve.
  La exhibición que indica que queda
un cuarto o menos combustible tiene
más segmentos para mostrar el nivel
de combustible restante con mayor
detalle.
  La dirección de la À echa ( ) indica
que la tapa del llenador de
combustible se encuentra en el lado
izquierdo del vehículo.
(SKYACTIV-D 2.2)
Si el rendimiento del motor no es
consistente o se apaga debido a la
mala calidad del combustible, agregue
combustible tan pronto como sea posible y
agregue al menos 10 litros de combustible.

4–33
Al conducir
Tablero de instrumentos y pantalla
Iluminación del grupo de
instrumentos
(Sin control de luz automático)
Cuando las luces de posición están
encendidas con el encendido en la posición
ON, el brillo de la iluminación del panel
de instrumentos se muestra atenuada.
(Con control de luz automático)
Cuando las luces de posición están
encendidas con el encendido en la posición
ON, el brillo de la iluminación del panel
de instrumentos se muestra atenuada. Sin
embargo, cuando el sensor de luz detecta
que el área alrededor está iluminada
como cuando las luces de posición están
encendidas durante el día, la iluminación
del tablero no se atenúa.
NOTA
  (Con control de luz automático)  Cuando el encendido está en ON a
última hora de la tarde o al amanecer,
la iluminación del tablero se atenúa
durante varios segundos hasta que el
sensor de luz detecta la iluminación
en el área alrededor sin embargo,
el atenuador de iluminación podría
cancelarse después que se detecta la
iluminación.
  Cuando las luces de posición están
encendidas, se enciende el indicador
de luces de posición en el grupo de
instrumentos.
 Consulte la sección Faros en la
página 4-79 .
El brillo del panel de instrumentos y la
iluminación del panel de instrumentos se
puede ajustar girando la perilla.



 El brillo disminuye girando la perilla
hacia la izquierda. Se puede escuchar un
bip cuando se gira la perilla a la posición
de mayor brillo.



 El brillo aumenta girando la perilla hacia
la derecha.


Para oscurecer
Para aclarar

Función para cancelación del atenuador
de iluminación
El atenuador de iluminación se puede
cancelar girando la perilla de iluminación
del grupo de instrumentos hacia la derecha
hasta que se escuche un pitido mientras
el tablero de instrumentos está atenuado
con el conmutador de arranque en ON. Si
la visibilidad del grupo de instrumentos
se ve reducida por el reÀ ejo de la luz
de alrededor, cancele el atenuador de
iluminación.

4–34
Al conducir
Tablero de instrumentos y pantalla
NOTA
  (Con exhibición de
multinformación)
 La atenuación de la iluminación se
puede cancelar pulsando la perilla
de iluminación del tablero de
instrumentos.
  Cuando el atenuador de iluminación
está cancelado, no se podrá atenuar
el grupo de instrumentos aunque las
luces de posición estén encendidas.
  Cuando se cancele el atenuador
de iluminación, la pantalla en la
exhibición central cambiará a exhibir
constantemente la pantalla diurna.
Visualización de la temperatura
exterior (sin visualizador
multiinformación)
Cuando el conmutador de arranque está en
la posición ON, se muestra la temperatura
exterior.



NOTA
En las siguientes condiciones, la
temperatura exterior exhibida puede
variar de la temperatura exterior actual
dependiendo del área alrededor y las
condiciones del vehículo:



 Temperaturas signi¿ cativamente frías
o altas.



 Cambios bruscos en la temperatura
exterior.



 El vehículo está estacionado.



 El vehículo se conduce a bajas
velocidades.
Cambio de la unidad de temperatura
del visualizador de temperatura del
exterior (Vehículos con sistema de audio
tipo B)
La unidad de temperatura exterior se
puede cambiar entre Celsius y Fahrenheit.
Se pueden cambiar los ajustes usando la
pantalla de exhibición central.
Consulte la sección Características de
personalización en la página 9-13 .
NOTA
Cuando se cambia la unidad de
temperatura indicada en el visualizador
de temperatura del exterior, la unidad de
temperatura indicada en el visualizador
del medidor de refrigerante del motor
cambia junto con ella.
