2017 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

4–267
Al conducir
Monitor retrovisor
NOTA
  Si el agua, nieve o barro salpica la lente de la cámara, límpiela usando un paño suave.
Si resulta difícil de limpiar, use un detergente suave.
  Si la temperatura de la cámara cambia rápidamente (caliente a frío, frío a caliente), el
monitor retrovisor podría no funcionar correctamente.
  Al cambiar los neumáticos, consulte a un técnico experto, le recomendamos un técnico
autorizado Mazda. Cambiar los neumáticos puede resultar en la desviación de las
líneas de guía que aparecen en la pantalla.
  Si la parte delantera, lateral o trasera del vehículo se ve envuelta en un choque, la
alineación de la cámara de estacionamiento para ver hacia atrás (ubicación, ángulo
de instalación) se puede ver desviada. Siempre consulte a un técnico experto, le
recomendamos que haga inspeccionar el vehículo por un técnico autorizado Mazda.
  Si en el visualizador aparece "No hay señal de video disponible", podría haber un
problema con la cámara. Solicite la inspección de su vehículo a un técnico experto, le
recomendamos un técnico autorizado Mazda.
  (Tipo exhibición de líneas de asistencia de camino predecido del vehículo)  Si se aplica fuerza al volante, las líneas de guía no se exhibirán. AÀ oje la empuñadura
del volante para permitir que se exhiban las líneas de guía.
Ubicación de la cámara de estacionamiento para ver hacia atrás

Cámara de estacionamiento
para ver hacia atrás

4–268
Al conducir
Monitor retrovisor
Cambio a exhibición de monitor retrovisor
Mueva la palanca de cambio (transmisión manual) o la palanca selectora (transmisión
automática) a marcha atrás (R) con el encendido en ON para cambiar la visualización a la
visualización de monitor retrovisor.
NOTA
Cuando se mueve la palanca de cambio (transmisión manual) o la palanca selectora
(transmisión automática) de marcha atrás (R) a otra posición de la palanca de cambio
(transmisión manual) o la palanca selectora (transmisión automática), la pantalla vuelve a
la visualización anterior.
Rango exhibible en la pantalla
Las imágenes en la pantalla pueden ser diferentes de las condiciones reales.

(Exhibición de la pantalla)
Adorno
Paragolpes
(Vista real)
Objeto
Indicación de detección
de obstrucción en el
sistema de sensor de
estacionamiento

4–269
Al conducir
Monitor retrovisor
NOTA
  El rango de exhibición varía dependiendo del vehículo y las condiciones del camino.
 El rango exhibible es limitado. No se pueden exhibir los objetos debajo del paragolpes
o alrededor de los extremos del paragolpes.
  La distancia que aparece en la imagen exhibida es diferente de la distancia real debido
a que la cámara de estacionamiento para ver hacia atrás está equipada con una lente
especí¿ ca.

 Las imágenes exhibidas en el monitor de la cámara de estacionamiento para ver hacia
atrás son imágenes invertidas (imágenes en espejo).
  Algunos accesorios del vehículo instalado opcionalmente pueden ser capturados por
la cámara. No instale ninguna parte opcional que pueda interferir con la visión de la
cámara, como partes de iluminación o partes hechas de material reÀ ectivo.

 Podría resultar difícil ver la exhibición en las siguientes condiciones, sin embargo, no
indica un malfuncionamiento.



 En áreas oscuras.



 Cuando la temperatura de la lente es alta/baja.



 Cuando la cámara está húmeda como en un día lluvioso o durante períodos de
humedad alta.



 Cuando haya materiales extraños como barro pegados alrededor de la cámara.



 Cuando la lenta de la cámara reÀ eje los rayos solares o los faros.

 La exhibición de la imagen se puede demorar si la temperatura próxima a la cámara
está baja.

4–270
Al conducir
Monitor retrovisor
Visualización de la pantalla
Tipo de visualización de líneas de asistencia de predicción de la ruta del vehículo
El modo de guía de ruta proyectada exhibe el camino previsto del vehículo después de girar
el volante.
Use este modo para estacionar su vehículo en un estacionamiento o garaje.

bac

a) Camino proyectado del vehículo (amarillo)
Estas líneas se exhiben como una referencia para el camino proyectado del vehículo.
Las líneas que muestran la ruta del vehículo proyectada cambian después de girar el
volante.
b) Líneas de ancho de vehículo extendido (azul)
Estas líneas indican el ancho extendido del vehículo.
Estas líneas no se exhiben cuando las ruedas del vehículo están derechas hacia adelante.
c) Líneas de guía de distancia
Estas líneas indican la distancia aproximada a un punto medido desde la parte trasera del
vehículo (desde el extremo del paragolpes).
La línea azul indica el punto a aproximadamente 50 cm del parachoques trasero.
Las líneas roja y amarilla, que cambian de posición después que gira el volante, indican
los puntos aproximadamente 50 cm para la línea roja y 100 cm para la línea amarilla
desde el paragolpes trasero (en el punto central de cada una de las líneas).
Se produce un error cuando las ruedas no están rectas.
En la ilustración anterior, el lado derecho del vehículo se encuentra en una posición más
cercana a la distancia real indicada por las líneas de guía de distancia (rojo: punto a unos
50 cm, amarillo: punto a unos 100 cm detrás del parachoques trasero), mientras que el
lado izquierdo se encuentra en una posición más alejada.

4–271
Al conducir
Monitor retrovisor
PRECAUCIÓN
La posición indicada de las líneas de guía en la pantalla cambian dependiendo de las
condiciones del vehículo (como el número de ocupantes/carga) y condiciones del camino
(como una pendiente inclinada detrás del vehículo).
Siempre veri¿ que el área hacia atrás del vehículo y el área alrededor directamente con sus
ojos al dar marcha atrás.
Tipo de visualización de líneas de asistencia ¿ jas
Las líneas de guía que indican el ancho del vehículo (amarillo) se muestran en la pantalla
como una referencia al ancho aproximado del vehículo en comparación con el ancho del
espacio de estacionamiento en el que se pretende entrar.
Use esta visualización para estacionar su vehículo en un estacionamiento o garaje.

b
a

a) Líneas de guía de ancho del vehículo (amarillo)
Las líneas de guía sirven como una referencia para el ancho aproximado del vehículo.
b) Líneas de guía de distancia
Estas líneas de guía indican la distancia aproximada a un punto medido desde la parte
trasera del vehículo (desde el extremo del paragolpes).
Las líneas roja y amarilla indican los puntos aproximadamente a 50 cm para la línea roja
y 100 cm para la línea amarilla desde el parachoques trasero (en el punto central de cada
una de las líneas).

PRECAUCIÓN
Las líneas de guía en la pantalla son líneas ¿ jas. No están sincronizadas con el giro del
volante realizado por el conductor. Siempre tenga cuidado y veri¿ que el área hacia atrás
del vehículo y el área alrededor directamente con sus ojos al dar marcha atrás.

4–272
Al conducir
Monitor retrovisor

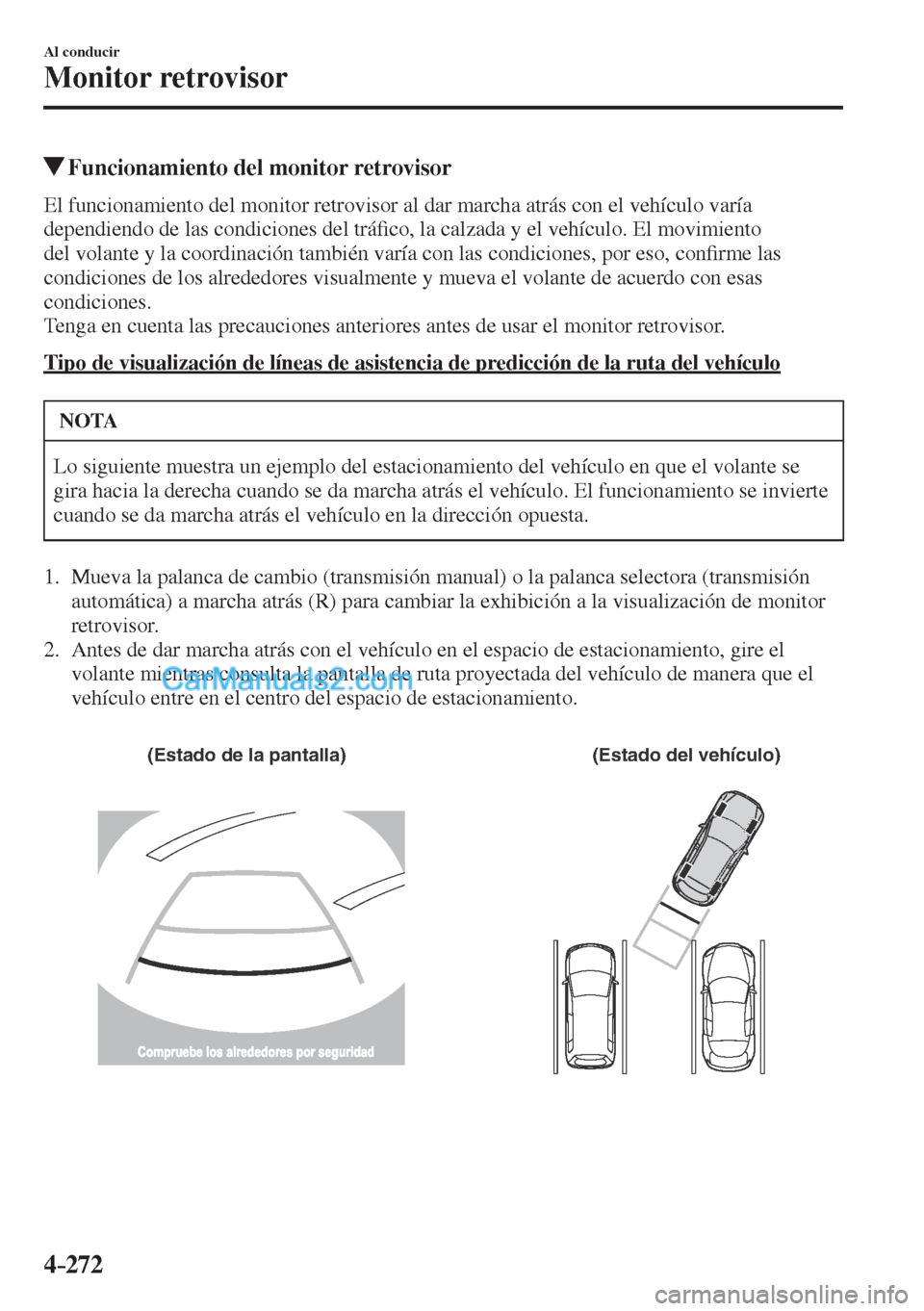

Funcionamiento del monitor retrovisor
El funcionamiento del monitor retrovisor al dar marcha atrás con el vehículo varía
dependiendo de las condiciones del trá¿ co, la calzada y el vehículo. El movimiento
del volante y la coordinación también varía con las condiciones, por eso, con¿ rme las
condiciones de los alrededores visualmente y mueva el volante de acuerdo con esas
condiciones.
Tenga en cuenta las precauciones anteriores antes de usar el monitor retrovisor.
Tipo de visualización de líneas de asistencia de predicción de la ruta del vehículo
NOTA
Lo siguiente muestra un ejemplo del estacionamiento del vehículo en que el volante se
gira hacia la derecha cuando se da marcha atrás el vehículo. El funcionamiento se invierte
cuando se da marcha atrás el vehículo en la dirección opuesta.
1. Mueva la palanca de cambio (transmisión manual) o la palanca selectora (transmisión
automática) a marcha atrás (R) para cambiar la exhibición a la visualización de monitor
retrovisor.
2. Antes de dar marcha atrás con el vehículo en el espacio de estacionamiento, gire el
volante mientras consulta la pantalla de ruta proyectada del vehículo de manera que el
vehículo entre en el centro del espacio de estacionamiento.

(Estado de la pantalla) (Estado del vehículo)

4–273
Al conducir
Monitor retrovisor
3. Después de que su vehículo empiece a entrar en el espacio de estacionamiento, continúe
lentamente marcha atrás de manera que la distancia entre las líneas de ancho del
vehículo y los lados del espacio de estacionamiento a la izquierda y la derecha sean
aproximadamente iguales.


(Estado de la pantalla) (Estado del vehículo)

4. Continúe ajustando el volante hasta que las líneas de guía de ancho del vehículo estén
paralelas a los lados izquierdo y derecho del espacio de estacionamiento.
5. Una vez que estén paralelas, enderece las ruedas y continúe marcha atrás lentamente en
el espacio de estacionamiento. Continúe veri¿ cando los alrededores del vehículo y luego
detenga el vehículo en la mejor posición posible. (Si el espacio de estacionamiento tiene
líneas de división, veri¿ que que las líneas de guía de ancho del vehículo estén paralelas
entre sí.)

(Estado de la pantalla) (Estado del vehículo)

4–274
Al conducir
Monitor retrovisor
6. Cuando se mueve la palanca de cambio (transmisión manual) o la palanca selectora
(transmisión automática) de marcha atrás (R) a otra posición de la palanca de cambio
(transmisión manual) o la palanca selectora (transmisión automática), la pantalla vuelve a
la visualización anterior.

NOTA
Debido a que puede haber una diferencia entre la imagen exhibida, como la indicada a
continuación, y las condiciones reales al estacionar, siempre veri¿ que la seguridad en la
parte trasera del vehículo y el área alrededor directamente con sus ojos.

 En la imagen del espacio de estacionamiento (o garaje) mostrado en la pantalla,
incluso si la parte trasera y las líneas de guía de distancia aparecen alineadas en el
monitor, podrían no estar realmente alineadas en el suelo.
  Cuando estacione en un espacio con una línea divisoria solo de un lado del espacio de
estacionamiento, la línea de división y la línea de guía del ancho del vehículo pueden
aparecer alineadas en el monitor, pero realmente no estar alineadas con el suelo.
