2–45
Belangrijke veiligheidsuitrusting
Kinderzitje
Installatiepositie van juniorenzitje
Een juniorenzitje wordt uitsluitend in de
voorwaarts gerichte positie gebruikt.



Zie de tabel “Geschiktheid van
kinderzitjes voor diverse zitposities” voor
de installatiepositie van een juniorenzitje
(pagina 2-46 ).
WAARSCHUWING
Installeer altijd een juniorenzitje altijd
op de juiste zitplaats:
Het installeren van een juniorenzitje
zonder eerst de tabel “Geschiktheid van
kinderzitjes voor diverse zitposities”
te raadplegen is gevaarlijk. Een
juniorenzitje dat op de verkeerde zitting
wordt geïnstalleerd kan niet op de juiste
wijze worden bevestigd. Bij een botsing
zou het kind iets of iemand in de auto
kunnen raken en ernstig letsel kunnen
oplopen, mogelijk met dodelijke aÀ oop.

Vermijd het plaatsen van een
voorwaarts gericht kinderzitje op de
voorpassagierszitting tenzij dit niet te
vermijden is:
Bij een botsing kan de kracht van
een airbag die wordt opgeblazen
ernstig of dodelijk letsel aan het kind
toebrengen. Als het installeren van
een voorwaarts gericht kinderzitje
op de voorpassagierszitting niet te
vermijden is, de voorpassagierszitting
zover mogelijk naar achteren schuiven
en het zitkussen (hoogte-afstelbaar
zitkussen) in de hoogste stand zetten
waarbij de veiligheidsgordel waarmee
het kinderzitje is bevestigd stevig is
aangetrokken.

2–46
Belangrijke veiligheidsuitrusting
Kinderzitje
Tabel voor geschiktheid van kinderzitjes voor diverse
zitposities
(Europa en landen die voldoen aan de UNECE 16-bepaling)
De informatie aangegeven in de tabel geeft de geschiktheid aan van uw kinderzitje voor
de diverse zitposities. Voor de geschiktheid van installatie van kinderzitjes van overige
fabrikanten wordt u verzocht de instructies van de fabrikant behorend bij het betreffende
kinderzitje nauwkeurig te raadplegen.
Neem bij het installeren van een kinderzitje de volgende punten in acht:



 Als het kinderzitje niet in de rugleuning past vanwege de hoofdsteun, de hoofdsteun
afstellen of de hoofdsteun verwijderen zodat het kinderzitje in de rugleuning past. Echter
bij het installeren van een verstevigingszitje, altijd de hoofdsteun van de auto aanbrengen
op de zitting waarop het verstevigingszitje wordt geïnstalleerd.
  Zie Hoofdsteun op pagina 2-21 .



 Bij het installeren van een kinderzitje op de achterzitting, de positie van de voorzitting
zodanig afstellen dat de voorzitting niet in aanraking komt met het kinderzitje.
  Zie Gebruik van de zittingen op pagina 2-6 .



 Wanneer het kinderzitje dat u gaat installeren uitgerust is met een spanriem, de hoofdsteun
verwijderen.
  Zie Hoofdsteun op pagina 2-21 .
Kinderzitjes met Iso¿ x-ankerbevestiging
Volg bij het installeren van een kinderzitje op de achterzitting de instructies van de fabrikant
van het kinderzitje en Gebruik van Iso¿ x-ankers op pagina 2-51 .
Gewichtsgroep Grootteklasse Bevestiging
Zittingposities
Plaatsen van Iso¿ x
bevestigingen in de
auto Achterzitting
(midden)
Voorpassagierszitting
(buiten)
Achterzitting
(buiten)
Maxicosy F ISO/L1 X X X
G ISO/L2 X X X
(1) X X X
GROEP 0 Tot 10 kg E ISO/R1 IL X X
(1) X X X
GROEP 0
Tot 13
kg E ISO/R1 IL X X
D ISO/R2 IL X X
C ISO/R3 IL X X
(1) X X X

2–47
Belangrijke veiligheidsuitrusting
Kinderzitje
Gewichtsgroep Grootteklasse Bevestiging
Zittingposities
Plaatsen van Iso¿ x
bevestigingen in de
auto Achterzitting
(midden)
Voorpassagierszitting
(buiten)
Achterzitting
(buiten)
GROEP 1 9 kg —
18 kg D ISO/R2 IL X X
C ISO/R3 IL X X
B ISO/F2 IUF X X
B1 ISO/F2X IUF X X
A ISO/F3 IUF X X
(1) X X X
GROEP 2 15 kg —
25 kg (1) IL X X
GROEP 3 22 kg —
36 kg (1) IL X X
(1) Voor een kinderzitje dat niet voorzien is van de ISO/XX grootte-klasse aanduiding (A t/m G) voor de
gewichtsgroep van toepassing, dient de autofabrikant de aanbevolen voertuigspeci¿ eke ISOFIX kinderzitje(s)
voor elk van de posities aan te geven.
Betekenis van de letters die in bovenstaande tabel worden gebruikt:
IUF = geschikt voor Iso¿ x voorwaarts gerichte kinderzitjes in de universele categorie die goedgekeurd zijn voor
gebruik in deze gewichtsgroep.
IL = geschikt voor bepaalde Iso¿ x kinderzitjes (CRS).
Deze Iso¿ x kinderzitjes (CRS) zijn die in de categorieën van speci¿ eke auto, beperkt of semi-universeel.
Er kan een origineel Mazda-kinderzitje worden geïnstalleerd. Zie de accessoirecatalogus voor kinderzitjes die
geïnstalleerd kunnen worden.
(Behalve Europa)
Raadpleeg een deskundige reparateur, bij voorkeur een of¿ ciële Mazda-reparateur, betreffende kinderzitjes die
geschikt zijn voor installatie in uw Mazda.
X = Iso¿ x positie die niet geschikt is voor Iso¿ x kinderzitjes in deze gewichtsgroep en/of deze grootteklasse.

2–48
Belangrijke veiligheidsuitrusting
Kinderzitje
i-Size kinderzitjes
Voertuigen voorzien van het
merkteken aan de voorzijde van een achterzittingrugleuning
zijn goedgekeurd voor gebruik van een i-Size kinderzitje.
Volg bij het installeren van een kinderzitje op de achterzitting de instructies van de fabrikant
van het kinderzitje en Gebruik van Iso¿ x-ankers op pagina 2-51 .
Plaats van merkteken


Een i-Size kinderzitje kan als volgt op de daarvoor geschikte zittingen worden geïnstalleerd:
Voorpassagierszitting Achterzitting (buiten) Achterzitting (midden)
i-Size kinderzitjes X i-U X
Betekenis van de letters die in bovenstaande tabel worden gebruikt:
i-U = Geschikt voor i-Size “universele” voorwaarts en achterwaarts gerichte kinderzitjes.
X = Zitpositie niet geschikt voor i-Size “universeel” kinderzitjes.

OPMERKING
  Met een i-Size kinderzitje wordt een kinderzitje bedoeld dat voldoet aan de UNECE
129-bepaling voor de i-Size categorie.
  Voertuigen voorzien van het merkteken aan de voorzijde van een
achterzittingrugleuning zijn niet goedgekeurd voor gebruik van een i-Size kinderzitje.

2–49
Belangrijke veiligheidsuitrusting
Kinderzitje
Kinderzitjes met veiligheidsgordelbevestiging
Kinderzitjegroep Leeftijdsgroep Gewichtsgroep Ty p e
kinderzitje
Voorpassagierszitting
Achterzitting
(buiten) Achterzitting
(midden) Zonder
Inzittende
voorpassagier
detectiesysteem Met Inzittende voorpassagier
detectiesysteem
(Airbag
ingeschakeld) (Airbag
uitgeschakeld)
GROEP 0 Tot ongeveer 9
maanden oud Minder dan
10 kg Babyzitje X X X U L *1
GROEP
0
To t
ongeveer 2
jaar oud Minder dan
13 kg Babyzitje X X X U L *1
GROEP 1 Ongeveer
8 maanden
tot 4 jaar
oud 9 kg — 18
kg
Peuterzitje L *2 L *2 L *2 U X
GROEP 2 Ongeveer
3 tot 7 jaar
oud 15 kg —
25 kg
Juniorenzitje L *2 L *2 L *2 U L *1
GROEP 3 Ongeveer
6 tot 12
jaar oud 22 kg —
36 kg
Juniorenzitje L *2 L *2 L *2 U L *1
Betekenis van de letters die in bovenstaande tabel worden gebruikt:
U = Geschikt voor universeel, categorie kinderzitjes goedgekeurd voor gebruik in deze gewichtsgroep.
L = Er kan een origineel Mazda-kinderzitje worden geïnstalleerd. Zie de accessoirecatalogus voor kinderzitjes die
geïnstalleerd kunnen worden.
X = Zitpositie niet geschikt voor kinderen in deze gewichtsgroep.
*1 Wanneer een kinderzitje op de middelste zitplaats van de achterzitting wordt geïnstalleerd, geen inzittenden op
de buitenste linkerzitting van de achterzitting laten plaatsnemen.
*2 Wanneer een kinderzitje op de voorpassagierszitting wordt geïnstalleerd, de zittingverstelling zo ver
mogelijk naar achteren afstellen. Zet het zitkussen in de hoogste stand zodat het kinderzitje stevig met de
veiligheidsgordel kan worden vastgemaakt.
Zie Gebruik van de zittingen op pagina 2-6 .


(Overige landen)
Houd u aan de in uw land geldende wettelijke bepalingen betreffende het gebruik van
kinderzitjes.

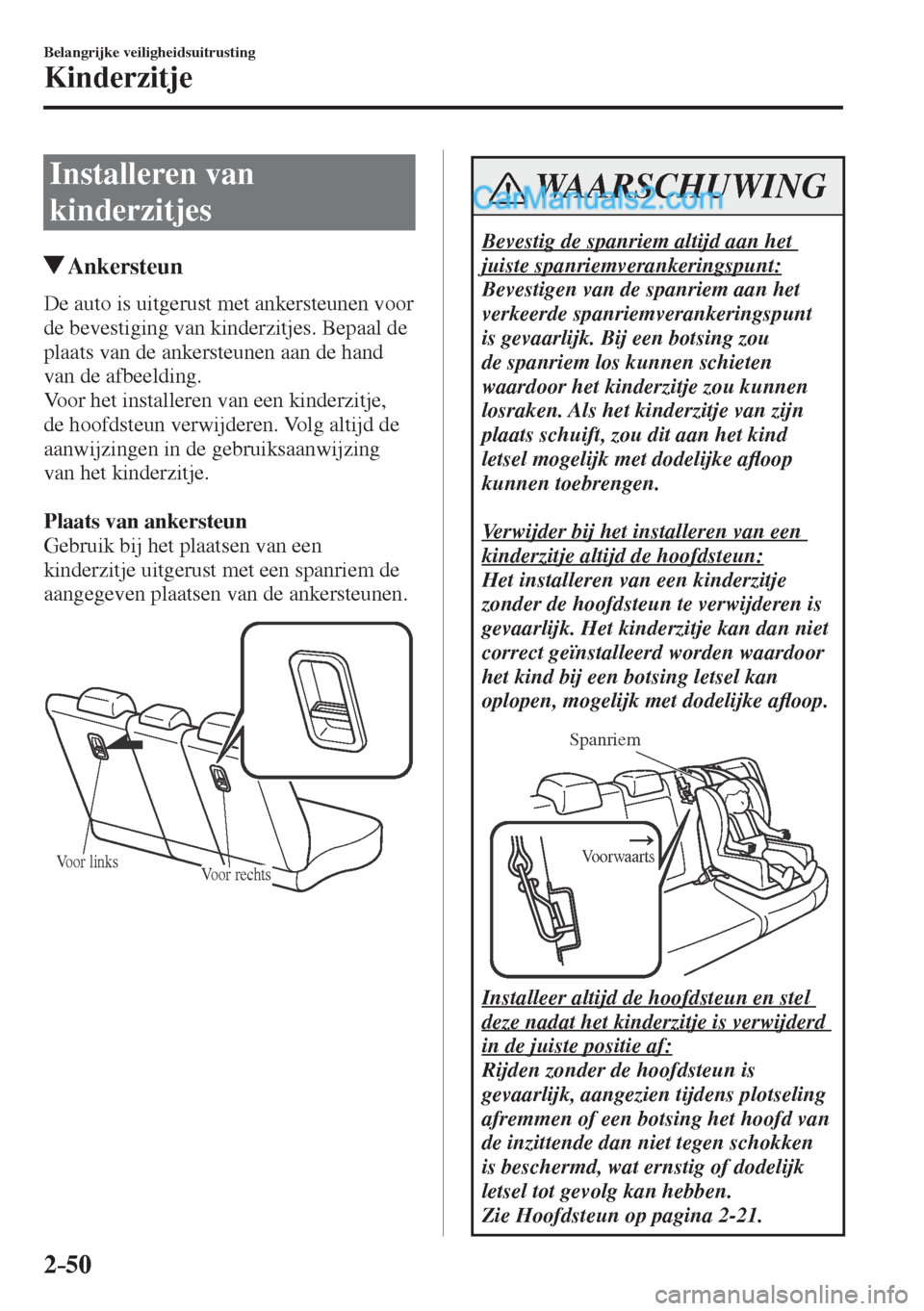

2–50
Belangrijke veiligheidsuitrusting
Kinderzitje
Installeren van
kinderzitjes
Ankersteun
De auto is uitgerust met ankersteunen voor
de bevestiging van kinderzitjes. Bepaal de
plaats van de ankersteunen aan de hand
van de afbeelding.
Voor het installeren van een kinderzitje,
de hoofdsteun verwijderen. Volg altijd de
aanwijzingen in de gebruiksaanwijzing
van het kinderzitje.

Plaats van ankersteun
Gebruik bij het plaatsen van een
kinderzitje uitgerust met een spanriem de
aangegeven plaatsen van de ankersteunen.

Vo o r l i n k sVo o r r e c h t s
WAARSCHUWING
Bevestig de spanriem altijd aan het
juiste spanriemverankeringspunt:
Bevestigen van de spanriem aan het
verkeerde spanriemverankeringspunt
is gevaarlijk. Bij een botsing zou
de spanriem los kunnen schieten
waardoor het kinderzitje zou kunnen
losraken. Als het kinderzitje van zijn
plaats schuift, zou dit aan het kind
letsel mogelijk met dodelijke aÀ oop
kunnen toebrengen.

Verwijder bij het installeren van een
kinderzitje altijd de hoofdsteun:
Het installeren van een kinderzitje
zonder de hoofdsteun te verwijderen is
gevaarlijk. Het kinderzitje kan dan niet
correct geïnstalleerd worden waardoor
het kind bij een botsing letsel kan
oplopen, mogelijk met dodelijke aÀ oop.
Spanriem
Vo o r w a a r t s

Installeer altijd de hoofdsteun en stel
deze nadat het kinderzitje is verwijderd
in de juiste positie af:
Rijden zonder de hoofdsteun is
gevaarlijk, aangezien tijdens plotseling
afremmen of een botsing het hoofd van
de inzittende dan niet tegen schokken
is beschermd, wat ernstig of dodelijk
letsel tot gevolg kan hebben.
Zie Hoofdsteun op pagina 2-21 .

2–51
Belangrijke veiligheidsuitrusting
Kinderzitje
Gebruik van de veiligheidsgordel
Volg bij het plaatsen van een kinderzitje
de gebruiksaanwijzing die bij het product
wordt geleverd.
Verwijder bovendien de hoofdsteun.
Echter bij het installeren van een
verstevigingszitje, altijd de hoofdsteun van
de auto aanbrengen op de zitting waarop
het verstevigingszitje wordt geïnstalleerd.
Gebruik van Iso¿ x-ankers
WAARSCHUWING
Volg de instructies van de fabrikant
voor het gebruik van het kinderzitje:
Een kinderzitje dat niet is bevestigd,
is gevaarlijk. Bij plotseling stoppen of
een aanrijding zou het kinderzitje van
zijn plaats kunnen schuiven en ernstig
letsel, mogelijk met dodelijke aÀ oop,
aan het kind of andere inzittenden
kunnen toebrengen. Zorg ervoor dat
het kinderzitje dat u gebruikt goed op
zijn plaats bevestigd wordt volgens de
instructies van de fabrikant.

Zorg er voor dat het kinderzitje op de
juiste wijze bevestigd wordt:
Een kinderzitje dat niet op zijn
plaats is bevestigd, is gevaarlijk. Bij
plotseling stoppen of een aanrijding
zou het kinderzitje door het interieur
geslingerd kunnen worden en iemand
kunnen raken, hetgeen ernstig letsel
tot gevolg kan hebben. Wanneer u
het kinderzitje niet gebruikt, dit uit de
auto verwijderen, in de bagageruimte
opbergen of tenminste ervoor zorgen
dat het stevig aan de Iso¿ x-ankers is
vastgemaakt.

WAARSCHUWING
Let erop dat er zich geen
veiligheidsgordels of andere
voorwerpen in de nabijheid bevinden
van het kinderzitje dat met Iso¿ x-
ankers is vastgemaakt:
Het is gevaarlijk wanneer de instructies
van de fabrikant van het kinderzitje bij
het installeren van een kinderzitje niet
worden opgevolgd. Als het kinderzitje
door de veiligheidsgordels of een
ander voorwerp wordt gehinderd
en daardoor niet stevig aan de
Iso¿ x-ankers bevestigd kan worden
en het kinderzitje verkeerd wordt
geïnstalleerd, zou het kinderzitje bij
plotseling afremmen of een botsing van
zijn plaats kunnen schuiven en ernstig
letsel mogelijk met dodelijke aÀ oop
aan het kind of andere inzittenden
kunnen toebrengen. Let erop bij het
installeren van een kinderzitje dat er
zich geen veiligheidsgordels of andere
voorwerpen in de nabijheid van de
Iso¿ x-ankers bevinden. Volg steeds de
instructies van de fabrikant van het
kinderzitje.

2–52
Belangrijke veiligheidsuitrusting
Kinderzitje
1. Stel eerst de voorstoel af om ruimte
te maken tussen het kinderzitje en de
voorstoel (pagina 2-6 ).
2. Let er op dat de rugleuning stevig
vergrendeld is door de rugleuning naar
achteren te duwen totdat deze volledig
vergrendeld is.
3. Trek de naden aan de achterzijde van
het zitkussen een weinig uit elkaar om
de plaatsen van het Iso¿ x-anker op te
zoeken.


Type A Type B

OPMERKING
De markeringen boven de Iso¿ x-ankers
geven de plaatsen van de Iso¿ x-ankers
aan voor de bevestiging van een
kinderzitje.
4. Verwijder de hoofdsteun.
Zie Hoofdsteun op pagina 2-21 .
5. Bevestig het kinderzitje met behulp
van de Iso¿ x-ankers en volg daarbij
de instructies van de fabrikant van het
kinderzitje. 6. Als uw kinderzitje uitgerust is met een
spanriem, betekent dit waarschijnlijk
dat het voor de veiligheid van het
kind van groot belang is de spanriem
stevig te bevestigen. Volg bij het
bevestigen van spanriemen nauwkeurig
de instructies van de fabrikant van het
kinderzitje (pagina 2-50 ).
