4–61
Tijdens het rijden
Instrumentengroep en display
*Bepaalde modellen.
Voorgloei-indicatielampje
(SKYACTIV-D 2.2)

Dit indicatielampje kan gaan branden
wanneer het contact op ON gezet wordt.
Het lampje gaat uit wanneer de
gloeibougies warm zijn. Als u nadat de
gloeibougies zijn opgewarmd het contact
gedurende langere tijd in de stand ON
laat staan zonder dat de motor draait,
worden de gloeibougies mogelijk opnieuw
opgewarmd en gaat het voorgloei-
indicatielampje branden.
Moersleutelindicatie/
indicatielampje

Type A instrumentengroep
Laat onderhoud uitvoeren overeenkomstig
het bericht.
Type B instrumentengroep
Wanneer het contact op ON wordt gezet,
gaat het moersleutelindicatielampje
branden en vervolgens na enkele seconden
uit.
Wanneer het lampje brandt
Het moersleutelindicatielampje gaat onder
de volgende omstandigheden branden:



 Wanneer het tijd is voor een
vooringestelde periodieke
onderhoudsbeurt.



 Wanneer het tijd is de motorolie te
verversen.

Zie Onderhoudsmonitor op pagina 6-19 .
Wanneer het lampje knippert
(SKYACTIV-D 2.2)
De opvanginrichting voor bezinksel
scheidt water van de brandstof.
Indien er zich water in dit ¿ lter heeft
verzameld, gaat het waarschuwingslampje
knipperen. Als dit gebeurt, dient u
zo spoedig mogelijk een deskundige
reparateur, bij voorkeur een of¿ ciële
Mazda-reparateur te raadplegen.
Indicatielampje voor lage
motorkoelvloeistoftemperatuur
(Blauw)
*

Het lampje brandt continu wanneer de
motorkoelvloeistoftemperatuur laag is en
gaat uit nadat de motor warmgedraaid is.

4–62
Tijdens het rijden
Bediening van de handgeschakelde versnellingsbak
Schakelpatroon van de
handgeschakelde
versnellingsbak

Neutraalstand

Het schakelpatroon van de versnellingsbak
is conventioneel, zoals h aangegeven.

Druk het koppelingspedaal tijdens het
overschakelen volledig in; laat het
vervolgens langzaam opkomen.

Uw auto is uitgerust met een inrichting
welke voorkomt dat per ongeluk naar R
(achteruit) overgeschakeld wordt. Duw de
versnellingshendel omlaag en schakel over
naar R.



WAARSCHUWING
Op gladde wegen of bij hoge snelheden
niet plotseling afremmen op de motor:
Het terugschakelen tijdens het rijden
op natte of met sneeuw of ijs overdekte
wegen, of tijdens het rijden met hoge
snelheden veroorzaakt plotseling
afremmen op de motor, hetgeen
gevaarlijk is. Door de plotselinge
verandering in de draaisnelheid van
de banden kunnen de banden gaan
slippen. Dit kan er toe leiden dat u de
macht over het stuur verliest en een
ongeluk veroorzaakt.

Zet de keuzehendel altijd in de stand 1
of R en trek de handrem aan alvorens
de auto onbeheerd achter te laten:
De auto zou anders plotseling in
beweging kunnen komen en een
ongeluk veroorzaken.

4–63
Tijdens het rijden
Bediening van de handgeschakelde versnellingsbak
OPGELET
  Laat tijdens het rijden uw voet nooit
op het koppelingspedaal rusten.
Gebruik de koppeling niet om de
auto op een helling in stilstaande
positie te houden. Wanneer u uw
voet op het koppelingspedaal laat
rusten wordt onnodige slijtage
van de koppeling en beschadiging
veroorzaakt.
  Oefen geen onnodige zijdelingse
kracht uit op de versnellingshendel
bij het overschakelen van de 5de
naar de 4de versnelling. Dit kan er
toe leiden dat per ongeluk de 2de
versnelling wordt gekozen, wat
beschadiging van de transmissie kan
veroorzaken.
  Zorg er voor dat de auto volledig
tot stilstand is gebracht alvorens
naar stand R over te schakelen.
Overschakelen naar stand R terwijl
de auto nog in beweging is kan
beschadiging van de versnellingsbak
tot gevolg hebben.
OPMERKING
  Indien het moeilijk is in naar stand
R te schakelen, naar de vrijstand
terugschakelen, het koppelingspedaal
loslaten en vervolgens nogmaals
proberen.
  (Met i-stop functie)  Als de motor als gevolg van afslaan
is gestopt, kan deze opnieuw worden
gestart door het koppelingspedaal in
te trappen binnen 3 seconden nadat
de motor is gestopt.
 De motor kan onder de volgende
omstandigheden ook als het
koppelingspedaal wordt ingetrapt
niet opnieuw worden gestart:



 Het bestuurdersportier geopend is.



 De veiligheidsgordel van de
bestuurder is niet vastgemaakt.



 Na het afslaan van de motor is het
koppelingspedaal niet volledig
losgelaten.



 Het koppelingspedaal wordt
ingetrapt terwijl de motor niet
volledig is stopgezet.

 (Met parkeersensorsysteem)  Wanneer het contact op ON staat
en de versnellingshendel in de
stand R wordt gezet, wordt het
parkeersensorsysteem geactiveerd en
klinkt er een zoemtoon.
 Zie Parkeersensorsysteem op pagina
4-280 .

4–64
Tijdens het rijden
Bediening van de handgeschakelde versnellingsbak
Schakelstand-indicatielampje
(GSI)
Het GSI dient als hulp voor vermindering
van het brandstofverbruik en het
verkrijgen van betere rijprestaties. Deze
toont de gekozen schakelstand in de
instrumentengroep en raadt tevens de
bestuurder aan over te schakelen naar
de schakelstand die het beste past bij de
huidige rijomstandigheden.


Geselecteerde schakelstand Geschikte schakelstand
Aanduiding Conditie
Nummer De geselecteerde schakelstand
wordt getoond.

en nummer Opschakelen of terugschakelen
naar de aangegeven schakelstand
wordt aanbevolen.

OPGELET
Vertrouw niet enkel op de opschakel/
terugschakel-aanbevelingen van
de indicaties. Het is mogelijk dat
bij werkelijke rijomstandigheden
anders geschakeld moet worden
dan de indicatielampjes aangeven.
Om het risico van ongevallen te
voorkomen, dient de bestuurder
alvorens te schakelen de weg- en
verkeersomstandigheden correct te
beoordelen.
OPMERKING
Het GSI wordt op de volgende manieren
uitgeschakeld.

 De auto wordt stopgezet.
 De neutraalstand wordt ingeschakeld.
 Bij achteruit rijden.
 Wanneer bij het wegrijden vanuit
stilstand de koppeling niet volledig is
opgekomen.
  Het koppelingspedaal tijdens het
rijden gedurende 2 seconde of langer
ingetrapt blijft.

4–65
Tijdens het rijden
Automatische transmissie
Bedieningsorganen van de automatische transmissie

Ontgrendeltoets
Geeft aan dat de keuzehendel vrij naar elke stand verplaatst kan worden.
Geeft aan dat u om over te kunnen schakelen de ontgrendeltoets ingedrukt moet houden.
Geeft aan dat u om over te kunnen schakelen het rempedaal moet intrappen en
de ontgrendeltoets ingedrukt moet houden (het contact dient op ON te staan). Diverse blokkeringen:

OPMERKING
De Sport AT heeft een optie die niet in de traditionele automatische transmissie is
opgenomen - aan de bestuurder de optie geven de versnellingen te kiezen in plaats van
het overschakelen van de versnellingen aan de transmissie over te laten. Als u de functies
van de automatische transmissie als een traditionele automaat wilt gebruiken, dient u zich
er ook van bewust te zijn dat u per ongeluk naar de handbediende overschakelfunctie
zou kunnen overschakelen en dat bij het toenemen van de rijsnelheid een verkeerde
versnelling aangehouden wordt. Als u bemerkt dat het motortoerental hoger wordt of
dat u hoort dat de motor gaat loeien, controleren of u niet per ongeluk de handbediende
overschakelfunctie heeft ingeschakeld (pagina 4-69 ).

4–66
Tijdens het rijden
Automatische transmissie
Schakelblokkeersysteem
Het schakelblokkeersysteem voorkomt dat
u vanuit stand P kunt overschakelen tenzij
u het rempedaal indrukt.

Overschakelen vanuit P:

1. Houd het rempedaal ingedrukt.
2. Start de motor.
3. Houd de ontgrendeltoets ingedrukt.
4. Verplaats de keuzehendel.

OPMERKING
  Wanneer het contact op ACC wordt
gezet of het contact wordt uitgezet,
kan de keuzehendel niet vanuit stand
P overgeschakeld worden.
  Het contact kan niet op OFF gezet
worden als de keuzehendel niet in P
staat.
Ontgrendelpal van
overschakelblokkering
Als bij gebruik van de juiste
overschakelprocedure de keuzehendel
niet vanuit P verplaatst kan worden, het
rempedaal ingedrukt blijven houden.
Ty p e A

1. Verwijder het kapje van
de ontgrendelpal van de
overschakelblokkering met behulp van
een platte schroevendraaier die met een
doek is omwikkeld. 2. Steek een schroevendraaier naar binnen
en duw deze naar beneden.


Deksel

3. Houd de ontgrendeltoets ingedrukt.
4. Verplaats de keuzehendel.

Breng de auto naar een deskundige
reparateur, bij voorkeur een of¿ ciële
Mazda reparateur om het systeem te laten
controleren.
Ty p e B

1. Houd de toets ingedrukt en druk de
ontgrendeltoets in.

Ontgrendeltoets
Toets

2. Verplaats de keuzehendel.

Breng de auto naar een deskundige
reparateur, bij voorkeur een of¿ ciële
Mazda reparateur om het systeem te laten
controleren.

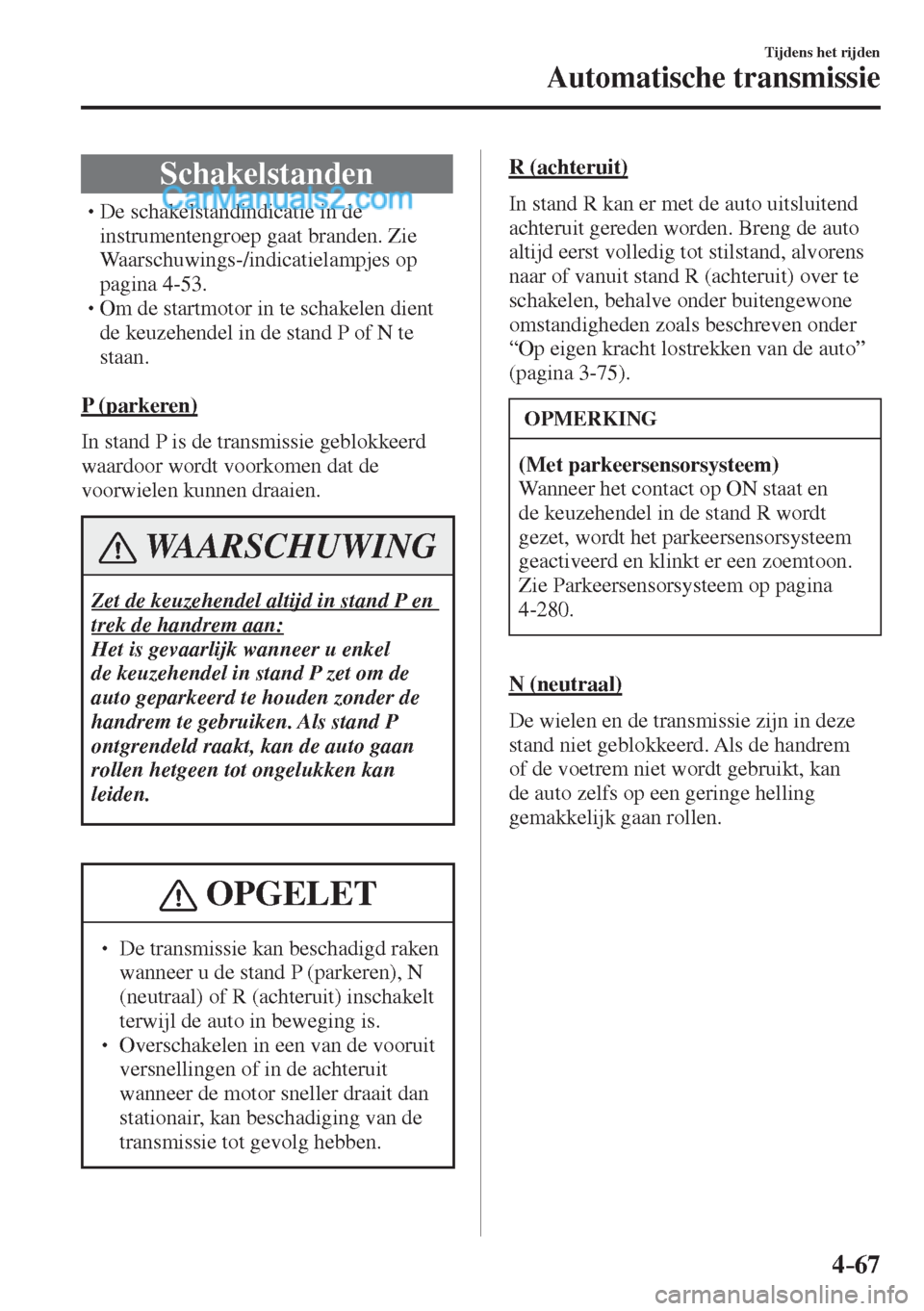

4–67
Tijdens het rijden
Automatische transmissie
Schakelstanden













 De schakelstandindicatie in de
instrumentengroep gaat branden. Zie
Waarschuwings-/indicatielampjes op
pagina 4-53 .



 Om de startmotor in te schakelen dient
de keuzehendel in de stand P of N te
staan.

P (parkeren)
In stand P is de transmissie geblokkeerd
waardoor wordt voorkomen dat de
voorwielen kunnen draaien.
WAARSCHUWING
Zet de keuzehendel altijd in stand P en
trek de handrem aan:
Het is gevaarlijk wanneer u enkel
de keuzehendel in stand P zet om de
auto geparkeerd te houden zonder de
handrem te gebruiken. Als stand P
ontgrendeld raakt, kan de auto gaan
rollen hetgeen tot ongelukken kan
leiden.
OPGELET
  De transmissie kan beschadigd raken
wanneer u de stand P (parkeren), N
(neutraal) of R (achteruit) inschakelt
terwijl de auto in beweging is.
  Overschakelen in een van de vooruit
versnellingen of in de achteruit
wanneer de motor sneller draait dan
stationair, kan beschadiging van de
transmissie tot gevolg hebben.
R (achteruit)
In stand R kan er met de auto uitsluitend
achteruit gereden worden. Breng de auto
altijd eerst volledig tot stilstand, alvorens
naar of vanuit stand R (achteruit) over te
schakelen, behalve onder buitengewone
omstandigheden zoals beschreven onder
“Op eigen kracht lostrekken van de auto”
(pagina 3-75 ).
OPMERKING
(Met parkeersensorsysteem)
Wanneer het contact op ON staat en
de keuzehendel in de stand R wordt
gezet, wordt het parkeersensorsysteem
geactiveerd en klinkt er een zoemtoon.
Zie Parkeersensorsysteem op pagina
4-280 .
N (neutraal)
De wielen en de transmissie zijn in deze
stand niet geblokkeerd. Als de handrem
of de voetrem niet wordt gebruikt, kan
de auto zelfs op een geringe helling
gemakkelijk gaan rollen.

4–68
Tijdens het rijden
Automatische transmissie
WAARSCHUWING
Nooit vanuit N of P naar een van de
versnellingen overschakelen wanneer
het motortoerental hoger is dan
stationair:
Het overschakelen vanuit N of P naar
een van de versnellingen is gevaarlijk
wanneer het motortoerental hoger is
dan stationair. Indien dit gedaan wordt,
kan de auto plotseling in beweging
komen, hetgeen tot een ongeluk of
ernstig letsel kan leiden.

Tijdens het rijden niet overschakelen
naar N:
Het overschakelen naar N tijdens
het rijden is gevaarlijk. Bij het
verminderen van snelheid kan niet op
de motor worden afgeremd, hetgeen tot
een ongeluk of ernstig letsel kan leiden.
OPGELET
Tijdens het rijden niet overschakelen
naar N. Dit kan beschadiging van de
transmissie veroorzaken.
OPMERKING
Trek de handrem aan of trap het
rempedaal in alvorens de keuzehendel
vanuit N te verplaatsen om te
voorkomen dat de auto onverwachts in
beweging komt.
D (drive)
D is de normale rijpositie. Vanuit
stilstand zal de transmissie automatisch
achtereenvolgens door 6-versnellingen
schakelen.
M (Handbediende overschakeling)
M is de stand voor handbediende
overschakeling. De versnellingen kunnen
op- of teruggeschakeld worden door het
bedienen van de keuzehendel. Zie Modus
voor Handbediende overschakeling op
pagina 4-69 .
Schakelstandindicatie
Schakelstandindicatie
De stand van de keuzehendel wordt
aangegeven wanneer het contact op ON
wordt gezet.
Versnellingspositie-indicatie
In de handbediende overschakelfunctie
gaat de “M” van de schakelstandindicatie
branden en wordt het nummer van de
gekozen versnelling getoond.
