2016 TOYOTA HILUX Omistajan Käsikirja (in Finnish)

4737-3. Tee-se-itse-huolto
OM0K269FI
7
Huolto ja hoito
Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Tyyppi A, B, C ja D:
Vaihda palaneen sulakkeen tilalle uusi sulake joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
Tyyppi E:
Ota yhteyttä valtuutettuun Toyota-korjaamoon tai muuhun ammattitaitoiseen
ja hyvin varustettuun korjaamoon.
4
1
2
XTy y p p i AXTy y p p i B
XTy y p p i CXTy y p p i D
XTy y p p i E
OM0K269FI.book Page 473 Wedne sday, July 27, 2016 6:04 PM

4747-3. Tee-se-itse-huolto
OM0K269FI

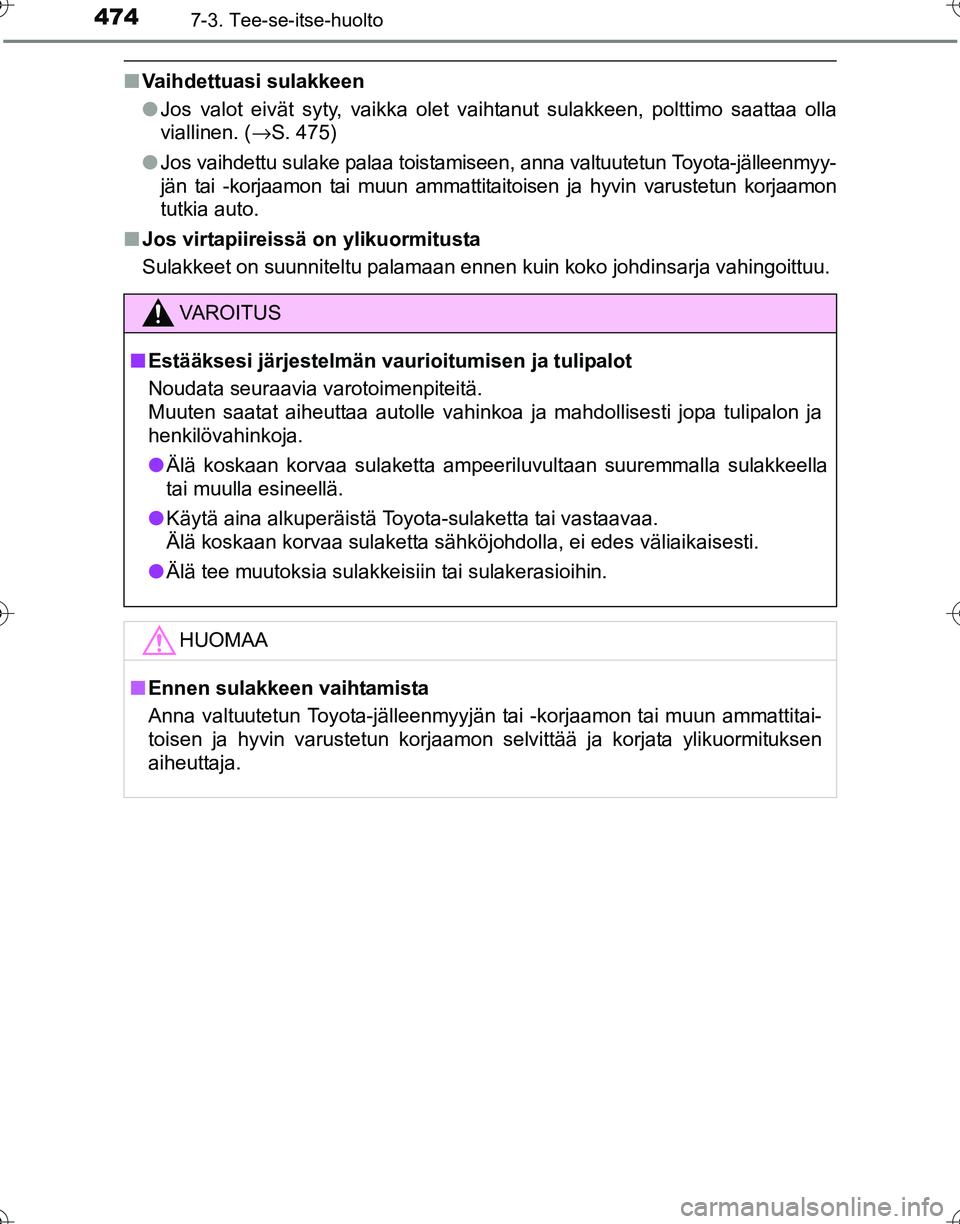

■Vaihdettuasi sulakkeen
●Jos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( →S. 475)
● Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon
tutkia auto.
■ Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
VAROITUS
■Estääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
● Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
● Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
● Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
HUOMAA
■Ennen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
OM0K269FI.book Page 474 Wedne sday, July 27, 2016 6:04 PM

4757-3. Tee-se-itse-huolto
OM0K269FI
7
Huolto ja hoito

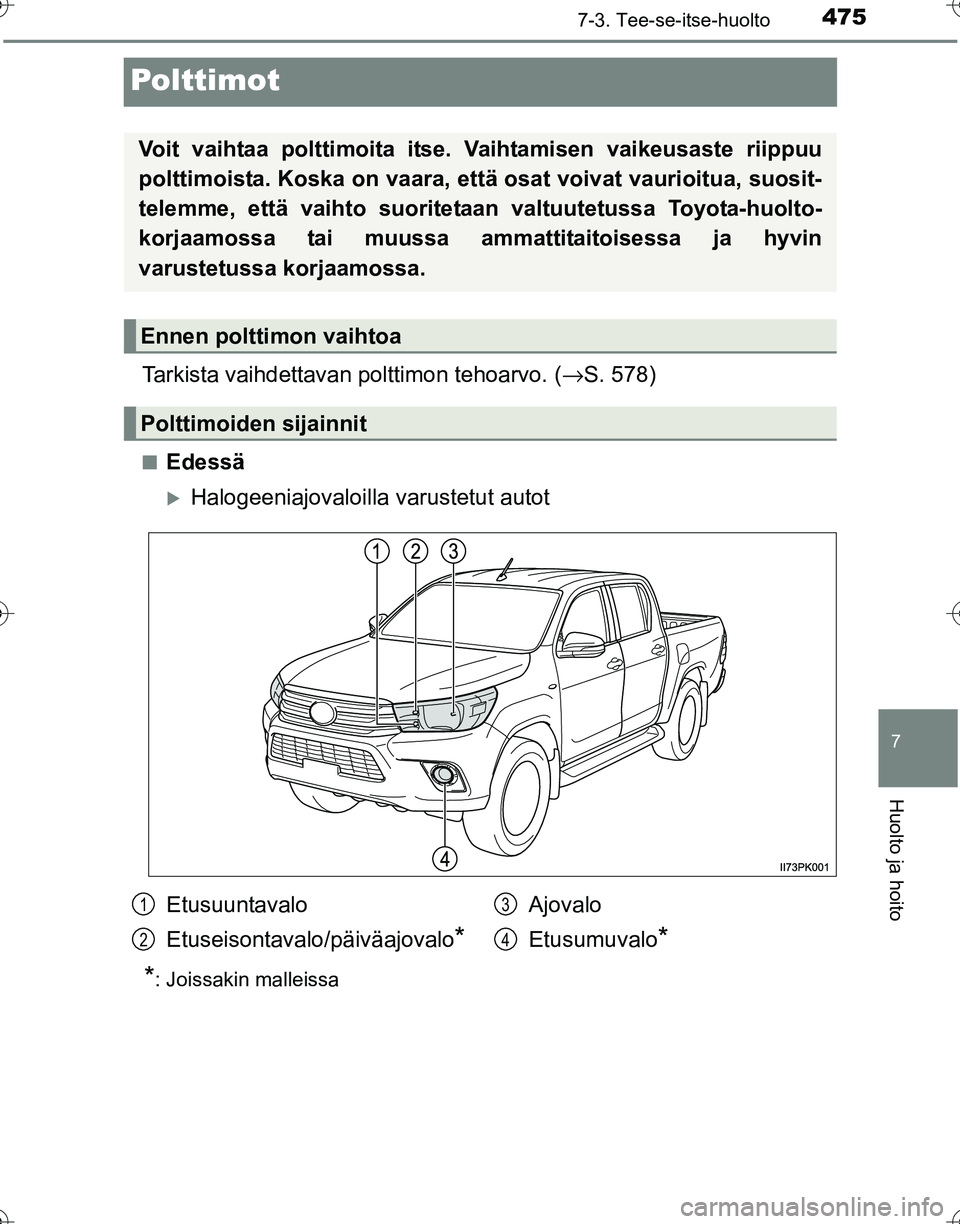

Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (→S. 578)
■Edessä
XHalogeeniajovaloilla varustetut autot
*: Joissakin malleissa
Voit vaihtaa polttimoita itse. Vaihtamisen vaikeusaste riippuu
polttimoista. Koska on vaara, että osat voivat vaurioitua, suosit-
telemme, että vaihto suoritetaan valtuutetussa Toyota-huolto-
korjaamossa tai muussa ammattitaitoisessa ja hyvin
varustetussa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Etusuuntavalo
Etuseisontavalo/päiväajovalo
*
Ajovalo
Etusumuvalo
*
1
2
3
4
OM0K269FI.book Page 475 Wedne sday, July 27, 2016 6:04 PM

4767-3. Tee-se-itse-huolto
OM0K269FI
XLED-ajovaloilla varustetut autot
■Ta k a n a
*: Joissakin malleissa
Ajovalojen kaukovalo
EtusuuntavaloEtusumuvalo1
2
3
Takasumuvalo*
tai peruutusvalo
Rekisterikilven valo
Jarru-/takavalo Peruutusvalo
Takasuuntavalo1
2
3
4
5
OM0K269FI.book Page 476 Wedne
sday, July 27, 2016 6:04 PM

4777-3. Tee-se-itse-huolto
OM0K269FI
7
Huolto ja hoito

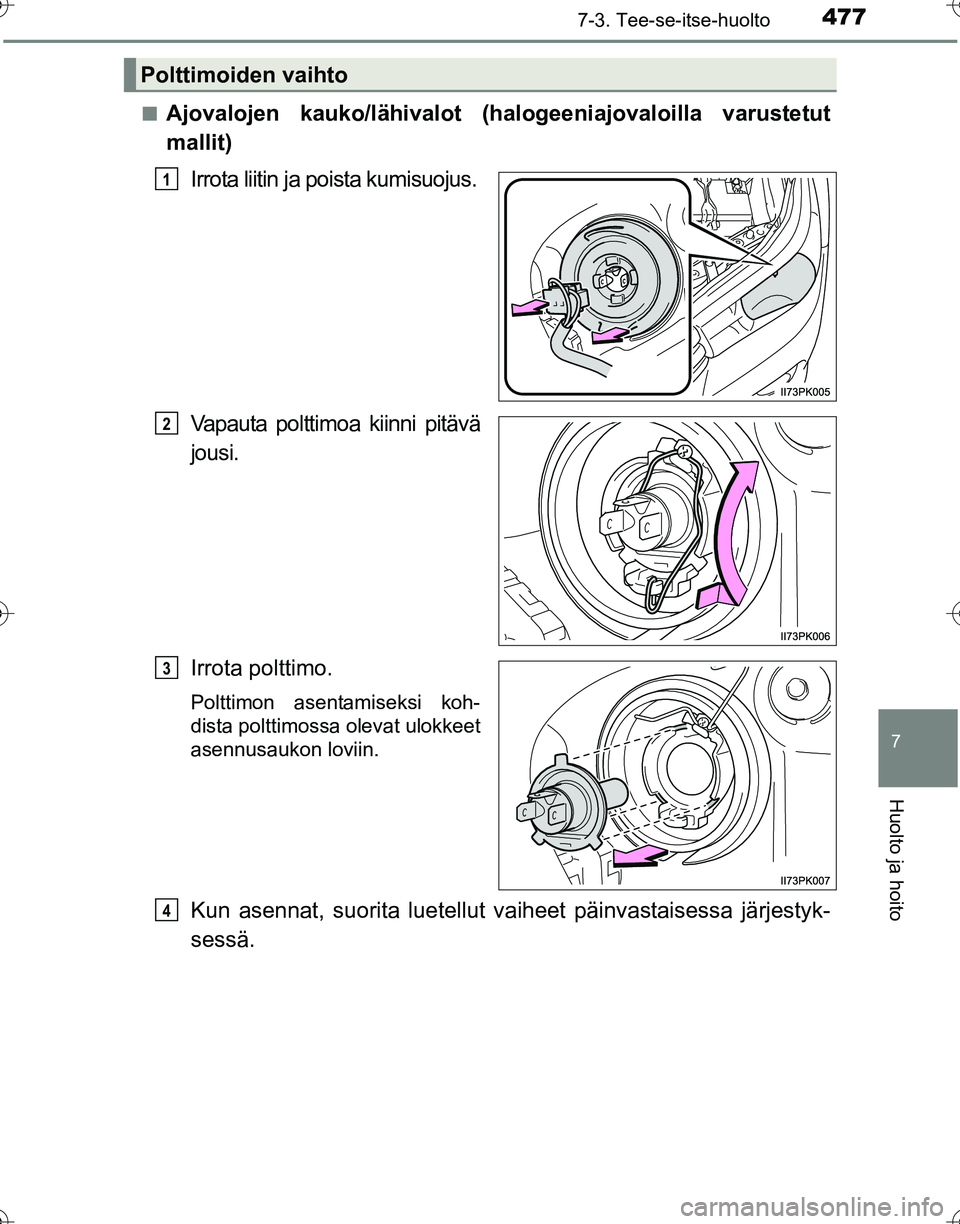

■Ajovalojen kauko/lähivalot (halogeeniajovaloilla varustetut
mallit)
Irrota liitin ja poista kumisuojus.
Vapauta polttimoa kiinni pitävä
jousi.
Irrota polttimo.
Polttimon asentamiseksi koh-
dista polttimossa olevat ulokkeet
asennusaukon loviin.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
Polttimoiden vaihto
1
2
3
4
OM0K269FI.book Page 477 Wedne sday, July 27, 2016 6:04 PM

4787-3. Tee-se-itse-huolto
OM0K269FI■

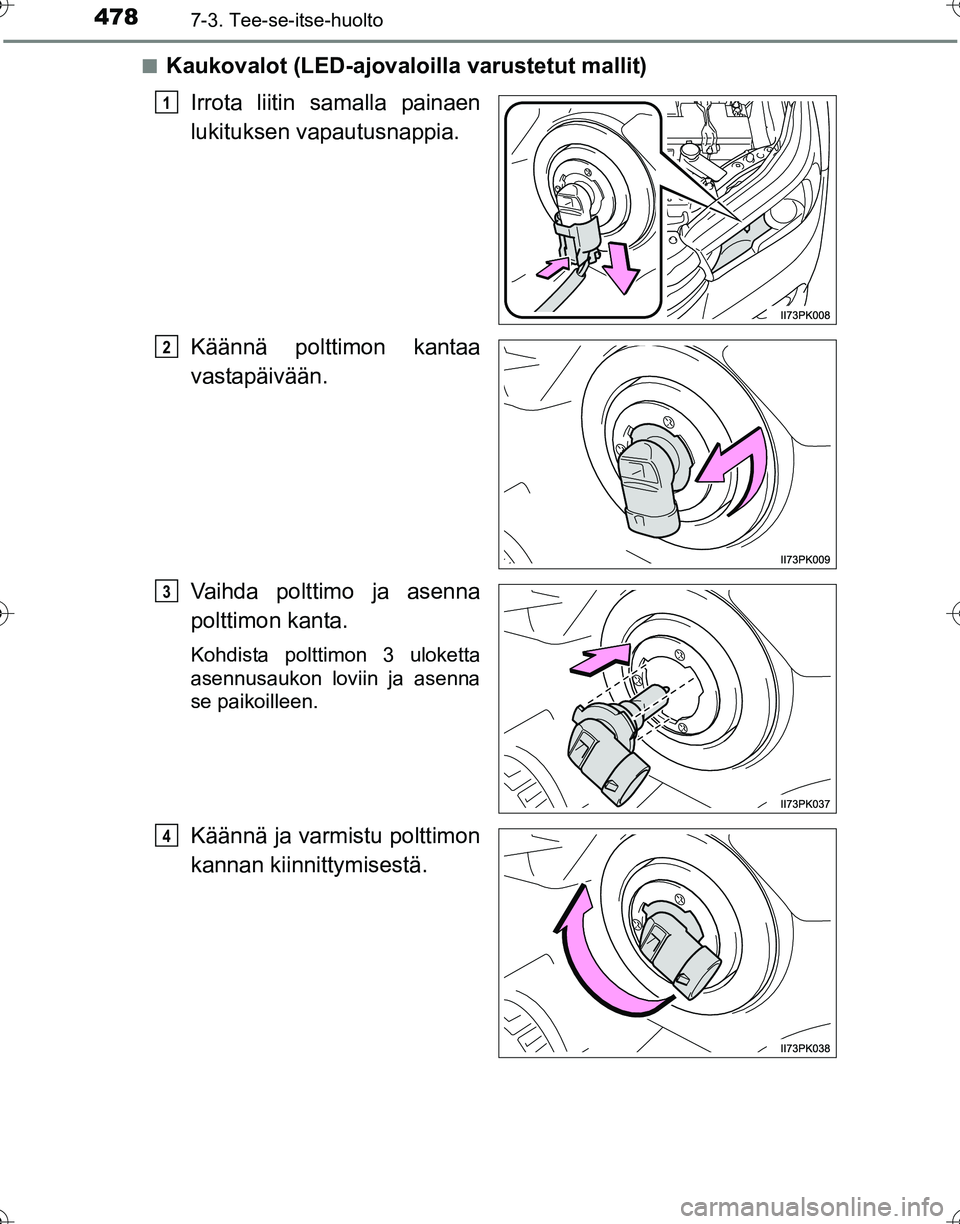

Kaukovalot (LED-ajovaloilla varustetut mallit)
Irrota liitin samalla painaen
lukituksen vapautusnappia.
Käännä polttimon kantaa
vastapäivään.
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
1
2
3
4
OM0K269FI.book Page 478 Wedne sday, July 27, 2016 6:04 PM

4797-3. Tee-se-itse-huolto
OM0K269FI
7
Huolto ja hoito

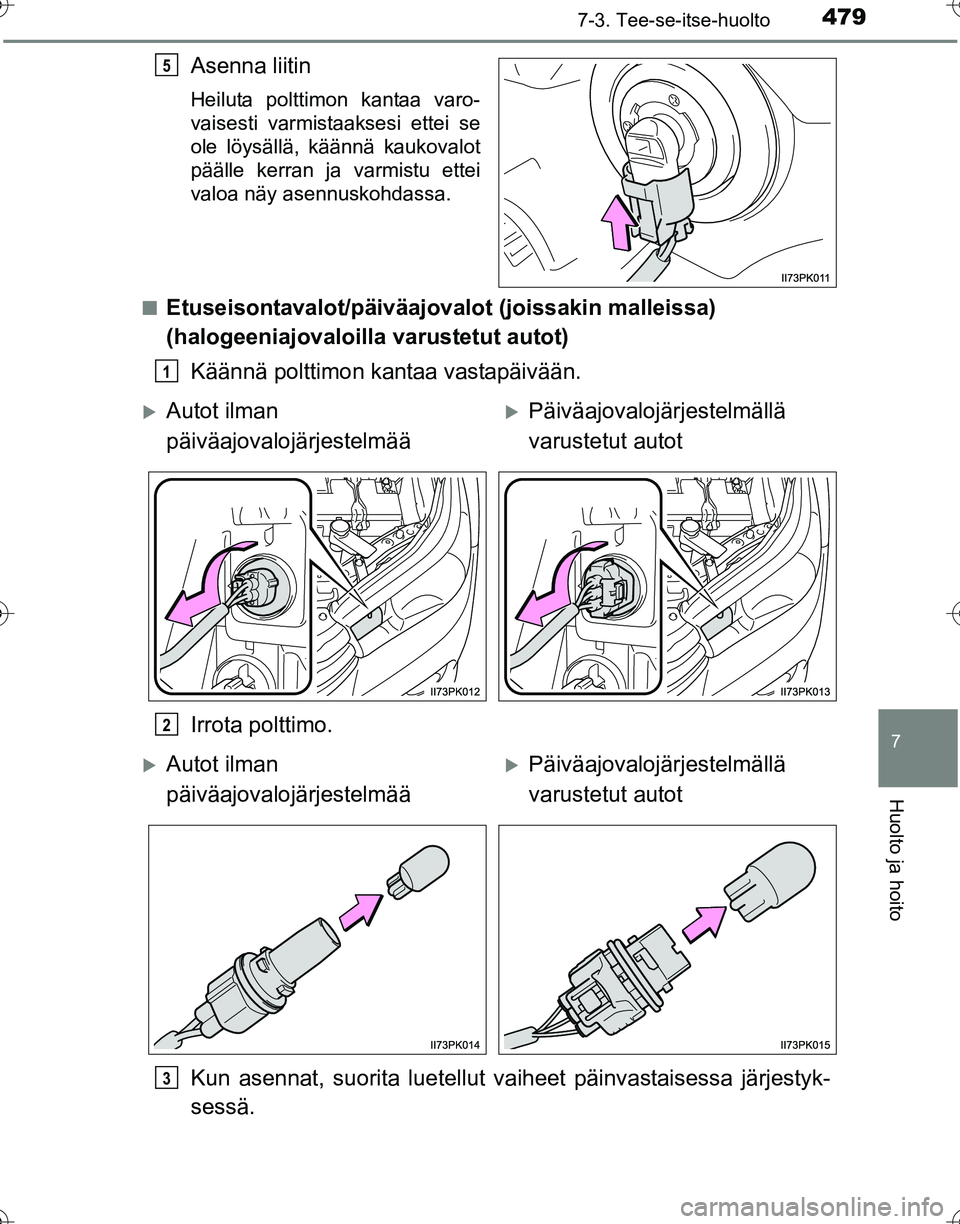

Asenna liitin
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi ettei se
ole löysällä, käännä kaukovalot
päälle kerran ja varmistu ettei
valoa näy asennuskohdassa.
■
Etuseisontavalot/päiväajovalot (joissakin malleissa)
(halogeeniajovaloilla varustetut autot) Käännä polttimon kantaa vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
5
1
XAutot ilman
päiväajovalojärjestelmääXPäiväajovalojärjestelmällä
varustetut autot
2
XAutot ilman
päiväajovalojärjestelmääXPäiväajovalojärjestelmällä
varustetut autot
3
OM0K269FI.book Page 479 Wedne sday, July 27, 2016 6:04 PM

4807-3. Tee-se-itse-huolto
OM0K269FI■

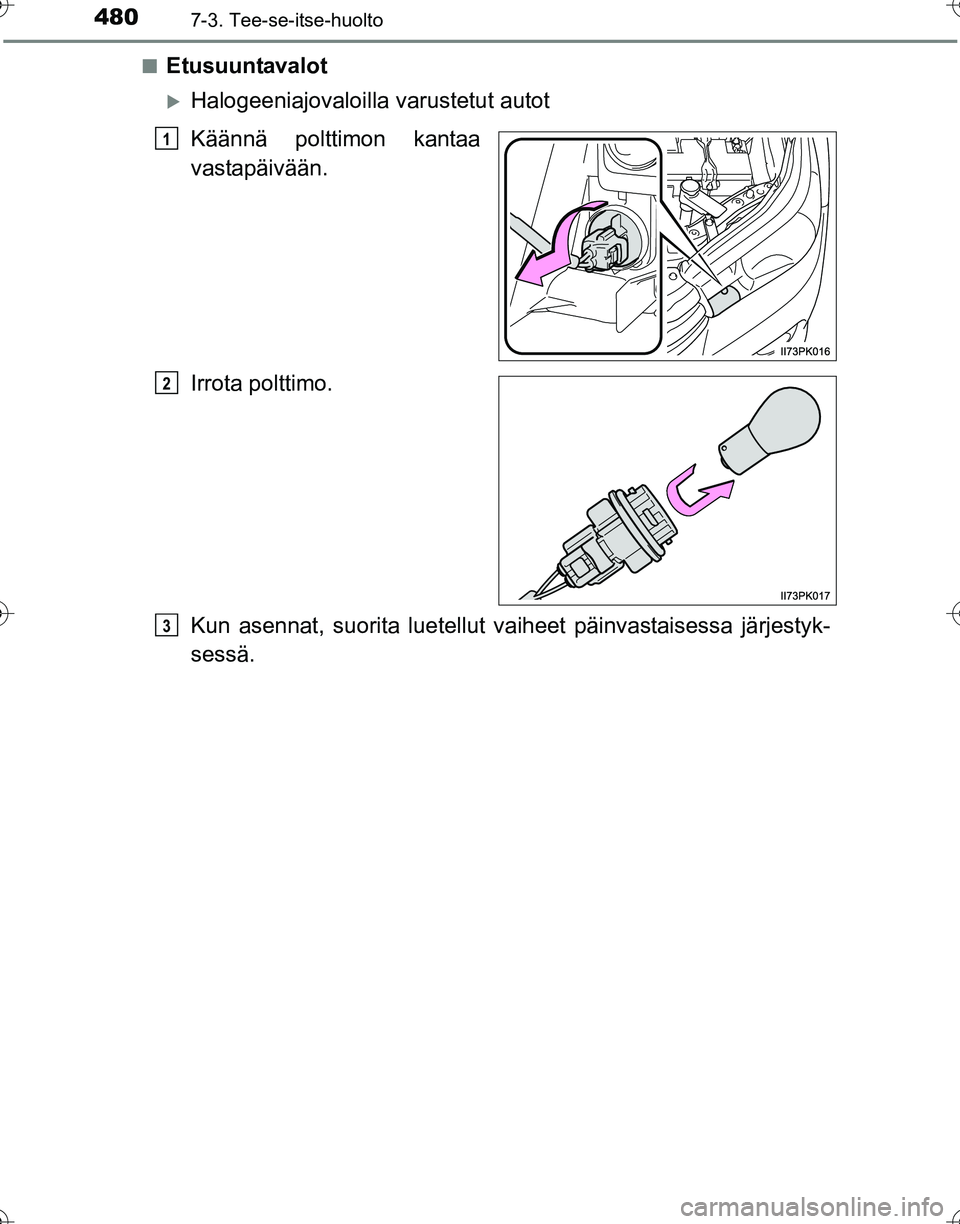

Etusuuntavalot
XHalogeeniajovaloilla
varustetut autot
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM0K269FI.book Page 480 Wedne sday, July 27, 2016 6:04 PM
