2016 TOYOTA HILUX Omistajan Käsikirja (in Finnish)

972. Mittaristo
2
Mittaristo
OM0K269FI
*1: Nämä valot syttyvät, kun virta-avain käännetään ON-asentoon (autot ilmanälyavainjärjestelmää) tai käynnistyspainikkeesta valitaan IGNITION ON
-toimintatila (älyavainjärjestelmällä varustetut autot) osoittaakseen, että
järjestelmien toimintaa tarkastetaan. Ne sammuvat moottorin käynnistämi-
sen jälkeen, tai muutaman sekunnin kuluttua. Mikäli jokin valoista ei syty
tai sammu, järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun
Toyota-korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon
tutkia auto.
*2: Valo vilkkuu osoittaakseen, että järjestelmä on toiminnassa.
*3: Valo syttyy, kun järjestelmä kytketään pois päältä.
*4: Valo palaa vihreän värisenä, kun järjestelmä on toiminnassa. Ku\
n kaistaltapoikkeamisesta varoittava toiminto on toiminnassa, valo palaa vihreän
värisenä (autot tyypin A monitoiminäytöllä) tai vilkkuu keltaisen värisenä
(autot tyypin B monitoiminäytöllä).
*5: Valo syttyy keskipaneelissa.
*1, 3
(joissakin
malleissa)
PCS-varoitusvalo
( →S. 241)Seisontajarrun
merkkivalo ( →S. 213)
*4
(joissakin
malleissa)
Kaistavahdin (LDA)
merkkivalo ( →S. 253)
*1, 5
(joissakin
malleissa)
PASSENGER AIR
BAG -merkkivalo
( →S. 49, 54)
(joissakin
malleissa)
Alhaisen ulkolämpötilan
merkkivalo ( →S. 101)
OM0K269FI.book Page 97 Wedn esday, July 27, 2016 6:04 PM

982. Mittaristo
OM0K269FI
■Taloudellisen ajon merkkivalo (joissakin malleissa)
Jos auto ylittää taloudellisen ajon alueen taloudellisen ajon aluenäytön
oikea puoli vilkkuu (autot tyypin A monitoiminäytöllä) tai palaa (autot tyypin
B monitoiminäytöllä).
Taloudellisen ajon merkkivalo ja taloud ellisen ajon aluenäyttö ei toimi seuraa-
vissa olosuhteissa:
● Vaihteenvalitsin on muussa kuin D-asennossa. (automaattivaihteistolla
varustetut autot)
● Vaihteenvalitsin on R-asennossa. (käsivalintaisella vaihteistolla varustetut
autot)
● Power-ajotila on valittuna. (joissakin malleissa) ( →S. 202, 207)
● Alamäkihidastin on toiminnassa. (joissakin malleissa) ( →S. 313)
● Vetotavan valitsin on L4-asennossa. (joissakin malleissa) ( →S. 280)
● Auton nopeus on 130 km/h tai suurempi. Taloudellisen ajon merkkivalo
Automaattivaihteistolla varustetut mallit:
Taloudellisen kiihdytyksen aikana, talo-
udellisen ajon merkkivalo syttyy. Valo
sammuu, kun kaasupoljinta painetaan
liiallisesti tai kun auto pysäytetään.
Käsivalintaisella vaihteistolla varustetut
autot:
Kun kaasupoljinta käytetään taloudelli-
sella tavalla tai taloudellisen vaihteen
ollessa valittuna (taloudellinen ajo),
taloudellisen ajon merkkivalo syttyy.
Valo sammuu, kun kaasupoljinta paine-
taan liiallisesti tai kun auto pysäytetään.
Taloudellisen ajon aluenäyttö (joissakin
malleissa)
Ehdottaa taloudellisen ajon aluetta sen
hetkisellä taloudelliseen ajoon perustu-
valla kaasupolkimen käytöllä.
Taloudellisen ajon alue
Kiihdyttämiseen perustuva taloudellisen
ajon suhde
1
2
3
4
OM0K269FI.book Page 98 Wedn esday, July 27, 2016 6:04 PM

992. Mittaristo
2
Mittaristo
OM0K269FITaloudellisen ajon merkkivalo voidaan ottaa käyttöön tai poistaa käytöstä.
Autot ilman monitoiminäyttöä:
Paina ja pidä painettuna matkamittarin/osamatkamittarin näytönvaihtopaini-
ketta yli 2 sekunnin ajan hyväksyäksesi asetuksen.
Autot monitoiminäytöllä:
→S. 583
Matkamatkamittarin ollessa esillä, paina ja
pidä painettuna matkamittarin/osamatkamit-
tarin näytönvaihtopainiketta saadaksesi esiin
taloudellisen ajon merkkivalon asetusnäytön.
Paina matkamittarin/osamatkamittarin näy-
tönvaihtopainiketta asettaaksesi taloudelli-
sen ajon merkkivalon päälle tai pois päältä.
VAROITUS
■
Mikäli jokin turvajärjestelmien varoitusvaloista ei syty
Jos turvajärjestelmien kuten ABS-jarruje n ja SRS-turvatyynyjen varoitusvalo
ei syty, kun käynnistät moottorin, se saattaa tarkoittaa, että kyseiset järjestelmät
eivät suojaa onnettomuuden sattuessa, jolloin seurauksena saattaa olla
kuolema tai vakava loukkaantuminen. Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia
auto välittömästi, jos havaitset tällaista.
OM0K269FI.book Page 99 Wedn esday, July 27, 2016 6:04 PM

1002. Mittaristo
OM0K269FI

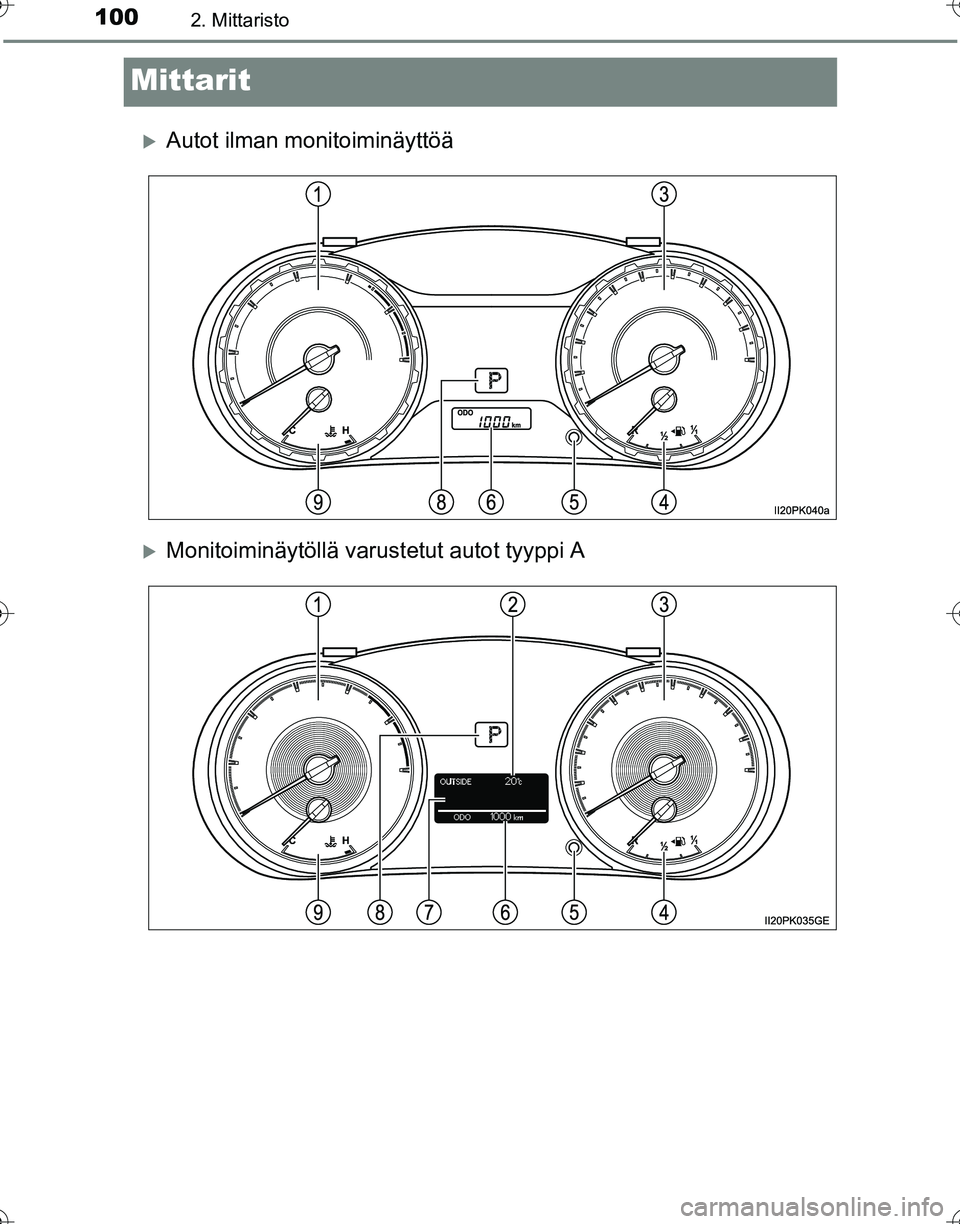

Mittarit
XAutot ilman monitoiminäyttöä
XMonitoiminäytöllä varustetut autot tyyppi A
OM0K269FI.book Page 100 Wedne sday, July 27, 2016 6:04 PM

1012. Mittaristo
2
Mittaristo
OM0K269FI

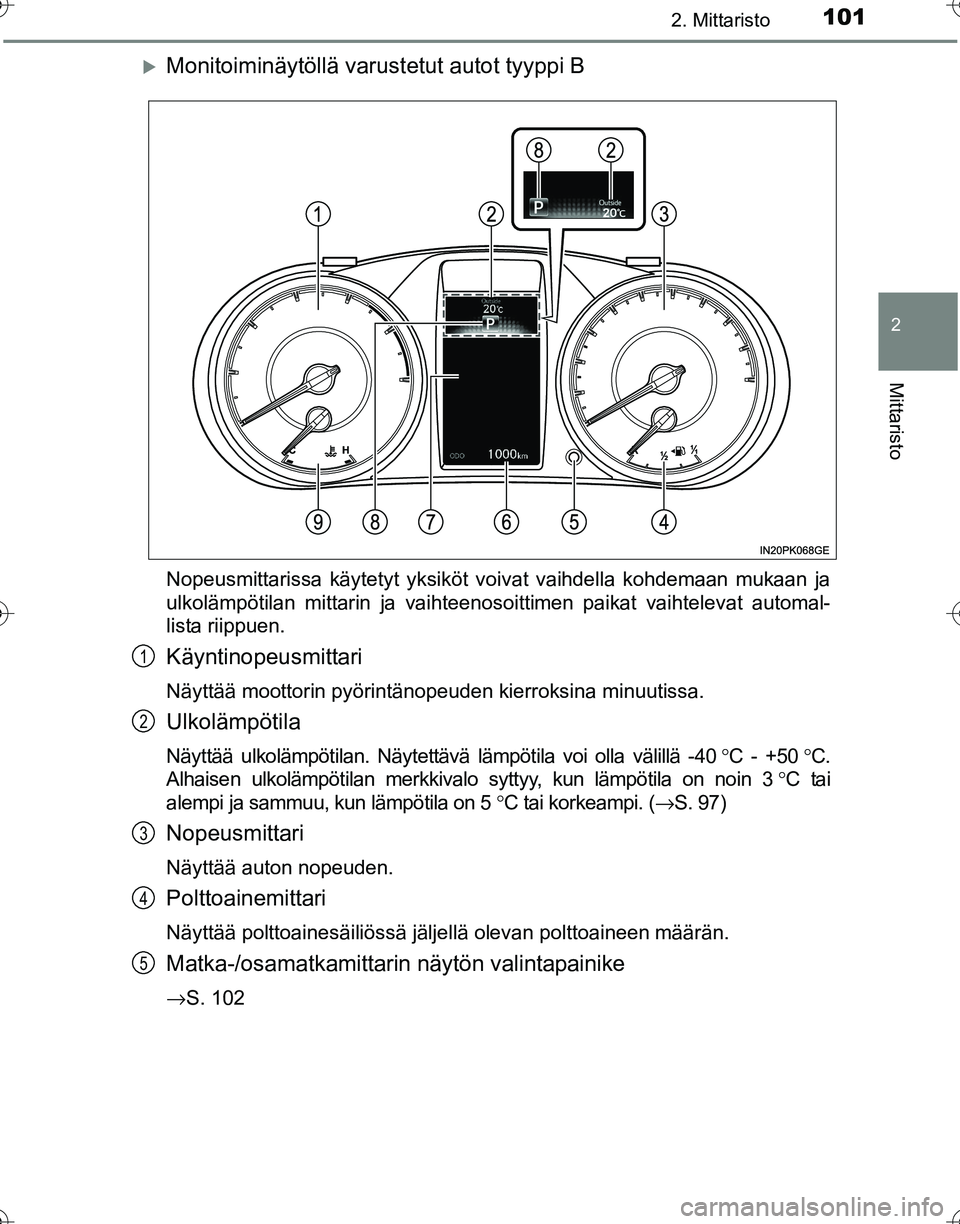

XMonitoiminäytöllä varustetut autot tyyppi B
Nopeusmittarissa käytetyt yksiköt voivat vaihdella kohdemaan mukaan ja
ulkolämpötilan mittarin ja vaihteenosoittimen paikat vaihtelevat automal-
lista riippuen.
Käyntinopeusmittari
Näyttää moottorin pyörintänopeuden kierroksina minuutissa.
Ulkolämpötila
Näyttää ulkolämpötilan. Näytettävä lämpötila voi olla välillä -40°C - +50 °C.
Alhaisen ulkolämpötilan merkkivalo syttyy, kun lämpötila on noin 3 °C tai
alempi ja sammuu, kun lämpötila on 5 °C tai korkeampi. ( →S. 97)
Nopeusmittari
Näyttää auton nopeuden.
Polttoainemittari
Näyttää polttoainesäiliössä jäljellä olevan polt\
toaineen määrän.
Matka-/osamatkamittarin näytön valintapainike
→S. 102
1
2
3
4
5
OM0K269FI.book Page 101 Wedne sday, July 27, 2016 6:04 PM

1022. Mittaristo
OM0K269FI

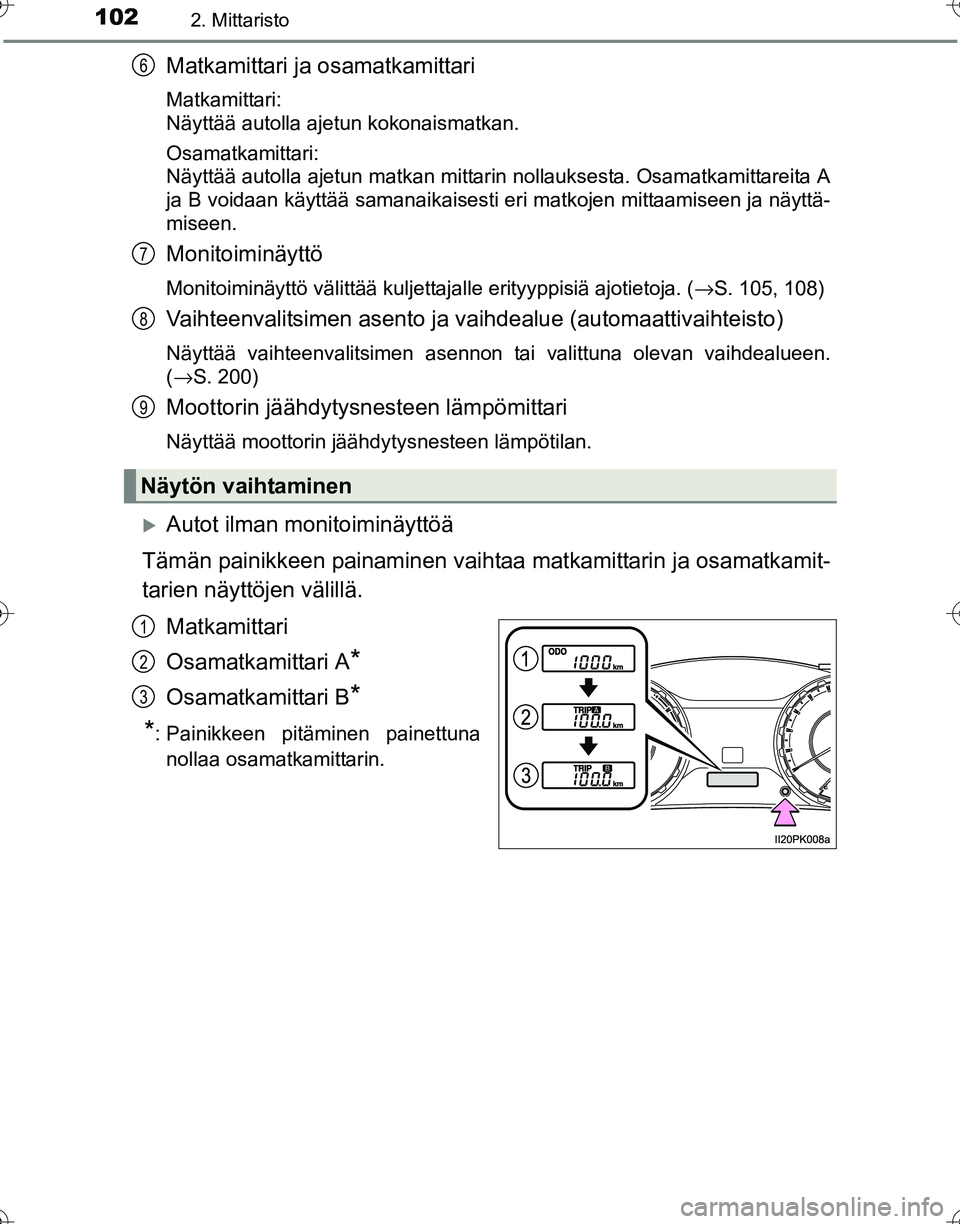

Matkamittari ja osamatkamittari
Matkamittari:
Näyttää autolla ajetun kokonaismatkan.
Osamatkamittari:
Näyttää autolla ajetun matkan mittarin nollauksesta. Osamatkamittareita A
ja B voidaan käyttää samanaikaisesti eri matkojen mittaamiseen ja näyttä-
miseen.
Monitoiminäyttö
Monitoiminäyttö välittää kuljettajalle erityyppisiä ajotietoja. (→S. 105, 108)
Vaihteenvalitsimen asento ja vaihdealue (automaattivaihteisto)
Näyttää vaihteenvalitsimen asennon tai valittuna olevan vaihdealueen.
(→S. 200)
Moottorin jäähdytysn esteen lämpömittari
Näyttää moottorin jäähdytysnesteen lämpötilan.
XAutot ilman monitoiminäyttöä
Tämän painikkeen painaminen vaihtaa matkamittarin ja osamatkamit-
tarien näyttöjen välillä.
Matkamittari
Osamatkamittari A
*
Osamatkamittari B*
*
: Painikkeen pitäminen painettuna nollaa osamatkamittarin.
Näytön vaihtaminen
6
7
8
9
1
2
3
OM0K269FI.book Page 102 Wedne sday, July 27, 2016 6:04 PM

1032. Mittaristo
2
Mittaristo
OM0K269FI

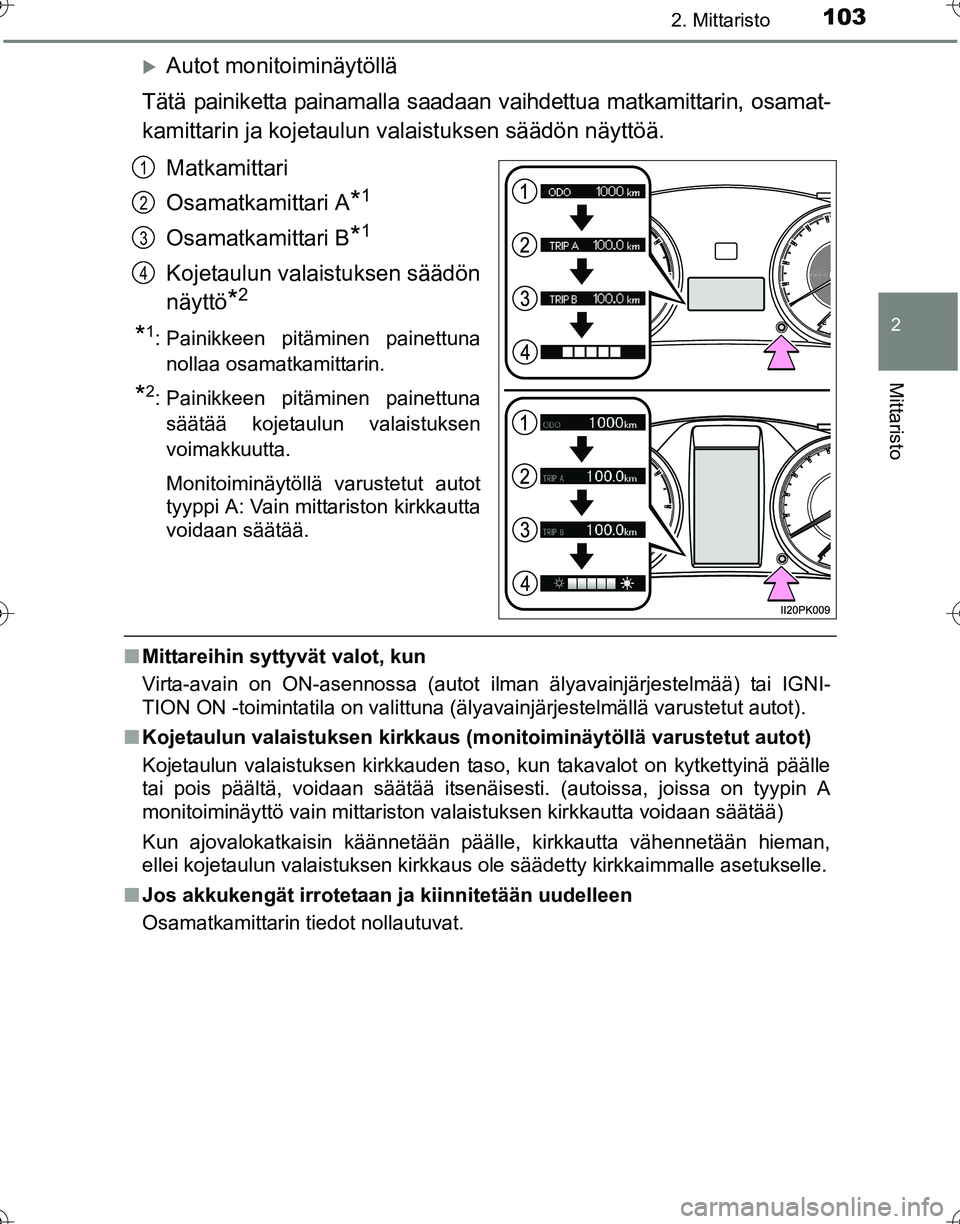

XAutot monitoiminäytöllä
Tätä painiketta painamalla saadaan vaihdettua matkamittarin, osamat-
kamittarin ja kojetaulun valaistuksen säädön näyttöä.
Matkamittari
Osamatkamittari A
*1
Osamatkamittari B*1
Kojetaulun valaistuksen säädön
näyttö
*2
*1: Painikkeen pitäminen painettunanollaa osamatkamittarin.
*2: Painikkeen pitäminen painettunasäätää kojetaulun valaistuksen
voimakkuutta.
Monitoiminäytöllä varustetut autot
tyyppi A: Vain mittariston kirkkautta
voidaan säätää.
■ Mittareihin syttyvät valot, kun
Virta-avain on ON-asennossa (autot ilman älyavainjärjestelmää) tai IGNI-
TION ON -toimintatila on valittuna (älyavainjärjestelmällä varustetut autot).
■ Kojetaulun valaistuksen kirkkaus (m onitoiminäytöllä varustetut autot)
Kojetaulun valaistuksen kirkkauden taso, kun takavalot on kytkettyinä päälle
tai pois päältä, voidaan säätää itsenäisesti. (autoissa, joissa on tyypin A
monitoiminäyttö vain mittariston valaistuksen kirkkautta voidaan säätää)
Kun ajovalokatkaisin käännetään päälle, kirkkautta vähennetään hieman,
ellei kojetaulun valaistuksen kirkkaus ole säädetty kirkkaimmalle asetukselle.
■ Jos akkukengät irrotetaan ja kiinnitetään uudelleen
Osamatkamittarin tiedot nollautuvat.
1
2
3
4
OM0K269FI.book Page 103 Wedne sday, July 27, 2016 6:04 PM

1042. Mittaristo
OM0K269FI■

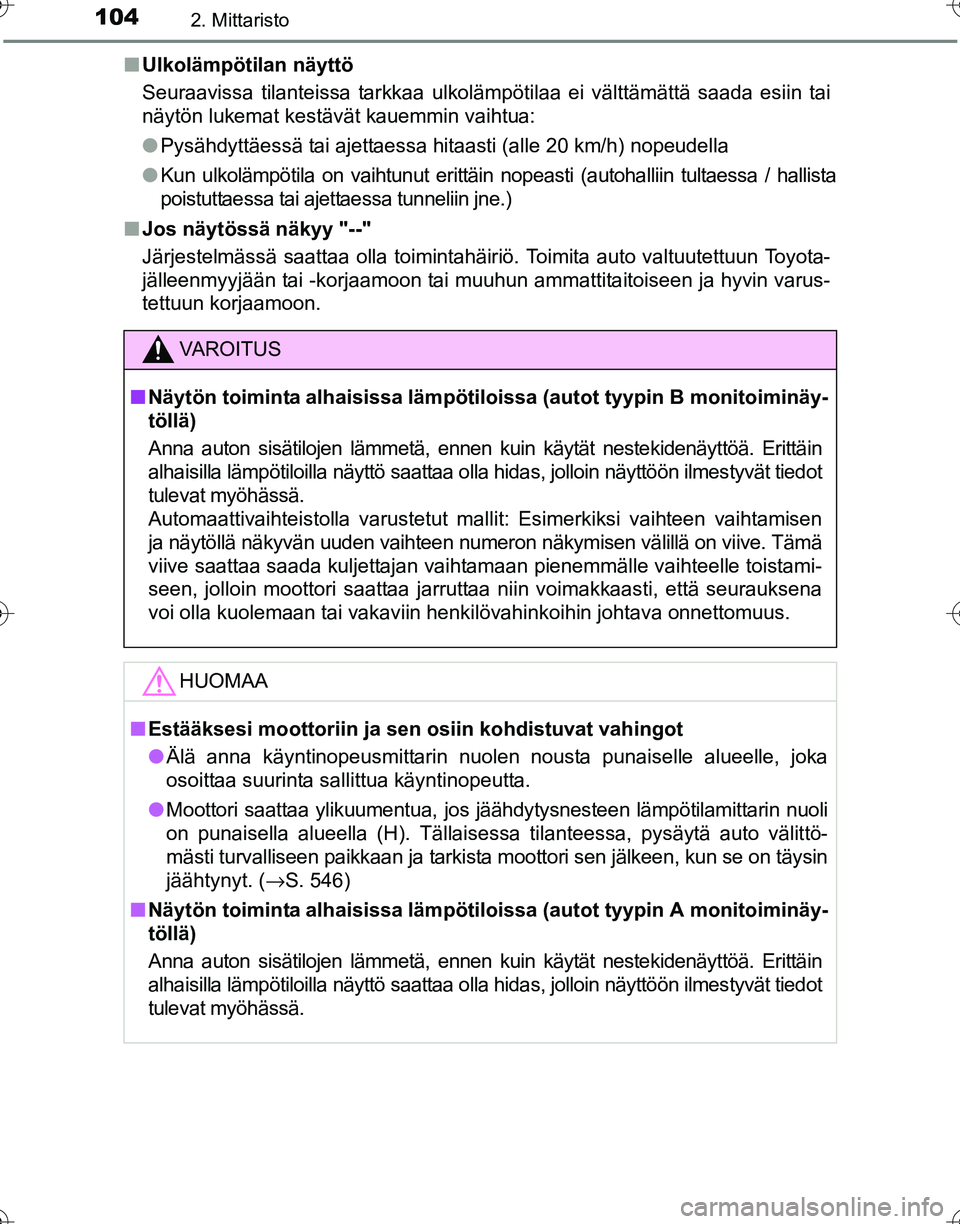

Ulkolämpötilan näyttö
Seuraavissa tilanteissa tarkkaa ulkolämpötilaa ei välttämättä saada esiin tai
näytön lukemat kestävät kauemmin vaihtua:
●Pysähdyttäessä tai ajettaessa hitaasti (alle 20 km/h) nopeudella
● Kun ulkolämpötila on vaihtunut erittäin nopeasti (autohalliin tultaessa / hallista
poistuttaessa tai ajettaessa tunneliin jne.)
■ Jos näytössä näkyy "--"
Järjestelmässä saattaa olla toimintahäiriö. Toimita auto valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varus-
tettuun korjaamoon.
VAROITUS
■Näytön toiminta alhaisissa lämpötil oissa (autot tyypin B monitoiminäy-
töllä)
Anna auton sisätilojen lämmetä, ennen kuin käytät nestekidenäyttöä. Erittäin
alhaisilla lämpötiloilla näyttö saattaa olla hidas, jolloin näyttöön ilmestyvät tiedot
tulevat myöhässä.
Automaattivaihteistolla varustetut ma llit: Esimerkiksi vaihteen vaihtamisen
ja näytöllä näkyvän uude n vaihteen numeron näkym isen välillä on viive. Tämä
viive saattaa saada kuljettajan vaihtamaan pienemmälle vaihteelle toistami-
seen, jolloin moottori saattaa jarruttaa niin voimakkaasti, että seurauksena
voi olla kuolemaan tai vakaviin henkilövahinkoihin johtava onnettomuus.
HUOMAA
■ Estääksesi moottoriin ja sen osiin kohdistuvat vahingot
● Älä anna käyntinopeusmittarin nuolen nousta punaiselle alueelle, joka
osoittaa suurinta sallittua käyntinopeutta.
● Moottori saattaa ylikuumentua, jos jäähdytysnesteen lämpötilamittarin nuoli
on punaisella alueella (H). Tällaisessa tilanteessa, pysäytä auto välittö-
mästi turvalliseen paikkaan ja tarkista moottori sen jälkeen, kun se on täysin
jäähtynyt. ( →S. 546)
■ Näytön toiminta alhaisissa lämpötil oissa (autot tyypin A monitoiminäy-
töllä)
Anna auton sisätilojen lämmetä, ennen kuin käytät nestekidenäyttöä. Erittäin
alhaisilla lämpötiloilla näyttö saattaa olla hidas, jolloin näyttöön ilmestyvät tiedot
tulevat myöhässä.
