2016 TOYOTA HILUX Omistajan Käsikirja (in Finnish)

145
3
3-3. Istuimien säätö
Kunkin komponentin toiminta
OM0K269FI
Takaistuimet∗
Vapauta lukituksen vapautusvipu.
Nosta istuintyynyt ylös ja vedä
niitä sitten kohti auton etuosaa.
Istuintyynyt voidaan irrottaa erikseen.
XTy y p p i A
Vedä pääntukea ylöspäin.
Vedä hihnasta ja nosta istuinosa.
Istuintyynyn alla oleva lukitusme-
kanismi vapautuu mahdollistaen
istuintyynyn nostamisen.
∗: Joissakin malleissa
Takaistuintyynyjen poisto (joissakin Extra Cab -malleissa)
1
2
Istuintyynyn nostaminen (Double Cab -mallit)
1
2
OM0K269FI.book Page 145 Wednesday, July 27, 2016 6:04 PM

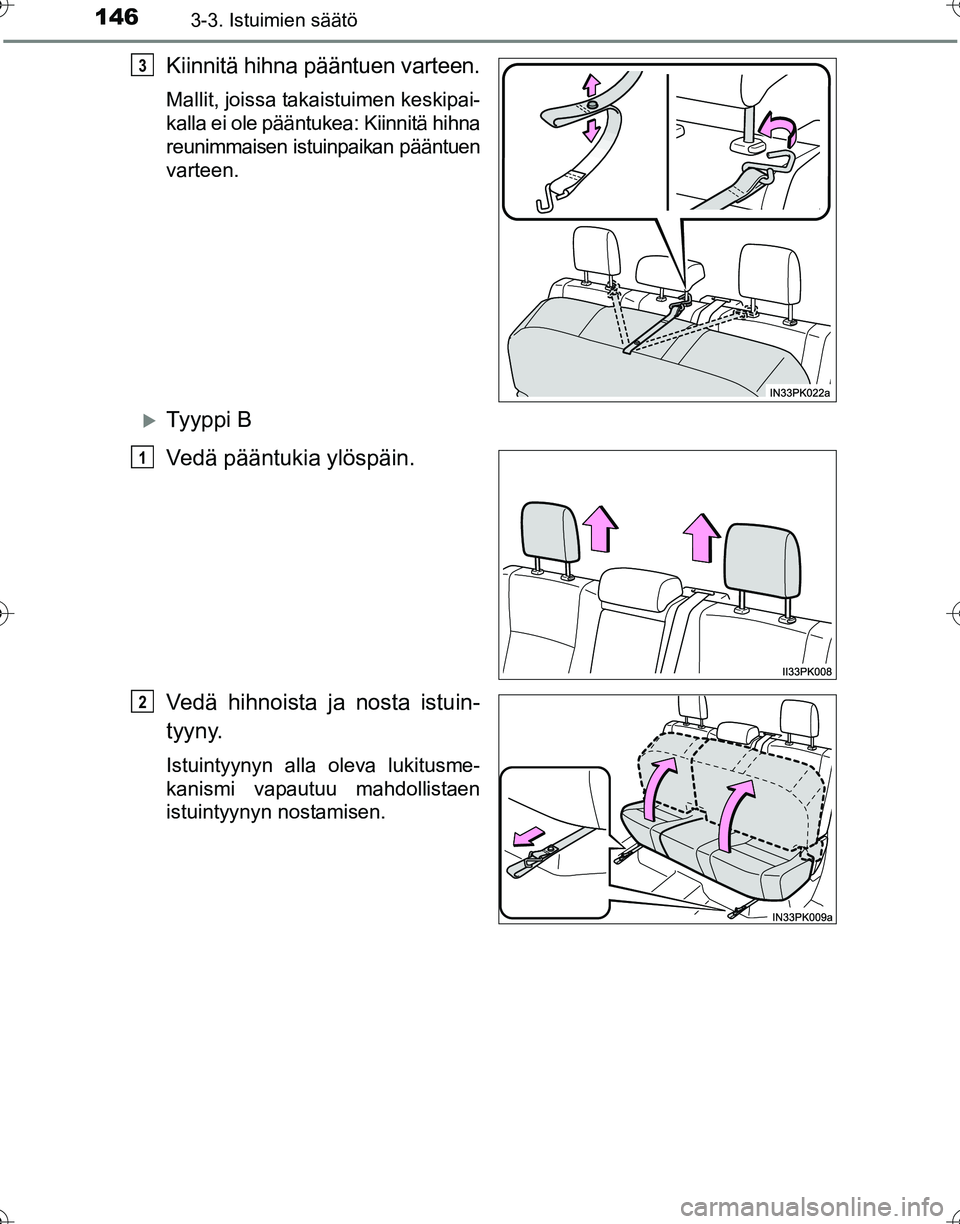

1463-3. Istuimien säätö
OM0K269FI
Kiinnitä hihna pääntuen varteen.
Mallit, joissa takaistuimen keskipai-
kalla ei ole pääntukea: Kiinnitä hihna
reunimmaisen istuinpaikan pääntuen
varteen.
XTy y p p i B
Vedä pääntukia ylöspäin.
Vedä hihnoista ja nosta istuin-
tyyny.
Istuintyynyn alla oleva lukitusme-
kanismi vapautuu mahdollistaen
istuintyynyn nostamisen.
3
1
2
OM0K269FI.book Page 146 Wednesday, July 27, 2016 6:04 PM

1473-3. Istuimien säätö
3
Kunkin komponentin toiminta
OM0K269FI
Kiinnitä hihnat pääntukiin.3
VAROITUS
Ota seuraavat varotoimenpiteet huomioon. Näiden ohjeiden noudattamatta
jättäminen voi johtaa kuolemaan tai vakavaan loukkaantumiseen.
■Kun irrotat takaist uimen istuintyynyt
● Älä irrota istuintyynyjä auton liikkuessa.
● Älä vahingoita ketään irrotetuilla istuintyynyillä tai pudota niitä päällesi.
■ Kun kiinnität takaistuintyynyt takaisin paikoilleen tai palautat istuinosat
takaisin paikoilleen
● Varo, etteivät kätesi tai jalkasi jää puristuksiin istuimen väliin.
● Varmistu, ettei istuimen alla ole mitään esteitä, jotka voisivat estää istuinta
lukittumasta kunnolla paikoilleen.
● Varmistu että takaistuintyynyt, istuinosat ovat kunnolla lukkiutuneet paina-
malla ylöspäin ja alaspäin.
● Varmistu, että turvavyöt eivät ole kiertyneinä tai juuttuneina istuintyynyihin.
OM0K269FI.book Page 147 Wedne sday, July 27, 2016 6:04 PM

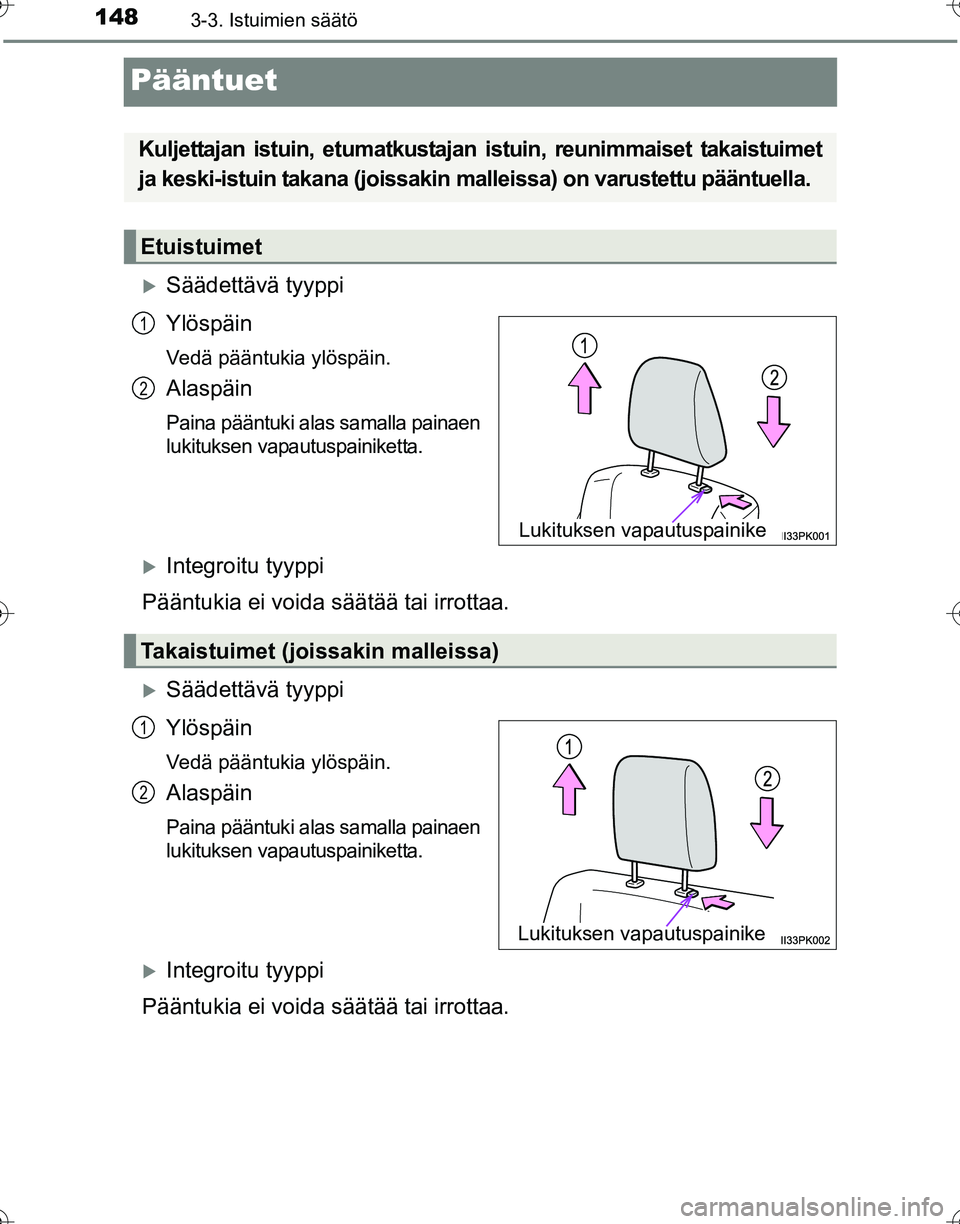

1483-3. Istuimien säätö
OM0K269FI
Pääntuet
XSäädettävä tyyppi
Ylöspäin
Vedä pääntukia ylöspäin.
Alaspäin
Paina pääntuki alas samalla painaen
lukituksen vapautuspainiketta.
XIntegroitu tyyppi
Pääntukia ei voida säätää tai irrottaa.
XSäädettävä tyyppi
Ylöspäin
Vedä pääntukia ylöspäin.
Alaspäin
Paina pääntuki alas samalla painaen
lukituksen vapautuspainiketta.
XIntegroitu tyyppi
Pääntukia ei voida säätää tai irrottaa.
Kuljettajan istuin, etumatkustajan istuin, reunimmaiset takaistuimet
ja keski-istuin takana (joissakin mall eissa) on varustettu pääntuella.
Etuistuimet
Lukituksen vapautuspainike
1
2
Takaistuimet (joissakin malleissa)
Lukituksen vapautuspainike
1
2
OM0K269FI.book Page 148 Wednesday, July 27, 2016 6:04 PM

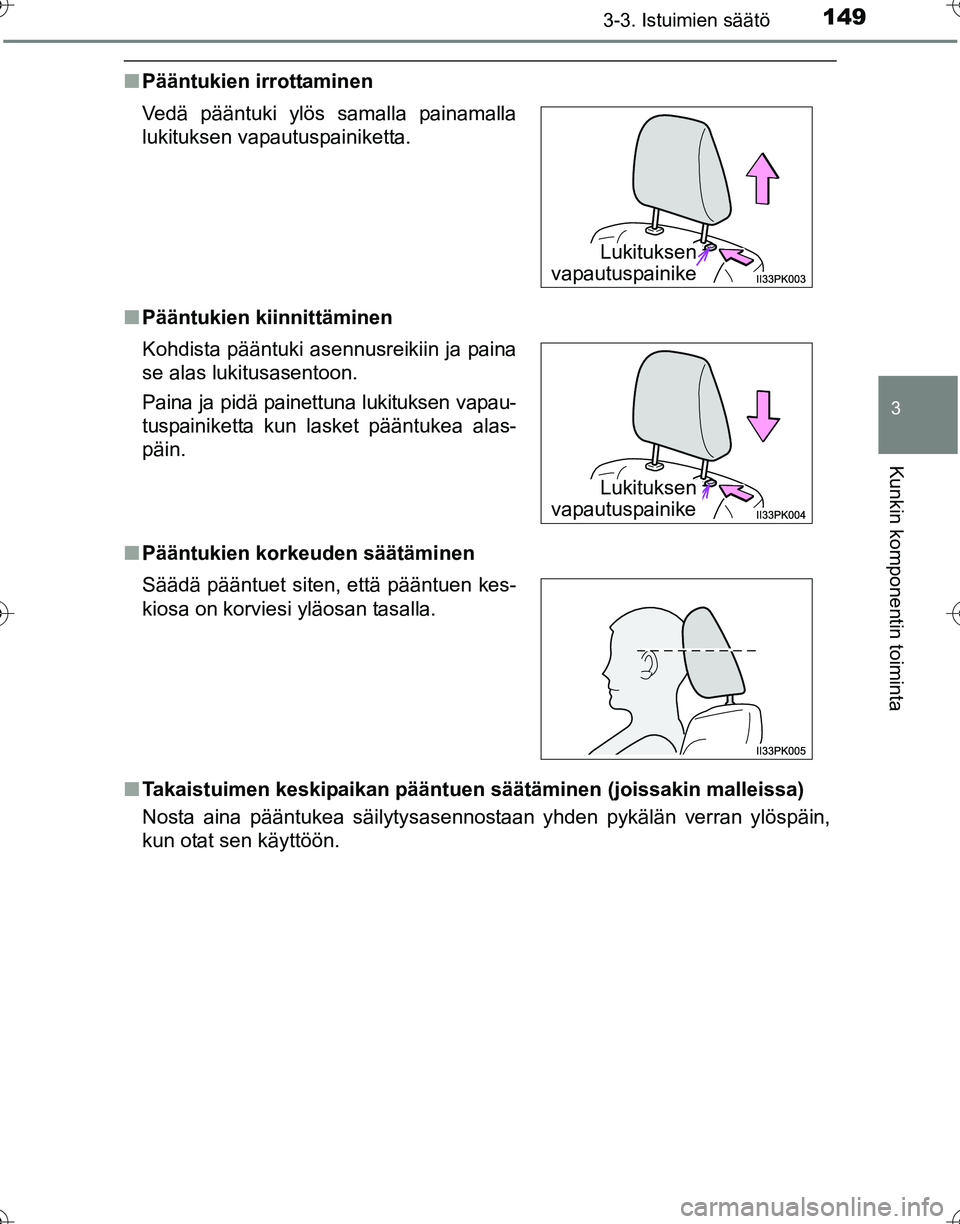

1493-3. Istuimien säätö
3
Kunkin komponentin toiminta
OM0K269FI
■Pääntukien irrottaminen
■ Pääntukien kiinnittäminen
■ Pääntukien korkeuden säätäminen
■ Takaistuimen keskipaikan pääntuen säätäminen (joissakin malleissa)
Nosta aina pääntukea säilytysasennostaan yhden pykälän verran ylöspäin,
kun otat sen käyttöön. Vedä pääntuki ylös samalla painamalla
lukituksen vapautuspainiketta.
Kohdista pääntuki asennusreikiin ja paina
se alas lukitusasentoon.
Paina ja pidä painettuna lukituksen vapau-
tuspainiketta kun lasket pääntukea alas-
päin.
Säädä pääntuet siten, että pääntuen kes-
kiosa on korviesi yläosan tasalla.
Lukituksen
vapautuspainike
Lukituksen
vapautuspainike
OM0K269FI.book Page 149 Wedne sday, July 27, 2016 6:04 PM

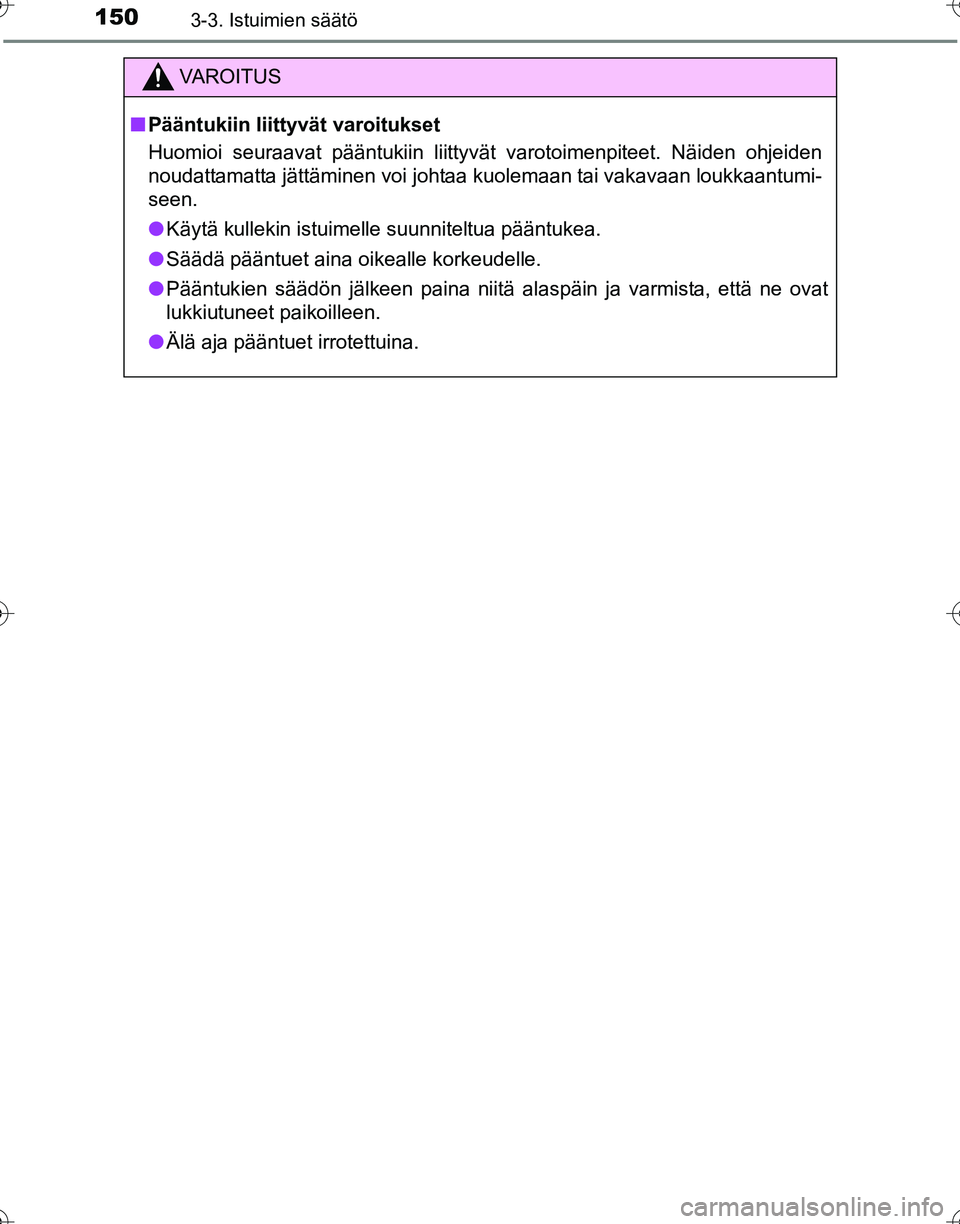

1503-3. Istuimien säätö
OM0K269FI
VAROITUS
■Pääntukiin liittyvät varoitukset
Huomioi seuraavat pääntukiin liittyvät varotoimenpiteet. Näiden ohjeiden
noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan loukkaantumi-
seen.
● Käytä kullekin istuimelle suunniteltua pääntukea.
● Säädä pääntuet aina oikealle korkeudelle.
● Pääntukien säädön jälkeen paina niitä alaspäin ja varmista, että ne ovat
lukkiutuneet paikoilleen.
● Älä aja pääntuet irrotettuina.
OM0K269FI.book Page 150 Wedne sday, July 27, 2016 6:04 PM

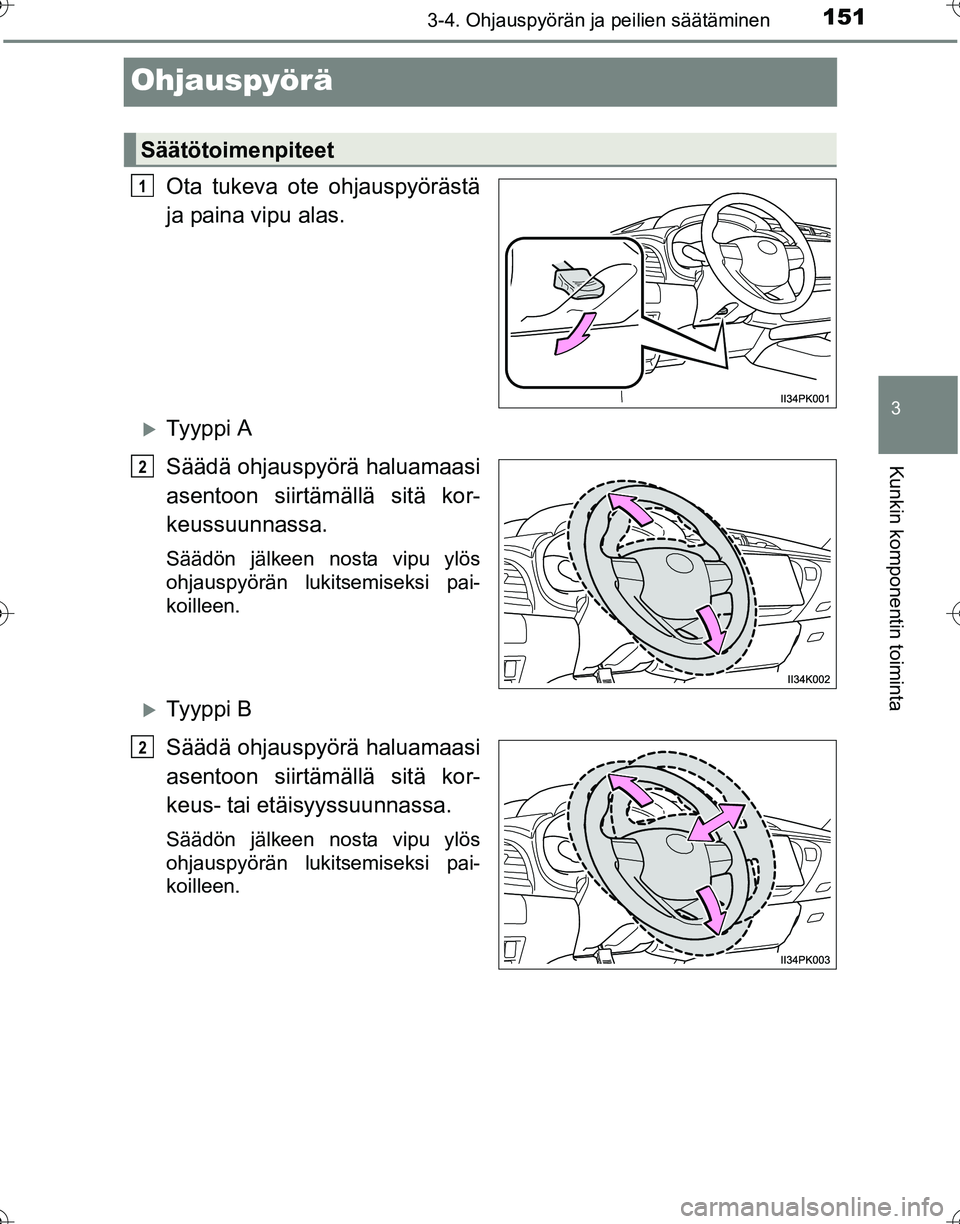

151
3
3-4. Ohjauspyörän ja peilien säätäminen
Kunkin komponentin toiminta
OM0K269FI
Ohjauspyörä
Ota tukeva ote ohjauspyörästä
ja paina vipu alas.
XTy y p p i A
Säädä ohjauspyörä haluamaasi
asentoon siirtämällä sitä kor-
keussuunnassa.
Säädön jälkeen nosta vipu ylös
ohjauspyörän lukitsemiseksi pai-
koilleen.
XTy y p p i B
Säädä ohjauspyörä haluamaasi
asentoon siirtämällä sitä kor-
keus- tai etäisyyssuunnassa.
Säädön jälkeen nosta vipu ylös
ohjauspyörän lukitsemiseksi pai-
koilleen.
Säätötoimenpiteet
1
2
2
OM0K269FI.book Page 151 Wednesday, July 27, 2016 6:04 PM

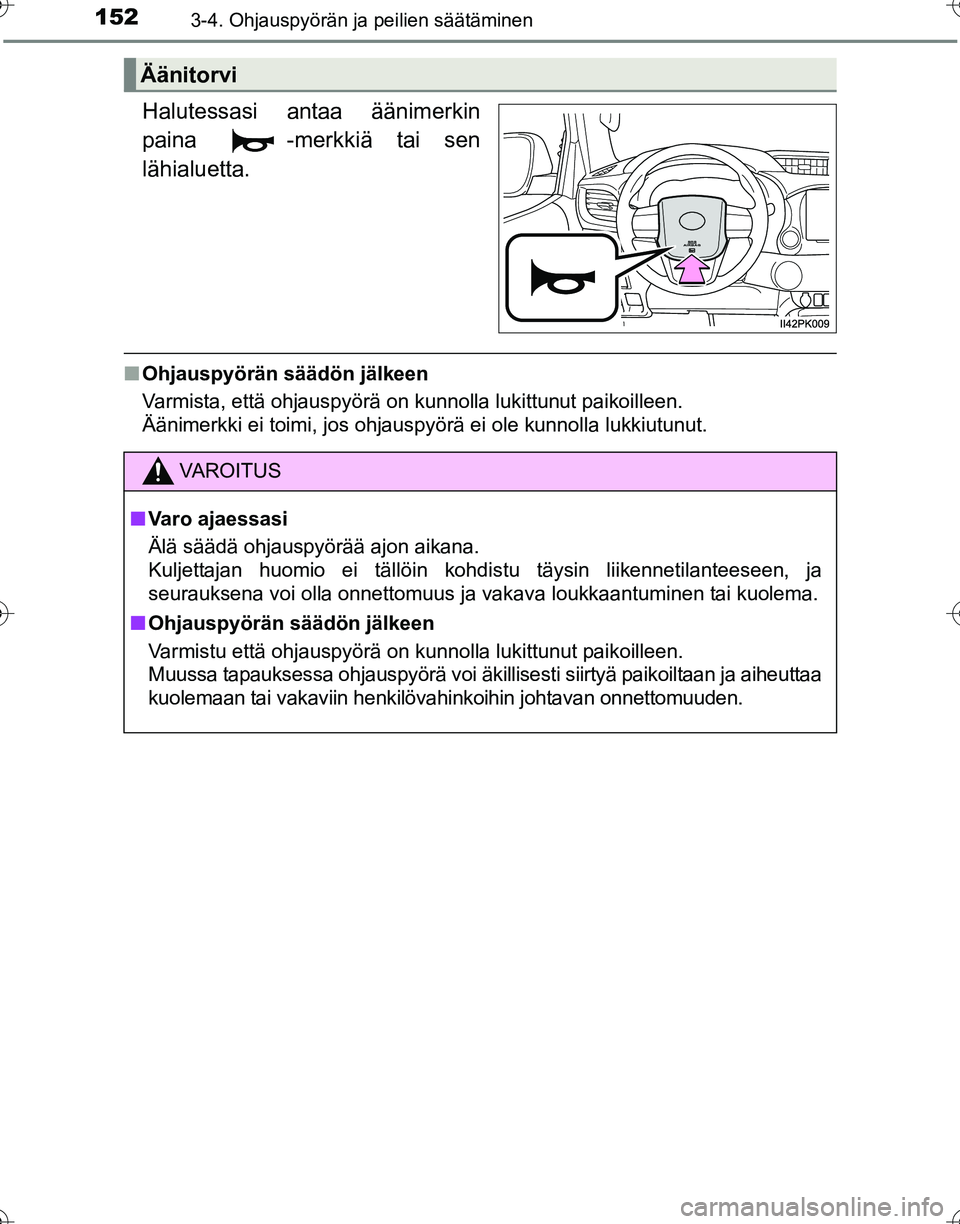

1523-4. Ohjauspyörän ja peilien säätäminen
OM0K269FI
Halutessasi antaa äänimerkin
paina -merkkiä tai sen
lähialuetta.
■Ohjauspyörän säädön jälkeen
Varmista, että ohjauspyörä on kunnolla lukittunut paikoilleen.
Äänimerkki ei toimi, jos ohjausp yörä ei ole kunnolla lukkiutunut.
Äänitorvi
VAROITUS
■Varo ajaessasi
Älä säädä ohjauspyörää ajon aikana.
Kuljettajan huomio ei tällöin kohdistu täysin liikennetilanteeseen, ja
seurauksena voi olla onnettomuus ja vakava loukkaantuminen tai kuolema.
■ Ohjauspyörän säädön jälkeen
Varmistu että ohjauspyörä on kunnolla lukittunut paikoilleen.
Muussa tapauksessa ohjauspyörä voi äkillisesti siirtyä paikoiltaan ja aiheuttaa
kuolemaan tai vakaviin henkilövahinkoihin johtavan onnettomuuden.
OM0K269FI.book Page 152 Wedne sday, July 27, 2016 6:04 PM
