731-2. Lasten turvallisuus
1
OM0K269FI
Turvallisuuden vuoksi

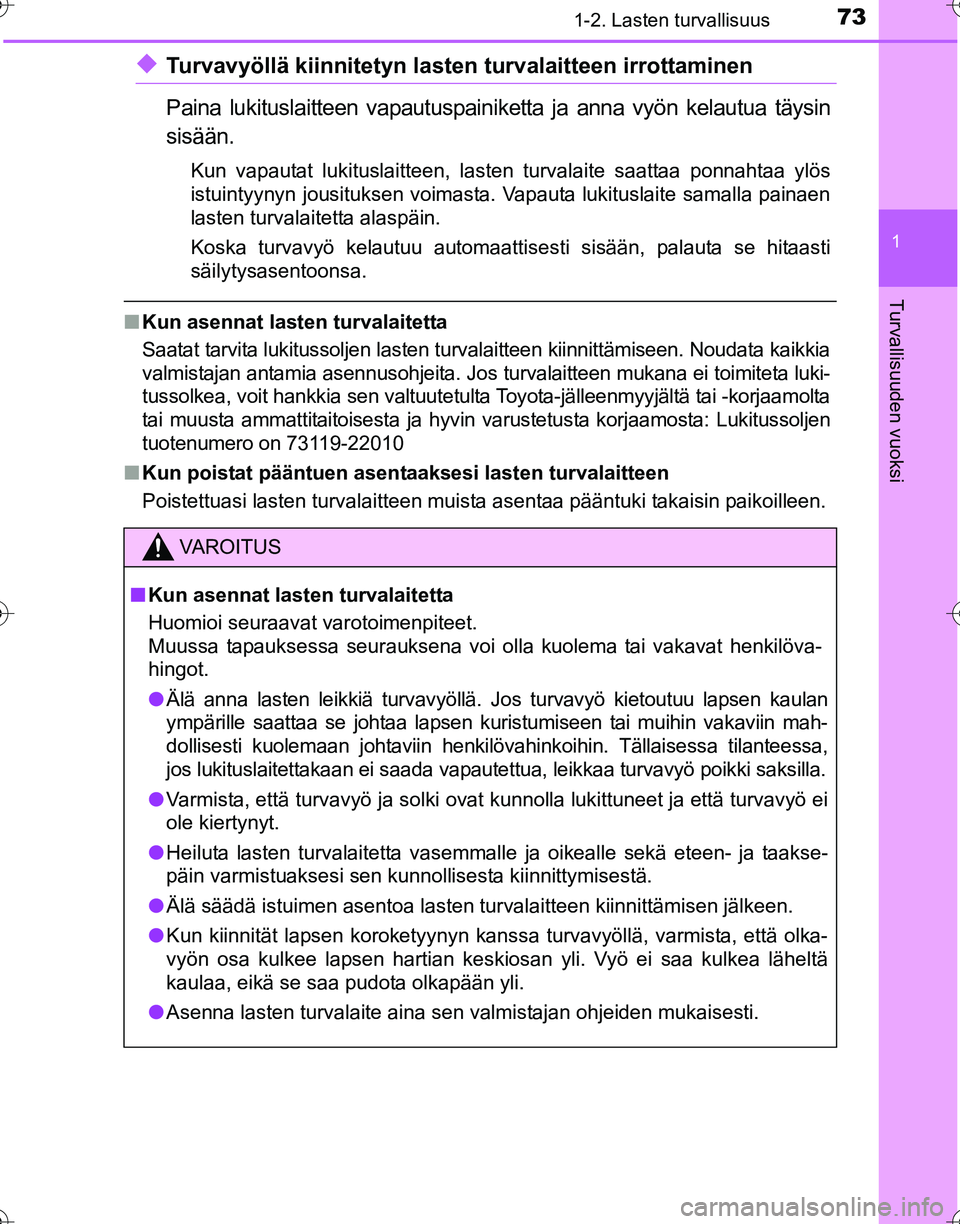

◆Turvavyöllä kiinnitetyn lasten turvalaitteen irrottaminen
Paina lukituslaitteen vapautuspainiketta ja anna vyön kelautua täysin
sisään.
Kun vapautat lukituslaitteen, lasten turvalaite saattaa ponnahtaa ylös
istuintyynyn jousituksen voimasta. Vapauta lukituslaite samalla painaen
lasten turvalaitetta alaspäin.
Koska turvavyö kelautuu automaattisesti sisään, palauta se hitaasti
säilytysasentoonsa.
■ Kun asennat lasten turvalaitetta
Saatat tarvita lukitussoljen lasten turvalaitteen kiinnittämiseen. Noudata kaikkia
valmistajan antamia asennusohjeita. Jos turvalaitteen mukana ei toimiteta luki-
tussolkea, voit hankkia sen valtuutetulta Toyota-jälleenmyyjältä tai -korjaamolta
tai muusta ammattitaitoisesta ja hyvin varustetusta korjaamosta: Lukitussoljen
tuotenumero on 73119-22010
■ Kun poistat pääntuen asent aaksesi lasten turvalaitteen
Poistettuasi lasten turvalaitteen muista asentaa pääntuki takaisin paikoilleen.
VAROITUS
■ Kun asennat lasten turvalaitetta
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot.
● Älä anna lasten leikkiä turvavyöllä. Jos turvavyö kietoutuu lapsen kaulan
ympärille saattaa se johtaa lapsen kuristumiseen tai muihin vakaviin mah-
dollisesti kuolemaan johtaviin henkilövahinkoihin. Tällaisessa tilanteessa,
jos lukituslaitettakaan ei saada vapautettua, leikkaa turvavyö poikki saksilla.
● Varmista, että turvavyö ja solki ovat kunnolla lukittuneet ja että tur\
vavyö ei
ole kiertynyt.
● Heiluta lasten turvalaitetta vasemmalle ja oikealle sekä eteen- ja taakse-
päin varmistuaksesi sen kunnollisesta kiinnittymisestä.
● Älä säädä istuimen asentoa lasten turvalaitteen kiinnittämisen jälkeen.
● Kun kiinnität lapsen koroketyynyn kanssa turvavyöllä, varmista, että olka-
vyön osa kulkee lapsen hartian keskiosan yli. Vyö ei saa kulkea läheltä
kaulaa, eikä se saa pudota olkapään yli.
● Asenna lasten turvalaite aina sen valmistajan ohjeiden mukaisesti.
OM0K269FI.book Page 73 Wedn esday, July 27, 2016 6:04 PM

741-2. Lasten turvallisuus
OM0K269FI■

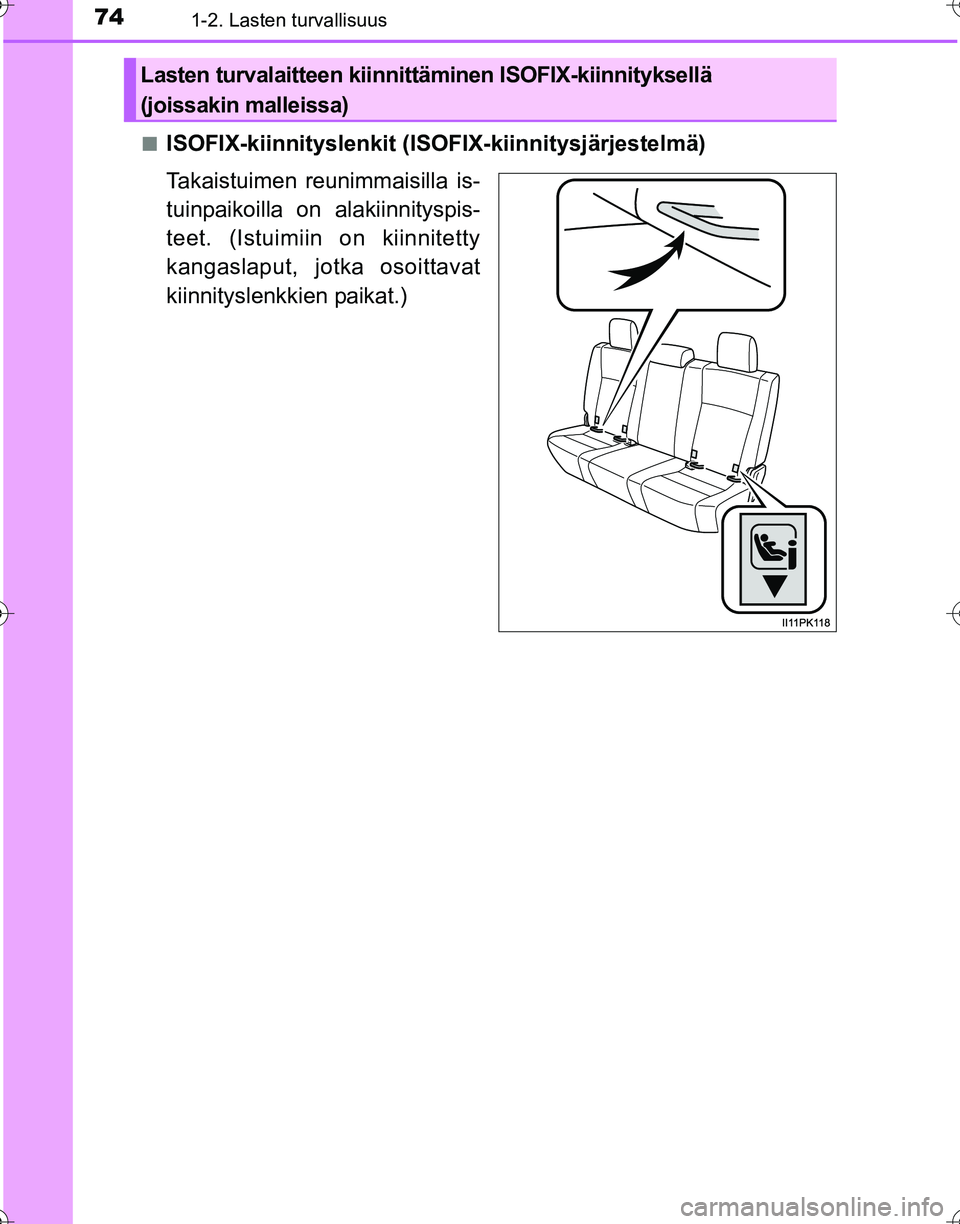

ISOFIX-kiinnityslenkit (ISO
FIX-kiinnitysjärjestelmä)
Takaistuimen reunimmaisilla is-
tuinpaikoilla on alakiinnityspis-
teet. (Istuimiin on kiinnitetty
kangaslaput, jotka osoittavat
kiinnityslenkkien paikat.)
Lasten turvalaitteen kiinnittä minen ISOFIX-kiinnityksellä
(joissakin malleissa)
OM0K269FI.book Page 74 Wedn esday, July 27, 2016 6:04 PM

751-2. Lasten turvallisuus
1
OM0K269FI
Turvallisuuden vuoksi
■ECE R44 ISOFIX mukaisten lasten turvalaitteiden painoluokan
ja kokoluokan varmistaminen
Varmista vastaava [Painoluokka] lapsen painon perusteella ( →S. 60)
(Esim. 1) Kun paino on 12 kg, [Painoluokka 0+]
(Esim. 2) Kun paino on 15 kg, [Painoluokka I]
Kokoluokan varmistaminen
Valitse kokoluokka, joka vastaa kohdassa vahvistettua [Pai-
noluokkaa] taulukosta [Lasten tu rvalaitteiden ISOFIX (ECE R44)
kiinnitys - suositeltujen last en turvalaitteiden taulukko] ( →S. 76)
*.
(Esim. 1) Kun [Painoluokka on 0+] vastaa se kokoluokkia [C],
[D], [E].
(Esim. 2) Kun [Painoluokka on I] va staa se kokoluokkia [A], [B],
[B1], [C], [D].
*: Kuitenkaan taulukon merkinnät [X] eivät ole valittavissa, vaikka niillä olisi vastaava kokoluokka soveltuvuustaulukossa [Istuinpaikka]. Valitse
myös tuote, joka on määritelty kohdassa [Suositellut lasten turvalaitteet]
(→S. 77), jos luettelossa on merkintä [IL].
1
2
1
OM0K269FI.book Page 75 Wedn esday, July 27, 2016 6:04 PM

761-2. Lasten turvallisuus
OM0K269FI■

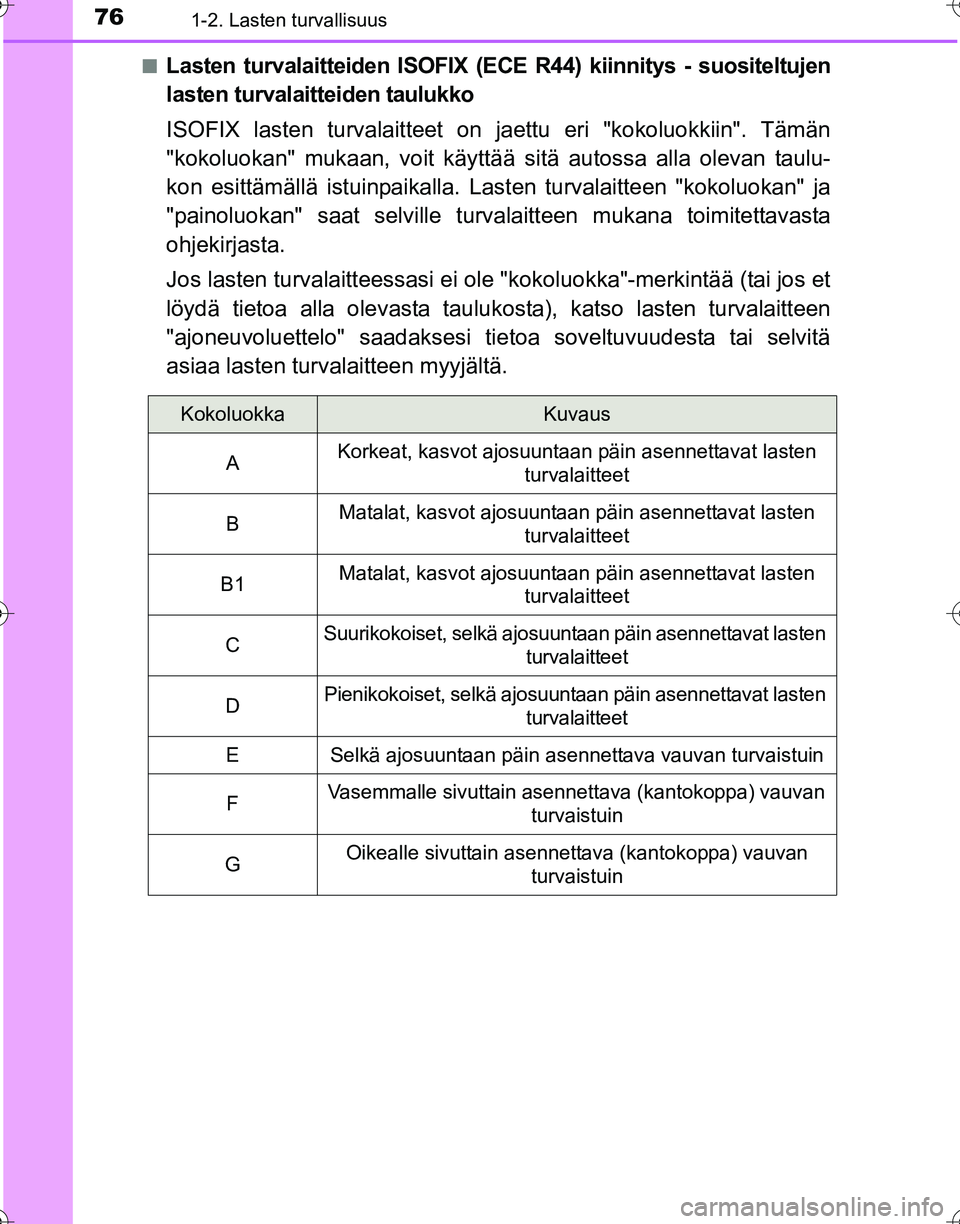

Lasten turvalaitteiden
ISOFIX (ECE R44) kiinnitys - suositeltujen
lasten turvalaitteiden taulukko
ISOFIX lasten turvalaitteet on jaettu eri "kokoluokkiin". Tämän
"kokoluokan" mukaan, voit käyttää sitä autossa alla olevan taulu-
kon esittämällä istuinpaikalla. Las ten turvalaitteen "kokoluokan" ja
"painoluokan" saat selville turval aitteen mukana toimitettavasta
ohjekirjasta.
Jos lasten turvalaitteessasi ei ole "kokoluokka"-merkintää (tai jos et
löydä tietoa alla olevasta tauluk osta), katso lasten turvalaitteen
"ajoneuvoluettelo" saadaksesi tietoa soveltuvuudesta tai selvitä
asiaa lasten turvalaitteen myyjältä.
KokoluokkaKuvaus
A Korkeat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
B Matalat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
B1 Matalat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
C Suurikokoiset, selkä ajosuuntaan päin asennettavat lasten
turvalaitteet
D Pienikokoiset, selkä ajosuuntaan päin asennettavat lasten
turvalaitteet
E Selkä ajosuuntaan päin asennettava vauvan turvaistuin
F Vasemmalle sivuttain asennettava (kantokoppa) vauvan
turvaistuin
G Oikealle sivuttain asennettava (kantokoppa) vauvan
turvaistuin
OM0K269FI.book Page 76 Wedn esday, July 27, 2016 6:04 PM

771-2. Lasten turvallisuus
1
OM0K269FI
Turvallisuuden vuoksi

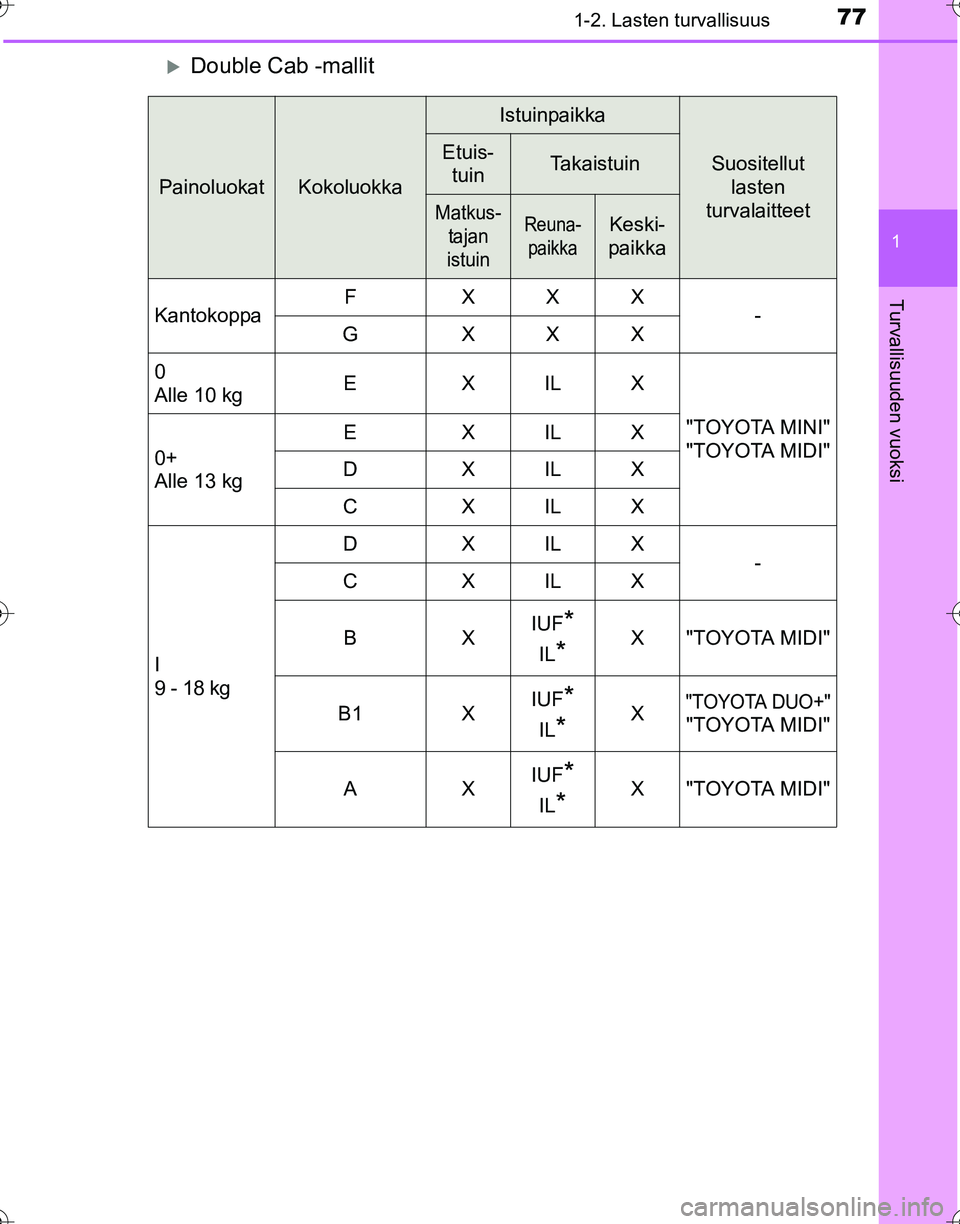

XDouble Cab -mallit
PainoluokatKokoluokka
Istuinpaikka
Suositellut lasten
turvalaitteetEtuis- tuinTakaistuin
Matkus- tajan
istuinReuna-
paikkaKeski-
paikka
Kantokoppa FXXX
-
GXXX
0
Alle 10 kg EXILX
"TOYOTA MINI"
"TOYOTA MIDI"
0+
Alle 13 kg EXILX
DXILX
CXILX
I
9 - 18 kg DXILX
-
CXILX
BX IUF
*
IL*X"TOYOTA MIDI"
B1 X IUF
*
IL*X"TOYOTA DUO+"
"TOYOTA MIDI"
AX IUF
*
IL*X"TOYOTA MIDI"
OM0K269FI.book Page 77 Wedn
esday, July 27, 2016 6:04 PM

781-2. Lasten turvallisuus
OM0K269FI

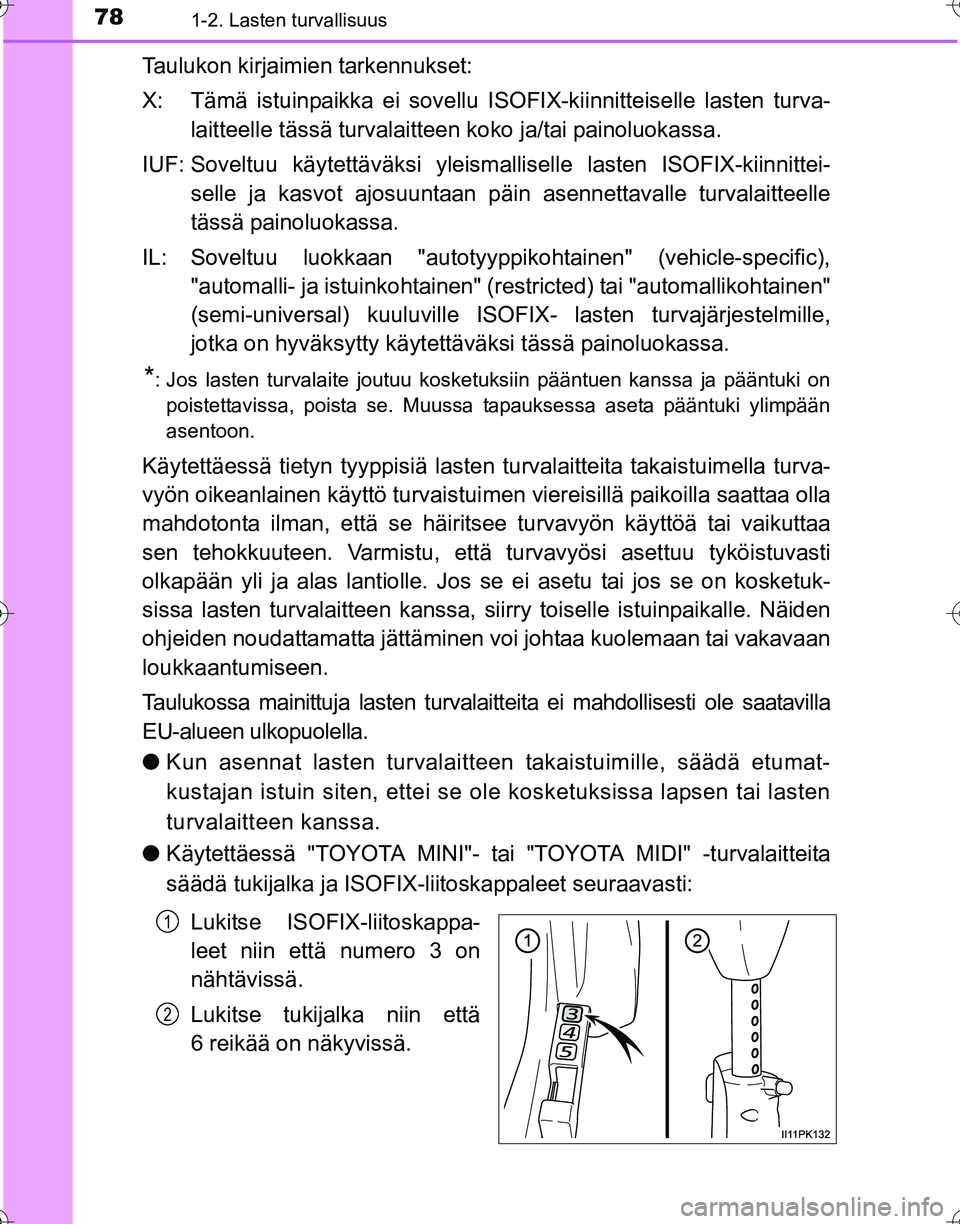

Taulukon kirjaimien tarkennukset:
X: Tämä istuinpaikka ei sovellu ISOFIX-kiinnitteiselle lasten turva-laitteelle tässä turvalaitteen koko ja/tai painoluokassa.
IUF: Soveltuu käyt ettäväksi yleismalliselle lasten ISOFIX-kiinnittei-
selle ja kasvot ajosuuntaan päin asennettavalle turvalaitteelle
tässä painoluokassa.
IL: Soveltuu luokkaan "autotyyppi kohtainen" (vehicle-specific),
"automalli- ja istuinkohtainen" (r estricted) tai "automallikohtainen"
(semi-universal) kuul uville ISOFIX- lasten turvajärjestelmille,
jotka on hyväksytty käytettäväksi tässä painoluokassa.
*: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki on poistettavissa, poista se. Muussa tapauksessa aseta pääntuki ylimpään
asentoon.
Käytettäessä tietyn tyyppisiä lasten turvalaitteita takaistuimella turva-
vyön oikeanlainen käyttö turvaistui men viereisillä paikoilla saattaa olla
mahdotonta ilman, että se häiritsee turvavyön käyttöä tai vaikuttaa
sen tehokkuuteen. Varmistu, että turvavyösi asettuu tyköistuvasti
olkapään yli ja alas lantiolle. Jos se ei asetu tai jos se on kosketuk-
sissa lasten turvalaitteen kanssa, siirry toiselle istuinpaikalle. Näiden
ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan
loukkaantumiseen.
Taulukossa mainittuja lasten turval aitteita ei mahdollisesti ole saatavilla
EU-alueen ulkopuolella.
● Kun asennat lasten turvalaitteen takaistuimille, säädä etumat-
kustajan istuin siten, ettei se ole kosketuksissa lapsen tai lasten
turvalaitteen kanssa.
● Käytettäessä "TOYOTA MINI"- tai "TOYOTA MIDI" -turvalaitteita
säädä tukijalka ja ISOFIX- liitoskappaleet seuraavasti:
Lukitse ISOFIX-liitoskappa-
leet niin että numero 3 on
nähtävissä.
Lukitse tukijalka niin että
6 reikää on näkyvissä.
1
2
OM0K269FI.book Page 78 Wedn esday, July 27, 2016 6:04 PM

791-2. Lasten turvallisuus
1
OM0K269FI
Turvallisuuden vuoksi

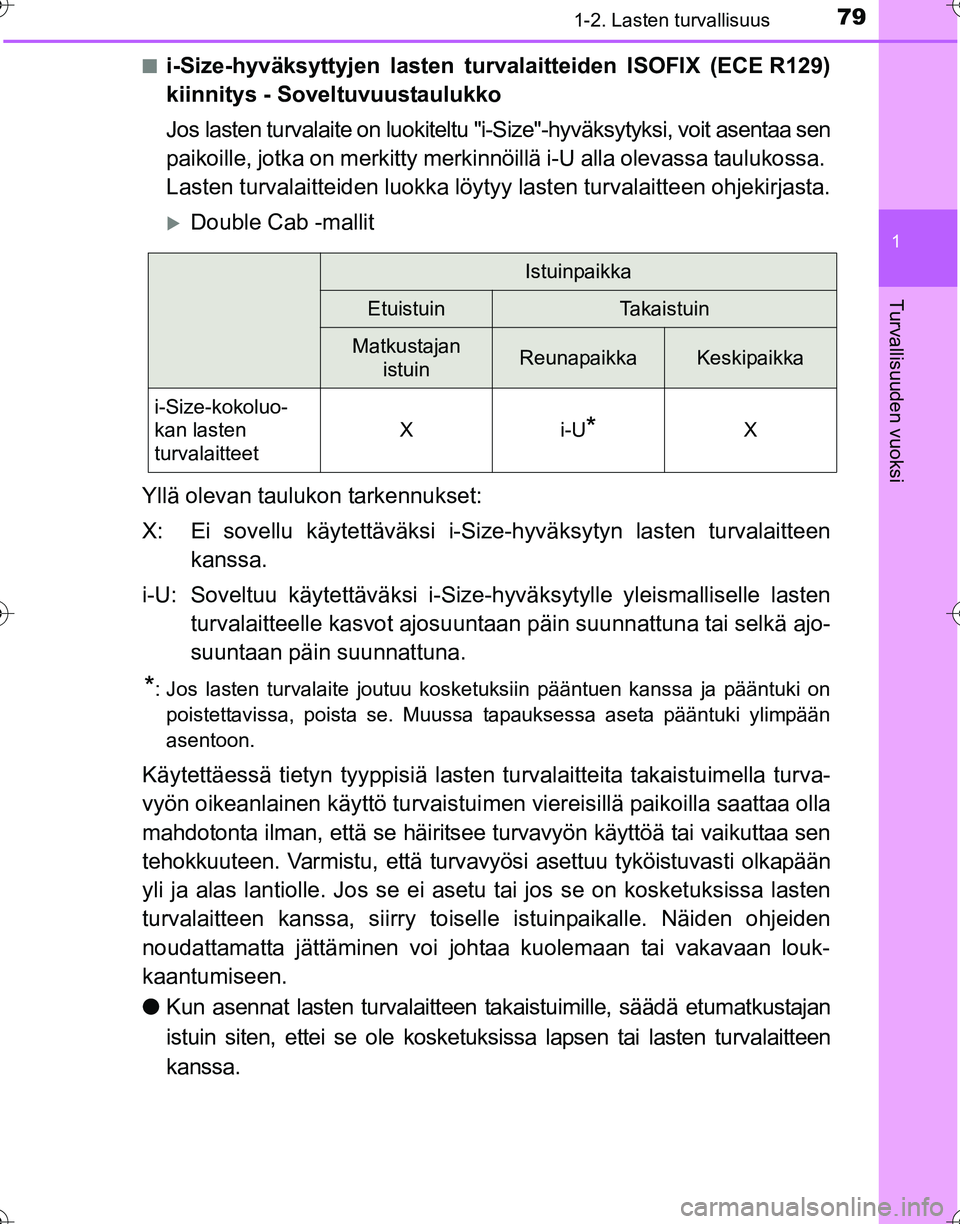

■i-Size-hyväksyttyjen lasten turvalaitteiden ISOFIX (ECE R129)
kiinnitys - Soveltuvuustaulukko
Jos lasten turvalaite on luokiteltu "i-Size"-hyväksytyksi, voit asentaa sen
paikoille, jotka on merkitty merkin nöillä i-U alla olevassa taulukossa.
Lasten turvalaitteiden luokka löytyy lasten turvalaitteen ohjekirjasta.
XDouble Cab -mallit
Yllä olevan taulukon tarkennukset:
X: Ei sovellu käytettäväksi i-Size-hyväksytyn lasten turvalaitteen kanssa.
i-U: Soveltuu käytettävä ksi i-Size-hyväksytylle yleismalliselle lasten
turvalaitteelle kasvot ajosuuntaa n päin suunnattuna tai selkä ajo-
suuntaan päin suunnattuna.
*: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki on poistettavissa, poista se. Muussa tapauksessa aseta pääntuki ylimpään
asentoon.
Käytettäessä tietyn tyyppisiä lasten turvalaitteita takaistuimella turva-
vyön oikeanlainen käyttö turvaistui men viereisillä paikoilla saattaa olla
mahdotonta ilman, että se häiritsee turvavyön käyttöä tai vaikuttaa sen
tehokkuuteen. Varmistu, että turvavyösi asettuu tyköistuvasti olkapään
yli ja alas lantiolle. Jos se ei as etu tai jos se on kosketuksissa lasten
turvalaitteen kanssa, siirry toise lle istuinpaikalle. Näiden ohjeiden
noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan louk-
kaantumiseen.
● Kun asennat lasten turvalaitteen takaistuimille, säädä etumatkustajan
istuin siten, ettei se ole kosketuksissa lapsen tai lasten turvalaitteen
kanssa.
Istuinpaikka
EtuistuinTa k a i s t u i n
Matkustajan istuinReunapaikkaKeskipaikka
i-Size-kokoluo-
kan lasten
turvalaitteet
Xi-U*X
OM0K269FI.book Page 79 Wedn esday, July 27, 2016 6:04 PM

801-2. Lasten turvallisuus
OM0K269FI■

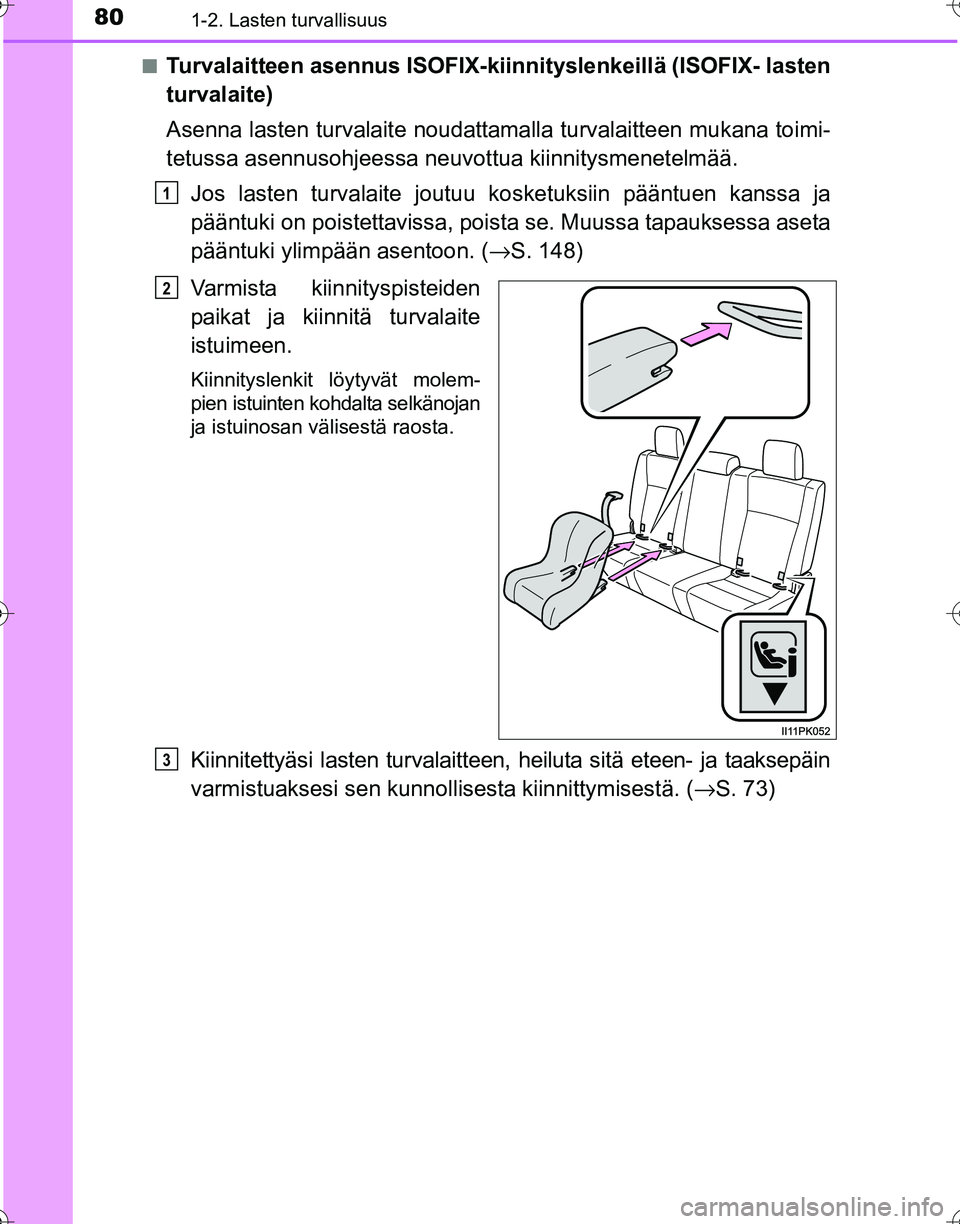

Turvalaitteen asennus ISOFIX-kiinni
tyslenkeillä (ISOFIX- lasten
turvalaite)
Asenna lasten turvalaite noudattamalla turvalaitteen mukana toimi-
tetussa asennusohjeessa neuv ottua kiinnitysmenetelmää.
Jos lasten turvalaite joutuu ko sketuksiin pääntuen kanssa ja
pääntuki on poistettavissa, poist a se. Muussa tapauksessa aseta
pääntuki ylimpään asentoon. ( →S. 148)
Varmista kiinnityspisteiden
paikat ja kiinnitä turvalaite
istuimeen.
Kiinnityslenkit löytyvät molem-
pien istuinten kohdalta selkänojan
ja istuinosan välisestä raosta.
Kiinnitettyäsi lasten turvalaitteen, heiluta sitä eteen- ja taaksepäin
varmistuaksesi sen kunnollis esta kiinnittymisestä. (→S. 73)
1
2
3
