2016 TOYOTA HILUX Omistajan Käsikirja (in Finnish)

651-2. Lasten turvallisuus
1
OM0K269FI

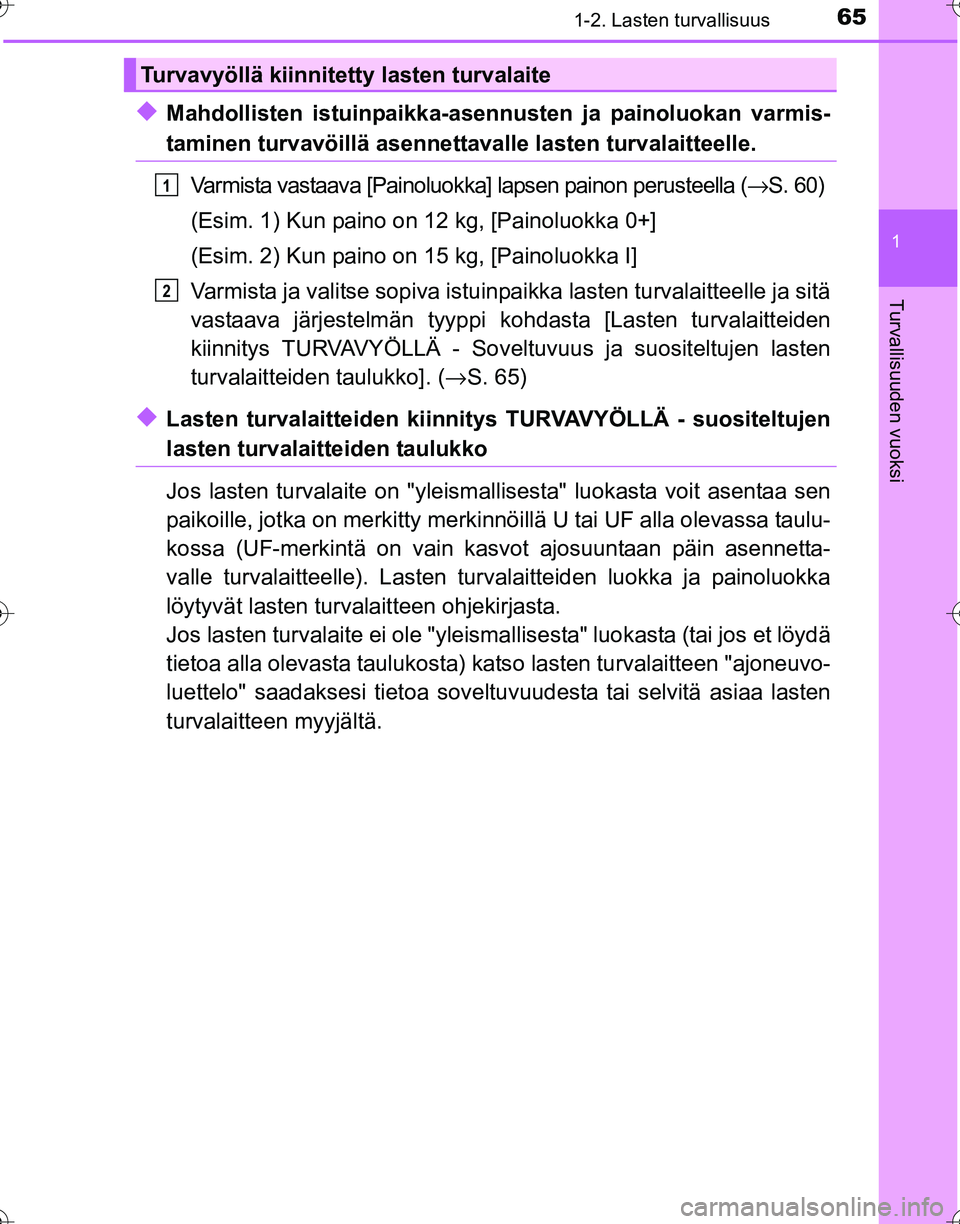

Turvallisuuden vuoksi
◆Mahdollisten istuinpaikka-asennusten ja painoluokan varmis-
taminen turvavöillä asennettavalle lasten turvalaitteelle.
Varmista vastaava [Painoluokka] lapsen painon perusteella ( →S. 60)
(Esim. 1) Kun paino on 12 kg, [Painoluokka 0+]
(Esim. 2) Kun paino on 15 kg, [Painoluokka I]
Varmista ja valitse sopiva istuinpa ikka lasten turvalaitteelle ja sitä
vastaava järjestelmän tyyppi ko hdasta [Lasten turvalaitteiden
kiinnitys TURVAVYÖLLÄ - Sovelt uvuus ja suositeltujen lasten
turvalaitteiden taulukko]. ( →S. 65)
◆Lasten turvalaitteiden kiinnity s TURVAVYÖLLÄ - suositeltujen
lasten turvalaitteiden taulukko
Jos lasten turvalaite on "yleisma llisesta" luokasta voit asentaa sen
paikoille, jotka on merkitty merkinnö illä U tai UF alla olevassa taulu-
kossa (UF-merkintä on vain kasvot ajosuuntaan päin asennetta-
valle turvalaitteelle). Lasten turv alaitteiden luokka ja painoluokka
löytyvät lasten turvalaitteen ohjekirjasta.
Jos lasten turvalaite ei ole "yleismal lisesta" luokasta (tai jos et löydä
tietoa alla olevasta taulukosta) katso lasten turvalaitteen "ajoneuvo-
luettelo" saadaksesi tietoa soveltuvuudesta tai selvitä asiaa lasten
turvalaitteen myyjältä.
Turvavyöllä kiinnitetty lasten turvalaite
1
2
OM0K269FI.book Page 65 Wedn esday, July 27, 2016 6:04 PM

661-2. Lasten turvallisuus
OM0K269FI

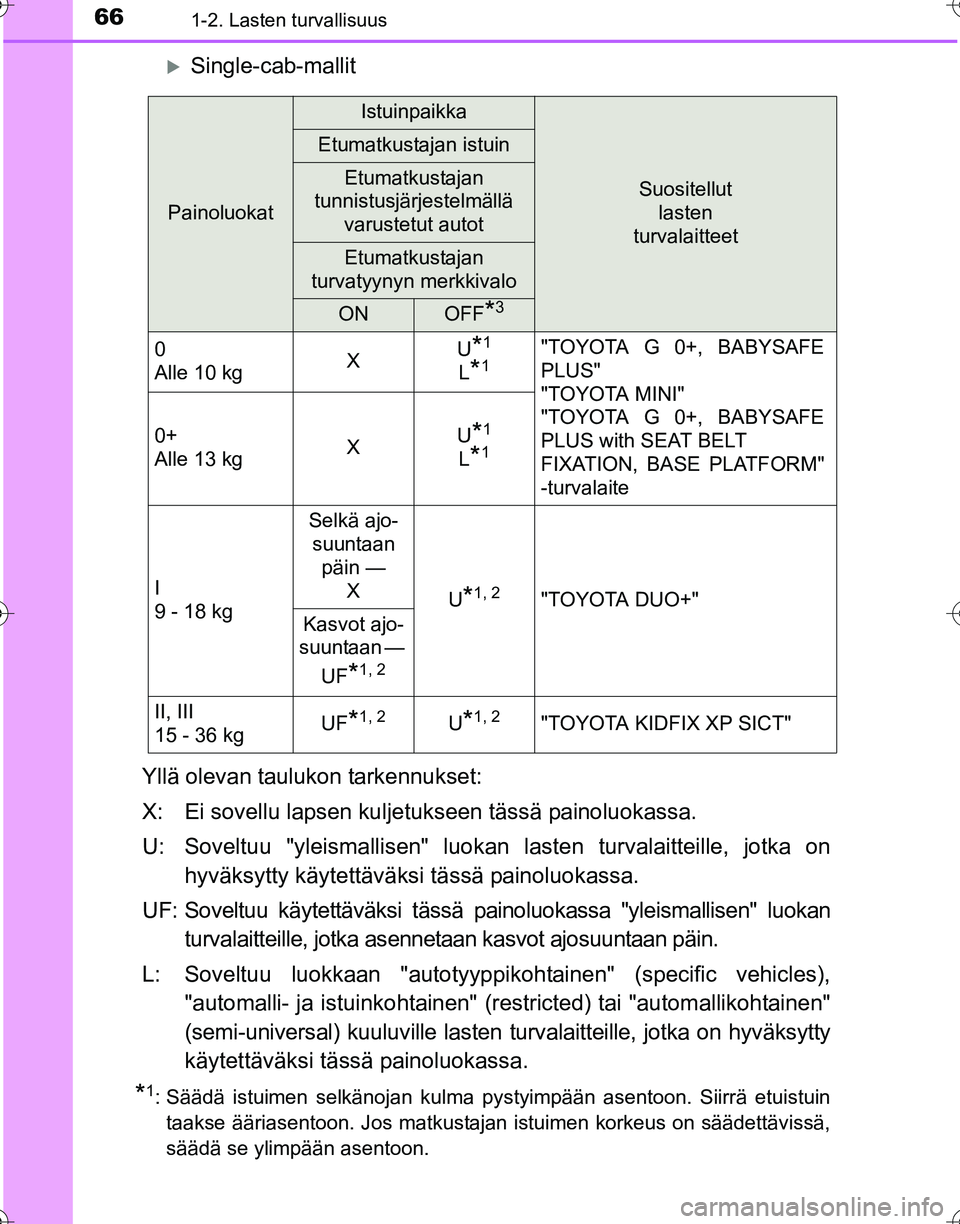

XSingle-cab-mallit
Yllä olevan taulukon tarkennukset:
X: Ei sovellu lapsen kuljetukseen tässä painoluokassa.
U: Soveltuu "yleismallisen" luokan lasten turvalaitteille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
UF: Soveltuu käytettäväksi tässä painoluokassa "yleismallisen" luokan turvalaitteille, jotka asennetaan kasvot ajosuuntaan päin.
L: Soveltuu luokkaan "autotyypp ikohtainen" (specific vehicles),
"automalli- ja istuinkohtainen" (restricted) tai "automallikohtainen"
(semi-universal) kuuluville lasten turvalaitteille, jotka on hyväksytty
käytettäväksi tässä painoluokassa.
*1: Säädä istuimen selkänojan kulma pystyimpään asentoon. Siirrä etuistuin taakse ääriasentoon. Jos matkustajan istuimen korkeus on säädettävissä,
säädä se ylimpään asentoon.
Painoluokat
Istuinpaikka
Suositellut lasten
turvalaitteet
Etumatkustajan istuin
Etumatkustajan
tunnistusjärjestelmällä varustetut autot
Etumatkustajan
turvatyynyn merkkivalo
ONOFF*3
0
Alle 10 kg XU*1
L*1"TOYOTA G 0+, BABYSAFE
PLUS"
"TOYOTA MINI"
"TOYOTA G 0+, BABYSAFE
PLUS with SEAT BELT
FIXATION, BASE PLATFORM"
-turvalaite
0+
Alle 13 kg
XU
*1
L*1
I
9 - 18 kg Selkä ajo-
suuntaan päin — X U*1, 2"TOYOTA DUO+"
Kasvot ajo-
suuntaan —
UF
*1, 2
II, III
15 - 36 kg UF*1, 2U*1, 2"TOYOTA KIDFIX XP SICT"
OM0K269FI.book Page 66 Wedn
esday, July 27, 2016 6:04 PM

671-2. Lasten turvallisuus
1
OM0K269FI
Turvallisuuden vuoksi

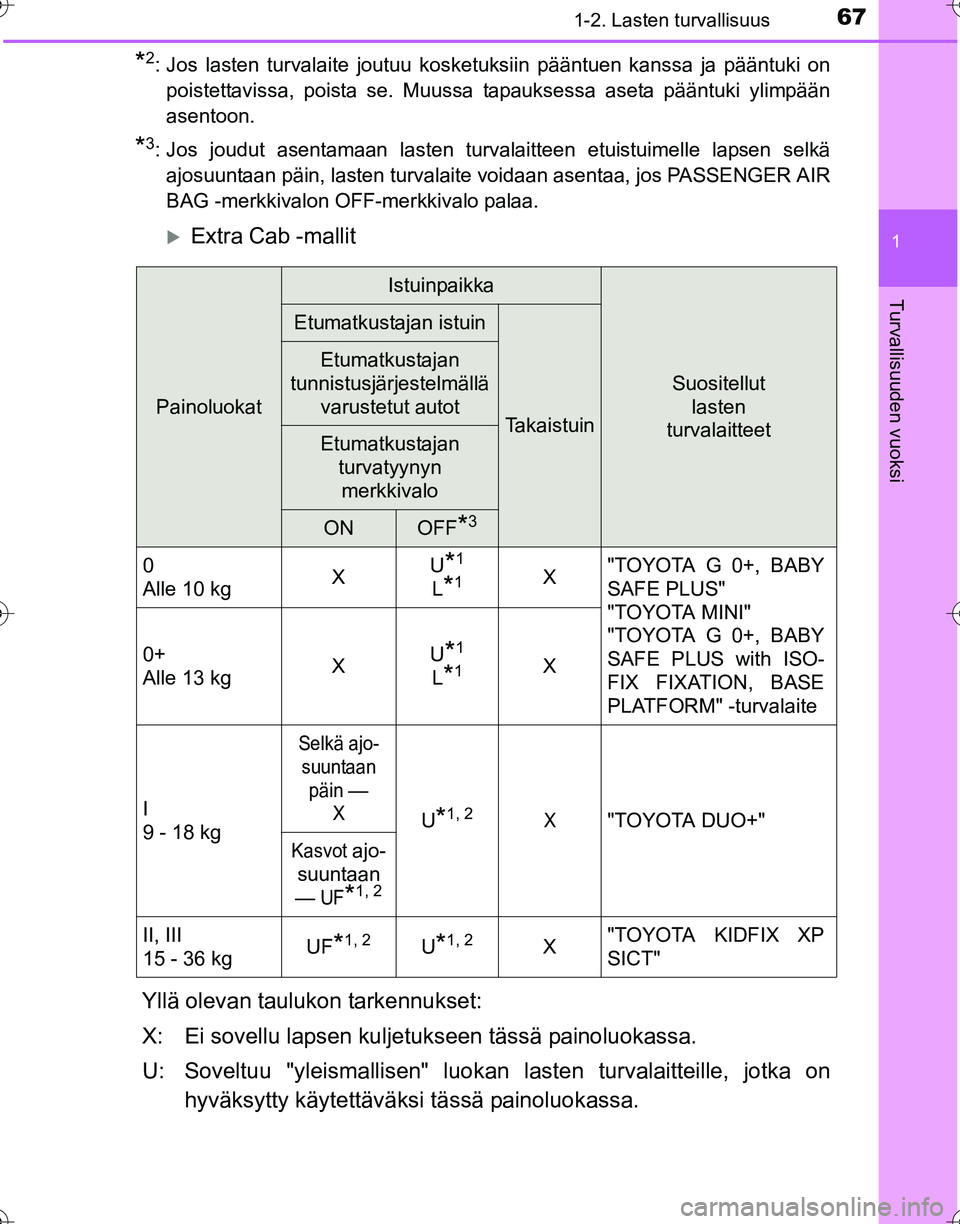

*2: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki onpoistettavissa, poista se. Muussa tapauksessa aseta pääntuki ylimpään
asentoon.
*3: Jos joudut asentamaan lasten turvalaitteen etuistuimelle lapsen selkäajosuuntaan päin, lasten turvalaite voidaan asentaa, jos PASSENGER AIR
BAG -merkkivalon OFF-merkkivalo palaa.
XExtra Cab -mallit
Yllä olevan taulukon tarkennukset:
X: Ei sovellu lapsen kuljetukseen tässä painoluokassa.
U: Soveltuu "yleismallisen" luokan lasten turvalaitteille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
Painoluokat
Istuinpaikka
Suositellut lasten
turvalaitteet
Etumatkustajan istuin
Takaistuin
Etumatkustajan
tunnistusjärjestelmällä
varustetut autot
Etumatkustajan turvatyynyn merkkivalo
ONOFF*3
0
Alle 10 kg XU*1
L*1X"TOYOTA G 0+, BABY
SAFE PLUS"
"TOYOTA MINI"
"TOYOTA G 0+, BABY
SAFE PLUS with ISO-
FIX FIXATION, BASE
PLATFORM" -turvalaite
0+
Alle 13 kg
XU
*1
L*1X
I
9 - 18 kg
Selkä ajo- suuntaan
päin
—
X
U*1, 2X"TOYOTA DUO+"
Kasvot ajo-
suuntaan
—
UF*1, 2
II, III
15 - 36 kg UF*1, 2U*1, 2X"TOYOTA KIDFIX XP
SICT"
OM0K269FI.book Page 67 Wedn
esday, July 27, 2016 6:04 PM

681-2. Lasten turvallisuus
OM0K269FI

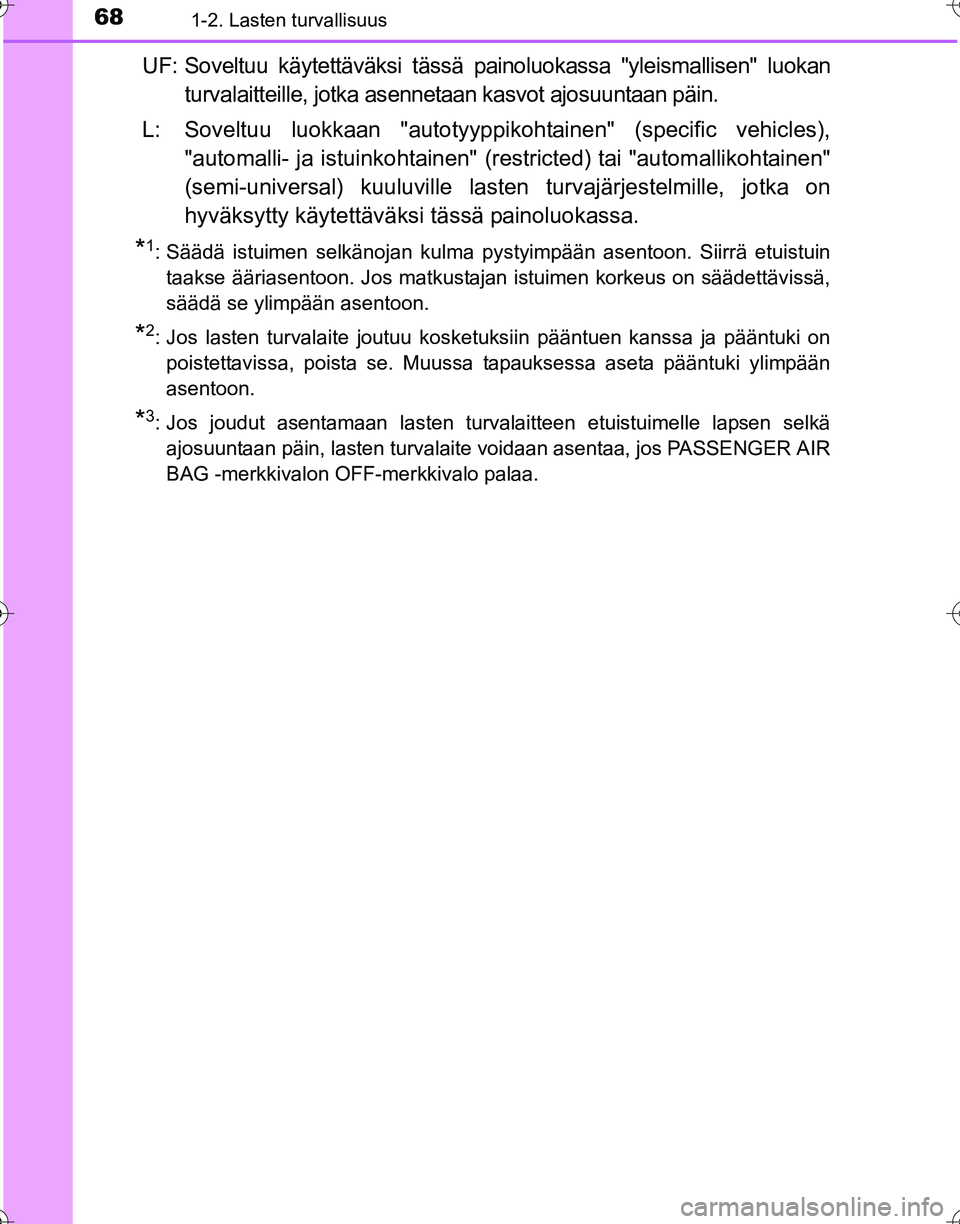

UF: Soveltuu käytettäväksi tässä painoluokassa "yleismallisen" luokanturvalaitteille, jotka asennetaan kasvot ajosuuntaan päin.
L: Soveltuu luokkaan "autotyypp ikohtainen" (specific vehicles),
"automalli- ja istuinkohtainen" (restricted) tai "automallikohtainen"
(semi-universal) kuuluville lasten turvajärjestelmille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
*1: Säädä istuimen selkänojan kulma pystyimpään asentoon. Siirrä etuistuin taakse ääriasentoon. Jos matkustajan istuimen korkeus on säädettävissä,
säädä se ylimpään asentoon.
*2: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki onpoistettavissa, poista se. Muussa tapauksessa aseta pääntuki ylimpään
asentoon.
*3: Jos joudut asentamaan lasten turvalaitteen etuistuimelle lapsen selkäajosuuntaan päin, lasten turvalaite voidaan asentaa, jos PASSENGER AIR
BAG -merkkivalon OFF-merkkivalo palaa.
OM0K269FI.book Page 68 Wedn esday, July 27, 2016 6:04 PM

691-2. Lasten turvallisuus
1
OM0K269FI
Turvallisuuden vuoksi

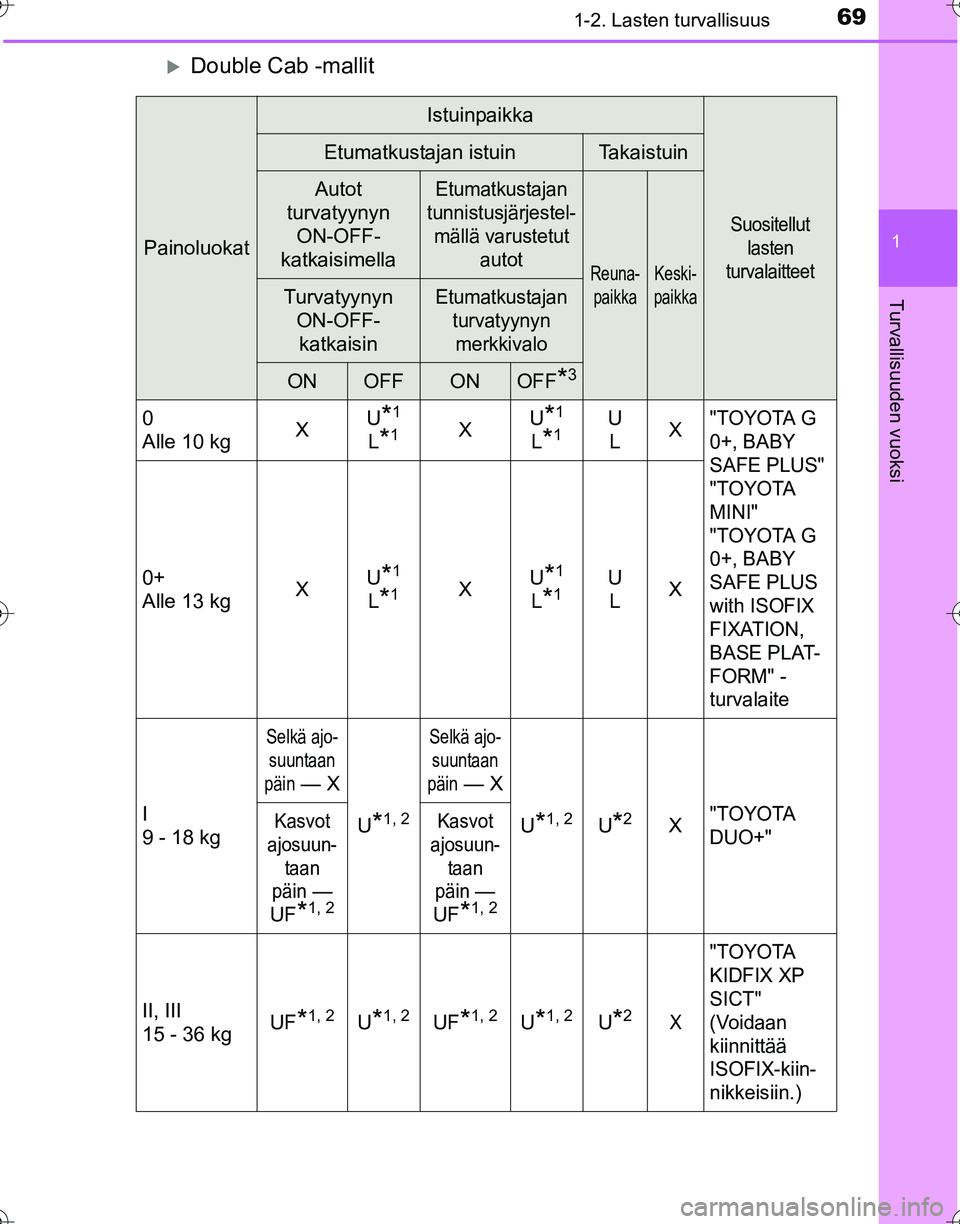

XDouble Cab -mallit
Painoluokat
Istuinpaikka
Suositellut lasten
turvalaitteet
Etumatkustajan istuinTakaistuin
Autot
turvatyynyn ON-OFF-
katkaisimellaEtumatkustajan
tunnistusjärjestel- mällä varustetut autot
Reuna-paikkaKeski-
paikka
Turvatyynyn
ON-OFF-katkaisinEtumatkustajan
turvatyynyn merkkivalo
ONOFFONOFF*3
0
Alle 10 kg XU*1
L*1XU*1
L*1U
L X"TOYOTA G
0+, BABY
SAFE PLUS"
"TOYOTA
MINI"
"TOYOTA G
0+, BABY
SAFE PLUS
with ISOFIX
FIXATION,
BASE PLAT-
FORM" -
turvalaite
0+
Alle 13 kg
XU*1
L*1XU*1
L*1U
L X
I
9 - 18 kg
Selkä ajo- suuntaan
päin
— X
U
*1, 2
Selkä ajo-suuntaan
päin
— X
U
*1, 2U*2X"TOYOTA
DUO+"Kasvot
ajosuun- taan
päin
—
UF
*1, 2
Kasvot
ajosuun- taan
päin
—
UF
*1, 2
II, III
15 - 36 kg UF*1, 2U*1, 2UF*1, 2U*1, 2U*2X
"TOYOTA
KIDFIX XP
SICT"
(Voidaan
kiinnittää
ISOFIX-kiin-
nikkeisiin.)
OM0K269FI.book Page 69 Wedn
esday, July 27, 2016 6:04 PM

701-2. Lasten turvallisuus
OM0K269FI

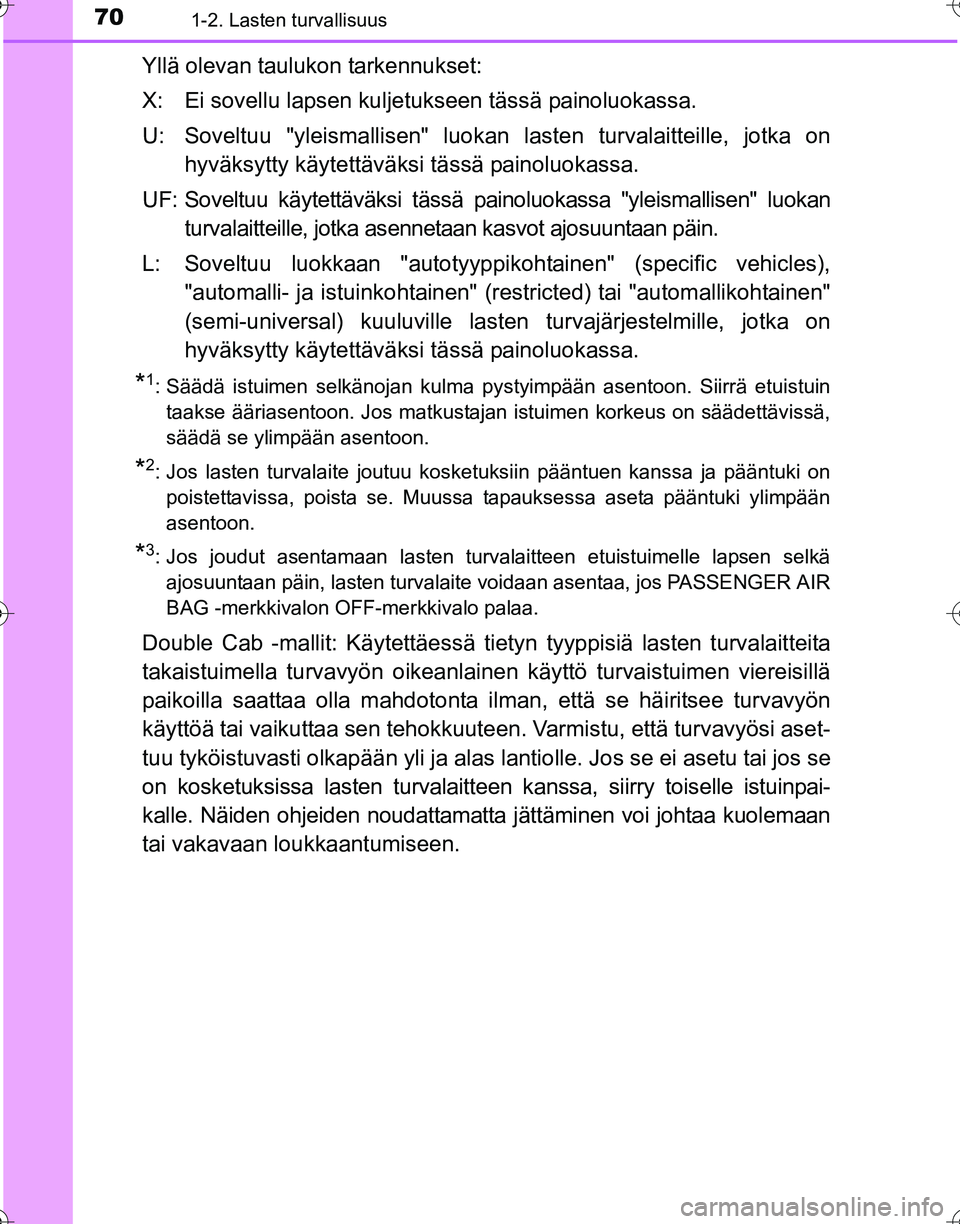

Yllä olevan taulukon tarkennukset:
X: Ei sovellu lapsen kuljetukseen tässä painoluokassa.
U: Soveltuu "yleismallisen" luokan lasten turvalaitteille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
UF: Soveltuu käytettäväksi tässä painoluokassa "yleismallisen" luokan turvalaitteille, jotka asennetaan kasvot ajosuuntaan päin.
L: Soveltuu luokkaan "autotyypp ikohtainen" (specific vehicles),
"automalli- ja istuinkohtainen" (restricted) tai "automallikohtainen"
(semi-universal) kuuluville lasten turvajärjestelmille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
*1: Säädä istuimen selkänojan kulma pystyimpään asentoon. Siirrä etuistuin taakse ääriasentoon. Jos matkustajan istuimen korkeus on säädettävissä,
säädä se ylimpään asentoon.
*2: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki onpoistettavissa, poista se. Muussa tapauksessa aseta pääntuki ylimpään
asentoon.
*3: Jos joudut asentamaan lasten turvalaitteen etuistuimelle lapsen selkäajosuuntaan päin, lasten turvalaite voidaan asentaa, jos PASSENGER AIR
BAG -merkkivalon OFF-merkkivalo palaa.
Double Cab -mallit: Käytet täessä tietyn tyyppisiä lasten turvalaitteita
takaistuimella turvavyön oikeanlain en käyttö turvaistuimen viereisillä
paikoilla saattaa olla mahdotonta ilman, että se häiritsee turvavyön
käyttöä tai vaikuttaa sen tehokkuuteen. Varmistu, että turvavyösi aset-
tuu tyköistuvasti olkapään yli ja alas lantiolle. Jos se ei asetu tai jos se
on kosketuksissa lasten turvalaitteen kanssa, siirry toiselle istuinpai-
kalle. Näiden ohjeiden noudattamatta jättäminen voi johtaa kuolemaan
tai vakavaan loukkaantumiseen.
OM0K269FI.book Page 70 Wedn esday, July 27, 2016 6:04 PM

711-2. Lasten turvallisuus
1
OM0K269FI
Turvallisuuden vuoksi

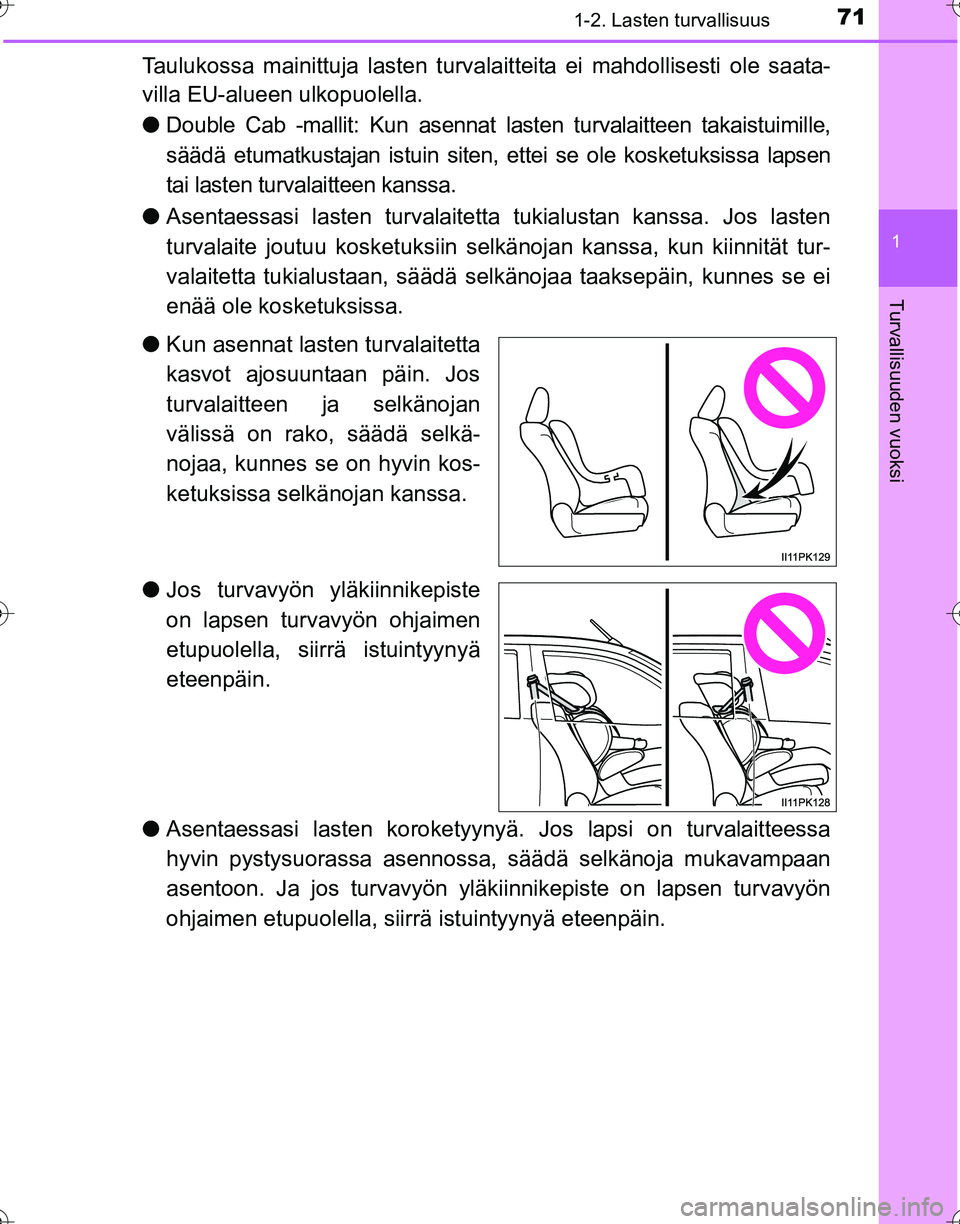

Taulukossa mainittuja lasten turvalaitteita ei mahdollisesti ole saata-
villa EU-alueen ulkopuolella.
● Double Cab -mallit: Kun asennat lasten turvalaitteen takaistuimille,
säädä etumatkustajan istuin siten, ettei se ole kosketuksissa lapsen
tai lasten turvalaitteen kanssa.
● Asentaessasi lasten turvalaitetta tukialustan kanssa. Jos lasten
turvalaite joutuu kosket uksiin selkänojan kanssa, kun kiinnität tur-
valaitetta tukialustaan, säädä selk änojaa taaksepäin, kunnes se ei
enää ole kosketuksissa.
● Kun asennat lasten turvalaitetta
kasvot ajosuuntaan päin. Jos
turvalaitteen ja selkänojan
välissä on rako, säädä selkä-
nojaa, kunnes se on hyvin kos-
ketuksissa selkänojan kanssa.
● Jos turvavyön yläkiinnikepiste
on lapsen turvavyön ohjaimen
etupuolella, siirrä istuintyynyä
eteenpäin.
● Asentaessasi lasten koroketyynyä. Jos lapsi on turvalaitteessa
hyvin pystysuorassa asennossa, säädä selkänoja mukavampaan
asentoon. Ja jos turvavyön yläkiinnikepiste on lapsen turvavyön
ohjaimen etupuolella, siirrä istuintyynyä eteenpäin.
OM0K269FI.book Page 71 Wedn esday, July 27, 2016 6:04 PM

721-2. Lasten turvallisuus
OM0K269FI

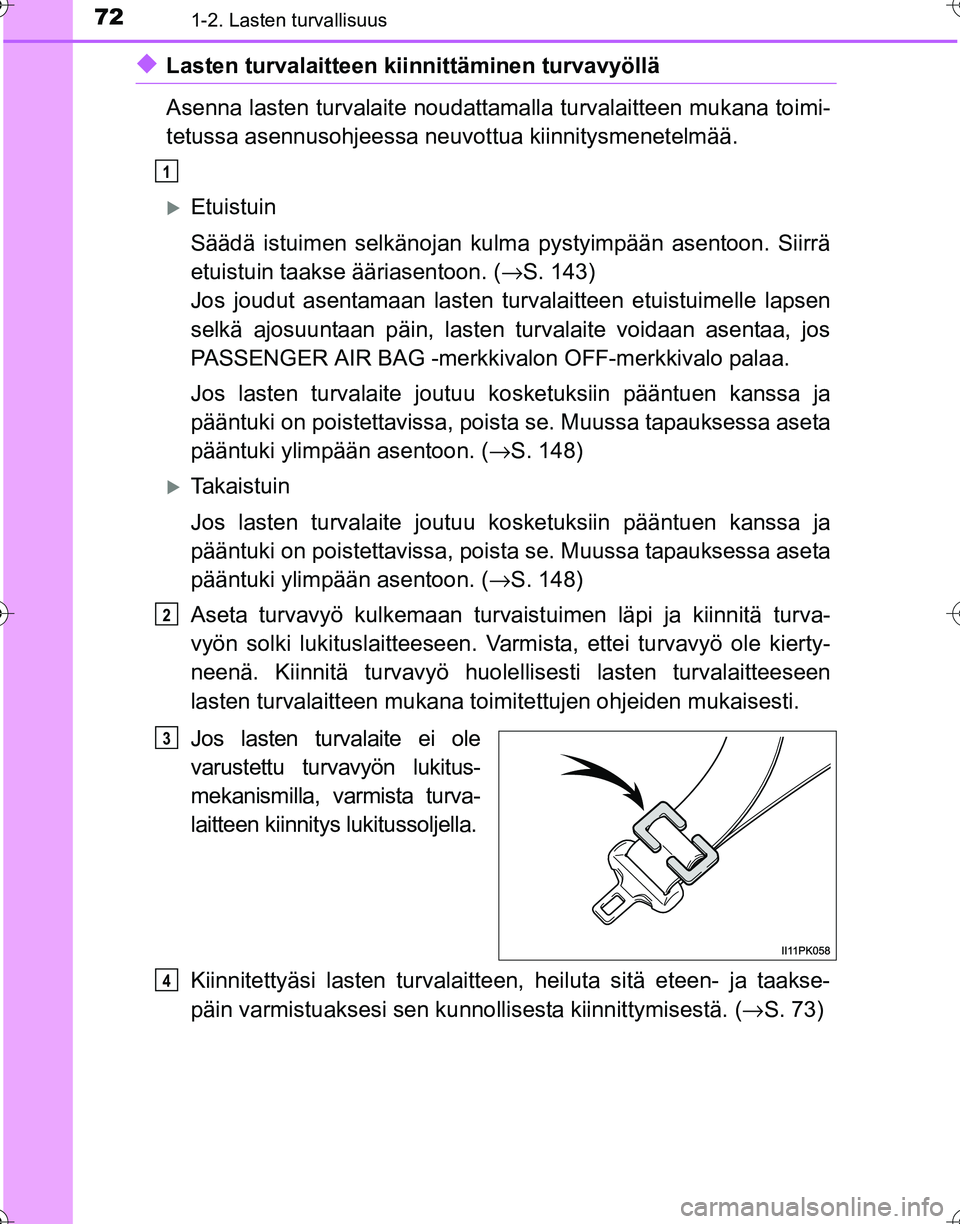

◆Lasten turvalaitteen kiinnittäminen turvavyöllä
Asenna lasten turvalaite noudattamalla turvalaitteen mukana toimi-
tetussa asennusohjeessa neuvottua kiinnitysmenetelmää.
XEtuistuin
Säädä istuimen selkänojan kulma pystyimpään asentoon. Siirrä
etuistuin taakse ääriasentoon. ( →S. 143)
Jos joudut asentamaan lasten turvalaitteen etuistuimelle lapsen
selkä ajosuuntaan päin, lasten turvalaite voidaan asentaa, jos
PASSENGER AIR BAG -merkkival on OFF-merkkivalo palaa.
Jos lasten turvalaite joutuu ko sketuksiin pääntuen kanssa ja
pääntuki on poistettavissa, poist a se. Muussa tapauksessa aseta
pääntuki ylimpään asentoon. ( →S. 148)
XTakaistuin
Jos lasten turvalaite joutuu ko sketuksiin pääntuen kanssa ja
pääntuki on poistettavissa, poist a se. Muussa tapauksessa aseta
pääntuki ylimpään asentoon. ( →S. 148)
Aseta turvavyö kulkemaan turvaist uimen läpi ja kiinnitä turva-
vyön solki lukituslaitteeseen. Varm ista, ettei turvavyö ole kierty-
neenä. Kiinnitä turvavyö huole llisesti lasten turvalaitteeseen
lasten turvalaitteen mukana toimitettujen ohjeiden mukaisesti.
Jos lasten turvalaite ei ole
varustettu turvavyön lukitus-
mekanismilla, varmista turva-
laitteen kiinnit ys lukitussoljella.
Kiinnitettyäsi lasten turvalaitteen, heiluta sitä eteen- ja taakse-
päin varmistuaksesi sen kunnollisesta kiinnittymisestä. ( →S. 73)
1
2
3
4
OM0K269FI.book Page 72 Wedn esday, July 27, 2016 6:04 PM
