891-3. Varkaudenestojärjestelmä
1
OM0K269FI
Turvallisuuden vuoksi

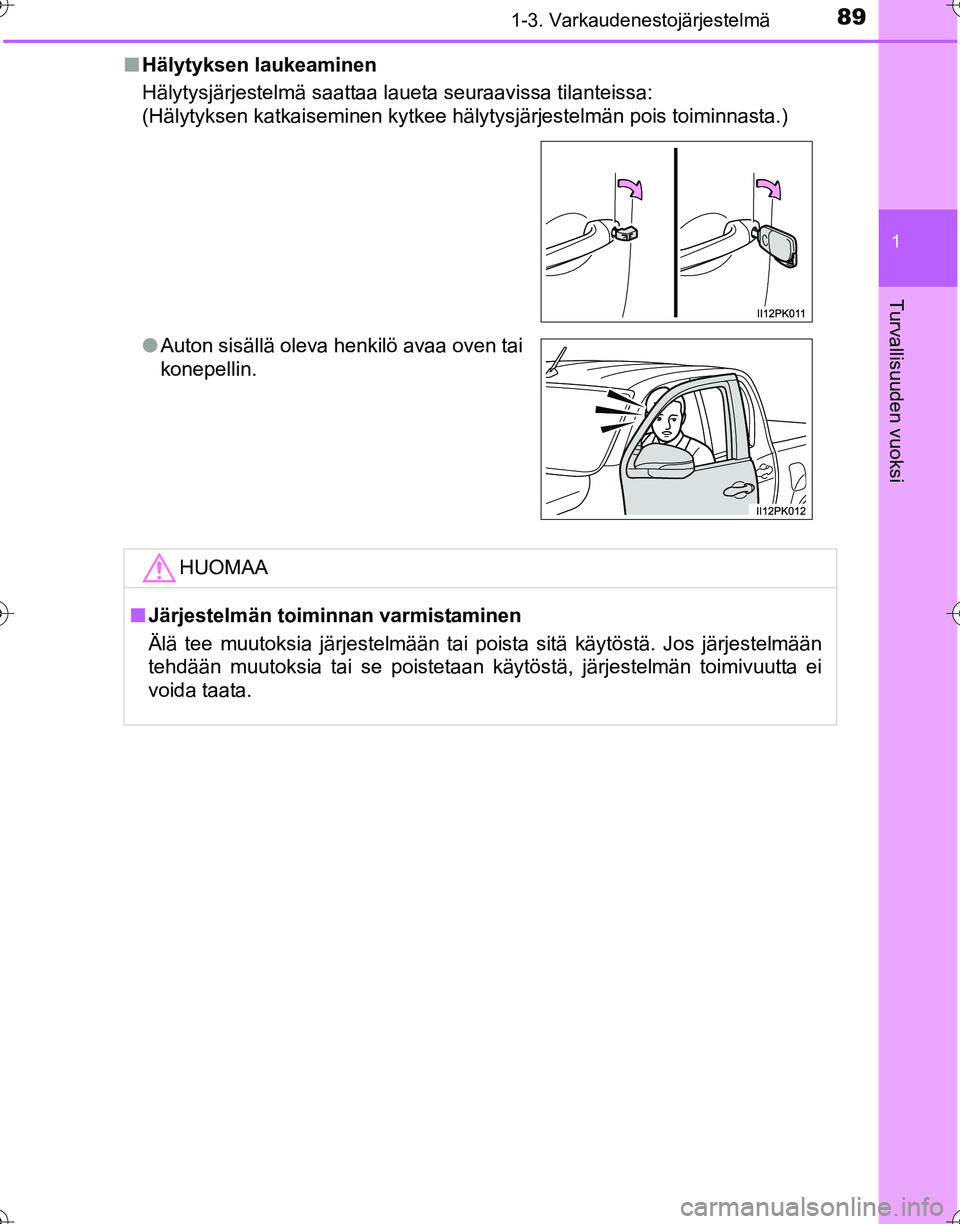

■Hälytyksen laukeaminen
Hälytysjärjestelmä saattaa laueta seuraavissa tilanteissa:
(Hälytyksen katkaiseminen kytkee hälytysjärjestelmän pois toiminnasta.)
●Auton sisällä oleva henkilö avaa oven tai
konepellin.
HUOMAA
■Järjestelmän toiminnan varmistaminen
Älä tee muutoksia järjestelmään tai poista sitä käytöstä. Jos järjestelmään
tehdään muutoksia tai se poistetaan käytöstä, järjestelmän toimivuutta ei
voida taata.
OM0K269FI.book Page 89 Wedn esday, July 27, 2016 6:04 PM

901-3. Varkaudenestojärjestelmä
OM0K269FI
OM0K269FI.book Page 90 Wednesday, July 27, 2016 6:04 PM

91

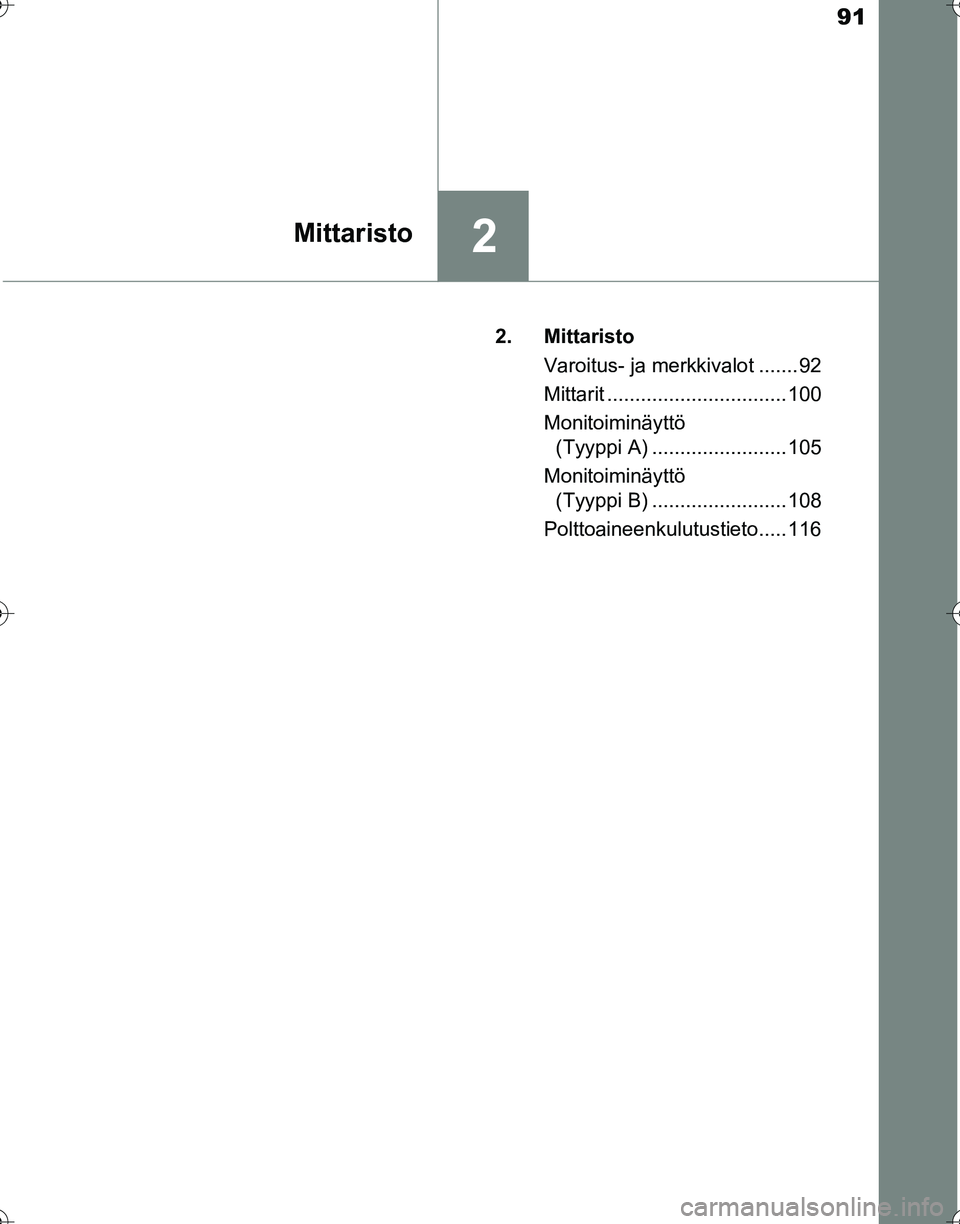

2Mittaristo
OM0K269FI2. Mittaristo
Varoitus- ja merkkivalot .......92
Mittarit ................................ 100
Monitoiminäyttö (Tyyppi A) ........................ 105
Monitoiminäyttö (Tyyppi B) ........................ 108
Polttoaineenkulutustieto..... 116
OM0K269FI.book Page 91 Wedn esday, July 27, 2016 6:04 PM

922. Mittaristo
OM0K269FI

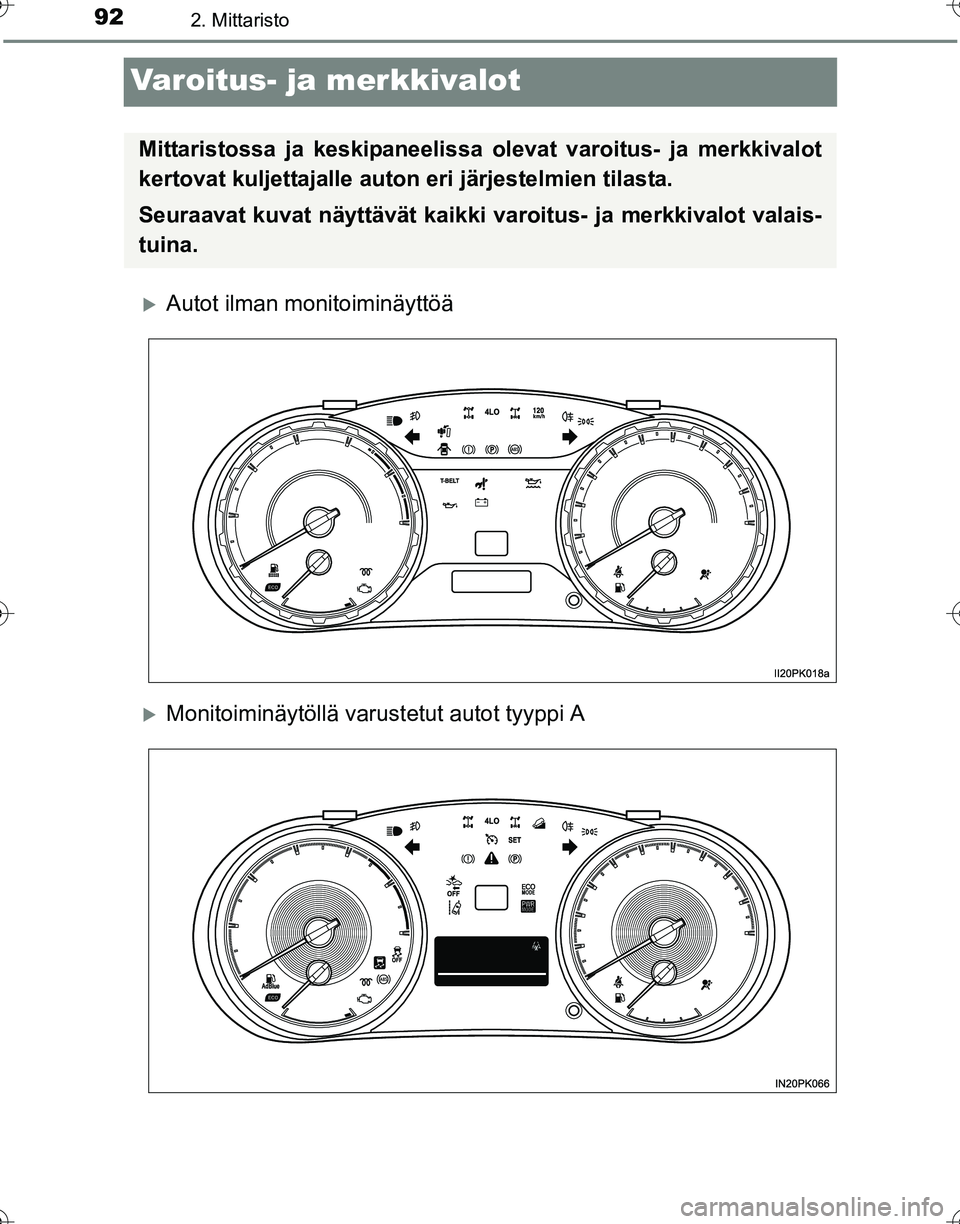

Varoitus- ja merkkivalot
XAutot ilman monitoiminäyttöä
XMonitoiminäytöllä varustetut autot tyyppi A
Mittaristossa ja keskipaneelissa olevat varoitus- ja merkkivalot
kertovat kuljettajalle auton eri järjestelmien tilasta.
Seuraavat kuvat näyttävät kaikki varoitus- ja merkkivalot valais-
tuina.
OM0K269FI.book Page 92 Wedn esday, July 27, 2016 6:04 PM

932. Mittaristo
2
Mittaristo
OM0K269FI

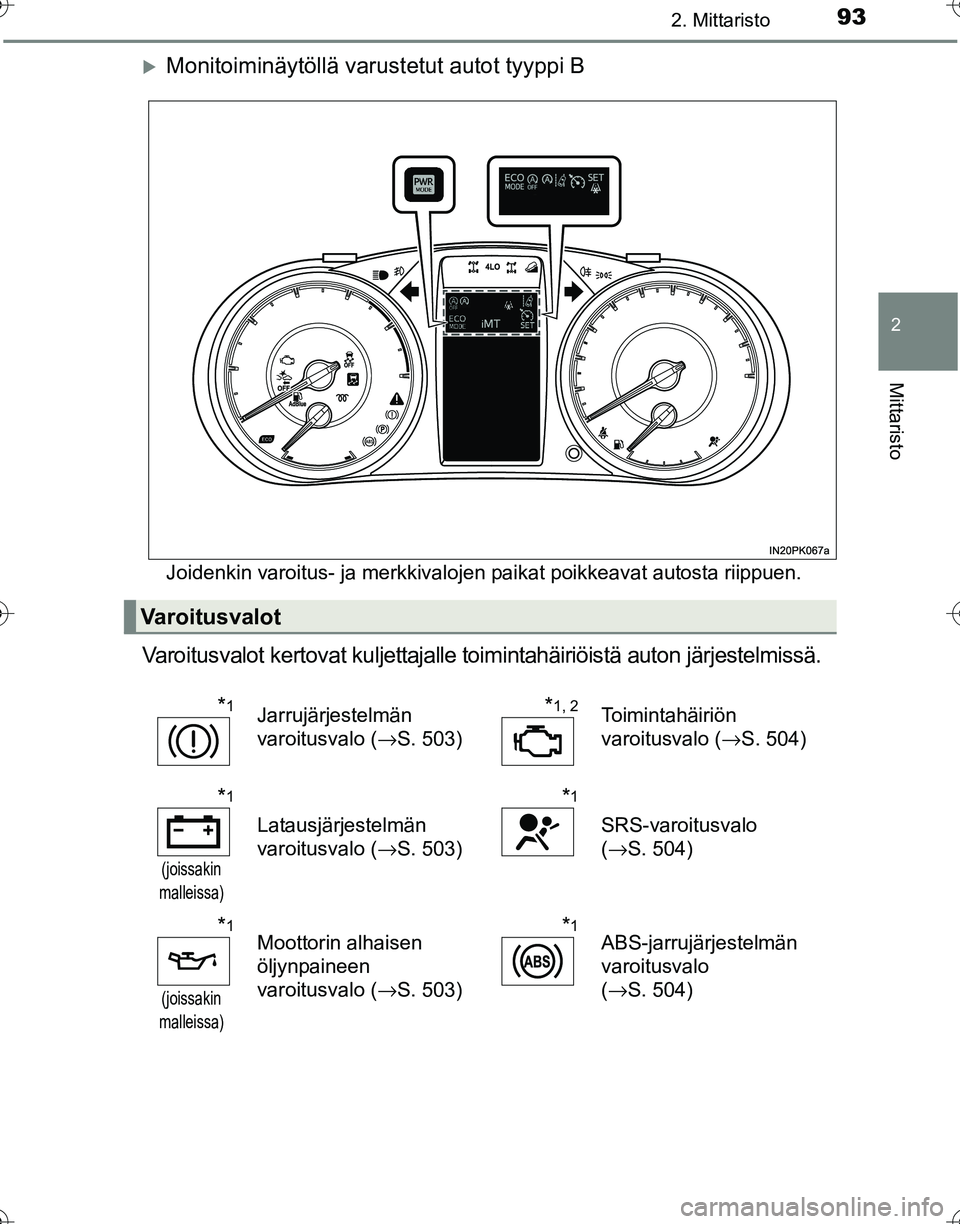

XMonitoiminäytöllä varustetut autot tyyppi B
Joidenkin varoitus- ja merkkivalojen paikat poikkeavat autosta riippuen.
Varoitusvalot kertovat kuljettajalle toimintahäiriöistä auton järjestelmissä.
Varoitusvalot
*1Jarrujärjestelmän
varoitusvalo (→S. 503)*1, 2Toimintahäiriön
varoitusvalo ( →S. 504)
*1
(joissakin
malleissa)
Latausjärjestelmän
varoitusvalo ( →S. 503)
*1
SRS-varoitusvalo
(→S. 504)
*1
(joissakin
malleissa)
Moottorin alhaisen
öljynpaineen
varoitusvalo ( →S. 503)*1ABS-jarrujärjestelmän
varoitusvalo
(→S. 504)
OM0K269FI.book Page 93 Wedn esday, July 27, 2016 6:04 PM

942. Mittaristo
OM0K269FI
*1
(joissakin
malleissa)
Luiston merkkivalo
( →S. 504)
(joissakin
malleissa)
Avoimen oven
varoitusvalo
( →S. 507)
*3
(joissakin
malleissa)
Nelivedon merkkivalo
( →S. 505)
Kuljettajan ja
etumatkustajan
turvavyön muistutusvalo
(→S. 507)
*3
(joissakin
malleissa)
Hitaan nelivedon
merkkivalo ( →S. 505)
*7
(joissakin
malleissa)
Takamatkustajien
turvavöiden
muistutusvalo ( →S. 507)
*3
(joissakin
malleissa)
Takatasauspyörästön
lukon merkkivalo
( →S. 505)Alhaisen
polttoainemäärän
varoitusvalo ( →S. 507)
*1
(joissakin
malleissa)
Jakohihnan vaihdon
varoitusvalo ( →S. 505)
*1
(joissakin
malleissa)
Alhaisen moottoriöljyn
määrän varoitusvalo
( →S. 507)
*1
(joissakin
malleissa)
Polttoainejärjestelmän
varoitusvalo
( →S. 505)
*1
(joissakin
malleissa)
Päävaroitusvalo
( →S. 507)
*1, 4
(joissakin
malleissa)
Brake Override
-järjestelmän
varoitusvalo ( →S. 506)
(joissakin
malleissa)
Vie auto huoltoon
-varoitusvalo ( →S. 510)
*1, 4
(joissakin
malleissa)
PCS-varoitusvalo
( →S. 506)
*1, 4
(joissakin
malleissa)
Stop & Start
-järjestelmän
poiskytkennän
merkkivalo ( →S. 508)
*5, 6
(joissakin
malleissa)
Kaistavahdin (LDA)
merkkivalo ( →S. 507) Seisontajarrun
merkkivalo (
→S. 508)
OM0K269FI.book Page 94 Wedn esday, July 27, 2016 6:04 PM

952. Mittaristo
2
Mittaristo
OM0K269FI

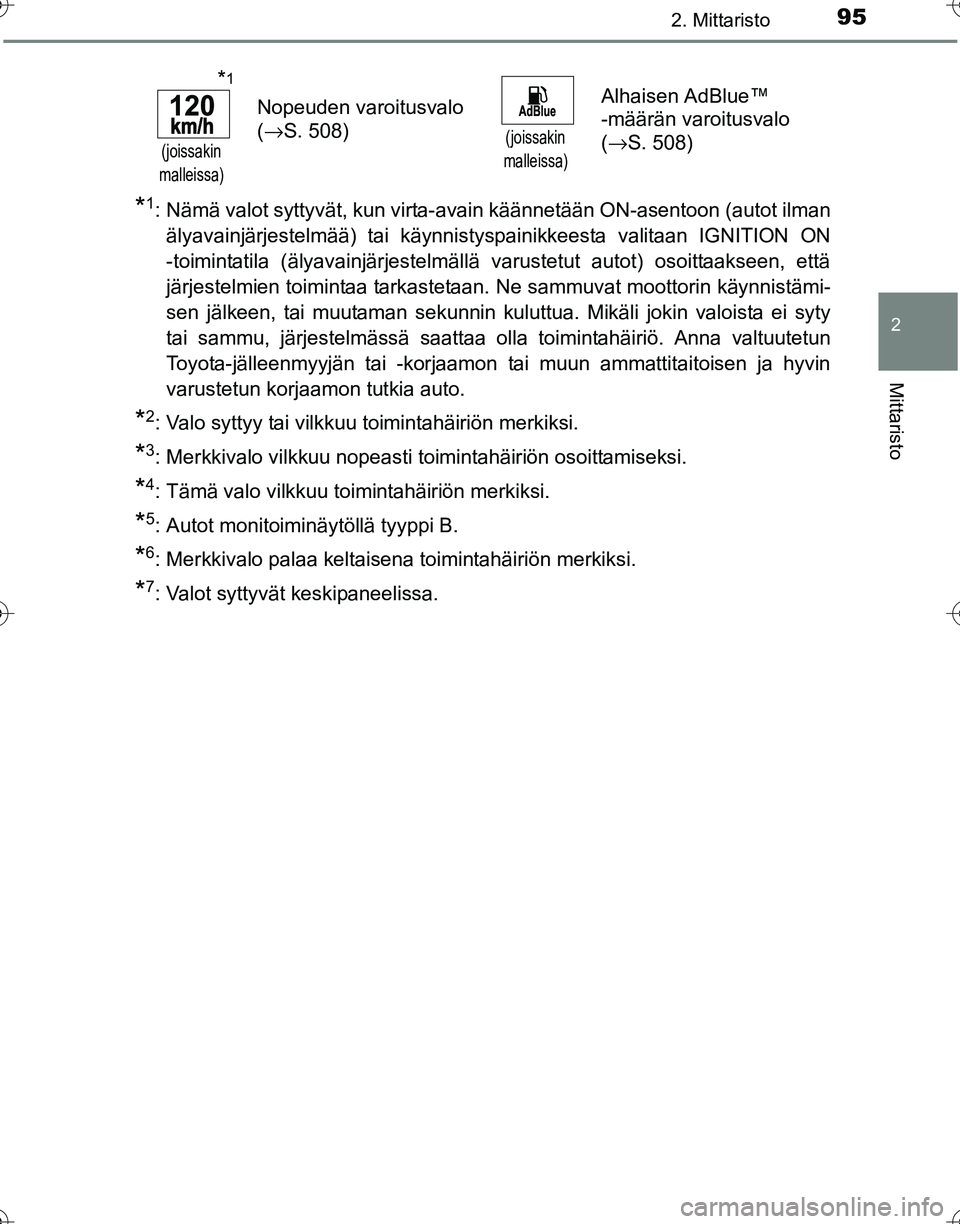

*1: Nämä valot syttyvät, kun virta-avain käännetään ON-asentoon (autot ilmanälyavainjärjestelmää) tai käynnistyspainikkeesta valitaan IGNITION ON
-toimintatila (älyavainjärjestelmällä varustetut autot) osoittaakseen, että
järjestelmien toimintaa tarkastetaan. Ne sammuvat moottorin käynnistämi-
sen jälkeen, tai muutaman sekunnin kuluttua. Mikäli jokin valoista ei syty
tai sammu, järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin
varustetun korjaamon tutkia auto.
*2: Valo syttyy tai vilkkuu toimintahäiriön merkiksi.
*3: Merkkivalo vilkkuu nopeasti toimintahäiriön osoittamiseksi.
*4: Tämä valo vilkkuu toimintahäiriön merkiksi.
*5: Autot monitoiminäytöllä tyyppi B.
*6: Merkkivalo palaa keltaisena toimintahäiriön merkiksi.
*7: Valot syttyvät keskipaneelissa.
*1
(joissakin
malleissa)
Nopeuden varoitusvalo
( →S. 508)
(joissakin
malleissa)
Alhaisen AdBlue™
-määrän varoitusvalo
( →S. 508)
OM0K269FI.book Page 95 Wedn esday, July 27, 2016 6:04 PM

962. Mittaristo
OM0K269FI

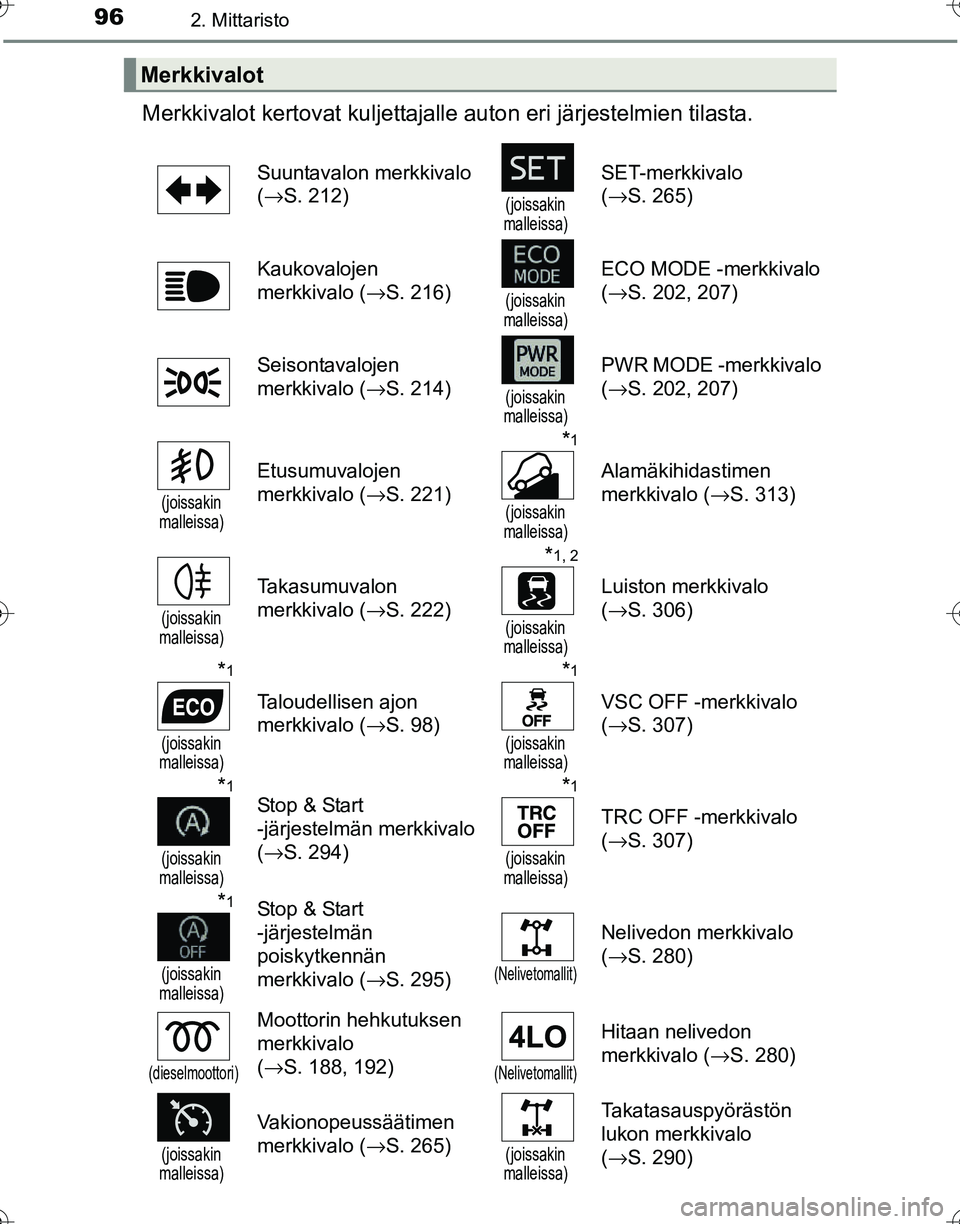

Merkkivalot kertovat kuljettajalle auton eri järjestelmien tilasta.
Merkkivalot
Suuntavalon merkkivalo
(→S. 212)
(joissakin
malleissa)
SET-merkkivalo
( →S. 265)
Kaukovalojen
merkkivalo ( →S. 216)
(joissakin
malleissa)
ECO MODE -merkkivalo
( →S. 202, 207)
Seisontavalojen
merkkivalo ( →S. 214)
(joissakin
malleissa)
PWR MODE -merkkivalo
( →S. 202, 207)
(joissakin
malleissa)
Etusumuvalojen
merkkivalo ( →S. 221)
*1
(joissakin
malleissa)
Alamäkihidastimen
merkkivalo ( →S. 313)
(joissakin
malleissa)
Takasumuvalon
merkkivalo ( →S. 222)
*1, 2
(joissakin
malleissa)
Luiston merkkivalo
( →S. 306)
*1
(joissakin
malleissa)
Taloudellisen ajon
merkkivalo ( →S. 98)
*1
(joissakin
malleissa)
VSC OFF -merkkivalo
( →S. 307)
*1
(joissakin
malleissa)
Stop & Start
-järjestelmän merkkivalo
( →S. 294)*1
(joissakin
malleissa)
TRC OFF -merkkivalo
( →S. 307)
*1
(joissakin
malleissa)
Stop & Start
-järjestelmän
poiskytkennän
merkkivalo ( →S. 295)
(Nelivetomallit)
Nelivedon merkkivalo
(→S. 280)
(dieselmoottori)
Moottorin hehkutuksen
merkkivalo
(→S. 188, 192)
(Nelivetomallit)
Hitaan nelivedon
merkkivalo ( →S. 280)
(joissakin
malleissa)
Vakionopeussäätimen
merkkivalo ( →S. 265)
(joissakin
malleissa)
Takatasauspyörästön
lukon merkkivalo
( →S. 290)
OM0K269FI.book Page 96 Wedn esday, July 27, 2016 6:04 PM
