2016 TOYOTA AVENSIS Navodila Za Uporabo (in Slovenian)

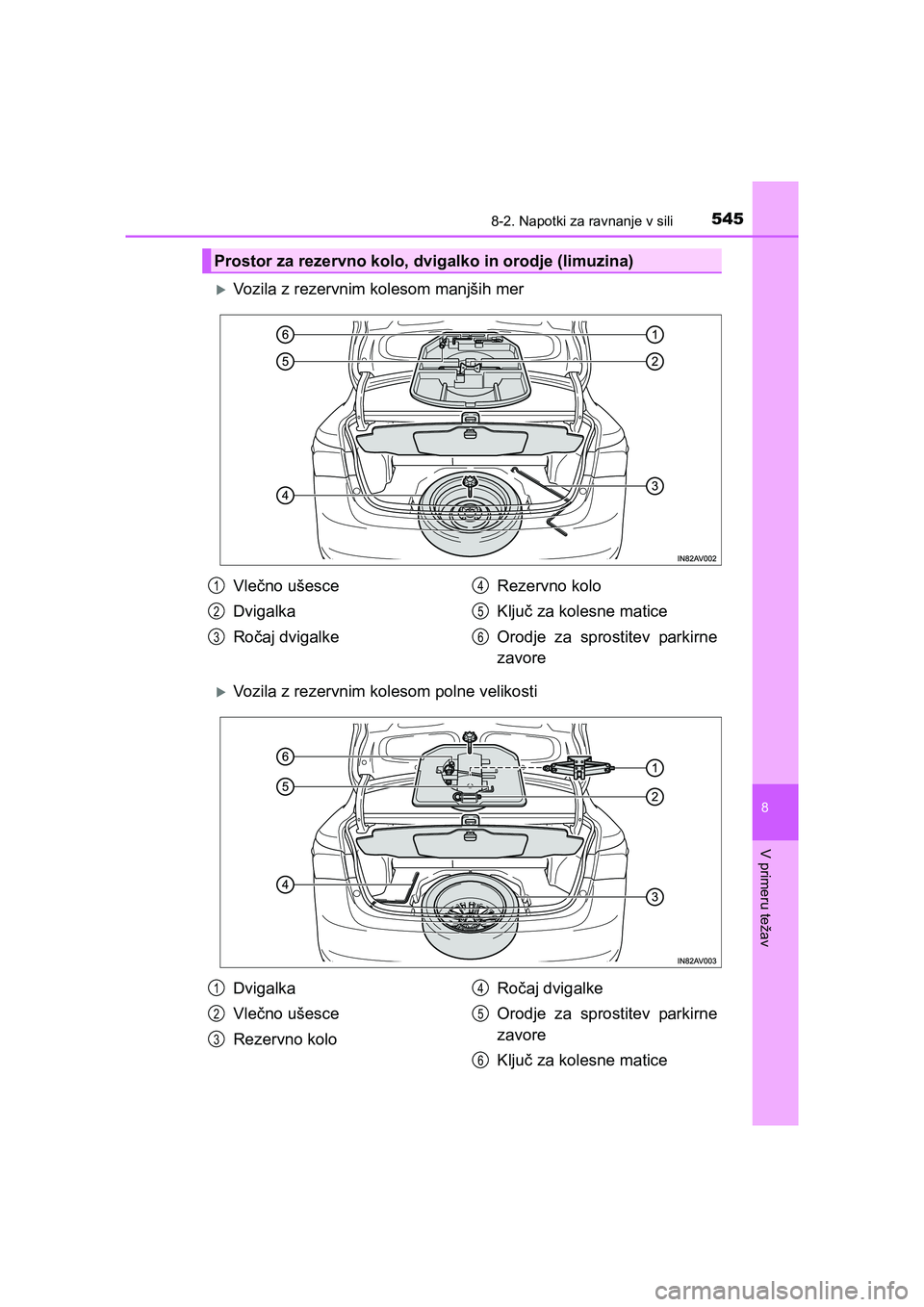

5458-2. Napotki za ravnanje v sili
AVENSIS_OM_OM20C20E_(EE)
8
V primeru težav
XVozila z rezervnim kolesom manjših mer
XVozila z rezervnim kolesom polne velikosti
Prostor za rezervno kolo, dvigalko in orodje (limuzina)
Vlečno ušesce
Dvigalka
Ročaj dvigalkeRezervno kolo
Ključ za kolesne matice
Orodje za sprostitev parkirne
zavore1
2
3
4
5
6
Dvigalka
Vlečno ušesce
Rezervno koloRočaj dvigalke
Orodje za sprostitev parkirne
zavore
Ključ za kolesne matice1
2
3
4
5
6
AVENSIS_OM_OM20C20E_(EE).book Page 545 Sunday, July 12, 2015 9:56 PM

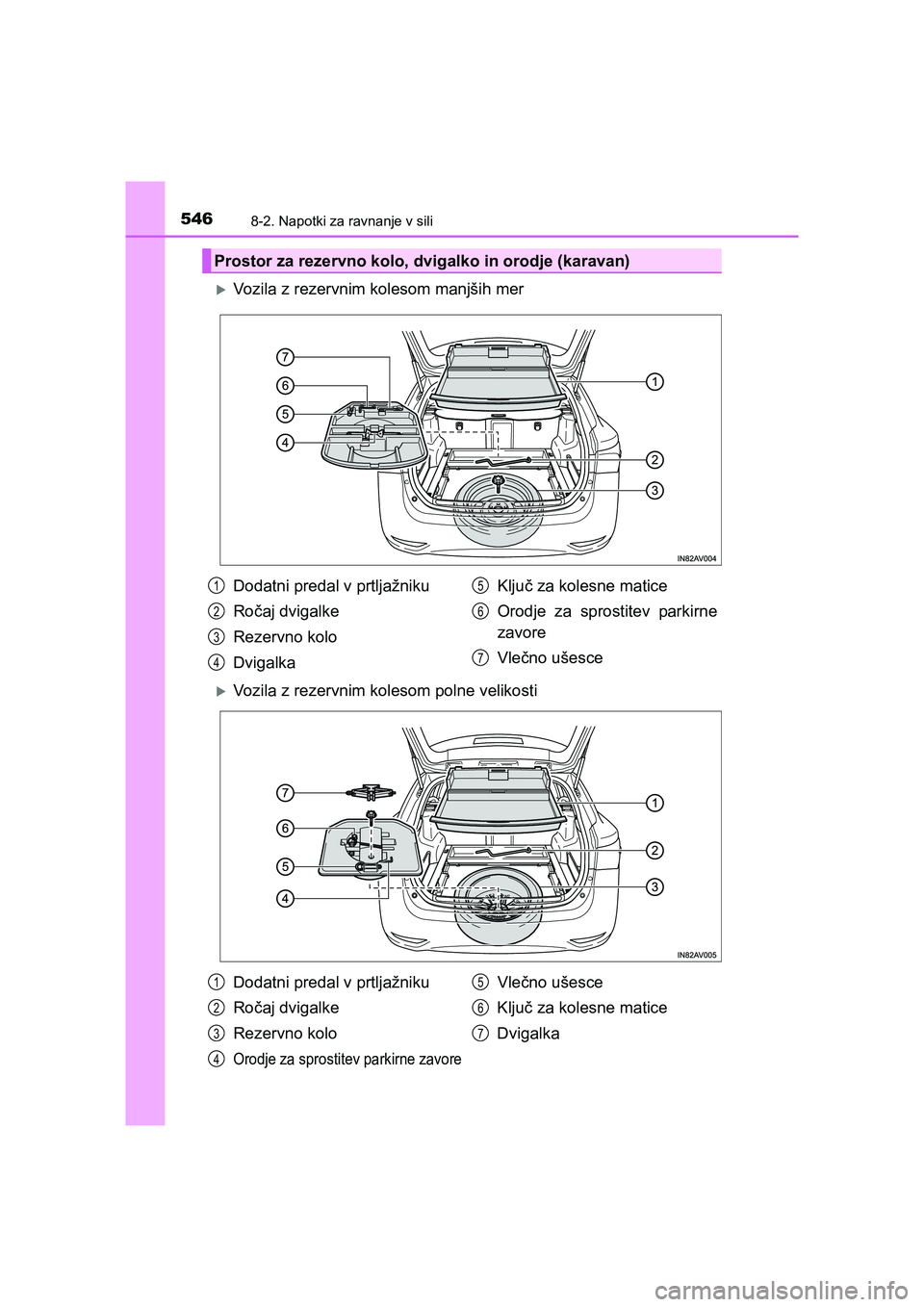

5468-2. Napotki za ravnanje v sili
AVENSIS_OM_OM20C20E_(EE)
XVozila z rezervnim kolesom manjših mer
XVozila z rezervnim kolesom polne velikosti
Prostor za rezervno kolo, dvigalko in orodje (karavan)
Dodatni predal v prtljažniku
Ročaj dvigalke
Rezervno kolo
DvigalkaKljuč za kolesne matice
Orodje za sprostitev parkirne
zavore
Vlečno ušesce1
2
3
4
5
6
7
Dodatni predal v prtljažniku
Ročaj dvigalke
Rezervno kolo
Orodje za sprostitev parkirne zavore
Vlečno ušesce
Ključ za kolesne matice
Dvigalka1
2
3
4
5
6
7
AVENSIS_OM_OM20C20E_(EE).book Page 546 Sunday, July 12, 2015 9:56 PM

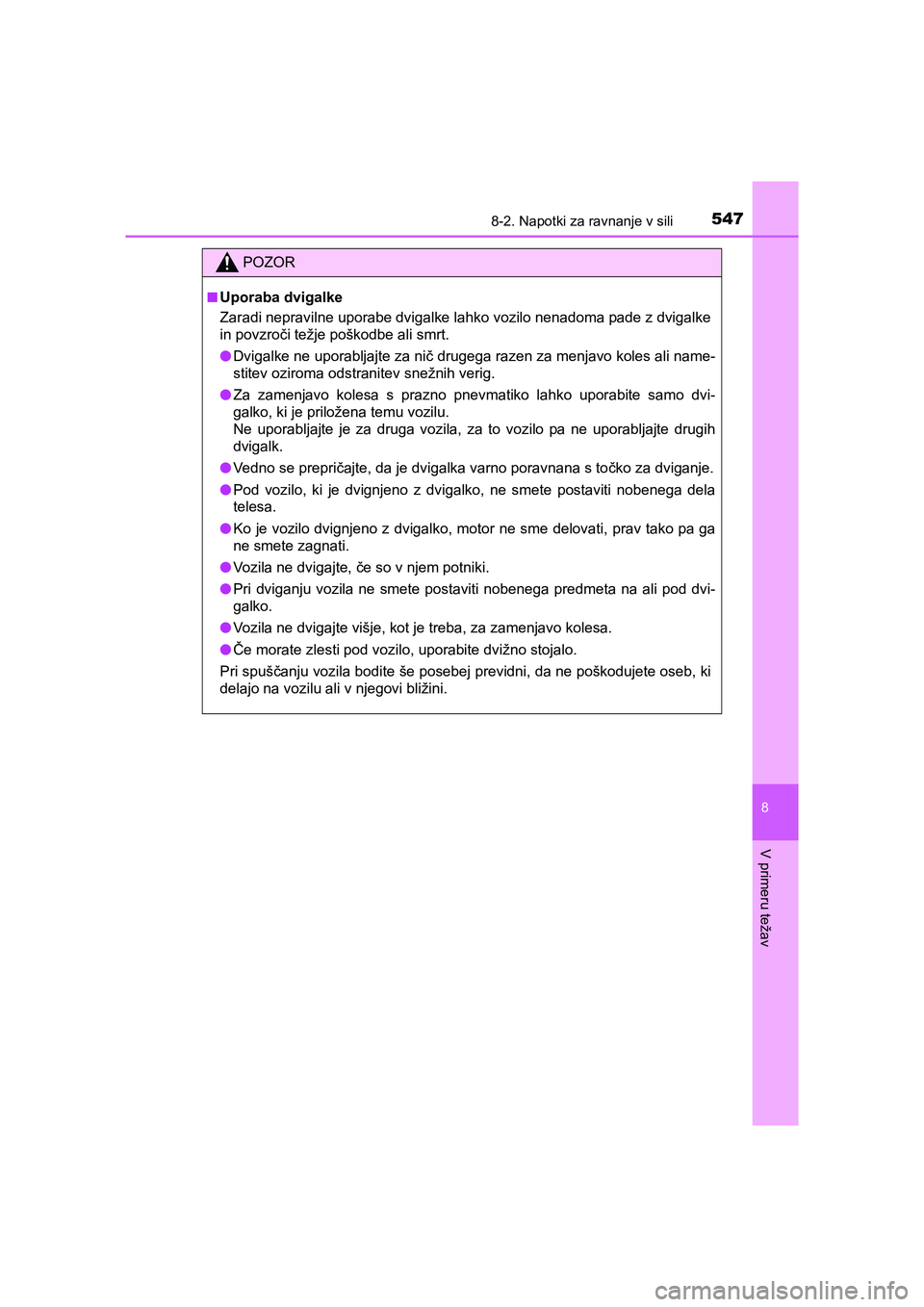

5478-2. Napotki za ravnanje v sili
AVENSIS_OM_OM20C20E_(EE)
8
V primeru težav
POZOR
■Uporaba dvigalke
Zaradi nepravilne uporabe dvigalke lahko vozilo nenadoma pade z dvigalke
in povzroči težje poškodbe ali smrt.
●Dvigalke ne uporabljajte za nič drugega razen za menjavo koles ali name-
stitev oziroma odstranitev snežnih verig.
●Za zamenjavo kolesa s prazno pnevmatiko lahko uporabite samo dvi-
galko, ki je priložena temu vozilu.
Ne uporabljajte je za druga vozila, za to vozilo pa ne uporabljajte drugih
dvigalk.
●Vedno se prepričajte, da je dvigalka varno poravnana s točko za dviganje.
●Pod vozilo, ki je dvignjeno z dvigalko, ne smete postaviti nobenega dela
telesa.
●Ko je vozilo dvignjeno z dvigalko, motor ne sme delovati, prav tako pa ga
ne smete zagnati.
●Vozila ne dvigajte, če so v njem potniki.
●Pri dviganju vozila ne smete postaviti nobenega predmeta na ali pod dvi-
galko.
●Vozila ne dvigajte višje, kot je treba, za zamenjavo kolesa.
●Če morate zlesti pod vozilo, uporabite dvižno stojalo.
Pri spuščanju vozila bodite še posebej previdni, da ne poškodujete oseb, ki
delajo na vozilu ali v njegovi bližini.
AVENSIS_OM_OM20C20E_(EE).book Page 547 Sunday, July 12, 2015 9:56 PM

5488-2. Napotki za ravnanje v sili
AVENSIS_OM_OM20C20E_(EE)
Dvignite kljuko prtljažnega dna.
Zavarujte prtljažno dno s prilo-
ženo kljuko.
Vozila z rezervnim kolesom
polne velikosti:
Odpnite pritrdilni pašček in
odstranite dvigalko.
Ko pospravite dvigalko, preverite,
ali je dobro pritrjena s pritrdilnim
paščkom.
Dvignite prtljažno dno.
Dostop do dvigalke (limuzina)
1
2
3
Dostop do dvigalke (karavan)
1
AVENSIS_OM_OM20C20E_(EE).book Page 548 Sunday, July 12, 2015 9:56 PM

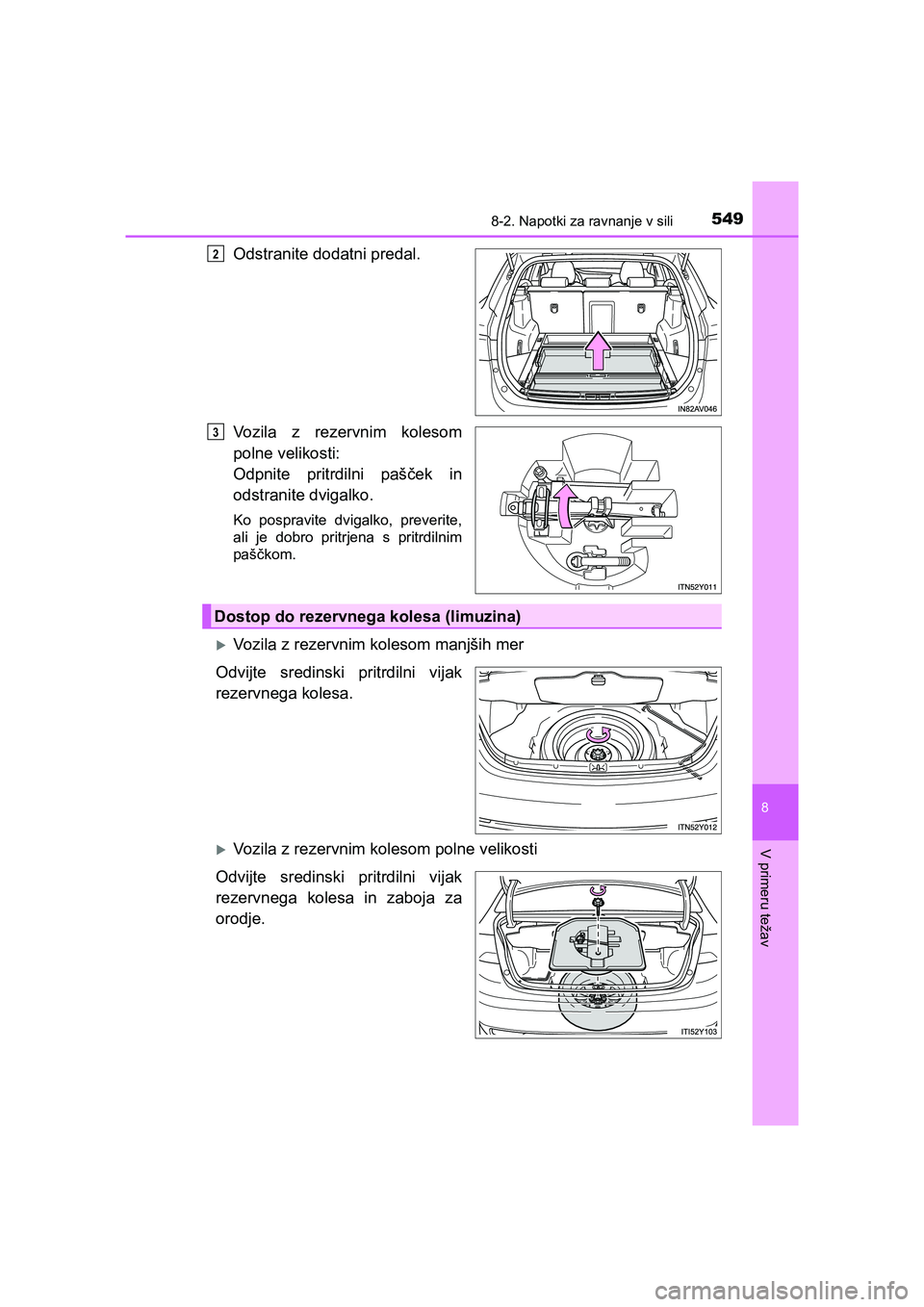

5498-2. Napotki za ravnanje v sili
AVENSIS_OM_OM20C20E_(EE)
8
V primeru težav
Odstranite dodatni predal.
Vozila z rezervnim kolesom
polne velikosti:
Odpnite pritrdilni pašček in
odstranite dvigalko.
Ko pospravite dvigalko, preverite,
ali je dobro pritrjena s pritrdilnim
paščkom.
XVozila z rezervnim kolesom manjših mer
Odvijte sredinski pritrdilni vijak
rezervnega kolesa.
XVozila z rezervnim kolesom polne velikosti
Odvijte sredinski pritrdilni vijak
rezervnega kolesa in zaboja za
orodje.
2
3
Dostop do rezervnega kolesa (limuzina)
AVENSIS_OM_OM20C20E_(EE).book Page 549 Sunday, July 12, 2015 9:56 PM

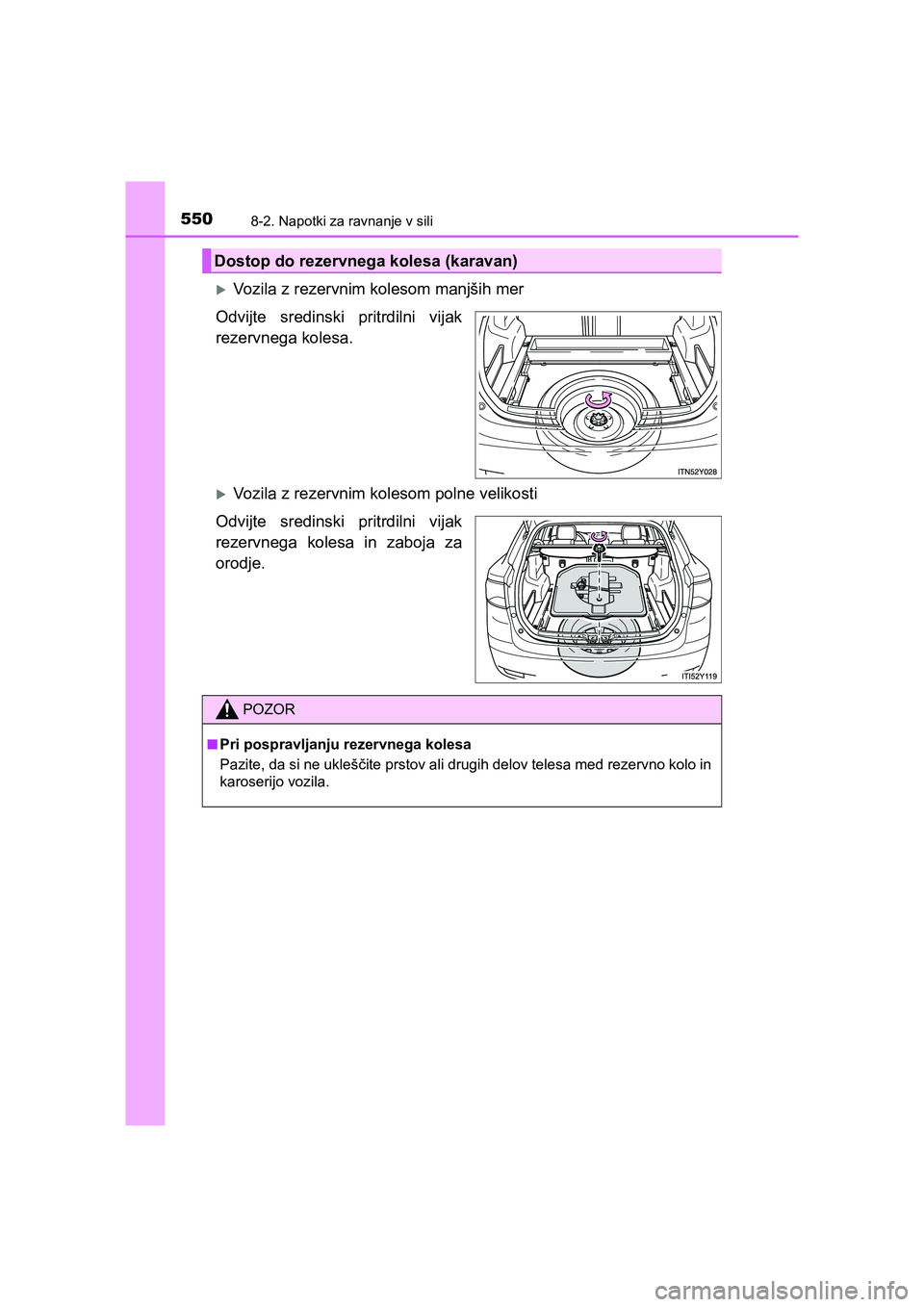

5508-2. Napotki za ravnanje v sili
AVENSIS_OM_OM20C20E_(EE)
XVozila z rezervnim kolesom manjših mer
Odvijte sredinski pritrdilni vijak
rezervnega kolesa.
XVozila z rezervnim kolesom polne velikosti
Odvijte sredinski pritrdilni vijak
rezervnega kolesa in zaboja za
orodje.
Dostop do rezervnega kolesa (karavan)
POZOR
■Pri pospravljanju rezervnega kolesa
Pazite, da si ne ukleščite prstov ali drugih delov telesa med rezervno kolo in
karoserijo vozila.
AVENSIS_OM_OM20C20E_(EE).book Page 550 Sunday, July 12, 2015 9:56 PM

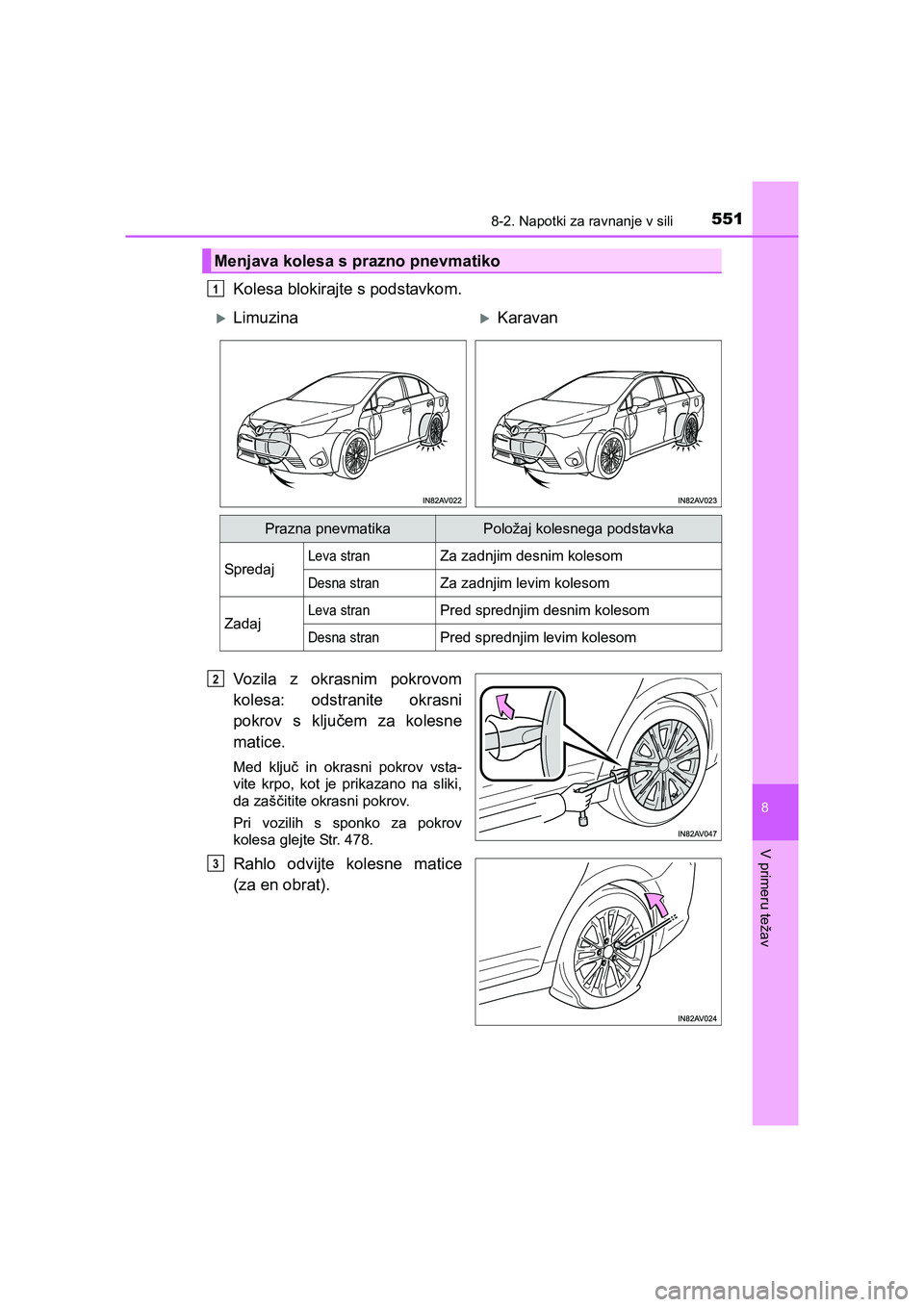

5518-2. Napotki za ravnanje v sili
AVENSIS_OM_OM20C20E_(EE)
8
V primeru težav
Kolesa blokirajte s podstavkom.
Vozila z okrasnim pokrovom
kolesa: odstranite okrasni
pokrov s ključem za kolesne
matice.
Med ključ in okrasni pokrov vsta-
vite krpo, kot je prikazano na sliki,
da zaščitite okrasni pokrov.
Pri vozilih s sponko za pokrov
kolesa glejte Str. 478.
Rahlo odvijte kolesne matice
(za en obrat).
Menjava kolesa s prazno pnevmatiko
1
XLimuzinaXKaravan
Prazna pnevmatikaPoložaj kolesnega podstavka
Spredaj
Leva stranZa zadnjim desnim kolesom
Desna stranZa zadnjim levim kolesom
ZadajLeva stranPred sprednjim desnim kolesom
Desna stranPred sprednjim levim kolesom
2
3
AVENSIS_OM_OM20C20E_(EE).book Page 551 Sunday, July 12, 2015 9:56 PM

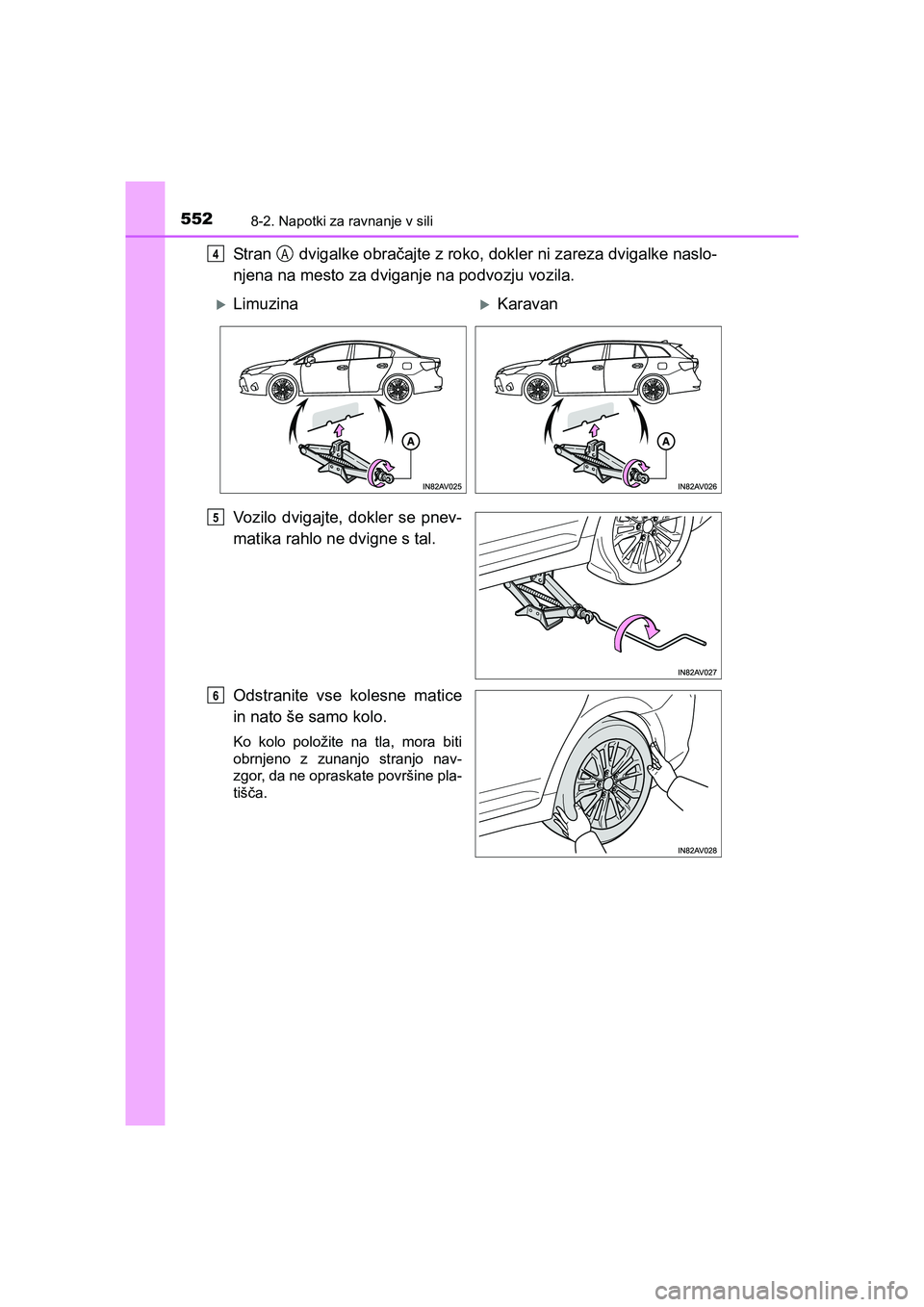

5528-2. Napotki za ravnanje v sili
AVENSIS_OM_OM20C20E_(EE)
Stran dvigalke obračajte z roko, dokler ni zareza dvigalke naslo-
njena na mesto za dviganje na podvozju vozila.
Vozilo dvigajte, dokler se pnev-
matika rahlo ne dvigne s tal.
Odstranite vse kolesne matice
in nato še samo kolo.
Ko kolo položite na tla, mora biti
obrnjeno z zunanjo stranjo nav-
zgor, da ne opraskate površine pla-
tišča.
4A
XLimuzinaXKaravan
5
6
AVENSIS_OM_OM20C20E_(EE).book Page 552 Sunday, July 12, 2015 9:56 PM
