2016 TOYOTA AVENSIS Navodila Za Uporabo (in Slovenian)

4977-3. Vzdrževalna opravila, ki jih lahko opravite sami
AVENSIS_OM_OM20C20E_(EE)
7
Vzdrževanje in nega

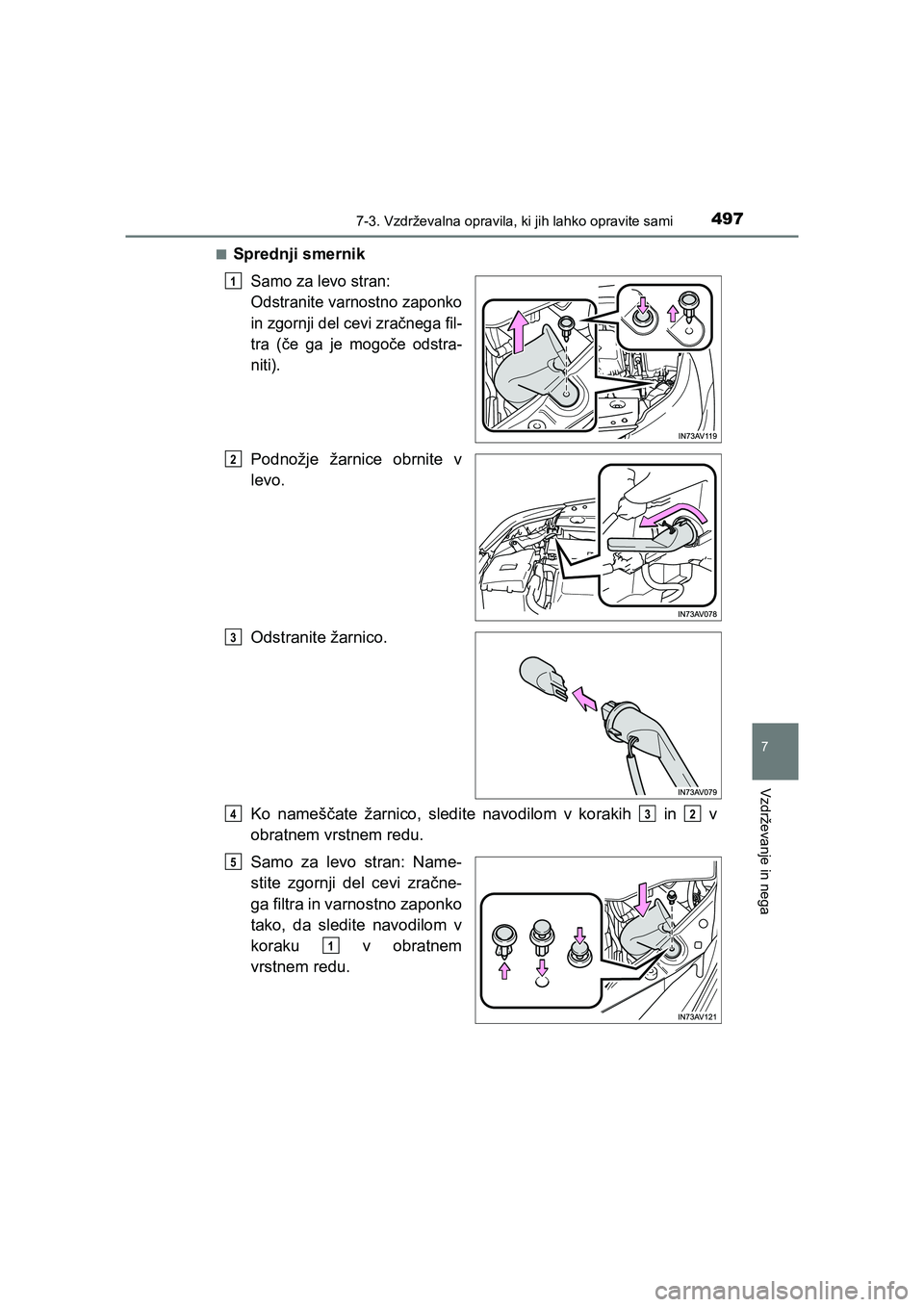

■Sprednji smernik
Samo za levo stran:
Odstranite varnostno zaponko
in zgornji del cevi zračnega fil-
tra (če ga je mogoče odstra-
niti).
Podnožje žarnice obrnite v
levo.
Odstranite žarnico.
Ko nameščate žarnico, sledite navodilom v korakih in v
obratnem vrstnem redu.
Samo za levo stran: Name-
stite zgornji del cevi zračne-
ga filtra in varnostno zaponko
tako, da sledite navodilom v
koraku v obratnem
vrstnem redu.
1
2
3
432
5
1
AVENSIS_OM_OM20C20E_(EE).book Page 497 Sunday, July 12, 2015 9:56 PM

4987-3. Vzdrževalna opravila, ki jih lahko opravite sami
AVENSIS_OM_OM20C20E_(EE)■

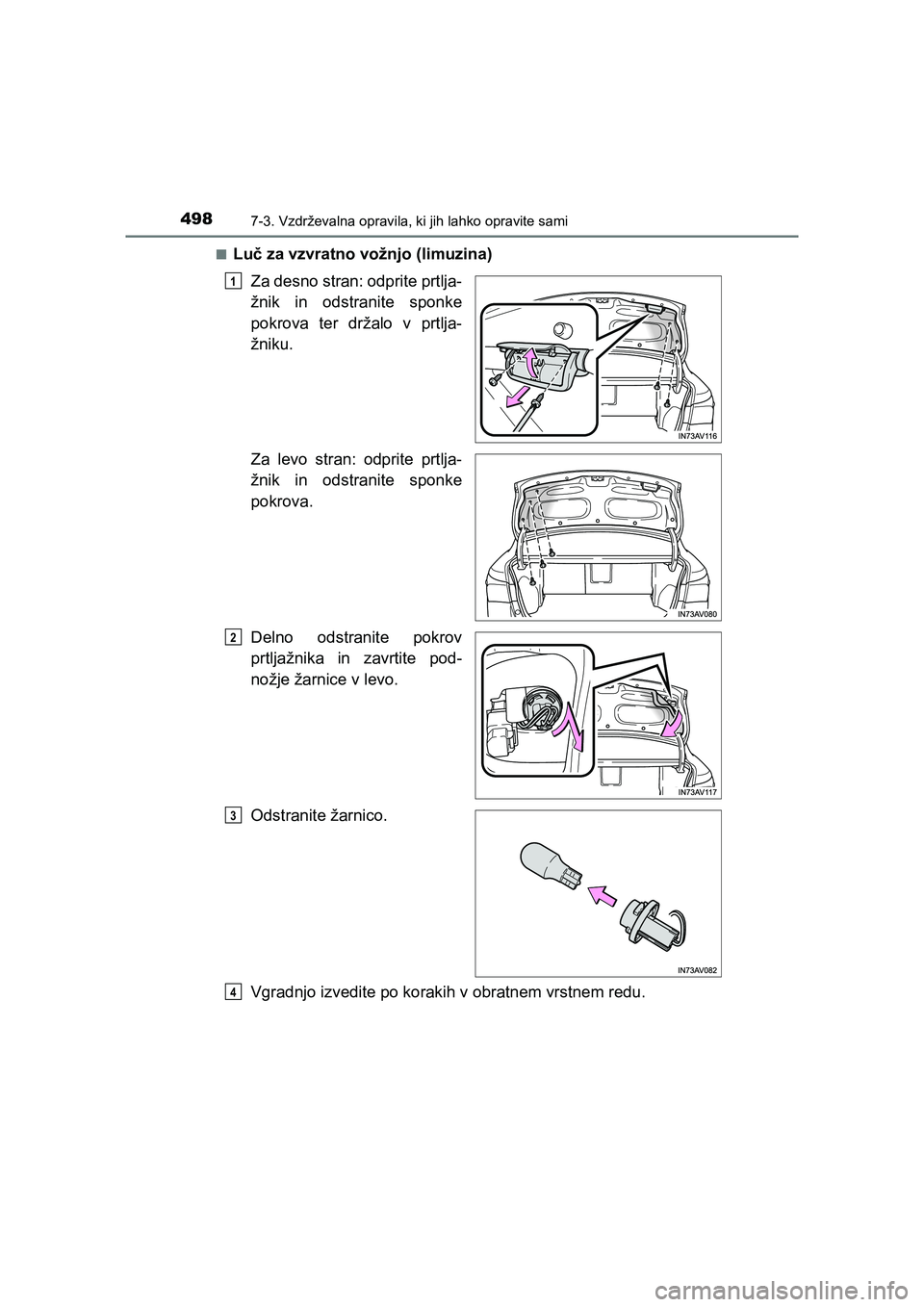

Luč za vzvratno vožnjo (limuzina)
Za desno stran: odprite prtlja-
žnik in odstranite sponke
pokrova ter držalo v prtlja-
žniku.
Za levo stran: odprite prtlja-
žnik in odstranite sponke
pokrova.
Delno odstranite pokrov
prtljažnika in zavrtite pod-
nožje žarnice v levo.
Odstranite žarnico.
Vgradnjo izvedite po korakih v obratnem vrstnem redu.
1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 498 Sunday, July 12, 2015 9:56 PM

4997-3. Vzdrževalna opravila, ki jih lahko opravite sami
AVENSIS_OM_OM20C20E_(EE)
7
Vzdrževanje in nega

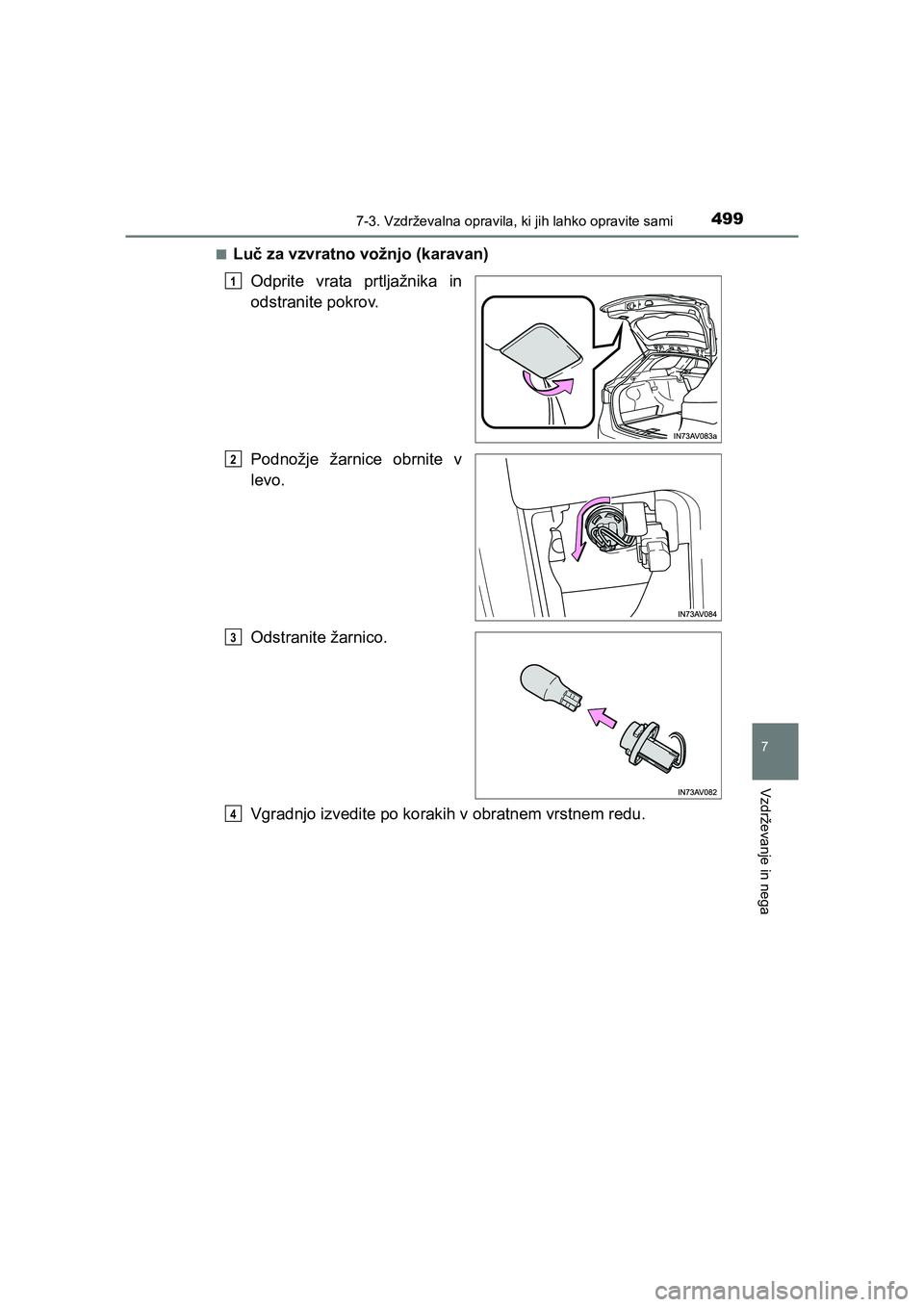

■Luč za vzvratno vožnjo (karavan)
Odprite vrata prtljažnika in
odstranite pokrov.
Podnožje žarnice obrnite v
levo.
Odstranite žarnico.
Vgradnjo izvedite po korakih v obratnem vrstnem redu.
1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 499 Sunday, July 12, 2015 9:56 PM

5007-3. Vzdrževalna opravila, ki jih lahko opravite sami
AVENSIS_OM_OM20C20E_(EE)■

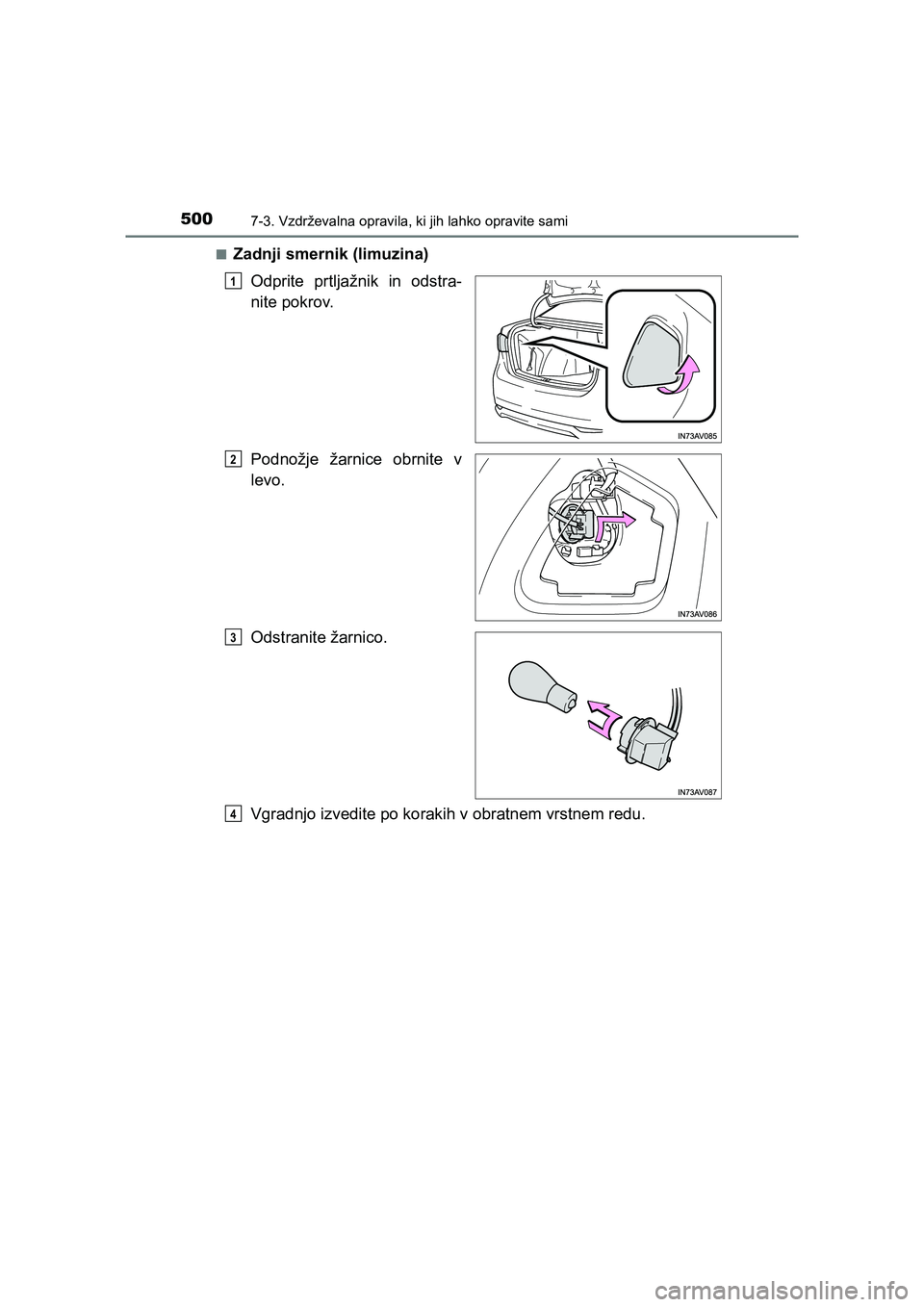

Zadnji smernik (limuzina)
Odprite prtljažnik in odstra-
nite pokrov.
Podnožje žarnice obrnite v
levo.
Odstranite žarnico.
Vgradnjo izvedite po korakih v obratnem vrstnem redu.
1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 500 Sunday, July 12, 2015 9:56 PM

5017-3. Vzdrževalna opravila, ki jih lahko opravite sami
AVENSIS_OM_OM20C20E_(EE)
7
Vzdrževanje in nega

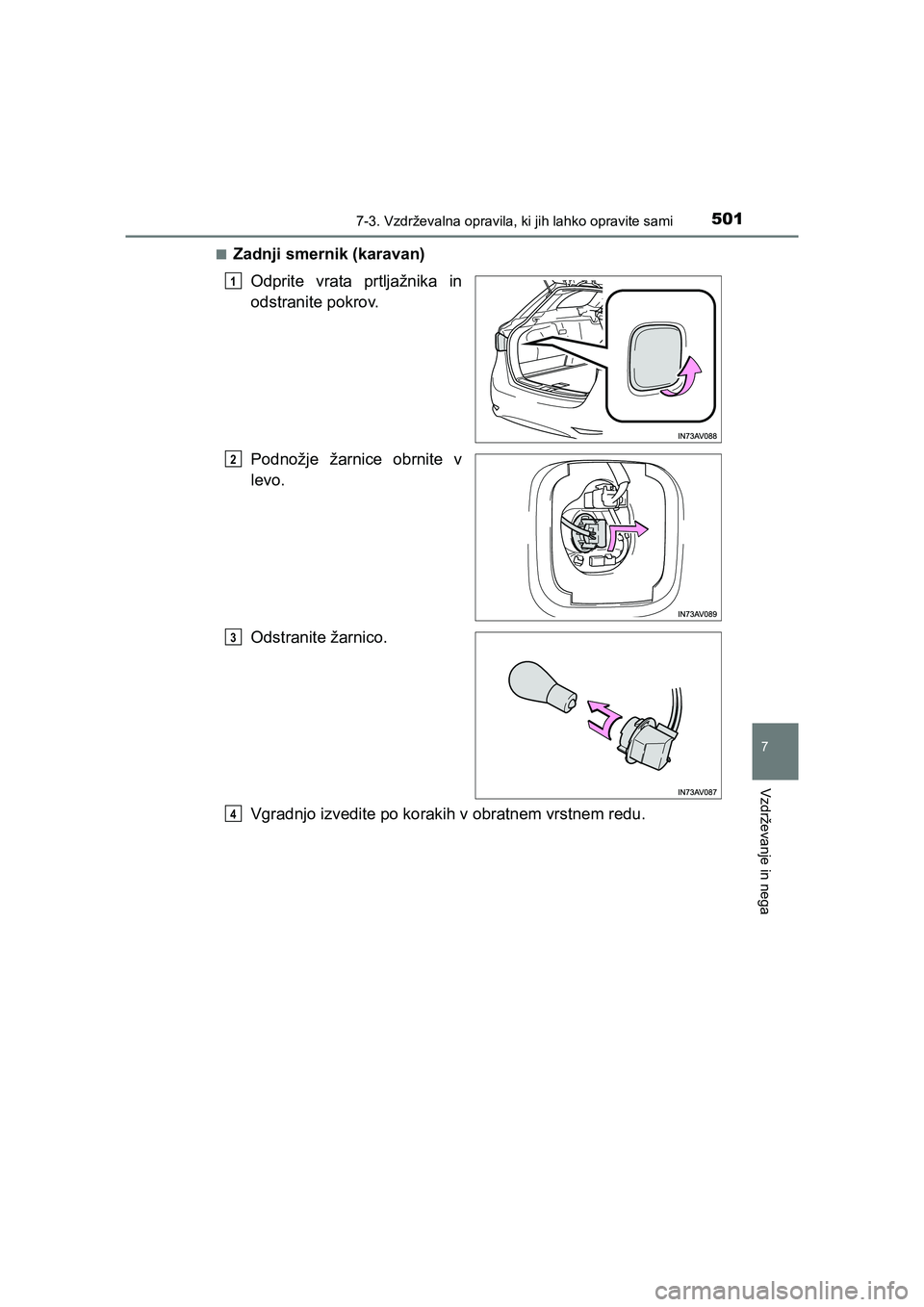

■Zadnji smernik (karavan)
Odprite vrata prtljažnika in
odstranite pokrov.
Podnožje žarnice obrnite v
levo.
Odstranite žarnico.
Vgradnjo izvedite po korakih v obratnem vrstnem redu.
1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 501 Sunday, July 12, 2015 9:56 PM

5027-3. Vzdrževalna opravila, ki jih lahko opravite sami
AVENSIS_OM_OM20C20E_(EE)■

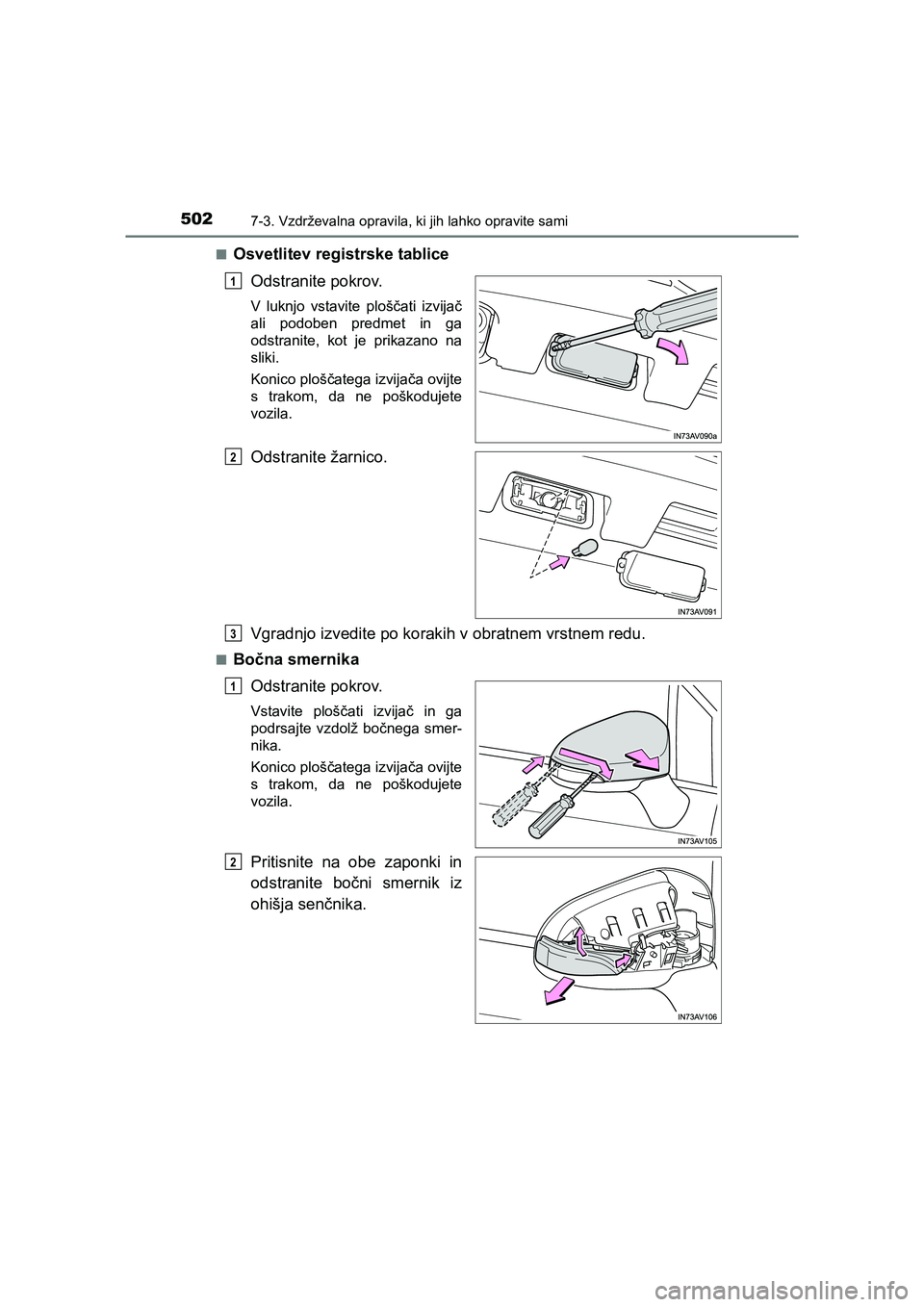

Osvetlitev registrske tablice
Odstranite pokrov.
V luknjo vstavite ploščati izvijač
ali podoben predmet in ga
odstranite, kot je prikazano na
sliki.
Konico ploščatega izvijača ovijte
s trakom, da ne poškodujete
vozila.
Odstranite žarnico.
Vgradnjo izvedite po korakih v obratnem vrstnem redu.
■Bočna smernika
Odstranite pokrov.
Vstavite ploščati izvijač in ga
podrsajte vzdolž bočnega smer-
nika.
Konico ploščatega izvijača ovijte
s trakom, da ne poškodujete
vozila.
Pritisnite na obe zaponki in
odstranite bočni smernik iz
ohišja senčnika.
1
2
3
1
2
AVENSIS_OM_OM20C20E_(EE).book Page 502 Sunday, July 12, 2015 9:56 PM

5037-3. Vzdrževalna opravila, ki jih lahko opravite sami
AVENSIS_OM_OM20C20E_(EE)
7
Vzdrževanje in nega

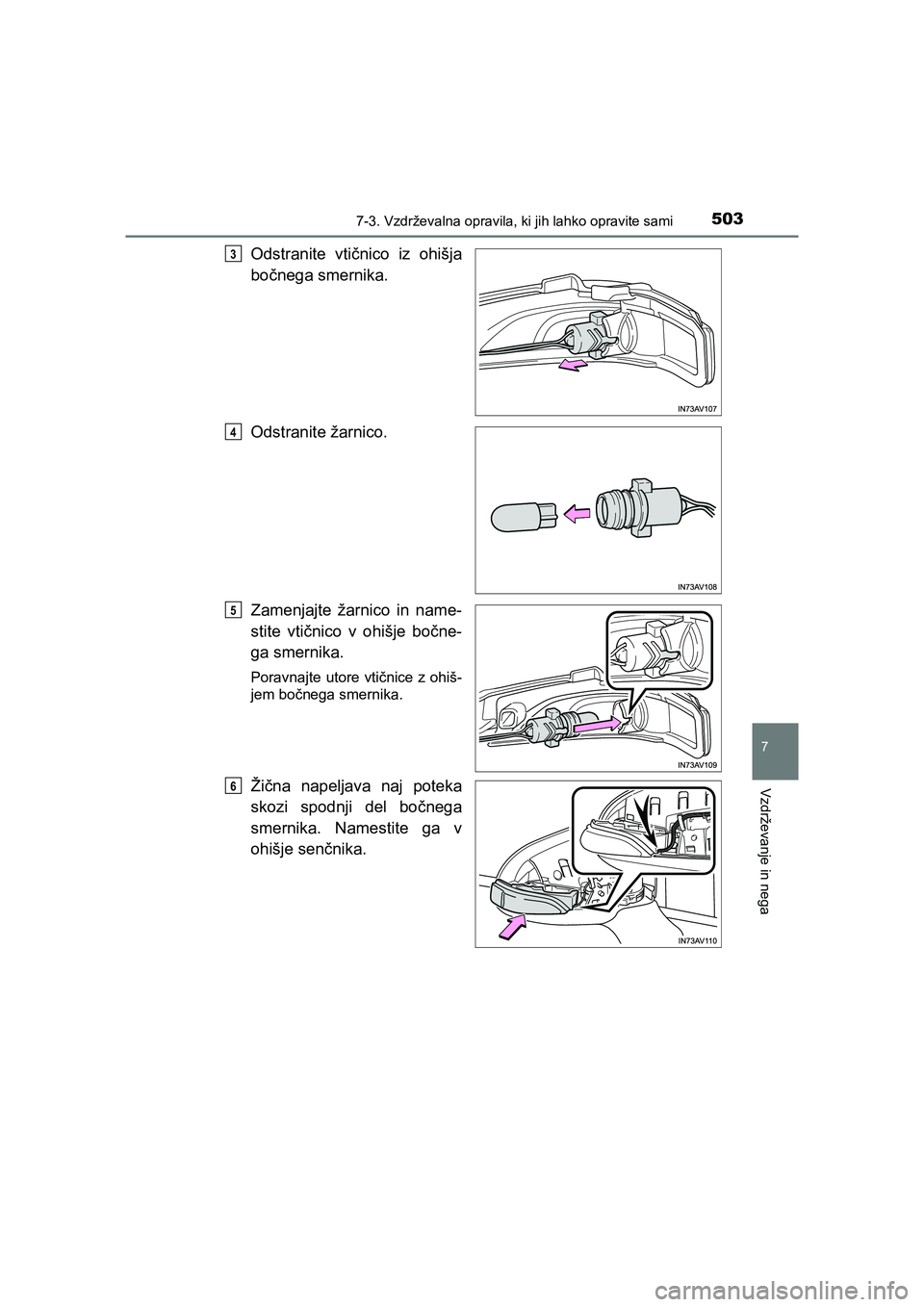

Odstranite vtičnico iz ohišja
bočnega smernika.
Odstranite žarnico.
Zamenjajte žarnico in name-
stite vtičnico v ohišje bočne-
ga smernika.
Poravnajte utore vtičnice z ohiš-
jem bočnega smernika.
Žična napeljava naj poteka
skozi spodnji del bočnega
smernika. Namestite ga v
ohišje senčnika.
3
4
5
6
AVENSIS_OM_OM20C20E_(EE).book Page 503 Sunday, July 12, 2015 9:56 PM

5047-3. Vzdrževalna opravila, ki jih lahko opravite sami
AVENSIS_OM_OM20C20E_(EE)
Poravnajte 6 jezičkov in
namestite pokrov.
Ko slišite, da se je pokrov
zaskočil, se prepričajte, da je
varno nameščen.
■
Zamenjava naslednjih žarnic
Če pregori katera od spodaj naštetih žarnic, naj vam jo zamenja
pooblaščeni prodajalec ali serviser Toyotinih vozil ali drugo ustre-
zno usposobljeno in opremljeno strokovno osebje.
●Žarometi (LED)
●Sprednji pozicijski luči/dnevne luči
●Zadnja meglenka
●Zavorne luči
●Zadnje luči
●Tretja zavorna luč
■Nabiranje kondenza na notranji strani žarometa
Občasno nabiranje kondenza na notranji strani žarometov ne pomeni, da je
prišlo do okvare. V naslednjih primerih se obrnite na pooblaščenega proda-
jalca ali serviserja Toyotinih vozil ali drugo ustrezno usposobljeno in oprem-
ljeno strokovno osebje:
●Na notranji strani žarometa se naberejo večje kaplje vode.
●V žarometu se je nabrala voda.
■Luči LED
Žaromete (LED), sprednji pozicijski luči/dnevne luči, zadnjo meglenko,
zavorne/zadnje luči in tretjo zavorno luč sestavlja več svetlečih diod. Če
katera od svetlečih diod pregori, naj vozilo pregleda pooblaščeni prodajalec
ali serviser Toyotinih vozil ali drugo ustrezno usposobljeno in opremljeno stro-
kovno osebje.
7
AVENSIS_OM_OM20C20E_(EE).book Page 504 Sunday, July 12, 2015 9:56 PM
